一般六类非屏蔽网线各参数

电气性能（20℃）1.0~100.0M Hz特性阻抗（ohms）1.0~100.0M Hz延时差（ns/100m 20℃时导体最大直流电阻
（ohms/km 导体电阻不平衡（%）线对对地电容不平衡（PF/100m
100 Base-T4100 Base-TX
护套印字
100 VG-AnyLAN
SKTON
CABLE UTP TIA/EIA 568B
23AWG/4PRS S-003641CAT6
155 Mbps ATM
622 Mbps ATM
产品描述
测试项目
抗拉强度（Mpa）断裂伸长率（%）
测试项目
电缆结构
老化前
抗拉强度（Mpa）导体断裂伸长率（%）
对数
尺寸（±0.005mm）老化条件（℃）绝缘老化后
抗拉强度变化率
重量（普通）
断裂伸长率变化率
重量（低烟无卤）护套
热收缩变化值（100℃±2，1h,%)40.585100±2℃×13.2kg/305m(1000ft)≤老化前的
13.6kg/305m(1000ft)
PVC
PE
≤老化前的机械性能
实心裸铜导体高密度聚乙烯绝缘聚乙烯护套塑料十字骨架
实芯裸铜
XXXXm XX(年)XX(月)XX（日）ISO9001:2008
六类非屏蔽双绞线
规格书编号：Q/SP F02050705-2014
截面图
性能
应用
05-2014。

超五类网线(非屏蔽双绞线)和六类网线的区别

超五类网线（非屏蔽双绞线）和六类网线的区别
1、传输带宽：超五类100MHz，六类网线250MHz
2、六类网线比超五类增加了绝缘的十字骨架，将双绞线的四对线分别置于十字骨架的四个凹槽内，而且电缆的直径也更粗。

3、六类非屏蔽双绞线可以非常好的支持千兆以太网，并实现100m的传输距离，六类布线系统被广泛应用于子服务器机房的布线。

五类线的标识是“CAT5”，带宽100M ，适用于百兆以下的网；超五类线的标识是“CAT5E”，带宽155M，是目前的主流产品；六类线的标识是“CAT6”，带宽250M，用于架设千兆网，是未来发展的趋势。

网线中常讲的超五类和超六类的名词解释

"超五类"指的是超五类非屏蔽双绞线(UTP—Unshielded Twisted Pair)非屏蔽双绞线电缆是由多对双绞线和一个塑料外皮构成。

五类是指国际电气工业协会为双绞线电缆定义的五种不同的质量级别.超五类非屏蔽双绞线是在对现有五类屏蔽双绞线的部分性能加以改善后出现的电缆，不少性能参数，如近端串扰、衰减串扰比，回波损耗等都有所提高，但其传输带宽仍为100MHz。

超五类双绞线也是采用4个绕对和1条抗拉线，线对的颜色与五类双绞线完全相同，分别为白橙、橙、白绿、绿、白蓝、蓝、白棕和棕。

裸铜线径为0.51mm（线规为24AWG），绝缘线径为0.92mm，UTP电缆直径为5mm。

虽然超五类非屏蔽双绞线也能提供高达1000Mb/s的传输带宽，但是往往需要借助于价格高昂的特殊设备的支持。

因此，通常只被应用于100Mb/s快速以太网，实现桌面交换机到计算机的连接。

如果不准备以后将网络升级为千兆以太网，那么不妨在水平布线中采用超五类非屏蔽双绞线。

"六类"是指六类非屏蔽双绞线六类非屏蔽双绞线的各项参数都有大幅提高，带宽也扩展至250MHz或更高。

六类双绞线在外形上和结构上与五类或超五类双绞线都有一定的差别，不仅增加了绝缘的十字骨架，将双绞线的四对线分别置于十字骨架的四个凹槽内，而且电缆的直径也更粗。

电缆中央的十字骨架随长度的变化而旋转角度，将四对双绞线卡在骨架的凹槽内，保持四对双绞线的相对位置，提高电缆的平衡特性和串扰衰减。

另外，保证在安装过程中电缆的平衡结构不遭到破坏。

六类非屏蔽双绞线裸铜线径为0.57mm（线规为23AWG），绝缘线径为1.02mm，UTP电缆直径为6.53mm。

超五类还是六类按照电气性能的不同，双绞线可分为三类、五类、超五类、六类和七类双绞线。

不同类别的双绞线价格相差较大甚至是悬殊，应用范围也大不相同。

除了传统的语音系统仍然使用三类双绞线以外，网络布线目前基本上都在采用超五类或六类非屏蔽双绞线。

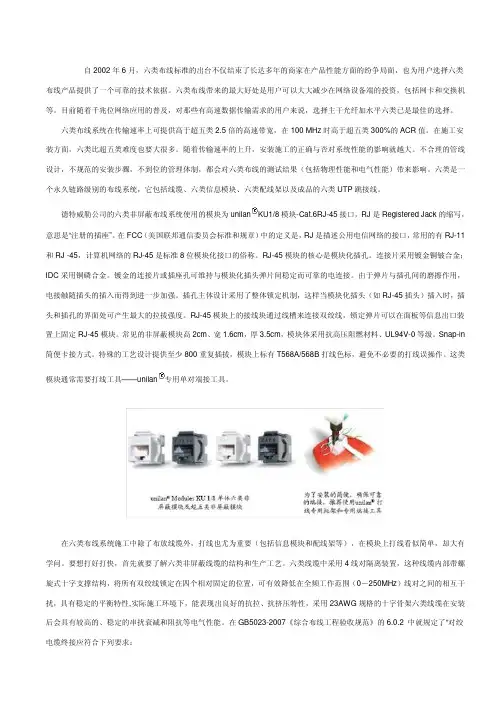

六类非屏蔽模块的打线技巧

自2002年6月，六类布线标准的出台不仅结束了长达多年的商家在产品性能方面的纷争局面，也为用户选择六类布线产品提供了一个可靠的技术依据。

六类布线带来的最大好处是用户可以大大减少在网络设备端的投资，包括网卡和交换机等。

目前随着千兆位网络应用的普及，对那些有高速数据传输需求的用户来说，选择主干光纤加水平六类已是最佳的选择。

六类布线系统在传输速率上可提供高于超五类2.5倍的高速带宽，在100 MHz时高于超五类300%的ACR值。

在施工安装方面，六类比超五类难度也要大很多。

随着传输速率的上升，安装施工的正确与否对系统性能的影响就越大。

不合理的管线设计，不规范的安装步骤，不到位的管理体制，都会对六类布线的测试结果（包括物理性能和电气性能）带来影响。

六类是一个永久链路级别的布线系统，它包括线缆、六类信息模块、六类配线架以及成品的六类UTP跳接线。

德特威勒公司的六类非屏蔽布线系统使用的模块为unilan KU1/8模块-Cat.6RJ-45接口，RJ是Registered Jack的缩写，意思是“注册的插座”。

在FCC（美国联邦通信委员会标准和规章）中的定义是，RJ是描述公用电信网络的接口，常用的有RJ-11和RJ -45，计算机网络的RJ-45是标准8位模块化接口的俗称。

RJ-45模块的核心是模块化插孔。

连接片采用镀金铜铍合金；IDC采用铜磷合金。

镀金的连接片或插座孔可维持与模块化插头弹片间稳定而可靠的电连接。

由于弹片与插孔间的磨擦作用，电接触随插头的插入而得到进一步加强。

插孔主体设计采用了整体锁定机制，这样当模块化插头（如RJ-45插头）插入时，插头和插孔的界面处可产生最大的拉拔强度。

RJ-45模块上的接线块通过线槽来连接双绞线，锁定弹片可以在面板等信息出口装置上固定RJ-45模块。

常见的非屏蔽模块高2cm、宽1.6cm，厚3.5cm，模块体采用抗高压阻燃材料、UL94V-0等级。

Snap-in 简便卡接方式。

cat6e十字架标准

cat6e十字架标准
CAT6e六类网线是网络线缆的一种，也就是符合CAT-6标准的线缆。

传输速率为1000Mbps。

cat6e网线材料
六类电缆确定了一个新性能评价指标，采用规格23AWG的单芯裸铜为导体，聚乙烯类高分子材料为绝缘体，外皮材料采用阻燃型高分子材料，颜色为灰色;双绞线符合国际规范(ISO/IEC)的要求，电气特性超过六类(Cat.6)国际规范的要求，电缆中心十字架隔离保证NEXT 性能和合理施工弯曲半径。

LSZH：代表“低烟无卤”。

低烟无卤素材可满足安全环保的要求。

cat6e网线使用
电缆中央的十字骨架随长度的变化而旋转角度，将四对双绞线卡在骨架的凹槽内，保持四对双绞线的相对位置，提高电缆的平衡特性和串扰衰减。

另外，保证在安装过程中电缆的平衡结构不遭到破坏。

六类非屏蔽双绞线裸铜线径为0.57mm(线规为23AWG)，绝缘线径为1.02mm，STP电缆直径为6.53mm。

cat6e网线优点
应用：可用于语音、综合业务数据网络(ISDN)、ATM155Mbps和622Mbps，100MbpsTPDDI，快速以太网和千兆以太网;比五类和超五类具有传输距离长，传输损耗小，耐磨、抗压强等特性。

1。

六类水晶头施(六类屏蔽六类非屏蔽)

公司简介亚太线缆（AsiaPacificCabl e）是一家致力于：网络综合布线、计算机电缆、屏蔽控制电缆、光纤光缆、电力电缆、通讯产品等研发、生产、销售的科技公司，并提供系统解决方案的公司，是全球知名品牌，总部位于北美，通过其运营子公司在亚太地区从事通讯电缆、电力电缆及漆包线等产品的制造与分销，营运范围主要分布于新加坡、泰国、澳大利亚和中国大陆。

其客户群包括：政府机关、国家电网、系统集成商、通信运营商和跨国企业，服务亚太地区电力基础设施，光电通信设施等为用户提供完善的产品和服务。

凭借着“科技至上、品质至上，团队至上，服务至上”的理念，成为全球电缆通讯行业的领先品牌，并拥有实力雄厚的产品设计研发团队，系统方案解决团队，供应链管理团队以及市场营销团队。

亚太线缆为用户搭建稳定可靠的基础构架，帮助企业对未来市场的掌控，协助他们成功。

为促进世界经济互补性，改善世界经济贸易逆差的壁垒，鼓励货物流通、服务、资本、技术的融合。

致力于为全球经济信息化搭建平等互利的平台，为现代智慧城市，互联网带宽的提升与推进提供助力。

公司的目标追求品质可靠追求技术领先追求管理高效追求服务更好当今我们常见的以下情况需要直连线，如计算机和交换机互连，交换机与路由器互连。

如果是计算机和计算互连则需要交叉线。

当然了，这些网线制作方法也都不一定每个人都在使用。

因为很多网络设计者通常并没有严格遵守这个规则，不过如果不遵守这个规则，网线的抗干扰性能和抗衰减性能就很差。

还是建议设计者严格按照这个顺序，这样可以保证网络的最佳运行状态。

所以，如果我们去维修网络的话，一定要好好的看一下原来的旧水晶头按照什么方式来制作的，我们按照它的顺序做就是了，因为我们只是制作一个水晶头，所以要“入乡随俗”，否则，就必须两头开刀，都重新按照标准制作一遍。

另外网线的长度最好不要大于100米，因为越长型号衰减越厉害。

给大家一点网线制作的小小提示：因为在建房的时候往往会造成不小心拉网线而把其中的某一根或者几根拉断，所以那些不够标准的制作方法可以帮我们的忙。

网线超5类和6类区别

超五类网线和超六类网线的区别"超五类"指的是超五类非屏蔽双绞线(UTP—Unshielded Twisted Pair)非屏蔽双绞线电缆是由多对双绞线和一个塑料外皮构成。

五类是指国际电气工业协会为双绞线电缆定义的五种不同的质量级别。

超五类非屏蔽双绞线是在对现有五类屏蔽双绞线的部分性能加以改善后出现的电缆，不少性能参数，如近端串扰、衰减串扰比，回波损耗等都有所提高，但其传输带宽仍为100MHz。

超五类双绞线也是采用4个绕对和1条抗拉线，线对的颜色与五类双绞线完全相同，分别为白橙、橙、白绿、绿、白蓝、蓝、白棕和棕。

裸铜线径为0.51mm(线规为24AWG)，绝缘线径为0.92mm，UTP电缆直径为5mm。

虽然超五类非屏蔽双绞线也能提供高达1000Mb/s 的传输带宽，但是往往需要借助于价格高昂的特殊设备的支持。

因此，通常只被应用于100Mb/s快速以太网，实现桌面交换机到计算机的连接。

如果不准备以后将网络升级为千兆以太网，那么不妨在水平布线中采用超五类非屏蔽双绞线。

"六类"是指六类非屏蔽双绞线六类非屏蔽双绞线的各项参数都有大幅提高，带宽也扩展至250MHz或更高。

六类双绞线在外形上和结构上与五类或超五类双绞线都有一定的差别，不仅增加了绝缘的十字骨架，将双绞线的四对线分别置于十字骨架的四个凹槽内，而且电缆的直径也更粗。

电缆中央的十字骨架随长度的变化而旋转角度，将四对双绞线卡在骨架的凹槽内，保持四对双绞线的相对位置，提高电缆的平衡特性和串扰衰减。

另外，保证在安装过程中电缆的平衡结构不遭到破坏。

六类非屏蔽双绞线裸铜线径为0.57mm(线规为23AWG)，绝缘线径为1.02mm，UTP电缆直径为6.53mm。

超五类网线和超六类网线哪个好按照电气性能的不同，双绞线可分为三类、五类、超五类、六类和七类双绞线。

不同类别的双绞线价格相差较大甚至是悬殊，应用范围也大不相同。

除了传统的语音系统仍然使用三类双绞线以外，网络布线目前基本上都在采用超五类或六类非屏蔽双绞线。

六类网线和五类网线的区别

一、5类网线和6类网线的区别
1、两者最大的一个区别绞合度不一样，如果选择的是6类的网线，它的铰合度要比5类的要更加高一些，而绞合度的大小会影响到使用的频率以及信号的干扰问题。

2、组成网线的内部结构也有所不同，因为铜芯不一样，如果选择的是6类网线，那么它的铜芯直径大约是0.56毫米，而5类网线的铜芯直径就稍微小一些，一般来说在0.4 0~0.45毫米之间。

3、外包装有所不同，如果是5类网线，在它的外皮上面会标志cat5的字样，适用于达到100兆的网络。

如果选择的是6类网线，它的外皮标包装是cat6的字样，一般来说它是非屏蔽的网线，适用范围是达到千兆的网速，所以在传输性能上远远超过了5类的网线。

二、网民要选择什么样的网线
1、市场上普遍使用的是5类的和6类的网线，如果是用于家庭装修，可以选择6类的网线，而家庭装修的时候有一个特点就是线路改动的几率是比较小的，一般来说安装成功之后就能够满足10年甚至20几年的使用需求。

2、为了家中宽带的稳定性，还是要选择6类的网线，或者现在还有一种是超6类的网线，因为这种网线能够支撑千兆的宽带。

六类4对双绞线(屏蔽非屏蔽)
