工艺流程图的绘制
施工工艺流程图的绘制与应用
施工工艺流程图的绘制与应用第一部分：介绍施工工艺流程图的定义和重要性施工工艺流程图是一种利用图形和符号来表示施工过程的图表。
它包含了施工项目的各个环节和工序的顺序和关系，是施工管理中的重要工具。
施工工艺流程图能够帮助施工人员清晰地了解施工过程，合理安排资源和人力，提高施工效率和质量。
第二部分：施工工艺流程图的绘制步骤1. 收集相关资料和信息：包括设计图纸、施工方案、工序要求等，确保对施工过程有全面的了解。
2. 确定施工流程：对所需工序进行排序并确定其逻辑关系，确保施工过程的合理性和连贯性。
3. 绘制基本框架：使用适当的绘图工具，绘制施工工艺流程图的基本框架，包括标明项目名称、施工单位、施工地点等必要信息。
4. 添加工序信息：根据施工方案和设计要求，依次添加各个工序的名称和关键步骤，可以使用文字说明和图示相结合的方式，使信息更加清晰易懂。
5. 添加工序顺序和关系：根据施工逻辑和依赖关系，添加箭头表示工序之间的流向，确保施工过程的流程合理和有序。
第三部分：施工工艺流程图的应用领域1. 施工计划制定：通过施工工艺流程图，可以清晰地了解施工工序的顺序和关系，帮助制定合理的施工计划，提高施工效率。
2. 资源管理：施工工艺流程图可以帮助管理人员合理安排施工资源，包括人力、材料和设备，提高资源利用率。
3. 施工监控：通过与实际施工情况进行对比，可以及时发现和解决施工过程中的问题，确保施工质量和进度。
4. 培训教育：施工工艺流程图可以作为培训教育的教材，帮助新员工快速了解施工流程，提高工作效率。
第四部分：施工工艺流程图的制作软件目前，市场上有很多专门用于绘制施工工艺流程图的软件，如Microsoft Visio、AutoCAD等。
这些软件提供了丰富的图形库和符号，方便制作流程图，并且支持导出和打印，便于与他人共享和交流。
第五部分：施工工艺流程图的优势和挑战1. 优势：施工工艺流程图可以直观地呈现施工过程，减少沟通误差和工期延误，提高施工效率和质量。
工艺流程图怎么画
工艺流程图怎么画工艺流程图是一种用于展示和描述产品或工作流程的图形化工具。
它通常由一系列符号、箭头和文本组成，用来表示不同的步骤、决策和流程之间的关系和顺序。
下面我将为大家介绍如何绘制一张工艺流程图。
首先，在开始绘制工艺流程图之前，你需要准备好以下材料和工具：一张纸、铅笔、直尺、圆规和绘图工具。
你还可以考虑使用电脑软件或在线绘图工具来绘制更美观和易于编辑的流程图。
第二步，确定你要绘制的工艺流程。
这可能是一个产品的生产过程，一个项目的执行流程，或一个工作流程的步骤。
你需要清楚地了解这个流程，并将它分解成具体的步骤和决策。
第三步，根据你确定的流程，开始绘制流程图的框架。
使用直尺和铅笔绘制一些基本的图形，如矩形和圆角矩形，用来表示每个步骤或决策的框。
确保每个框都有足够的空间来写入相关的信息。
第四步，为每个步骤或决策添加文本标签。
在每个框内写下相应的步骤标签，如"步骤1"或"决策1"等。
你还可以使用箭头和直线连接这些框，以表示它们之间的关系和顺序。
第五步，为流程图添加进一步的细节。
在每个框的右下角添加一个标记，以显示当前步骤是否已完成。
你还可以使用其他形状和符号，如菱形（表示决策点）、三角形（表示开始和结束点）等，来进一步明确流程图的含义。
第六步，检查并修改你的流程图。
确保每个步骤和决策都有清晰的标签，并且它们之间的关系和顺序是准确无误的。
你还可以请其他人查看你的流程图，并提供反馈和建议。
最后，根据你的绘图要求，选择合适的工具将你的流程图转化为最终的形式。
你可以扫描你的手绘图并保存为图像文件，或使用电脑软件和在线绘图工具进行绘制。
同时，你还可以为你的流程图添加颜色和文本说明，使其更加清晰和易于理解。
总之，绘制工艺流程图需要仔细的计划和准备。
通过确定流程、绘制框架、添加标签和符号、调整和修改，最终你将能够制作出一张清晰、准确和易于理解的工艺流程图。
这将有助于团队成员理解工艺的各个步骤和关系，并提高生产效率和质量。

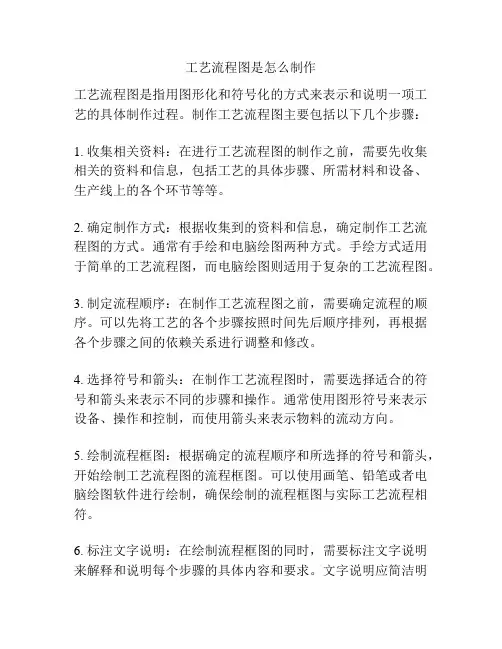

工艺流程图是怎么制作
工艺流程图是怎么制作工艺流程图是指用图形化和符号化的方式来表示和说明一项工艺的具体制作过程。
制作工艺流程图主要包括以下几个步骤：1. 收集相关资料：在进行工艺流程图的制作之前，需要先收集相关的资料和信息，包括工艺的具体步骤、所需材料和设备、生产线上的各个环节等等。
2. 确定制作方式：根据收集到的资料和信息，确定制作工艺流程图的方式。
通常有手绘和电脑绘图两种方式。
手绘方式适用于简单的工艺流程图，而电脑绘图则适用于复杂的工艺流程图。
3. 制定流程顺序：在制作工艺流程图之前，需要确定流程的顺序。
可以先将工艺的各个步骤按照时间先后顺序排列，再根据各个步骤之间的依赖关系进行调整和修改。
4. 选择符号和箭头：在制作工艺流程图时，需要选择适合的符号和箭头来表示不同的步骤和操作。
通常使用图形符号来表示设备、操作和控制，而使用箭头来表示物料的流动方向。
5. 绘制流程框图：根据确定的流程顺序和所选择的符号和箭头，开始绘制工艺流程图的流程框图。
可以使用画笔、铅笔或者电脑绘图软件进行绘制，确保绘制的流程框图与实际工艺流程相符。
6. 标注文字说明：在绘制流程框图的同时，需要标注文字说明来解释和说明每个步骤的具体内容和要求。
文字说明应简洁明了，方便理解和操作。
7. 完善细节：完成绘制工艺流程图的流程框图和文字说明后，需要检查和完善细节。
确保每个步骤和操作都清晰可见，没有遗漏和重复。
8. 审核和修改：在完成工艺流程图的绘制之后，需要进行审核和修改。
可以请相关人员对工艺流程图进行审查，提出修改意见和建议，然后根据反馈进行修改和调整。
9. 最终确认和保存：在工艺流程图经过多次审核和修改后，需要最终确认并保存。
可以保存成电子文件或者打印成纸质文件，以备后续使用和参考。
总之，制作工艺流程图需要系统收集资料，确定制作方式，制定流程顺序，选择符号和箭头进行绘制，标注文字说明，完善细节，进行审核和修改，最终确认和保存。
通过工艺流程图的制作，能够清晰地展示和理解整个工艺流程，方便进行工艺的操作和控制，提高工艺的效率和质量。
CAD绘制工艺流程图的步骤与技巧
CAD绘制工艺流程图的步骤与技巧CAD（计算机辅助设计）是数字化设计和绘图工具的代表，它已经成为现代工程和设计领域中不可或缺的软件。
在工艺流程图中，CAD可以帮助我们更准确地表达工艺流程、布局和关系，提高工作效率。
以下是CAD绘制工艺流程图的一般步骤与技巧。
1.准备工作：在开始CAD绘制之前，我们需要明确工艺流程的内容和目的，并收集所需的相关信息和数据。
这包括文档、图纸、规格等。
不同的工艺流程可能有不同的要求和细节，因此在准备过程中，要确保对工艺流程有一个清晰的认识。
2.创建图纸：打开CAD软件并创建一个新的图纸。
选择适当的图纸大小和比例，以便能够容纳整个工艺流程，并保持图纸的清晰可读。
3.绘制基本形状：根据工艺流程的要求，使用CAD软件的绘图工具绘制基本形状，如矩形、圆形、椭圆等。
这些形状将作为工艺流程图的基本元素，并且可以根据需要进行调整和修改。
4.添加文字和标注：使用CAD软件的文字工具，在适当的位置添加文字和标注。
文字应该清晰、准确地描述每个步骤或元素，以确保查看者能够理解工艺流程的细节。
标注可以用于注明尺寸、符号、连接等信息。
5.连接元素：使用CAD软件的线段、箭头等工具，连接工艺流程图中的各个元素。
确保连接是直观和准确的，能够清晰地表达各个步骤之间的关系和顺序。
6.细化和完善：在绘制工艺流程图的过程中，不断调整和完善细节。
这包括根据实际情况调整尺寸、位置和比例，修正错误，使工艺流程图更加准确和可读。
7.添加色彩和效果：根据需要，使用CAD软件的填充和渲染工具，为工艺流程图添加色彩和效果。
这可以增加工艺流程图的可视化效果，使之更加吸引人和易于理解。
8.保存和导出：在绘制完成后，将工艺流程图保存为CAD软件支持的格式，以便日后的修改和使用。
此外，可以将工艺流程图导出为常见的图像格式（如JPEG、PNG），以便在其他文档中使用或与他人分享。
在使用CAD软件绘制工艺流程图时，还应注意以下几点技巧：- 使用图层功能：利用CAD软件的图层功能，将不同元素（如文字、形状、连接线等）放置在不同的图层上。
化工行业中的工艺流程图绘制技巧
化工行业中的工艺流程图绘制技巧化工行业是一个复杂而庞大的领域，涉及多种工艺和流程。
而工艺流程图作为化工工艺设计的基本工具，在化工行业中起着至关重要的作用。
本文将介绍化工行业中的工艺流程图绘制技巧，帮助读者了解如何准确绘制工艺流程图，提高工作效率。
1. 熟悉工艺流程绘制工艺流程图的第一步是要对所涉及的工艺流程有全面的了解。
这包括了解化工生产的主要步骤、原材料、产品和副产品的流动路径、工艺参数等。
只有对工艺流程有清晰的认识，才能准确绘制出工艺流程图。
2. 确定流程图的结构在绘制工艺流程图之前，需要确定流程图的结构。
工艺流程图通常包括主要设备、设备之间的连接通道、流体的流动路径以及控制系统。
根据具体情况，可以采用层次结构、树状结构或平行结构等不同的图形组织方式，使流程图更加清晰明了。
3. 选择适当的符号在绘制工艺流程图时，需要使用一些特定的符号来表示不同的设备、管道、阀门和仪表等。
选择适合化工行业的符号是绘制流程图的关键。
一般来说，可以参考国际标准（如ISO 10628）或行业标准（如GB 3766），选择适当的符号进行绘制。
同时，要保持符号的一致性，避免混淆。
4. 注意标注和注释工艺流程图不仅要准确表示流程，还需要具备清晰明了的标注和注释。
标注应包括设备的名称、规格、编号，管道的尺寸、材质、连接方式等信息。
注释应包括对流程中关键步骤、操作条件、控制策略等的详细说明。
标注和注释的添加可以使流程图更易读，避免产生歧义。
5. 确定比例尺和绘图规格绘制工艺流程图时，需要确定比例尺和绘图规格。
比例尺决定了绘图中各个元素的大小关系，通常采用1:10、1:20或1:50等常用比例。
绘图规格则决定了绘图纸的大小和布局。
合理选择比例尺和绘图规格有助于确保绘图的准确性和可读性。
6. 使用绘图工具和软件在绘制工艺流程图时，可以选择传统的手绘方法，也可以使用专业的绘图软件。
手绘方法灵活性较高，适用于简单的流程图；而绘图软件可以提高工作效率，适用于复杂的流程图。
工艺流程图怎么画简单又漂亮
工艺流程图怎么画简单又漂亮工艺流程图是一种用于展示工艺过程的图表，它通过图形和符号的组合，清晰地展示了工艺过程中各个环节的顺序和关系。
工艺流程图在工程设计、制造流程、生产管理等领域起着很重要的作用。
然而，对于许多人来说，画出一张简单又漂亮的工艺流程图并不容易。
本文将介绍几个简便实用的方法，帮助你轻松绘制出令人满意的工艺流程图。
选择合适的绘图工具在开始绘制工艺流程图之前，首先需要选择一款合适的绘图工具。
市面上有很多绘图软件可供选择，例如Visio、Lucidchart等。
这些软件提供了丰富的符号库和绘图功能，能够满足不同绘图需求。
此外，如果你对绘图软件不熟悉，也可以选择使用一些在线绘图工具，例如Draw.io，这些工具简单易用，可以轻松实现工艺流程图的绘制。
确定绘图风格在绘制工艺流程图之前，可以先确定一种适合自己的绘图风格。
绘图风格包括线条粗细、颜色搭配、符号形状等方面。
可以根据自己的喜好和实际需求，选择一种简洁明了的风格。
一般来说，线条应该保持一致，颜色选择上尽量简洁鲜明，符号形状要遵循行业常规。
通过统一的绘图风格，可以使工艺流程图看起来更加整齐美观。
组织好绘图结构绘制工艺流程图时，需要合理组织绘图结构，使得图表更加清晰易懂。
可以先绘制出主要的流程框架，然后再填充细节。
对于复杂的工艺流程，可以将其分解成多个子流程，分别进行绘制。
在每个流程之间使用箭头或线条连接，表示工艺流程的顺序关系。
同时，可以对重要的流程环节进行标注，以便读者更好地理解工艺流程。
使用适当的符号和标识工艺流程图中使用的符号和标识对于传达信息非常重要。
常用的符号包括流程框、箭头、加工符号等。
在绘制工艺流程图时，要尽量使用行业通用的符号，以避免歧义。
此外，可以根据需要添加一些特殊的标识，例如关键环节、决策点等。
这些标识能够帮助读者更好地理解工艺流程，并且使得整个图表更加直观清晰。
注意排版和字体选择在绘制工艺流程图时，排版和字体的选择也是需要注意的。
工艺流程图如何绘制
工艺流程图如何绘制
工艺流程图是描述一个产品或者工艺从开始到结束的整个过程的图形化工具。
绘制一个工艺流程图需要以下步骤：
1. 收集信息：首先，你需要收集相关的工艺信息。
这包括每个步骤所需的材料、设备、时间和人力资源等。
你可以通过和相关人员交流、查阅文件或参观实地来获取这些信息。
2. 确定流程步骤：根据收集到的信息，你需要确定整个工艺过程中的每个步骤。
确保将过程分解为可管理和表达的小步骤。
3. 绘制图表：选择一个合适的图表工具，如Microsoft Visio等，开始绘制工艺流程图。
将每个步骤绘制为一个框，然后使用箭头表示步骤之间的关系和流动方向。
在每个步骤框内写上步骤名称和相关信息，如所需材料、设备和时间。
你可以使用不同的颜色、形状或符号来区分不同类型的步骤。
4. 检查和完善：在绘制完成后，仔细检查工艺流程图是否准确反映了实际工艺过程。
确认每个步骤的顺序是否正确，每个步骤之间的关系是否清晰。
确保所有相关信息都已经包含在图表中。
5. 分享和更新：将绘制好的工艺流程图分享给相关人员，以便他们了解整个工艺过程。
并随着工艺的持续改进或更新，及时对工艺流程图进行修订和更新。
绘制一个工艺流程图需要有清晰的思路和详细的信息。
通过绘
制工艺流程图，可以帮助团队成员了解和掌握整个工艺过程，提高生产效率和质量管理能力。
同时，绘制工艺流程图也有助于发现和改进潜在的问题和瓶颈，从而提高工艺的可靠性和稳定性。
第8章 工艺流程图绘制
第一组有三个单元，分别为物料代号、主项编号及管道顺序号。其中第1单 元为物料代号，由1~3位英文字母表示，各种物料代号见表8-2，表中未规定的物 料代号的由专业技术人员按英文字母选取。
第2单元为主项编号，按工程规定的主项编号填写，采用两位数字，从01、 02开始至99为止；第3单元为管道顺序号，相同类别的物料在同一主项内以流向 先后为序，顺序编号。采用两位数字，从01、02开始，至99为止。第一组的三个 单元组成管道号(管段号)。 第二组由第4、第5两个单元组成，其中第4单元为管道尺寸，一般标注公称 直径．以mm为单位，但只注数字，不注单位；第5单元为管道等级由三个部分组 成，见图8-8所示，其中第一部分为管道的公称压力（MPa）等级代号，用大写 英文字母表示，A-K用于ANSI标准压力等级代号(其中I、J不用)，L~Z用于国内 标准压力等级代号(其中O、X不用)。管道压力等级代号具体含义参见表8-3；第 二部分为顺序号，用阿拉伯数字表示，由1开始；第三部分为管道材质类别，用 大写英文字母表示，其含义如下：A —铸铁；B—碳钢；C —普通低合金钢； D —合金钢；E —不锈钢；F —有色金属；G —非金属；H —衬里及内防腐。
⑵设备的表示方法 ①在流程图上化工设备按大致比例用细实线绘制．要求画出能显示形状特 征的主要轮廓，有时也画出显示工艺特征的内部示意结构，也可将设备画成剖 视形式表示，设备的传动装置也应简单示意出。 ②对安装高度有要求的设备须标出设备要求的最低标高。塔和立式器，须 标明自地面到塔和容器下切线的实际距离或标高，卧式容器应标明容器底部到 地面的实际距离或标高。 ③工艺流程图中一般应绘出全部工艺设备及附件，两组或两组以上相同系 统或设备，可只绘出—组设备，并用细实线框定，其它几组以细双点划线方框 表示，方框内标注设备位号和名称。 ④流程图上的设备必须标注设备位号和名称，其它所有图纸和表格上的设 备位号和名称必须与流程图保持—致．设备位号—般标注在两个地方．第一是 在图的上方或下方，要求排列整齐，并尽可能正对设备，在位号线的下方标注 设备名称；第二是在设备内或其近旁，此处仅注位号，不注名称。当几个设备 或机器为垂直排列时，它们的位号和名称可以由上而下按顺序标注，也可水平 标注。
化工设备装配图与工艺流程图的绘制
化工设备装配图与工艺流程图的绘制首先，对于化工设备装配图的绘制，首先需要根据设备的结构和构造，绘制设备的总体布局图。
在布局图的基础上，逐步进行细化，绘制设备的各个部件的详细图纸，包括零部件的尺寸、材料、加工工艺等信息。
同时，还需要绘制设备的安装图，包括设备的基准标高、连接方式、紧固件等信息。
通过这些图纸，可以清晰地了解设备的组成和安装方式，方便生产和维护。
对于工艺流程图的绘制，首先需要了解化工生产的整个生产过程。
根据生产工艺，绘制流程图的整体布局图。
在布局图的基础上，逐步进行细化，绘制每个生产环节的详细流程图，包括设备的连接顺序、操作步骤、物料流动等信息。
同时，还需要标注每个环节的工艺参数、操作要点、注意事项等信息。
通过这些图纸，可以清晰地了解整个生产流程，方便生产操作和质量控制。
总的来说，化工设备装配图与工艺流程图的绘制是化工生产中非常重要的一环，需要根据实际情况进行细致的设计和绘制，以确保生产过程的顺利进行。
对于化工设备装配图和工艺流程图的绘制，需要遵循一定的规范和标准。
首先，在绘制过程中需要准确理解设备的功能和工艺流程，这需要对化工生产和设备的工作原理有深入的了解。
其次，在绘制图纸时需要精准地表达每个部件和步骤的位置、尺寸、连接方式等细节，以便生产和维护人员能够清晰地理解和操作。
此外，还需要遵循相关的绘图标准和规范，如符号标识、图纸比例、注解说明等。
化工设备装配图的绘制需要考虑到设备的结构、材料、连接方式等方面。
常见的化工设备包括反应釜、蒸馏塔、分离设备、输送设备等。
对于反应釜来说，装配图应包括反应釜本体、搅拌器、加料口、排放口等重要组成部件的具体结构和装配方式。
对于蒸馏塔而言，装配图应包括塔体、填料、塔盘、冷凝器、加热器等部件的连接方式和安装要求。
对于分离设备，装配图应包括分离筒、进出料口、分离装置等的具体装配方式。
对于输送设备，装配图应包括输送带、传动轮、导向轮等部件的装配方式。
通过这些装配图，生产和维护人员能够清晰地了解设备的构造和组成，以便正确进行安装和维护。
简述生产工艺流程图绘制的步骤及重点内容
简述生产工艺流程图绘制的步骤及重点内容下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!简述生产工艺流程图绘制的步骤及重点内容生产工艺流程图是一种图形化的工具，用于清晰、直观地展示生产过程中的各个步骤和阶段。
工艺流程图知识及绘制
⑶带控制点的工艺流程图 带控制点的工艺流程图一般分为初步设计阶段的带控制点工艺流程图和 施工设计阶段带控制点的工艺流程图，而施工设计阶段带控制点的工艺流程 图也称管道及仪表流程图(PID图)。在不同的设计阶段，图样所表达的深度 有所不同。初步设计阶段带控制点的工艺流程图是在物料流程图、设备设计 计算及控制方案确定完成之后进行的，所绘制的图样往往只对过程中的主要 和关键设备进行稍为详细的设计，次要设备及仪表控制点等考虑得比较粗略。 此图在车间布置设计中作适当修改后，可绘制成正式的带控制点的工艺流程 图，并作为设计成果编入初步设计阶段的设计文件中。而管道及仪表流程图 与初步设计的带控制点工艺流程图的主要区别在于更为详细地描绘了一个车 间(装置)的生产全部过程，着重表达全部设备与全部管道连接关系以及生产 工艺过程的测量、控制及调节的全部手段。
工艺流程图绘制内容及表示方法
⑴流程图的设计及绘制内容 管道及仪表流程图是设备布置设计和管道布置设计的基本资料，也是仪表 测量点和控制调节器安装的指导性文件，我们以其为例说明流程图的设计内容 及绘制方法。该流程图包括图形、标注、图例、标题栏等四部分，具体内容分 别如下。 ①图形 将全部工艺设备按简单形式展开在同一平面上，再配以连接的主、 辅管线及管件，阀门、仪表控制点等符号。 ②标注 主要注写设备位号及名称、管段编号、控制点代号、必要的尺寸 数据等。 ③图例 为代号、符号及其他标注说明。 ④标题栏 注写图名、图号、设计阶段等。 管道及仪表流程图是以车间(装置)或工段为主项进行绘制，原则上一个车间 或工段绘一张图，如流程复杂可分成数张，但仍算一张图，使用同一图号。 所有工艺流程图不按精确比例绘制，一般设备(机器)图例只取相对比例．允 许实际尺寸过大的设备(机器)按比例适当缩小，实际尺寸过小的设备(机器)按比 例可适当放大，可以相对示意出各设备位置高低，整个图面要协调、美观。
工艺流程图的绘制
(a)管道相连
(b)管道交叉
管道流程线上应用箭头表示物料的流向。 图中的管道与其他图纸有关时，应将其端点绘制在图的左 方或右方，并用空心箭头标出物料的流向（进或出），在空 心箭头内注明与其相关图纸的图号或序号，在其上方注明来 或去的设备位号或管道号或仪表位号。
进
出
节目录 主菜单
3.4 带控制点的工艺流程图
节目录 主菜单
3.4 带控制点的工艺流程图
3.4.2 管道流程线的画法及标注
名称
主要物料管道
其他物料管道
引线、设备、管 件、阀门、仪表
等图例
图例
名称
粗实线 电伴热 0.9～1.2 mm 管道
中粗线 夹套管 0.5～0.7 mm
细实线
管道隔
0.15～0.3 mm 热层
图例
仪表管道 原有管线
电动信号线 翅片管
3.4 带控制点的工艺流程图
四、了解其它物料的工艺施工流程线
节目录 主菜单
3.4 带控制点的工艺流程图
• 换热器用于冷却，则在一细线圆上添画一 斜着向上的箭头，以表示循环冷却水（如 ＣＷＳ和ＣＷＲ）的进出；用于加热则在 细线圆上添画一斜着向下的箭头，以表示 蒸汽（如Ｚ16）的进入；用于物料间进行 换热，则在细线圆中添画一细折线与物料 流程线之一连接。有时还在图形旁标注物 料和载热体的进出口温度及每小时换热量 （ Q ）等。
图
在方案流程图的基础上绘制的内
施工流程图 容较为详细的一种工艺流程图
（带控制点的工艺流程图）
这几种图由于要求不同，其内容和表达的重点也不一 致，但彼此之间却有着密切的联系。
节目录 主菜单
3.2 方案流程图
3.2.1 方案流程图的作用及内容
工艺流程图怎么画
工艺流程图怎么画制作工艺流程图是指将一个产品的制作过程以图形化的方式展示出来，方便人们理解和学习。
下面是绘制工艺流程图的一般步骤：1. 定义流程图的目标在开始绘制工艺流程图之前，需要先明确图的目标是什么。
例如，你可能想要展示一个产品的制作过程，或者一个工厂的生产流程。
具体目标的明确性将有助于你正确绘制工艺流程图。
2. 确定流程的起始点和结束点确定制作过程的起始和结束点是绘制工艺流程图的第一步。
起始点通常是产品的需求或原材料的准备，结束点是产品的交付或保存。
这些点将使你的流程图看起来更清晰。
3. 确定每个制作步骤为了绘制流程图，首先需要确定每个制作步骤。
这些步骤可以从产品的需求开始，例如设计、采购材料、准备工具等。
然后按照每个步骤的顺序将它们添加到流程图中。
4. 绘制流程图的连接线在绘制流程图时，需要使用连接线将每个制作步骤连接起来，形成一个完整的流程图。
连接线应该按照制作步骤的顺序进行绘制，以便更容易看清整个流程。
5. 添加相关信息在流程图的每个步骤中，可以添加一些相关信息，例如时间估计、人员分配、工具和设备等。
这些信息将帮助读者更好地理解整个制作过程。
6. 标记决策点或分支点在绘制工艺流程图时，可能会遇到一些决策点或分支点，即在制作过程中需要根据不同情况选择不同路径的地方。
在图中标记这些点，以便读者能够明确理解决策的过程。
7. 检查流程图的准确性和可读性完成绘制工艺流程图后，需要仔细检查图的准确性和可读性。
确认每个步骤的连接是否正确，信息是否清晰易懂。
如果有必要，可以请其他人阅读并提供反馈。
总之，绘制工艺流程图需要明确目标、确定起始点和结束点、确定每个制作步骤、绘制连接线、添加相关信息、标记决策点和分支点，并最后检查流程图的准确性和可读性。
通过这些步骤，可以绘制出一个清晰易懂的工艺流程图，使人们更好地理解和学习制作过程。
CAD绘制工艺流程图的详细步骤解析
