机械设计期末考试试题及答案.doc
《机械设计基础》期末考试试卷及答案
《机械设计基础》期末考试试卷及答案一、单选题(每题只有一个最佳答案，每题2分，共 20分。
)1、在机械中属于制造单元的是（）。
[单选题] *A.构件B.零件(正确答案)C.部件D.焊接件2、汽车雨刮器机构属于（）机构。
[单选题] *A.曲柄摇杆机构(正确答案)B.双摇杆机构C. 双曲柄机构D.曲柄滑块机构3、当机构的自由度F大于零且等于原动件数目时，机构（） [单选题] *A.具有确定运动(正确答案)B.运动不确定C. 构件被破坏D.不能组成机构4、急回特性跟（）有关 [单选题] *A.压力角B.传动角C. 极位夹角(正确答案)D.导程角5、凸轮机构从动件运动规律中产生刚性冲击的是（） [单选题] *A.等速运动(正确答案)B.等加速等减速运动C.简谐运动D.正弦加速度运动6、螺纹的基本参数中，公称直径是（） [单选题] *A.大径(正确答案)B.小径C.中径D.内径7、带传动常用的张紧方法是（） [单选题] *A.调节中心距(正确答案)B.增大传动比C.减小传动比D.增加带长8、带传动中紧边拉力和松边拉力之差叫做（） [单选题] *A.拉力差B.拉应力C.有效圆周力(正确答案)D.摩擦力9、行星轮系中轴线转动的的构件叫（） [单选题] *A.行星轮(正确答案)B.太阳轮C.行星架D.中心轮10、轴承代号为30220，表示轴承内径为（）毫米 [单选题] *A.80B.100(正确答案)C.120D.140二、填空题（每空1分，共10分）1、平面机构中若引入一个高副将带入的约束数是________。
2、_________是机器和机构的统称。
3、齿轮的渐开线齿廓形状取决于_________。
4、轮系分为______轮系、______轮系和______轮系。
5、______是在齿顶圆和齿根圆之间的一个假想基准圆。
6、轴上与轴承配合的部分称为______。
7、标准直齿圆柱齿轮不根切的最少齿数是______。
机械专业期末考试题目及答案
机械专业期末考试题目及答案一、选择题（每题2分，共20分）1. 机械设计中，通常所说的“三要素”是指：A. 材料、工艺、成本B. 材料、结构、性能C. 功能、结构、性能D. 材料、功能、工艺2. 在机械加工中，以下哪个不是常用的切削方式：A. 车削B. 铣削C. 磨削D. 焊接3. 机械制图中，尺寸线应：A. 与被标注的表面平行B. 与被标注的表面垂直C. 与被标注的表面成45度角D. 与被标注的表面成任意角度4. 根据机械原理，以下哪个不是四杆机构的类型：A. 双曲柄机构B. 双摇杆机构C. 曲柄滑块机构D. 滑块摇杆机构5. 机械传动中，齿轮传动的主要优点不包括：A. 结构紧凑B. 传动效率高C. 噪音大D. 承载能力强6. 以下哪个不是机械制造过程中的加工方法：A. 铸造B. 锻造C. 焊接D. 热处理7. 机械零件的疲劳失效通常发生在：A. 表面B. 内部C. 边缘D. 中心8. 在机械设计中，材料的屈服强度是指：A. 材料开始发生塑性变形的应力B. 材料开始发生断裂的应力C. 材料开始发生疲劳的应力D. 材料开始发生腐蚀的应力9. 机械系统动力学分析中，牛顿第二定律表达式为：A. F = maB. F = mvC. F = m/aD. F = 1/ma10. 以下哪个不是机械设计中的可靠性设计原则：A. 简化设计B. 冗余设计C. 模块化设计D. 过度设计二、简答题（每题10分，共30分）1. 简述机械零件的失效类型及其原因。
2. 解释什么是静平衡和动平衡，并说明它们在机械设计中的重要性。
3. 描述机械传动系统的设计原则，并举例说明。
三、计算题（每题15分，共30分）1. 某机械零件的受力情况如下：受到一个垂直向上的力F1 = 1000N，一个水平向右的力F2 = 500N，以及一个水平向左的力F3 = 300N。
请计算该零件的合力大小和方向。
2. 一个齿轮传动系统，主动轮半径为r1 = 50mm，从动轮半径为r2 = 100mm，主动轮转速为n1 = 1500rpm。
机械设计期末考试试题与答案分析.doc
机械设计试卷一、选择题（共30分、每小题2分）1、链传动作用在轴和轴承上的载荷比带传动要小，这主要是因为（ C ）。
A、链传动只用来传递较小功率B、链速较高，在传递相同功率时圆周力小C、链传动是啮合传动，无需大的张紧力D、链的质量大，离心力大2、直齿圆柱齿轮传动，当齿轮直径不变，而减小模数增加齿数时，则（ C ）。
A、提高了轮齿的弯曲强度B、提高了齿面的接触强度C、降低了轮齿的弯曲强度D、降低了齿面的接触强度3、受中等冲击载荷、支承刚度较差、速度较高的两轴之间宜选用（ A ）。
A．弹性柱销联轴器 B．凸缘联轴器C. 十字滑块联轴器 D．万向联轴器4、带传动工作时，设小带轮为主动轮，则带的最大应力发生在带（ C ）。
A．进入大带轮处 B．离开大带轮处C. 进入小带轮处 D．离开小带轮处5、有一减速器传动装置由带传动、链传动和齿轮传动组成，其安排顺序以方案（ A ）为好。
A．带传动齿轮传动链传动B．链传动齿轮传动带传动C．带传动链传动齿轮传动D．链传动带传动齿轮传动6．螺纹联接防松的根本问题在于（ C ）。
A、增加螺纹联接的轴向力B、增加螺纹联接的横向力C、防止螺纹副的相对转动D、增加螺纹联接的刚度7．为联接承受横向工作载荷的两块薄钢板，一般采用的螺纹联接类型应是（ A ）。
A．螺栓联接 B. 双头螺柱联接C．螺钉联接 D. 紧定螺钉联接8．齿面硬度HB≤350HBS的闭式钢制齿轮传动中，主要失效形式为（ B ）。
A．齿面磨损 B．齿面点蚀C．齿面胶合 D. 轮齿折断9.不完全液体润滑滑动轴承，验算][pvpv 是为了防止轴承（ B ）。
A. 过度磨损B. 过热产生胶合C. 产生塑性变形D. 发生疲劳点蚀10、对于温度变化不大的短轴，考虑结构简单，轴承部件的轴向固定方式宜采用（ A ）。
A．两端固定 B．两端游动C．一端固定一端游动 D．A，B，C均可以11、在蜗杆传动设计中，除规定模数标准化外，还规定蜗杆直径d1取标准，其目的是（ B ）。
机械设计期末考试题库含答案
大学机械设计期末考试题库含答案机械设计试卷3一 选择填空题 （每空一分共20分） 1在常用的螺纹连接中，自锁性能最好的螺纹是 普通螺纹 ，其牙型角60α= 。
2普通平键连接工作时，平键的工作面是 侧面，平键的剖面尺寸b h ⨯按 轴径 从标准中查取。
平键连接主要失效形式是 压溃 。
3带传动中，若1υ为主动轮圆周速度，2υ为从动轮圆周速度，υ为带速，则这些速度之间存在的关系是 12υυυ>> 。
4 V 带传动中，V 带截面楔角40ϕ= ，则V 带轮的轮槽角φ0应 < 40 。
5在设计V 带传动时，V 带的型号可根据 计算功率 和 小带轮转速 查选型图确定。
6对于一对材料相同的钢制软齿面齿轮传动，为使大小齿轮接近等强度，常用的热处理方法是小齿轮 调质 ，大齿轮 正火 。
7根据轴的承载情况，自行车的前轴承受弯矩作用应称为 心 轴。
中间轴应称为 转 轴。
8代号为6206的滚动轴承，其类型是 深沟球轴承，内径d= 30 mm 。
9温度和压力是影响粘度的主要因素，若温度升高，则 粘度降低（或减少） ，若压力升高，则 粘度增加（或变大）。
10 在下列联轴器中，能补偿两轴的相对位移以及可缓冲吸振的是 D 。
A 凸缘联轴器B 齿式联轴器C 万向联轴器D 弹性柱销轴器11在蜗杆传动中，规定蜗杆分度圆直径的目的是 减少蜗轮滚刀的数量，利于刀具标准化。
12普通平键连接工作时，平键的工作面是 侧面。
二 简答题(共5题，每题6分)1 简述齿轮传动的失效形式和开式齿轮传动的设计准则 答：失效形式包括： 轮齿折断（1分）、齿面疲劳点蚀（1分）、齿面磨损（1分）、齿面胶合（1分）、轮齿塑性变形（1分）。
开式齿轮传动的设计准则：按齿根弯曲疲劳强度进行设计，然后考虑磨损的影响将模数适当加大。
（1分） 2 以框图形式说明转轴的设计过程。
3简述蜗杆传动的正确啮合条件。
答：中间平面上，蜗杆轴向模数与蜗轮端面模数相等，均为标准值（2分）；蜗杆轴面压力角与蜗轮端面压力角相等，且为标准值（2分）；蜗杆与蜗轮轮齿的螺旋线方向相同并且蜗杆分度圆柱上的导程角等与蜗轮分度圆柱上的螺旋角。
机械设计基础期末试题及答案
机械设计基础期末试题及答案一、填空题（每空1分，共30分）1、构件是机器的_运动___单元体；零件是机器的__制造___单元体；部件是机器的__装配___单元体。
2、平面运动副可分为______低副__和____高副___，低副又可分为__转动副_____和___移动副____。
3、轮系运动时，所有齿轮几何轴线都固定不动的，称___定轴轮系____轮系，至少有一个齿轮几何轴线不固定的，称___行星轮系______轮系。
4、为保证带传动的工作能力，一般规定小带轮的包角α≥___120°_______。
5、若键的标记为键B20×70GB1096－79，则该键为__B____平键，b＝___20___，L＝_____70___。
6、轴的作用是_____支承轴上的旋转零件________________________。
按轴的承载情况不同，可以分为___传递运动和转矩____、___心轴_____、__转轴、传动轴_______。
7、凸轮机构是由_____机架_______、________凸轮____、______从动件______三个基本构件组成的。
8、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为___急回特性_________。
9、在蜗轮齿数不变的情况下，蜗杆的头数越少，则传动比就越_______大_____。
10、齿轮啮合时，当主动齿轮的____齿根__推动从动齿轮的___齿顶___，一对轮齿开始进入啮合，所以开始啮合点应为______从动轮齿顶圆______与啮合线的交点；当主动齿轮的___齿顶___推动从动齿轮的___齿根___，两轮齿即将脱离啮合，所以终止啮合点为________主动轮齿顶圆____与啮合线的交点。
11、滚动轴承内圈与轴颈的配合采用____基孔制__制，外圈与轴承孔的配合采用基轴制_______制。
二、判断题（每题1分，共10分）1、基圆以内有渐开线。

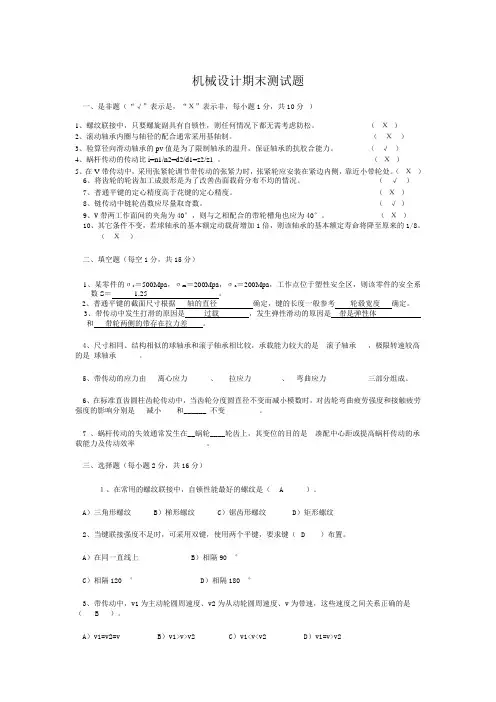

机械设计期末考试题及答案
机械设计期末测试题一、是非题（“√”表示是，“Х”表示非，每小题1分，共10分）1、螺纹联接中，只要螺旋副具有自锁性，则任何情况下都无需考虑防松。
（Х）2、滚动轴承内圈与轴径的配合通常采用基轴制。
（Х）3、验算径向滑动轴承的pv值是为了限制轴承的温升，保证轴承的抗胶合能力。
（√）4、蜗杆传动的传动比i=n1/n2=d2/d1=z2/z1 。
（Х）5、在V带传动中，采用张紧轮调节带传动的张紧力时，张紧轮应安装在紧边内侧，靠近小带轮处。
（Х）6、将齿轮的轮齿加工成鼓形是为了改善齿面载荷分布不均的情况。
（√）7、普通平键的定心精度高于花键的定心精度。
（Х）8、链传动中链轮齿数应尽量取奇数。
（√）9、V带两工作面间的夹角为40°，则与之相配合的带轮槽角也应为40°。
（Х）10、其它条件不变，若球轴承的基本额定动载荷增加1倍，则该轴承的基本额定寿命将降至原来的1/8。
（Х）二、填空题（每空1分，共15分）1、某零件的σs＝500Mpa，σm＝200Mpa，σa＝200Mpa，工作点位于塑性安全区，则该零件的安全系数S＝ 1.25 。
2、普通平键的截面尺寸根据___轴的直径_________ 确定，键的长度一般参考轮毂宽度确定。
3、带传动中发生打滑的原因是过载，发生弹性滑动的原因是带是弹性体和带轮两侧的带存在拉力差。
4、尺寸相同、结构相似的球轴承和滚子轴承相比较，承载能力较大的是滚子轴承，极限转速较高的是球轴承。
5、带传动的应力由离心应力、拉应力、弯曲应力三部分组成。
6、在标准直齿圆柱齿轮传动中，当齿轮分度圆直径不变而减小模数时，对齿轮弯曲疲劳强度和接触疲劳强度的影响分别是减小和______ 不变。
7 、蜗杆传动的失效通常发生在__蜗轮____轮齿上，其变位的目的是凑配中心距或提高蜗杆传动的承载能力及传动效率。
三、选择题（每小题2分，共16分）１、在常用的螺纹联接中，自锁性能最好的螺纹是（ A ）。
机械设计期末考试试题与答案分析
机械设计试卷一、选择题（共30分、每小题2分）1、链传动作用在轴和轴承上的载荷比带传动要小，这主要是因为（ C ）。
A、链传动只用来传递较小功率B、链速较高，在传递相同功率时圆周力小C、链传动是啮合传动，无需大的张紧力D、链的质量大，离心力大2、直齿圆柱齿轮传动，当齿轮直径不变，而减小模数增加齿数时，则（ C ）。
A、提高了轮齿的弯曲强度B、提高了齿面的接触强度C、降低了轮齿的弯曲强度D、降低了齿面的接触强度3、受中等冲击载荷、支承刚度较差、速度较高的两轴之间宜选用（ A ）。
A．弹性柱销联轴器 B．凸缘联轴器C. 十字滑块联轴器 D．万向联轴器4、带传动工作时，设小带轮为主动轮，则带的最大应力发生在带（ C ）。
A．进入大带轮处 B．离开大带轮处C. 进入小带轮处 D．离开小带轮处5、有一减速器传动装置由带传动、链传动和齿轮传动组成，其安排顺序以方案（ A ）为好。
A．带传动齿轮传动链传动B．链传动齿轮传动带传动C．带传动链传动齿轮传动D．链传动带传动齿轮传动6．螺纹联接防松的根本问题在于（ C ）。
A、增加螺纹联接的轴向力B、增加螺纹联接的横向力C、防止螺纹副的相对转动D、增加螺纹联接的刚度7．为联接承受横向工作载荷的两块薄钢板，一般采用的螺纹联接类型应是（ A ）。
A．螺栓联接 B. 双头螺柱联接C．螺钉联接 D. 紧定螺钉联接8．齿面硬度HB≤350HBS的闭式钢制齿轮传动中，主要失效形式为（ B ）。
A．齿面磨损 B．齿面点蚀C．齿面胶合 D. 轮齿折断9.不完全液体润滑滑动轴承，验算][pvpv 是为了防止轴承（ B ）。
A. 过度磨损B. 过热产生胶合C. 产生塑性变形D. 发生疲劳点蚀10、对于温度变化不大的短轴，考虑结构简单，轴承部件的轴向固定方式宜采用（ A ）。
A．两端固定 B．两端游动C．一端固定一端游动 D．A，B，C均可以11、在蜗杆传动设计中，除规定模数标准化外，还规定蜗杆直径d1取标准，其目的是（ B ）。
《机械设计》期末考试试题库含答案详解8套
《机械设计》课程试题（一）一、填空题(每空1分共31分)1、当一零件受脉动循环变应力时，则其平均应力是其最大应力的2、三角形螺纹的牙型角α＝，适用于，而梯形螺纹的牙型角α＝，适用于。
3、螺纹连接防松，按其防松原理可分为防松、防松和防松。
4、带传动在工作过程中，带内所受的应力有、和，最大应力发生在。
5、链传动设计时，链条节数应选数(奇数、偶数)。
链轮齿数应选数；速度较高时，链节距应选些。
6、根据齿轮设计准则，软齿面闭式齿轮传动一般按设计，按校核；硬齿面闭式齿轮传动一般按设计，按校核。
7、在变速齿轮传动中，若大、小齿轮材料相同，但硬度不同，则两齿轮工作中产生的齿面接触应力，材料的许用接触应力，工作中产生的齿根弯曲应力，材料的许用弯曲应力。
8、蜗杆传动的总效率包括啮合效率η、效率和效1= ，影响蜗杆传动总效率的主要因率。
其中啮合效率η1素是效率。
9、轴按受载荷的性质不同，分为、、。
10、滚动轴承接触角越大，承受载荷的能力也越大。
二、单项选择题(每选项1分,共11分)1、循环特性r=－1的变应力是应力。
A．对称循环变 B、脉动循环变 C．非对称循环变 D．静2、在受轴向变载荷作用的紧螺柱连接中，为提高螺栓的疲劳强度，可采取的措施是( )。
A、增大螺栓刚度Cb，减小被连接件刚度Cm B．减小Cb．增大Cm C．增大Cb和Cm D．减小Cb和Cm3、在螺栓连接设计中，若被连接件为铸件，则往往在螺栓孔处做沉头座孔．其目的是( )。
A．避免螺栓受附加弯曲应力作用 B．便于安装C．为安置防松装置4、选取V带型号，主要取决于。
A．带的线速度 B．带的紧边拉力c．带的有效拉力 D．带传递的功率和小带轮转速的主要几何参数5、对于标准齿轮传动，影响齿形系数YF是。
A．齿轮的模数 B．齿轮的压力角C．齿轮的齿数 D．齿轮的顶隙系数6、一斜齿圆柱齿轮传动，已知法向模数Mn＝4mm，齿数Z1=20，螺旋角β＝14032’2”，齿宽b1＝80，b2＝75mm，则该传动的齿宽系数φd等于——。
机械设计期末考试卷子(内含答案)3
课程代码： 座位号：新疆大学20 —20学年度第 学期期末考试《机械设计》试卷姓名: 学号: 专业:学院: 机械工程学院 班级:年 月一、选择题（5.1分/题，共12分）1．下列联轴器属于弹性联轴器的是▁▁▁▁。
（1）万向轴联轴器 （2）齿轮联轴器 （3）轮胎联轴器 （4）凸缘联轴器2．在带传动中用▁▁▁的方法可以使小带轮包角加大。
（1）增大小带轮直径1d（2）减小小带轮直径1d（3）增大大带轮直径2d（4）减小中心距a3．滑动轴承的宽径比愈小，则▁▁▁。
（1）轴承温升愈大 （2）摩擦功耗愈小 （3） 承载能力愈大 （4）端泄愈小4．为了提高轴的刚度，一般采用的措施是▁▁▁。
（1）用合金钢代替碳钢 （2）增大轴的直径 （3）表面强化处理 （4）采用降低应力集中的结构措施 5．蜗杆传动中，当蜗杆主动时，为提高其传动效率，可以▁▁▁。
（1）提高蜗杆齿数 1Z （2）增加蜗轮齿数 2Z（3）提高蜗杆直径系数q（4）增大模数m6．受横向扭矩的螺栓组采用铰制孔时，结合面为矩形，则每个螺栓所受的载荷是▁▁。
（1）相等的 （2）与螺栓中心到螺栓组形心的距离成正比（3）与螺栓中心到螺栓组形心的距离成反比7．锥齿轮弯曲强度计算中的齿形系数应按▁▁▁确定。
（1）齿数Z（2）δ3cos Z（3）δcos Z（4）δcos 2Z8．一对相互啮合的齿轮传动，小齿轮材料为Cr 40，大齿轮材料为45号钢，啮合处的接触应力▁▁▁。
（1）21H H σσ= （2）21H H σσ< （3）21H H σσ>（4）不确定二、填空题：（1分/格，共12分）1、螺纹的螺旋升角愈小，或当量摩擦角愈大，螺纹的自锁性能愈▁▁，效率愈▁▁▁。
2、 带传动最大的有效圆周力随着▁▁▁和▁▁▁▁▁的增大而增大。
3、 滚动轴承6308、2308、7308，其中承受径向载荷最大的是▁▁▁；承受轴向载荷最大的是▁▁▁；允许转速最高的是▁▁▁▁。
机械设计期末考试试卷(含答案)
2018－2019 学年第 一 学期 期 末 考试（查）试题 A 卷考试科目： 机械设计 考试时间： 120 分钟 试卷总分: 100 分考试方式： 闭卷 考生学院： 机械工程学院题号一二三四五 总分 复核人 得分评卷教师签名一、 填空题（每题1分，共15分）1、螺旋传动的自锁条件为 螺纹升角小于等于当量摩擦角 。
2、带传动主的设计准则是 在保证传动不打滑的前提下使带具有足够的疲劳强度。
3、由于链传动的结构特点，瞬时传动比不确定，造成其运动的不均匀性，这种现象被称之 为 多边形 效应。
4、为提高螺栓在变载荷作用下的疲劳强度，可采取 减小螺栓刚度 的措施。
5、在带、链和齿轮组成的多级传动中，带传动宜布置在 高速 级。
6、带传动的最大有效圆周力与张紧力、包角和摩擦系数有关。
7、只受预紧力作用的普通螺栓联接，螺栓危险剖面上单元体的应力状态为 拉扭组合 。
8、在一定转速时，要减小链条传动的不均匀性和动载荷，应 减小链条节距，增大链轮齿数 。
9、6312表示轴承内径为60mm ，的深沟球轴承。
10、在圆柱齿轮传动设计中，在中心距及其他条件不变时，增大模数m ，其齿面接触应力不变；齿根弯曲应力减小 。
11、按受载情况不同，轴可分为 心轴 、转轴和传动轴 。
12、对一般参数的闭式齿轮传动，软齿面传动的主要失效形式为 齿面疲劳点蚀 ，硬齿面传动的主要失效形式为轮齿折断。
13、在蜗杆传动中，规定蜗杆分度圆直径的目的是 减少蜗轮滚刀的数量，利于刀具标准化。
学院： 班级： 学号： 姓名：14、蜗杆传动的失效通常是发生在蜗轮轮齿上。
15、蜗杆传动的效率包括三部分，其中起主要作用的是齿轮啮合时的摩擦损耗效率。
二、选择题（每题1分，共15分）1、下列磨损中，不属于磨损基本类型的是 B 。
A.粘着磨损B.磨合磨损C.表面疲劳磨损D.磨粒磨损3、设计平键连接时，键的宽度值应根据轴的 C 查机械设计手册初选；A.长度B.截面形状C.直径D.材料4、带传动设计中，应验算小带轮包角不要过小，这是为了 D 。
机械设计期末考试试题与答案分析整理版
一、选择题（共30分、每小题2分）1、链传动作用在轴和轴承上的载荷比带传动要小，这主要是因为（C ）。
A、链传动只用来传递较小功率B、链速较高，在传递相同功率时圆周力小C链传动是啮合传动，无需大的张紧力D、链的质量大，离心力大2、直齿圆柱齿轮传动，当齿轮直径不变，而减小模数增加齿数时，则（ C ）。
A、提高了轮齿的弯曲强度 B 、提高了齿面的接触强度C、降低了轮齿的弯曲强度 D 、降低了齿面的接触强度3、受中等冲击载荷、支承刚度较差、速度较高的两轴之间宜选用（A ）。
A.弹性柱销联轴器 B •凸缘联轴器C.十字滑块联轴器 D •万向联轴器4、带传动工作时，设小带轮为主动轮，则带的最大应力发生在带（C ）。
A.进入大带轮处 B .离开大带轮处C.进入小带轮处D .离开小带轮处5、有一减速器传动装置由带传动、链传动和齿轮传动组成，其安排顺序以方案(A ）为好。
A . 带传动齿轮传动链传动B. 链传动齿轮传动带传动C. 带传动链传动齿轮传动D. 链传动带传动齿轮传动A、增加螺纹联接的轴向力 B 、增加螺纹联接的横向力C防止螺纹副的相对转动 D 、增加螺纹联接的刚度7•为联接承受横向工作载荷的两块薄钢板，一般采用的螺纹联接类型应是（ A ）。
A.螺栓联接B. 双头螺柱联接C.螺钉联接D. 紧定螺钉联接8.齿面硬度HB< 350HBS的闭式钢制齿轮传动中，主要失效形式为（B ）oA.齿面磨损 B .齿面点蚀C.齿面胶合D. 轮齿折断轴承（B ）oA. 过度磨损热产生胶合C. 产生塑性变形生疲劳点蚀10、对于温度变化不大的短轴，考虑结构简单，轴承部件的轴向固定方式宜采用（ A ）oA.两端固定 B •两端游动C. 一端固定一端游动D . A，B，C均可以11、在蜗杆传动设计中，除规定模数标准化外，还规定蜗杆直径d1取标准，其目的是（B ）oA.限制加工蜗杆的刀具数量B.限制加工蜗轮的刀具数量并便于刀具的标准化C.为了装配方便9.不完全液体润滑滑动轴承，验算pv _ [ pv]是为了防止B. 过D. 发D.为了提高加工精度生胶合破坏 5.在蜗杆传动中，对于滑动速度w_3 m/s的重要14、带传动产生弹性滑动的原因是由于（6.齿轮传动引起附加动载荷和冲击振动的根本原因是。
机械设计基础期末考试试题+答案解析
机械设计基础试题库一、判断(每题一分）1、一部机器可以只含有一个机构，也可以由数个机构组成。
……（√ )2、机器的传动部分是完成机器预定的动作,通常处于整个传动的终端。
(×)4、机构是具有确定相对运动的构件组合。
………………………………（√）5、构件可以由一个零件组成,也可以由几个零件组成。
………………(√）6、整体式连杆是最小的制造单元,所以它是零件而不是构件。
……（×）7、连杆是一个构件，也是一个零件。
………………………(√)8、减速器中的轴、齿轮、箱体都是通用零件。
………………………………（×)二、选择（每题一分）1、组成机器的运动单元体是什么？( B )A．机构 B．构件 C．部件 D．零件2、机器与机构的本质区别是什么？（ A ）A．是否能完成有用的机械功或转换机械能 B．是否由许多构件组合而成C．各构件间能否产生相对运动 D．两者没有区别3、下列哪一点是构件概念的正确表述?（ D ）A．构件是机器零件组合而成的. B．构件是机器的装配单元C．构件是机器的制造单元 D．构件是机器的运动单元4、下列实物中，哪一种属于专用零件？（ B ）A．钉 B．起重吊钩 C．螺母 D．键5、以下不属于机器的工作部分的是（ D ）A．数控机床的刀架 B．工业机器人的手臂C．汽车的轮子 D．空气压缩机三、填空（每空一分）1、根据功能,一台完整的机器是由（动力系统 )、（执行系统）、(传动系统）、（操作控制系统）四部分组成的.车床上的主轴属于（执行）部分。
2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体。
3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为(机构）。
4、从( 运动 )观点看，机器和机构并无区别，工程上统称为（机械）。
5.机器或机构各部分之间应具有_相对__运动。
机器工作时，都能完成有用的__机械功___或实现转换__能量___。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械设计期末考试试题及答案一、选择题 ( 共 20 分，每小题 2 分)1、通常，一个零件的磨损过程大致可分为三个阶段，按先后顺序，它们依次是( )A. 剧烈磨损、磨合、稳定磨损B. 稳定磨损，剧烈磨损、磨合C. 磨合、剧烈磨损、稳定磨损D. 磨合、稳定磨损、剧烈磨损2、设计斜齿圆柱齿轮传动时，螺旋角β一般在80～200范围内选取，β太小斜齿轮传动的优点不明显，太大则会引起( ) 。
A. 大的切向力B. 大的轴向力C. 小的切向力D. 小的轴向力3、若一滚动轴承的寿命为1370000 转，则该轴承所承受的当量动载荷( )基本额定动载荷。
A. 等于B. 小于C. 大于D. 无法判断4、在不完全液体润滑滑动轴承设计中，除了限制轴承p 值外，还要对轴承 pv 值进行验算，其主要目的是( ) 。
A. 限制轴承过渡磨损B. 限制轴承的温升C. 保证轴承的强度D. 限制轴承的质量5、通常，一部机器主要是由( ) 三部分构成的。
A. 原动部分，传动部分，执行部分B. 原动部分，传动部分，控制部分C. 辅助系统，传动部分，控制部分D. 原动部分，控制部分，执行部分6、一般参数的闭式硬齿面齿轮传动的主要失效形式是( ) 。
A. 齿面点蚀B. 轮齿折断C.齿面磨粒磨损D.齿面胶合7、在 V 带传动中，小轮包角一般应大于( ) 度。
A. 90B. 100C. 150D. 1208、一齿轮传动，主动轮 1 用 45 号钢调质，从动轮 2 用 45 号钢正火，则它们的齿面接触应力( ) 。
A.H 1 H 2 B.H 1 H 2C. H1H 2D. 无法判断9、蜗杆蜗轮传动的传动比，正确表达式是( ) 。
A. d2B. i z2C. i n2D. i d1iz1 n1 d2d110、设计一对材料相同的软齿面齿轮传动时，一般应使大齿轮的齿面硬度HBS2( ) 小齿轮的齿面硬度HBS1 。
A. 大于B. 小于C. 等于D. 大于或等于二、填空题 ( 共 10 分)1、在轴的结构设计中，轴的最小直径d min是按初步确定的。
(1 分)2、受轴向载荷的紧螺栓所受的总拉力是与之和。
(1 分)3、在斜齿圆柱齿轮的设计计算中，考虑到实际承载区的转移，斜齿轮传动的许用接触应力可取为[H ]1与[H]2。
(1分)14、普通螺纹的公称直径指的是螺纹的径，计算螺纹危险截面时使用的是螺纹的径。
(1 分)5、安装于某轴单支点上的代号为32208 的一对滚动轴承，其内径 ___________mm,轴承名称为 ____________。
(1 分)6、平键联接的主要失效形式有：工作面（静联接），工作面( 动联接），个别情况下会出现键的剪断。
(1 分)7、在链传动中，链轮的转速，节距，则传动的动载荷越大。
(1 分)8、闭式齿轮传动中，当齿轮的齿面硬度 HBS＜350 时，通常首先出现______________破坏，故应按 _____________强度进行设计；但当齿面硬度HBS ＞350 时，则易出现 ___________破坏，按 ________________强度进行设计。
(2 分)9、安装滚动轴承时，其内圈与轴径一般是采用____________配合关系，以保证两者之间没有相对的转动。
(1 分)三、简答题 ( 共 20 分，每小题 5 分)1、图 1 中，轮 1 为主动轮。
试问：（1）带传动工作时，带处于图中哪一点的应力最大？max？（2分）（2）带传动的主要失效形式有哪些？带传动的设计准则是什么？（3分）图 122、已知一转轴工作时的平均应力m200MPa ，应力幅a 100 MPa ，试求该轴的最大工作应力max ，最小工作应力min ，和循环特性r的大小。
要求写出完整的计算公式。
(5 分)3、螺纹联接主要有哪几种基本类型？试简述其特点及使用场合。
（不要求画图）(5 分)4、为什么点蚀主要发生在节线附近齿根面上？(5 分)四、分析题 ( 共 26 分，第 1 题 12 分，第 2 题 8 分，第三小题 6 分)1、如图 2 所示机械传动系统，已知电机转向，试分析：（在图上画出或写出）（1）为使 II 轴所受的轴向力最小，确定两斜齿圆柱齿轮螺旋线的方向；（2）确定蜗轮旋转方向和螺旋线方向；（3）画出 II 轴上斜齿圆柱齿轮受力的三个分力的方向；（4）画出 II 轴上锥齿轮受力的三个分力的方向。
3图 22、试分析图 3 所示卷扬机中各轴所受的载荷，并由此判定各轴的类型（忽略轴的自重和轴承中的摩擦）图 33．图 4 所示为三级减速装置传动方案简图，要求总传动比i=50 ，这样布置是否合理？为什么？试画出合理的传动方案简图（不采用蜗杆传动）（6分）4单级圆柱齿轮减速器电机F运输带滚筒链传动V带传动图 4五、计算题 (14 分)某传动装置 , 根据工作条件决定采用一对角接触球轴承(如图 5) , 暂定轴承型号为 7307AC。
已知 : 轴承荷载,F r1 1000N ，r2 ae880N ,转速F 3000N , Fn 4000r/min , 载荷系数 f P 1.5 ，温度系数f t 1 ，预期寿命L h 1500h 。
试问: 所选轴承型号是否合适 ?(15 分)备用公式： L h 106 f t Cf p ( XF r YF a )( ) ,P60n P对于球轴承 3F ae，1F r1 2 F r 2图 55六、结构设计 (10 分)图 6 中所示轴系结构有错误和不合理的地方，请指出并说明原因。
要求：请在图示中的结构错误处引出线并标上序号，如1、2、3、图 6数据派生轴型号C 向力F a / F r e F a / F r e e（N）F d（N）X Y X Y7307AC 33400 0.7F r 0.41 0.87 1 00.76参考答案与评分标准一、选择题（每题 2 分，共 20 分）1. D2.B3.B4.B5.A6. B7.D8.C9.B 10.B二、填空题 ( 共 10 分)1.轴的扭矩—————— 1 分2.残余预紧力，工作拉力——————1 分3.平均值—————— 1 分4.大径，小径—————— 1 分5.40，圆锥滚子轴承—————— 1 分6.压溃，过渡磨损—————— 1 分7. 越高，越大——————1分8.点蚀，接触疲劳，轮齿折断，弯曲疲劳——————1分9.基孔制—————— 1 分三、简答题（每小题 5 分，共 20 分）1. 答：（1） a 点，max1c b1——————2分（2）带传动的主要失效形式有打滑和带的疲劳破坏 , 设计准则为保证带传动不打滑的条件下，使带具有一定的疲劳强度和寿命。
——————3 分2.max m a300MPa———(2分)100MPa —— (2 分)min m ar minmax 100 / 300 1/ 3 ———— (1 分 )3． (1) 螺栓联接双头螺柱联接螺钉联接紧定螺钉联接—————— (1 分 )(2)螺栓联接又有普通螺栓联接的铰制孔用螺栓联接，普通螺栓联接特点是被联接件上的通孔和螺栓杆间有间隙，通孔的加工精度要求不高，结构简单。
铰制孔用螺栓联接采用基孔制过渡配合，联接精度高。
——————(1 分)双头螺柱联接适用于结构上不能采用螺栓联接的场合，大部分是被联接件被联接件之一比较厚，且不易制成通孔。
——————(1 分)螺钉联接是螺栓直接拧入被联接件的螺纹孔中，不用螺母，结构上简单，紧凑。
(1 分) 紧定螺钉联接是利用拧入零件螺纹孔中的螺钉末端顶住另一零件的表面或顶入相应的凹坑中，以固定两个零件的相对位置。
——————(1 分)4.答：原因：（1）轮齿在节线附近啮合时，相对滑动速度低，润滑不良，摩擦力较大；（2）节线附近通常只有一对齿接触，轮齿受力较大，而靠近齿根面又比靠近齿顶面受力要大；（3）润滑油进入，齿根面上的疲劳裂纹容易扩展。
71 2tan 0.92tan11.310.92 0.6tan(v )tan(11.315.71 )i z 2 / z 140/ 22 F ' D' i2 F D22 2四、分析题 ( 共 26 分，第 1 题 12 分，第 2题 8分，第 3小题 6分)故F 'FD 10 1000 148176.22 D 'i 2 350 20 0.61． (1)齿轮 1 右旋，齿轮 2 左旋 —————— 3 分11－ 25（略）(2) 蜗轮逆时针方向旋转，左旋 ———3分11— 26 解：(3) 见图 (3) —————— 3 分11-22），滑动速度由表 11-2 查得 d 1 4011183(4) 见图 (4) —————— 3 分40 1440v sd 1 n 13.08m/s60 1000 cos 60 1000 cos11 18 36根据 v s 3.0811-18 查得 v 1 311-21），啮合效率1tantan11 18 36 0.87tan(v)tan(11 18 36136)11— 27（略） 11 — 28解：图 (3) 图(4)2. 答：轴 I 只受转矩，为传动轴 （ 2 分）；轴 II 既受转矩，又受弯矩，故为转轴； （2 分） 轴 III 只受弯矩，且为转动的，故为转动心轴； （2分） 轴 IV 只受弯矩，且为转动的，故为转动心轴。
（2 分）题解 11—28 图11— 29 解： 3．图中的传递方案不合理。
应将带传动布置在高速级，而将链传动布置在低速级，可采用以下几种常用的传动方案。
题解 11—29 图五、计算题 (14 分)解： ①作出派生轴向力的方向如图所示，计算出其大小；F d1 0.7F r1 0.7 1000 700N(1 分 )8Fd20.7F r2 0.7 3000 2100N(1 分)②计算轴承 1、2的轴向载荷F a1 、 F a2(5 分)（1分）因为Fae Fd1 880 700 1580N F d2 所以轴承 1 压紧端，轴承 2 为放松端，轴向载荷分别为：F a1 = F d2 -Fae2100-880=1220NF a 2= Fd 22100N③计算轴承 1、 2 的当量动载荷 由表查得 e 0.7 ，而F a11220Fa22100 0.7=e ，Fr11.22>eFr23000 1000所以X 10.41， Y 10.87； X 21， Y 2 0 。
故当量动载荷为P 1 f P ( X 1F r1 YF 1a1) 1.5(0.41 10000.87 1220) 2207.1N P 2 f P ( X 2F r2 Y 2F a2 ) 1.5(1 30000 2100) 4500N (4 分 )3. 计算轴承的寿命 L h因轴的结构要求两端选择同样尺寸的轴承，而PP ，故应以轴承 2 的当量动载荷 P212为计算依据。
