抗干扰设计原则
仪器仪表的可靠性分析及抗干扰设计
仪器仪表的可靠性分析及抗干扰设计一、引言仪器仪表在现代工业生产中起着至关重要的作用,它们可以帮助人们监测和控制各种工艺参数,确保生产过程的稳定性和高效性。
仪器仪表一旦出现故障或者受到干扰,就会对生产过程产生不良影响。
保证仪器仪表的可靠性和抗干扰性是非常重要的。
本文将对仪器仪表的可靠性分析和抗干扰设计进行讨论和总结。
二、仪器仪表的可靠性分析1. 可靠性概念可靠性指的是一个系统在规定的时间内,在规定的条件下完成规定的功能的能力。
对于仪器仪表来说,可靠性主要包括其稳定性、准确性和寿命等方面。
2. 可靠性分析方法在对仪器仪表的可靠性进行分析时,可以采用多种方法,如故障模式效应分析(FMEA)、故障树分析(FTA)等。
这些方法可以帮助工程师找出潜在的故障原因,并采取相应的措施加以解决。
3. 评估指标评估仪器仪表的可靠性可以通过多个指标来进行,如平均无故障时间(MTBF)、平均修复时间(MTTR)、故障率(FR)等。
这些指标可以帮助人们了解仪器仪表性能的稳定程度和寿命情况。
4. 提高可靠性的方法为了提高仪器仪表的可靠性,可以采取一些措施,如合理的设计、优质的零部件选择、严格的工艺控制等。
在使用过程中,及时的维护和保养也是非常重要的。
三、仪器仪表的抗干扰设计1. 干扰来源在工业生产中,仪器仪表容易受到各种干扰,如电磁干扰、机械振动、温度波动等。
这些干扰会导致仪器仪表性能下降,甚至出现误差,严重影响生产过程。
2. 抗干扰设计原则要提高仪器仪表的抗干扰能力,需要遵循一些设计原则,如信号处理的合理布局、屏蔽性能的提高、输入端的过滤和滤波等。
3. 抗干扰技术针对不同的干扰,可以采用不同的抗干扰技术。
在电磁干扰方面,可以采用绝缘互感器和屏蔽罩等措施;在机械振动方面,可以采用吸振器和减振骨架等技术。
4. 抗干扰性能测试在设计完成后,需要对仪器仪表的抗干扰性能进行测试。
这可以通过模拟实际场景下的干扰条件,检验仪器仪表的稳定性和准确性。
浅谈印刷电路板的设计原则和抗干扰措施
中图分类号 : M1 T 3
一
文献标识码 : A
文章编号 : 6 2 3 9 ( 0 8 1 () 0 8 0 l 7 — 7 1 2 0 ) 0b一 0 卜 1 易受 温度 影响 的器件 ( 电解 电容等 ) 采 用 如 ; 全 译 码 比线 译 码 具 有 较 强 的 抗 干 扰 性 。 为 扼 制 大 功 率 器 件 对 微 控 制 器部 分数 字 单 元 电路 的干 扰 及数 字 电路 对 模 拟 电路 的 干扰 ,数 字地 、模 拟 地 在 接 向 公 共接 地 点 时 ,要 用高 频 扼 流 环 。 这 是 一 种 圆柱 形 铁 氧体 磁性 材料 ,轴 向上 有几 个 孔 ,用较 粗 的铜 线 从 孔中 穿过 , 上 一两 圈 , 绕 这种 器 件 对 低 频 信号 可以 看 成 阻 抗 为 零 ,对 高 频信 号 干扰 可以 看成 一 个电 感( 由于 电感 的直 流 电 阻较 大 , 能用 电 感作 为高 频扼 流 圈 ) 不 。 当印刷电路板 以外的信号线 相连时 , 通 常采 用屏 蔽 电缆 。 对 于 高 频信 号 和 数 字 信 号 ,屏蔽 电缆 的两 端 都接 地 , 频模 拟信 低 号 用 的屏 蔽 电缆 , 端 接 地 为好 。 一 对 噪 声 和 干 扰 非 常 敏 感 的 电路 或 高 频 噪 声 特 别 严 重的 电路 ,应 该 用 金 属 罩 屏蔽 起 来。铁 磁屏蔽 对 5 0 KH Z的高频 噪声效 0 果 并 不 明 显 ,薄铜 皮 屏 蔽 效 果 要 好 些 。 使 用 镙 丝 钉 固 定 屏蔽 罩 时 ,要 注 意 不 同材 料 接触时引起的电位差造成的腐蚀。
抗干扰设计原则
抗干扰设计原则1.电源线的设计(1)选择合适的电源(2)尽量加宽电源线(3)保证电源线、底线走向和数据传输方向一致(4)使用抗干扰元器件(5)电源入口添加去耦电容(10~100uf)2.地线的设计(1)模拟地和数字地分开(2)尽量采用单点接地(3)尽量加宽地线(4)将敏感电路连接到稳定的接地参考源(5)对pcb板进行分区设计,把高带宽的噪声电路与低频电路分开(6)尽量减少接地环路(所有器件接地后回电源地形成的通路叫“地线环路”)的面积3.元器件的配置(1)不要有过长的平行信号线(2)保证pcb的时钟发生器、晶振和cpu的时钟输入端尽量靠近,同时远离其他低频器件(3)元器件应围绕核心器件进行配置,尽量减少引线长度(4)对pcb板进行分区布局(5)考虑pcb板在机箱中的位置和方向(6)缩短高频元器件之间的引线4.去耦电容的配置(1)每10个集成电路要增加一片充放电电容(10uf)(2)引线式电容用于低频,贴片式电容用于高频(3)每个集成芯片要布置一个0.1uf的陶瓷电容(4)对抗噪声能力弱,关断时电源变化大的器件要加高频去耦电容(5)电容之间不要共用过孔(6)去耦电容引线不能太长5.降低噪声和电磁干扰原则(1)尽量采用45°折线而不是90°折线(尽量减少高频信号对外的发射与耦合)(2)用串联电阻的方法来降低电路信号边沿的跳变速率(3)石英晶振外壳要接地(4)闲置不用的们电路不要悬空(5)时钟垂直于IO线时干扰小(6)尽量让时钟周围电动势趋于零(7) IO驱动电路尽量靠近pcb的边缘(8)任何信号不要形成回路(9)对高频板,电容的分布电感不能忽略,电感的分布电容也不能忽略(10)通常功率线、交流线尽量在和信号线不同的板子上6.其他设计原则(1)CMOS的未使用引脚要通过电阻接地或电源(2)用RC电路来吸收继电器等原件的放电电流(3)总线上加10k左右上拉电阻有助于抗干扰(4)采用全译码有更好的抗干扰性(5)元器件不用引脚通过10k电阻接电源(6)总线尽量短,尽量保持一样长度(7)两层之间的布线尽量垂直(8)发热元器件避开敏感元件(9)正面横向走线,反面纵向走线,只要空间允许,走线越粗越好(仅限地线和电源线)(10)要有良好的地层线,应当尽量从正面走线,反面用作地层线(11)保持足够的距离,如滤波器的输入输出、光耦的输入输出、交流电源线和弱信号线等(12)长线加低通滤波器。

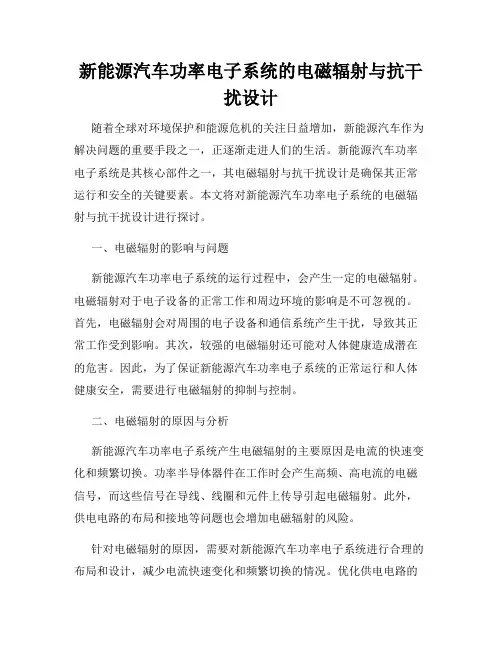

新能源汽车功率电子系统的电磁辐射与抗干扰设计
新能源汽车功率电子系统的电磁辐射与抗干扰设计随着全球对环境保护和能源危机的关注日益增加,新能源汽车作为解决问题的重要手段之一,正逐渐走进人们的生活。
新能源汽车功率电子系统是其核心部件之一,其电磁辐射与抗干扰设计是确保其正常运行和安全的关键要素。
本文将对新能源汽车功率电子系统的电磁辐射与抗干扰设计进行探讨。
一、电磁辐射的影响与问题新能源汽车功率电子系统的运行过程中,会产生一定的电磁辐射。
电磁辐射对于电子设备的正常工作和周边环境的影响是不可忽视的。
首先,电磁辐射会对周围的电子设备和通信系统产生干扰,导致其正常工作受到影响。
其次,较强的电磁辐射还可能对人体健康造成潜在的危害。
因此,为了保证新能源汽车功率电子系统的正常运行和人体健康安全,需要进行电磁辐射的抑制与控制。
二、电磁辐射的原因与分析新能源汽车功率电子系统产生电磁辐射的主要原因是电流的快速变化和频繁切换。
功率半导体器件在工作时会产生高频、高电流的电磁信号,而这些信号在导线、线圈和元件上传导引起电磁辐射。
此外,供电电路的布局和接地等问题也会增加电磁辐射的风险。
针对电磁辐射的原因,需要对新能源汽车功率电子系统进行合理的布局和设计,减少电流快速变化和频繁切换的情况。
优化供电电路的设计,合理选择元件和材料,采取屏蔽和过滤措施等都可以有效降低电磁辐射的产生。
三、抗干扰设计的原则与方法为了减少电磁辐射对其他电子设备和通信系统的干扰,以及对人体健康的潜在危害,需要进行抗干扰设计。
抗干扰设计的原则如下:1. 电源线和信号线分离:将功率电子系统的电源线和信号线进行分离,避免干扰信号对正常信号的干扰。
2. 优化电路布线:合理布置电路板、导线和线圈的走向和位置,减少电磁辐射的产生。
3. 选择合适的材料:选择具有良好屏蔽性能的材料,如金属外壳和导电胶囊,以降低电磁辐射的传播。
4. 过滤和抑制措施:在电源线和信号线上设置滤波器、抑制器等器件,以减少电磁辐射的干扰。
5. 引入抑制技术:采用引入抑制技术,如差模传输线、差模驱动电路等,进一步减少电磁辐射的影响。
Alitum designer-电子设计基础知识
Altium Designer——电子设计基础知识一.印制电路板(PCB)的设计流程:1.利用EDA工具设计PCB;基本流程:(1)原理图表达电路设计方案;(2)网表是原理图与印制板直接的纽带;(忽略)(3)PCB工厂加工制作的基础;2.印制板总体设计流程:低速板:<50Mhz3.原理图的一般设计流程:4.PCB设计的一般流程:5.印制电路的技术发展水平:6.国内生产厂商的加工水平:7.PCB设计基本概念:8.PCB线宽与电流的关系:9.印制板的基本设计准则:(1)抗干扰设计原则;①电源线的设计:a.选择合适的电源;b.尽量加宽电源线;c.保证电源线、底线走向和数据传输方向一致;d.使用抗干扰元器件(磁珠、电源滤波器等);e.电源入口添加去耦电容(10-100uf);②电线的设计:a.模拟地和数字地分开;b.尽量采用单点接地;c.尽量加宽地线;d.将敏感电路连接到稳定的接地参考源;e.对PCB板进行分区设计,把高带宽的噪声电路与低频电路分开;f.尽量减少接地环路的面积;③元器件的配置:a.不要有过长的平行信号线;b.保证PCB的时钟发生器、晶振、CPU的时钟输入端尽量靠近,同时远离其他低频器件;c.元器件应围绕核心器件进行配置,尽量减小引线长度;d.对PCB进行分区布局;e.考虑PCB板在机箱中位置和方向;f.缩短高频元器件之间的引线;④去耦电容的配置:a.每十个集成电路要加一片充放电电容;b.引线式电容用于低频,贴片式电容用于高频;c.每个集成芯片要布置一个0.1uf的电容;d.要对抗噪声能力弱、关断时电源变化大的器件要加高频去耦电容;e.电容之间不要共用过孔;f.去耦电容引线不能太长;⑤降低噪声和电磁干扰的原则:a.尽量采用45°(?)折线而不是90°折线;b.用串联电阻的方法来降低电路信号边沿的跳变速率;c.石英晶振的外壳要接地;d.闲置不用的门电路不用悬空(运放:正输入端接地,负输入端接输出端);e.时钟线垂直于IO线时干扰小;f.尽量让时钟线周围的电动势趋于零;g.IO驱动电路尽量靠近PCB边缘;h.任何信号不要形成环路;i.对高频板,电容的分布电感不能忽略,电感的分布电容也不能忽略;j.通常功率线、交流线尽量布置在和信号线不同的板子上;⑥其他设计原则:a.CMOS的未使用引脚要通过电阻接地或接电源(悬空很危险??);b.用RC(R:1-2K;C:2.2-47uf)电路来吸收继电器等元件的放电电流;c.总线上加10K左右的上拉电阻有助于抗干扰;d.采用全译码有更好的抗干扰性;e.元器件不用引脚通过10K电阻接电源;f.总线尽量短,尽量保持一样长度;g.两层之间的布线尽量垂直;h.发热元器件尽量避开敏感元件;(2)热设计原则;(3)抗振设计原则;(4)可测试型设计原则;(5)其他:。

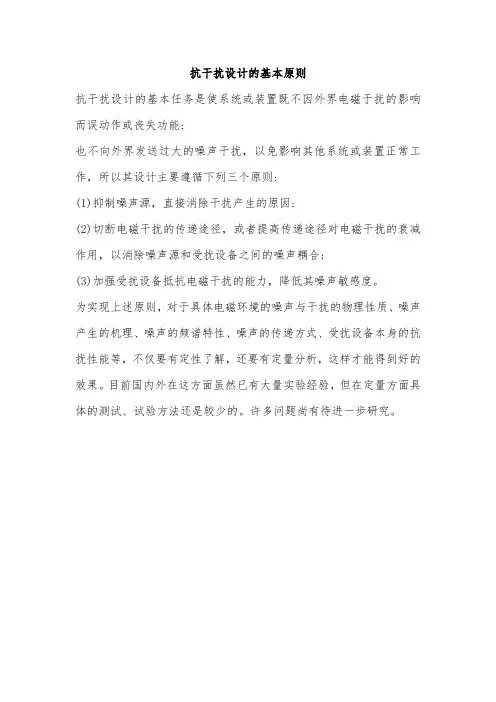

抗干扰设计的基本原则
抗干扰设计的基本原则
抗干扰设计的基本任务是使系统或装置既不因外界电磁于扰的影响而误动作或丧失功能:
也不向外界发送过大的噪声干扰,以免影响其他系统或装置正常工作,所以其设计主要遵循下列三个原则:
(1)抑制噪声源,直接消除干扰产生的原因:
(2)切断电磁干扰的传递途径,或者提高传递途径对电磁干扰的衰减作用,以消除噪声源和受扰设备之间的噪声耦合;
(3)加强受扰设备抵抗电磁干扰的能力,降低其噪声敏感度。
为实现上述原则,对于具体电磁环境的噪声与干扰的物理性质、噪声产生的机理、噪声的频谱特性、噪声的传递方式、受扰设备本身的抗扰性能等,不仅要有定性了解,还要有定量分析,这样才能得到好的效果。
目前国内外在这方面虽然已有大量实验经验,但在定量方面具体的测试、试验方法还是较少的。
许多问题尚有待进一步研究。
抗干扰设计原则大全
抗干扰设计原则大全一电源线布置:1、根据电流大小,尽量调宽导线布线。
2、电源线、地线的走向应与资料的传递方向一致。
3、在印制板的电源输入端应接上10~100μF的去耦电容。
二地线布置:1、数字地与模拟地分开。
2、接地线应尽量加粗,致少能通过3倍于印制板上的允许电流,一般应达2~3mm。
3、接地线应尽量构成死循环回路,这样可以减少地线电位差。
三去耦电容配置:1、印制板电源输入端跨接10~100μF的电解电容,若能大于100μF则更好。
2、每个集成芯片的Vcc和GND之间跨接一个0.01~0.1μF 的陶瓷电容。
如空间不允许,可为每4~10个芯片配置一个1~10μF的钽电容。
3、对抗噪能力弱,关断电流变化大的器件,以及ROM、RAM,应在Vcc和GND间接去耦电容。
4、在单片机复位端“RESET”上配以0.01μF的去耦电容。
5、去耦电容的引线不能太长,尤其是高频旁路电容不能带引线。
四器件配置:1、时钟发生器、晶振和CPU的时钟输入端应尽量靠近且远离其它低频器件。
2、小电流电路和大电流电路尽量远离逻辑电路。
3、印制板在机箱中的位置和方向,应保证发热量大的器件处在上方。
五功率线、交流线和信号线分开走线功率线、交流线尽量布置在和信号线不同的板上,否则应和信号线分开走线。
六其它原则:1、总线加10K左右的上拉电阻,有利于抗干扰。
2、布线时各条地址线尽量一样长短,且尽量短。
3、PCB板两面的线尽量垂直布置,防相互干扰。
4、去耦电容的大小一般取C=1/F,F为数据传送频率。
5、不用的管脚通过上拉电阻(10K左右)接Vcc,或与使用的管脚并接。
6、发热的元器件(如大功率电阻等)应避开易受温度影响的器件(如电解电容等)。
7、采用全译码比线译码具有较强的抗干扰性。
为扼制大功率器件对微控制器部分数字元元电路的干扰及数字电路对模拟电路的干扰,数字地`模拟地在接向公共接地点时,要用高频扼流环。
这是一种圆柱形铁氧体磁性材料,轴向上有几个孔,用较粗的铜线从孔中穿过,绕上一两圈,这种器件对低频信号可以看成阻抗为零,对高频信号干扰可以看成一个电感..(由于电感的直流电阻较大,不能用电感作为高频扼流圈). 当印刷电路板以外的信号线相连时,通常采用屏蔽电缆。
PCB抗干扰设计原则
PCB抗干扰设计原则抗干扰是PCB设计过程中的一个重要方面,它能够提高电路板的稳定性和可靠性。
下面是PCB抗干扰设计的原则:1.高频信号引脚的设计:高频信号的传输需要注意信号的完整性,因此,设计时应将高频信号引脚与其他引脚分开布局,减少干扰。
同时,应尽量使用短而粗的跨地引脚,以减少电磁干扰(EMI)。
2.地线的设计:地线在PCB设计中起到了较大的作用,对抗干扰设计来说尤为重要。
因此,在设计过程中要注意减少地线的回路面积,缩短地线的长度,以减小地线的电感。
此外,为了提高抗干扰能力,尽量将地线压印在整个PCB板的一端,以减小传导电磁干扰的机会。
3.电源的设计:电源是电路工作的基础,因此在设计中应尽量减小电源线的电感和电阻。
为了减少电源的电磁辐射,可以采用地线反向的方式,将地线与电源线相互交叉布局。
此外,在PCB板上使用陶瓷电容器来去除高频噪声,还可以使用电源滤波器减小电源中的干扰。
4.信号线的设计:在布线过程中,要注意避免信号线与电源线、高频线等产生相互干扰。
这可以通过增加信号层间引线的间隔、增加层间间距、并避免信号线垂直穿越分界线来实现。
另外,还可以通过正确的布线方法,如降噪和阻抗匹配,来提高信号线的抗干扰能力。
5.屏蔽的设计:在PCB设计中,可以使用屏蔽罩、屏蔽墙或金属壳等方法来有效地抑制电磁辐射和干扰。
屏蔽罩通常用于高频电路设计中,能够有效地隔离电磁波和电磁噪声。
屏蔽墙可以将电路分成几个部分,从而减小干扰的传播。
金属壳可以用于对敏感电路的保护,阻止外部电磁场的侵入。
6.地线平面的设计:地线平面的设计是PCB抗干扰设计中非常重要的一环。
通过在PCB的每一层上布置地线平面,可以形成一个良好的电磁屏蔽结构,减小信号线和地线之间的干扰。
此外,地线平面的设计还可以缩短地线的长度,减小地线电感,提高信号的完整性。
7.综合布线的设计:在整个布线过程中,还要考虑信号线和地线之间的距离、平行度和角度等因素,以减小互相干扰。
印刷电路板的抗干扰设计
印刷电路板的抗干扰设计印刷电路板(Printed Circuit Board,PCB)作为电子产品中的重要组成部分,需要具备良好的抗干扰设计。
在当今电子产品应用越来越广泛,并且电子设备与设备之间的互联越来越密切的情况下,电路板的抗干扰设计显得尤为重要。
本文将从几个方面探讨印刷电路板的抗干扰设计原则及措施。
抗干扰设计原则:1. 地线设计:良好的地线设计是抗干扰设计的基础。
地线的作用主要有两个:一是提供电路工作的零参考电位;二是对传导型干扰电流提供回流通道。
在PCB的布线中,应该尽量避免地线环路,减小地线的电阻。
应该在PCB的设计中合理规划地线的走向,避免地线交叉或并联,减小地线的共模干扰。
2. 信号线设计:在设计PCB的信号线时,应该将高频信号线和低频信号线分开布线,减小信号线之间的干扰。
在布线时应该尽量避免使用锐角折线,减小信号线的辐射干扰。
对于高频信号线,应该采用差分传输技术,减小共模干扰。
3. 综合布线设计:在PCB的综合布线设计中,要合理规划布局,减小信号线和电源线之间的干扰。
在对PCB进行布线时,还应该考虑到信号线和功率线之间的距离关系,尽量让它们保持距离,减小其互相干扰。
4. 电源线设计:良好的电源线设计是保证整个电路系统稳定运行的关键。
在PCB的设计中,应该优化电源线的布局,避免电源线交叉、并联,减小电源线的电阻和电感,提高其抗干扰能力。
抗干扰设计措施:1. 电磁屏蔽:在PCB的设计中可以采用电磁屏蔽技术,通过在电路板上覆盖一个屏蔽层,来减小外界电磁场对电路板的干扰。
电磁屏蔽层可以采用金属材料或者导电性好的化合物材料,从而有效的提高电路板的抗干扰能力。
2. 滤波器设计:在PCB的设计中可以采用滤波器技术,通过在电路板上增加RC滤波器、LC滤波器或者Pi滤波器,来滤除干扰信号,保护电路板的稳定工作。
滤波器的选用应该根据实际的干扰频率、功率等特性进行选择。
3. 接地设计:良好的接地设计是确保电路板稳定运行的重要保障。
陶瓷基片电位器的电磁干扰抑制技术研究
陶瓷基片电位器的电磁干扰抑制技术研究引言陶瓷基片电位器是一种常见的电子元件,被广泛应用于各种电子设备中。
然而,在电路中运行时,陶瓷基片电位器可能会受到电磁干扰的影响,导致电路性能下降甚至故障。
因此,研究陶瓷基片电位器的电磁干扰抑制技术对于提高电路的可靠性和性能至关重要。
一、电磁干扰的来源和特点电磁干扰(Electromagnetic Interference,EMI)是指外部电磁场对电子设备正常工作的干扰。
电磁干扰主要来源于电磁辐射和电磁感应两种方式。
电磁辐射是指电子设备本身的电路工作时,产生高频电磁辐射波,对附近的其他电子设备产生影响。
电磁感应是指外部电磁场对电子设备内部电路的感应和干扰。
电磁干扰的特点主要包括频率范围广、波形复杂、强度大等。
二、陶瓷基片电位器的抗干扰设计原则在设计陶瓷基片电位器电路时,为了提高其抗电磁干扰能力,需要遵循以下原则:1.合理布局:合理的电路布局可以减少电磁回路的尺寸,降低电路的感受性。
同时,通过合理的引脚布局,可以避免引脚之间的电磁耦合效应。
2.选择合适的陶瓷材料:陶瓷材料的介电性能对电磁干扰的抑制起着重要作用。
选择具有较高介电常数和较低介质损耗的陶瓷材料,可以提高电位器的抗干扰能力。
3.优化电位器结构:电位器结构的改进对于减少电磁耦合效应和提高电位器灵敏度很重要。
例如,增加引脚的焊盘面积,降低引脚的感受性。
4.屏蔽和滤波:电位器所处的环境中可能存在大量的电磁干扰源。
通过添加屏蔽罩和滤波器,可以减少外部电磁场的干扰,并提高电位器的抗干扰能力。
三、电磁干扰抑制技术1.地线布线技术地线是最基本的抗干扰手段之一。
良好的地线布线可以有效地降低电位器电路的感受性。
其中,点式连接和网状连接是常用的地线布线技术。
点式连接是指将地线引脚直接连接到电源引脚上,以形成一个封闭的回路。
这种连接方式可以减少电源引脚的干扰,并且对于高频信号的传输具有较好的效果。
网状连接是指将多个地线引脚通过连线连接在一起形成一个网状结构。
印制电路板设计原则和抗干扰措施
印制电路板设计原则和抗干扰措施印制电路板(Printed Circuit Board,简称PCB)是电子装置的重要组成部分,它承载着各种电子元件和电路的连接和布局。
PCB设计的好坏直接关系到电子设备的性能和稳定性。
下面将介绍印制电路板设计的几个重要原则和抗干扰措施。
1.建立良好的电路布局:电路布局是指各个电路元件在PCB上的位置安排。
合理的电路布局可以降低信号传输的损耗和干扰,提高电路的可靠性和稳定性。
通常,在PCB的布局中,要注意避免信号线过长过近,相近信号线间保持足够的距离,尽量减少信号线的交叉等。
2.分层设计:分层设计可以有效地隔离信号和电源,降低信号间互相干扰的可能性。
一般来说,PCB设计中应该尽量避免信号层和电源层的交叉布局,以减少信号线的串扰和EMI(电磁干扰)。
3.地线设计:地线是电路中非常重要的一种线路,它对于降低电磁辐射和提高系统的抗干扰性能非常重要。
在PCB设计中,地线应该做到宽大、短小、粗壮,尽可能避免尖锐弯曲。
同时,特殊地线如模数转换器(ADC)的信号地线和数字地线要分开布局,以避免共模干扰和串扰。
4.导联线的布局:导联线是电路的连接线,在PCB设计中要注意导联线的长度、走向和间距。
一般来说,导联线要尽量保持短小,可以采用直线连接,避免过度转弯和拐角,减小信号线的延迟和阻抗变化。
5.电源线和信号线的分开布局:为了减少信号线和电源线的干扰,PCB设计中应该尽量避免信号线和电源线的平行布线和交叉布线。
电源线应该尽量接近电源和地线,通过采用地道或者地抓来提高电源线的独立性,降低信号线的串扰。
1.细分电源和分层供电:合理细分电源可以降低电源共模干扰和互模干扰的可能性。
同时,在PCB设计中,应该采用分层供电的方式,将不同功率和频率的电源分别布置在不同的电源层上,以降低电磁辐射和抑制互相干扰。
2.阻抗匹配技术:阻抗匹配可以减少信号线传输过程中的反射和功耗损失,提高信号的质量和抗干扰能力。
高速数字电路的抗干扰设计
高速数字电路的抗干扰设计摘要:本文针对数字电路形成干扰的基本原因和抗干扰设计的基本原则,阐述了在硬件和软件上如何抑制干扰的常用措施,着重从干扰的来源、传播路径以及电路中的自身器件的抗干扰方面进行介绍,并提出提高敏感器件抗干扰性能的常用方法,最后针对一个实际的应用电路给出了抗干扰的具体设计方案。
关键词:数字电路;抗干扰;传播路径;硬件;软件;敏感元件The Anti-interference Design Of High-Speed Digital CircuitAbstract: This article forms the disturbance in view of the digital circuit the basic reason andthe anti-jamming design basic principle, elaborated how suppresses the disturbance on the hardware and software the commonly used measure, emphatically from in the disturbance origin ,the path of propagation as well as the electric circuit own component anti-jamming aspect carries on the introduction, and proposed the enhancement sensitive component resistance to interference commonly used method, finally aimed at an actual application electric circuit to produce the anti-jamming concrete design proposal.Key Words: digital circuit;anti-jamming ;transmission route;hardware;software;sense organ1引言随着电子技术的迅速发展,数字电路在电子技术中得到了广泛应用。
抗干扰措施方案
抗干扰措施方案导语:在当今数字化时代,我们越来越依赖互联网和各种电子设备。
然而,随之而来的干扰问题也日益严重。
本文将为您介绍一些抗干扰的措施,帮助您更好地应对干扰困扰。
一、保持网络环境稳定为了避免网络干扰,我们需要确保网络环境的稳定。
这包括使用高质量的路由器和网络设备,定期维护和升级硬件以及优化网络设置。
另外,避免与其他无线电设备共享频段,可以有效减少无线干扰。
二、使用屏蔽设备和滤波器我们可以使用屏蔽设备和滤波器来抵御外部干扰。
例如,在电脑、手机等设备的连接线上安装屏蔽罩,可以有效地阻隔外部电磁干扰。
此外,使用滤波器可以减少电源线和通信线路上的干扰信号,提高设备的工作稳定性。
三、合理布局设备和线缆在安装设备和布置线缆时,我们应该注意合理布局,避免线缆相互交叉和靠近高干扰设备。
同时,要尽量使用屏蔽线缆和金属屏蔽箱,以减少干扰的传播和扩散。
四、加强设备的电磁兼容性设计在设备的设计和制造过程中,应该充分考虑电磁兼容性。
通过合理的电路设计、良好的接地系统以及屏蔽措施,可以有效减少设备之间的干扰。
五、定期检测和维护设备定期检测和维护设备是保证设备正常工作和抵御干扰的重要步骤。
定期进行设备测试,及时修复和更换故障部件,可以保证设备的稳定性和可靠性。
六、人为干扰的防范除了外部干扰,人为干扰也是我们需要关注的问题。
我们应该加强员工的培训,提高对干扰的认识和防范意识。
此外,建立完善的安全管理制度,限制和监控对设备的访问,可以有效减少人为干扰的发生。
