光现象总结思维导图
人教版八年级物理第四章光现象知识点总结思维导图
箭头
传播方向
直线
传播径迹
真空或空气中光速
光的反射 光的折射 光的色散
光速
光年是长度（距离）单位
反射定律
三线共面 两线分居
两角相等
反射光线、入射光线和法线都在同一个平面内
反射光线、入射光线分居法线两侧
反射角等于入射角
反射角总是随入射角的变化而变化 光垂直射向物体表面时，入射角、反射角等于0°
在反射现象中，光路是可逆的
垂直入射时
折射角、反射角和入射角都等于0°,光的传播方向不改变
在光的折射现象中
光路可逆
水中的鱼的位置看起来比实际位置浅（高）一些（鱼实际在看到位置的后下方）
实例
水中的人看岸上的景物的位置比实际位置高些 斜放在水中的筷子好像向上弯折了
鱼在云中游、潭清疑水浅、海市蜃楼
虚像
∠i＞∠r ∠i＜∠r
七种色光 色散现象 色光的三原色
红、橙、黄、绿、蓝、靛、紫 彩虹
红、绿、蓝
两种反射
镜面反射 漫反射
都遵循光的反射定律
实例分析
下雨天迎光走要走暗处，背光走要走亮处
像和物的大小相等
平面镜成像
成像的特点 成虚像的原因
像和物对应的点的连线和镜面垂直 像到镜面的距离和物到镜面的距离相等
像是虚像，像和物关于镜面对称，远小近大
物体射到平面镜上的光经平面镜反射后的反射光线没有会聚而是发散的，这 些光线的反向延长线（画时用虚线）相交成的像
光现象
光沿直线传播
光源 条件
应用
光线
天然光源（水母、太阳） 人造光源（灯泡、火把） 光在同种均匀介质中沿直线传播
小孔成像
激光准直（挖隧道定向）；整队集合；射击瞄准；
物理光学思维导图
物理光学思维导图
CREATE TOGETHER
DOCS
01
物理光学基本概念与原理
光的传播特性及其分类
光的传播特性
• 光具有波动性 • 光具有粒子性 • 光具有电磁波性
光的分类
• 相干光 • 非相干光 • 部分相干光
物理光学中的基本定律与公式
基本定律
• 费马定律 • 斯涅尔定律 • 布儒斯特定律
基本公式
• 折射公式 • 反射公式 • 衍射公式 • 干涉公式
光源与光电器件简介
光源
• 激光光源 • 非激光光源 • 脉冲光源
光电器件
• 光电探测器 • 光电调制器 • 光电倍增管
02
光的干涉与干涉现象
干涉原理与分类
干涉原理
• 波的叠加原理 • 干涉现象的条件
干涉分类
• 双光束干涉 • 多光束干涉 • 薄膜干涉
物理光学在通信领域的应用
光纤通信
• 光纤的传输特性 • 光纤通信系统的设计与优化
光学无线通信
• 光学无线通信的原理 • 光学无线通信系统的设计与优化
物理光学在医疗领域的应用
激光医疗
• 激光切割 • 激光治疗
光学诊断
• 光学显微镜检查 • 光学成像技术
物理光学在科研领域的应用
光学测量
• 光学干涉测量 • 光学衍射测量
光学检测
• 光学传感器 • 光学检测系统
谢谢观看
THANK YOU FOR WATCHING
CREATE TOGETHER
DOCS
成像技术的应用与实例
成像技术的应用
• 制造光学仪器 • 制造摄影器材 • 制造医疗仪器
初中物理各章思维导图
初中物理各章 知识框架图
第一章《机械运动》思维导图
第二章《声现象》思维导图
第三章《物态变化》思维导图
第四章《光现象》思维导图
第五章《透镜及其应用》思维导图
第六章《质量与密度》思维导图
第七章《力》思维导图
第八章《运动和力》思维导图
第九章《压强》思维导图
第十章《浮力》思维导图
第十一章《功和机械能》思维导图
第十二章《简单机械》思维导图
第十三章《内能》思维导图
第十四章《内能的利用》思维导图
第十五章《电流和电路》思维导图来自 第十六章《电压与电阻》思维导图
第十七章《欧姆定律》思维导图
第十八章《电功率》思维导图
第十九章《电功率》思维导图
第二十章《电与磁》思维导图
第二十一章《电功率》思维导图
第二十二章《能源与可持续发展》思维导图
初中物理《光现象透镜》思维导图
光的折射
三线共面，两面异侧，两角不等 垂直界面入射时传播方向不变 光路可逆
对光线有会聚作用 远视眼及其矫正
凸透镜
成实像
透镜
成像规律
不成像
凹透镜 应用
成虚像 对光有发散作用 近视眼及其矫正 显微镜 望远镜
光的直线传播
光源 条件 光速
自然光源 人造光源 同种均匀介质 真空中传播：
光的色散
色光的三原色：红，绿，蓝 红外线，紫ቤተ መጻሕፍቲ ባይዱ线
光的反射
光的反射定律
镜面反射，漫反射
平面镜成像
成像特点 作图方法
倒立、缩小 倒立、等大
倒立，放大 平行光线
正立，放大
思维导图——4.2~4.5光现象
成像 特点
1、平面镜成像的特点：
（1）像和物的大小相等。
（等大）
（2）像和物到镜面的距离相等。 （等距） 像物对称 （3）像和物的连线与镜面垂直。 （垂直）
2、平面镜成像的原理：光的反射定律
3、像的特点：正立的、虚像。
4、实像、虚像 （1）实像：从物体发出的光，经过光学仪器后，由实际光线会聚而成的像。 实像可以用光屏承接，也可以用眼睛直接观察。如：小孔成的像。 （2）虚像：从物体发出的光，经过光学仪器后，进入人眼，由光线的反向 延长找到交点，确定为物体的像。 虚像不是实际光线会聚而成的，所有不能用光屏承接，只能用眼睛看到。
（4）入射角增大时，折射角也随着增大。
（5）光垂直射入另一种介质时（入射角=0°），传播方向不变
（折射角=0°），但也折射。（v变）。
ɑ真空 > ɑ气 > ɑ液 > ɑ固 v真空 > v气 > v液 > v固 光路的可逆性：在光的折射现象中，光路是可逆的。
像的特点：光的折射看到的是物体的虚像。
现象
（1）筷子“弯折”；
折射规律：
（1）折射光线与入射光线、法线在同一平面内。（三线共面）
（2）折射光线和入射光线分居法线两侧。
（两线分居）
（3）光从空气斜射入水或其他介质中时，折射角小于入射角
（折射光线向靠近法线的方向偏折）；
光从水或其他介质斜射入空气中时，折射角大于入射角
（折射光线向远离法线的方向偏折）；
总之，空气中的角大。
漫 反射：光线照到凹凸不平的表面上，发生的反射。 特征：入射光平行时，反射光不平行，向四面八方。
都遵循光的反射定律
我们能从不同角度看到物体，是因为光在物体的表面发生漫反射，如：黑板上的字。

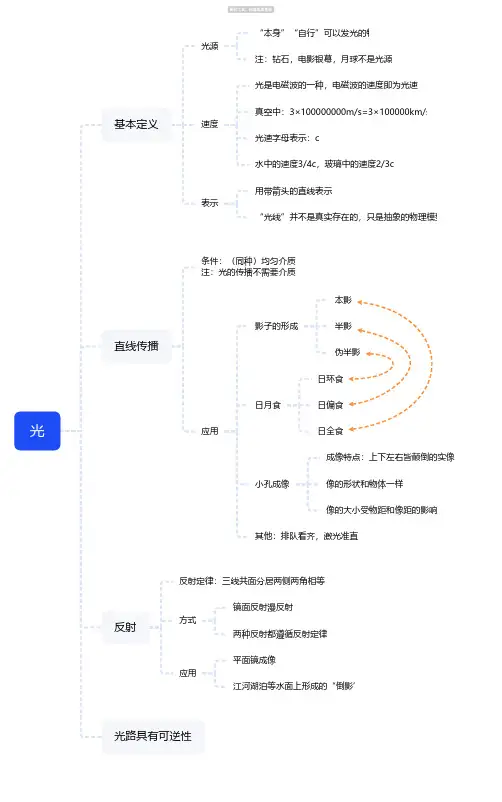

光的基本知识思维导图-八年级物理上册-知犀思维导图
光
基本定义
光源
“本身”“自行”可以发光的物
注：钻石，电影银幕，月球不是光源
速度
光是电磁波的一种，电磁波的速度即为光速
真空中：3×100000000m/s=3×100000km/s
光速字母表示：c
水中的速度3/4c，玻璃中的速度2/3c
表示
用带箭头的直线表示
“光线”并不是真实存在的，只是抽象的物理模型直线传播
条件：（同种）均匀介质
注：光的传播不需要介质
应用
影子的形成
本影
半影
伪半影
日月食
日环食
日偏食
日全食
小孔成像
成像特点：上下左右皆颠倒的实像
像的形状和物体一样
像的大小受物距和像距的影响
其他：排队看齐，激光准直
反射
反射定律：三线共面分居两侧两角相等
方式
镜面反射漫反射
两种反射都遵循反射定律
应用
平面镜成像
江河湖泊等水面上形成的“倒影”
光路具有可逆性。
人教版物理八年级上册光现象思维导图.docx
初中物理学习材料
鼎尚图文制作整理
光现象思维导图
光的基本规律在生活中应用
直线、反射、折射
光的三个基本规律思维导图
光源
光的直线传播光的反射光的折射
现象
①夜空探照灯的光柱②手影游戏，人的影子③日食、月食成因④小孔成像、站队
现象①平静湖面上的倒影②光滑物体表面反光③成语典故猴子捞月④照镜子（生活中）
现象
①河水变浅
②水中的筷子变弯③雨后彩虹④海市蜃楼
光的直线传播规律：光在同种均匀介质中沿直线传播；光在真空中传播速度约为v=3×108
m/s
在其他介质中传播速度比真空和空气中小。
光的折射规律：光从空气斜射入水中或其他介质中时，折射光线向法线方向偏折，折射角小于入射角。
当入射角增大时，折射角也增大。
当光从空气垂直射入水中或其他介质中时，传播方向不变。
光路是可逆的。
光的反射定律：反射光线、入射光线、法线在同一平面内，反射光线入射光线分居法线两侧，反射角等于入射角。
光路是可逆的。
镜面反射和漫发射。
A.平面镜成像规律①成等大正立的虚像②像到镜面的距离与物到镜
面的距离相等
；○3像和物体的连线与镜面垂直。
平面镜成像的规律也可以表述为：平面镜所成的像与物体关于镜面对称。
B.光的基本规律在生活中应用潜望镜应用；凹面镜的应用；
探照灯；
汽车观后镜；
手电筒上的聚光灯等。
光的色散：
太阳光通过三棱镜折射发生光的色散把光分成红橙黄绿蓝靛紫。
看不见的光：红外线，紫外线。
【知识解析】第五章 光现象 思维导图-完整版课件
物
红
体
的
色光的混合
绿
颜
蓝
色
ቤተ መጻሕፍቲ ባይዱ
看不见的光
红外线 紫外线
色光的三原色
光现象第二节
反射光线、入射光线和法线都在同一平面内
光的反射定律
反射光线、入射光线分别位于法线的两侧
光
反射角等于入射角
的
反
分类
镜面反射
射
漫反射
光路的可逆性
入射光线 反射光线
光现象第三节
平
原理
光的反射定律
面
像与物大小相等
镜
特点
像与物到平面镜的距离相等
成
像与物体的连线与镜面垂直
像
的
虚像
特
不是由实际光线会聚 不能用光屏接收
点
应用
穿衣镜、潜望镜等
光的 折射特点
光 的 折 射
生活中的 折射现象
光现象第四节
光从空气斜射入水中 或其它介质中时
折射光线向法线方向偏折，折射角小于入射角 入射角增大时，折射角也增大
光从空气垂直射入水中或其它介质中时
传播方向不变
光路可逆
斜插入水中的筷子弯折
海市蜃楼
光现象第五节
概念
太阳光通过棱镜后被分解成各种颜色的光，这种现象叫光的色散
第五章光现象_知识结构图
第五章光现象知识结构图
定义：发光的物体
光源天然光源：如太阳、萤火虫
分类
人造光源：灯光、烛光
条件：光在同种均匀透明介质中沿直线传播
1.光的直线传播真空中为：3×108m s⁄空气中约为：3×108m s⁄
光速在水中约为空气中的3⁄4
在玻璃中约为空气中的2⁄3
应用：影子、日食、月食、小孔成像、激光准直、瞄准、排队
基本概念：一点：一面：二角：三线：
规律：
分类：镜面反射和漫反射
性质：在光的反射中，光路是可逆的
2.光的反射成像原理：光的反射定律
平面镜成像实质：反射光线反向延长线的交点
成像特点：
应用：改变光路、成像
光现象面镜性质：对光有会聚作用
凹而镜
球面镜应用：太阳灶、汽车头灯
性质：对光有发散作用
凸面镜
应用：汽车的后视镜
折射现象：光从一种介质斜射入另种介质时，传播方向会改变
3.光的折射规律：
性质：在光的折射中，光路是可逆的
应用：池水变浅、海市蜃楼
实验：白光通过三棱镜折射成七种颜色的光带
光的色散：表明：白光不是单色光，由红、橙、黄、绿、蓝、
靛、紫等色光组成
透明物体的颜色是由它透过的色光决定的
4.物体的颜色不透明物体的颜色是由它反射的色光决定的
光的三基色是：红、绿、蓝
光的三原色是：红、黄、蓝。
初中物理思维导图(清晰版)
思维导图初中物理
学物理，如雾里，雾里看物理，
勿理物理
初中物理思维导图（清晰版）
初中物理目录
第一章声现象
第1节：声音的产生与传播第2节：声音的特性
第3节：声的利用
第4节：噪声的危害和控制第二章光现象
第1节：光的直线传播
第2节：光的反射
第3节：平面镜成像
第4节：光的折射
第5节：光的色散
第三章透镜及其应用
第1节：透镜初中物理目录
第2节：生活中的透镜
第3节：凸透镜成像的规律第4节：眼睛和眼镜
第5节：显微镜和望远镜第四章物态变化
第1节：温度
第2节：熔化和凝固
第3节：汽化和液化
第五章电流和电路
第1节：两种电荷
第2节：电流和电路
第3节：串联和并联
第4节：电流的测量。
八年级物理光现象思维导图无水印
反射光线和入射光线 分居在法线的两侧
反射现象
反射角等于入射角
光现象
光的概念
能够发光的物体叫做光源 光在同种介质沿直线传播
光在真空中传播速度最快，约为300000000m/s光的三原：红绿蓝可见光光
红外线：遥控器 夜视仪等
不可见光
紫外线：杀菌机 洗碗机等
像与物体大小相等 像与物体到平面镜的距离相等 像和物体的连线与镜面互相垂直
平面镜所成的像是虚像
平面镜成像
折射：光从一个介质斜射入另一
种介质时，传播方向发生改变
概念
光从空气射入水中或其他介质，
折射角>入射角 折射角随入射角增大而增大
规律
垂直入射时传播方向不变
折射现象
光的折射与反射
反射光线、入射光线与 法线在同一平面内
