天线发射和接收性能指标
天线各指标对网络的影响
一、天线各指标对网络的影响（一）互调互调信号是两个或多个信号通过天线发射时，由于材料的非线性原因将产生三阶或更高阶的调制信号，并可能落在上行频带内，对上行信号造成干扰。
互调指标是天线的内部工艺水平和所用材质的集中表现，该指标会在天线长期使用过程中由于材料表面氧化、脱焊等原因逐渐恶化。
（二）驻波比驻波比（SWR）全称为电压驻波比（VSWR）。
在无线电通信中，天线与馈线的阻抗不匹配或天线与发信机的阻抗不匹配，高频能量就会在天线产生反射波，反射波和入射波在天馈系统汇合产生驻波。
电压驻波比过大，将缩短通信距离，反射功率将返回发射机功放部分，容易烧坏功放管，影响通信系统正常工作。
（三）增益相同的条件下，增益越高，信号覆盖的距离约远。
理论上天线增益下降1dB,覆盖距离将缩小12.2%；增益过低会造成覆盖不足，增益过高会造成越区覆盖。
（四）前后比指标前后比指标不达标的天线，天线的后瓣有可能产生越区覆盖，导致切换关系混乱、同邻频干扰，产生掉话，并增加了频率规划的难度和准确度。
（五）上旁瓣抑制上旁瓣抑制不达标，会导致高层信号混乱，同邻频干扰的几率大大增加；另外目前城区高楼较多，会对天线上旁瓣信号造成反射，增加了越区覆盖、异常覆盖情况出现的几率。
（六）交叉极化比指标交叉极化比指标反映的是正交振子的不相关性，该参数的好坏直接影响天线极化分集的效果，对改善上行信号质量有非常重要的作用。
二、天馈故障分析广西现阶段测试的主要工具为驻波比测试仪和互调测试仪，能够对驻波比、互调值和隔离度进行测试。
三阶互调指标是业界公认的无源器件综合性指标，它直接影响了产品的性能，是生产厂家在产品设计、生产、用料、工艺方面的集中体现。
同时，除天线外，还有三类因素会影响系统互调指标：一是射频器件原因，如滤波器、耦合器等器件自身互调指标不合格；二是馈线原因，如馈线进水、弯折；三是工程质量原因，如接头制作及连接不牢，接头内有金属屑等。
天线的驻波比表示天馈线与基站（收发信机）匹配程度的指标，不匹配时，发射机发射的电波将有一部分反射回来，在馈线中产生反射波，反射波到达发射机，最终产生为热量消耗掉。
发射机的性能指标介绍
发射机的性能指标介绍
发射机主要任务是完成有用的低频信号对高频载波的调制，将其变为在某一中心频率上具有一定带宽、适合通过天线发射的电磁波。
发射机的性能指标
可程式化输出设定，经由软体设定单一动作可多达16个输出点
尼龙加纤的强化塑胶外壳，可防止摔落及强力碰撞所造成之损坏
操作距离可打100公尺
接收机附输出电缆线，安装简单、快速
发射机三段式电源指示
可规划加速延迟设定（使天车运转更顺畅）
多重安全保护设计：
汉明码看门狗线路32位元不重复识别码
2只五速段落感摇杆
6个单速按键（含开机键）
1个紧急停止蘑菇头
1个旋转钥匙
2个2段式选择开关
2个3段式选择开关
多40个继电器输出（软体设定）
可安装常闭/常开继电器
支持被动式天线（另购）
操作温度–35℃～+80℃
发射机电源4个AA碱性电池/充电电池
接收机电源AC48/110/220/380V可选
防护等级IP65
识别码43亿组不重复识别码
汉明码≥4
广泛应用于电视，广播，雷达等各种民用、军用设备。
主要可分为调频发射机，调幅发射机，光发射机等多种类型。
天线的主要性能指标和相关知识
天线的主要性能指标1、方向图：天线方向图是表征天线辐射特性空间角度关系的图形。
以发射天线为例，从不同角度方向辐射出去的功率或场强形成的图形。
一般地，用包括最大辐射方向的两个相互垂直的平面方向图来表示天线的立体方向图，分为水平面方向图和垂直面方向图。
平行于地面在波束最大场强最大位置剖开的图形叫水平面方向图；垂直于地面在波束场强最大位置剖开的图形叫垂直面方向图。
描述天线辐射特性的另一重要参数半功率宽度，在天线辐射功率分布在主瓣最大值的两侧，功率强度下降到最大值的一半（场强下降到最大值的0.707倍，3dB衰耗）的两个方向的夹角，表征了天线在指定方向上辐射功率的集中程度。
一般地，GSM定向基站水平面半功率波瓣宽度为65°，在120°的小区边沿，天线辐射功率要比最大辐射方向上低9-10dB。
2、方向性参数不同的天线有不同的方向图，为表示它们集中辐射的程度，方向图的尖锐程度，我们引入方向性参数。
理想的点源天线辐射没有方向性，在各方向上辐射强度相等，方向是个球体。
我们以理想的点源天线作为标准与实际天线进行比较，在相同的辐射功率某天线产生于某点的电场强度平方E2与理想的点源天线在同一点产生的电场强度的平方E02的比值称为该点的方向性参数D=E2/E02。
3、天线增益增益和方向性系数同是表征辐射功率集中程度的参数，但两者又不尽相同。
增益是在同一输出功率条件下加以讨论的，方向性系数是在同一辐射功率条件下加以讨论的。
由于天线各方向的辐射强度并不相等，天线的方向性系数和增益随着观察点的不同而变化，但其变化趋势是一致的。
一般地，在实际应用中，取最大辐射方向的方向性系数和增益作为天线的方向性系数和增益。
另外，表征天线增益的参数有dBd和dBi。
DBi是相对于点源天线的增益，在各方向的辐射是均匀的；dBd相对于对称阵子天线的增益dBi=dBd+2.15。
相同的条件下，增益越高，电波传播的距离越远。
4、入阻输入阻抗输抗是指天线在工作频段的高频阻抗，即馈电点的高频电压与高频电流的比值，可用矢量网络测试分析仪测量，其直流阻抗为0Ω。
天线的主要性能指标
天线的主要性能指标天线是无线通信系统中的重要组成部分，它的性能直接影响到通信系统的稳定性、可靠性和性能。
天线的主要性能指标可以分为以下几个方面。
1.频率范围：天线的频率范围是指天线能够工作的频率范围。
不同的无线通信系统需要不同的频率范围，因此天线的频率范围应该能够覆盖所需的频率范围。
2.增益：天线的增益是指天线在特定方向上相对于理想同轴电缆天线的功率增加量。
增益越高，天线的接收和发射效果就越好。
增益与天线的指向性有关，指向性越高，增益越高。
3.方向性：天线的方向性是指天线在空间范围内辐射和接收电磁信号的特性。
天线的方向性可以通过天线的辐射图来表示，主要包括主瓣方向和边瓣。
4.波束宽度：波束宽度是指天线主瓣的宽度，也可以理解为天线对信号的接收和发送的方向选择性。
波束宽度越小，方向选择性越好，但覆盖范围也会减小。
5.阻抗匹配：天线的阻抗匹配是指天线的输入阻抗与馈线的阻抗保持一致。
阻抗匹配不好会导致信号的反射和损耗，影响信号的传输质量。
6.驻波比：驻波比是指天线输入端口处的反射波和传输波之比。
驻波比越小，说明天线的阻抗匹配越好，信号的传输质量越好。
7.前后比：前后比是指天线在其中一方向上的辐射功率与在反方向上的辐射功率之比。
前后比越大，说明天线的方向性越好，信号的传输干扰越小。
8.极化方式：天线的极化方式有垂直极化、水平极化、圆极化等。
天线的极化方式应与无线通信系统的极化方式一致，以保证信号的传输效果。
9.环境适应性：天线的环境适应性是指天线在不同的环境条件下的性能表现。
例如，天线在恶劣天气条件下的性能是否稳定，是否受到周围物体的干扰等。
10.承载能力：承载能力是指天线能够承受的最大功率。
天线的承载能力应该能够满足无线通信系统所需的功率要求，以确保天线的稳定运行。
总之，天线的性能指标决定了它在无线通信系统中的适用性和性能表现。
无论是接收还是发射信号，在选购天线时，需要根据具体的应用需求，选择适合的天线，并通过合理的安装和调试，实现最佳的通信效果。
天线的五个基本参数
天线的五个基本参数
1 关于天线的五个基本参数
天线作为无线通讯的核心技术受到各路观众的广泛关注，五个主
要的 parametric 参数是天线特性的重要参考指标，包括增益、驻波比、半功率角、垂直波束宽度和水平波束宽度。
1 增益
增益(也被称为功率增益)是衡量天线收发能力的重要性能指标，
多用来衡量天线的信号增益真实性，一般越大表示接收和发射信号能
力越强。
一个常见单位是dBi，它是相对于理想天线的增益。
2 驻波比
驻波比是衡量天线稳定性的重要指标，表示通过某一频率的有功
功率与负载的比例，驻波比越高，表示天线稳定性越强。
3 半功率角
半功率角是衡量天线波束宽度的重要指标，是指在半功率容量点
(3dB点)处，天线发出和接收能量线与光轴之间夹角，这个角度越小，表示天线空间分布越集中，优度越高。
4 垂直波束宽度
垂直波束宽度是指一条水平线上，从天线输出的重要能量路径两
头向垂直方向投射的角度。
它受到天线结构的影响很大，我们一般认
为越窄的波束宽度，表示发射的范围越窄，表示天线的利用效率越高。
5 水平波束宽度
水平波束宽度是指一条垂直线上，从天线输出的重要能量路径两头向水平方向投射的角度，是衡量天线射向性的重要指标。
天线的水平波束宽度越窄，表示波束能量线对水平方向的散射越少，传输效率越高。
总之，增益、驻波比、半功率角、垂直波束宽度和水平波束宽度都是专业从事无线通信设计必备的参数，这五个参数从不同的角度反映了天线的性能，所有的参数都应该按照项目特点来进行综合评估。
天线平均增益

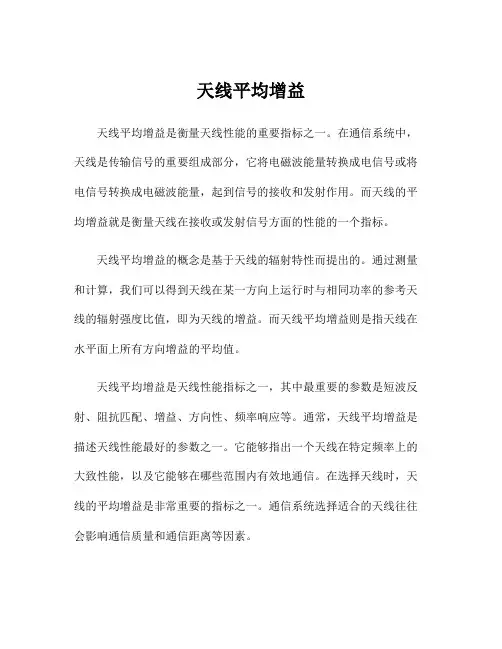

天线平均增益天线平均增益是衡量天线性能的重要指标之一。
在通信系统中，天线是传输信号的重要组成部分，它将电磁波能量转换成电信号或将电信号转换成电磁波能量，起到信号的接收和发射作用。
而天线的平均增益就是衡量天线在接收或发射信号方面的性能的一个指标。
天线平均增益的概念是基于天线的辐射特性而提出的。
通过测量和计算，我们可以得到天线在某一方向上运行时与相同功率的参考天线的辐射强度比值，即为天线的增益。
而天线平均增益则是指天线在水平面上所有方向增益的平均值。
天线平均增益是天线性能指标之一，其中最重要的参数是短波反射、阻抗匹配、增益、方向性、频率响应等。
通常，天线平均增益是描述天线性能最好的参数之一。
它能够指出一个天线在特定频率上的大致性能，以及它能够在哪些范围内有效地通信。
在选择天线时，天线的平均增益是非常重要的指标之一。
通信系统选择适合的天线往往会影响通信质量和通信距离等因素。
天线平均增益的大小与天线的发射和接收能力有关。
对于一定的天线，在其有效收发区域内，天线平均增益越大，其发射和接收能力就越强，其通信距离也就越远。
因此，天线的平均增益可以看作是衡量天线传输能力和质量的一个指标。
在实际应用中，天线平均增益往往是衡量天线性能的重点，一些性能好的天线的平均增益可以达到30dB以上。
很明显，随着通信市场的发展，通信技术也不断更新，对天线的性能要求也不断提高。
因此，天线设计和技术也在不断升级和发展。
我们可以看到，无线通信在现代社会中已经普及，而天线平均增益一直是无线通信有关领域的重要研究方向之一。
为了提高通信质量和通信距离，未来的天线将会越来越精细化和高效化，其平均增益也将会逐渐提高。
综上所述，天线平均增益是衡量天线性能的一项重要指标。
它可以有效地反映天线的传输能力和通信质量，被广泛应用于通信系统中。
而随着通信技术的不断发展，在未来，天线平均增益将成为天线技术领域中最重要的技术指标之一。
接收机的技术指标
接收机的技术指标接收机是一种电子设备，用于接收和放大从天线或其他信号源接收到的无线电信号，并将其转换为可用于音频、视频或数据输出的信号。
接收机的技术指标涉及到很多方面，下面将详细介绍一些常见的技术指标。
1.频率范围：接收机的频率范围指的是它能够接收的信号的频率范围。
不同的接收机可以接收不同频率范围的信号，比如广播接收机通常可以接收AM、FM等调频信号。
2.灵敏度：接收机的灵敏度指的是它能够接收到弱信号的能力，一般以一些特定的信噪比来描述，例如10米微伏的信号在50dB的信噪比下能够被正确识别。
3.带宽：接收机的带宽是指它能够处理的信号频率范围，通常以赫兹（Hz）为单位表示。
较宽的接收机带宽可以接收更多的信号，但也需要较高的处理能力。
4.选择性：接收机的选择性指的是它在接收到多个信号时，能够选择感兴趣的信号而抑制其他干扰信号的能力。
选择性越好，接收机对干扰的抑制能力就越强。
5.动态范围：接收机的动态范围是指它能够同时处理的最大和最小信号强度之间的差异范围。
较大的动态范围可以处理更广泛的信号强度，从而提高接收机的性能。
6.硬件参数：接收机的硬件参数包括输入阻抗、输出阻抗、增益、效率等。
这些参数影响着接收机的性能和适用范围。
7.抗干扰性：接收机的抗干扰性指的是它在存在干扰信号时的工作表现。
抗干扰性好的接收机可以在强干扰环境中正常工作而不受干扰的影响。
8.多通道：一些接收机具有多通道接收功能，可以同时接收多个信号，并进行独立处理或合并处理。
9.解调方式：接收机可以使用不同的解调方式，如调幅解调（AM）、调频解调（FM）、调相解调（PM）等，以及数字信号解调方式等。
10.数据传输速率：对于数字接收机，数据传输速率是一个重要的技术指标。
它表示接收机能够处理的最大数据传输速率。
11.电源要求：接收机的电源要求包括工作电压、功率消耗等方面的要求，这些要求决定了接收机在不同环境下的适用性。
以上介绍的只是一些常见的接收机技术指标，实际上还有很多其他因素需要考虑，如尺寸、重量、成本等。
天线基础知识
天线基础知识天线基础知识天线在无线电通信技术中是起到发射或接收电磁波的作用，天线性能的优良与否，往往在无线通信中起到事半功倍的作用。
从原理上讲，发射天线和接收天线是互易的，但在实际应用中还是有差别的。
一副在某一段频率上发射性能优良的天线，一定也是在该段频率上接收性能优良的接收天线，但随便一条能接收的天线，却不一定也是优良的发射天线。
大部分研究和讨论天线的文章、资料都偏重于发射方面，其实，关于天线的接收方面也有很大的考究，这一点，对我们侧重无线电接收的爱好者来说，往往显得尤为重要。
一般来说（除了发射和接收共用的天线），发射天线为了突出和强调发射效果，往往采用谐振天线（窄带天线），而接收天线却往往采用非谐振天线（宽带天线），即使接收天线回路在某些频率上存在谐振，但天线回路衡量谐振程度的品质因数（Q值）还是比较低的，这样的天线基本上可以看成是非谐振天线。
如果用想同一条天线来完成全波段接收，包括V/U波段，甚至到1G以上频率的接收，最好是选择一些厂家经过专门设计的宽带天线，有些宽带天线可以工作在500KHz-1500MHz的频率范围内，但宽带天线（非谐振天线）接收弱信号的效果总是不如窄带天线（谐振天线）。
至于随便拿来一条几米长的导线或是其它的天线充当全频天线来搞全频接收，肯定不会有好的效果。
衡量一个天线发射和接收性能的优劣，主要有这样几个技术指标。
一、天线效率天线效率和架设天线的导体材质、天线形状、工作频率、天线长度、天线架设高度有关。
1、天线材质尽量选择导电性能好、电阻率低的金属材料，如银、铜、铝等。
由于银线材的成本太高，所以实际应用中最好选择电工纯铜线.由铜矿石冶炼后，除去杂质，尤其要减少氧化物，再通过电解后得到电解铜，然后拉成丝。
这种电工纯铜的杂质少，电阻率很低。
一些正规国营电线厂生产的电线和漆包线都属于这类线材。
现在市场上还常常见到一些乡镇企业或个体户用回收的废旧铜冶炼后（再生铜）生产的电线，这种铜线材所含杂质较多，电阻率也较大，如果用这种线材制做天线时，天线的效果不会很好，往往还会增大接收时的白噪声，不利于弱信号的接收。
wifi天线指标要求
wifi天线指标要求
WiFi天线的指标要求主要包括以下几个方面：
1.增益：天线的增益是衡量其接收和发射能力的重要指标。
增益越高，天线对信号的敏感
度越好，能够提高无线通信的覆盖范围和数据传输速率。
2.辐射图案：辐射图案描述了天线在不同方向上的辐射强度分布。
对于WiFi天线，通常
需要全向辐射天线以实现室内环境的全方位覆盖，而对于室外环境或需要远距离传输的场景，定向辐射天线更为适用，因为它们在特定方向上具有较高的辐射强度。
3.辐射效率：天线的辐射效率是衡量其能量转换效率的指标，即辐射功率与输入功率的比
值。
理想情况下，天线的辐射效率应该接近100%，这意味着所有的输入能量都转换为电磁波辐射出去。
然而，实际的天线会因为各种因素（如热损耗、介电损耗等）而产生能量损失。
为了提高天线的辐射效率，需要尽可能增加辐射电阻并降低损耗电阻。
4.特性阻抗：特性阻抗描述了天线在不同频率下的电阻和电抗特性。
理想情况下，天线的
特性阻抗应该与传输系统的阻抗相匹配，以实现高效的能量传输。
这可以通过调整天线的形状、尺寸、工作波长、馈电点以及周围环境等因素来达到。
天线的基本参数
天线的基本参数
天线是一种用来发射或接收无线电波的装置，它是无线电信号传输的关键部件。
天线是无线电系统的最重要部分，因此其参数决定了无线电系统的性能。
本文将讨论天线的常用参数，包括相对增益、发射功率和功率比等，以便读者了解相关知识。
首先，相对增益是指天线将输入功率转换为输出功率的性能指标。
它的大小可以用分贝dB(dB)来表示，它的值受天线的结构、尺寸等
参数影响。
一般情况下，相对增益越大，天线就能发射出越强的信号。
其次，天线的发射功率也是一个重要参数，它决定了信号传输的质量和距离。
一般情况下，发射功率越高，信号强度就越强，传播距离就越远。
第三，功率比也叫做辐射因数，它描述的是天线发射所有功率所辐射的信号比例。
一般来说，功率比越大，信号传播距离就越远。
还有一些其他重要参数，如天线阻抗，它决定了天线与电路之间电阻的大小，换句话说，天线阻抗会影响信号波形和传播范围。
此外，还有辐射偏振度，它决定了天线不同方向发射的信号强度；还有转动因数，它是指将天线旋转到极端方向时发射功率的百分比。
本文的目的是让读者了解天线的基本参数，它们是构成无线电系统的重要组成部分，比如相对增益、发射功率、功率比等，是决定无线电系统性能的重要指标。
此外，天线阻抗、辐射偏振度和转动因数也是重要的参数。
通过对这些参数的正确设置，可以实现最佳的无线通信效果。
天线因子 单位-概述说明以及解释
天线因子单位-概述说明以及解释1.引言概述部分的内容可以包括对天线因子单位的定义和重要性的介绍。
【1.1 概述】天线因子是衡量天线性能的重要指标之一。
在无线通信和电磁波传输中，天线因子用于描述天线的接收和发射效果。
它是指在给定的条件下，天线所接收或发射的信号功率与理想天线（理想天线是指不存在损耗、辐射方向性完美的天线）接收或发射的信号功率之比。
天线因子的单位一般使用分贝（dB）作为度量单位。
因为天线因子是一个比值或者增益，所以使用分贝来表示天线因子可以更加直观地反映出天线性能的优劣。
一般情况下，天线因子的值越大，表示天线接收或发射效果越好。
在实际应用中，天线因子是一个非常关键的参数。
它直接影响着无线通信的距离、信号传输质量和网络覆盖范围等因素。
不同的应用场景对天线因子有不同的要求。
例如，在移动通信领域，天线因子直接关系到移动设备的信号强度和网络覆盖的稳定性。
在无线电广播领域，则需要天线因子能够实现较大的接收范围和良好的信号质量。
总之，天线因子作为衡量天线性能的重要指标，其单位为分贝，对于无线通信和电磁波传输具有重要意义。
在本文接下来的内容中，我们将介绍天线因子的具体计算方法、影响因素以及其在不同领域的应用等方面内容，以期更加深入地理解和应用天线因子。
文章结构部分的内容如下：1.2 文章结构本文共分为引言、正文和结论三个部分。
引言部分从概述、文章结构和目的三个方面介绍了本文的内容和目标。
概述部分简要介绍了天线因子单位的重要性和应用背景。
文章结构部分则给出了整篇文章的大纲和主要章节，为读者提供了整体的把握。
最后，目的部分明确了本文的研究目标和意义，为读者建立了合理的期望。
正文部分根据大纲分为了三个要点：第一个要点、第二个要点和第三个要点。
每个要点将会详细介绍天线因子单位的相关知识和应用。
每个要点之间具有逻辑关联，因此读者可以循序渐进地理解天线因子单位的不同方面。
结论部分总结了正文中的要点，并提供了对未来发展的展望。
天线的机械指标
天线的机械指标1. 引言天线是无线通信系统中非常重要的组成部分，它负责将电磁波从发射端传输到接收端，实现信号的传输和接收。
天线的机械指标是评估天线性能的重要参数，包括天线的尺寸、重量、机械强度等方面。
本文将详细介绍天线的机械指标及其影响因素。
2. 天线尺寸天线尺寸是指天线在空间中所占据的体积大小。
天线尺寸与工作频率密切相关，一般来说，工作频率越高，天线尺寸越小。
这是因为在高频率下，电磁波波长较短，需要更小的物理结构来实现有效辐射和接收。
天线尺寸还与天线类型有关。
不同类型的天线具有不同的结构和设计原理，因此其尺寸也会有所差异。
例如，常见的全向天线、定向天线和扇形天线在尺寸上存在明显差异。
此外，天线材料也会对尺寸产生一定影响。
一些特殊材料具有良好的导电性能和机械强度，可以实现更小尺寸的天线。
3. 天线重量天线重量是指天线本身的质量。
天线重量直接影响到安装和携带的便利性，因此在设计天线时需要尽可能减小其重量。
天线重量与材料选择、结构设计密切相关。
优选轻质材料可以有效降低天线的重量，如碳纤维、铝合金等。
同时，采用合理的结构设计，减少冗余材料的使用也有助于降低天线的重量。
在实际应用中，还需要考虑到天线所需承受的环境载荷。
例如，在航空航天领域，由于飞行器对重量要求较高，需要特殊设计轻巧的航空天线。
4. 天线机械强度天线机械强度是指天线在外部力作用下不发生破坏或损坏的能力。
在实际应用中，天线常常需要经受各种环境条件下的振动、冲击和风压等影响。
因此，保证天线具有足够的机械强度是非常重要的。
提高天线的机械强度可以从材料选择和结构设计两个方面入手。
选用高强度的材料，如钛合金、不锈钢等，能够增加天线的抗拉伸和抗压能力。
同时，合理的结构设计，如增加支撑结构、采用防震设计等措施，也可以提高天线的机械强度。
5. 影响天线机械指标的因素天线的机械指标受多种因素影响，主要包括以下几个方面：5.1 材料选择材料选择是影响天线机械指标的重要因素之一。
天线主要指标
下面表格中黑色字体是天线常规指标，蓝色字体是衡量每个天线厂家，天线产品性能好坏的指标。
下面列出每种天线特有的指标，没有列出是其它天线通用指标。
双极化天线指标：端口隔离度Isolation （dBi）
交叉极化鉴别率Cross Polar Discrimination（dBi）
全向天线指标：不圆度Poattern Ripple （dBi）
赋形天线指标：第一上副瓣抑制：First Upper Sidelobe Level（dBi）
第一下零深填充：第一下零深填充 First Lower Null Fill （dBi）
和常规天线相比增益会降低。
固定电下倾天线指标：电下倾 Electrical Downtilt （0）电下倾天线增益会降低。
Axial Ratio 这种天线在基站天线中很少用。
天线调试匹配方法
天线调试匹配方法天线调试是指根据不同的需求和条件来调整天线的性能和参数，以获得最佳的工作效果和性能。
天线调试匹配是天线调试的一个重要方面，通过调整天线与发射或接收设备之间的匹配，可以最大限度地提高天线的性能。
天线调试匹配的目标是使天线的输入阻抗与发射或接收设备的输出（或输入）阻抗之间达到最佳匹配。
当输入阻抗与输出阻抗之间存在差异时，会引起一些问题，如信号反射、信号损耗、波形失真等。
通过匹配网络的调整，可以改善这些问题，提高信号传输质量和接收灵敏度。
在进行天线调试匹配时，需要考虑以下几个关键因素：1.阻抗匹配：阻抗匹配是天线调试匹配的核心内容。
一般来说，天线的设计阻抗是50欧姆。
如果发射或接收设备的输出（或输入）阻抗无法与之匹配，就需要采用合适的匹配网络进行调整。
常用的匹配网络有二分之一波长变压器、LC并联网络、LC串联网络等。
2.频率调整：天线的工作频率是调试匹配的另一个重要因素。
天线的工作频率会影响到天线的大小、形状以及其他参数。
要根据实际需求和设备的工作频率来调整天线的匹配。
一般来说，调整天线的频率可以通过改变天线的长度、增加或减少天线的辐射元件等方式实现。
3.天线辐射方向性：天线的辐射方向性是调试匹配的另一个关键因素。
一般来说，天线的辐射方向性与天线的尺寸和形状有关。
要根据实际需求和环境条件来调整天线的辐射方向性。
调整天线的辐射方向性可以通过改变天线的辐射元件的尺寸、改变天线的辐射面积等方式实现。
4.天线增益和效率：天线的增益和效率是天线调试匹配的重要指标。
天线的增益和效率会影响到天线的信号传输质量和接收灵敏度。
要根据实际需求和应用场景来调整天线的增益和效率。
调整天线的增益和效率可以通过改变天线的尺寸、形状、辐射元件的设计以及增加辅助元件等方式实现。
在进行天线调试匹配时，还需要注意以下几点：1.温度效应：天线的性能和参数会受到环境温度的影响。
因此，在进行天线调试匹配时，需要考虑到环境温度的变化对天线的影响，并进行相应的调整。
星链接收天线指标
星链接收天线指标星链接收天线是一种用于接收卫星信号的天线系统，它具有一系列的指标来评估其性能和适用范围。
本文将介绍几个关键的指标，包括增益、波束宽度、极化、频率范围和轨道跟踪能力。
首先是增益，它是衡量天线接收信号能力的重要指标。
增益越高，天线接收信号的效果越好。
增益的单位通常以dBi（dB相对于一个理想点源天线）或dBd（dB相对于一个半波振子天线）表示。
增益的大小取决于天线的结构和设计，一般来说，大型天线具有较高的增益。
其次是波束宽度，它是指天线主瓣的宽度。
波束宽度越小，天线的指向性越强。
波束宽度的单位通常以度（°）来表示。
较小的波束宽度意味着天线能够更准确地指向卫星，从而提高接收信号的效果。
极化是指天线电磁波场的振动方向。
常见的极化方式有水平极化和垂直极化。
在使用天线时，必须与卫星的极化方式相匹配，否则可能导致信号损失。
因此，天线的极化方式是选择天线的重要考虑因素之一。
频率范围是指天线能够接收的频率范围。
不同的卫星系统使用不同的频率，因此天线的频率范围必须与卫星信号的频率范围相匹配。
一般来说，天线的频率范围越宽，适用的卫星系统就越多。
最后是轨道跟踪能力，它是指天线能够跟踪卫星的能力。
卫星通常处于运动状态，因此天线必须具备跟踪卫星的能力，以保持与卫星的连续通信。
轨道跟踪能力取决于天线的机械结构和控制系统。
星链接收天线的指标包括增益、波束宽度、极化、频率范围和轨道跟踪能力。
这些指标直接影响到天线的性能和适用范围。
在选择和使用天线时，我们需要根据具体的需求和卫星系统的要求来评估这些指标，以确保获得良好的接收效果。
天线的指标与结构
天线的指标与结构
天线的指标是指天线的性能参数，常见的指标有增益、方向性、频率范围、驻波比、工作带宽、极化方式等。
1. 增益：天线的增益是指天线在某一方向上辐射或接收的能量相对于参考天线（理想点源天线）的增益。
增益越高表示天线的辐射或接收能力越强。
2. 方向性：天线的方向性是指天线在不同方向上的辐射或接收能力不同。
一般来说，天线的方向性越强，辐射或接收的能量越集中。
3. 频率范围：天线的频率范围是指天线能够工作的频率范围。
不同的天线适用于不同的频率范围。
4. 驻波比：天线的驻波比是指天线输入端的驻波比，用来描述天线输入端的匹配情况。
驻波比越小，表示天线的输入端匹配度越好。
5. 工作带宽：天线的工作带宽是指天线能够正常工作的频率范围。
工作带宽越大，表示天线能够在更广泛的频率范围内工作。
6. 极化方式：天线的极化方式是指天线辐射或接收电磁波时的电场或磁场方向。
常见的极化方式有垂直极化、水平极化、圆极化等。
天线的结构根据不同的应用和工作频率可以有很多种形式，常见的天线结构包括：
1. 线性天线：如半波长天线、全波长天线、偶极子天线等。
2. 短天线：如螺旋天线、贴片天线、微带天线等。
3. 阵列天线：由多个天线元件组成的天线阵列，可以实现更强的方向性和增益。
4. 反射天线：如抛物面天线、开口天线等，通过反射面来增强辐射或接收能力。
5. 微波天线：如波导天线、开槽天线等，适用于高频率和微波频段的应用。
不同的天线结构适用于不同的应用场景和工作频率，选择适合的天线结构可以提高天线的性能和效果。
天线标准解读
天线标准解读
天线标准是一个用来规定和评估天线性能和设计规则的系统性文件。
以下是对天线标准的解读：
天线的工作频率：天线的工作频率是指天线能够辐射或接收的信号频率范围。
这个范围通常称为天线的带宽。
例如，某个天线的带宽是2.3GHz~2.5GHz，则它能够将该频段内的信号有效辐射出去或接收进来，而该频段外的信号例如2GHz，则无法通过该天线辐射或接收。
天线的增益：天线是无源器件，它并不会增大信号强度。
天线的增益通常指最大辐射方向的功率增益值，可以理解为天线在特定方向上的辐射能力，增益越大，天线辐射的能量也越集中，在相应方向上辐射能力越强，信号传输距离越远。
天线的主要性能参数：除了工作频率和增益外，天线还有许多其他性能参数，如电压驻波比、辐射参数等。
电压驻波比是衡量天线与馈线匹配程度的重要指标，一般要求小于或等于2.0。
辐射参数包括主瓣、副瓣、半功率波束宽度、增益等，这些参数决定了天线的辐射特性和方向性。
天线的设计规则：天线的设计规则是根据天线标准制定的，包括天线的尺寸、结构、材料、制造工艺等方面的规定。
这些规则确保了天线的性能和可靠性，同时也方便了天线的生产和应用。
总之，天线标准是一个系统性文件，它规定了天线的性能和设计规则，为天线的生产和应用提供了指导和依据。
天线的基本电参数
天线的基本电参数天线是⽆线电设备系统实现能量转换的装置，天线性能的好坏直接影响⽆线电设备系统性能的优劣。
⼈们⽤天线的电参数来衡量天线性能的好坏。
例如，描述天线能量转换和⽅向特性的电参数有：天线输⼊阻抗、天线⽅向图、天线增益和天线效率等；描述天线极化特性的电参数有：轴⽐和极化隔离度等。
本章简述这些参数的概念和定义。
另外，由天线互易定理可知，按照发射天线定义的电参数，同样适⽤于接收天线。
1.4.1 ⽅向图1.⽅向图的定义天线⽅向图是表征天线辐射特性（场强振幅、相位、极化）与空间⾓度关系的图形，⽤来表征天线向⼀定⽅向辐射电磁波的能⼒。
对于接收天线⽽⾔，是表⽰天线对不同⽅向传来的电波所具有的接收能⼒。
天线的⽅向性特性曲线通常⽤⽅向图来表⽰。
⽅向图可⽤来说明天线在空间各个⽅向上所具有的发射或接收电磁波的能⼒。
2.⽅向图的表⽰法完整的⽅向图是⼀个三维的空间图（见图1.4.1（a））。
它是以天线相位中⼼为球⼼（坐标原点），在半径r⾜够⼤的球⾯上，转动天线⽅位⾓或俯仰⾓，逐点测定其辐射特性绘制⽽成的。
三维空间⽅向图尽管可以利⽤已有软件⽅便地进⾏测绘，但在实际⼯程应⽤中，⼀般只需测得⽔平⾯H和垂直⾯E⽅向图即可（见图1.4.1（b））。
图1.4.1 三维空间图图1.4.2为4种天线的⽅向图，分别是（a）常规抛物⾯天线；（b）喇叭天线；（c）半波振⼦天线；（d）鞭状天线；以帮助⼤家对不同的⽅向图加深了解。
3.⽅向图的测量坐标绘制天线的平⾯⽅向图通常采⽤极坐标（见图1.4.3（a）、（b））和直⾓坐标（见图1.4.3（c））形式，还可以采⽤3D（见图1.4.3（d））⽅向图形式。
极坐标绘出的⽅向图形象直观，但对⽅向性很强的天线难以精确地表⽰；直⾓坐标恰与其相反，它虽不直观，但可以精确地表⽰强⽅向性天线的⽅向图。
⽅向图纵坐标有相对功率、相对场强和对数3种形式，常⽤的是对数形式。
⽅向图是⽤波瓣最⼤值归⼀的相对⽅向图。
图1.4.2 典型的天线⽅向图图1.4.3 半波偶极⼦天线⽅向图坐标1.4.2 副瓣和半功率波束宽度1.副瓣（旁瓣）电平天线⽅向图通常有许多波瓣，除了最⼤辐射强度的主瓣之外，其余均称为副瓣（或旁瓣），与主瓣相反⽅向的旁瓣称为背瓣（或后瓣）（参见图1.4.1（a））。
