计算凹模外形尺寸、选择典型组合
L=2(L1+L2) L1∥=15.2+15.2+3=33.4 L1⊥=67/2=33.5 L2按表2.5－1查得为30 L∥=2(L1∥+L2)=2×(33.4+30)=126.8 L⊥=2(L1⊥+L2)=2×(33.5+30)=127 （3）判断送料方向 ∵ L1∥ =126.8≤L1⊥=127
2.5 计算凹模外形尺寸、选择典型组合
2.5.3 本例凹模外形尺寸的计算，确定典型组合 （1）由排样图确定各凹模型孔位置如图2-19所示。
（在排样图上有两侧刃孔）。
图２-19 凹模型孔位置
2.5 计算凹模外形尺寸、选择典型组合
（2）确定凹模外形尺寸，在本例中已计算压力中心在距落 料型孔中心6.6mm处。 外形尺寸按下式计算
计算凹模外形尺寸、选择典型组合

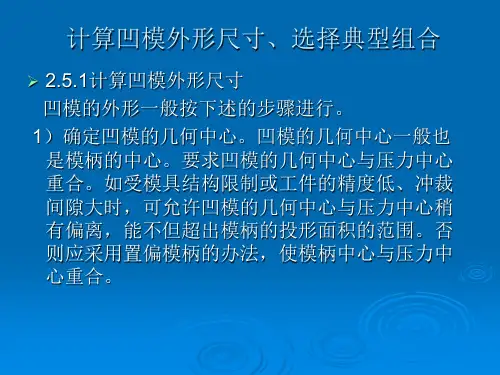

2.5.1计算凹模外形尺寸 凹模的外形一般按下述的步骤进行。
1）确定凹模的几何中心。凹模的几何中心一般也 是模柄的中心。要求凹模的几何中心与压力中心 重合。如受模具结构限制或工件的精度低、冲裁 间隙大时，可允许凹模的几何中心与压力中心稍 有偏离，能不但超出模柄的投形面积的范围。否 则应采用置偏模柄的办法，使模柄中心与压力中 心重合。
2.5 计算凹模外形尺寸、选择典型组合
2）初步计算外型尺寸。
L＝2（L1＋L2）
(2－14)
式中 L－凹模的长度或宽度方向的尺寸；
L1－凹模几何中心到最远型孔孔壁的距离。
L2－凹模几何中心最远型孔孔壁到凹模边 缘的距离。查表2-9选用
3）选取标准值，确定凹模厚度。
2.5 计算凹模外形尺寸、选择典型组合
2.5.2 选择典型组合 选择典型组合时应考虑如下几方面的问题。 确定模具类型：是级进模（单工序模）还是复合模。
