可控硅电路选型分析
可控硅整流电路分析
可控硅整流电路分析一、可控硅整流电路的基本原理可控硅是一种半导体开关器件，由四层PNPN结构组成。
其工作原理基于PN结、P型耗尽区和控制电压的作用。
在正半周中，当控制电极施加正向火电压时，控制电流通过可控硅的上一层，使得P1-N1结反偏，形成障碍层，此时即使主极间加上反向电压也无法导通，所谓双向封锁；当控制电极去掉电压时，障碍层消失，主极间再加上正向电压，即可导通。
在负半周中，主极间加上正向电压时，P1-N1结正常导通，但是当控制电极加上正向电压时，由于N2层和P2层之间存在空间电荷区，从而隔断主极电压，所谓单向封锁。
可控硅整流电路利用可控硅开关功能的特点，将交流输入电压转换为直流输出电压。
二、可控硅整流电路的工作模式1.单向导通模式在单向导通模式下，可控硅的控制电极与主极间保持正向电压，使得可控硅导通。
此时，整流电路将输入交流电转换为单向的脉动直流电。
2.单向封锁模式在单向封锁模式下，可控硅的控制电极断开电压，使得可控硅反向阻断。
此时，整流电路不导通，输入交流电被隔断。
3.双向导通模式在双向导通模式下，可控硅的控制电极与主极间交替加上正向电压和零电压，以周期性地使可控硅导通和阻断。
此时，整流电路可以实现无脉动的双向直流输出。
三、可控硅整流电路的性能分析1.效率可控硅整流电路的效率被定义为直流输出功率与交流输入功率的比值。
效率通常由两部分组成：导通时段的效率和封锁时段的效率。
导通时段的效率取决于主极间的导通电压和电流，而封锁时段的效率取决于可控硅的电压封锁和损耗。
2.波形畸变可控硅整流电路的输出波形通常具有一定的畸变，主要表现为谐波含量较高。
这是由于可控硅导通和封锁时存在过渡时间，以及可控硅的非线性特性所导致的。
为了减小波形畸变，可以采用增加可控硅数目、增加电感和电容滤波等方法。
3.动态响应总结：可控硅整流电路是一种常用的电力电子器件，通过可控硅的开关功能实现交流电转换为直流电。
可控硅整流电路的工作模式包括单向导通、单向封锁和双向导通。
单向可控硅及其应用电路分析
单向可控硅及其应用电路分析单向可控硅（Thyristor）是一种常见的半导体器件，也是一种特殊的二极管。
单向可控硅由四个PN结组成，它具有三个电极：阳极（A）、阴极（K）和控制极（G）。
它的工作原理是通过控制极对可控硅进行控制，使其从关状态转变为导通状态。
单向可控硅具有可控性、低开通压降和高阻断电压等优点，因此在各种电力电子应用中得到广泛应用。
首先，单向可控硅在整流电路中应用广泛。
整流电路将交流电转换为直流电，常见的整流电路有半波整流电路和全波整流电路。
在半波整流电路中，单向可控硅被用作开关，当控制极施加触发脉冲时，可控硅导通，将正半周期的交流电转换为直流电。
在全波整流电路中，两个单向可控硅被用作开关，它们分别导通的时间间隔相互补充，可以将交流电的两个半周期转换为直流电。
其次，单向可控硅在开关电路中也有重要的应用。
开关电路用于控制电流或功率的开关，如交流电的调光开关、电机的启动和停止开关等。
在交流电调光开关电路中，通过对单向可控硅施加不同的触发脉冲宽度，可以控制交流电的导通角度，从而实现对光亮度的调节。
在电动机控制中，单向可控硅可以通过控制其导通时间和关断时间，来控制电机的转速和转向。
最后，单向可控硅在触发电路中也有重要的应用。
触发电路用于控制单向可控硅的导通和关断。
常见的触发电路有电流触发电路和电压触发电路。
电流触发电路通过控制极施加电流脉冲来触发单向可控硅的导通。
电压触发电路则通过控制极施加电压脉冲来触发单向可控硅的导通。
触发电路的设计特性会影响到单向可控硅的导通时间和关断时间，从而影响到电路的性能。
综上所述，单向可控硅是一种重要的半导体器件，在整流电路、开关电路和触发电路中得到广泛应用。
它的可控性和低开通压降等特点，使其在电力电子领域有着广泛的应用前景。
单向可控硅及其应用电路分析
单向可控硅及其应用电路分析可控硅全称“可控硅整流元件”（Silicon Controlled Rectifier），简写为SCR，别名晶体闸流管（Thyristor），是一种具有三个PN结、四层结构的大功率半导体器件。
可控硅体积小、结构简单、功能强，可起到变频、整流、逆变、无触点开关等多种作用，因此现已被广泛应用于各种电子产品中，如调光灯、摄像机、无线电遥控、组合音响等。
其原理图符号如下图所示：从可控硅的电路符号可以看到，它和二极管一样是一种单方向导电的器件，只是多了一个控制极G，正是它使得可控硅具有与二极管完全不同的工作特性。
可控硅是可以处理耐高压、大电流的大功率器件，随着设计技术和制造技术的进步，越来越大容量化。
可控硅的基本结构如下图所示：三个PN 结（J1、J2、J3）组成4层P1-N1-P2-N2结构的半导体器件对外有三个电极，由最外层P型半导体材料引出的电极作为阳极A，由中间的P型半导体材料引出的电极称为控制极G，由最外层的N型半导体材料引出的电极称为阴极K，它可以等效成如图所示的两只三极管电路。
下面我们来看看可控硅的工作原理：如下图所示，初始状态下，电压V AK施加到可控硅的A、K两个端，此时三极管Q1与Q2都处于截止状态，两者地盘互不侵犯。
此时V AK电压全部施加到A、K两极之间，这个允许施加的最大电压V AK即断态重复峰值电压VDRM（Peak Repetitive Off-State V oltage），相应的有断态重复峰值电流IDRM（Peak Repetitive Off-StateCurrent）如下图所示，电压VGK施加到G、K两极后，Q2的发射结因正向偏置而使其导通，从而产生了基极电流IB2，此时Q2尚处于截止状态，可控硅阳极电流IA为0，Q1的基极电流IB1也为0，电阻R2上也没有压降，因此Q2的集电极-发射电压VCE2为V AK，这个电压值通常远大于VBE2，即使是在测试数据手册中的参数时，V AK也至少有6V，实际应用时V AK会有几百伏，因此，三极管Q2的发射结正偏、集电结反偏，开始处于放大状态。
可控硅电路选型分析
一、可控硅半导体结构及其工作原理：以单向可控硅为例晶闸管(Thyristor)又叫可控硅T在工作过程中，它的阳极A和阴极K与电源和负载连接，组成晶闸管的主电路，晶闸管的门极G和阴极K与控制晶闸管的装置连接，组成晶闸管的控制电路。
晶闸管的工作条件：1. 晶闸管承受反向阳极电压时，不管门极承受和种电压，晶闸管都处于关短状态。
2. 晶闸管承受正向阳极电压时，仅在门极承受正向电压的情况下晶闸管才导通。
3. 晶闸管在导通情况下，只要有一定的正向阳极电压，不论门极电压如何，晶闸管保持导通，即晶闸管导通后，门极失去作用。
4. 晶闸管在导通情况下，当主回路电压（或电流）减小到接近于零时，晶闸管关断。
晶闸管是四层三端器件，它有J1、J2、J3三个PN结图1，可以把它中间的NP分成两部分，构成一个PNP型三极管和一个NPN型三极管的复合管图2当晶闸管承受正向阳极电压时，为使晶闸管导铜，必须使承受反向电压的PN结J2失去阻挡作用。
图2中每个晶体管的集电极电流同时就是另一个晶体管的基极电流。
因此，两个互相复合的晶体管电路，当有足够的门机电流Ig流入时，就会形成强烈的正反馈，造成两晶体管饱和导通，晶体管饱和导通。
设PNP管和NPN管的集电极电流相应为Ic1和Ic2；发射极电流相应为Ia和Ik；电流放大系数相应为a1=Ic1/Ia和a2=Ic2/Ik，设流过J2结的反相漏电电流为Ic0,晶闸管的阳极电流等于两管的集电极电流和漏电流的总和：Ia=Ic1+Ic2+Ic0 或Ia=a1Ia+a2Ik+Ic0若门极电流为Ig,则晶闸管阴极电流为Ik=Ia+Ig从而可以得出晶闸管阳极电流为：I=(Ic0+Iga2)/（1-（a1+a2））（1—1）式硅PNP管和硅NPN管相应的电流放大系数a1和a2随其发射极电流的改变而急剧变化如图3所示。
当晶闸管承受正向阳极电压，而门极未受电压的情况下，式（1—1）中，Ig=0,(a1+a2)很小，故晶闸管的阳极电流Ia≈Ic0 晶闸关处于正向阻断状态。
直流电弧炉整流柜可控硅选型标准
直流电弧炉整流柜可控硅选型标准
直流电弧炉的整流柜可控硅的选型标准主要包括以下几个方面：
1. 额定电流：可控硅的额定电流应与电弧炉的额定电流相匹配，在正常运行时能够提供足够的电流输出。
2. 额定电压：可控硅的额定电压应与电弧炉的额定电压相匹配，以确保稳定的电压输出。
3. 反向电压：可控硅的最大反向电压应超过电弧炉的最大反向电压，以防止可控硅失效。
4. 正向电压降：可控硅的正向电压降应尽可能低，以减小能量损耗和发热。
5. 动态特性：可控硅的响应速度应足够快，以满足电弧炉的动态工作需求。
6. 可靠性：可控硅应具有良好的可靠性和稳定性，能够在长时间高负载下稳定运行。
7. 适应环境：可控硅应能够适应电弧炉的工作环境，包括温度、湿度、震动等。
除了以上基本选型标准外，还应根据具体的电弧炉的工作要求和实际情况，考虑其他个性化需求，如通信接口、保护功能等。
最后，还需要根据可控硅的技术参数和性能指标进行实际测试和验证，以确保其满足电弧炉的要求。
可控硅选型方法晶闸管选型方法

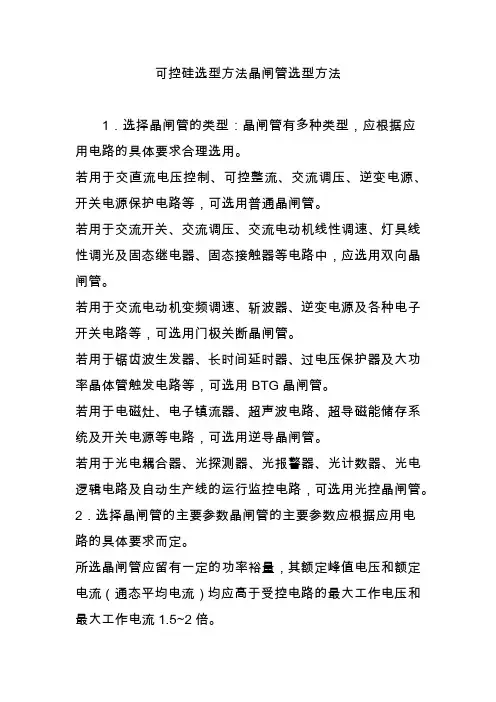

可控硅选型方法晶闸管选型方法
1．选择晶闸管的类型：晶闸管有多种类型，应根据应
用电路的具体要求合理选用。
若用于交直流电压控制、可控整流、交流调压、逆变电源、开关电源保护电路等，可选用普通晶闸管。
若用于交流开关、交流调压、交流电动机线性调速、灯具线性调光及固态继电器、固态接触器等电路中，应选用双向晶闸管。
若用于交流电动机变频调速、斩波器、逆变电源及各种电子开关电路等，可选用门极关断晶闸管。
若用于锯齿波生发器、长时间延时器、过电压保护器及大功率晶体管触发电路等，可选用BTG晶闸管。
若用于电磁灶、电子镇流器、超声波电路、超导磁能储存系统及开关电源等电路，可选用逆导晶闸管。
若用于光电耦合器、光探测器、光报警器、光计数器、光电逻辑电路及自动生产线的运行监控电路，可选用光控晶闸管。
2．选择晶闸管的主要参数晶闸管的主要参数应根据应用电
路的具体要求而定。
所选晶闸管应留有一定的功率裕量，其额定峰值电压和额定电流（通态平均电流）均应高于受控电路的最大工作电压和最大工作电流1.5~2倍。
晶闸管的正向压降、门极触发电流及触发电压等参数应符合应用电路（指门极的控制电路）的各顶要求，不能偏高或偏低，否则会影响晶闸管的正常工作。
可控硅的挑选方法
一、单向可控硅工作原理可控硅导通条件：一是可控硅阳极A与阴极B间必须加正向电压，二是控制极也要加正向电压。
以上两个条件必须同时具备，可控硅才会处于导通状态。
另外，可控硅一旦导通后，即使降低控制极电压或去掉控制极电压，可控硅仍然导通。
可控硅关断条件：降低或去掉加在可控硅阳极至阴极之间的正向电压，使阳极电流小于最小维持电流以下。
二、单向可控硅的引脚区分对可控硅的引脚区分，有的可从外形封装加以判别，如外壳就为阳极，阴极引线比控制极引线长。
从外形无法判断的可控硅，可用万用表R×100或R×1K挡，测量可控硅任意两管脚间的正反向电阻，当万用表指示低阻值（几百欧至几千欧的范围）时，黑表笔所接的是控制极G，红表笔所接的是阴极C，余下的一只管脚为阳极A。
三、单向可控硅的性能检测可控硅质量好坏的判别可以从四个方面进行。
第一是三个PN结应完好；第二是当阴极与阳极间电压反向连接时能够阻断，不导通；第三是当控制极开路时，阳极与阴极间的电压正向连接时也不导通；第四是给控制极加上正向电流，给阴极与阳极加正向电压时，可控硅应当导通，把控制极电流去掉，仍处于导通状态。
用万用表的欧姆挡测量可控硅的极间电阻，就可对前三个方面的好坏进行判断。
具体方法是：用R×1k或R×10k 挡测阴极与阳极之间的正反向电阻（控制极不接电压），此两个阻值均应很大。
电阻值越大，表明正反向漏电电流愈小。
如果测得的阻值很低，或近于无穷大，说明可控硅已经击穿短路或已经开路，此可控硅不能使用了。
用R×1k或R×10k挡测阳极与控制极之间的电阻，正反向测量阻值均应几百千欧以上,若电阻值很小表明可控硅击穿短路。
用R×1k或R×100挡，测控制极和阴极之间的PN结的正反向电阻在几千欧左右，如出现正向阻值接近于零值或为无穷大，表明控制极与阴极之间的PN结已经损坏。
反向阻值应很大，但不能为无穷大。
可控硅并联阻容吸收电路的选型与计算（修正）
可控硅并联阻容吸收电路的选型与计算为什么要在晶闸管两端并联阻容网络一、在实际晶闸管电路中，常在其两端并联RC串联网络，该网络常称为RC阻容吸收电路。
我们知道，晶闸管有一个重要特性参数－断态电压临界上升率dl v/dlt。
它表明晶闸管在额定结温和门极断路条件下，使晶闸管从断态转入通态的最低电压上升率。
若电压上升率过大，超过了晶闸管的电压上升率的值，则会在无门极信号的情况下开通。
即使此时加于晶闸管的正向电压低于其阳极峰值电压，也可能发生这种情况。
因为晶闸管可以看作是由三个PN结组成。
在晶闸管处于阻断状态下，因各层相距很近，其J2结结面相当于一个电容C0。
当晶闸管阳极电压变化时，便会有充电电流流过电容C0，并通过J3结，这个电流起了门极触发电流作用。
如果晶闸管在关断时，阳极电压上升速度太快，则C0的充电电流越大，就有可能造成门极在没有触发信号的情况下，晶闸管误导通现象，即常说的硬开通，这是不允许的。
因此，对加到晶闸管上的阳极电压上升率应有一定的限制。
为了限制电路电压上升率过大，确保晶闸管安全运行，常在晶闸管两端并联RC阻容吸收网络，利用电容两端电压不能突变的特性来限制电压上升率。
因为电路总是存在电感的(变压器漏感或负载电感)，所以与电容C串联电阻R可起阻尼作用，它可以防止R、L、C电路在过渡过程中，因振荡在电容器两端出现的过电压损坏晶闸管。
同时，避免电容器通过晶闸管放电电流过大，造成过电流而损坏晶闸管。
由于晶闸管过流过压能力很差，如果不采取可靠的保护措施是不能正常工作的。
RC阻容吸收网络就是常用的保护方法之一。
二、整流晶闸管(可控硅)阻容吸收元件的选择电容的选择C=(2.5-5)×10的负8次方×IfIf=0.367IdId-直流电流值如果整流侧采用500A的晶闸管(可控硅)可以计算C=(2.5-5)×10的负8次方×500=1.25-2.5mF选用2.5mF，1kv 的电容器电阻的选择：R=((2-4) ×535)/If=2.14-8.56选择10欧PR=(1.5×(pfv×2πfc)的平方×10的负12次方×R)2Pfv=2u(1.5-2.0)u=三相电压的有效值阻容吸收回路在实际应用中，RC的时间常数一般情况下取1~10毫秒。
可控硅整流电路分析
相范H,电流有效值、平均值的计算，对相位控制触发脉冲的基本要求。
整流电路：出现最早的电力电子电路，将交流电变为直流电。
(1)单相桥式半波整流电路a、带电阻负载的工作情况Single Phase Half Wave Controlled Rectifier. 变压器T起变换电压和隔离的作用。
电阻负载的特点：电压与电流成正比，两者波形相同结合图2-1进行工作原理及波形分析。
儿个概念的解释：5为脉动直流，波形只在U2正半周内出现，故称 "半波"整流。
采用了可控器件晶闸管，且交流输入为单相，故该电路为单相半波可控整流电路。
5波形在一个电源周期中只脉动1次，故该电路为单脉波整流电路。
儿个重要的基本概念：触发延迟角：从晶闸管开始承受正向阳极电压起到側螂繍戦般觀尿刼渗示’也称触发角或控制角。
导通角：晶闸管在一个电源周期中处于通态的电角度称为，用e表示。
基本数量关系。
直流输出电压平均值为:S =丄sin ald(flf) = + cog«)= 0.45S 心叫2 兀 2 兀 2 (2*1)VT的O移相范圉为180\这种通过控制触发脉冲的相位来控制直流输出电压大小的方式称为相位控制方式，简称相控方式。
直流回路的平均电流为：/厂鱼= 0.45冬上叱"R R 2 回路中的电流有效值为：(2-2)VT动乍Y—sin a dcot RS n~~—-a=—=• J——sin 2a ------ /? V4/r 2 兀山式2. 2、式2. 3可得流过晶闸管的电流波形系数：_ I _ J2;rS in 2a +4龙(兀 一 a) t\ f ——= 「Id (2-4)电源供给的有功功率为:其中卩为只上的电压有效值:电源侧的输入功率为:功率因素为:当0=0时cosa =返，O 越大，cosa 越低，a=n 。
可见，尽管是电阻负载，电源的功2率因素也不为2。
这是单相半波电路的缺陷。
例2-1单相半波可控整流电路，电阻负载，由220V 交流电源直接供电。
可控硅电路选型分析
可控硅电路选型分析首先，可控硅的特性是选型的重要考虑因素之一、可控硅的主要特性包括触发电流、工作电压、电流传导能力、温度特性等。
触发电流是指可控硅正常导通所需的最低电流，该数值越小，控制电路的复杂性和成本也相应越低。
工作电压指的是可控硅能够承受的最大电压，选择合适的工作电压能够提高可控硅的稳定性和寿命。
电流传导能力是指可控硅正常导通时能够承受的最大电流，需根据具体需要选择合适的数值以确保电路的安全性和可靠性。
温度特性指的是可控硅导通特性随温度变化的情况，不同型号的可控硅在不同温度下工作时的性能可能会有所不同，需要根据具体工作条件选择合适的可控硅。
其次，根据电路要求选择合适的可控硅。
在选型过程中，需要根据电路的功率要求、触发方式、选通方式等因素来确定合适的可控硅。
功率要求是指电路需要承受的最大功率，根据该数值选择合适的可控硅功率等级。
触发方式是指可控硅导通的触发方式，常见的触发方式有正半周触发和双向触发等，根据具体的触发方式选择合适的可控硅。
选通方式是指可控硅在断电后是否需要外部干预才能继续导通，如果需要外部干预，则选择需要外界干预才能导通的可控硅。
最后，成本也是一个重要的选型因素。
不同型号的可控硅价格可能会有所不同，因此需要根据不同项目的经济实际情况来选择成本合适的可控硅。
此外，还需考虑可控硅的使用寿命、可靠性等方面的因素，以确保选型的可控硅符合项目的要求和预期寿命。
综上所述，可控硅的选型需要综合考虑其特性、电路要求和成本等因素。
选取合适的可控硅能够提高电路的性能和稳定性，降低电路的复杂性和成本，达到预期的电路效果。
在选型过程中，需要充分了解和评估可控硅的特性，并结合具体的电路要求和成本，做出最合适的选择。
可控硅并联阻容吸收电路的选型与计算
可控硅并联阻容吸收电路的选型与计算可控硅并联阻容吸收电路是一种常见的电路配置，用于保护电路中的电子元件免受过电压的影响。
它通过并联的方式将可控硅、电阻和电容器连接在一起，以吸收过电压或过电流，从而保护其他元件的安全运行。
本文将介绍可控硅并联阻容吸收电路的选型与计算方法。
在选择可控硅并联阻容吸收电路时，首先需要确定所要保护的电路的额定电压和额定电流。
根据额定电压和电流的大小，可以选择合适的可控硅、电阻和电容器。
可控硅是可控硅并联阻容吸收电路的核心元件之一，其主要作用是在过电压或过电流时将电路连接到地。
可控硅的选择应考虑其额定电压和额定电流。
额定电压应大于或等于被保护电路的额定电压，额定电流应大于或等于被保护电路的额定电流。
此外，还应考虑可控硅的触发电压和触发电流，以确保可控硅在需要时能够正常工作。
电阻是可控硅并联阻容吸收电路中的另一个重要元件，其作用是限制电路中的电流。
电阻的选择应根据被保护电路的额定电流和可控硅的额定电流来确定。
电阻的阻值应能够满足电路中的电流要求，同时还要考虑电阻的功率耗散能力，以避免过载损坏。
电容器是可控硅并联阻容吸收电路中的第三个元件，其作用是吸收过电压。
电容器的选择应根据被保护电路的额定电压和可控硅的额定电压来确定。
电容器的容值应足够大，以保证在过电压时能够吸收足够的能量。
此外，还需要考虑电容器的耐压能力和频率特性，以确保其在工作过程中的稳定性和可靠性。
在进行可控硅并联阻容吸收电路的计算时，需要考虑电路中的电压和电流。
首先，根据被保护电路的额定电压和额定电流，计算出可控硅的额定电流和额定功率。
然后，根据电阻的阻值和可控硅的额定电流，计算出电阻的功率耗散能力。
最后，根据被保护电路的额定电压和可控硅的额定电压，选择合适的电容器容值。
除了选型和计算，还需要注意可控硅并联阻容吸收电路的安装和使用。
安装时应确保电路连接正确，并采取防护措施，以防止电路中的高压和高温对人身安全造成伤害。
可控硅元件的合理选用
可控硅元件的合理选用1.3 通态平均电压(简称正向压降)Vr这项参数是可控硅的质量指标之一，因为流过可控硅的正向电流与正向压降的乘积就是可控硅由阻断到导通、导通到阻断的过程中总损耗的主要部分。
同样电流下正向压降越小则损耗越小，可控硅的温升也越小。
这个对于大容量的可控硅整流器而言更不容忽视从减少可控硅损耗和发热的观点出发，应尽可能选择正向压降较小的。
可控硅正向平均压降，是生产厂根据合格的型式实验而自行规定的，一般在0.5～1.2V范围内。
对多只可控硅并联使用的线路中，每桥臂的可控硅正向压降值要选配的基本一致，以相差不超过4-0.5V为宜。
1.4 门极参数门极参数包括触发电流IGT和触发电压VGT。
因为可控硅的门极参数分散性很大，所以在选用可控硅时，必须根据触发电路的特点进行合理挑选。
若选用IGT、VGT偏小的元件，则容易受外界干扰而触发，反之则难以触发。
此外，可控硅的门极参数还受到外界环境温度的影响，当温度增加，IGT、VGT会显著降低，温度下降会骤然增大。
不同容量、不同用途的可控硅设备，其触发回路也各不相同。
目前，常用的几种触发电路对选择可控硅门极参数所提出的具体要求可以归纳为：(1)适用于单相小功率可控硅设备中阻容或阻感形式的触发电路，或在单相、三相半控桥线路获得广泛应用的单结晶体管触发电路，此类触发电路输出功率小、脉冲宽度窄、线性度差，一般使用于KP-50型以下的可控硅。
应选择IGT≤30mA、VGT≤1.2v的可控硅元件，但是门极参数也不能选得太小，否则抗干扰能力差，易发生误触发。
(2)在要求较高的单相或三相全控桥可逆系统中，大多数采用由晶体管组成的正弦波或锯齿波垂直移相的触发电路。
这类触发电路可获得宽脉冲，输出功率大。
为此，我们在使用额定电流100A以上的可控硅元件时，其触发电路输出电流、电压参数应比可控硅元件的门极触发电流、电压参数(出厂值范围)大2～3倍，但需要注意其触发电路的限定值。
可控硅元件选型与使用
仪元公司可提供 SS 水冷系列和 SF 风冷系列以及各类非标及组件散热器 为元件配套
使用
根据元件通态额定平均电流推荐配置的标准型散热器型号见下表
元件通态额定平均电流
100A-200A 300A 400A 500A-600A 800A 1000A
推荐散热器型号
水冷
风冷
SS11
SF12
SS12
SF13 SF13 SF14
SS12 SS13
SF15
SS13
SF16
SS14
SF17
1000A-3000A
SS14
其中 SF 系列风冷散热器是指在强迫风冷(风速 6m/s)条件下的推荐配置 用户在使用
时应根据实际散热条件并考虑可靠性要求进行选择 对于 1000A 以上元件一般不推荐使用
风冷散热器 若使用风冷散热器 则元件额定电流需降额使用
m 平整度小于或等于 30 m 安装时元件台面与散热器台面应保持清洁干净无 油污等脏物 3 安装时要保证元件台面与散热器的台面完全平行 同心 安装过程中 要求通过元 件中心线施加压力以使压力均匀分布在整个接触区域 用户手工安装时 建议使用 扭矩扳手 对所有紧固螺母交替均匀用力 压力的大小要达到数据表中的要求 4 在重复使用水冷散热器时 应特别注意检查其台面是否光洁 平整 水腔内是否有 水垢和堵塞 尤其注意台面是否出现下陷情况 若出现了上述情况应予以更换
器直流输入电压为 Ud 功率因数为 cos 则
VDRM/RRM= 1.5-2 Ud / 2cos 2 元件的额定通态电流 IT AV
考虑到元件在较高频率下工作时 其开关损耗非常显著
元件的额定通态电流应按实
际流过其有效值 I 的 2-3 倍来考虑 即
可控硅参数要求范文
可控硅参数要求范文可控硅（Silicon Controlled Rectifier，SCR）是一种重要的电子器件，常用于电能调节、交流电流控制、直流电流开关等应用领域。
在实际应用中，选择合适的可控硅参数十分重要，下面将从可控硅的额定值、电流电压特性、灵敏度等方面进行详细介绍。
首先，我们来看可控硅的额定值。
可控硅的额定电容、功率、电流、电压、温度等参数需符合特定的要求，这样才能确保器件的稳定工作。
额定电容表示可控硅的电容容量，通常以微法（μF）为单位，用于描述可控硅的快速开关特性；额定功率指的是可控硅能够承受的最大功率，通常以瓦特（W）为单位，这对于应用中的功率分配和保护电路设计非常重要；额定电流表示可控硅的最大可管理电流，通常以安培（A）为单位，使用中应确保电流不超过额定电流；额定电压指的是可控硅所能承受的最大电压，通常以伏特（V）为单位，不能超过额定电压以保证器件的稳定运行；额定温度是指可控硅能够正常工作的最高温度，通常以摄氏度（℃）为单位，在使用中应控制温度，避免过热引起电压漂移和损坏等现象。
其次，可控硅的电流电压特性也是一个重要的参数。
可控硅的电流电压特性包括导通特性和关断特性。
导通特性指的是在可控硅的触发电流作用下，电流从阳极流向阴极的特性。
常见的导通特性参数有导通压降、导通电阻等；关断特性指的是在可控硅的关断条件下，电流完全截断的特性。
常见的关断特性参数有关断电流、关断时间等。
这些特性对于实际应用中的开关动作和稳定性都非常重要，应根据具体应用需求选择适合的可控硅参数。
再次，可控硅的灵敏度也是选型时需要考虑的因素之一、灵敏度指的是器件触发电流与晶闸管可控电流之间的比值。
灵敏度越高，则晶闸管在低电流条件下就能够触发，适应性更强。
选择灵敏度合适的可控硅，可以提高开关性能，减少触发电流的损耗，降低功耗和成本。
最后，还有一些其他的可控硅参数也需要考虑。
比如器件的开启时间、关断时间、峰值电流、功率转换效率等。
可控硅元件选型与使用
可控硅元件选型与使用首先，在选型可控硅元件时需要考虑其电气参数。
主要包括额定电流（IR），额定电压（VR），触发电流（IH），阻断电压（VDRM/VRRM）和耐冲击电流（ITSM）等。
这些电气参数决定了可控硅元件能承受的电流和电压范围。
根据实际电路的要求，选择合适的电气参数，避免超过可控硅元件的额定工作范围。
其次，需要考虑可控硅元件的封装类型。
常见的封装类型有TO-220、TO-247、TO-126等。
不同的封装类型具有不同的散热能力和安装方式。
在设计电路时，需要根据可控硅元件的功率损耗和散热要求来选择合适的封装类型，以确保可控硅元件能在正常工作温度下运行。
此外，还要考虑可控硅元件的响应速度和触发方式。
可控硅元件触发方式有电压触发和电流触发两种。
根据具体需求，选择合适的触发方式，并确保可控硅元件的响应速度能满足电路的要求。
如果需要快速切断电流，可以选择具有高响应速度的可控硅元件。
在使用可控硅元件时，还需要注意以下几点。
首先，要合理布置电路，避免可控硅元件直接暴露在高温环境或有害环境中，以防止可控硅元件过热或受到损坏。
其次，要防止可控硅元件在超过其额定电流或电压的情况下工作，以避免引起元件的热击穿或击穿，造成设备事故或故障。
同时，要注意可控硅元件的散热，合理选择散热器，确保可控硅元件能够在正常工作温度下运行。
可控硅元件的工作温度过高会导致其损坏或寿命缩短。
此外，还要注意可控硅元件的触发信号的保护。
在触发可控硅元件时，要确保触发信号的电压和电流不超过其额定值，以防止元件受到损坏。
最后，要定期检查和维护可控硅元件，及时更换老化或损坏的元件，以确保电路的正常工作和稳定性。
综上所述，可控硅元件的选型和使用需要考虑其电气参数、封装类型、响应速度和触发方式等因素。
同时，还要注意电路的布局、额定电流和电压、散热、触发信号的保护以及定期检查和维护等问题。
只有正确选型和使用可控硅元件，才能保证电路的正常工作和可靠性。
四种可控硅的调光电路
可控硅的四种调光电路分析憨牛电子这里对几种随机型调光电路的性能进行分析。
所谓的随机型调光，即在输入触发信号时，不管电源电压方向、压值如何，其负载立刻导通。
而在过零处关断。
它是靠改变可控硅的导通角来调光的。
图 1 、2 、 3 、 4 都是随机型调光电路。
图 1 是一种最简单的调光电路。
它的优点是元件少．仅三只。
R 是限流电阻，防止在刚通电时，由于 RP 处于低阻值上．因电流过大而损坏元件。
该电路虽然最简单。
但缺点也最多。
一是电路中 RP的选择问题。
因为不同型号的可控硅，其触发电流也有所不同，尤其是不同电流的可控硅，触发电流相差可在多倍以上。
当使用不同触发电流的可控硅时， RP 的阻值也应不同，才能获得较好的调节范围；二是存在双向导通电压不一致现象。
这一现象出现在 50 ％功率以上的范围。
功率越接近 50 ％处越明显。
当低于 50 ％时甚至出现单向导通现象。
这些现象是由可控硅本身造成的。
因为双向可控硅其双向的触发电流不一致，小的方向先导通，大的后导通，当小的方向在电压峰值都无法导通时．就成了单向导通。
这是双向可控硅普遍存在的问题，因为其触发电流无法做到一致，这是难于克服的缺点；三是有闪烁现象。
在 50 ％功率处有严重的闪烁。
这是因为触发电流大的耶向，只能在电压峰值时才能导通。
由于电压波动，可控硅触发电流发生细微变化的不稳定因数，使可控硅的某一向时通时断造成的。
还有在弱光时也有闪烁。
图 1 也有一个优点，即当 RP 阻值足够大时，可不用电源开关，关灯时将光调至最暗直至熄灭为止。
图2 的电路可用较小的 RP 。
图 3 除元件较多外．其优缺点与图 1 一样。
该电路的元件参数要配合恰当，才能获得较好的效果。
当改变其中一个元件的参数时，其他元件的参数也要调整，是制作难度最高的电路。
该电路如用单向可控硅 ( 由全波整流供电 ) ，则可减轻双向导通电压不一致或单向导通现象，只在弱光时有单向导通现象，该现象不是可控硅造成的，而是由电路本身造成的。
双向可控硅调压电路元器件的选择
双向可控硅（bidirectional controlled silicon, BCR）调压电路是一种常见的电子调压电路，它能够实现直流电压的调节和控制。
在设计双向可控硅调压电路时，选择合适的元器件对于电路的性能和稳定性至关重要。
本文将针对双向可控硅调压电路元器件的选择进行详细讨论。
一、双向可控硅双向可控硅是一种半导体器件，具有双向触发功能，能够进行正、负向的电压调节。
它的主要特点包括触发电压低、响应速度快、耐绝缘能力强等。
在双向可控硅调压电路中，合适的双向可控硅能够有效提高电路的稳定性和可靠性。
二、双向可控硅调压电路元器件的选择1. 双向可控硅在选择双向可控硅时，需要考虑其额定电压和电流、触发电压、耐压能力等参数。
一般来说，选择额定电压和电流略大于实际需要的数值，以确保电路能够正常工作并具有一定的过载能力。
2. 电容器电容器在双向可控硅调压电路中起着滤波和稳压的作用。
选择电容器时，需要考虑其电压等级、容量、频率响应等参数。
合适的电容器能够减小电路的波纹电压和干扰，提高电路的稳定性。
3. 电感电感也是双向可控硅调压电路中常用的元器件之一，主要用于滤波和能量存储。
选择电感时，需要考虑其电流、电感值、耐压能力等参数。
合适的电感能够减小电路的电磁干扰和输出波纹，并提高电路的效率。
4. 整流二极管整流二极管用于将交流电转换为直流电，并起着保护电路的作用。
在选择整流二极管时，需要考虑其额定电压、电流、反向漏电流等参数。
合适的整流二极管能够有效减小功率损耗和提高电路的效率。
5. 电阻电阻用于限流和分压，是双向可控硅调压电路中不可或缺的元器件。
在选择电阻时，需要考虑其阻值、功率、稳定性等参数。
合适的电阻能够确保电路的稳定性和安全性。
6. 负载负载是双向可控硅调压电路中直接影响输出性能的元器件，包括电机、灯泡、电炉等。
在选择负载时，需要考虑其功率、阻抗、响应速度等参数。
合适的负载能够确保电路的输出稳定并能够适应不同的工作环境。
可控硅选型原理
SCR可控硅（晶闸管）：半控型，只可在正向电压时触发，不能控制关断，只能在电压反相时关断，所以开关频率低，不知道是否可以满足目前开关设计方案的需求。
同时报告中指出晶闸管需要强制切换电路关断晶闸管，不知道是否所有的晶闸管都是这样，这会给装置设计带来多大的难度。
但其稳定性高，价格便宜，控制方案简单。
近十几年来，由于自关断器件的飞速发展，晶闸管的应用领域有所缩小，但是，由于它的高电压、大电流特性，它在HVDC、静止无功补偿（SVC）、大功率直流电源及超大功率和高压变频调速应用方面仍占有十分重要的地位。
预计在今后若干年内，晶闸管仍将在高电压、大电流应用场合得到继续发展。
GTO：大功耗，门极可关断晶闸管，实现全控，导通功耗低。
但门极关断缓冲电路复杂，驱动功耗大，开关频率低，典型值为200-500Hz。
在未来的功率器件发展趋势中，GTO将会被淘汰，取而代之的是IGCT。
IGCT：大功耗，全控晶闸管，是GTO的改进，降低了门极驱动功耗问题，提高了开关频率。
今后的发展趋势是大功耗使用IGCT，低功耗使用IGBT。
但IGCT属于新技术，应用不成熟，就国内来讲没有成熟的产品应用。
高的复杂度和高成本限制了其应用范围。
IGBT：属于低功耗，较为成熟的产品，开关频率高，但其导通功耗较高。
IGBT正在向大功耗方向发展，但成本仍然是一个问题。
对于我们目前研发的10KV开关，是否必须使用IGBT 来实现滞环电流控制，以限制电流，实现开关功能。
可控硅并联阻容吸收电路的选型与计算
可控硅并联阻容吸收电路的选型与计算为什么要在晶闸管两端并联阻容网络一、在实际晶闸管电路中，常在其两端并联RC串联网络，该网络常称为RC阻容吸收电路。
我们知道，晶闸管有一个重要特性参数－断态电压临界上升率dlv/dlt。
它表明晶闸管在额定结温和门极断路条件下，使晶闸管从断态转入通态的最低电压上升率。
若电压上升率过大，超过了晶闸管的电压上升率的值，则会在无门极信号的情况下开通。
即使此时加于晶闸管的正向电压低于其阳极峰值电压，也可能发生这种情况。
因为晶闸管可以看作是由三个PN结组成。
在晶闸管处于阻断状态下，因各层相距很近，其J2结结面相当于一个电容C0。
当晶闸管阳极电压变化时，便会有充电电流流过电容C0，并通过J3结，这个电流起了门极触发电流作用。
如果晶闸管在关断时，阳极电压上升速度太快，则C0的充电电流越大，就有可能造成门极在没有触发信号的情况下，晶闸管误导通现象，即常说的硬开通，这是不允许的。
因此，对加到晶闸管上的阳极电压上升率应有一定的限制。
为了限制电路电压上升率过大，确保晶闸管安全运行，常在晶闸管两端并联RC阻容吸收网络，利用电容两端电压不能突变的特性来限制电压上升率。
因为电路总是存在电感的(变压器漏感或负载电感)，所以与电容C串联电阻R可起阻尼作用，它可以防止R、L、C电路在过渡过程中，因振荡在电容器两端出现的过电压损坏晶闸管。
同时，避免电容器通过晶闸管放电电流过大，造成过电流而损坏晶闸管。
由于晶闸管过流过压能力很差，如果不采取可靠的保护措施是不能正常工作的。
RC阻容吸收网络就是常用的保护方法之一。
二、整流晶闸管(可控硅)阻容吸收元件的选择电容的选择C=(2.5-5)×10的负8次方×IfIf=0.367IdId-直流电流值如果整流侧采用500A的晶闸管(可控硅)可以计算C=(2.5-5)×10的负8次方×500=1.25-2.5mF选用2.5mF，1kv 的电容器电阻的选择：R=((2-4) ×535)If=2.14-8.56选择10欧PR=(1.5×(pfv×2πfc)的平方×10的负12次方×R)2Pfv=2u(1.5-2.0)u=三相电压的有效值阻容吸收回路在实际应用中，RC的时间常数一般情况下取1~10毫秒。
可控硅元件的合理选用
可控硅元件的合理选用1.3 通态平均电压(简称正向压降)Vr这项参数是可控硅的质量指标之一，因为流过可控硅的正向电流与正向压降的乘积就是可控硅由阻断到导通、导通到阻断的过程中总损耗的主要部分。
同样电流下正向压降越小则损耗越小，可控硅的温升也越小。
这个对于大容量的可控硅整流器而言更不容忽视从减少可控硅损耗和发热的观点出发，应尽可能选择正向压降较小的。
可控硅正向平均压降，是生产厂根据合格的型式实验而自行规定的，一般在0.5～1.2V范围内。
对多只可控硅并联使用的线路中，每桥臂的可控硅正向压降值要选配的基本一致，以相差不超过4-0.5V为宜。
1.4 门极参数门极参数包括触发电流IGT和触发电压VGT。
因为可控硅的门极参数分散性很大，所以在选用可控硅时，必须根据触发电路的特点进行合理挑选。
若选用IGT、VGT偏小的元件，则容易受外界干扰而触发，反之则难以触发。
此外，可控硅的门极参数还受到外界环境温度的影响，当温度增加，IGT、VGT会显著降低，温度下降会骤然增大。
不同容量、不同用途的可控硅设备，其触发回路也各不相同。
目前，常用的几种触发电路对选择可控硅门极参数所提出的具体要求可以归纳为：(1)适用于单相小功率可控硅设备中阻容或阻感形式的触发电路，或在单相、三相半控桥线路获得广泛应用的单结晶体管触发电路，此类触发电路输出功率小、脉冲宽度窄、线性度差，一般使用于KP-50型以下的可控硅。
应选择IGT≤30mA、VGT≤1.2v的可控硅元件，但是门极参数也不能选得太小，否则抗干扰能力差，易发生误触发。
(2)在要求较高的单相或三相全控桥可逆系统中，大多数采用由晶体管组成的正弦波或锯齿波垂直移相的触发电路。
这类触发电路可获得宽脉冲，输出功率大。
为此，我们在使用额定电流100A以上的可控硅元件时，其触发电路输出电流、电压参数应比可控硅元件的门极触发电流、电压参数(出厂值范围)大2～3倍，但需要注意其触发电路的限定值。
