机械创新设计较完整版
机械创新设计方案
1．发明的级别
发明级别与知识的关系
第二十三页，共92页。
第四章 机械系统方案的创新设计
第三节 TRIZ理论与创新(chuàngxīn)设计
一、TRIZ理论(lǐlùn)概述（续）
（二）发明(fāmíng)的级别与应用前提概述（续）
2．TRIZ的理论前提
TRIZ为俄文字母对应的拉丁字母缩写，含义为发明问题 的解决理论，也有人将其译为技术冲突的解决原理。
TRIZ理论认为发明问题的核心是解决冲突，在设计过程中 ，不断发现冲突，利用发明原理解决冲突，才能获得理想的产 品。
第二十页，共92页。
第四章 机械系统方案的创新设计
第三节 TRIZ理论与创新(chuàngxīn)设计
几何形状等)使两个或几个混合在一起的流分离开，或者使已经分 开的流混合在一起的活动都应称为分离—混合。或者使能量和物
料、能量和信号、物料和信号混合和分离的过程也称为混合—分离。 它具有数量的特征。
（４）接合—分开 用来把体现能量的物理量(如功率、力、位移等)合成(相加)，或者
分解成几个分量的过程；以及用来产生或取消相同或不同物料间结合力的
方案设计的过程是发散—收 敛的过程，是创新的过程。
其设计过程如框图所示。
原理综合
创新技法 冲突矩阵 解法目录 资源利用
……
构形综合
机构构形 结构构形
确定方案 第六页，共92页。
方案评价
四章 机械系统方案(fāng àn)的创新设计
二节 功能(gōngnéng)综合
功能综合是指将口头(kǒutóu)提出的任务形成技术系统的目的或
1)产品或技术系统的进化有规律可循。
机械创新设计范例1
顾客至上，改革求实，以人为本，团 结进取 。2020年12月 上午8时 37分20.12.3108:37D ecemb er 31, 2020
发挥ISO9000科学效应，促进企业走 上新台 阶。2020年12月31日 星期四8时37分 50秒08: 37:5031 December 2020
规程领先操作，安全领跑生产。上午8时37分 50秒上 午8时37分08: 37:5020.12.31
导辊的运动有定轴齿轮来完成，两个从 动轮的同向旋转带动导辊的同向转动， 而带动瓶子转动。（如下页图示）
2020/12/31
12
导辊的俯视图
2020/12/31
13
2020/12/31
14
品质改善我们需要全员参与。20.12.3120.12.31Thur sday, December 31, 2020
2020/12/31
7
推瓶机构的方案构思
推头的运动要求主要是满足急回特性,能 满足急回特性的机构主要有曲柄滑块机 构,曲柄转动导杆机构和曲柄摆动导杆机 构.
运用前述创新设计的思想方法,再考虑到 机构的急回特性和推头做往复直线运动 的特点，设计出了曲柄滑块机构，其主 要参数如下表所示：
2020/12/31
只有防而不实，没有防不胜防。20.12.3120.12.3108: 37:5008:37:50December 31, 2020
急用户所急，想用户所想，在提高产 品质量 上下功 夫。2020年12月31日 上午8时 37分20.12.3120.12.31
火灾不难防，重在守规章。2020年12月31日 星期四 上午8时 37分50秒08:37:5020.12.31
作业之中忌嬉闹，集中精力莫大意。08:37:5008:37: 5008:3712/31/2020 8:37:50 AM
机械创新设计 第九章 机械创新设计实例
能补偿位移和偏 移，有一定的缓冲 减振能力
能补偿位移和偏 移，缓冲减振能力 好
5
机械创新设计—机械创新设计实例
套筒联轴器
凸缘联轴器
十字滑块联轴器
齿轮联轴器 6
机械创新设计—机械创新设计实例
链条联轴器
万向联轴器
弹性套柱销联轴器
尼龙柱销联轴器
7
机械创新设计—机械创新设计实例
方案II A112—A22—B2—C3—D3—E31—F36—G1—H12—H22
15
机械创新设计—机械创新设计实例 实例二 抓斗的原理方案创新设计
抓斗功能 主要用于就地装卸大量散粒物料，用于河口、港口、车 站、矿山、林场等处。 任务的提出 目前使用的一些抓斗，还不能完全满足装卸要求。市场 上希望有一种装卸效率高、作业快、功能全、适用广的散货 抓斗。
2
机械创新设计—机械创新设计实例
第九章 机械创新设计实例
实例一 联轴器的创新设计
联轴器功能 机械中的常用部件，主要用于联接两轴并传递运动和转 矩。 任务的提出 各类机械、机床的转速、载荷、工作环境变化多端，要 求设计人员不断研制新型的联轴器或改进联轴器以适应不同 的工况。
3
机械创新设计—机械创新设计实例
主动轴 n，T
可移式联轴器开发创新设计
左半联轴器
中间元件
右半联轴器
联接元件
联轴器系统结构
联接两轴并传递运动与转矩
联 接
传 递 运 动 与 转 矩
补 偿 两 轴 相 对 位 移
吸 震 缓 冲
润 滑 密 封
维 修 再 生
安 全 保 护
联轴器功能树
从动轴 n，T
机械创新设计课程设计
机械创新设计课程设计1. 引言机械创新设计是一门旨在培养学生创新思维和创造力的课程。
通过本课程的学习，学生将能够熟悉并运用机械设计与创新的理论和方法，发展出独立思考和解决问题的能力。
本文档将介绍机械创新设计课程的设计目标、教学大纲、教学方法和评估方式。
2. 设计目标机械创新设计课程的设计目标如下：•培养学生在机械设计与创新领域的专业知识与技能；•培养学生的团队合作与沟通能力，能够在团队中有效协作完成项目；•培养学生的创新思维和创造力，能够独立思考和解决问题；•培养学生的实践能力，能够将理论知识应用于实际项目中。
3. 教学大纲3.1. 课程结构•第一阶段：理论学习–机械设计与创新基础–创新思维和解决问题方法论–机械创新案例分析•第二阶段：项目实践–组队项目：每个小组选择并完成一个机械创新项目–项目管理与协作–设计方法与工具使用3.2. 教学内容3.2.1. 机械设计与创新基础•机械设计的基本原理和方法•机械元件的选择与设计•设计准则与标准3.2.2. 创新思维和解决问题方法论•创新思维的培养与发展•创造性问题解决方法与工具的使用•设计思维的应用3.2.3. 机械创新案例分析•新产品开发案例分析•创新设计案例研究3.2.4. 组队项目•学生自主选择项目主题•项目需求分析与规划•项目细化与设计3.2.5. 项目管理与协作•项目计划与进度管理•团队协作与沟通•项目风险管理与决策3.2.6. 设计方法与工具使用•机械设计软件的使用•制造和加工工艺的选择•原型制作与测试4. 教学方法本课程采用以下教学方法：•理论教学：通过讲座和案例分析，向学生传授机械设计与创新的基本理论知识。
•实践教学：通过项目实践，让学生将理论知识应用于实际项目中，培养他们的实践能力。
•小组讨论与分享：学生分成小组进行项目实践，并定期进行小组讨论与分享，促进思想交流和团队协作。
•指导与辅导：老师指导学生进行项目设计与实施，并提供必要的辅导和指导。

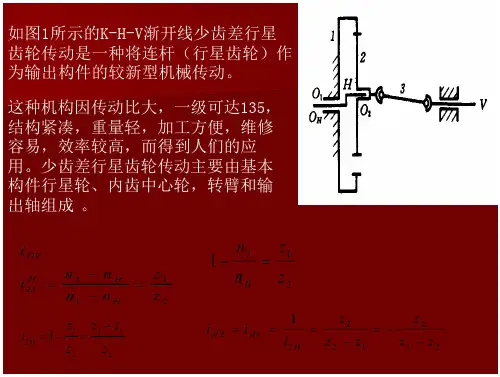

机械创新设计(第九章)
二、原始机构选择
1．行星传动的选择——外激波摆 动活齿传动
（1）组成结构及传动原理 图912所示
外激波摆动活齿传动的传动原 理；当驱动力输入后，输入轴以等 角速度带动外激波器H绕固定主轴 线转动，由于外激波器内轮廓径向 尺寸的变化，产生向心的推力，推 动摆动活齿绕其在活齿架上的铰链 点摆动，通过摆动活齿中心轮高副 啮合运动，摆动活齿推动外齿中心 轮K以等角速度绕主轴线转动，使 与其固联的输出轴获得输出转速， 于是外激波摆动活齿传动完成了转 速变换运动。
罗伯特——契贝谢夫定理：由一个四杆铰链机构发生的 一条连杆曲线，还可以由另外两个四杆铰链机构发生出来。 或表达为同一连杆曲线，可以用三个不同的四杆机构来实现。
一、连杆点K位于连杆两铰链连线上的同迹连杆机构
图形缩放原理：图9-18a所示为一平行四边形导引机构， 当A点沿任意给定轨迹运动时，C点将绘出与A点相似但缩小了 的轨迹。
单运动的数目。被运动副限制了的相对简单运动称为约束μ
（Unfreiheit）。提供一个约束的运动副称为I级副，提供两个 约束的运动副称为Ⅱ级副，则空间机构自由度计算公式可以写 成
（3）传动效率高 同K-H-V型少齿差行星传动相比，因省去 了W输出机构，单级传动效率可达92%~96%。
4 结构紧凑，体积小，重量轻 5 制造简单、维修拆装方便
6 能单轴或多轴传输动力 5 ．外平动齿轮传动存在的问题：
1 为避免传动发生渐开线齿廓重迭干涉，内齿轮副应采用 角变位齿轮传动中的正传动（x1+x2>0），并降低齿高，
式中 i1——第一级减速传动比； i2——第二级传动比。
第二节 活齿减速带轮机构
一、概述
将带传动和行星传动组合起来，在不增加带轮外廓尺寸的 条件下，研制出具有两种传动综合优良性能的行星减速带轮。 如：摆线针齿减速带轮、2K-H行星减速带轮、变速传动轴承减 速带轮、钢球行星摩擦减速带轮等。
机械创新设计课程设计 (2)
机械创新设计课程设计机械创新设计课程旨在培养学生的创新意识和设计能力，掌握机械设计和制造的基本知识和技能。
通过课程的学习，使学生学会应用多种工具和技术实现机械设计。
课程目标本课程的目标包括以下几个方面：1.掌握机械设计的基本概念和理论知识。
2.熟练掌握机械设计的各种工具和方法。
3.了解机械制造的基本技术。
4.培养学生的创新意识和实际能力。
5.综合运用所学知识和技能完成机械创新设计项目。
课程内容本课程的内容包括以下几个部分：一、机械设计基础1.机械零部件的分类和构造。
2.常用机械制图符号和标准。
3.制图和三维建模的基本方法与技巧。
4.机械零部件的配合和公差设计。
二、机械工程材料1.常用机械工程材料的特性和应用。
2.材料的物理性能和化学性能分析。
3.材料加工和应用时的注意事项。
三、机械加工工艺1.常用机械加工工艺及其原理。
2.常用机床设备和工具。
3.常用的加工过程和技术。
四、机械设计实践1.针对实例进行机械设计实践。
2.分析、测试和优化机械设计方案。
3.团队合作完成机械创新设计项目。
课程评估本课程的评估方式主要包括以下几个部分：1.课堂表现（20%）2.课程作业（30%）3.设计报告（50%）设计项目本课程的设计项目旨在通过实践锻炼学生的创新能力和实际操作能力，具体内容包括以下几个方向：1.设计一种新型机械产品，如新型传动装置、新型机床、新型工具等。
2.设计一种具有特色的机械系统，如自动化生产线、自动化检测系统等。
3.设计一种针对特定应用的机械设备，如遥控机器人、环保机器人、医疗机器人等。
结论通过机械创新设计课程的学习，学生将掌握机械设计和制造的基本知识和技能，培养出自己的创新能力和实际操作能力，从而为机械行业的发展做出更多的贡献。
机械创新设计范例1
机械创新设计范例11. 引言机械创新设计是指在工程领域中，通过引入新的机械设计理念和技术，设计出具有创新性和优越性能的机械产品。
本文将介绍一个机械创新设计的范例，以展示机械创新设计的方法和过程。
2. 范例介绍2.1 背景在工业生产中，传统的液压系统在某些应用中存在一些问题，例如能效低、噪音大、易损件多等。
为了解决这些问题，我们进行了一项机械创新设计。
2.2 设计目标本次设计的目标是开发一种新型液压系统，具有以下特点：•高能效性：提高工作效率，降低能源消耗。
•低噪音：减少噪音污染，提供更好的工作环境。
•高可靠性：降低易损件的使用，减少维修成本。
2.3 设计过程本次设计包括以下步骤：1.确定需求：分析传统液压系统的问题，确定设计目标。
2.市场调研：了解当前市场上已有的液压系统，并分析其优缺点。
3.创新设计：根据需求和市场调研结果，进行创新设计。
4.模拟分析：通过计算机仿真软件对设计方案进行分析和优化。
5.实验验证：制作样机并进行实验验证，评估设计方案的性能。
6.优化改进：根据实验结果，进行相应的优化改进。
3. 设计方案在本次设计中，我们提出了一种新的液压系统设计方案。
该方案的核心思想是引入变频电机和可调速液压泵，通过控制系统对液压泵进行精确调速，从而实现高能效和低噪音。
3.1 变频电机传统液压系统中使用定频电机驱动液压泵，无法根据实际工况调整工作速度，造成能源浪费和噪音污染。
而我们采用的变频电机能够根据需求实时调整转速，提高工作效率，并且减少噪音。
3.2 可调速液压泵传统液压系统中使用的液压泵转速固定，无法适应不同工作负载的需求。
而我们采用的可调速液压泵可以根据需要实时调整转速，提供所需的液压工作压力和流量，从而提高工作效率和能源利用率。
3.3 控制系统为了实现对变频电机和可调速液压泵的精确控制，我们设计了一个先进的控制系统。
该控制系统可以根据实际工况自动调整液压泵的转速，并监测液压系统的工作状态，提供实时报警和故障诊断功能。
机械创新设计(设计实例论文)
