KV线路光纤差动保护原理

合集下载

110kV线路光纤差动保护联调方案

110kV线路光纤差动保护联调方案

110kV线路光纤差动保护联调方案摘要:文章依据110kV线路的结构特点,分析了线路中光纤分相差动保护的工作原理,光纤分相差动保护装置的特点,差动保护中通信装置的接口方式,以及时钟在保护装置中所起到的作用。

从保护联调的角度分析了联调的具体实施方法和存在的问题。

关键词:线路;光纤;差动保护;联调110kV线路是电力系统中联系整个系统的支架,线路是否运行在安全可靠的状态下在很大程度上决定着整个电力系统是否能安全可靠的运行。

因此,在110kV输电线路上采用的多个成套微机保护装置应同时满足继电保护装置选择性、灵敏性、速动性以及可靠性四个最基本的要求。

一、输电线路上常用差动保护概述在输电线路上最常使用的差动保护方式是分相电流差动保护。

分相电流差动保护,从保护的工作原理上来说,是一种理想化的方式。

分相电流差动保护的优势体现在,保护方式不受震荡干扰、不受运行方式影响,过渡电阻对它的影响非常小,保护方式自身具备选相的能力,因其具备继电保护装置应该具备的绝对选择性、灵敏性以及速动性等诸多优点,光纤分相电流差动保护已成为了110kV输电线路上使用最多最主要的保护方式。

分相电流差动保护的保护原理是,通过输电线路两侧的微机保护装置之间的互通信息,实现对本输电线路的保护。

要想确保分相电流差动保护能够安全可靠的投入到运行中,就要对输电线路两侧的微机保护装置进行联调。

就目前一些铺设的输电线路,分相电流差动保护是采用光纤通道,将110kV输电线路两侧的微机保护装置进行纵向联结,将一端的电流、电压幅值及方向等电气量数据传送到另一端,将两端的电气量数值进行对比,依此判断输电线路上的故障时发生在本段线路范围之内还是范围之外,针对于线路范围之内的故障才采取切断线路的一系列动作。

在输电线路的实际应用中,差动保护装置在交换线路两侧电气量的时候一般采用允许式信号作为接受对侧电气量的指示,当装置发生异常或者是TA发生断线时,发生异常的这一侧的起动元件及差动继电器有可能都发生动作,但线路的另一侧不会向异常的这一侧发出允许信号,有效避免了纵联差动保护的误动现象,提高了输电线路运行的可靠性;另外,输电线路上的保护装置还能传输来自远方的跳闸信号,传输过电压命令信号等,纵联差动实现了输电线路两侧断路器在故障发生时快速跳闸,从而保证了继电保护装置的速动性。

KV线路光纤差动保护原理

KV线路光纤差动保护原理

首先,光纤差动保护的原理和一般的纵联差动保护原理基本上是一样的,都是保护装置通过计算三相电流的变化,判断三相电流的向量和是否为零来确定是否动作,当接在电流互感器的二次侧的电流继电器(包括零序电流)中有电流流过达到保护动作整定值是,保护就动作,跳开故障线路的开关。

即使是微机保护装置,其原理也是这样的。

但是,光纤差动保护采用分相电流差动元件作为快速主保护,并采用PCM光纤或光缆作为通道,使其动作速度更快,因而是短线路的主保护!另外,光纤差动保护和其它差动保护的不同之处,还在于所采用的通道形式不同。

纵联保护的通道一般有以下几种类型:1.电力线载波纵联保护,也就是常说的高频保护,利用电力输电线路作为通道传输高频信号;2.微波纵联保护,简称微波保护,利用无线通道,需要天线无线传输;3.光纤纵联保护,简称光纤保护,利用光纤光缆作为通道;4.导引线纵联保护,简称导引线保护,利用导引线直接比较线路两端电流的幅值和相位,以判别区内、区外故障。

差动保护差动保护是输入CT(电流互感器)的两端电流矢量差,当达到设定的动作值时启动动作元件。

保护范围在输入CT的两端之间的设备(可以是线路,发电机,电动机,变压器等电气设备)。

中文名差动保护外文名Differential protection目录1.1概述2.2原理3.3技术参数4.?环境条件1.?工作电源2.?控制电源3.?交流电流回路4.?交流电压回路5.?开关量输入回路1.?继电器输出回路2.4功能3.5主要措施4.6缺点概述编辑电流差动保护是继电保护中的一种保护。

正相序是A超前B,B超前C各是120度。

反相序(即是逆相序)是 A 超前C,C超前B各是120度。

有功方向变反只是电压和电流的之间的角加上180度,就是反相功率,而不是逆相序[1]。

差动保护是根据“电路中流入节点电流的总和等于零”原理制成的。

差动保护把被保护的电气设备看成是一个节点,那么正常时流进被保护设备的电流和流出的电流相等,差动电流等于零。

110kV线路光纤差动保护

110kV线路光纤差动保护

(投标人填写)
表 3 打印机标准技术参数表
序 号
参数名称
单位
标准参数值
1
工作电源
2
接口型式
V
220VAC
与保护装置配套
投标人保证值
(投标人填写) (投标人填写)
表 4 保护柜标准技术参数表
序 号
参数名称
单位
标准参数值
投标人保证值
高度:2260 mm
1
尺寸
mm 宽度:800mm
(投标人填写)
深度:600mm
3.1 投标人技术偏差表
投标人提供的产品技术规范应与本招标文件中规定的要求一致。若有偏差投标人应如实、认真 地填写偏差值;若无技术偏差则视为完全满足本技术规范的要求,且在投标人技术偏差表中填写“无 偏差”。
表 11 投标人技术偏差表
序号
项目
对应条款编号
技术招标文件要求
偏差
备注
1 2 3
3.2 销售及运行业绩表
认可图、最终图 说明书
出厂试验报告 (附电子文档)
提交时间
2.4 工程概况 1) 工程项目名称:xxxxx 出线间隔工程
3
2) 项目单位名称:
3) 工程规模:
4) 工程地址:
5) 交通、运输:铁路、公路
2.5 使用条件
序号 1 2
3 4
电源的频率 环境温度
湿度 海拔高度
名称
表 9 使用条件表
单位
Hz 日最高温度
2
颜色
GSB05-1426-2001 77# GY09 冰 灰 桔纹。
(投标人填写)
注 1:项目单位对标准技术参数表中参数有差异时,可在项目需求部分的项目单位技术差异表中给出,投标人 应对该差异表响应。差异表与标准技术参数表中参数不同时,以差异表给出的参数为准。

线路光纤纵差保护原理及调试方法

线路光纤纵差保护原理及调试方法

线路光纤纵差保护原理及调试方法摘要:随着时间的进步,电力改革和进步不断推进,以光纤为基础的全国通信系统建设已成为良好电网通信数的基础。

不同电网运行状态反馈的光纤纵向差异发展的差异也使我们有可能形成基于光纤纵向差模的网络保护。

在实际施工过程中,采用光纤纵差信号传输速度比较快,可以为电网保护线路提供缓冲空间。

因此,基于光纤的多维切换是未来电网保护中长期存在的模式。

关键词:线路光纤纵差;保护原理;调试方法引言输电线路作为电力网络的组成部分,承担着传输和分配电能的重要任务,其正常运行对于保障电能可靠传输,维持电网同步稳定具有重要意义。

输电线路发生的各种短路、接地、断线等故障,如无相应的保护装置快速切除隔离,将会导致事故范围扩大,电气设备损坏,甚至造成电网解列等严重后果。

光纤纵联保护利用光纤通道作为传输介质,能够识别线路本段、线路末端、对侧母线及下级线路出口故障等,从而实现全线速动的一种线路保护方式。

光纤纵联保护能够实现线路两端被保护元件电气量的传输与比较,从而判断故障在本线路保护区内或是区外,区内故障保护装置将可靠快速动作切除故障,区外故障和正常运行情况下保护装置不误动。

1光纤通信系统光纤纵差保护是用光导纤维作为通信通道的一-种高压输电线路纵联保护,由于光纤具有不怕超高压与雷电电磁干扰、对电场绝缘、频带宽和衰耗低等优点,所以被用作线路光纤纵差保护的通道介质。

通常,光纤通信系统分为以下几个部分。

(1)光发信机。

光发信机是实现电/光转换的光端机。

其功能是将来自于电端机的电信号对光源发出的光波进行调制,成为已调光波,然后再将已调的光信号耦合到光纤或光缆去传输。

(2)光收信机。

光收信机是实现光/电转换的光端机。

其功能是将光纤或光缆传输来的光信号,经光检测器转变为电信号,然后再将这微弱的电信号经放大电路放大到足够的电平,送到接收端的电端机去。

(3)光纤或光缆。

光纤或光缆构成光的传输通路,其功能是将发信端发出的已调光信号,经过光纤或光缆的远距离传输后,耦合到收信端的光检测器上去,完成传送信息任务。

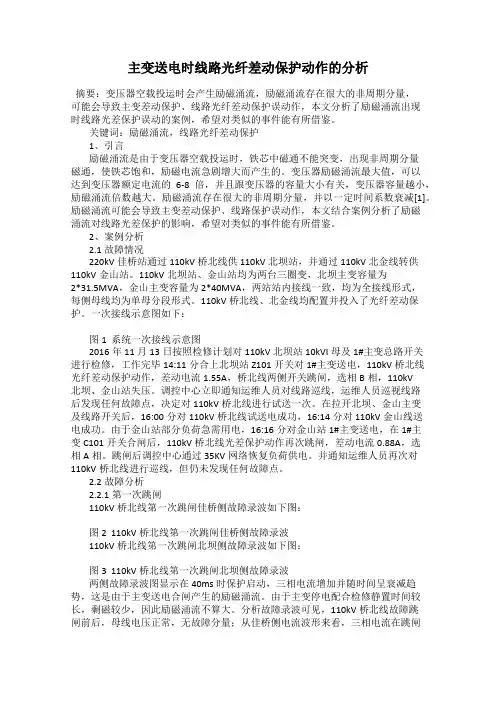

主变送电时线路光纤差动保护动作的分析

主变送电时线路光纤差动保护动作的分析

主变送电时线路光纤差动保护动作的分析摘要:变压器空载投运时会产生励磁涌流,励磁涌流存在很大的非周期分量,可能会导致主变差动保护、线路光纤差动保护误动作,本文分析了励磁涌流出现时线路光差保护误动的案例,希望对类似的事件能有所借鉴。

关键词:励磁涌流,线路光纤差动保护1、引言励磁涌流是由于变压器空载投运时,铁芯中磁通不能突变,出现非周期分量磁通,使铁芯饱和,励磁电流急剧增大而产生的。

变压器励磁涌流最大值,可以达到变压器额定电流的6-8倍,并且跟变压器的容量大小有关,变压器容量越小,励磁涌流倍数越大。

励磁涌流存在很大的非周期分量,并以一定时间系数衰减[1]。

励磁涌流可能会导致主变差动保护、线路保护误动作,本文结合案例分析了励磁涌流对线路光差保护的影响,希望对类似的事件能有所借鉴。

2、案例分析2.1 故障情况220kV佳桥站通过110kV桥北线供110kV北坝站,并通过110kV北金线转供110kV金山站。

110kV北坝站、金山站均为两台三圈变,北坝主变容量为2*31.5MVA,金山主变容量为2*40MVA,两站站内接线一致,均为全接线形式,每侧母线均为单母分段形式。

110kV桥北线、北金线均配置并投入了光纤差动保护。

一次接线示意图如下:图1 系统一次接线示意图2016年11月13日按照检修计划对110kV北坝站10kVI母及1#主变总路开关进行检修,工作完毕14:11分合上北坝站Z101开关对1#主变送电,110kV桥北线光纤差动保护动作,差动电流1.55A,桥北线两侧开关跳闸,选相B相,110kV北坝、金山站失压。

调控中心立即通知运维人员对线路巡线,运维人员巡视线路后发现任何故障点,决定对110kV桥北线进行试送一次。

在拉开北坝、金山主变及线路开关后,16:00分对110kV桥北线试送电成功,16:14分对110kV金山线送电成功。

由于金山站部分负荷急需用电,16:16分对金山站1#主变送电,在1#主变C101开关合闸后,110kV桥北线光差保护动作再次跳闸,差动电流0.88A,选相A相。

光差保护应用介绍 清楚原理,严谨工作

光差保护应用介绍 清楚原理,严谨工作

*、光差保护的认识
O、综合两侧的故障及相关信息,实 现差动比较,判定故障,出口切除故 障。
O、电流差动保护的基础上演化而来的, 基本保护原理也就是基尔荷夫定律
*、贵州电网公司对光差配 置的要求
O、500kV双套保护实现全光差。
O、220kV保护配置实现全光差。 O、110kV保护装置,整定配合有 困难的逐步实现光差。
光发 光收
光缆中给保护专 用的两根纤芯 64Kbit/s或2Mbit/s
光收 光发
RCS-931系列光纤 保护装置
尾纤

屏蔽双绞线
同轴电缆
RCS- 931 系列光纤 保护装置
光发 光收 64Kbit/s
MUX64
PCM 设备
SDH 设备 E1 接口
光纤通讯网
尾纤
屏蔽双绞线
同轴电缆
RCS- 931 系列光纤 保护装置
3、当CT参数发生变化时,两 侧定值必须进行重新校核
当线路两端CT变比不一样时,可根据整定 的CT变比调整系数,使两侧的二次电流一 致。
4、 加强对通道的监视和 检查
双通道光差,当其中一个通道异常时不一 定在远动后台上告警,但在装置上可以发 出***通道异常的具体信号。
RCS-931系列光纤 保护装置
光差保护应用介绍
清楚原理,严谨工作
*、光差保护的认识
O、综合两侧的故障及相关信息,实 现差动比较,判定故障,出口切除故 障。 O、其灵敏度高、动作简单可靠快速 (小于15ms)、保护上下级配合容易、 能适应电力系统震荡、非全相运行等优 点 、受过渡电阻的影响较小 。
*、光差保护的认识
O、配置原则:220kV线路长度小于20kM、 110kV线路长度小于8kM,要求配置光差保 护

110kV线路差动保护异常分析及故障排除

110kV线路差动保护异常分析及故障排除

110kV线路差动保护异常分析及故障排除山东华聚能源公司济东新村电厂进行110kV线路综自改造,电厂与济宁二号煤矿110kV变电所之间的110kV线路装设有光纤电流差动全线速动保护,该保护有差动保护、距离保护、零序保护等功能。

设备投用后出现差动保护异常,本文对差动保护装置的原理、二次回路、互感器原理等方面做细致分析,得出二次接线部分造成差动保护异常的根本原因,从生产运行方面进行排除故障。

标签:110kV线路;差动保护;向量引言供电系统保护选择性不好的问题通过光纤纵联差动保护能很好地解决,国内高压及超高压电力系统的线路保护广泛应用,所以它是电厂、变电站的110kV 电力线路主保护的主要选择。

济东新村电厂与济宁二号煤矿110kV变电所之间的110kV线路保护装置具备光纤电流差动全线速动保护,该保护具有分相电流差动、相间、接地距离保护、零序保护等功能。

该保护具备分相电流差动、相间、接地距离保护、零序保护等功能。

差动保护是利用基尔霍夫的ΣI=0电流定理工作的,光纤分相电流差动保护借助于线路的光纤通道,实时向对侧传递采样数据,同时接收对侧的采样数据,按相进行差动电流计算。

在正常运行及区外故障情况下,流过两侧断路器的电流方向相反、大小相等,差动电流为零,保护不动作;区内故障时,两侧的断路器都向故障点提供短路电流,被保护线路的流进与流出电流不相等,差动电流不等于零,出现差动电流大于保护装置的整定值时,保护线路两侧的断路器跳开从而实现保护动作。

二、110kV线路差动原理及数据分析差动保护装置采用南瑞RCS-943AU,其中电流差动继电器由三部分组成:变化量相差动继电器,稳态相差动继电器和零序差动继电器。

1、变化量相差动继电器为工频变化量差动电流,即为两侧电流变化量矢量和的幅值。

为工频变化量制动电流;即为两侧电流变化量矢量差的幅值。

IH为“差动电流高定值”(整定值)和4倍实测电容电流的大值;实测电容电流由正常运行时的差流获得。

差动保护的工作原理

差动保护的工作原理

1、的工作原理与线路纵差保护的原理相同,都是比较被保护设备各侧电流的相位和数值的大小。

2、与线路的区别:由于高压侧和低压侧的额定电流不相等再加上各侧电流的相位往往不相同。

因此,为了保证纵的正确工作,须适当选择各侧电流互感器的变比,及各侧电流相位的补偿使得正常运行和区外短路故障时,两侧二次电流相等。

例如图8-5所示的双绕组,应使纵的特点1 、的特点及克服的方法(1):在空载投入或外部故障切除后恢复供电等情况下在空载投入或外部故障切除后恢复供电等情况下,励磁电流的数值可达额定6~8倍励磁电流通常称为。

(2)产生的原因因为在稳态的情况下铁心中的磁通应滞后于外加电压90°,在电压瞬时值u=0瞬间合闸,铁芯中的磁通应为-Φm。

但由于铁心中的磁通不能突变,因此将出现一个非周期分量的磁通+Φm,如果考虑剩磁Φr,这样经过半过周期后铁心中的磁通将达到2Φm+Φr,其幅值为如图8-6所示。

此时铁芯将严重饱和,通过图8-7可知此时的励磁电流的数值将变得很大,达到额定电流的6~8倍,形成。

(3)的特点:①励磁电流数值很大,并含有明显的非周期分量,使励磁电流波形明显偏于时间轴的一侧。

②中含有明显的高次谐波,其中以2次谐波为主。

③的波形出现间断角。

表8-1 实验数据举例(4)克服对纵差保护影响的措施:采用带有速饱和变流器的差动继电器构成;②利用二次谐波制动原理构成的;③利用间断角原理构成的;④采用模糊识别闭锁原理构成的。

2、不平衡电流产生的原因(1)稳态情况下的不平衡电流①两侧电流相位不同电力系统中常采用Y,d11接线方式,因此,两侧电流的相位差为30°,如下图所示,Y侧电流滞后△侧电流30°,若两侧的电流互感器采用相同的接线方式,则两侧对应相的二次电流也相差30°左右,从而产生很大的不平衡电流。

②电流互感器计算变比与实际变比不同由于变比的标准化使得其实际变比与计算变比不一致,从而产生不平衡电流。

750千伏变电站线路光纤差动保护联调方法浅析

750千伏变电站线路光纤差动保护联调方法浅析

750千伏变电站线路光纤差动保护联调方法浅析摘要:以新疆750千伏变电站为例,介绍了750千伏变电站线路保护通道及保护联调的方法。

通常在本对侧保护设备调试结束之后才能进行相关的联调工作,联调时间短促。

因此,掌握正确快速的光纤通道及保护联调方法显得尤其重要。

关键词:光纤通道;直连;复接;调试方法Abstract:Taking Xinjiang 750kV substation as an example, this paper introduces the debugging methods of two channels for line protection in 750kV substation. The debugging of the protection channel can only be carried out after the debugging of the contralateral protection equipment is finished, and the debugging time isshort. Therefore, it is especially important to master the correct and fast debugging method of optical fiber protection channel.Key words:Fibre channel; Direct connection; Reconnecting; debug method1. 引言近年来,随着科学技术和工程应用的不断发展,光纤通道以其优异的抗电磁干扰能力、低衰耗、高可靠性等被广泛的应用于电力系统基础建设。

新疆750千伏变电站线路间隔主要以750kV和220kV电压等级为主,保护装置以不同厂家双套配置。

光纤传输通道一旦发生问题,可能导致变电站事故范围扩大。

差动保护基本原理

差动保护基本原理

差动保护基本原理母线差动保护基本原理母线差动保护基本原理,用通俗的比喻,就是按照收、支平衡的原理进行判断和动作的。

因为母线上只有进出线路,正常运行情况,进出电流的大小相等,相位相同。

如果母线发生故障,这一平衡就会破坏。

有的保护采用比较电流是否平衡,有的保护采用比较电流相位是否一致,有的二者兼有,一旦判别出母线故障,立即启动保护动作元件,跳开母线上的所有断路器。

如果是双母线并列运行,有的保护会有选择地跳开母联开关和有故障母线的所有进出线路断路器,以缩小停电范围什么是差动保护?为什么叫差动?这样有什么优点?差动保护是变压器的主保护,是按循环电流原理装设的。

主要用来保护双绕组或三绕组变压器绕组内部及其引出线上发生的各种相间短路故障,同时也可以用来保护变压器单相匝间短路故障。

在绕组变压器的两侧均装设电流互感器,其二次侧按循环电流法接线,即如果两侧电流互感器的同级性端都朝向母线侧,则将同级性端子相连,并在两接线之间并联接入电流继电器。

在继电器线圈中流过的电流是两侧电流互感器的二次电流之差,也就是说差动继电器是接在差动回路的。

从理论上讲,正常运行及外部故障时,差动回路电流为零。

实际上由于两侧电流互感器的特性不可能完全一致等原因,在正常运行和外部短路时,差动回路中仍有不平衡点流Iumb流过,此时流过继电器的电流IK为 Ik=I1-I2=Iumb要求不平衡点流应尽量的小,以确保继电器不会误动。

当变压器内部发生相间短路故障时,在差动回路中由于I2改变了方向或等于零(无电源侧),这是流过继电器的电流为I1与I2之和,即Ik=I1+I2=Iumb能使继电器可靠动作。

变压器差动保护的范围是构成变压器差动保护的电流互感器之间的电气设备、以及连接这些设备的导线。

由于差动保护对保护区外故障不会动作,因此差动保护不需要与保护区外相邻元件保护在动作值和动作时限上相互配合,所以在区内故障时,可以瞬时动作。

为什么220KV高压线路保护用电压取母线TV不取线路TV事实上,两个电压都接入保护装置的,它们的作用各不相同母线电压,一般用来判别正方向故障和反方向故障,通过电流与电压之间的夹角来判别线路电压,一般用来重合闸的时候用,作为线路有压无压的判据现在220kV线路保护比较常用的就是一套光纤电流差动以及一套高频距离保护也有采用两套光纤电流,两套高频的比较少了变压器差动保护的基本原理1、变压器差动保护的工作原理与线路纵差保护的原理相同,都是比较被保护设备各侧电流的相位和数值的大小。

光纤差动

光纤差动

首先,光纤差动保护的原理和一般的纵联差动保护原理基本上是一样的,都是保护装置通过计算三相电流的变化,判断三相电流的向量和是否为零来确定是否动作,当接在CT(电流互感器)的二次侧的电流继电器(包括零序电流)中有电流流过达到保护动作整定值是,保护就动作,跳开故障线路的开关。

即使是微机保护装置,其原理也是这样的。

★★★但是,光纤差动保护采用分相电流差动元件作为快速主保护,并采用PCM光纤或光缆作为通道,使其动作速度更快,因而是短线路的主保护!另外,光纤差动保护和其它差动保护的不同之处,还在于所采用的通道形式不同。

纵联保护的通道一般有以下几种类型:1.电力线载波纵联保护,也就是常说的高频保护;2.微波纵联保护,简称微波保护;3.光纤纵联保护,简称光纤保护;4.导引线纵联保护,简称导引线保护。

至于对光纤通道的具体要求,我没有找到详细的答案,我认为有以下几点应该做到:1.由于采用PCM光纤或光缆作为通道,主要是要求线路两侧的数据实现主、从方式严格同步;2.当保护装置运行时,必须成对使用,即两侧都运行;3.进行整定时,线路两侧必须一侧整定为主机,另一侧整定为从机;4.光纤接口的技术指标必须满足要求,例如单模光纤、多模光纤的发送功率,接收灵敏度,抗干扰性能,等等指标。

750kV输电线路具有传输容量大、输送距离远、经济效益好的特点,但同时也存在线路分布电容大、故障时高频分量丰富、直流分周期分量衰减缓慢的影响保护工作的因素。

文章分析了750kV输电线路的电容电流、暂态过程对线路电流差动保护以及距离保护的影响,并对线路保护的动模试验以及实际系统的人工接地试验中线路保护的动作情况进行了介绍。

关键词:继电保护;动模试验;人工接地由于特高压输电线路具有传输容量大、输送距离远、经济效益好的特点,我国目前正在进行特高压输电系统的研究。

于2005年9月在西北建成的750kV输电线路即是其中的一部分。

与500kV超高压输电线路相比,750kV输电线路的输送容量更大、线路距离更长、系统短路容量更大,因而对线路继电保护的要求也就更高。

110kV保护原理讲解

110kV保护原理讲解
整定原则:按躲过线路末端故障整定 ; 2、距离Ⅱ段
动作时限和起动值要与相邻下一条线路保护的I段或II段 相配合; 整定原则:1、与相邻线路的距离I段配合;
2、按躲过线路末端变压器低压母线短路整定;
110kV线路保护原理
3、距离保护Ⅲ段
作为Ⅰ、Ⅱ段的近后备保护又作相邻下一线路距离保护和 断路器拒动时的远后备保护。
110kV线路保护原理
我场光纤纵差保护简介
自对侧线路来的尾纤(单模四芯光缆)到光纤配线架,然 后两根光纤跳线至保护装置4X,通道A RX(接受),及通 道A TX(发送)。 注:RX、TX光纤不能插反。插反后对 侧数据接受中断,我场数据无法发送。
110kV线路保护原理
2、距离保护
距离保护就是指反应保护安装处至故障点的距离,并根据 这一距离的远近而确定动作时限的一种保护装置。实际上 是测量保护安装处至故障点之间的阻抗大小,故有时又称 阻抗保护。短路点越靠近保护安装处,其测量阻抗就越小, 则保护的时限就越短,反之,短路点越远,其测量阻抗就 越大,则保护动作的时限就越长。这样,保证了保护有选 择性的切除故障线路。
110kV线路保护原理
如果差动元件确定了该故障是区内故障并且也出现了 应当跳闸的指令,这时就不仅要使线路本侧的断路器 跳开,还要使用光纤通道向该线路的对侧传达故障发 生的信号,从而使得对侧的断路器能够在最短的时间 内跳闸。
光纤电流差动保护借助于通信通道双向传输电流数据, 供两侧保护实时计算。
110kV线路保护原理
光纤纵差是将两侧的电气量先转换成数字信号后,再通过 光纤进行双侧通讯,对两侧的电气量进行比较。
如果线路处于正常工作状态或者是出现了区外故障现 象,工作线路两侧的电流相位便是相反的,这个时候 两侧线路的差电流也会保持在零;但是如果线路产生 了区内故障,工作线路两侧的差电流便不会再保持在 零,当电流的数据与差动保护装置所表现出来的动作 特性方程相一致时,保护装置就会自行出现跳闸指示 使相应设备在最短的时间内将故障排除,使设备恢复 正常的工作状态。

220kV线路保护的配置及光纤通道在继电保护中的应用

220kV线路保护的配置及光纤通道在继电保护中的应用

220kV线路保护的配置及光纤通道在继电保护中的应用作者:季唯来源:《华中电力》2013年第08期摘要:本文主要对220kV线路保护的配置及专用光纤通道与复用通道在继电保护中的应用作分析和阐述。

重点剖析了目前在电力光纤网络中光纤保护的几种基本方式和主要特点。

关键词:继电保护、光纤、通道光纤电流差动保护是在电流差动保护的基础上演化而来的,基本保护原理也是基于基本电流定律,它能够理想地使保护实现单元化,原理简单,不受运行方式变化的影响,而且由于两侧的保护装置没有电联系,提高了运行的可靠性。

目前电流差动保护在电力系统的线路上大量使用,其灵敏度高、动作简单可靠快速、能适应电力系统震荡、非全相运行等优点是其他保护形式所无法比拟的。

光纤电流差动保护在继承了电流差动保护的这些优点的同时,以其可靠稳定的光纤传输通道保证了传送电流的幅值和相位正确可靠地传送到对侧。

时间同步和误码校验问题是光纤电流差动保护面临的主要技术问题。

保护通道对保护动作也起到至关重要作用,随着通信技术的发展,在纵联保护通道的使用上,已经由原来的单一的载波通道变为现在的载波、微波、光纤等多种通道方式。

其中光纤通道所具有的先天优势,使它与继电保护的结合,在电网中会得到越来越广泛的应用。

1、保护配置基本原则1.1、遵循“强化主保护、简化后备保护”的原则;采用主保护和后备保护一体化的微机型继电保护装置。

1.2、使用光纤通道的线路保护宜采用内置光纤接口,尽量减少保护通道的中间环节;保护装置宜具备双通道接口方式。

2、保护的配置2.1、每回线路应按双重化要求至少配置两套完整的、相互独立的、主后一体化的微机型线路保护。

通道条件具备时,每套保护宜采用双通道。

具备一路光纤通道的线路应至少配置一套纵联电流差动保护,具备两路光纤通道的线路宜配置两套纵联电流差动保护。

长度不大于20km的短线路应至少配置一套纵联电流差动保护,其通道优先采用专用光纤芯。

2.2、同杆并架部分长度超过5km或超过线路全长30%的线路应配置两套纵联电流差动保护;存在旁路代运行方式的同杆并架线路可配一套纵联电流差动保护和一套传输分相命令的纵联距离保护。

光纤差动保护原理分析

光纤差动保护原理分析

光纤差动保护原理分析光纤差动保护原理分析光纤电流差动保护是在电流差动保护的基础上演化而来的,基本保护原理也是基于克希霍夫基本电流定律,它能够理想地使保护实现单元化,原理简单,不受运行方式变化的影响,而且由于两侧的保护装置没有电联系,提高了运行的可靠性。

目前电流差动保护在电力系统的主变压器、线路和母线上大量使用,其灵敏度高、动作简单可靠快速、能适应电力系统震荡、非全相运行等优点是其他保护形式所无法比拟的。

光纤电流差动保护在继承了电流差动保护的这些优点的同时,以其可靠稳定的光纤传输通道保证了传送电流的幅值和相位正确可靠地传送到对侧1 原理介绍光纤分相电流差动保护借助于线路光纤通道,实时地向对侧传递采样数据,同时接收对侧的采样数据,各侧保护利用本地和对侧电流数据按相进行差动电流计算。

根据电流差动保护的制动特性方程进行判别,判为区内故障时动作跳闸,判为区外故障时保护不动作。

光纤电流差动保护系统的典型构成如图1 所示。

当线路在正常运行或发生区外故障时,线路两侧电流相位是反向 的。

如图所示,假设 M 侧为送电端, N 侧为受电端,则, M 侧电流为 母线流向线路, N 侧电流为线路流向母线,两侧电流大小相等方向相 反,此时线路两侧的差电流为零;当线路发生区内故障时,故障电流 都是由母线流向线路,方向相同,线路两侧电流的差电流不再为零, 当其满足电流差动保护的动作特性方程时, 保护装置发出跳闸令快速 将故障相切除。
