传感器自动检测实验报告
传感器传感器技术实验报告
传感器传感器技术实验报告传感器传感器技术实验报告引言：传感器是现代科技发展中的重要组成部分，它可以将物理量或化学量转化为可测量的电信号。
传感器技术的应用范围广泛，涵盖了医疗、环境监测、工业生产等多个领域。
本报告将介绍我们在传感器实验中的设计、搭建和测试过程，以及实验结果的分析和讨论。
实验目的：本次实验的目的是研究和测试不同类型的传感器，包括温度传感器、光敏传感器和压力传感器。
通过实验，我们希望了解传感器的工作原理、特性和应用，并能够根据实验结果对传感器进行评估和比较。
实验材料和方法：我们使用了温度传感器、光敏传感器和压力传感器作为实验材料。
在实验过程中，我们采用了以下方法进行测试：1. 温度传感器实验：a) 将温度传感器连接到电路中，并通过示波器监测输出信号。
b) 在不同温度下，记录传感器输出信号的变化，并绘制温度-电压曲线。
c) 分析曲线，评估温度传感器的灵敏度和稳定性。
2. 光敏传感器实验：a) 将光敏传感器连接到电路中，并通过示波器监测输出信号。
b) 在不同光照条件下，记录传感器输出信号的变化，并绘制光照强度-电压曲线。
c) 分析曲线，评估光敏传感器的响应速度和线性度。
3. 压力传感器实验：a) 将压力传感器连接到电路中，并通过示波器监测输出信号。
b) 在不同压力条件下，记录传感器输出信号的变化，并绘制压力-电压曲线。
c) 分析曲线，评估压力传感器的灵敏度和可靠性。
实验结果和分析：在温度传感器实验中，我们观察到温度升高时传感器输出信号也随之增加，呈现出较好的线性关系。
这表明温度传感器对温度的变化非常敏感，并且具有较高的稳定性。
在光敏传感器实验中，我们发现光照强度越高，传感器输出信号也越大。
然而，当光照强度超过一定范围时，传感器的输出信号不再线性变化，这可能是由于传感器的饱和效应导致的。
在压力传感器实验中，我们发现压力越大，传感器输出信号也越高。
这表明压力传感器对压力的变化具有较好的灵敏度和可靠性。
传感器实验实验报告
传感器实验实验报告传感器实验实验报告引言：传感器是一种能够将各种物理量、化学量或生物量转换为可测量电信号的装置。
它在各个领域中都有着广泛的应用，如环境监测、医疗诊断、智能家居等。
本次实验旨在通过对不同类型传感器的测试和比较，深入了解传感器的原理和性能。
实验一：温度传感器温度传感器是一种常见的传感器类型，用于测量环境中的温度。
我们选择了一款热敏电阻温度传感器进行测试。
实验中，我们将传感器连接到一个电路板上，并使用示波器测量输出电压随温度的变化。
通过改变环境温度，我们观察到传感器输出电压与温度之间的线性关系。
这表明该传感器具有良好的灵敏度和稳定性。
实验二：光照传感器光照传感器是一种能够测量环境中光照强度的传感器。
我们选择了一款光敏电阻光照传感器进行测试。
实验中，我们将传感器暴露在不同光照条件下，并使用万用表测量输出电阻的变化。
结果显示，传感器输出电阻随光照强度的增加而减小。
这说明该传感器能够准确地感知光照强度，并将其转化为电信号输出。
实验三：湿度传感器湿度传感器是一种用于测量环境湿度的传感器。
我们选择了一款电容式湿度传感器进行测试。
实验中，我们将传感器放置在一个密封的容器中，并通过改变容器内的湿度来模拟不同湿度条件。
通过连接传感器到一个数据采集系统，我们能够实时监测到传感器的输出信号。
结果显示，传感器的输出电容随湿度的增加而增加。
这说明该传感器对湿度变化非常敏感，并能够准确地测量环境湿度。
实验四：气体传感器气体传感器是一种能够检测环境中气体浓度的传感器。
我们选择了一款气敏电阻气体传感器进行测试。
实验中，我们将传感器暴露在不同浓度的气体环境中，并使用示波器测量输出电阻的变化。
结果显示，传感器的输出电阻随气体浓度的增加而减小。
这表明该传感器能够准确地感知气体浓度，并将其转化为电信号输出。
结论：通过本次实验，我们深入了解了不同类型传感器的原理和性能。
温度传感器、光照传感器、湿度传感器和气体传感器在各自的应用领域中都具有重要的作用。
传感器检测实验报告
一、实验目的1. 了解传感器的基本原理和检测方法。
2. 掌握不同类型传感器的应用和特性。
3. 通过实验，验证传感器检测的准确性和可靠性。
4. 培养动手能力和分析问题的能力。
二、实验原理传感器是将物理量、化学量、生物量等非电学量转换为电学量的装置。
本实验主要涉及以下几种传感器：1. 电阻应变式传感器：利用应变片将应变转换为电阻变化，从而测量应变。
2. 电感式传感器：利用线圈的自感或互感变化，将物理量转换为电感变化，从而测量物理量。
3. 电容传感器：利用电容的变化，将物理量转换为电容变化，从而测量物理量。
4. 压电式传感器：利用压电效应，将物理量转换为电荷变化，从而测量物理量。
三、实验仪器与设备1. 电阻应变式传感器实验装置2. 电感式传感器实验装置3. 电容传感器实验装置4. 压电式传感器实验装置5. 数字万用表6. 示波器7. 信号发生器8. 振动台四、实验步骤1. 电阻应变式传感器实验（1）连接实验装置，确保电路连接正确。
（2）调整信号发生器输出频率和幅度，使振动台产生一定频率和幅度的振动。
（3）观察数字万用表和示波器显示的应变值和电压值。
（4）分析应变值和电压值之间的关系，验证电阻应变式传感器的检测原理。
2. 电感式传感器实验（1）连接实验装置，确保电路连接正确。
（2）调整信号发生器输出频率和幅度，使振动台产生一定频率和幅度的振动。
（3）观察数字万用表和示波器显示的电感值和电压值。
（4）分析电感值和电压值之间的关系，验证电感式传感器的检测原理。
3. 电容传感器实验（1）连接实验装置，确保电路连接正确。
（2）调整信号发生器输出频率和幅度，使振动台产生一定频率和幅度的振动。
（3）观察数字万用表和示波器显示的电容值和电压值。
（4）分析电容值和电压值之间的关系，验证电容传感器检测原理。
4. 压电式传感器实验（1）连接实验装置，确保电路连接正确。
（2）调整信号发生器输出频率和幅度，使振动台产生一定频率和幅度的振动。
传感器测试实验报告

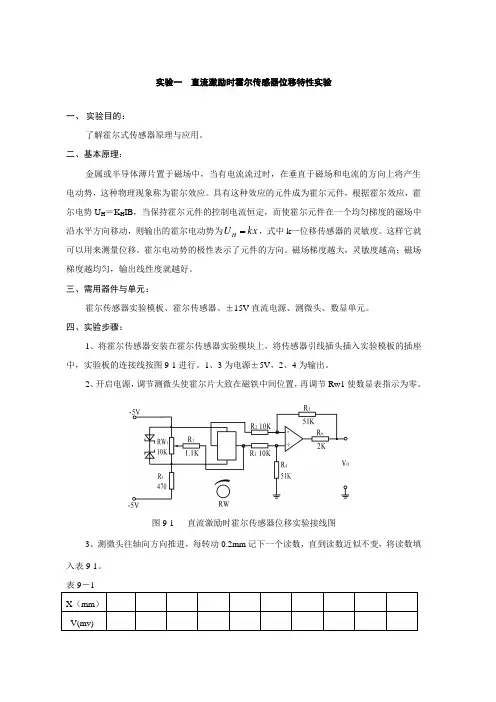

实验一 直流激励时霍尔传感器位移特性实验一、 实验目的：了解霍尔式传感器原理与应用。
二、基本原理：金属或半导体薄片置于磁场中，当有电流流过时，在垂直于磁场和电流的方向上将产生电动势，这种物理现象称为霍尔效应。
具有这种效应的元件成为霍尔元件，根据霍尔效应，霍尔电势U H ＝K H IB ，当保持霍尔元件的控制电流恒定，而使霍尔元件在一个均匀梯度的磁场中沿水平方向移动，则输出的霍尔电动势为kx U H ，式中k —位移传感器的灵敏度。
这样它就可以用来测量位移。
霍尔电动势的极性表示了元件的方向。
磁场梯度越大，灵敏度越高；磁场梯度越均匀，输出线性度就越好。
三、需用器件与单元：霍尔传感器实验模板、霍尔传感器、±15V 直流电源、测微头、数显单元。
四、实验步骤：1、将霍尔传感器安装在霍尔传感器实验模块上，将传感器引线插头插入实验模板的插座中，实验板的连接线按图9-1进行。
1、3为电源±5V ，2、4为输出。
2、开启电源，调节测微头使霍尔片大致在磁铁中间位置，再调节Rw1使数显表指示为零。
图9-1 直流激励时霍尔传感器位移实验接线图3、测微头往轴向方向推进，每转动0.2mm 记下一个读数，直到读数近似不变，将读数填入表9-1。
表9－1 X （mm ） V(mv)作出V-X曲线，计算不同线性范围时的灵敏度和非线性误差。
五、实验注意事项：1、对传感器要轻拿轻放，绝不可掉到地上。
2、不要将霍尔传感器的激励电压错接成±15V，否则将可能烧毁霍尔元件。
六、思考题：本实验中霍尔元件位移的线性度实际上反映的时什么量的变化？七、实验报告要求：1、整理实验数据，根据所得得实验数据做出传感器的特性曲线。
2、归纳总结霍尔元件的误差主要有哪几种，各自的产生原因是什么，应怎样进行补偿。
实验二 集成温度传感器的特性一、 实验目的：了解常用的集成温度传感器基本原理、性能与应用。
二、 基本原理：集成温度传器将温敏晶体管与相应的辅助电路集成在同一芯片上，它能直接给出正比于绝对温度的理想线性输出，一般用于－50℃－＋150℃之间测量，温敏晶体管是利用管子的集电极电流恒定时，晶体管的基极—发射极电压与温度成线性关系。
传感器实验报告范文
传感器实验报告范文引言：传感器是一种能够感受被测量的非电学量并将其转变为电信号输出的装置。
传感器在现代科技中被广泛应用，如环境监测、医疗设备、工业自动化等领域。
本实验主要介绍光敏传感器和温度传感器的基本原理和实验过程。
一、光敏传感器实验1.实验原理光敏传感器是一种通过光敏材料改变阻值来感知光照强度的传感器。
光强越大，光敏器件阻值越小。
本实验使用的光敏传感器为LDR（光敏电阻）。
2.实验器材-LDR-可变电阻-多用途实验板-电源-示波器-连接线3.实验步骤(1)将LDR和可变电阻分别连接至实验板。
(2)将电源正极与可变电阻的一侧连接，电源负极与LDR的一侧连接，示波器负极与LDR的另一侧连接，示波器正极与可变电阻的另一侧连接。
(3)调节可变电阻的阻值，观察示波器上的波形变化。
(4)进行数据记录和分析。
4.实验结果(1)调节可变电阻的阻值，光敏传感器的阻值随之变化。
(2)示波器上的波形变化反应了光敏传感器阻值变化的趋势。
5.实验分析通过实验，我们可以清楚地观察到光敏传感器阻值随光照强度变化的规律。
这个实验原理可以应用在许多实际应用中，如光照控制系统、街道灯自动控制等。
二、温度传感器实验1.实验原理温度传感器是一种通过感知温度变化来输出电信号的传感器。
本实验使用的温度传感器为热敏电阻。
2.实验器材-热敏电阻-可变电阻-多用途实验板-电源-示波器-温度计-连接线3.实验步骤(1)将热敏电阻和可变电阻分别连接至实验板。
(2)将电源正极与可变电阻的一侧连接，电源负极与热敏电阻的一侧连接，示波器负极与热敏电阻的另一侧连接，示波器正极与可变电阻的另一侧连接。
(3)使用温度计测量环境温度，并记录。
(4)调节可变电阻的阻值，观察示波器上的波形变化。
(5)进行数据记录和分析。
4.实验结果(1)调节可变电阻的阻值，温度传感器的阻值随之变化。
(2)示波器上的波形变化反应了温度传感器阻值变化的趋势。
5.实验分析通过实验，我们可以清楚地观察到温度传感器阻值随温度变化的规律。
传感器与检测技术实验报告
传感器与检测技术实验报告一、实验目的。
本实验旨在通过对传感器与检测技术的学习和实践，掌握传感器的工作原理、应用范围以及检测技术的基本方法和实验操作技能，提高实验能力和动手能力。
二、实验仪器与设备。
1. 传感器，温度传感器、光敏传感器、压力传感器。
2. 检测设备，示波器、数字万用表、信号发生器。
3. 实验平台，Arduino开发板、实验电路板、连接线等。
三、实验内容与步骤。
1. 温度传感器实验。
a. 将温度传感器连接至Arduino开发板，并接通电源。
b. 编写Arduino程序，读取温度传感器的数据并通过串口监视器输出。
c. 调节温度传感器周围环境的温度，观察串口监视器的数据变化。
d. 记录实验数据并分析温度传感器的工作原理。
2. 光敏传感器实验。
a. 将光敏传感器连接至Arduino开发板，并接通电源。
b. 编写Arduino程序，读取光敏传感器的数据并通过串口监视器输出。
c. 调节光线强度，观察串口监视器的数据变化。
d. 记录实验数据并分析光敏传感器的工作原理。
3. 压力传感器实验。
a. 将压力传感器连接至Arduino开发板，并接通电源。
b. 编写Arduino程序，读取压力传感器的数据并通过串口监视器输出。
c. 施加不同的压力，观察串口监视器的数据变化。
d. 记录实验数据并分析压力传感器的工作原理。
四、实验结果与分析。
通过本次实验，我们成功地实现了对温度传感器、光敏传感器和压力传感器的实验操作，并获取了相应的实验数据。
通过对数据的分析，我们深入理解了传感器的工作原理和应用场景，掌握了检测技术的基本方法和实验操作技能。
五、实验总结。
本次实验使我们对传感器与检测技术有了更深入的了解，提高了实验能力和动手能力。
通过实验操作，我们不仅掌握了传感器的工作原理和应用范围，还深入理解了检测技术的基本方法和实验操作技能。
这对我们今后的学习和科研工作具有重要的意义。
六、参考文献。
1. 《传感器与检测技术》，XXX，XXX出版社，XXXX年。
传感器检测实验报告
传感器检测实验报告传感器检测实验报告一、引言传感器是一种能够将物理量转化为电信号的装置，广泛应用于各个领域，如工业自动化、环境监测、医疗诊断等。
本实验旨在通过对传感器的检测，了解其工作原理、性能参数以及应用范围。
二、实验目的1. 了解传感器的基本工作原理；2. 掌握传感器的性能参数检测方法；3. 分析传感器的应用场景。
三、实验装置与方法1. 实验装置：传感器、信号采集器、示波器等；2. 实验步骤：a. 连接传感器与信号采集器；b. 设置示波器参数；c. 对传感器进行检测。
四、实验结果与分析1. 传感器工作原理传感器通过感受外界物理量的变化，转化为电信号输出。
常见的传感器类型有温度传感器、压力传感器、光敏传感器等。
不同类型的传感器有不同的工作原理，如热敏电阻式温度传感器利用温度变化导致电阻值的变化，从而输出电信号。
2. 传感器性能参数检测a. 灵敏度：传感器对被测量物理量变化的响应能力。
通过改变被测量物理量，记录传感器输出信号的变化，计算灵敏度。
b. 线性度：传感器输出信号与被测量物理量之间的线性关系程度。
通过改变被测量物理量，记录传感器输出信号，绘制曲线，判断线性度。
c. 分辨率：传感器能够检测到的最小变化量。
通过改变被测量物理量，记录传感器输出信号的变化，计算分辨率。
d. 响应时间：传感器从感受到物理量变化到输出信号变化所需的时间。
通过改变被测量物理量，记录传感器输出信号的变化，计算响应时间。
3. 传感器应用场景a. 工业自动化：传感器在工业生产中广泛应用，如温度传感器用于监测设备温度，压力传感器用于监测管道压力等。
b. 环境监测：传感器用于监测环境中的各种物理量，如光敏传感器用于检测光照强度，湿度传感器用于检测空气湿度等。
c. 医疗诊断：传感器在医疗设备中起着重要作用，如心率传感器用于监测患者心率，血压传感器用于测量患者血压等。
五、实验总结通过本次实验，我们了解了传感器的工作原理、性能参数检测方法以及应用场景。
新型传感器性能测试实验报告
新型传感器性能测试实验报告一、引言随着科技的不断发展，新型传感器在各个领域的应用越来越广泛。
为了评估新型传感器的性能，我们进行了一系列严格的测试实验。
本报告将详细介绍实验的目的、方法、过程、结果以及对结果的分析和讨论。
二、实验目的本次实验的主要目的是全面评估新型传感器在不同条件下的性能表现，包括但不限于精度、灵敏度、响应时间、稳定性和可靠性等方面。
通过对这些性能指标的测试，为新型传感器的进一步优化和应用提供科学依据。
三、实验设备与材料1、新型传感器若干个2、标准测试仪器，如高精度测量仪、示波器、信号发生器等3、实验环境控制系统，包括温度、湿度、压力等调节设备4、数据采集与处理系统四、实验方法1、精度测试将新型传感器与已知精度的标准传感器进行对比测量，在相同的测量条件下，记录两者的测量结果。
计算新型传感器的测量误差，评估其精度水平。
2、灵敏度测试逐渐改变被测量的物理量，观察新型传感器输出信号的变化情况。
绘制传感器输出与输入物理量之间的关系曲线，计算灵敏度。
3、响应时间测试对被测量的物理量施加一个突变，记录新型传感器从接收到变化到输出达到稳定值的时间间隔。
4、稳定性测试将新型传感器置于恒定的工作环境中，连续工作一段时间，定期记录其测量结果。
分析测量结果的变化趋势，评估传感器的稳定性。
5、可靠性测试对新型传感器进行多次重复测量，统计测量结果的一致性。
进行加速寿命试验，模拟传感器在长期使用过程中的性能变化。
五、实验过程1、实验准备对实验设备进行校准和调试，确保其工作正常。
安装和连接新型传感器，设置实验参数。
2、精度测试选择多个测量点，分别使用新型传感器和标准传感器进行测量。
记录测量数据，并进行对比分析。
3、灵敏度测试按照预设的步长改变被测量的物理量，每次改变后等待传感器输出稳定，记录数据。
4、响应时间测试使用快速变化的信号源作为输入，使用示波器观察传感器的输出响应。
5、稳定性测试启动实验环境控制系统，将工作环境调整到设定值。
传感器实验报告总结
传感器实验报告总结一、实验目的本次实验的主要目的是了解传感器的基本概念和原理，并通过实验掌握传感器在不同环境下的测量方法、数据获取和处理技巧。
二、实验内容本次实验主要涉及以下内容：1. 了解传感器基本概念和原理2. 选择适当的传感器和信号处理器，实现测量环境和测量物理量的匹配3. 设计实验方案，进行传感器的实际应用探究4. 数据采集和处理，分析实验结果并进行总结三、实验器材1. 传感器：温度传感器、湿度传感器、压力传感器、光强传感器以及红外线传感器等2. 信号处理器：单片机或微处理器3. 其他器材：数据采集卡、计算机、实验电路板、线缆等四、实验步骤1. 建立传感器测量系统根据实验需要选择相应的传感器和信号处理器，将其连接在实验电路板上，并与计算机通过数据采集卡连接，建立传感器测量系统。
2. 测量环境和测量物理量的匹配根据所选传感器的特性和测量要求，设计合理的测量环境并选择适当的测量物理量进行实验。
3. 实验方案的实施根据设计的实验方案，实施实验并完成数据采集和处理，根据采集到的数据分析实验结果。
4. 结果分析和总结根据实验结果进行分析和总结，从实验数据中发现和提取规律，进一步探索应用场景和改进方法。
五、实验中的问题和解决方法在实验过程中，可能会出现各种问题，以下是常见问题及其解决方法：1. 传感器读取数据有误解决方法：首先检查传感器能否正常工作，确保连接线路正确，考虑是否需要校准传感器或更换传感器。
2. 数据采集不全或丢失解决方法：检查数据采集卡和计算机连接是否正常，考虑更换数据采集卡，自行编写数据采集程序等。
3. 实验结果不符合实际解决方法：可进一步调整测量环境和测量方法，考虑传感器灵敏度等因素，检查数据采集是否存在误差等。
六、实验结论通过本次实验，我们深入了解传感器的基本概念和原理，并通过实验掌握了传感器在不同环境下的测量方法和数据处理技巧。
通过分析实验结果，总结了应用场景和改进方法。
在未来的学习和工作中，将能够更准确地选择适合的传感器并进行相关测量工作，为科研和实际应用提供更好的技术支持。
传感器实验实验报告
一、实验目的1. 理解传感器的基本原理和分类。
2. 掌握传感器的应用及其在各类工程领域的实际意义。
3. 通过实验操作，验证传感器的工作性能，并分析其优缺点。
4. 学习传感器测试和数据处理的方法。
二、实验器材1. 传感器：温度传感器、压力传感器、光电传感器、霍尔传感器等。
2. 测试仪器：示波器、万用表、信号发生器、数据采集器等。
3. 实验台：传感器实验台、电路连接线、固定装置等。
三、实验内容1. 温度传感器实验（1）实验目的：验证温度传感器的响应特性，分析其线性度、灵敏度等参数。
（2）实验步骤：a. 将温度传感器固定在实验台上，连接好电路。
b. 使用信号发生器输出不同温度的信号，观察温度传感器的输出响应。
c. 记录温度传感器在不同温度下的输出电压，绘制输出电压与温度的关系曲线。
d. 分析温度传感器的线性度、灵敏度等参数。
2. 压力传感器实验（1）实验目的：验证压力传感器的响应特性，分析其非线性度、灵敏度等参数。
（2）实验步骤：a. 将压力传感器固定在实验台上，连接好电路。
b. 使用压力泵对压力传感器施加不同压力，观察压力传感器的输出响应。
c. 记录压力传感器在不同压力下的输出电压，绘制输出电压与压力的关系曲线。
d. 分析压力传感器的非线性度、灵敏度等参数。
3. 光电传感器实验（1）实验目的：验证光电传感器的响应特性，分析其灵敏度、响应时间等参数。
（2）实验步骤：a. 将光电传感器固定在实验台上，连接好电路。
b. 使用光强控制器调节光电传感器的光照强度，观察光电传感器的输出响应。
c. 记录光电传感器在不同光照强度下的输出电压，绘制输出电压与光照强度的关系曲线。
d. 分析光电传感器的灵敏度、响应时间等参数。
4. 霍尔传感器实验（1）实验目的：验证霍尔传感器的响应特性，分析其线性度、灵敏度等参数。
（2）实验步骤：a. 将霍尔传感器固定在实验台上，连接好电路。
b. 使用磁场发生器产生不同磁感应强度的磁场，观察霍尔传感器的输出响应。
自动化传感器实验报告四--直流全桥的应用——电 子 秤实验
自动化传感器实验报告四--直流全桥的应用——电子秤实验一、实验目的1.了解全桥电路的基本原理及其应用在电子秤中的原理；2.了解荷重传感器的工作原理及构造；3.掌握使用程序来采集、处理、显示传感器数据的基本方法；4.熟悉各种测量仪表和传感器的使用方法。
二、实验仪器与材料仪器：电压表、万用表、示波器、笔式记录仪等。
材料：直流稳压电源、全桥位移传感器、万用表测量导线、电阻等。
三、实验原理电子计重秤的工作原理是：利用承重结构产生的微小形变，经过荷重传感器转换成微小电压信号，进而转化成数字量信号进行显示、储存等处理。
1. 全桥电路的基本原理全桥电路由四个电阻组成的电路，它被用来测量小信号。
常用于压力、应力、扭矩等物理量的测量。
当桥中一个臂变化时，桥中的电阻值随之发生变化，检测出变化后，选用差动法放大这个信号。
可理解为是电路的强化作用，通过放大电路来使信号得到更好的运用。
2. 电子秤的原理电子秤是一种新型计量仪器，由荷重传感器、变换器、显示器、电源等组成。
它使用荷重传感器将重物产生的应变信号转化成弱的电信号后，再经过放大、滤波、积分等处理后转化成可视的数码显示。
电子秤以其高精度、高灵敏度、高分辨率、精准度高等优点，已取代了传统的机械计量秤，成为工业生产和科技测试中的必需品。
四、实验步骤1.按照电路原理图连接电路。
2.使用万用表测量各个电路元件的值和完整性。
3.连接示波器，打开电源。
4.根据电路原理图调节电压幅度和频率。
5.根据显示器显示的数字，计算出物体的重量。
5 操作结果与分析我们将自己重量放在电子秤上，原本应该显示70kg左右但是并没有，存在一定的误差。
同时，可以通过调整供电范围、改变采样时间和滤波等来消除噪音干扰，获得更准确的读数。
此外，需要注意的是，由于荷载传感器本身与环境温度有关，因此在长期使用过程中，需要周期性校准调整以保证其准确性。
六、实验结论1.全桥电路是一种用于测量小信号的电路，在物理量测量中应用广泛。
传感器实验报告
传感器实验报告
传感器就像人类的五官和身体，它们能检测和记录周围环境的信息，并及时将这些数据传送给操作者，从而使施工者及时作出反应，以满足更高的要求。
近些年，传感器技术也越来越发达，它可以应用于气象、航空、汽车、军事等领域，以获取更多的信息。
为了更加了解传感器的原理和它的实际应用，我们实验室进行了传感器实验。
实验使用的传感器不仅能够测量温度、压力和湿度，还能测量气体的浓度和磁场的强度，可以说是一款多功能的传感器。
我们使用了一台PC机，连接了数控系统，由手动控制进行了模拟性测试，实验结果显示，相关信号完全收敛，说明传感器的精度也是良好的。
在测试结果获得之后，我们可以调节阈值，当传感器发出的数据超过阈值时，设备会及时反应并发出告警信号，以保护操作者的安全。
总之，实验结果表明传感器设备能获得良好的反应以及较高的精度，通过调整阈值，可以得到更可靠和精确的结果。
该设备具有优良的稳定性，可以很好地应用于许多领域，以进行实时监测和报警。
传感器实验报告3
1.分析霍尔组件产生脉冲的原理。
2.将实验数据写入表格
电动机电压值（v）
转速表测量值(r/min)
示波器波形
频率测量值(Hz)
转速计算值(r/min)
5
8
10
15
20
3.根据记录的驱动电压和转速,作V-RPM曲线。
实验成绩:
利用霍尔效应表达式: UH＝KHIB，当被测圆盘上装上N只磁性体时，转盘每转一周磁场变化N次，每转一周霍尔电势就同频率相应变化，输出电势通过放大、整形和计数电路就可以测出被测旋转物的转速。
利用霍尔效应表达式：UH＝KHIB，当被测圆盘上装上N只磁性体时，转盘每转一周磁场变化N次，每转一周霍尔电势就同频率相应变化，输出电势通过放大、整形和计数电路就可以测出被测旋转物的转速。
实验报告( )
实验名称霍尔测速实验专业指导教师
姓名学Байду номын сангаас同组人实验日期
实验目的
了解霍尔组件的应用——测量转速。
实验仪器:
霍尔传感器、+5V、2～24V直流电源、转动源、频率/转速表。
实验原理:
利用霍尔效应表达式：UH＝KHIB,当被测圆盘上装上N只磁性体时,转盘每转一周磁场变化N次,每转一周霍尔电势就同频率相应变化,输出电势通过放大、整形和计数电路就可以测出被测旋转物的转速。
实验步骤及数据整理
一、实验步骤
1.安装根据图15-1,霍尔传感器已安装于传感器支架上,且霍尔组件正对着转盘上的磁钢。
图15-1
2.将+5V电源接到三源板上“霍尔”输出的电源端,“霍尔”输出接到频率/转速表（切换到测转速位置）。“2～24V”直流稳压电源接到“转动源”的“转动电源”输入端。
传感器的实验报告
传感器的实验报告传感器的实验报告引言：传感器是一种能够将物理量或化学量转化为电信号的装置，广泛应用于各个领域。
本实验旨在通过对不同类型的传感器进行实验，了解其原理和应用。
实验一：温度传感器温度传感器是一种常见的传感器，用于测量环境或物体的温度。
本实验选择了热敏电阻作为温度传感器，通过测量电阻值的变化来间接测量温度。
实验中使用了一个简单的电路，将热敏电阻与电源和电阻相连接，通过测量电路中的电压来计算温度。
实验结果显示，随着温度的升高，电阻值逐渐下降，电压也相应变化。
这说明热敏电阻的电阻值与温度呈负相关关系。
实验二：压力传感器压力传感器用于测量物体受到的压力大小。
本实验选择了压电传感器作为压力传感器，通过压电效应将压力转化为电信号。
实验中，将压电传感器与一个振荡电路相连，当物体施加压力时，压电传感器会产生电荷，导致振荡电路频率的变化。
通过测量频率的变化，可以间接测量物体受到的压力。
实验结果显示，当施加压力时，频率逐渐增加，说明压电传感器的输出信号与压力呈正相关关系。
实验三：光敏传感器光敏传感器用于测量光线的强度或光照度。
本实验选择了光敏电阻作为光敏传感器，通过测量电阻值的变化来间接测量光照度。
实验中，将光敏电阻与一个电路相连，通过测量电路中的电压来计算光照度。
实验结果显示，随着光照度的增加，电阻值逐渐下降，电压也相应变化。
这说明光敏电阻的电阻值与光照度呈负相关关系。
实验四：湿度传感器湿度传感器用于测量环境中的湿度。
本实验选择了电容式湿度传感器作为湿度传感器，通过测量电容值的变化来间接测量湿度。
实验中，将电容式湿度传感器与一个电路相连，通过测量电路中的电容值来计算湿度。
实验结果显示，随着湿度的增加，电容值逐渐增加，说明电容式湿度传感器的输出信号与湿度呈正相关关系。
结论：通过本次实验，我们对不同类型的传感器进行了实验，了解了它们的原理和应用。
温度传感器、压力传感器、光敏传感器和湿度传感器分别用于测量温度、压力、光照度和湿度。
传感器实习报告
传感器实习报告引言：在如今科技快速发展的时代背景下，传感器作为一种关键技术产品，在各个领域中发挥着重要的作用。
通过实习的机会，我有幸深入了解和学习传感器的原理和应用。
本文将就我的实习经历进行总结并进行一些个人的思考。
一、实习背景我所参与的实习项目是在一家知名科技公司的传感器研发部门。
这个部门专注于传感器技术的研究和产品的开发。
在实习开始之前，我对传感器的了解仅限于课本上的知识，但是实际接触和实践使我对传感器产生了更深入的认识。
二、传感器的原理和应用1. 传感器的原理传感器是一种能够将物理量转换为电信号的装置。
在不同的应用领域中，传感器的工作原理也有所不同。
例如，光传感器通过光敏电阻的变化来感知光线的强度，压力传感器通过柔性膜片的变形来感知外力的大小。
2. 传感器在生活中的应用传感器在我们的日常生活中无处不在。
我们所接触到的智能手机、智能家居、智能车辆等等，都离不开传感器的应用。
传感器可以帮助手机感知周围环境的温度、湿度等信息，并根据这些信息进行自动调节。
智能家居则可以通过传感器感知人体的存在并根据需求自动开启灯光、空调等设备。
三、实习经历在实习期间，我参与了一个传感器研发项目。
项目目标是开发一种新型的温度传感器，用于汽车行业。
作为项目成员，我的任务是参与传感器的设计和测试。
1. 传感器设计传感器的设计是一个复杂而精细的过程。
首先，我们需要确定传感器所要感知的物理量，这里是温度。
然后，根据物理原理和工艺要求，设计传感器的结构和电路。
我通过使用计算机模拟软件进行传感器的设计和优化，并与其他团队成员进行讨论和交流。
2. 传感器测试传感器设计完成后，我们需要对其性能进行测试和验证。
测试包括对传感器灵敏度、响应时间、稳定性等方面进行评估。
我采用了各种测试仪器和方法，如示波器和稳定电源等，进行了一系列的实验。
四、实习感悟通过这次实习，我不仅学到了传感器的原理和应用，还提高了自己的实践能力和团队合作能力。
在实习期间，我学会了如何运用各种工具和软件进行传感器设计和测试。
传感器与自动检测技术实验报告(打印4个)
自动检测技术及仪表实验报告电气与电子工程学院前言本实验适用于实验中心购置的“CSY-2000型传感器实验台”，是《传感器原理》课程的实验教学部分。
内容包括：电阻应变片式特性实验、差动变压器的性能试验以及转速测量实验等。
前两个实验共4学时，最后一个实验属于综合性实验。
传感器实验的基本要求实验前应复习教科书有关章节，认真研读实验指导书，了解实验目的、项目、方法与步骤，明确实验过程中应注意的问题，并按照实验项目准备记录相关数据等。
实验前应写好预习报告，经指导教师检查认为确实做好了实验准备，方可开始做实验。
CSY-2000传感器实验台简介一、实验台的组成二、电路原理三、使用方法四、仪器维护及故障排除五、注意事项一、实验台的组成CSY-2000系列传感器与检测技术实验台由主机箱、温度源、转动源、振动源、传感器、相应的实验模板、数据采集卡及处理软件、实验台桌等组成。
1.主机箱提供高稳定的±15V、±5V、＋5V、±2V一±l0V（步进可调）、＋2V－+24V（连续可调）直流稳压电源；音频信号源（音频振荡器）1KHz～l0KHz（连续可调）；低频信号源（低频振荡器）1Hz～30Hz （连续可调）；气压源0－20KPa（可调）；温度（转速）智能调节仪；计算机通信口；主机箱面板上装有电压、频率转速、气压、计时器数显表；漏电保护开关等。
其中，直流稳压电源、音频振荡器、低频振荡器都具有过载切断保护功能，在排除接线错误后重新开机恢复正常工作。
2.振动源振动台振动频率1Hz－30Hz可调（谐振频率9Hz左右）。
转动源：手动控制0－2400转／分；自动控制300－2400转／分。
温度源：常温－180℃。
3.传感器基本型有电阻应变式传感器、扩散硅压力传感器、差动变压器、电容式位移传感器、霍尔式位移传感器、霍尔式转速传感器、磁电转速传感器、压电式传感器、电涡流传感器、光纤传感器、光电转速传感器（光电断续器）、集成温度（AD590）传感器、K型热电偶、E 型热电偶、Pt100铂电阻、Cu50铜电阻、湿敏传感器、气敏传感器共十八个。
传感器与检测技术实验报告
传感器与检测技术实验报告传感器与检测技术实验报告一、引言传感器与检测技术是现代科学技术领域中的重要组成部分，它们在各个行业和领域中起着至关重要的作用。
本实验报告旨在介绍传感器与检测技术的基本原理、应用领域以及实验过程与结果。
二、传感器的基本原理传感器是一种能够将物理量转化为可测量信号的装置。
它通过感知环境中的物理量变化，并将其转化为电信号或其他形式的信号输出。
传感器的基本原理可以归纳为以下几个方面：1. 压阻效应：基于材料的电阻随受力变化而改变的原理。
例如，压力传感器通过测量受力物体上的电阻变化来确定压力大小。
2. 磁阻效应：基于材料的电阻随磁场变化而改变的原理。
例如，磁场传感器通过测量磁场对材料电阻的影响来确定磁场强度。
3. 光电效应：基于材料的光电特性随光照变化而改变的原理。
例如，光电传感器通过测量光照对材料电流或电压的影响来确定光照强度。
三、传感器的应用领域传感器广泛应用于各个领域，包括但不限于以下几个方面：1. 工业自动化：传感器在工业自动化中起着关键作用。
例如，温度传感器用于监测工业生产过程中的温度变化，从而保证生产质量和安全。
2. 医疗健康：传感器在医疗健康领域中有着重要应用。
例如，心率传感器用于监测患者的心率变化，从而及时发现异常情况。
3. 环境监测：传感器在环境监测中起到关键作用。
例如，气体传感器用于监测大气中的气体浓度，从而及时发现环境污染问题。
四、实验过程与结果本次实验我们选择了温度传感器作为研究对象。
实验过程如下：1. 准备实验设备：包括温度传感器、电路板、电源等。
2. 连接电路：将温度传感器与电路板连接，并接通电源。
3. 测量温度：通过电路板上的显示屏读取温度传感器测得的温度数值。
实验结果显示，温度传感器能够准确地测量环境中的温度变化，并将其转化为电信号输出。
通过实验我们验证了温度传感器的可靠性和准确性。
五、结论传感器与检测技术在现代科学技术中扮演着重要的角色。
通过本次实验，我们深入了解了传感器的基本原理、应用领域以及实验过程与结果。
传感器实习报告
传感器实习报告在过去的一段时间里，我有幸参加了一个有关传感器的实习项目。
通过这个实习，我深入了解了传感器的原理、应用和市场前景。
我还亲身参与了一些传感器的制造和测试过程，对于传感器的工作原理和性能指标有了更深入的理解。
下面是我对这次实习的总结和报告。
一、实习目标和背景在开始实习之前，我们团队设定了一些实习目标。
首先，我们希望了解传感器的原理和分类。
其次，我们要熟悉传感器的应用领域和市场需求。
最后，我们需要亲自动手制造和测试传感器，以更好地理解它们的性能特点。
二、传感器的原理和分类在第一个阶段的学习中，我们仔细研究了传感器的原理和分类。
传感器是一种能够将外部物理量转化为电信号的装置。
根据转换原理的不同，传感器可以分为压力传感器、温度传感器、光传感器等多种类型。
每种传感器都有其独特的工作原理和适用范围。
三、传感器的应用领域和市场需求在了解了传感器的基本原理后，我们研究了传感器的应用领域和市场需求。
传感器广泛应用于工业自动化、环境监测、智能家居、汽车电子等领域。
随着智能化和物联网技术的发展，对传感器的需求也越来越大。
四、传感器的制造和测试过程在理论学习之后，我们进入了实践环节，亲自动手制造和测试了传感器。
我们学习了传感器的组装工艺和生产流程，并且掌握了一些常见的测试方法和设备。
通过这个过程，我们更加深入地了解了传感器的制造和性能指标。
五、实习心得通过这次实习，我对传感器有了更深入的认识。
我不仅学到了课本上没有的知识，还亲身体验了传感器的制造和测试过程。
这对于我的专业学习和职业发展都具有重要意义。
在以后的学习和工作中，我将更加注重传感器的应用和创新，努力将所学知识转化为实际能力。
六、结论通过这次实习，我对传感器有了更全面的认识和了解。
我深入学习了传感器的原理和分类，掌握了传感器制造和测试的技术方法。
我相信这次实习对我未来的学习和发展将产生积极的影响。
总之，这次传感器实习使我收获了许多。
我将把这次实习的经验和知识应用到以后的学习和工作中，为传感器领域的发展做出更多的贡献。
自动化传感器实验报告十二 霍尔转速传感器测速实验
自动化传感器实验报告十二霍尔转速传感器测速实验一、实验目的本次实验的目的是测试和评估霍尔转速传感器的功能。
通过该传感器，我们可以准确地测量对象物体外部转子的转速和脉冲数量。
通过这次实验，可以帮助我们更深入地了解和理解霍尔传感器在日常使用中的具体操作，帮助我们更好地运用它保护和维护转子。
二、实验内容本次实验主要实现以下内容：1.使用霍尔传感器对转子的实际转速和脉冲数量进行测量。
2.熟悉霍尔传感器仪表的相关操作功能和实验细节。
3.设计及开发测试程序，以更准确、更快捷的方式测量脉冲转速。
三、实验原理霍尔传感器是一种常用于测量外部旋转物体的转速和脉冲数量的传感器。
它一般由可以探测转子中磁场变化的电磁感应器组成，该感应器通过变化的磁场原理，可以感应到外来磁场的变化，检测到转子的转速和脉冲数量。
因此，当我们需要测量某种物体的转速和脉冲数量时，霍尔传感器就成为最佳的选择。
四、实验装置本次实验的有关装置和仪器如下：1.霍尔磁感应传感器：这种传感器可以检测磁场的变化，通过变化的磁场原理，检测到转子的转速和脉冲数量。
2.脉冲发生器：为了测试霍尔传感器，需要使用脉冲发生器来发送脉冲信号，使霍尔传感器可以检测脉冲信号，从而测量转速和脉冲数量。
3.电源：测试实验过程中，需要使用一个相应的电源，用来为设备提供原动力。
4.软件：使用软件来收集和处理测试的相关数据，以便更容易地测量、记录和分析数据。
五、实验流程1.根据实验程序，将霍尔传感器安装到实验装置，确保安装正确。
2.用脉冲发生器将脉冲信号发送到实验装置中，以启动实验测试。
4.实验结束后，使用软件来进行数据分析和处理，得出实验结论。
六、实验结果通过本次实验，我们发现：霍尔传感器有效地、准确地测量了转子的实际转速和脉冲数量，而且测量结果可以通过软件进行统计处理，准确快速地获得实验结论并可视显示。
七、总结。
传感器与检测技术实验报告
传感器与检测技术实验报告
目录
1. 传感器的概念
1.1 传感器的作用
1.2 传感器的分类
2. 检测技术的发展
2.1 检测技术的定义
2.2 检测技术的应用领域
2.3 检测技术的未来趋势
1. 传感器的概念
1.1 传感器的作用
传感器是一种能够感知并转换物理量或化学量等各种被测量信息为电信号或其他所需形式信息的器件。
传感器在工业控制、环境监测、医疗设备等领域发挥着关键作用，可以实现对各种参数的监测和控制。
1.2 传感器的分类
传感器可以根据其感知的被测量信息类型、工作原理、测量范围等不同特征进行分类。
常见的传感器分类包括光学传感器、压力传感器、温度传感器、湿度传感器等，每种传感器都有其特定的工作原理和适用场景。
2. 检测技术的发展
2.1 检测技术的定义
检测技术是利用各种传感器和仪器设备对特定参数或特征进行监测和测量的技术。
通过检测技术，可以获取被测量物体的信息，实现对其状态和性能的评估。
2.2 检测技术的应用领域
检测技术广泛应用于工业生产、环境保护、医疗诊断、安防监控等各个领域。
在工厂生产中，检测技术可以帮助监测设备运行状态和产品质量，提高生产效率；在医疗领域，检测技术可以用于疾病诊断和治
疗监测，提升医疗水平。
2.3 检测技术的未来趋势
随着科技的不断发展，检测技术也在不断创新和进步。
未来，检测技术可能会更加智能化、便捷化和精准化，例如结合人工智能技术实现自动化检测、远程监控等功能，为各个领域带来更加便利和高效的检测解决方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
传感器技术实训报告一、时间：2012年7月2日～7月6日二、实训时间安排及实训内容1、：调试电容式传感器电路；2、：调试半导体应变片传感器3、：调试差动变压器传感器电路；4、：调试霍尔式传感器电路；5、 : 汇报各调试实验结果。
组员：四、实训过程实验一、调试电容式传感器电路测位移（一）实验要求：1、了解电容式传感器工作原理及测量方法；2、按原理图连接线路适当调节并记录相关数据；3、将所记数据输入曲线绘图软件查看实验结果并总结。
（二）实验原理：本次电容式传感器是差动平行变面积式，由两组定片和一组动片组成，当安装于振动台上的动片上、下改变位置，与两组静片之间相对面积发生变化，极间电容也发生相应变化，成为差动电容。
如将上层定片与动片形成的电容Cx1，下层定片与动片形成的电容定为Cx2，当Cx1和Cx2接入双T型桥路作为相邻两臂时，桥路的输出电压与电容的变化有关，即与振动台的位移有关。
（三）实验部件及原理图：电容传感器、电容变换器、差动变换器、低通滤波器、螺旋侧微头、低频振荡器、万用表。
图1（四）实验步骤1、按图1接线，电容变换器和差动放大器的增益适度。
2、装上微测头，带动振动台位移，使电容动片位于两静片中，此时差动放大器输出理论上应为零。
3、以此为起点，向上和向下位移动电容动片，每次0.5mm，直至动片与一组静片全部重合为止。
记录数据，并作出U-X曲线，求得灵敏度。
（数据、曲线图如下）4、低频振荡器输出接“激振1端”，移开微测头，适当调节频率和振幅，使差放输出波形较大但不失真，用示波器观察波形。
表1 （测量范围：0mm～15.0mm）X(mm) 0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 U(mV) -1719 -1220 -925 -882 -779 -702 -639 -482 -386.9 X(mm) 4.5 5.0 5.5 6.0 6.5 7.0 7.5 8.0 8.5 U(mV) -223.9 -73.7 1.7 54 312.3 533 564 779 947 X(mm) 9.0 9.5 10.0 10.5 11.0 11.5 12.0 12.5 13.0 U(mV) 1060 1259 1433 1472 1551 1757 1993 1962 2231 X(mm) 13.5 14.0 14.5 15.0 15.5 16.0U(mV) 2342 2447 2605 2516 1623 990实验结果：灵敏度S=△U/△X≈0.2251V/mm；静态误差：K=0.073。
实验二、半导体应变片半桥称重测试（一）实验要求1、连接半导体半桥电路，调试好后进行称重测试；2记录数据并总结得出结论，与单臂电路进行性能比较；3注意半导体应变计的灵敏度及温度效应。
（二）实验原理半导体应变片式传感器是利用半导体材料的“应变效应”进行工作。
当用应变片测试时，应变片要牢固的粘贴在测试体表面，当测件受力放生行变，应变片的敏感栅随同变形，起电阻值也随之发生相应的变化。
通过测试电路，转换成电信号输出显示。
当电桥平衡时，桥路对臂电阻乘积相等，电桥输出为零，在桥臂四个电阻中，电阻的相对变化率为△R/R，个应变片时，∑R＝△R/R；当两个应变片组成差动状态工作，测有∑R＝2△R/R；用四个应变片组成两个差动对工作，且R1＝R2＝R3＝R4＝R，∑R＝4△R/R。
可知单臂，半桥，全桥电路的灵敏度依次增大。
（三）实验所需部件及原理图直流稳压电源、电桥、差动放大器、半导体应变计、万用表。
图2（四）实验步骤1、调零。
开启仪器电源，差动放大器增益置100倍（顺时针方向旋到底），“＋、－”输入端用实验线对地短路。
输出端接数字电压表，用“调零”电位器调整差动放大器输出电压为零，然后拔掉实验线。
调零后电位器位置不要变化。
2、按图2将实验部件用实验线连接成测试桥路。
桥路中R、WD为电桥中的固定电阻和直流平衡电位器，R1、R2为应变片，（可任选上、下梁中的一片工作片）。
直流激励电源为±2V。
3、确认接线无误后开启仪器电源，并预热数分钟。
调整电桥WD电位器，使测试头系统输出为零。
4、测出电压变化V，砝码个数W=20g/个，画出V-W曲线，求出灵敏度。
（数据表、曲线图如下所示）表2：W(个) 0 1 2 3 4 5 6 7 8V(mV) 0.1 12.3 29.2 49.2 70.4 88.5 112.7 134.2 156.1 W(g) 9 10 11 12 13 14 15 16 17 V(mV) 181.7 205.4 229.5 255.4 283.1 311.1 340.2 371.4 375.0 W(g) 18 19 20 21 22V(mV) 379.6 383.5 388.3 388.7 390.0实验结果：灵敏度S=△V/△W≈1.095mV/g;静态误差K≈0.077。
实验三、差动变压器传感器的调试（一）实验要求1、理解差动变压器测试系统的组成，掌握其线性标定方法；2、测量过程中分别用万用表测量差放输出端口及低通滤波输出端口并记录；3、用示波器两通道观察相敏检波器①、②端口，使其波形符合实验要求。
（二）实验所需部件及原理图差动变压器、音频振荡器、电桥、差动放大器、移相器、相敏检波器、低通滤波器、万用表、示波器、测微头。
图3（三）实验原理差动变压器式传感器主要由一个一次绕组、两个二次绕组、活动衔铁及导磁外壳组成，其可看作是互感式电感传感器，把被测量的变化转换为线圈的互感变化，一次侧接入激励电源后，二次侧因互感而产生电压输出。
当绕组间互感随被测量变化时，输出电压将产生相应变化。
变压器的输出U o等于两个二次绕组的感应电动势E₂₁、E₂₂之差，二次侧绕组感应电动势E=-jωMI，M为一次绕组与两个二次绕组的互感系数，I为一次绕组激励电流，则当活动衔铁向上或向下移动时将会改变一次绕组与二次绕组的互感系数，故变压器输出U o∝△M。
差动放大器输出端的输出波形左半部分逐渐下降表示输出电压与激励电压反相，右半部分逐渐升高表示输出电压与激励电压同相。
（四）实验步骤1、按图3接线，差动放大器增益适度，音频振荡器LV端输出5KHz，Vp_p值为2V。
2、调节电桥WD、WA电位器，调节测微头带动衔铁改变其在线圈中的位置，使系统输出为零。
3、旋动测微头使衔铁在线圈中上、下有一个较大的位移，用电压表和示波器观察系统输出是否正负对称（如有削波现象则应减小差动放大器增益）。
如有不对称则需反复调节衔铁位置和电桥、移相器，做到正负输出对称。
4、旋动测微头，带动衔铁向上5mm，向下5mm位移，每旋一周（0.5mm），用两个万用表分别测量差放输出端及低通滤波输出端电压变化，记录电压变化值。
（记录数据表、曲线图如下所示）表3-1（差放输出端电压变化，交流档测量）X(mm) 0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 V(mV) 763 702 631 559 484 409 328 245 168 X(mm) 4.5 5.0 5.5 6.0 6.5 7.0 7.5 8.0 8.5 V(mV) 97.7 21.7 72.0 156.6 240.8 326.7 396 481 564 X(mm) 9.0 9.5 10.0 10.5 11.0 11.5 12.0 12.5 13.0 V(mV) 643 722 798 874 946 1020 1091 1156 1225 表3-2（低通滤波输出端电压变化，直流档测量）X(mm)0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 V(mV)-1522 -1387 -1251 -1109 -967 -817 -661 -499 -348.1 X(mm) 4.5 5.0 5.5 6.0 6.5 7.0 7.5 8.0 8.5 V(mV)-187 -19.9 140.8 308.8 471 638 801 963 1123 X(mm)9.0 9.5 10.0 10.5 11.0 11.5 12.0 12.5 13.0 V(mV)1279 1431 1581 1729 1870 2013 2152 2277 2410 曲线图3-1（差放输出端特性曲线）：曲线图3-2（低通滤波输出端特性曲线）：实验四、霍尔式传感器调试（一）实验要求1、了解霍尔式传感器的结构、工作原理；2、掌握使用霍尔传感器做静态位移测试方法；3、调试好电路后测量输出电压变化并记录数据。
（二）实验所需部件及原理图直流稳压电源、电桥、霍尔传感器、差动放大器、万用表、测微头。
图4（三）实验原理霍尔传感器是由工作在两个环形磁钢组成的梯度磁场和位于磁场中的霍尔元件组成。
当通以恒定电流时，霍尔式元件就有电动势输出。
霍尔元件在梯度磁场中上、下移动时，输出的霍尔电势V取决于其在磁场中的位移量X，所以测得霍尔电势的大小便可获知霍尔元件的静位移。
（四）实验步骤1、将直流激励电压严格限定在±2V以免损坏霍尔元件。
2、按图4接线，装上测微头，调节振动圆盘上、下位置，是霍尔元件位于梯度磁场中间位置。
差动放大器增益适度。
开启电源，调节电桥WD，使差放输出为零。
上、下移动振动台，使差放正负电压输出对称。
3、上、下移动测微头各3.5mm，每变化0.5mm（或1.0mm）读取相应的电压值。
并计入下表，作出V－X曲线，求出灵敏度及线性。
表4：X(mm) 0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 V(mV) -2.2 -3.3 -6.3 -8.1 -10.1 -11.3 -12.3 -13.1 -14.6 X(mm) 4.5 5.0 5.5 6.0 6.5 7.0 7.5 7.75 8.0 V(mV) -15.4 -16.6 -17.6 -19.3 -25.8 -39.8 -24.1 -13.9 25.2 X(mm) 8.25 8.5 8.75 9.0 9.25 9.5 9.75 10.0 10.25 V(mV) 91.8 183.5 299.8 413.0 558 727 933 1167 1439 X(mm) 10.5 10.75 11.0 11.25 11.5 11.75 12.0 12.25 12.5 V(mV) 1677 1843 2109 2342 2551 2725 2846 2962 3030 曲线图：灵敏度：S=0.339V/mm；静态误差：K=0.196。
五、实训总结匆忙的一周实训眨眼就过了，虽然只安排了四个上午的时间分别调试四种传感器的电路性能，但在我们组成员的共同努力之下基本上完成了老师布置的实验任务。
不管是哪种传感器电路，在实验过程中我们发现实际电路的精准调试比我们想象中的困难，尤其是差动变压器式传感器和霍尔传感器的调试，我们组前后都分别测量了好几次，每次都记录了大量的数据，但基本上大部分都不太理想，甚至得不到较满意的特性曲线，但几经试验调试，我们最终都得出了一两组较为满意的数据，输入绘图软件后得出的曲线也较为理想，灵敏度及静态误差也在合适的允许范围内。
