表面贴片焊接技巧

合集下载

贴片焊接技巧

贴片焊接技巧
进行贴片焊接有效的方式是拖焊,如果熟悉了拖焊,你基本可以使用一把烙铁+松香完成所有贴片的焊接
在焊接前我们特别提到工具:
最好使用斜口的扁头烙铁,考虑到以后实际焊接有防静电的要求,建议使用焊台!
言归正传:
首先把IC平放在焊盘上!
对准后用手压住!
然后使用融化的焊丝随意焊接IC的数个脚来固定IC!
四面全部用融化的焊丝固定好!
固定好后在IC脚的头部均匀的上焊丝!
四周全部上焊丝!
可以顺势往下流动!
把烙铁头放入松香中,甩掉烙铁头部多余的焊锡!
把粘有松香的烙铁头迅速放到斜着的PCB头部的焊锡部分!
接下来的动作将是整个拖焊的核心:使烙铁按照以下方式运动!
重复以上的动作后达到以下的效果!
四面使用同样的方法!
固定贴片!
粘上焊锡
固定IC脚
拖焊!
SSOP的操作!
焊接完成后的效果!
表面很多松香!
用酒精清洗!
最终的效果!。

贴片焊接技巧

贴片焊接技巧
贴片焊接是电子行业中常见的一种焊接方式，它的优点是占用空间小，适用于高密度集成电路板的焊接。

然而，贴片焊接也有它的一些技巧和注意事项。

要注意的是贴片元件的正确安装方向。

在安装贴片元件的时候，需要注意引脚的编号，确保引脚的位置和编号是正确的。

如果引脚的位置或编号不正确，会导致元件无法正常工作，甚至损坏整个电路板。

要注意焊接温度和时间。

贴片元件的焊接温度和时间是至关重要的，过高或过低的温度都会对元件的性能产生负面影响。

在焊接的过程中，需要根据元件和电路板的材料选择合适的焊接温度和时间，以确保焊接的质量和稳定性。

要注意焊接的位置。

在贴片焊接过程中，需要确保焊接位置的准确性和稳定性，以避免元件和电路板的损坏或失效。

特别是在高密度集成电路板的焊接过程中，更需要注意焊接位置的准确性和可靠性。

还需要注意使用适当的焊接工具和材料。

在贴片焊接过程中，需要使用适当的焊接工具和材料，以确保焊接的质量和可靠性。

例如，需要使用合适的焊锡线和焊接垫来进行焊接，以确保焊接的稳定性和一致性。

还需要注意贴片焊接的检验和测试。

在贴片焊接完成后，需要进行相关的检验和测试，以确保焊接质量的稳定性和一致性。

例如，可以使用X射线检测和光学显微镜检测来检测焊接的质量和可靠性。

贴片焊接技巧的掌握对于电子行业的从业人员来说非常重要。

需要注意的是，贴片焊接的质量和稳定性取决于多个因素，包括焊接温度、时间、位置、工具和材料等。

只有掌握了这些技巧和注意事项，才能确保贴片焊接的质量和可靠性，为电子产品的稳定性和性能提供保障。

贴片焊接方法

贴片焊接方法在电子制造中，贴片技术已成为非常重要的一种表面安装技术。

贴片技术的主要特点是外观小、重量轻、性能稳定。

而贴片焊接也是一项非常关键的技术，在电路板制造过程中扮演着至关重要的角色。

本文将详细介绍贴片焊接方法以及应注意的事项。

一、常见的贴片焊接方法1. 手动方式手动方式是贴片焊接的一种基础方法。

此方法需要焊接师傅通过手动将焊接件放置在焊点位置上，再通过手动控制温度、时间等参数来完成焊接。

这种方法主要适用于元器件种类不太繁多的情况，较为简单且不容易容易出现问题。

2. 机器方式机器方式是贴片焊接的主要方式之一。

该方式利用设备将元器件精确的将至焊点位置上，再通过高精度设备完成温控、时间控制等参数的设定，能够确保元器件焊点熔合的均匀性、稳定性、品质等方面的一致性，做到了高效、精确、稳定等特点。

3. 爆炸式焊接爆炸式焊接是一种短时间内大量进行焊接的方式。

该方法是通过利用高能量的电弧击穿焊盘并快速加热，使焊盘内的保护气体陡然暴涨造成爆炸效应，再通过此爆炸效应将焊料喷到元器件上从而完成焊接。

这样的焊接方式速度快，焊接均匀性好，且不容易出现焊熔点等问题。

二、贴片焊接的注意事项贴片焊接是非常重要的制造环节，在贴片焊接的过程中需要注意以下几点：1. 热量控制焊接的成败直接与热量是否充分有关。

因此在焊接过程中一定要严格控制热量，避免过热和过凉导致焊接失败或变形等不良结论。

温度和热量的控制对焊接质量有很大的影响，合适的热量控制以及操作人员对于焊接带有心理和技术的控制也尤其重要。

2. 焊盘的设计焊盘设计要依据元件安装的不同要求而不同，由于尺寸和形状的不同会影响到焊盘的焊接性能，因此应尽量使焊盘尺寸规整、焊盘与焊板之间保持合理的间距，以避免焊点的短路等不良后果。

3. 焊接时元器件的选择元器件的选择是影响焊接质量的一个重要因素。

相同类型的同款元器件各有不同的质量差异，一些不严格的生产流程和标准会影响到元器件的质量，也会影响到焊接质量。

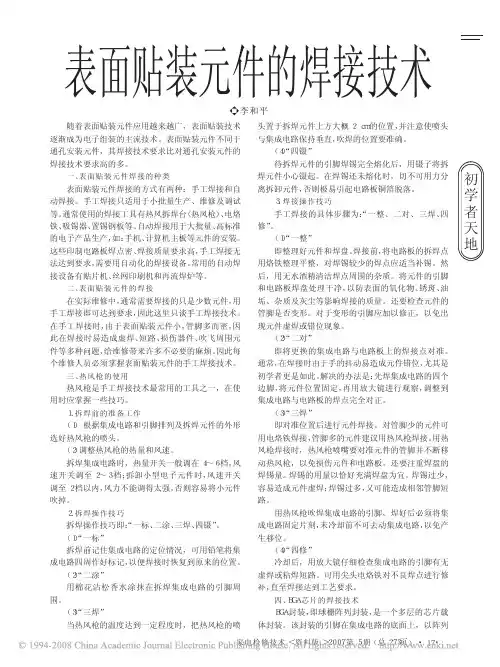

表面贴装元件的焊接技术

三、热风枪的使用
初学者更是如此。解决的办法是：先焊集成电路的四个
热风枪是手工焊接技术最常用的工具之一，在使边脚，将元件位置固定，再用放大镜进行观察，调整到
用时应掌握一些技巧。
集成电路与电路板的焊点完全对正。
１．拆焊前的准备工作
（３）“三焊”
（１）根据集成电路和引脚排列及拆焊元件的外形
调至２档以内，风力不能调得太强，否则容易将小元件容易造成元件虚焊；焊锡过多，又可能造成相邻管脚短
吹掉。
路。
２．拆焊操作技巧
用热风枪吹焊集成电路的引脚，焊好后必须将集
拆焊操作技巧即：“一标、二涂、三焊、四镊”。
成电路固定片刻，未冷却前不可去动集成电路，以免产
（１）“一标”
生移位。
拆焊前记住集成电路的定位情况，可用铅笔将集
即ＴＮ—Ｓ系统（见图１所示）。在这种输配电制式中，Ｎ
线和ＰＥ线是分开设置的，功能不同，作用各异。Ｎ线的
作用仅仅是用来通过单相负载电流、三相不平衡电流，
称之为工作零线。ＰＥ线的作用是以防止触电为目的的
保护线，它与接地母线、接地端子、接地极、接地金属部
件等作电气连接，所有设备的外露可导电部分只与公
（４）“四修”
成电路四周作好标记，以便焊接时恢复到原来的位置。
冷却后，用放大镜仔细检查集成电路的引脚有无
（２）“二涂”
虚焊或粘焊短路。可用尖头电烙铁对不良焊点进行修
用棉花沾松香水涂抹在拆焊集成电路的引脚周补，直至焊接达到工艺要求。
围。
四、ＢＧＡ芯片的焊接技术
（３）“三焊”
ＢＧＡ封装，即球栅阵列封装，是一个多层的芯片载
五、焊接质量评价焊接后，为保证质量，必须进行质量检查。检查或

贴片焊接技巧

贴片焊接技巧
贴片焊接技巧是电子制造中非常重要的一项技术，它是将电子元件焊接到电路板上的一种方法，具有高可靠性和高生产效率的特点。

以下是一些贴片焊接技巧，旨在提高焊接质量和工作效率：
1. 确保焊接设备处于正常工作状态：在进行贴片焊接之前，需要确保所需设备都正常工作。

如焊接机，热风枪等。

2. 熟悉焊接工艺参数：不同的电子元件具有不同的焊接参数，如温度、时间、电流等，需要根据不同的元件进行调整。

3. 制定好焊接顺序：在进行焊接时，需要有一个明确的焊接顺序，以确保焊接质量和工作效率。

4. 确保正确的元件方向：在进行焊接之前，需要检查元件的方向是否正确，以避免出现反装情况。

5. 使用高质量的焊接材料：使用高质量的焊接材料可以提高焊接质量和可靠度。

6. 注意防静电：贴片元件对静电敏感，因此需要采取措施防止静电干扰。

7. 确保焊接点干净：在进行焊接时，需要确保焊接点干净，以避免焊接点出现虚焊或者开路情况。

8. 适当调整焊接温度：焊接温度过高或者过低都会影响焊接效果，需要根据元件进行适当的调整。

以上是一些贴片焊接技巧，希望能够帮助大家提高焊接质量和工作效率。

在进行贴片焊接时，需要严格按照焊接工艺流程进行操作，
以确保焊接质量和可靠性。

贴片焊接的实际操作方法

贴片焊接的实际操作方法
贴片焊接是一种常见的表面贴装技术，用于将电子元件焊接到印刷电路板（PCB）上。

下面是贴片焊接实际操作的一般步骤：
1. 准备工作：
- 检查焊接设备和工具的状态，确保其正常工作。

- 检查焊接贴片的正确性和完整性。

2. PCB准备：
- 确保PCB表面干净，无灰尘、油脂等杂质。

- 定位并固定贴片焊接位置。

3. 准备焊锡膏：
- 准备好适用于贴片焊接的合适焊锡膏。

- 将焊锡膏均匀地涂在贴片焊接位置上。

4. 贴片放置：
- 用专用工具或吸盘将贴片从盘中取出，确保不接触贴片的接触端。

- 将贴片小心地放置在涂有焊锡膏的位置上。

- 使用显微镜检查贴片的准确定位和方向。

5. 焊接：
- 将已经预热的焊接烙铁与贴片接触点接触。

- 确保烙铁头与焊接接点之间的触点时间不超过几秒钟。

- 轻轻按下烙铁头，使焊锡融化，在焊点上形成光亮、圆形的焊球。

6. 侧视检查：
- 移除焊接烙铁后，用显微镜检查焊点的质量。

- 确保焊球充分湿润焊盘和贴片的焊盘。

7. 清理：
- 使用洗板水或清洗剂清洁焊接区域，以去除多余的焊锡膏和污垢。

- 在清洗后，确保焊接区域完全干燥。

8. 检验：
- 使用测试仪器（如万用表）检查焊点的连通性和电气性能。

- 如果有问题，修复不良的焊接点。

以上是贴片焊接的实际操作方法的一般步骤，具体操作可能会有所不同，需要根据具体情况进行调整。

在操作过程中，确保安全并遵循相关的质量控制和操作指导。

焊接贴片元件技巧

焊接贴片元件技巧
焊接贴片元件是一项非常重要的技术,可以确保元件在使用时不会出现任何问题。

以下是一些焊接贴片元件的技巧:
1. 选择合适的焊接工具:不同的焊接工具适用于不同类型的元件,因此在选择焊接工具时要考虑元件的类型和大小。

一般来说,常用的焊接工具包括锡焊焊接机、飞溅控制焊接机和电子焊接炉等。

2. 预热和冷却:在焊接前,需要对焊接区域进行预热和冷却。

预热可以提高焊接的成功率,冷却可以消除热应力,避免元件变形。

预热和冷却的时间和温度要根据元件的类型和材料来确定。

3. 选择合适的焊接材料:焊接材料包括焊锡、焊丝和焊条等。

不同的焊接材料适用于不同类型的元件,因此在选择时要考虑元件的类型和材料。

4. 控制焊接电流和电压:焊接电流和电压是影响焊接质量的重要因素。

一般来说,焊接电流要适中,太大会增加焊接难度和成本,太小则会降低焊接质量和效率。

焊接电压要根据元件的类型和材料来确定,一般来说,要保持稳定的连接,焊接电压可以适当升高。

5. 清洁焊接区域:在焊接前,需要对焊接区域进行清洁。

清除元件周围的氧化物和污垢可以确保焊接的稳定性和成功率。

6. 检查焊接质量:在焊接完成后,需要对焊接质量进行检查。

检查包括检查焊点的强度、颜色和外观等,如果发现任何问题,需要及时进行修复或更换。

焊接贴片元件需要熟练掌握各种技巧和经验,以确保元件在使用时不会出现任何问题。

在选择焊接工具、材料、电流和电压时,要考虑元件的类型和材料,并在焊接前进行适当的清洁和检查,以确保焊接质量和稳定性。

贴片电阻怎么焊接_贴片焊接的注意事项

贴片电阻怎么焊接_贴片焊接的注意事项贴片电阻怎么焊接1、先在所需焊接的焊盘上涂上一层松香水。

注意，所涂部位只需薄薄一层松香水即可，不益过多，否则会留下助焊剂残留物，影响清洁度，拒绝通过。

当助焊剂残留物过多时可用棉签蘸取酒精擦拭干净，重新涂抹。

2、先预热再上锡。

烙铁与焊接面一般应倾斜45度。

接触压力：烙铁头与被焊件接触时应略施压力，热传导强弱与施加压力大小成正比，但以对被焊件表面不造成损伤为原则。

注意：在加热焊盘与焊锡丝供给之间时间控制在1S以内，加热时间切勿过长，以免引起焊盘起翘，损坏焊盘。

3、加焊锡。

原则上是被焊件升温达到焊料的熔化温度是立即送上焊锡丝。

注意：在焊锡丝供给与加热焊锡丝之间时间控制在1S以内，加热时间切勿过长，以免损坏焊盘。

动作应当快速、连贯。

如加热时间过长，焊点表面容易老化或形成锡渣，焊锡容易拉尖，焊点没有光泽。

如加热时间过短，影响焊锡不润湿，表面不光滑，有气泡、针孔或造成冷焊。

4、去焊锡。

当焊锡与焊盘充分接触后，抽去焊锡丝，动作应快速连贯。

5、去烙铁。

动作应快速连贯，以一个焊点1S为合适，时间过长焊点表面容易老化或形成锡渣，焊锡容易拉尖，焊点没有光泽。

注意：焊盘上的锡量，不易过多，在贴片焊接不熟练的情况下，可将其焊点视为起固定作用。

因此，其焊点锡量不易过多，焊接时间不易过长。

还应避免和相临焊盘桥接。

6、应用扁口防滑镊子或防静电镊子夹取贴片电阻。

用镊子夹住需焊接元件的中间部位把元件放到焊盘一侧，调整好焊接位置，调整好贴片电阻的焊接方向，遵循标称值读取方向与丝印标号方向一致。

用镊子夹住元件时用力需适当，不能过于用力，防止元件损坏或飞溅。

准备下一步工序。

7、熔化焊点。

焊点熔化时，同时进行下一步工序。

加热焊点熔化时间不益过长，否则会引起焊点老化或形成锡渣，焊锡容易拉尖，焊点没有光泽。

如加热时间过短，影响焊锡不润湿，表面不光滑，有气泡、针孔或造成冷焊。

贴片焊接技巧

贴片焊接技巧贴片焊接技巧贴片焊接是一种常见的电子元器件连接方式，具有体积小、重量轻、可靠性高等优点。

然而，由于其尺寸小、焊点间距窄，因此需要掌握一些技巧才能保证焊接质量。

下面介绍一些贴片焊接的技巧。

1. 烙铁的选择在进行贴片焊接时，应选择适合尺寸的烙铁头。

对于较小的元器件，建议使用尖头烙铁头；对于较大的元器件，则应使用扁平或圆头烙铁头。

同时，要确保烙铁头表面光滑无损。

2. 清洁工作在进行贴片焊接前，应清洗并擦拭工作台面和烙铁头。

这样可以避免灰尘和杂物影响焊接效果。

3. 控制温度在进行贴片焊接时，应注意控制温度。

过高的温度会导致元器件受损或熔化，而过低的温度则会导致焊点不牢固。

因此，在进行贴片焊接时，应根据元器件类型和大小设置适当的温度。

4. 焊接位置在进行贴片焊接时，应选择合适的焊接位置。

建议将元器件放置在中央位置，以确保焊点均匀分布。

5. 焊锡量在进行贴片焊接时，应注意控制焊锡量。

过多的焊锡会导致元器件受损或短路，而过少的焊锡则会导致焊点不牢固。

因此，在进行贴片焊接时，应根据元器件大小和类型设置适当的焊锡量。

6. 焊接时间在进行贴片焊接时，应注意控制焊接时间。

太长的时间会导致元器件受损或熔化，而太短的时间则会导致焊点不牢固。

因此，在进行贴片焊接时，应根据元器件大小和类型设置适当的焊接时间。

7. 检查工作在完成贴片焊接后，应检查工作是否完成。

检查方式包括：检查元器件是否正常；检查所有连接是否牢固；检查所有连接是否正确；检查电路板上是否有任何问题等。

8. 防静电在进行贴片焊接时，应注意防止静电干扰。

静电干扰可能会导致元器件受损或烧毁。

因此，在进行贴片焊接时，应使用防静电设备，并避免在干燥的环境中工作。

9. 焊接顺序在进行贴片焊接时，应注意控制焊接顺序。

建议先焊接较小的元器件，再焊接较大的元器件。

这样可以避免大型元器件挡住小型元器件，影响焊接效果。

10. 维护设备在进行贴片焊接时，应注意维护设备。

定期清洁烙铁头和工作台面，检查设备是否正常运行。

使用电烙铁焊接贴片电阻的技巧

使用电烙铁焊接贴片电阻的技巧选个好位置。

焊接前，得把工作台弄得井井有条，工具都放触手可及的地方。

电烙铁得提前预热，让它达到合适的温度。

这样焊锡才能顺利熔化，附着在电阻上。

找对那个电阻。

仔细看看电路图，选对合适的贴片电阻。

然后用镊子轻轻放到
电路板上，对齐焊盘。

注意看电阻的极性啊，有的得按特定方向放。

开始焊接啦。

给电烙铁头上蘸点焊锡，轻轻碰到电阻的一个焊盘上，焊锡就
熔化了。

然后，顺着电阻边缘移动电烙铁，让焊锡均匀分布在电阻
和焊盘之间。

别焊太久，也别太短，不然焊接质量受影响。

焊接完检查一下。

焊完后，拿放大镜瞅瞅焊接点，看焊锡是不是均匀附着在电阻和焊盘上，没短路或虚焊吧。

如果发现焊接不好，赶紧用酒精和棉签清理，重新焊。

焊接时得注意安全。

焊接时得小心点，别触电或烫到自己。

保持焊接点干净干燥，这样焊接质量才好。

还有啊，定期清理电烙铁头，保持它的导热性能。

掌握了这些技巧，焊贴片电阻就轻松多了！。

贴片焊接技巧_贴片焊接要领

贴片焊接技巧_贴片焊接要领贴片焊接是现代电子制造过程中常用的一种焊接方法。

它通过在电路板上接触贴片元件的引脚，并使用热熔剂和热风等方式将元件固定在电路板上。

下面是一些贴片焊接的要领和技巧：1.准备工作：在开始焊接之前，需要做一些准备工作。

首先，确保焊接环境干燥和清洁，以避免灰尘或湿气对焊接质量的影响。

其次，准备好所需的焊接设备和材料，例如焊锡丝、焊接烙铁和热风枪等。

2.选择合适的焊接温度和时间：不同的贴片元件和电路板材料需要不同的焊接温度和时间。

一般来说，焊接温度应该足够高以使焊锡熔化，但同时又不会损坏元件或电路板。

焊接时间应该足够长以确保焊锡充分润湿引脚和电路板。

3.正确安装贴片元件：在焊接前，需要将贴片元件正确地安装在电路板上。

首先，确保贴片元件的引脚与电路板上的焊盘对齐。

然后，使用适当的工具和技术将元件固定在电路板上，例如使用贴片粘合剂或热风枪等。

4.使用适当的焊锡量：在焊接过程中，需要注意使用适当的焊锡量。

焊锡量过少可能导致焊点不牢固，焊锡量过多则可能导致短路或引脚之间的电气连接不良。

因此，建议根据贴片元件和焊接要求确定合适的焊锡量。

5.控制焊接时间和温度：焊接时间和温度是贴片焊接中关键的参数。

焊接时间过短可能导致焊点不牢固，焊接时间过长则可能损坏贴片元件或电路板。

类似地，焊接温度过高可能导致元件烧毁，焊接温度过低则可能导致焊点不牢固。

因此，需要根据具体情况控制焊接时间和温度。

6.注意静电防护：贴片元件对静电非常敏感，因此在焊接过程中需要注意静电防护。

可以通过使用静电脚垫、静电手套和静电吸尘器等设备来减少静电对贴片元件的影响。

7.质量检验和修复：在完成焊接之后，需要进行质量检验以确保焊接质量。

可以使用测试仪器和方法对焊点进行检测，例如使用显微镜观察焊点的形态和结构，使用电阻计测量焊点的电阻等。

如果发现焊接缺陷或问题，需要及时对其进行修复和修补。

总的来说，贴片焊接是一项需要一定技巧和经验的工作。

贴片焊接技术

贴片焊接技术贴片焊接技术是一种电子元器件表面贴片焊接的方法，广泛应用于电子制造业中。

与传统的插件焊接技术相比，贴片焊接技术具有体积小、重量轻、线路简化、性能稳定等优势，逐渐成为电子产品制造中的首选技术。

本文将介绍贴片焊接技术的原理、分类以及应用。

1. 贴片焊接技术原理贴片焊接技术的原理是将电子元器件直接焊接在印刷电路板（PCB）的表面上，通过熔化焊接材料，使元器件与PCB完全封装在焊盘上。

这种表面贴片焊接可以通过热空气炉、回流炉或者波峰焊机等设备来实现。

贴片焊接技术的主要步骤包括：钢网印刷焊膏、元器件排列、回流焊接、检测和清洗等。

2. 贴片焊接技术分类根据焊接方式的不同，贴片焊接技术可以分为两类：表面贴装（Surface Mount Technology，SMT）和无铅贴装（Lead-Free Assembly）。

SMT技术是将元器件表面直接贴装在PCB上，并通过回流焊接来固定焊盘；而无铅贴装技术则是在焊膏中使用无铅材料，以达到环保要求和提高焊接质量。

3. 贴片焊接技术的应用贴片焊接技术广泛应用于电子产品制造中，包括消费电子、通信设备、计算机硬件、汽车电子等各个领域。

贴片技术的主要优势之一是可以实现高密度布线，因此它非常适合小型化和轻量化的电子产品。

此外，贴片焊接技术还可以提高生产效率，降低生产成本，并提高产品的可靠性和稳定性。

4. 贴片焊接技术的挑战与改进尽管贴片焊接技术在电子制造中得到广泛应用，但也面临着一些挑战。

首先是焊接质量的控制，包括焊接接触性、焊接强度和焊接温度等方面的要求。

其次是焊接过程中的组装误差，如元器件偏移、排列不齐等问题。

为应对这些挑战，不断出现了新的材料和设备，如无铅焊膏、自动化设备等，以提高焊接质量和效率。

综上所述，贴片焊接技术作为一种先进的电子元器件焊接方法，在电子制造业中发挥着重要的作用。

通过实现高密度、高可靠性的焊接，贴片焊接技术实现了电子产品的小型化和轻量化，提高了生产效率和产品质量。

贴片元件的焊接方法

贴片元件的焊接方法
1. 表面贴装技术（Surface Mount Technology，SMT）
表面贴装技术是将贴片元件直接粘贴在印刷电路板上，并通过热熔焊接技术（糊剂焊接或回流焊接）将其连接到电路板上。

表面贴装技术具有体积小、重量轻、可自动化生产等特点，是现代电子制造中最常用的贴片元件焊接方法之一
2.热熔焊接技术
热熔焊接技术是通过加热焊接区域来使焊锡熔化，并将焊锡融入焊点之间的连接。

热熔焊接技术包括热板焊接、反流焊接和波峰焊接等方法。

热熔焊接技术适用于各种尺寸的贴片元件，具有焊接质量好、性能稳定等优点。

3.焊膏印刷法
焊膏印刷法是一种常用的贴片元件焊接方法。

首先，通过模板将焊膏印刷在印刷电路板上的贴片元件焊接区域。

然后，贴片元件被粘贴在焊膏上。

最后，在高温条件下，通过回流焊接或波峰焊接技术将贴片元件连接到印刷电路板上。

4.超声波焊接技术
超声波焊接技术是一种通过使用超声波振动来实现焊接的方法。

该技术适用于较小的贴片元件焊接。

通过在焊点附近施加超声波振动，可以消除贴片元件和电路板之间的氧化物，从而实现更可靠的焊接。

5.无铅焊接技术
由于环保要求，无铅焊接技术逐渐取代了传统的铅焊接技术。

无铅焊接技术通过使用非铅基的焊膏材料来实现贴片元件的焊接。

无铅焊接技术的应用要求更高的熔点和更好的焊接性能。

总的来说，贴片元件的焊接方法有很多种，其中表面贴装技术是最常用的一种方法。

随着电子产品的不断发展，贴片元件的尺寸越来越小，要求焊接工艺的精度和稳定性也越来越高，因此，对于贴片元件焊接技术的研究和改进仍然具有重要的意义。

小型贴片元件的焊接技巧

小型贴片元件的焊接技巧
1. PCB工艺设计：在PCB设计之前考虑元件的大小、型号以及焊盘的尺寸、布线连接等因素，确保适合小型贴片元件的焊盘布局。

2.使用烙铁：选择合适的烙铁头，选择合适的温度范围和时间来焊接贴片元件，避免烙铁头过大或过小。

3.合理使用焊锡：选择适当的焊锡，调节烙铁温度，注意烙铁头上的锡量不要过多或过少，并尽可能让锡均匀地分布在焊盘上以保证良好的焊接效果。

4.精细化处理：使用放大镜或显微镜等工具让焊接过程变得简单或者更方便。

这可以保证焊接正确性而减小粘接电路板的风险。

5.避免短路：在焊接小型贴片电阻、电容等元件时，需要保证焊盘上的锡很少、并尽可能地少碰到相邻的焊盘，避免短路现象的发生。

6.清理工作：在焊接整个电路板之后，清理焊接点和周围区域上多余的剩余锡，以确保电路板表面有极好的平整度。

7.尽可能减少锡的使用：对于这个比站的板，使用过大的数量对设计造成的影响巨大，所以需要注重焊锡用量的减少。

8.进行检查：完成焊接后，最好进行自我检查或者询问他人进行检查确认，并通过其他测试装置或设备进行检查，验证焊接的质量是否准确。

手工焊接在表面贴装元件焊接中的技术

手工焊接在表面贴装元件焊接中的技术摘要：本文主要介绍了手工焊接在SMT技术中的应用，包含了三种焊接方法的具体操作要领和基本步骤。

同时，对表面贴装元件的拆除也进行了简单介绍。

表面贴装元件的手工焊接是一项基本技术，技术本身的复杂程度并不高，但是要想真正掌握好这门技术，还需要在平时的操作实践中不断总结，积累经验，提高焊接的质量。

关键词：手工焊接；表面贴装元件焊接；技术引言SMT是"SurfaceMountTechnology"英文缩写，称为表面贴装技术。

SMT是目前电子组装行业里最流行的一种技术和工艺，表面贴装元件指片式元器件或适合于表面贴装的微型元器件，SMT就是直接将表面贴装元件焊接到印刷电路板上的一种连接技术。

SMT具有组装密度高、电子产品体积小、重量轻、可靠性高、抗震能力强、焊点缺陷率低、高频特性好等诸多优点，工业上SMT工艺主要使用大型全自动的SMT流水线完成。

表面贴装元件的不方便之处是不便于手工焊接，本文以常用的几类元器件为例介绍手工表面贴装方法。

1表面贴装技术和表面贴装元件SMT称为表面贴装技术，其英文全称是“SurfaceMountTechnology”。

在目前的电子组装行业中，SMT是一项非常流行的工艺技术。

表面贴装元件指片式元器件或适合于表面贴装的微型元器件，SMT就是将表面贴装元件直接焊接在印制电路板上的一种技术。

SMT具有组装密度高、重量轻、可靠性好、频率特性好等优点。

近几年，我国的SMT技术发展非常迅速，SMT产业主要集中在长江三角洲和珠江三角洲，这两大地区的产业规模占整个行业总体规模的90%以上。

电子产业的发展，使得电子产品的体积越来越小，性能越来越稳定，表面贴装元件在更多范围内得到应用。

表面贴装元件的焊接有自动焊接和手工焊接两种。

在工业生产中表面贴装元件的焊接主要使用大型全自动的SMT流水线设备，这种PCB板焊点密集，焊接质量要求高。

手工焊接适宜小规模的生产、调试，其焊点工艺程度不及自动焊接效果好。

贴片焊接步骤及技巧详解

贴片元件以体积小、便于维护、性能好的优势，受到越来越多人的喜爱，现在许多电路板都使用了贴片元件，但是对于贴片焊接大家却了解甚少。

大家可能认为它的焊接工艺需要十分精细的专业水平才行，其实只要掌握合适的工具和知识，就可以轻轻松松上手焊接啦！第一步：清洁和固定印刷电路板（PCB）焊接之前应该先对PCB的表面进行清洁和检查，用干净的清洁布擦拭上面的手印和灰尘，保持表面的干净整洁，从而不影响上锡层。

手印会产生有油性物质，所以不能保证锡和焊盘之间的衔接。

第二步：焊接固定贴片元件这是最重要的步骤，元件固定的方法一般分为单脚固定和多脚固定。

单脚固定是用于管教数目少的贴片元件，一般为2~5个，方法是现在板上对一个焊盘上锡，然后用镊子夹着贴片元件放到安装的位置上并且抵住电路板，同时用右手拿着烙铁融化焊锡将引脚焊好，当元件不会动的时候就可以松开镊子了。

多脚固定是针对管脚多的贴片元件，一般是5个以上，方法是先焊接固定好一个管脚后再对对面的管脚进行焊接，这里要注意管脚一定要对齐焊盘。

第三步：用拖焊法焊接剩下管脚在固定好元件之后，就可以对剩下的管脚进行焊接啦。

这里大家可以采取拖焊的方法，当保证好没有所有的引脚和焊盘连接好了之后，就可以在一侧的管脚上锡，然后用烙铁将焊锡融化，融化的焊锡可以流动，此时将板子合适的倾斜，从而将多余的焊锡弄掉。

第四步：清除多余的焊锡在拖焊的时候可能会造成管脚短路，这时就需要使用专用的吸锡带吸取多余的焊锡，向吸锡带中加入助焊剂后紧贴焊盘，然后用烙铁放在吸锡带上，当它被加热到要吸附焊盘上的焊锡纸融化后，轻轻从焊盘的一端向另一端拖拉，多余的焊锡就被吸进吸锡带中了。

第五步：清理元件焊接处最后贴片焊接好了之后，可以用棉签沾着酒精擦拭焊接处周围，注意控制好酒精的使用量，而且擦拭的力度不要太大，也不要太小，能让残余物去除就行了。

贴片焊接不难，只要大家好好学习并且勤加练习，就能够把握好焊接的手法，最后总结一下过程，主要是清理、固定、焊接、清理，四步流程看似简单，其中要注意的细节很多，大家要多多用心。

贴片元件焊接方法和技巧

贴片元件焊接方法和技巧
贴片元件是现代电子产品中广泛使用的元件之一，其小型化、可靠性高以及适应高密度电路板的特性受到了广泛的认可。

在生产过程中，贴片元件的焊接是非常关键的一步。

下面将介绍贴片元件的焊接方法和技巧。

1. 焊接方法
目前，主要的贴片元件焊接方法有手工焊接和自动化焊接两种。

手工焊接主要采用铁氧体烙铁和热风枪，需要操作人员具备一定的技能和经验。

自动化焊接则采用贴片机和回流焊炉等设备，能够实现高效、高质量的焊接。

2. 焊接技巧
（1）对于手工焊接而言，操作人员需要选择适合的焊接工具，
并严格按照焊接工艺规范操作，以避免损坏贴片元件。

此外，需要注意烙铁的温度和焊接时间，以免长时间高温对元件造成影响。

（2）自动化焊接中，重要的是选择合适的焊接参数。

这些参数
包括温度、时间、通风量等。

需要根据元件的类型和封装形式等因素进行调整，以确保焊接的质量和可靠性。

总之，贴片元件的焊接是电子产品生产过程中不可或缺的一步，需要操作人员具备一定的技能和经验，并严格按照焊接工艺规范操作。

同时，需要根据元件的特性和封装形式等因素，选择合适的焊接方法和技巧，以确保焊接的质量和可靠性。

- 1 -。

贴片芯片的焊接方法

贴片芯片的焊接方法
贴片芯片的焊接方法主要有以下几种：
1. 表面贴装（SMT）焊接：将贴片芯片放置在印刷电路板（PCB）上，然后使用热风炉或者回流焊炉进行焊接。

焊接时，先涂上焊膏，然后将贴片芯片放置在正确的位置上，最后通过加热使焊膏熔化，将芯片连接到PCB上。

2. 热风焊接：该方法使用热风枪，将热风直接喷向芯片和焊点之间的连接区域。

热风会加热焊点，使焊膏熔化，从而实现芯片与PCB的连接。

3. 红外焊接：该方法使用红外线加热来熔化焊膏。

焊接时，将PCB和贴片芯片放置在红外线加热器的下方，红外线会将焊
膏加热至熔点，从而实现焊接。

4. 露点焊接：该方法将贴片芯片的引脚沿着焊盘对准PCB上
的焊盘，然后通过加热使焊膏熔化，将芯片焊接到PCB上。

在加热的同时，引脚和焊盘之间的空隙保持一定的距离，称为露点。

这些方法根据具体的应用和设备要求可以选择不同的焊接方式。

贴片元件的焊接教程分解课件

贴片元件的优缺点
优点
体积小、重量轻、可靠性高、散热性能好、易于实现自动化生产等。
缺点
价格较高、焊接难度较大、维修困难等。
CHAPTER 02
焊接基础知识
焊接的定义与原理
焊接定义
焊接是通过加热或加压，或两者并用，使两个分离的物体产生原子间相互扩散和联结，形成一个整体的工艺过程。
焊接原理
焊接过程中，被焊金属通过物理或化学作用，原子间相互扩散和联结，形成一个整体的金属键。
04
焊时接间时过要长控导制致好电温阻度器和损时坏间。，避免过热或
常见问题与解答
问题一
为什么焊接点不牢固？
回答
可能是由于助焊剂涂抹不均匀或焊锡量不足导致的。可以尝试调整助焊剂的用量和涂抹方式，以及增加焊锡量来解决问题。
问题二
为什么焊接点表面不光滑？
回答
可能是由于温度过高或时间过长导致的。可以尝试控制好焊接温度和时间，以获得更加光滑的焊接点表面。
焊接的种类与特点
熔焊
将待焊处的母材金属熔化，但不加压力，形成焊缝。熔焊时，热源将两母材金属熔化，形成液态
熔池，冷却后形成焊缝。
压焊
通过施加压力，使两母材金属在固态下实现原子间的联结。压焊时，热源对两母材金属加热，并施加压力，使其在固态下实现原
子间的联结。
钎焊
使用比母材熔点低的金属材料作为钎料，将母材加热至钎料熔化，
焊接缺陷预防
预防焊接缺陷的措施包括选择合适的焊接工艺、控制焊接参数、选择合适的填充材料等。同时，加强焊接过程中的质量控制和焊后处理也是预防焊接缺陷的重要措施。常见的焊接缺陷包括气孔、夹渣、未熔合等，预防措施需要根据具体缺陷类型采取相应措施。
