宝马系摄像头安装说明
宝马行车记录仪安装说明
---
---
---
连接倒车摄像头G
---
连接车头摄像头C
001 0751 Z
简称/ 插槽 -----
X13376/A16*1B 插脚34
A173*3B/A258*3B 插脚33
X13376/A16*1B 插脚14
A173*3B/A258*3B 插脚20
X13376/A16*1B 插脚12
A173*3B/A258*3B 插脚24
2. 准备工作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
51 49 000
© BMW AG, 慕尼黑
01 29 2 288 640
05/2014
(T/Z)
3.0
6/14
3. 加装电缆套件连接一览图
A
A1
位置
名称
A
电缆套件
A1 插头
A2 开放式导线
A3 开放式导线
A4 开放式导线
H
倒车摄像头连接电缆
H1 Mini-B USB插头
H2 Micro-B USB插头
倒车摄像头升级套件
G 倒车摄像头 H 倒车摄像头连接电缆 I 倒车摄像头的备用录像带 J 电缆绑带（10件）
001 0750 Z
© BMW AG, 慕尼黑
01 29 2 288 640
05/2014
(T/Z)
3.0
新款宝马5系讲义加装行车记录仪
新款宝马5系加装行车记录仪
各种品牌的行车记录仪
右侧是全景鸟瞰图，左侧是局部成像图。
首先拆下原车中控的主机、屏幕等，然后拆门板方便左右摄像头走线； 再把左右反光镜拆下，并将镜片拆掉。接下来用专业的钻孔工具对左右反光镜进行打孔， 安装好左右摄像头。 然后将前后摄像头安装固定好。 安装完毕后铺好调试布进行调试，用遥控调试好前后左右各方向的角度、远近。
单 独 摄 像 头 画 面 显 示
全 景 影 像 显 示 前 视
后 视
左视 右 视
Байду номын сангаас
360全景还内置行车记录 仪功能 循环记录，可以 进行录像回放，及时保留 证据
加装的360全景内 置行车记录仪功能 可以用遥控查看监 控视频
录像回放画面 高清晰 度全景监控
单独摄像头视 频影像
调试校正全景影像 直 至四路无缝拼接
摄像头安装位置
THANKS
摄像镜头的安装说明
摄像镜头的安装说明摄像镜头的安装说明步骤一：检查设备和所需工具在安装摄像镜头之前，首先要检查所需的设备和工具是否齐全。
设备包括摄像镜头、摄像机和相应的电缆，工具包括螺丝刀、钳子、电钻和扳手。
确保所有设备和工具都已准备就绪。
步骤二：选择安装位置根据需求和实际情况，选择一个合适的安装位置。
这个位置应该能够提供最佳的视野范围和观察角度。
同时，还要注意避免阳光直射或其他光源对画面产生干扰。
步骤三：固定支架将摄像镜头的支架固定到所选择的位置上。
使用螺丝刀或电钻将支架上的螺丝拧紧，确保支架稳固牢固。
如果支架需要调整角度，可以使用扳手或钳子进行调整。
步骤四：连接电缆将摄像镜头与摄像机之间的电缆连接起来。
根据电缆的类型，一般有两种连接方式：BNC连接和RJ45连接。
用螺丝刀或扳手将电缆插头拧紧，确保连接牢固可靠。
步骤五：安装摄像镜头将摄像镜头固定在支架上。
首先，拧松摄像镜头上的调整螺丝，调整焦距和视野范围。
然后，将摄像镜头插入支架上的托架中，并用螺丝刀将其固定。
最后，使用扳手或钳子将调整螺丝拧紧，确保摄像镜头固定可靠。
步骤六：调整焦距和视野范围连接好电缆并安装好摄像镜头后，需要进行焦距和视野范围的调整。
可以通过旋转摄像镜头上的调节环来调整焦距，使图像清晰可见。
通过调整摄像镜头的角度，可以扩大或缩小视野范围，确保捕捉到需要监控的区域。
步骤七：测试摄像镜头完成上述步骤后，需要测试摄像镜头是否正常工作。
连接电源，打开监控设备，观察摄像镜头所拍摄的图像，确保图像清晰、稳定且没有昏暗的区域。
如果发现问题，可以根据需要再次调整摄像镜头的焦距和视野范围。
步骤八：固定摄像镜头及电缆确认摄像镜头和监控设备工作正常后，使用螺丝刀将所有螺丝拧紧，确保摄像镜头和电缆固定可靠。
同时，还要确保电缆的连接牢固，避免松动或断开。
总结：安装摄像镜头需要一定的技巧和耐心。
根据以上步骤进行操作，可以有效地安装好摄像镜头，并保证其正常工作。
在整个安装过程中，要确保操作安全，避免受伤。

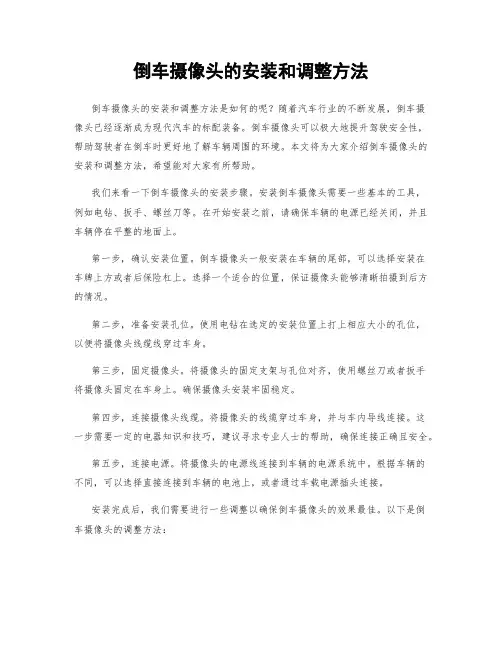

倒车摄像头的安装和调整方法
倒车摄像头的安装和调整方法倒车摄像头的安装和调整方法是如何的呢？随着汽车行业的不断发展，倒车摄像头已经逐渐成为现代汽车的标配装备。
倒车摄像头可以极大地提升驾驶安全性，帮助驾驶者在倒车时更好地了解车辆周围的环境。
本文将为大家介绍倒车摄像头的安装和调整方法，希望能对大家有所帮助。
我们来看一下倒车摄像头的安装步骤。
安装倒车摄像头需要一些基本的工具，例如电钻、扳手、螺丝刀等。
在开始安装之前，请确保车辆的电源已经关闭，并且车辆停在平整的地面上。
第一步，确认安装位置。
倒车摄像头一般安装在车辆的尾部，可以选择安装在车牌上方或者后保险杠上。
选择一个适合的位置，保证摄像头能够清晰拍摄到后方的情况。
第二步，准备安装孔位。
使用电钻在选定的安装位置上打上相应大小的孔位，以便将摄像头线缆线穿过车身。
第三步，固定摄像头。
将摄像头的固定支架与孔位对齐，使用螺丝刀或者扳手将摄像头固定在车身上。
确保摄像头安装牢固稳定。
第四步，连接摄像头线缆。
将摄像头的线缆穿过车身，并与车内导线连接。
这一步需要一定的电器知识和技巧，建议寻求专业人士的帮助，确保连接正确且安全。
第五步，连接电源。
将摄像头的电源线连接到车辆的电源系统中。
根据车辆的不同，可以选择直接连接到车辆的电池上，或者通过车载电源插头连接。
安装完成后，我们需要进行一些调整以确保倒车摄像头的效果最佳。
以下是倒车摄像头的调整方法：第一步，调整摄像头角度。
根据实际需要，调整摄像头的仰角和俯角，以确保能够捕捉到适当的画面范围。
通常，摄像头的仰角应稍微朝下，以便能够看到地面和障碍物。
第二步，调整图像方向。
倒车摄像头的图像可以通过调整摄像头旋转角度来调整。
确保图像显示正确，左右方向和实际情况相符。
第三步，调整图像亮度和对比度。
根据实际情况，调整倒车摄像头的亮度和对比度，以获得清晰的图像。
根据不同的环境光照情况，可能需要进行多次尝试和调整。
第四步，测试和调整声音。
一些倒车摄像头还具有声音提示功能，可以帮助驾驶者更好地了解车辆后方的情况。
车载监控工程安装指导说明
线缆的连接方式：
焊接
1.视频线或合成线的芯线线径太细，不允许 使用冷压连接，必须使用焊接；
2.电源线或其它线缆无法冷压连接的，也必 须选择焊接，不允许使用绕接方式；
3.焊接完成后，用电工胶带包扎，并用扎带 齐根处绑扎线束，保证一示
：
• 【Pwr 】电源输入状态指示灯：LED亮表示系统带电并且自动开 机
天线：
1.使用16mm的开孔器打16mm的出线孔，天线出线孔位置 距离车左侧30cm，距离车头80cm。
2.在开孔处加装防水橡胶塞，天线从橡胶塞断开处放置， 橡胶塞安装到出线孔。
3.天线呈三角形安装放置，其中GPS在孔的前面，WIFI 在孔的左边，3G天线（吸盘式）在孔的后面，三根天 线之间的夹角都为120度，每根线距离中心点10cm
2.摄像头走线以暗线的方式、加装10mm的波纹管并用 扎带捆扎好，如无法走暗线则加装线槽17*12，从线 槽走线。
3.摄像头镜头上的保护膜要在安装好之后去除，半球形 的摄像头调试完以后必须在外部的塑料防护罩上加贴 易碎贴。
4.摄像头的电源和信号必须连接到主机的摄像头电源和 信号连接端，不得连接到车体电源。
3.主机常火线必须加装接线端子（铜质）接在汽车配电盘的常火 接口上，常火线的中间（靠近配电盘接线端）必须加装10A插 片式保险丝盒及保险丝插片。
4.主机点火线必须加装接线端子（铜质）接在汽车配电盘的控火 接口上，点火线的中间（靠近配电盘接线端）必须加装10A插 片式保险丝盒及保险丝插片。
感谢您的观赏
车载电源连接方式和布线：
1.主机电源线：主机的正负极必须与汽车电瓶直接接出，否则， 汽车在点火时产生负脉冲，会干扰到主机，让车载机异常重启。 推荐主机常火线由汽车大闸开关控制通断，主机常火线也可以 不由大闸开关控制,接到电门开关（不一定是钥匙开关）控制通 断。

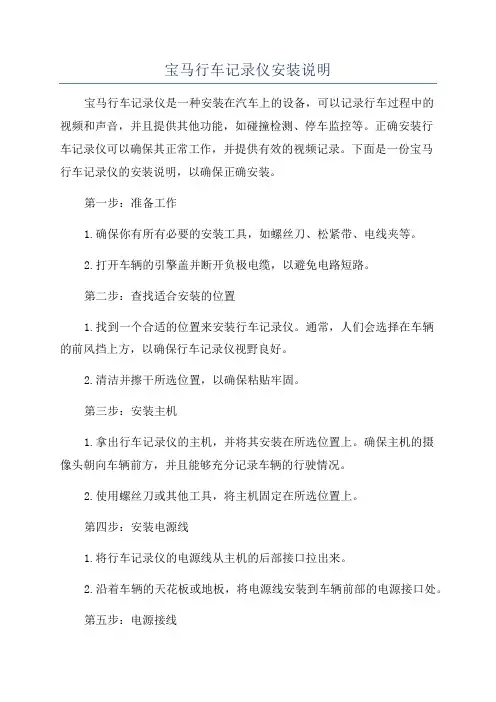

宝马行车记录仪安装说明
宝马行车记录仪安装说明宝马行车记录仪是一种安装在汽车上的设备，可以记录行车过程中的视频和声音，并且提供其他功能，如碰撞检测、停车监控等。
正确安装行车记录仪可以确保其正常工作，并提供有效的视频记录。
下面是一份宝马行车记录仪的安装说明，以确保正确安装。
第一步：准备工作1.确保你有所有必要的安装工具，如螺丝刀、松紧带、电线夹等。
2.打开车辆的引擎盖并断开负极电缆，以避免电路短路。
第二步：查找适合安装的位置1.找到一个合适的位置来安装行车记录仪。
通常，人们会选择在车辆的前风挡上方，以确保行车记录仪视野良好。
2.清洁并擦干所选位置，以确保粘贴牢固。
第三步：安装主机1.拿出行车记录仪的主机，并将其安装在所选位置上。
确保主机的摄像头朝向车辆前方，并且能够充分记录车辆的行驶情况。
2.使用螺丝刀或其他工具，将主机固定在所选位置上。
第四步：安装电源线1.将行车记录仪的电源线从主机的后部接口拉出来。
2.沿着车辆的天花板或地板，将电源线安装到车辆前部的电源接口处。
第五步：电源接线1.打开车辆的前盖，找到电源接口。
通常，它位于驾驶员座位下方或副驾驶员座位下方。
2.将行车记录仪的电源线与车辆的电源接口相连接。
确保连接牢固可靠。
第六步：整理电源线1.使用松紧带或其他适当的方法，整理和固定电源线。
确保电源线不会干扰驾驶员的操作，也不会妨碍观看前挡风玻璃。
第七步：测试行车记录仪1.重新连接车辆的负极电缆，并关闭车辆的前盖。
2.打开车辆的电源，并测试行车记录仪的功能，如录制视频、记录声音等。
3.确保行车记录仪正常工作，并能够提供清晰且准确的录像。
第八步：调整设置1.使用行车记录仪提供的菜单进行设置。
你可以调整视频显示效果、录制分辨率、声音录制等参数，以满足个人需求。
2.确保你已经正确设置了日期和时间，这将在您查看记录时非常重要。
最后，提醒注意事项：1.安装行车记录仪时，遵循车辆制造商的指示，以确保不会损坏车辆的导线或传感器。
2.在驾驶过程中，要小心观察行车记录仪的显示屏，并且不要因此分散注意力，影响行车安全。
宝马热成像摄像头接线定义(一)
宝马热成像摄像头接线定义(一)宝马热成像摄像头接线定义宝马热成像摄像头定义•宝马热成像摄像头是一种使用红外热成像技术的摄像头，能够获取物体的热辐射信息，并将其转化为可见图像，以提供用户热力信息的观测工具。
宝马热成像摄像头接线定义•电源接线：将摄像头的电源正极连接到12V直流电源的正极，将电源负极连接到12V直流电源的负极。
•地线接线：将摄像头的地线连接到地线接口。
•视频接线：将摄像头的视频输出线连接到显示器或其他接收设备的视频输入接口。
理由•宝马热成像摄像头的接线定义非常关键，正确的接线能够确保摄像头的正常工作。
不正确的接线可能导致摄像头无法正常供电或图像传输，影响使用效果。
书籍简介《热成像技术应用与原理》•本书详细介绍了热成像技术的基本原理和应用，包括红外物理基础、红外探测器、红外成像系统等内容。
书中还通过实例和案例，介绍了热成像技术在各个领域的应用，包括电力检测、工业制造、安防监控等。
通过阅读本书，读者可以深入了解热成像技术的工作原理和应用，从而更好地理解宝马热成像摄像头接线定义的重要性。
《摄像头接线与调试指南》•本书主要介绍了各种类型摄像头的接线与调试方法，包括热成像摄像头、普通摄像头等。
通过图文并茂的方式，详细介绍了每种摄像头的接线方式，并提供了调试方法和技巧。
在阅读本书后，读者将能够对各种类型的摄像头进行正确的接线和调试，确保其正常工作。
以上是关于宝马热成像摄像头接线定义的相关定义、理由及相关书籍的简介。
正确的接线定义对于宝马热成像摄像头的正常工作非常重要，建议参考相关书籍深入了解接线原理和调试方法。
车载摄像头操作方法
车载摄像头操作方法
车载摄像头一般有以下操作方法：
1. 安装：首先，选择一个合适的固定点安装摄像头，通常会有一个专门的座子或夹子来固定摄像头。
然后，将摄像头连接到车载电源，并确保连接稳固。
2. 调整角度和视野：根据自己的需求和喜好，调整摄像头的角度和视野。
通常可以通过旋转摄像头或调整固定座子来实现。
3. 连接显示屏或记录仪：将摄像头与车上的显示屏或记录仪相连。
一般来说，摄像头会有一个视频输出接口，可以通过AV连接线或者HDMI接口连接到显示屏或记录仪上。
4. 开关摄像头：按下摄像头上的开关按钮，打开或关闭摄像头。
一般来说，红色表示摄像头正在录像，绿色表示摄像头处于待机状态。
5. 调整设置：如果摄像头支持更多设置项，例如分辨率、图像质量等，可以按照说明书或者菜单中的指导进行相应设置。
注意事项：
- 使用摄像头时，请遵守交通法规，不要分散注意力，注意安全驾驶。
- 摄像头应当安装在车内的合法区域，不得阻挡驾驶员正常的视线。
- 定期检查摄像头的固定和连接是否稳固，避免因为松动而导致的图像或录像质量问题。
- 摄像头使用过程中如有异常，应及时检查和处理，避免长时间使用造成摄像头故障。
宝马4S店维修培训手册：E70 车外后视镜摄像机
按压控制器的作用是关闭车外后视镜摄像机 。 因此需要时必须重新接通。
显示检查控制信息可能会导致关闭车外后视镜 摄像机。 例如， 如果因发动机油温度过高而在 组合仪表 [8] 内显示一条检查控制信息，则可 能在中央信息显示屏上显示这条信息 。在中央 信息显示屏上显示检查控制信息的同时，还 可 能显示附加提示内容。
9
系统组件
11
车外后视镜上的眼睛
11
总结
15
我应当记住什么
15
测验问题
17
问题答案
18
目的 E70 车外后视镜摄像机
为培训做准备，针对实际应用的参考资料
本产品信息将介绍有关车外后视镜摄像机功能 本产品信息结尾处的总结一章以概要形式再次
的基本知识。
复习所学内容。
通读本产品信息后，学员应了解哪些控制单元 彼此合作 ，以便能够显示车外后视镜摄像机的 图 像。此 外，学员还应知道哪个控制单元承担 车外后视镜摄像机的中心控制功能。
车辆通信计算机是视频开关的主控控制单元 。 车辆通信计算机与视频开关通过 K-CAN 连 接，以进行通信。视频开关通过 LVDS 导线 接收车辆通信计算机准备好的显示内容。显 示 内 容在中央信息显示屏上显示 。
切换到车外后视镜摄像机
按压车外后视镜摄像机按钮即可要求视频开关 切换显示内容。视频开关检查是否满足切换条 件 。检查通过后 ，视频开关切换到车外后视镜 摄像机图像并通知车辆通信计算机。
因此视频开关 [3] 通过 K-CAN 得到接通或 关闭摄像机的请求信号 。
如果没有比车外后视镜摄像机视频图像优先的 信 号，就会将视频图像接到中央信息显示屏 [4]。视频开关通过 FBAS 导线得到车外后视 镜摄像机的信号。在视频开关内 FBAS 信号 转换为 LVDS 信号。
宝马热成像摄像头接线定义
宝马热成像摄像头接线定义1. 简介宝马热成像摄像头是一种先进的车载安全辅助系统，可以通过红外热成像技术来实时检测车辆周围的热量分布情况，帮助驾驶员更好地识别障碍物、行人或动物等。
为了正确使用宝马热成像摄像头，需要了解其接线定义。
2. 接线定义宝马热成像摄像头的接线定义包括传感器接口、电源接口和数据传输接口。
2.1 传感器接口宝马热成像摄像头的传感器接口用于连接红外传感器模块。
一般情况下，该接口采用标准的电缆连接方式。
具体的接线定义如下：接线名称描述VCC 正常工作电压（通常为5V）GND 地线SDA 数据信号线（双向）SCL 时钟信号线2.2 电源接口宝马热成像摄像头的电源接口用于提供工作电源。
一般情况下，该接口采用标准的电源线连接方式。
具体的接线定义如下：接线名称描述VBAT 电池正极GND 地线2.3 数据传输接口宝马热成像摄像头的数据传输接口用于将红外图像数据传输给车载显示器或其他设备。
一般情况下，该接口采用标准的数码视频传输接口。
具体的接线定义如下：接线名称描述VIN+ 视频信号正极VIN- 视频信号负极3. 接线步骤为了正确地进行宝马热成像摄像头的接线，可以按照以下步骤进行：1.准备所需材料和工具：宝马热成像摄像头、电缆、电源线、工具包（螺丝刀等）。
2.根据宝马热成像摄像头的传感器接口定义，将电缆连接到VCC、GND、SDA和SCL引脚上。
3.根据宝马热成像摄像头的电源接口定义，将电源线连接到VBAT和GND引脚上。
4.根据宝马热成像摄像头的数据传输接口定义，将视频信号线连接到VIN+和VIN-引脚上。
5.确保所有接线牢固可靠，并检查接线是否正确。
6.将宝马热成像摄像头安装在车辆适合的位置上，并固定好。
7.连接宝马热成像摄像头的电源线到车辆的电源系统中。
8.连接宝马热成像摄像头的数据传输线到车载显示器或其他设备上。
4. 注意事项在进行宝马热成像摄像头的接线过程中，需要注意以下事项：1.确保所有电源连接正确，并且符合宝马热成像摄像头的工作电压要求。
宝马热成像摄像头接线定义
宝马热成像摄像头接线定义宝马热成像摄像头是一种先进的技术，它通过红外热辐射原理来实现对物体的热能分布图像的获取和显示。
这种摄像头可以在夜晚或者低光条件下工作，并能够检测和显示物体的热量分布情况。
在宝马热成像摄像头的接线定义中，有几个重要的要点需要注意。
首先是电源的接线，宝马热成像摄像头通常需要外部电源来供电，因此在接线时需要连接到适当的电源线路上。
其次是信号的接线，宝马热成像摄像头通常会输出热图像的信号，这个信号需要连接到适当的接收设备上，如显示屏或者计算机。
此外，还需要注意接地的接线，以确保设备的安全运行。
在实际操作中，宝马热成像摄像头的接线定义可能会有所不同，具体需要根据设备的型号和规格来确定。
通常情况下，宝马热成像摄像头会提供接线图或者说明书，用户可以根据这些资料来进行接线操作。
接线时需要注意的一些问题是：首先，要确保接线的连接稳固可靠，避免接触不良或者松动导致的信号丢失或者干扰。
其次，要注意接线的顺序和方向，避免连接错误导致设备无法正常工作。
另外，还需要注意接线时的安全性，确保电源线路和信号线路的接地良好，避免电流泄漏或者短路等安全问题。
宝马热成像摄像头的接线定义是确保设备正常运行的重要一环。
只有正确连接和接线，才能保证摄像头能够正常工作，并且提供准确可靠的热图像。
因此，在使用宝马热成像摄像头时，务必仔细阅读并按照接线定义进行操作，以确保设备的正常运行和使用效果的最大化。
宝马热成像摄像头的接线定义是使用该设备的关键步骤之一。
通过正确连接和接线，可以确保设备的正常运行，并获得准确可靠的热图像。
在接线操作中，需要注意接线的稳固可靠、顺序和方向的正确性，以及接地的安全性。
只有在正确接线的基础上，才能发挥宝马热成像摄像头的优势，提供准确可靠的热图像，满足各种应用需求。
宝马行车记录仪安装说明
© BMW AG, 慕尼黑
01 29 2 288 640
05/2014
(T/Z)
3.0
6/14
3. 加装电缆套件连接一览图
A
A1
位置
名称
A
电缆套件
A1 插头
A2 开放式导线
A3 开放式导线
A4 开放式导线
H
倒车摄像头连接电缆
H1 Mini-B USB插头
H2 Micro-B USB插头
仅限于E系列以及F0x、F1x和F25的车型 带有迷你连接器D在CAS控制器A16上 仅限F2x以上车型，除F25外 带有迷你连接器D在FEM A173或者BDC A258上
仅限于E系列以及F0x、F1x和F25的车型 带有迷你连接器D在CAS控制器A16上 仅限F2x以上车型，除F25外 带有迷你连接器D在FEM A173或者BDC A258上
© BMW AG, 慕尼黑
01 29 2 288 640
05/2014
(T/Z)
3.0
1/14
图标 ！ 表示您需要注意的危险提示。 表示您需要注意的特殊提示。
表示备注或提示文本结束。
安装提示 铺设电缆和/或导线时，必须注意不得弯曲或损坏电缆和/或导线。BMW AG不承担由此产生的费用。 必须用电缆连接器固定额外铺设的电缆和/或导线。如果指定的插脚槽已被占用，则必须安装电桥、双压线装置 或并行挡块。 所有插图显示的均为LHD（左舵）汽车；比照插图即能完成RHD（右舵）汽车相应的安装工作。 车头摄像头C不允许限制驾驶员的视线。车头摄像头C必须安装在玻璃雨刷器的刮水范围内，并且在染色的遮阳 条以外。其位置不能进入驾驶员的直接观察范围，并且不能伸入雨刷器清洁区域内超过4 cm。 注意，遮阳板的功能和内视镜的调整区域不能受到限制。 在安装车头摄像头C之后，所有按键、插头和SD卡槽必须处于可以方便使用的位置。 GPS天线B必须安装在视线不受限、指向天空的位置，不允许安置在玻璃雨刷器的范围内。 至车头摄像头C的距离应该尽量大。 倒车摄像头G的安装（可选）与车头摄像头C类似安装在尾部玻璃上，如果有，安装在玻璃雨刷器的清洁范围 内。 倒车摄像头G应该置于中间的位置，视角水平向后。 倒车摄像头G上的箭头必须向上指。 如果车头摄像头C显示器上的图像左右颠倒，必须通过倒车摄像头G上的小开关更改显示。
汽车后视摄像头的安装说明
汽车后视摄像头的安装说明汽车后视摄像头的安装说明一、安装准备您将在这份安装说明中了解到如何安装汽车后视摄像头，让您更加方便地倒车。
在开始安装之前，请确保您已经准备好了以下工具和材料：- 一个后视摄像头套件，包括摄像头、电缆和连接器等- 一个镗孔器或扳手- 打孔器或钻头（根据您车辆的车牌架尺寸选择）- 电缆束扎带和胶带- 螺丝刀和螺丝扳手- 螺丝和接线端子的选择根据您的车辆需求而定- 接地线（或拇指底下的镀铬铜丝使用）记住，在进行安装之前，确保汽车的电池已经断开。
二、安装步骤1. 选择位置：首先，选择一个合适的位置来安装您的后视摄像头。
这通常是在车辆的后部中央，离车牌框不远的地方，因为这样可以最好地涵盖您的后方视野。
2. 打孔并安装摄像头：使用打孔器或钻头，根据您车辆的车牌架尺寸，打孔一个合适大小的孔洞。
然后，将摄像头安装到孔洞中。
使用螺丝和接线端子将摄像头固定到车辆上。
3. 安装电缆：将摄像头的电缆从车尾延伸到车内。
您可以沿着车辆的边缘或沿着车顶的内部线路来隐藏电缆。
使用电缆束扎带或胶带固定电缆，以确保不会干扰驾驶员的操作。
4. 连接摄像头电缆：将摄像头电缆连接到车辆上的显示器或导航系统。
这通常需要您找到一个适合连接的电缆插槽。
5. 连接电源：将摄像头的电源连接到汽车电源系统。
您可以使用电瓶上的接地线或者镀铬铜丝将摄像头接地。
确保连接电源时，反向电流保护设备已经启用。
6. 安装显示器（可选）：如果您的车辆没有内置的显示器或导航系统，您可以额外安装一个显示器。
将显示器安装在一个方便操作的位置，以确保您能够清晰地看到摄像头拍摄的影像。
7. 系统测试：在安装完成后，开始测试您的摄像头。
打开车辆的电源，启动后视摄像头系统，并观察显示器上是否显示后方清晰的图像。
确保在倒车时，显示器能够实时反映车辆后方的情况。
三、安全注意事项在安装和使用后视摄像头时，请牢记以下安全注意事项：1. 确保所有连接都牢固可靠，以防摄像头和电缆松动。
机动车电子监控的安装方法
机动车电子监控的安装方法概述随着社会的发展和科技的进步，机动车电子监控系统已经成为交通管理的重要手段之一。
通过安装监控设备，可以实时监测车辆的行驶情况，提高交通安全和管理效率。
本文将介绍机动车电子监控系统的安装方法。
设备准备在开始安装机动车电子监控系统之前，首先需要准备以下设备：1. 监控摄像头：用于拍摄车辆前方的画面。
2. 车载电源：用于给监控设备供电。
3. 视频传输设备：用于将摄像头拍摄的画面传输到监控中心。
4. 存储设备：用于保存监控画面和数据。
安装步骤1. 确定安装位置：根据监测需求和安装要求，选择合适的位置安装监控摄像头。
一般来说，应该选择在离路面较近的位置，确保能够清晰拍摄到车辆的行驶情况，并且避免不必要的遮挡。
2. 固定摄像头：使用螺丝和支架将摄像头固定在所选位置上。
确保固定牢固，以免因颠簸或其他原因导致摄像头移位。
3. 接线连接：将摄像头的视频信号线和电源线连接到视频传输设备和车载电源上。
根据设备的说明书，进行正确的接线连接。
4. 路线布置：为了保护摄像头和连接线路，应该将线路布置在车辆内部或车身下部。
同时，还要注意避开高温、高压等危险区域，确保线路的安全性和可靠性。
5. 动力供应：连接车载电源，确保监控设备可以正常工作。
一般来说，车载电源可以直接连接到车辆的电瓶上，或者通过点烟器插座进行供电。
6. 安装存储设备：将存储设备连接到监控中心，以便保存监控画面和数据。
根据存储设备的类型和接口，进行正确的连接。
7. 测试和调试：在实际使用前，应该对安装好的机动车电子监控系统进行测试和调试。
确认监控摄像头的画面清晰，视频传输设备正常工作，存储设备可以正常存储数据。
注意事项在安装机动车电子监控系统时，还需要注意以下几点：1. 了解法律法规：在安装监控设备之前，应该了解当地的法律法规，并遵守相关规定。
有些地方对机动车电子监控设备的使用有特殊要求或限制，必须严格遵守。
2. 防止盗窃：由于机动车电子监控设备具有一定的价值，容易成为盗窃目标。
rearview camera E70 BMW宝马X5后视摄像头改装
© BMW AG, Munich
01 29 0 418 006
5/2007
（E/C）
4
2. 准备工作
执行快速试验 分断蓄电池负极
事先拆下以下部件 后座椅 左前门槛护条 左后门槛护条 左侧B柱饰板 行李箱地板护面 左后座椅靠背，装备可分式后座椅的车辆 行李箱左轮罩护板 行李箱右轮罩饰板 左A柱脚坑饰板 踏板面板 尾门上板 左D柱饰板 视频模块 仅SA 601内 尾板罩 导航计算机/车辆通讯计算机
A12 插孔触点
A13 插孔触点
A14 插孔触点
A15 插孔触点
A16 扁平插头
A17 线端开路
A18 线端开路
信号
FBAS， 后视摄像头 FBAS GND， 后视摄像头 屏幕
FBAS， 后视摄像头 FBAS GND， 后视摄像头 屏幕
线端31
K-CA N低
K-CA N高
线端30g
线端30g
K-CA N低
01 29 0 418 006
5/2007
（E/C）
6
4. 带SA 601（电视接收功能）汽车的布置图
图例
A 导线组件，后视摄像头 B 后视摄像头
1 视频模块 X18804 2 接地线连接器X151 3 保险丝座X11012 4 K-CANX300
© BMW AG, Munich
01 29 0 418 006
命名/ 插入位置 J针脚2
J针脚6
J针脚4
J针脚2
J针脚6
J针脚4
I针脚3
I针脚6
I针脚1
I针脚4
X11012 针脚8 X300 针脚8 X300 针脚2
© BMW AG, Munich
BMW宝马 E70倒车影像摄像头
可使用车辆尾部缩放图 。
条根据转向角度变化的辅助线确定挂车牵引钩
的位置。
10 – 连接挂车
18
个性化配置
每个用户最后使用的设置情况都存储在倒车摄 像机系统内，完成相应识别程序后就会重新调 出这些设置。
根据所用钥匙可将以下设置内容存储在 RFK 内。
l 显示屏上的显示格式（全视图、主窗口视图 和持续打开 / 关闭摄像机视图显示）
根据当前转向角调节车道 辅助线 根据车辆清晰度调节车道 辅助线 倒车摄像机镜头除霜
向前行驶里程超过 50 m 时， 倒车摄像机系统关闭显 示屏 行李箱盖打开时不会插入 任何车道辅助线 将 CC 信息发送至现有主 控单元
10
功能 E70 倒车摄像机
倒车摄像机系统的基本功能
倒车摄像机系统的基本功能是以光学方式获得 车辆尾部区域的广角视图（大约 120°）。通过 倒车摄像机系统内的物镜获得影像， 将其转 化 为电子处理形式并发送至 CCC。
售后服务培训 产品信息 E70 倒车摄像机
BMW 售后服务
除了工作手册外，产品信息中所包含的信息也是 BMW 售后服务培训资料的组成部分。
有关技术数据方面的更改 / 补充情况请参见 BMW 售后服务的最新相关信息 。
信息状态：2006 年 7 月
联系地址：conceptinfo@bmw.de
© 2006 BMW AG 慕尼黑， 德国 未经 BMW AG（慕尼黑）的书面许可不得翻印本手册的任何部分 VS-12 售后服务培训
转弯直径线表示可能达到的最小车辆转弯直 径。
即使车辆向前行驶时也会在图像中插入这些标 记。
7 – 转弯直径线
驾驶员转动方向盘时就会显示出两条相对的转 根据转向角度逐渐取消对侧的转弯直径线，达
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如果指定的针脚孔被占用，则须使用过桥、双压褶或双线端。
所示图片均为左位驾驶型汽车；右位驾驶型汽车的程序类同。
大多数情况下，当汽车进行过改装、修理或软件更新后，控制显示中都会出现图像偏移。为了纠正图 像偏移，必须对LVDS转换器M进行初始化。 初始化程序在单独的初始化说明中详细介绍，见01 29 0 432 055。
重要信息 本安装说明主要供BMW经销商机构内部及BMW授权售后服务公司使用。
任何情况下，这些安装说明的目标群是具有适当专业知识的受过BMW汽车培训的专业人员。
所有作业均须使用最新的BMW修理手册、线路图、服务手册和操作说明书、推荐的工具（专用工具） 并遵守现行的健康与安全法规有序完成。
如果碰到安装或功能问题，机械方面排障时间限于约0.5小时，电气方面限于约1.0小时。 为了降低成本，避免附加费用，要立即通过BMW售后服务帮助网站（ASAP）向技术零件支持咨询。 请提供以下信息： - 底盘号 - 改装包的零件号 - 准确描述问题 - 已经实施的作业步骤
BR/SW 0.5 mm2
RT 0.75 mm2
BR 0.75 mm2
GN 0.5 mm2
车内接头位置
缩写/槽号
---
---
在控制单元C上
---
通过微型插接器I至右倒车灯的黄/白色导 X318
线
针脚3
在LVDS线束的分支K3上
针脚9
在LVDS线束的分支K3上
针脚18
在LVDS线束的分支K3上
针脚4
在LVDS线束的分支K3上
© BMW AG, Munich
© BMW AG, Munich
01 29 0 413 514
4/2007
（Z/Z）
12
9. 安装与连接电缆
从控制显示屏（1）摘下原信号电缆（4）。 尽可能褪去信号电缆（4）的护套（2）。 将原信号电缆（4）的插头（3）引入驾驶者侧脚坑。
将电缆L的分支L1（10针VI插头）接到控制显示屏（1） 上。 将分支L2（白色10针插头）引到驾驶者侧脚坑。
© BMW AG, Munich
01 29 0 413 514
4/2007
（Z/Z）
4
2. LVDS转换器零件表
图例
K LVDS线束 L 连接电缆 M LVDS转换器 N 护条（2x，非必需） O 密封条（3x，非必需） P 电缆扎带445 x 4.8毫米（2x） Q 电缆扎带200 x 3.6毫米（10x） R 微型插接器（2x）
（Z/Z）
6
4. 后视摄像头接线图
分支/项目
名称
A
后视摄像头线束
A1
黑色12针插座壳体
A2
开放电缆
A3
插孔触点
A4
插孔触点
A5
插孔触点
A6
插孔触点
A7
插孔触点
信号
----RFS Video + Video 线端30g 线端31 RFSg
导线颜色/ 截面积
---
--GN 0.5 mm2
TR 0.14 mm2
TIS号 --12 00 ...
65 82 050 51 45 185 51 45 181 51 47 000 51 43 070 51 47 030 51 43 150 52 26 008
--51 49 000 51 24 145
© BMW AG, Munich
01 29 0 413 514
4/2007
© BMW AG, Munich
01 29 0 413 514
4/2007
（Z/Z）
3
1. 后视摄像头零件表
图例
A 后视摄像头线束 B 后视摄像头按钮 C 控制单元 D 护条 E 电缆扎带292 x 4.8毫米 F 电缆扎带200 x 3.6毫米（20x） G 十字头螺钉3.5 x 16毫米（6x，非必需） H 十字头螺钉3.5 x 9.5毫米（4x，非必需） I 微型插接器（5x） J 2针插头壳体
© BMW AG, Munich
01 29 0 413 514
4/2007
（Z/Z）
5
3. 准备工作
进行短暂试验 分断蓄电池负极
以下部件须先拆卸 控制显示屏 踏板饰板 仪表板右下饰板 门槛饰条，右前（车内） 右A柱脚坑侧饰板 门槛饰条，右后（车内） 门柱右下饰板 右后座椅靠背侧部 行李箱右轮拱装饰盖 行李箱盖饰板 不再需要行李箱盖开启按钮
仅2005年9月以后生产的汽车 将插头壳体J接到后行李箱盖插头X358（黑色2针） （1）上。
所有汽车 将后视摄像头的插头（2）引到行李箱盖（1）内。 将后视摄像头与按钮B卡入后行李箱盖（1）内。
将后视摄像头的插头（1）和A1（12针黑色插头） 接至控制单元C。
© BMW AG, Munich
01 29 0 413 514
4/2007
（Z/Z）
10
7. 安装后视摄像头的按钮与控制单元
将护条D贴到控制单元C上。 切去多余的部分。
用电缆扎带E将控制单元C固定到行李箱盖（1）的 内板上。
© BMW AG, Munich
01 29 0 413 514
4/2007
（Z/Z）
11
8. 布置与连接后视摄像头线束
将后视摄像头线束A通过铰链管（2）与电缆护圈（1） 引入行李箱。
--线端31
线端30g
---
-------
导线颜色/ 截面积
--BR 0.75 mm2
RT 0.75 mm2
---
-------
车内接头位置
缩写/槽号
--在车载显示器上使用棕色/黑色导线上的微型 插接器R
---
X13822 针脚3
在车载显示器上使用红色/紫色导线上的微型 X13822
插接器R
针脚1
在LVDS转换器M上
针脚6
在LVDS线束的分支K3上
针脚10
© BMW AG, Munich
01 29 0 413 514
4/2007
（Z/Z）
7
5. LVDS转换器附加包接线图
分支/项目
名称
K
LVDS线束
K1
眼圈接线片M6
K2
双簧片触点
K3
蓝色18针插座壳体
L
连接电缆
L1
紫色10针插座壳体
L2
白色10针插座壳体
信号
---
--至控制显示屏 在LVDS转换器M上
--X13823
---
© BMW AG, Munich
01 29 0 413 514
4/2007
（Z/Z）
8
6. 安装与配线图
图例
A 后视摄像头线束 B 后视摄像头按钮 C 控制单元 K LVDS线束 L 连接电缆 M LVDS转换器
1 车载显示器插头X13822上线端30g与线端31的分接点 2 倒车灯插头X318上RFS分接点
© BMW AG, Munich
01 29 0 413 514
4/2007
（Z/Z）
9
7. 安装后视摄像头的按钮与控制单元
仅2005年9月以后生产的汽车
插头壳体J（2针脚GN）接至按钮（3）的连接 电缆。 摘下原插头（1）上按钮（3）的导线（2）接到插头 壳体J上。
仅2005年9月以前生产的汽车 接按钮插头（2）接到后行李箱盖的插头X358 （Bordeaux 3针）（1）上。
不要将安装说明的硬拷贝存档，因为ASAP（BMW售后服务帮助网站）每天都进行更新。
符号意义： 表示值得注意的特色功能的相关说明。
指示说明或其它文字的结束。
© BMW AG, Munich
01 29 0 413 514
4/2007
（Z/Z）
1
安装信息 确保电缆/管路往车上装时未受到扭结或损伤。BMW AG不报销因安装过程中部件的损坏而产生的费 用。
确认后视摄像头线束A相对铰链有足够的活动 余地。
将分支A2绿色导线引至右侧尾灯。 连接前，检查黄/白导线上有无倒车灯信号。
使用微型插接器I将分支A2接到插头X318（针脚3） 的黄/白导线上。
将后视摄像头线束A顺标准线束引入乘客侧乘客侧 脚坑（1）内。
将后视摄像头线束A顺标准线束引入乘客侧驾驶者 侧脚坑。
订购说明 改装组件中不含LVDS转换器附加包，必须另行订购（有关零件号与明细见EPC）。
所需的专用工具 00 9 310，安装楔
© BMW AG, Munich
01 29 0 413 514
4/2007
（Z/Z）
2
目录
章节
页码
1. 后视摄像头零件表.......................................................................................................................4 2. LVDS转换器零件表.....................................................................................................................5 3. 准备工作 .....................................................................................................................................6 4. 后视摄像头接线图.......................................................................................................................7 5. LVDS转换器附加包接线图..........................................................................................................8 6. 安装与配线图..............................................................................................................................9 7. 安装后视摄像头的按钮与控制单元...........................................................................................10 8. 布置与连接后视摄像头线束......................................................................................................12 9. 安装与连接电缆 ........................................................................................................................13 10. 安装与连接LVDS线束...............................................................................................................14 11. 安装与连接LVDS转换器 ...........................................................................................................15 12. 收尾工作与编码........................................................................................................................16 13. 线路图.......................................................................................................................................17
