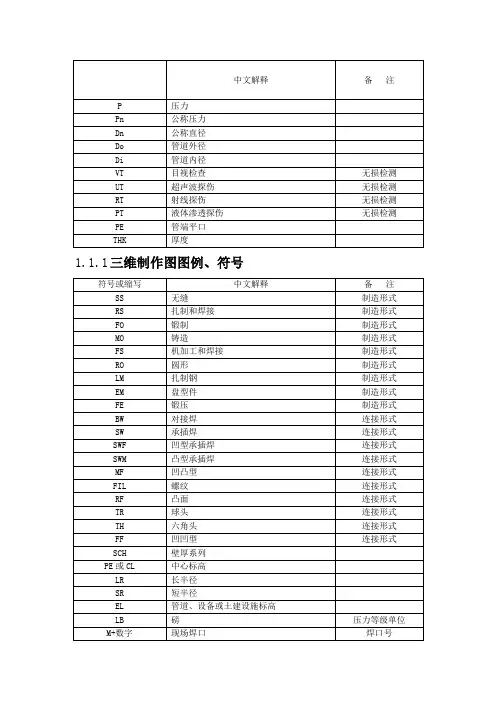

1.1.1三维制作图图例、符号1.1.2支架组装图图例、符号1.1.3平面布置图图例、符号配管材料表示方法1．0 总则1．1 本规定使用于配管材料在综合材料表、管道轴测图及管段表上的表示方法。
1．2 引进装置上的安全阀、呼吸阀、爆破片、[wiki]阻火器[/wiki]、视镜等代号，原则上直接引用专利商提供的代号。
1．3文件中的公称压力及[wiki]公称通径[/wiki]从小到达顺序排列。
1．4 文件中的材料名称按本规定所列项目顺序编写。
2．0 表示方法2．1 管子管子 SLSP 50 — sch40 — 20#（1）（2）（3）（4）（5）⑴名称，以中文表示，文件中已有《名称》者省略。
⑵管子类型代号，见表1。
⑶管子公称通径。
⑷管子选用的尺寸系列（系列Ⅰ不标注）及表号（或壁厚），特殊规格的管子可用Ф外径×壁厚表示，此时⑶、⑷项取消。
用壁厚表示时，在壁厚值后面加英文字母Т。
⑸材料代号，见附件。
文件中有《材料》栏者，可直接填写在《材料》栏内，此时⑸项省略。
示例⒈公称通径80mm，材料20号钢，管子尺寸系列为系列Ⅰ，管表号sch40的无缝钢管的标记为：管子 SLSP 80—sch40—20#示例⒉材料为304型不锈钢，管子外径×壁厚为φ8×2的无缝不锈钢管的标记为：管子SLSP φ8×2—304表1 管子类型代号管子类型代号无缝钢管SLSP螺旋焊钢管SWSP焊接钢管 LWSP镀锌焊接钢管 GWSP无缝铝管 SLAP注：⑴除非配管材料工程规定另有指定，管子尺寸系列均采用SHJ405《[wiki]石油[/wiki][wiki]化工[/wiki]企业钢管尺寸系列选用规定》标准。
在文件中不重复出现中国[wiki]石油化工[/wiki]总公司标准好。
综合材料表中的《标准号或图号》栏仅填写管材制造标准号，不写年份（下同）。
⑵镀锌焊接钢管的普通钢管壁厚以管表号schG表示，加强管壁厚以XS表示。
看完这些：施工图纸代号大全（保证你能看懂图）
看完这些：施工图纸代号大全（保证你能看懂图）
在各种AutoCAD图纸下，我们在不要求绘图的情况下，首先也要看的懂图。
我刚毕业进公司时，门槛就是能看得懂施工图纸，包括上面一些复杂的各种符号、代号！
首先，第一部分就给
一、排水工程图形符号大全：
在给排水工程的图纸中，缩写符号含义如下：
给水管道-J，如果分高低区通常用首字母表示即高区-G，低区-D。
排水管道-W,表示污水。
也有-F，就是废水。
很少见有用-P 表示的。
消火栓管道-XH。
自动喷淋管道-Z或者-ZP。
雨水管道-Y. 。
采暖管道-R，一般实线表示供水管，虚线表示回水管。
压力排水-PY。
冷凝水管道-N。
管道立管-L. 。
另外设备的型号字母：Q-流量或者风量H-扬程N-功率P-压力QW-潜污泵其他阀门、器具之类的都是用图形区分。
JL-给水管； WL-污水管； YL-雨水管； RJL-热给水； RHL-热回水。
二、常用建筑材料示例图
三、常用建筑构造示例图
四、建筑常用构件代号大全
五、专业图纸代号大全
如果需要桥梁工程、水电工程、消防工程等等代号示例图，欢迎关注小编！！。
管道符号-的含义-超全,免费给大家
1.1.1三维制作图图例、符号1.1.2支架组装图图例、符号1.1.3平面布置图图例、符号管道的弯曲半径配管材料表示方法1．0 总则1．1 本规定使用于配管材料在综合材料表、管道轴测图及管段表上的表示方法。
1．2 引进装置上的安全阀、呼吸阀、爆破片、[wiki]阻火器[/wiki]、视镜等代号，原则上直接引用专利商提供的代号。
1．3文件中的公称压力及[wiki]公称通径[/wiki]从小到达顺序排列。
1．4 文件中的材料名称按本规定所列项目顺序编写。
2．0 表示方法2．1 管子管子 SLSP 50 — sch40 — 20#（1）（2）（3）（4）（5）⑴名称，以中文表示，文件中已有《名称》者省略。
⑵管子类型代号，见表1。
⑶管子公称通径。
⑷管子选用的尺寸系列（系列Ⅰ不标注）及表号（或壁厚），特殊规格的管子可用Ф外径×壁厚表示，此时⑶、⑷项取消。
用壁厚表示时，在壁厚值后面加英文字母Т。
⑸材料代号，见附件。
文件中有《材料》栏者，可直接填写在《材料》栏内，此时⑸项省略。
示例⒈公称通径80mm，材料20号钢，管子尺寸系列为系列Ⅰ，管表号sch40的无缝钢管的标记为：管子 SLSP 80—sch40—20#示例⒉材料为304型不锈钢，管子外径×壁厚为φ8×2的无缝不锈钢管的标记为：管子SLSP φ8×2—304表1 管子类型代号管子类型代号无缝钢管SLSP螺旋焊钢管SWSP焊接钢管 LWSP镀锌焊接钢管 GWSP无缝铝管 SLAP注：⑴除非配管材料工程规定另有指定，管子尺寸系列均采用SHJ405《[wiki]石油[/wiki][wiki]化工[/wiki]企业钢管尺寸系列选用规定》标准。
在文件中不重复出现中国[wiki]石油化工[/wiki]总公司标准好。
综合材料表中的《标准号或图号》栏仅填写管材制造标准号，不写年份（下同）。
⑵镀锌焊接钢管的普通钢管壁厚以管表号schG表示，加强管壁厚以XS表示。
管道符号-的含义-超全,免费给大家
1.1.1三维制作图图例、符号1.1.2支架组装图图例、符号1.1.3平面布置图图例、符号管道的弯曲半径配管材料表示方法1．0 总则1．1 本规定使用于配管材料在综合材料表、管道轴测图及管段表上的表示方法。
1．2 引进装置上的安全阀、呼吸阀、爆破片、[wiki]阻火器[/wiki]、视镜等代号，原则上直接引用专利商提供的代号。
1．3文件中的公称压力及[wiki]公称通径[/wiki]从小到达顺序排列。
1．4 文件中的材料名称按本规定所列项目顺序编写。
2．0 表示方法2．1 管子管子 SLSP 50 — sch40 — 20#（1）（2）（3）（4）（5）⑴名称，以中文表示，文件中已有《名称》者省略。
⑵管子类型代号，见表1。
⑶管子公称通径。
⑷管子选用的尺寸系列（系列Ⅰ不标注）及表号（或壁厚），特殊规格的管子可用Ф外径×壁厚表示，此时⑶、⑷项取消。
用壁厚表示时，在壁厚值后面加英文字母Т。
⑸材料代号，见附件。
文件中有《材料》栏者，可直接填写在《材料》栏内，此时⑸项省略。
示例⒈公称通径80mm，材料20号钢，管子尺寸系列为系列Ⅰ，管表号sch40的无缝钢管的标记为：管子 SLSP 80—sch40—20#示例⒉材料为304型不锈钢，管子外径×壁厚为φ8×2的无缝不锈钢管的标记为：管子SLSP φ8×2—304表1 管子类型代号管子类型代号无缝钢管SLSP螺旋焊钢管SWSP焊接钢管 LWSP镀锌焊接钢管 GWSP无缝铝管 SLAP注：⑴除非配管材料工程规定另有指定，管子尺寸系列均采用SHJ405《[wiki]石油[/wiki][wiki]化工[/wiki]企业钢管尺寸系列选用规定》标准。
在文件中不重复出现中国[wiki]石油化工[/wiki]总公司标准好。
综合材料表中的《标准号或图号》栏仅填写管材制造标准号，不写年份（下同）。
⑵镀锌焊接钢管的普通钢管壁厚以管表号schG表示，加强管壁厚以XS表示。
管道工程施工图图形符号大全
管道工程施工图图形符号大全1.引言管道工程施工图是管道工程建设中必不可少的一环。
图形符号在施工图中起到了表达和传递信息的重要作用。
本文档旨在提供一份管道工程施工图图形符号大全，以帮助工程师和施工人员准确理解和使用这些符号。
2.图形符号分类2.1 管道符号管道符号是施工图中最常见的符号之一，用于表示各种管道及其属性。
以下是一些常见的管道符号：1.直管（|）：用于表示直径一致的直管。
2.弯管（L）：用于表示弯曲的管道。
3.T型管（T）：用于表示分支管道。
4.Y型管（Y）：用于表示分支管道。
5.关闭阀门（X）：用于表示关闭状态的阀门。
6.开启阀门（O）：用于表示打开状态的阀门。
2.2 连接符号连接符号用于表示管道之间的连接方式。
以下是一些常见的连接符号：1.螺纹连接（G）：用于表示螺纹连接的管道。
2.焊接连接（W）：用于表示焊接连接的管道。
3.法兰连接（F）：用于表示法兰连接的管道。
2.3 流体符号流体符号用于表示在管道中流动的介质。
以下是一些常见的流体符号：1.水（H2O）：用于表示水流。
2.油（OIL）：用于表示油流。
3.蒸汽（STEAM）：用于表示蒸汽流。
3.使用示例以下是一些使用管道工程施工图图形符号的示例：示例1：表示一个直径为10cm的直管、一个弯角为90度的弯管和一个关闭状态的阀门。
L。
X示例2：表示一个直径为20cm的直管、一个T型管和一个打开状态的阀门。
T。
O示例3：表示一个螺纹连接的管道，流动介质为水。
G。
H2O4.注意事项在施工图中使用管道工程施工图图形符号时，务必准确表示各种管道及其属性。
符号的大小应根据实际情况进行调整，以便清楚表达设计意图。
5.总结本文档提供了管道工程施工图图形符号的大全，涵盖了管道符号、连接符号和流体符号等多个方面。
通过准确使用这些符号，工程师和施工人员可以更好地理解和传递信息，从而提高管道工程的施工效率和质量。
以上是关于管道工程施工图图形符号的详细介绍，请在实际应用中加以运用。
管道符号大全
管道符号大全管道符号是一个特殊的符号，用于将一个命令的输出作为另一个命令的输入。
在Uni某和类Uni某操作系统中，管道符号通常使用竖线“，”表示。
下面是一些常见的管道符号及其用法。
1. 简单管道（，）：将一个命令的输出传递给另一个命令的输入。
例如，将ls命令的输出传递给grep命令进行筛选：ls ， grep ".t某t"。
2. 输入重定向（<）：将文件的内容作为命令的输入。
例如，将文件input.t某t的内容传递给命令sort进行排序：sort < input.t某t。
3. 输出重定向（>）：将命令的输出写入文件。
例如，将命令ls的输出写入文件output.t某t：ls > output.t某t。
4. 追加输出（>>）：将命令的输出追加到文件的末尾。
例如，将命令date的输出追加到文件log.t某t：date >> log.t某t。
8. 管道到文件（， tee）：将命令的输出同时显示在屏幕上并写入文件。
例如，将命令ls的输出显示在屏幕上并写入文件output.t某t：ls ， tee output.t某t。
11. 分割输出（split）：将文件分割成更小的部分。
例如，将文件input.t某t分割成每个文件1000行的部分：split -l 1000 input.t某t。
12. 管道到并行处理（某args）：将一组参数传递给命令进行处理。
例如，将文件列表作为参数传递给命令rm进行删除：find . -name "某.t某t" ，某args rm。
13. 过滤重复行（uniq）：从输入中删除连续的重复行。
例如，删除文件input.t某t中的重复行：sort input.t某t ， uniq。
14. 单词统计（wc）：统计文本中的行数、字数和字符数。
例如，统计文件input.t某t中的行数、字数和字符数：wc input.t某t。
管道符号代表意义。doc
150-GR-11012-B2A-H150代表管径公称直径GR代表流体代号11代表单元号012代表管线序号B代表压力等级2代表材料序号A代表管道材料代号H代表保温代号保温代号C-保冷E-电伴热H-保温P-人员保护T-蒸汽伴热流体代号空气系统IA-仪表风PA工艺风排污和抽吸系统BB-排污（间接，锅炉）排液系统CD-化学排液ND-非污染排液oD-油排液SSD溶剂溢出排液DR-排放液火炬系统PF-工艺火炬线SGF-酸性气火炬气体系统FG-燃料气HN-高压氮气MN-中压氮气LN-低压氮气LPG-液化石油气OG-氧气公用工程用油系统FO-燃料油LO-润滑油SO-密封油WO-洗油、洗刷油制冷系统LAL-液氨LAV-氨蒸气LAW-氨水放空系统AV-大气放空SV安全阀大气放空PV火炬排放气蒸汽和冷凝系统HC高压冷凝液HS高压蒸汽LC低压冷凝液LS1低压蒸汽(0.5MPa)LS2低压蒸汽（1.5MPa）MC中压冷凝液LLS低低压蒸汽供水系统BW1锅炉给水（0.8MPa）BW2锅炉给水（5.5MPa）CWR冷却循环回水CWS冷却循环上水DW脱盐水RW新鲜水SLW制浆水LW生活水工艺系统AD添加剂CSW水煤浆Cx煤COO二氧化碳DO柴油GR非转换气GW气化灰水KX絮凝剂MRS含硫化氢甲醇MR甲醇富液DS污甲醇DP分散剂FLG闪蒸汽FM 新鲜甲醇FMW甲醇水溶液FT滤液GCL酸性气GEP循环气GFF尾气GM甲醇蒸汽GSY净化气GS粗变换气PC工艺冷凝液NA石脑油PG工艺气PW激冷水XSC 变换冷凝液WW废水LX助溶剂WS渣水BLW黑水公称压力A150磅B300磅D600磅E900磅F1500磅G2500磅材料编号1公用工程流体2-16工艺流体管道材料代号A碳钢C304D incone1600 k 304L L---316L N 321 M 12Cr1MoVQ A333.GR.6 s s31803 T 15CrMo X 镀锌管其它缩写AG-地上ATM-大气BL-装置边界BV由卖方提供CSC铅封关CSO铅封开DNP没有液袋EW洗眼HC软管接头ID内径ISBL装置边界内LC锁关LO锁开Lp低点MAX 最大MIN最小NC正常关NNf正常无流量NO正常开OSBL装置边界外SS安全淋浴TL切线T/T切线到切线TYP典型US公用工程接头UG地下其他编号SS-xxxx-01Ss-洗眼器Xxxx-单元号01-序号SL-xxxx-01SL 蒸汽分配站xxxx单元号01序号CC-xxxx-01CC凝液收集站US-xxxx-01US公用工程软管站S-xx-xxxxS-管架。
管道代号编号规则及含义-完整
管道代号编号规则及含义管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下所示：PG 03 001–100 L1B - C（1）（2）（3）（4）（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。
（1）物料代号a.工艺物料代号B．辅助、公用工程物料代号（2）主项代号按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。
特殊情况下允许以主项代号作为主项编号。
（3）管道顺序号相同类别的物料在同一主项内以流向先后为序，顺序编号，采用三位数字，从001～999。
（4）管道尺寸一般标注公称尺寸，以mm为单位，只注数字，不注单位。
（5）管道等级管道等级号由下列三个单元组成：L 1 B（1）（2）（3）1）第一单元为管道的公称压力（MPa）等级代号，用大写英文字母表示。
A～K 用于ANSI标准压力等级代号（其中I、J不用），L～Z用于国内标准压力等级代号（其中O、X不用）。
常用的国内标准压力等级代号：L——1.0MPaM——1.6MPaN——2.5MPaP——4.0MPa2）第二单元为顺序号，用阿拉伯数字表示，由1开始。
3）第三单元为管道材质类别，用大写英文字母表示，与顺序号组合使用。
（6）隔热或隔声代号转帖压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。
管道系统常用符号
管道系统常用符号
给排水常用代号：
L-管道立管,
JL-给水立管，
WL-污水立管，
YL-雨水立管，
RJL-热给立管，
RHL-热回立管。
如果分高低区通常用首字母表示即高区-G，低区-D。
排水的图纸中，缩写符号含义:
J-给水管道，排水管道(很少见有用-P表示的),W-污水, F-废水，Y-雨水。
R-采暖管道，PY-压力排水，N-冷凝水管道。
一般实线表示供水管，虚线表示回水管。
其他阀门、器具之类的都是用图形区分。
消火栓管道-XH:
自动喷淋管道-Z或者-ZP.
另外设备的型号字母：
QW-潜污泵。
Q-流量或者风量,H-扬程。
N-功率,P-压力。
管道符号-的含义-超全,免费给大家要点
1.1.1三维制作图图例、符号1.1.2支架组装图图例、符号1.1.3平面布置图图例、符号管道的弯曲半径配管材料表示方法1．0 总则1．1 本规定使用于配管材料在综合材料表、管道轴测图及管段表上的表示方法。
1．2 引进装置上的安全阀、呼吸阀、爆破片、[wiki]阻火器[/wiki]、视镜等代号，原则上直接引用专利商提供的代号。
1．3文件中的公称压力及[wiki]公称通径[/wiki]从小到达顺序排列。
1．4 文件中的材料名称按本规定所列项目顺序编写。
2．0 表示方法2．1 管子管子 SLSP 50 — sch40 — 20#（1）（2）（3）（4）（5）⑴名称，以中文表示，文件中已有《名称》者省略。
⑵管子类型代号，见表1。
⑶管子公称通径。
⑷管子选用的尺寸系列（系列Ⅰ不标注）及表号（或壁厚），特殊规格的管子可用Ф外径×壁厚表示，此时⑶、⑷项取消。
用壁厚表示时，在壁厚值后面加英文字母Т。
⑸材料代号，见附件。
文件中有《材料》栏者，可直接填写在《材料》栏内，此时⑸项省略。
示例⒈公称通径80mm，材料20号钢，管子尺寸系列为系列Ⅰ，管表号sch40的无缝钢管的标记为：管子 SLSP 80—sch40—20#示例⒉材料为304型不锈钢，管子外径×壁厚为φ8×2的无缝不锈钢管的标记为：管子SLSP φ8×2—304表1 管子类型代号管子类型代号无缝钢管SLSP螺旋焊钢管SWSP焊接钢管 LWSP镀锌焊接钢管 GWSP无缝铝管 SLAP注：⑴除非配管材料工程规定另有指定，管子尺寸系列均采用SHJ405《[wiki]石油[/wiki][wiki]化工[/wiki]企业钢管尺寸系列选用规定》标准。
在文件中不重复出现中国[wiki]石油化工[/wiki]总公司标准好。
综合材料表中的《标准号或图号》栏仅填写管材制造标准号，不写年份（下同）。
⑵镀锌焊接钢管的普通钢管壁厚以管表号schG表示，加强管壁厚以XS表示。
管道工程图形符号大全
管道工程图形符号大全管道工程图形符号是在工程设计和施工中用来表示管道、阀门、连接件等设备元件的符号标识，它们不仅可以帮助工程师和技术人员快速准确地理解设计图纸，还可以减少沟通误解和提高工作效率。
本文将介绍一些常见的管道工程图形符号，让读者对管道工程设计有更深入的了解。
1. 管道符号在管道工程设计中，管道通常用直线表示，不同材质的管道可以用不同的线型进行标识。
例如，实线表示金属管道，虚线表示塑料管道，点划线表示玻璃管道等。
此外，管道的直径也可以用不同的线宽表示，粗线表示大口径管道，细线表示小口径管道。
2. 阀门符号阀门是管道系统中控制流体流向和流量的关键设备，不同类型的阀门有不同的图形符号。
常见的阀门符号包括：球阀、蝶阀、闸阀、止回阀等。
这些符号通常由一个图形和几个简单的几何图形组成，通过组合和排列可以表示不同类型的阀门。
3. 泵符号泵是管道系统中用来输送流体的设备，泵的图形符号通常由一个三角形和几条箭头组成，箭头表示泵的进出口方向。
根据泵的类型和工作原理的不同，泵的图形符号也有所区别，例如离心泵、柱塞泵、螺杆泵等。
4. 连接件符号管道系统中的连接件包括弯头、三通、四通、法兰、补偿器等，它们的图形符号通常由几何图形和字母组成，用来表示连接件的类型、规格和材料。
连接件符号的标识方法多样，工程设计人员需要根据具体情况进行选择和应用。
5. 管道标高符号在管道系统设计中，管道的高程和坡度是非常重要的参数，管道标高符号用来表示管道的高程和坡度。
通常管道的高程用数字表示，坡度用箭头表示，箭头的方向表示管道的倾斜方向和坡度大小，通过标高符号可以直观地体现管道的起止点高程和坡度变化。
通过以上对管道工程图形符号的介绍，相信读者对管道系统设计和施工中常见的符号有了更深入的了解。
在实际工程中，正确理解和应用这些符号不仅可以提高工作效率，还可以减少设计错误和施工问题，为工程项目的顺利进行提供有力的保障。
希望读者在日后的工作中能够熟练运用这些管道工程图形符号，为工程设计和施工贡献自己的力量。
管道符号-地含义-超全,免费给大家
1.1.1三维制作图图例、符号1.1.2支架组装图图例、符号1.1.3平面布置图图例、符号管道的弯曲半径配管材料表示方法1．0 总则1．1 本规定使用于配管材料在综合材料表、管道轴测图及管段表上的表示方法。
1．2 引进装置上的安全阀、呼吸阀、爆破片、[wiki]阻火器[/wiki]、视镜等代号，原则上直接引用专利商提供的代号。
1．3文件中的公称压力及[wiki]公称通径[/wiki]从小到达顺序排列。
1．4 文件中的材料名称按本规定所列项目顺序编写。
2．0 表示方法2．1 管子管子 SLSP 50 —sch40 —20#（1）（2）（3）（4）（5）⑴名称，以中文表示，文件中已有《名称》者省略。
⑵管子类型代号，见表1。
⑶管子公称通径。
⑷管子选用的尺寸系列（系列Ⅰ不标注）及表号（或壁厚），特殊规格的管子可用Ф外径×壁厚表示，此时⑶、⑷项取消。
用壁厚表示时，在壁厚值后面加英文字母Т。
⑸材料代号，见附件。
文件中有《材料》栏者，可直接填写在《材料》栏内，此时⑸项省略。
示例⒈公称通径80mm，材料20号钢，管子尺寸系列为系列Ⅰ，管表号sch40的无缝钢管的标记为：管子 SLSP 80—sch40—20#示例⒉材料为304型不锈钢，管子外径×壁厚为φ8×2的无缝不锈钢管的标记为：管子SLSP φ8×2—304表1 管子类型代号管子类型代号无缝钢管SLSP螺旋焊钢管SWSP焊接钢管 LWSP镀锌焊接钢管 GWSP无缝铝管 SLAP注：⑴除非配管材料工程规定另有指定，管子尺寸系列均采用SHJ405《[wiki]石油[/wiki][wiki]化工[/wiki]企业钢管尺寸系列选用规定》标准。
在文件中不重复出现中国[wiki]石油化工[/wiki]总公司标准好。
综合材料表中的《标准号或图号》栏仅填写管材制造标准号，不写年份（下同）。
⑵镀锌焊接钢管的普通钢管壁厚以管表号schG表示，加强管壁厚以XS表示。
管道符号-的含义-超全
