(26)设计图纸图幅图签首页管理规定(正式稿)该9.12

合集下载

(26)设计图纸图幅图签首页管理规定(正式稿)该9.12

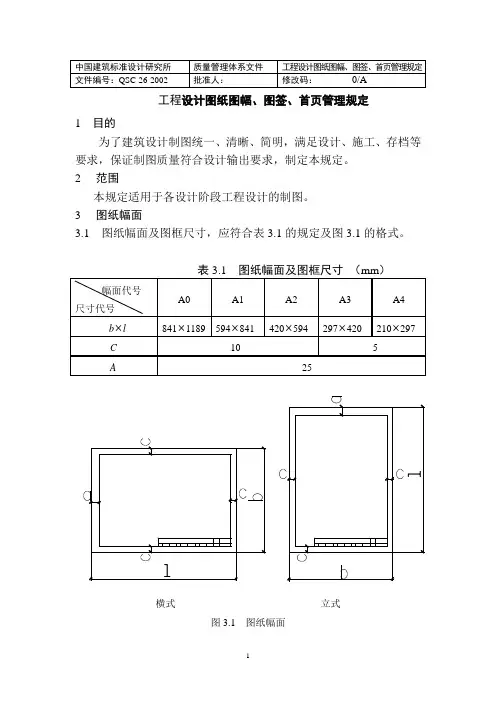

工程设计图纸图幅、图签、首页管理规定1 目的为了建筑设计制图统一、清晰、简明，满足设计、施工、存档等要求，保证制图质量符合设计输出要求，制定本规定。

2范围本规定适用于各设计阶段工程设计的制图。

3图纸幅面3.1 图纸幅面及图框尺寸，应符合表3.1的规定及图3.1的格式。

横式立式图3.1 图纸幅面3.2 图纸短边不得加长，长边可按表3.2规定的尺寸加长。

3.3 A0—A2图一般宜横式使用，必要时也可立式使用。

3.4 一个专业所用图纸，不宜多于两种幅面。

4 标题栏与会签栏4.1 标题栏均设置在图纸的右下角（见图2.1）。

4.2 标题栏的尺寸为180 40，按图3.2的格式分区。

审定、审核、校对、设计主持人、工种负责人及设计，除本人签字外，还应有宋体字打印的实名栏。

标题采用黑体字（图4.2）。

4.3 会签栏的格式见图3.3。

会签人的姓名也设置为实名栏和签名栏。

一个会签栏不够时，可并列两个。

不需会签的图纸可不设会签栏。

图4.2 标题栏图4.3 会签栏5 图线、字体、比例、符号、定位轴线、常用建筑材料图例、画法及尺寸注法等，均按《房《屋建筑制图统一标准》的规定执行。

6 图号图号的编写按以下规定：首字以“总、建、结、水、暖、电、弱、动、讯”标注。

后面文字根据设计阶段确定：初步设计为“初”；施工图设计为“施”。

7 扉页中国建筑标准设计研究所交付的方案设计和初步设计，均应有扉页。

7.1 扉页格式见图7.1。

7.2 扉页上的签字7.2.1 重要项目的方案设计和初步设计，扉页上应有所长、总建筑（工程）师、设计主持人和方案设计人的签名，签署必须完备。

7.2.2. 一般项目的方案设计和初步设计，扉页上应有室主任、主任建筑（工程）师、设计主持人和方案设计人的签名，签署必须完备。

8 图纸目录8.1 作为报批图纸的初步设计图纸，在装订本的所有图纸前应填写全部图纸目录。

8.2 施工图设计，各专业在施工图中应列出图纸目录，格式见图8.2。

设计院图纸规章制度范本

设计院图纸规章制度范本第一章总则第一条为规范设计院图纸管理工作，提高设计质量，保障设计成果的完整性和安全性，制订本规章制度。

第二条本规章制度适用于设计院内所有从事图纸管理工作的人员，包括设计院领导、设计师、工程师、技术人员等。

第三条图纸是设计工作的重要成果，是设计成果的物质表现形式，对于工程建设的质量和安全具有重要意义，应当受到严格管理。

第四条图纸应当遵循科学合理的设计原则，符合国家和地方法律法规以及相关标准规范要求。

第五条图纸管理工作应当坚持质量第一、服务用户、诚实守信、合法合规的原则，严格按照本规章制度执行。

第二章图纸管理第六条图纸管理工作由设计院内设的图纸管理部门负责，主要包括图纸设计、审查、归档、借阅等工作。

第七条图纸设计应当由具备相应资质和技术能力的设计师和工程师负责，设计人员应当遵守技术规范和设计要求，确保设计质量。

第八条图纸设计过程中，应当注重勘察和调研工作，了解工程项目的具体情况和技术要求，确保设计方案科学合理。

第九条图纸设计完成后，应当经过审核、审查等程序，确保设计方案的安全性和合理性。

第十条图纸设计过程中，应当保护知识产权，严禁抄袭他人设计，确保设计成果的独立性和原创性。

第十一条图纸设计完成后，应当及时归档并建立档案，确保图纸保存完整和安全。

第十二条图纸归档应当按照分类、编号、日期等方式进行，确保图纸管理有序。

第十三条图纸管理部门应当建立图纸借阅登记制度，对图纸的借阅和归还进行记录，确保图纸使用的合理性和安全性。

第三章图纸审查第十四条图纸审查是对设计方案的专业性和合理性进行审核评估的一项工作，是图纸管理的重要环节。

第十五条图纸审查由设计院内专业人员组成的审查委员会负责，审查委员会成员应当具备相关资质和技术能力。

第十六条图纸审查应当按照相关规定和标准进行，主要包括设计方案的合理性、安全性、经济性等方面的审核。

第十七条图纸审查应当及时、客观、公正进行，对设计方案存在的问题和缺陷要及时指出并提出改进意见。

图纸管理制度

图纸管理制度第一章总则第一条为规范和加强图纸管理，提高设计质量和效率，根据相关法律法规和规章制度，制定本制度。

第二条本制度适用于本单位内所有设计部门及相关人员。

第三条图纸是设计工作中的重要信息载体，包括设计方案、施工图、效果图等。

图纸的管理涉及到图纸的编制、审查、存储和使用等环节。

第四条所有图纸必须经过规定的程序编制，审查，签发和归档，未经批准，不得随意修改、使用或传阅。

第二章图纸编制第五条图纸编制是指根据设计要求进行意图、表达、称寸等方面要求的编辑和整理工作。

第六条图纸编制应该根据设计任务的要求，制定设计计划，具体分工和时间节点。

编制过程中应遵循设计规范和标准。

第七条编制图纸时，应结合实际情况和设计要求，确保图纸的准确性、完整性和可读性。

并在每页的右下角注明页码。

第八条图纸编制完成后，应及时进行审查。

第三章图纸审查第九条图纸的审查是对编制完成的图纸进行形式、内容和合规性等方面的审核。

第十条图纸的审查工作由专门的审查人员负责，审查人员应具有相关专业知识和经验。

第十一条图纸的审查应根据设计要求和相关的技术标准进行，包括但不限于图纸的准确性、逻辑性、合理性以及规范性等。

第十二条审查人员应及时将审查意见及时反馈给原编制人员，要求其进行修改和调整。

第四章图纸签发第十三条图纸签发是指审查通过后，将图纸交由相关负责人进行签发的工作。

第十四条有签发权的负责人，应具有相关专业知识和经验，负责对图纸的审查结果进行复核。

第十五条图纸签发前，负责人应确认图纸的准确性、完整性和规范性。

第十六条签发人员签发后，应将签发记录保存，并告知编制人员和有关部门。

第五章图纸归档第十七条图纸归档是指已经审查通过和签发的图纸的保管和管理工作。

第十八条图纸归档应建立完善的档案管理制度，包括建立图纸档案，制定归档流程，明确责任人。

第十九条图纸归档应按照一定的分类和编号原则进行管理，方便检索和使用。

第二十条图纸归档应建立相应的安全保密措施，确保图纸的安全性和完整性。

设计图纸图幅图签首管理规定(正式稿)

2范围本规定适用于各设计阶段工程设计的制图。

3图纸幅面3.1 图纸幅面及图框尺寸，应符合表3.1的规定及图3.1的格式。

横式立式图3.1 图纸幅面3.2 图纸短边不得加长，长边可按表3.2规定的尺寸加长。

3.3 A0—A2图一般宜横式使用，必要时也可立式使用。

3.4 一个专业所用图纸，不宜多于两种幅面。

4 标题栏与会签栏4.1 标题栏均设置在图纸的右下角（见图2.1）。

4.2 标题栏的尺寸为180 40，按图3.2的格式分区。

审定、审核、校对、设计主持人、工种负责人及设计，除本人签字外，还应有宋体字打印的实名栏。

标题采用黑体字（图4.2）。

4.3 会签栏的格式见图3.3。

会签人的姓名也设置为实名栏和签名栏。

一个会签栏不够时，可并列两个。

不需会签的图纸可不设会签栏。

6 图号图号的编写按以下规定：首字以“总、建、结、水、暖、电、弱、动、讯”标注。

后面文字根据设计阶段确定：初步设计为“初”；施工图设计为“施”。

7 扉页中国建筑标准设计研究所交付的方案设计和初步设计，均应有扉页。

7.1 扉页格式见图7.1。

7.2 扉页上的签字7.2.1 重要项目的方案设计和初步设计，扉页上应有所长、总建筑（工程）师、设计主持人和方案设计人的签名，签署必须完备。

7.2.2. 一般项目的方案设计和初步设计，扉页上应有室主任、主任建筑（工程）师、设计主持人和方案设计人的签名，签署必须完备。

8 图纸目录8.1 作为报批图纸的初步设计图纸，在装订本的所有图纸前应填写全部图纸目录。

8.2 施工图设计，各专业在施工图中应列出图纸目录，格式见图8.2。

设计图纸图幅图签首管理规定(正式稿)

2 范围本规定适用于各设计阶段工程设计的制图。

3 图纸幅面3.1 图纸幅面及图框尺寸，应符合表3.1 的规定及图3.1 的格式。

表3.1 图纸幅面及图框尺寸（mm）横式立式图3.1 图纸幅面3.2 图纸短边不得加长，长边可按表3.2 规定的尺寸加长。

表3.2 图纸长边加长尺寸（mm ）3.3 A0 —A2 图一般宜横式使用，必要时也可立式使用3.4 一个专业所用图纸，不宜多于两种幅面4 标题栏与会签栏4.1 标题栏均设置在图纸的右下角（见图2.1）。

4.2 标题栏的尺寸为180 40，按图3.2 的格式分区。

审定、审核、校对、设计主持人、工种负责人及设计，除本人签字外，还应有宋体字打印的实名栏。

标题采用黑体字（图4.2）。

4.3 会签栏的格式见图3.3。

会签人的姓名也设置为实名栏和签名栏。

一个会签栏不够时，可并列两个。

不需会签的图纸可不设会签栏。

6 图号图号的编写按以下规定：首字以“总、建、结、水、暖、电、弱、动、讯”标注。

后面文字根据设计阶段确定：初步设计为“初”；施工图设计为“施” 特殊的编号方式应在图纸目录备注中加以说明。

中国建筑标准设计研究所交付的方案设计和初步设计，均应有扉页。

7.1 扉页格式见图7.1。

7.2 扉页上的签字7.2.1 重要项目的方案设计和初步设计，扉页上应有所长、总建筑（工程）师、设计主持人和方案设计人的签名，签署必须完备。

7.2.2. 一般项目的方案设计和初步设计，扉页上应有室主任、主任建筑（工程）师、设计主持人和方案设计人的签名，签署必须完备。

8 图纸目录8.1 作为报批图纸的初步设计图纸，在装订本的所有图纸前应填写全部图纸目录。
