35kV开关室主体结构施工技术措施
35KV隔离开关安装施工方案
35KV隔离开关安装施工方案
1.安装位置选择：选择合适的位置安装隔离开关，确保易于操作和维护，同时考虑与其他设备的安全距离，保证人员和设备的安全。
2.安全防护措施：为了保证施工人员的安全，需要提供必要的安全防
护措施，如穿戴绝缘服装和绝缘手套，使用安全登高设备等。
3.基础施工：首先，需要进行基础施工，包括清理安装位置上的杂物、浇注混凝土基础等。
确保基础坚固、稳定。
4.设备安装：将隔离开关正确定位于基础上，根据安装要求进行固定，确保设备不会因为震动或其他原因导致松动。
5.电气连线：根据电气连接图纸，对隔离开关进行电气连线。
首先，
应确保线缆与设备接线端子的正确连接，然后检查所有连接的紧固情况，
确保良好的电气接触。
6.封闭调试：在电气连线完成后，对隔离开关进行封闭调试。
这包括
断开与隔离开关连接的电源，验证隔离开关的正常工作。
7.完工验收：在隔离开关安装完成后，需要进行完工验收。
验收过程
主要包括对隔离开关的外观质量、电气性能等进行检查，确保设备安装和
接线正确，符合相关标准和规范。
35kV开关柜的基础知识、结构和五防联锁详解
断路器小车位置与接地刀闸的联锁
只有当断路器小车处于“试验位置”时， 接地刀闸才能合闸（防止带电合地刀） ； 当接地刀闸处于合闸位置时，断路器小 车无法向“工作位置”推进（防止带地刀 合闸）。
断路器小车与二次插头的联锁
只有当手车在试验位置或检修位置时， 二次插头才能被拔下来；当手车在“工 作位置”时，二次插头被锁定，不能被 拔下。
35kV开关柜的联锁
五防联锁概念
为了防止现场操作人员无意识地实施错 误的操作，从而导致事故，在开关柜的 设计中加入强制联锁装置或采取提示性 的措施，包括电气联锁和机械联锁。
五防的内容
1.防止误合、误分断路器；2.防带负荷 拉合隔离开关或手车出头；3.防带电挂 接地线；4.防带地线或地刀合隔离刀闸； 5.防误入带电间隔。
PART THREE
35kV开关柜的联锁
35kV开关柜的联锁
五防联锁概念
为了防止现场操作人员无意识地实施错 误的操作，从而导致事故，在开关柜的 设计中加入强制联锁装置或采取提示性 的措施，包括电气联锁和机械联锁。
五防的内容
1.防止误合、误分断路器；2.防带负荷 拉合隔离开关或手车出头；3.防带电挂 接地线；4.防带地线或地刀合隔离刀闸； 5.防误入带电间隔。
活门关闭
活门打开
断路器室内设有活门（俗称隔离挡板），当 手车处于工作位置时，活门自动打开；当手车 处于试验位置和检修位置时，活门关闭，并且 在静触头带电的情况下，不允许随意打开隔离 当板。
仪表室
仪表室内主要用于安装继电器等二次设备以 及二次控制、保护的接线。仪表室门上一般装 有35kV开关柜保护测控装置。
工作 电装置。 明，在此录入上述图表的综合描述说明，
35kV高压开关柜内部含有高压断路器、高压
35kv高压成套开关柜安装作业指导书
330kV变电站工程330KV变电站电气安装工程35KV高压开关柜安装作业指导书编制：年月日安全审核：年月日质量审核：年月日审批：年月日目录1.编写依据---------------------------------------------12.主要工作量-------------------------------------------13.作业准备---------------------------------------------14.作业流程---------------------------------------------35.作业方法---------------------------------------------36.安健环境控制措施-------------------------------------77.质量控制措施及检验标准-------------------------------101、编写依据、《电气装置安装工程盘柜及二次回路接线施工及验收规范》、《电业安全工作规程》、《电力建设安全工作规程》、《变电站安健环设施标准》、《电力设备预防性试验规程》、《110kV~500kV送变电工程质量检验及评定标准》、电力勘察设计研究院设计图纸、厂家说明书2、主要工作量3、作业准备人员配备工器具及仪器仪表配置表4-2 主要工器具及仪器仪表配置4、作业流程作业（工序）流程图5、作业方法施工准备技术准备：按规程、厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底要有针对性；人员组织：技术负责人、安装负责人、安全质量负责人和技术工人； 机具的准备：按施工要求准备机具并对其性能及状态进行检查和维护；进行安全及技术交底施工材料准备：焊条、螺栓、油漆等。
基础检查用水准仪及钢卷尺对开关柜基础进行核对尺寸，检查基础槽钢长度、宽度、标高及相对位置是否符合设计要求，以及检查基础槽钢的直线度和水平度，误差不得超过允许值；检查高压及控制电缆的孔洞是否对应开关柜的排列布置。

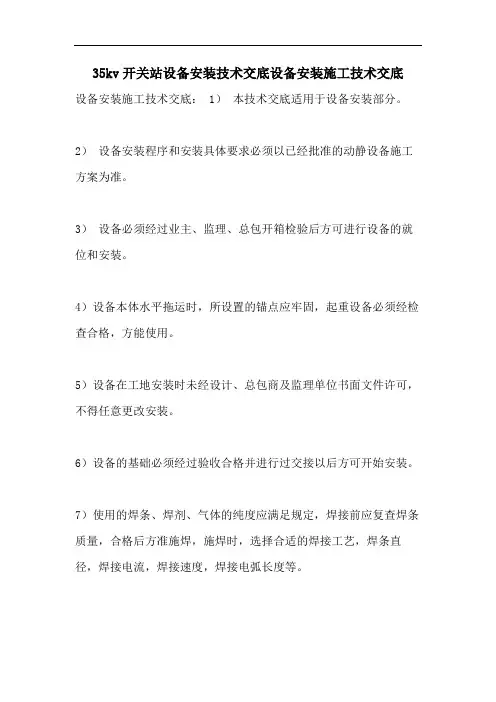

35kv开关站设备安装技术交底设备安装施工技术交底
35kv开关站设备安装技术交底设备安装施工技术交底设备安装施工技术交底： 1）本技术交底适用于设备安装部分。
2）设备安装程序和安装具体要求必须以已经批准的动静设备施工方案为准。
3）设备必须经过业主、监理、总包开箱检验后方可进行设备的就位和安装。
4）设备本体水平拖运时，所设置的锚点应牢固，起重设备必须经检查合格，方能使用。
5）设备在工地安装时未经设计、总包商及监理单位书面文件许可，不得任意更改安装。
6）设备的基础必须经过验收合格并进行过交接以后方可开始安装。
7）使用的焊条、焊剂、气体的纯度应满足规定，焊接前应复查焊条质量，合格后方准施焊，施焊时，选择合适的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等。
8）设备安装时应保证螺栓能轻松穿入，严禁强力打入，设备找正应有专业钳工进行。
9）如有需报验的质量控制点，必须做好现场自检记录，交由技术人员统一报验并经监理审批。
10）电气设备的线路的绝缘必须良好，裸露带电导体应安装在碰不着的处所，或设置安全遮挡和明显的警告标志。
11）电气设备和装置的金属部分，可能由于绝缘损坏而带电，必须根据技术条件采取保护性接地或接零措施。
12) 电线和电源相接的时候，应设开关和闸刀，不允许随便乱挂；露天的开关、闸刀应装在箱匣内。
13）电动机械和电气照明设备拆除后，不能留有可能带电的电线；如电线必须保留，应将电源切断，并将线头绝缘。
14）电气设备和线路必须符合规格，并应定期进行检修；修理时要先切断电源；如必须带电操作，应有确保安全的措施。
15）在设备安装需要切割时，各种气瓶在存放和使用时，要距离火源10m以上，并避免在阳关下暴晒，搬运时不能碰撞。
氧气瓶要有瓶盖、安全阀，严防污染油脂，并不能和燃气瓶放在一起。
16）进行电焊、气焊、气割工作前，应清除工作场所的易燃物，或采取防护措施。
17）机械设备的机座必须稳固。
18）起重机械、牵S1机械等起重工具，都要标明最大负荷量，各式起重机应根据需要安设过卷扬限制器、起重量控制器、联锁开关等安全装置。
35KV高压开关柜技术规范书
35kV开关柜技术规范书2015年08月22日1总则1.1本设备技术规范书适用于项目35kV交流高压开关柜设备。
它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应提供符合本规范书和工业标准的优质产品。
1.3如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.4本设备技术规范书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。
1.5本设备技术规范书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6本设备技术规范书未尽事宜，由供、需双方协商确定。
2 技术要求2.1应遵循的主要现行标准GB156-93 标准电压GB311.1 高压输变电设备的绝缘配合GB311.2～GB311.6-83 高电压试验技术GB763-90 交流高压电器在长期工作时的发热GB1408-89 固定绝缘材料工频电气强度的试验方法GB2706-89 交流高压电器动、热稳定试验方法GB2900.1-82 电工名词术语基本名词术语GB3309-89 高压开关设备常温下的机械试验GB3804-90 3～63KV交流高压负荷开关GB7354-87 局部放电测量GB11022-89 高压开关设备通用技术条件SD/T318-89 高压开关柜闭锁装置技术条件DL/T402-91 交流高压断路器订货技术条件DL/T539-93 户内交流高压开关柜和元部件凝露及污秽试验技术条件DL/T593-96 高压开关设备的共用订货技术条件DL/T404-1997 户内交流高压开关柜订货技术条件SDGJ14-86 导体和电器选择设计技术规定GB50060-92 3-110KV高压配电装置设计规范SDJ9-88 电气测量仪表装置设计技术规程DL/T620-1997 交流电气装置的过电压保护和绝缘配合SD334-89 高压带电显示装置技术条件IEC-298 1kV以上52kV及以下高压交流金属封闭开关设备和控制设备2.2 环境条件2.2.1周围空气温度最高温度：40℃最低温度：-15℃2.2.2海拔高度：≤1000m2.2.3地震烈度：<72.2.4基本地震加速度值为0.10g2.3工程条件：2.3.1系统概况系统额定电压： 35kV系统最高电压： 40.5kV系统额定频率： 50Hz系统中性点接地方式：中性点不接地2.3.2安装地点：户内2.4技术条件2.4.1型式：箱型固定式高压开关柜：XGN17-40.5，2.4.2 额定电压（即最高电压）： 40.5kV长期运行电压： 38.5kV额定频率： 50Hz母线额定电流： 1250A热稳定电流(有效值) ： 31.5kA 4秒各回路开断稳定短路电流周期分量(有效值)：31.5kA动稳定电流(峰值) ： 80kA各回路额定短路关合电流(峰值)： 80kA工频及冲击耐压值见下表：2.4.3真空断路器ZN12-40.5：额定电压：35KV最高工作电压：40.5KV额定电流：1250A（详见配置接线图）额定开断电流(周期分量，有效值)：31.5kA额定短路开断次数 50次最大关合电流(峰值) 80kA/100kA动稳定电流(峰值) 80kA4秒热稳定电流(有效值) 31.5kA额定短路开断电流的直流分量不小于45%一分工频耐压：95KV（此值为最低保证值，如能达到更大数值，请在投标书中注明。
35kv变电站施工方案
35KV变电站施工方案1. 引言35KV变电站是电力系统中重要的设施之一，承担着电能的输变电任务。
为了确保变电站的安全可靠运行，必须制定一套合理的施工方案。
本文将介绍35KV变电站施工方案的详细内容，包括工程规划、施工组织、施工流程等。
2. 工程规划2.1 工程范围35KV变电站施工工程范围包括主变压器室、开关室、配电室等建筑物和设备的安装以及室外线路的敷设和接地工作。
2.2 施工时间根据工程进度要求，本次施工计划总共耗时6个月，包括准备阶段、主体施工阶段和收尾阶段。
2.3 施工人员施工人员将根据工程规模和施工进度进行合理安排，包括监理人员、施工队伍和技术人员。
3. 施工组织3.1 组织架构施工组织架构包括项目经理、技术负责人、安全负责人、质量负责人等岗位，确保施工过程中各项工作有序进行。
3.2 施工计划制定详细的施工计划，包括主要任务、工期安排、工程量计划等，确保施工进度和质量的控制。
3.3 安全措施施工过程中，应严格按照相关安全规范执行，设置必要的安全警示标识，加强对施工人员的安全教育和培训，提供必要的防护设备。
3.4 质量管理制定质量控制计划，建立质量检验和评审机制，通过合理的质量管理措施确保施工质量达到标准要求。
4. 施工流程4.1 准备阶段在施工正式开始之前，需要进行施工准备工作，包括场地清理、原材料采购、仪器设备调试等。
4.2 主体施工阶段主体施工阶段包括基础施工、建筑施工、设备安装等工作内容。
各项工作按照施工计划和工序要求进行，确保施工质量和进度。
4.3 收尾阶段施工完成后，进行设备调试、安全检查和质量验收等工作。
同时，记录施工过程中的不足之处，进行经验总结和改进。
5. 施工风险与对策在施工过程中可能会面临各种风险，如人员安全风险、设备故障风险等。
为了降低风险，需要制定相应的风险应对策略，并建立风险管理体系，及时响应和处置风险事件。
6. 施工质量与验收标准施工质量和验收标准应符合相关规范和要求。
35kV中置式开关柜技术规范书
技术规范书一、总则和说明：标准:本技术说明中所使用的标准为：（1）DL/T593-1996 高压开关设备的共用订货技术导则（2）GB2900.20-94 电工术语高压开关设备（3）GB1208-87 电流互感器（4）GB1207-86 电压互感器（5）GB6450-86 干式电力变压器（6）GB156-93 高压开关设备常温下的机械试验（7）GB2900.19-82 电工术语高电压试验技术和绝缘配合（8）GB-2706-89交流高压电器动、热稳定试验方法（9）GB-1985交流高压隔离开关和接地开关（10 ） GB-50150-91 电气装置安装工程电气设备交接试验标准（11 ）GB763-90 交流高压电器在长期工作时的发热（12）GB3309-89 高压开关设备常温下的机械试验（13 ）GB/T13540-92 高压开关设备抗地震性能试验（14 ）户内交流高压开关柜订货技术条件这些法则和标准提出了最低要求，如果根据卖方的意见并经用户接受，使用优于或更为经济的设计或材料，并能使卖方设备良好地、连续地在本规范所规定的条件下运行时，则这些标准也可由卖方超越。
当标准、规范间出现不一致时，卖方应从严执行。
如有困难，应及时告知用户商量解决。
投标书中应提供的资料：投标书中应包括的内容：1.产品鉴定文件。
2.技术数据和有关技术资料。
3.设备外型和尺寸图、组装图。
4. 试验报告。
5.提供两年以上的供货记录（简要参数、安装地点、投运时间、运行时间、运行情况记录）。
6.柜内所配外购件（如真空开关、隔离开关、电流互感器、支柱瓷瓶等）均应提供产品鉴定文件、有关数据和有关技术资料。
7.工厂的质量保证体系符合ISO-9000系列标准的验收合格证书。
8.工厂对售后服务的承诺。
9.与评标有关的其他技术资料。
投标商应提供随设备配备的备品备件及专用工具、仪表仪器等物件清单。
本规范书经买卖双方确认后作为订货合同的技术附件。
本规范书未尽事谊，由买卖双方协商确定。
35KV隔离开关安装施工方案
35KV隔离开关安装施工方案（作业指导书）批准：盛培荣审核：刘军平编制：罗于友编制单位：葛洲坝重庆大溪河水电开发有限公司35KV隔离开关改造QC小组编制时间：2010年9月20日一、工程概况.二、施工组织措施三、施工内容及程序四、施工技术要求五、主要施工工器具、材料六、安全目标、危险点分析及控制措施七、文明施工及环境保护管理措施.八、资料、图纸一、工程概况：鱼跳电站35KV鱼青线出线，原为312DL经电缆与架空线用跌落保险连接，由于受跌落保险过流量的限制，改为直接连接，导致检修35KV屏柜及母线时，须联系供电公司全停鱼青线，增大了停电范围，影响电网安全稳定运行，且现场无明显的断开点，为了鱼跳电站35KV室内设备检修维护的安全方便和鱼青线的安全稳定运行，现计划在35KV鱼青线出线加装一组3123隔离开关。
为保证此次工作顺利进行，特制定本安装施工方案。
二、施工组织措施1、现场人员机构：C22158 568E 嚎39041 9881 颁35638 8B36 謶6工程总负责人：盛培荣技术负责人：刘军平施工现场负责人：罗于友现场安全负责人：兰加华验收负责人: 陈永昆试验负责人：蒲元洪2、参加班组：检修班，水工综合班。
3、计划工作时间安排：2010年10月8日－2010年10月15日如遇特殊情况，工期顺延。
4、工作分工：水工综合班负责土建基础部分；检修班负责隔离开关的安装施工、调试、校验。
三、施工内容及程序1、隔离开关安装位置定在鱼青线出线门型杆与近区变之间的空地；2、土建施工：在选好的位置挖两个基础坑，基础坑的大小根据支柱的实际尺寸确定，两个基础坑的中心距离为1.4米，将支柱浇筑固定牢固（由于支柱为钢架柱，应在基础坑内预埋钢筋并与支柱焊接后浇筑）。
3、将两根支柱在离地高度2.5米处找平，分别焊接400×400钢板（δ10mm）形成平台。
4、将预先按照图纸尺寸制作的隔离开关底座构架安装在两根支柱平台上，检查调整水平。
35kV开关柜技术交底
表C2-3
35kV开关柜安装技术交底记录
编号：
（四）质量及标准
1. 检查全部柜体的规格、型号、质量符合设计文件要求和相关技术标准的规定； 部件齐全，无锈蚀和机械损伤。
2.全部开关柜柜体及二次接线的接地线安装位置要符合设计文件要求，与室内接地干线或者室外地网连接牢固可靠。
3.模拟检验全部高压开关柜内各闭锁装置动作准确可靠。
4.检查全部功能单元的密封圈表面应清洁，无变形及破损；密封槽表面光洁，无划痕。
5.各安装单元螺栓紧固力矩值应符合产品技术文件要求。
6.高压开关柜安装的允许偏差
高压开关柜安装允许偏差
序号 项目
允许偏差 1 垂直度（mm/m ） 1.5 2
水平面偏差（mm ）
相邻两柜顶部 2 成列柜顶部
5 3 柜侧面偏差（mm ） 相邻两柜边 1 成列柜面
5 4
柜间接缝（mm ）
2
（五）其他应注意事项
1.对照设计文件和订货合同检查高压开关柜规格、型号、质量符合设计文件要求和相关技术标准的规定。
观察设备外观和质量证明文件检查部件是否齐全，应无锈蚀和机械损伤。
2.对照设计文件观察柜体及二次接线的接地线安装位置应符合设计文件要求，与
施工准备 开关柜就位 开关柜拼接
接地线安装 气室充气 压互避雷器安装
填写安装记录
录
开关柜试验。
浅谈35KV高压开关柜的设计
浅谈35KV高压开关柜的设计一、简述：35KV高压开关柜系三相交流50Hz、额定电压40.5kV的户内成套配电装置。
作为发电厂、变电站及工矿企业接受和分配电能之用，对电路起到控制、保护和检测等功能。
二、常用35KV开关柜按产品结构分为两类：移开式：代表产品为KYN口固定式：代表产品为XGN口三、几点设计经验（以KYN61柜为例）：柜体的结构：现KYN61柜柜体均采用t2.0敷铝钢板制作，因敷铝锌板柜体强度较差，加之在柜体的手车室及电缆室需安装电器元件，因此可以采取以下措施进行加固设计：1、在断路器室底部沿柜子深度方向加固两道槽钢，确保断路器在摇进出过程中受力点始终在两道槽钢上。
2、电缆室再沿柜子深度方向增加两道槽钢，确保电器元件的安装梁受力点始终在两道槽钢上；电缆室底板与侧板连接处均应该增加弯板以加强强度，否则会由于开关柜底板下面基础悬空导致开关柜变形，影响开关柜正常运行。
3、在开关的顶部沿开关柜的深度方向，在开关柜的两边各增加一道槽钢，确保箱体应有足够的机械强度，在运输、安装中不发生变形。
4、开关柜柜体面板设计宜采用t2.5冷轧钢板，并且在面板内适当增加加强筋来保证面板强度。
5、柜内元件安装梁设计宜采用t3.0镀锌板或者冷扎钢板镀锌加工折弯而成。
柜内有变压器，则考虑采用槽钢安装。
6、柜体设计要求外型美观同时，还要考虑承受额定动稳定电流所引起的作用力而不致损。
开关柜性能设计：1、绝缘设计：35KV开关柜按国家标准要求海拔在1000米及以下，带电体对地及带电体和不同相带电体之间空气净距离大于等于300mm.如果空气净距离不能满足时，可以采取加热缩套处理，但净距离不得小于200mm，如果采取加绝缘板处理则要求带电体对绝缘板之间距离不小于60mm；对可触及的面板要求带电体到面板之间空气净距离不小于330mm；2、开关柜工频耐压测试：海拔在1000米及以下工频耐压测试按95KV/min，如果海拔超过1000米时，工频耐压测试值需按下式修正U=KUo式中：U-修正后试验电压UO-海拔1000米时的试验电压Ka-修正系数式中：H—海拔高度，用米表示为简单起见，m取下述的确定值：m=1对于工频、雷电冲击和相间操作冲击电压；m=0.9对于纵绝缘操作冲击电压；m=0.75对于相对地操作冲击电压；3、柜内主母线与支母线设计：开关柜内母线设计不仅要考虑满足回路额定电流大小，还要考虑满足相间动热稳定大小。
35kv变电站施工组织方案
35kv变电站施工组织方案施工组织方案是指根据工程特点和施工要求，对施工过程进行合理安排和组织的计划和措施。
本文将针对35KV变电站的施工组织方案进行详细讨论，包括施工组织原则、施工方案、施工工序、施工流程和安全管理等内容。
一、施工组织原则1.安全第一：在施工过程中，安全应始终是首要考虑的因素。
制定合理的安全措施，保障施工人员的生命安全和财产安全。
2.合理高效：合理安排物资供应、人员配备、施工工艺等，确保施工进度和质量的同时，提高施工效率。
3.协调配合：各分工单位应密切合作，通过有效的协调，确保工程顺利进行。
4.质量第一：施工组织方案应重视质量控制，制定相应的质量检查和验收措施，确保施工质量符合要求。
5.环境保护：在施工过程中，应采取相应措施，减少对环境的影响，保护生态环境。
二、施工方案针对35KV变电站的施工组织，可以根据以下方案进行施工：1.场地准备：对施工现场进行清理、平整，确保施工场地安全。
2.基础施工：根据设计要求，进行变电站基础的施工，包括混凝土浇筑、钢筋绑扎等。
3.主体结构施工：包括变电站主体建筑、设备安装等工作。
4.电缆敷设：根据设计方案，进行电缆的铺设和接头的安装。
5.设备安装：安装变压器、开关设备、变电设备等。
6.预验收和投运：完成施工后，进行预验收和投运。
三、施工工序和流程1.场地准备工序：清理施工场地，确保施工场地的安全和清洁。
2.基础施工工序：包括混凝土浇筑、钢筋绑扎等工作。
3.主体结构施工工序：按照设计要求，进行主体结构的建筑和设备的安装。
4.电缆敷设工序：根据设计方案，进行电缆的敷设和接头的安装。
5.设备安装工序：安装变压器、开关设备和变电设备。
6.预验收和投运工序：完成施工后，进行预验收和投运。
施工流程为：场地准备→基础施工→主体结构施工→电缆敷设→设备安装→预验收和投运。
四、安全管理1.制定合理的安全措施：根据施工特点和危险因素，制定相应的安全措施，包括安全教育、防护设施、安全标识等。
35kv一次设备预制舱高压开关柜技术要求规范书
35kV一次设备预制舱高压开关柜技术要求规范书2020年6月17日星期三前言本技术要求规范适用于35kv一次设备预制舱高压开关柜内部所以设施要求技术行为规范，遵循的现阶段最新的国家标准GB17467《高低压集成式变电站》技术要求行为规范，从基本的施工技术要求、舱体结构要求以及接地要求、防护要求等多种要求行为向大家传输相关的施工行为规范。
泰安市腾达电器设备有限公司，箱式变电站行业的先驱者，公司成立于2003年。
泰安腾达电器——专业从事模块化电力预制舱及箱式变电站壳体等产品的研发生产及推广销售。
产品畅销全国多个省市，深受广大顾客的青睐与好评！公司主要产品包含：电力预制舱、一次设备预制舱、二次设备预制舱、svg预制舱等预制舱舱体，以及非金属景观式箱变外壳、复合板箱变外壳、金属雕花板箱变外壳等各种箱式变电站外壳。
产品造型美观、工艺新颖、散热效率高，保温能力强，环境适应能力强，美观大方，各项资质齐全，产品质量过硬。
在技术创新与产品研发上，泰安腾达电器设备积极努力与各方合作，既保证了产品技术的不断升级，又充分保证了产品质量的优化更新。
公司产品已全面通过ISO9001：2008国际质量体系认证，泰安市产品质量监督检验所的检验认证！正文一）35kv一次设备预制舱高压开关柜基本技术要求1.35kV一次设备预制舱高压开关柜采用单列布置。
本工程所上开关柜应预留接口以便后期增加高压开关柜。
开关柜配置接线图详见附图1：35kV开关柜配置接线图。
2. 35kV一次设备高压开关柜风机进线采用电缆，主变进线采用柜顶母线桥箱。
3. 提供1台接地小车用于主母线接地，在母线设备柜上使用。
4. 电器柜的各组件应符合它们各自的技术标准。
5. 各电气柜应满足五防要求，五防装置应安全可靠。
6. 局放量：单个元件局放量5PC；每个开关柜局放量10PC。
7. 柜体温升：柜体采用自然正常通风方式下，运行人员易触及部位≤30K；可触及但操作时无需触及部位≤40K；运行人员不易触及个别部位≤65K。
35KV变电站施工组织设计方案精选全文完整版
可编辑修改精选全文完整版35KV变电站工程施工组织设计1.1。
编译依据⑴《盐津县黄阁草35KV变电站设计手册》。
⑵设备文件和设计图纸（3）电站现场调查报告⑷与子项目有关的协议、合同和文件。
⑸土建、电气安装相关技术规范和国家标准。
⑹公司《质量手册》、公司质量体系程序和公司《土建施工工艺操作规程》、《电气施工工艺操作规程》。
⑺原电力部《电力建设安全工作规程》。
⑻本项目的设备和材料清单。
（9）35kv变电站施工队伍情况、设备水平、公司施工组织意向。
（10）2001年电力建设项目预算定额（建设、热力、电力）修订版。
（十一）建设单位对工程的特殊要求、质量目标和工期目标。
1.2 项目概况及特点1.2.1项目概述1.2.1.1项目简介项目名称：盐津县黄阁草35KV变电站本项目项目法人（即业主）为昭通供电局，设计单位为云南省电力设计局。
该项目计划2006年3月16日启动并2006年9月11日完成。
黄阁草35KV变电站位于盐津县新县城黄阁草，建设环境良好，交通便利。
建筑面积484.8m2，总高度11.7m。
本期项目综合楼为地上二层建筑，钢筋混凝土框架结构，屋面采用现浇钢筋混凝土板和PVC防水层。
35KV配电装置布置在综合楼二层；保护室、10KV配电装置、变压器室、通讯室和直流系统装置布置在一层；两台主变压器布置在综合层。
1.2.1.2项目规模1）主变容量设计规模为2×6.3MVA，本期两台主变（有载调压）。
主要变量参数：额定电压比：35 ± 5×1.25%/10.5KV。
接线组：YN，d11。
阻抗电压：U d%= 8。
2 ）35KV配电装置长期规模有两条出线，本期两条出线采用单母线连接。
开关柜装有真空断路器。
(3) 10KV配电装置出线10条，本期出线8条，采用单母线分段布线。
开关柜装有真空断路器。
⑷ 10KV 无功补偿装置──电容器组，这个问题令人不安。
⑸直流系统采用高频开关电源和免维护蓄电池。
1.技术规范书——35kV开关柜
1.技术规范书——35kV开关柜安徽华电濉溪刘桥20MWp光伏发电工程(35k V开关柜部分)技术协议书设计方：海南电力设计研究院2016年12月目录1.技术要求 (1)1.1基本技术要求 (1)1.2结构要求 (1)1.3元件详细技术要求 (4)1.4二次部分技术要求 (10)2. 技术数据 (14)3 供货范围 (19)4 备品备件 (22)1.技术要求1.1 基本技术要求35kV高压开关柜1. 35kV高压开关柜采用单列布置。
本工程所上开关柜应预留接口以便后期增加高压开关柜。
布置图详见附图1：35kV开关柜室平面布置图。
2. 35kV高压开关柜进线采用电缆。
3. 提供1台接地小车用于主母线接地，在母线设备柜上使用。
4. 电器柜的各组件应符合它们各自的技术标准。
5. 各电气柜应满足五防要求，五防装置应安全可靠。
6. 柜体温升：柜体采用自然正常通风方式下，运行人员易触及部位≤30K；可触及但操作时无需触及部位≤40K；运行人员不易触及个别部位≤65K。
1.2 结构要求35kV开关柜结构设计除应满足GB3906 《3.6～40.5kV交流金属封闭开关设备》之要求外，还应满足下列要求：1. 柜体的外壳和各功能单元之间的隔板均采用进口敷铝锌钢板弯折后栓接而成，板厚不得小于2mm。
开关柜宜从结构上考虑内故障电弧的影响，柜顶应设压力释放板。
2. 每只开关柜应为金属铠装式，可各自分开、自行支承的安装在地面上的单元。
3. 每只开关柜内应细分为若干个独立隔室。
各柜主母线室应经绝缘套管贯通，主母线安装后，各柜主母线室间被隔开。
4. 开关装置的布置应便于进行监视、检查和维修。
5. 电缆隔室的地板采用开孔的钢板，橡胶护套防护。
孔径应满足三芯400mm2截面的35kV电缆进入，并具备IP3X防护等级。
6. 相关的断路器和接地开关应有联锁装置以防止误操作。
7. 对接地的要求：1）开关柜的底架上均应设置可靠的适用于规定故障条件的接地端子，该端子应有一紧固螺钉或螺栓连接至接地导体。
35KV隔离开关安装施工方案
35KV隔离开关安装施工方案一、工程概述本工程为35KV隔离开关的安装工程，施工地点为配电站。
该设备主要用于配电站的隔离操作，确保电路运行的安全可靠。
二、施工准备1.施工人员：确保具备相关电气工程施工经验的电工人员参与施工。
2.施工材料：保证所有施工材料的质量合格。
包括隔离开关设备、电缆、导线、接线端子等。
3.施工设备：准备相应的施工设备，如吊装设备、焊接设备、电气安全检测设备等。
4.安全措施：提前做好施工现场的安全防护措施，配备必要的安全设施和安全警示标志。
三、施工步骤1.施工准备(1)确定施工区域，清理施工区域内的障碍物和杂物。
(2)根据设计要求，确定隔离开关的安装位置。
(3)配置施工设备和施工材料。
(4)施工人员进行必要的施工安全交底和安全检查。
2.开挖基础(1)根据施工图纸要求，在安装位置上开挖基础坑，确保基础坑的尺寸和深度符合要求。
(2)清理基础坑底部的杂物，保证基础坑底部平整、坚实。
3.安装基础(1)在基础坑底部铺设一层砂浆，保证基础坑底部的平整。
(2)根据基础图纸要求，将基础底板放置在基础坑底部，用水平仪进行调整。
(3)用混凝土将基础坑填充，同时用振动器振捣混凝土，确保混凝土密实、均匀。
4.吊装设备(1)根据设备要求，选用合适的吊装设备将隔离开关吊装至安装位置。
(2)在吊装过程中，注意控制吊装速度和姿态，确保设备安全吊装到位。
5.安装设备(1)将隔离开关放置在基础上，用水平仪调整设备的水平度。
(2)根据设备图纸要求，连接隔离开关与电缆、导线、接线端子等设备。
(3)确保接线端子的连接牢固可靠。
(4)进行设备的调试与测试。
6.安全检测(1)施工人员使用电气安全检测设备对隔离开关进行安全检测，确保设备的电气性能符合规定要求。
(2)对隔离开关周围的电缆、导线等进行安全检测。
(3)对施工现场的安全防护措施进行检查。
7.完工验收(1)完成施工后，检查隔离开关及相关设备的安装质量和外观质量。
(2)进行安全验收，确保施工过程中符合相关安全规范和法律法规要求。
35kv一次设备预制舱高压开关柜技术要求规范书
35k v一次设备预制舱高压开关柜技术要求规范书-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN35kV一次设备预制舱高压开关柜技术要求规范书泰安市腾达电器设备有限公司2020年6月17日星期三前言本技术要求规范适用于35kv一次设备预制舱高压开关柜内部所以设施要求技术行为规范，遵循的现阶段最新的国家标准GB17467《高低压集成式变电站》技术要求行为规范，从基本的施工技术要求、舱体结构要求以及接地要求、防护要求等多种要求行为向大家传输相关的施工行为规范。
泰安市腾达电器设备有限公司，箱式变电站行业的先驱者，公司成立于2003年。
泰安腾达电器——专业从事模块化电力预制舱及箱式变电站壳体等产品的研发生产及推广销售。
产品畅销全国多个省市，深受广大顾客的青睐与好评！公司主要产品包含：电力预制舱、一次设备预制舱、二次设备预制舱、svg 预制舱等预制舱舱体，以及非金属景观式箱变外壳、复合板箱变外壳、金属雕花板箱变外壳等各种箱式变电站外壳。
产品造型美观、工艺新颖、散热效率高，保温能力强，环境适应能力强，美观大方，各项资质齐全，产品质量过硬。
在技术创新与产品研发上，泰安腾达电器设备积极努力与各方合作，既保证了产品技术的不断升级，又充分保证了产品质量的优化更新。
公司产品已全面通过ISO9001：2008国际质量体系认证，泰安市产品质量监督检验所的检验认证！正文一）35kv一次设备预制舱高压开关柜基本技术要求1.35kV一次设备预制舱高压开关柜采用单列布置。
本工程所上开关柜应预留接口以便后期增加高压开关柜。
开关柜配置接线图详见附图1：35kV开关柜配置接线图。
2. 35kV一次设备高压开关柜风机进线采用电缆，主变进线采用柜顶母线桥箱。
3. 提供1台接地小车用于主母线接地，在母线设备柜上使用。
4. 电器柜的各组件应符合它们各自的技术标准。
5. 各电气柜应满足五防要求，五防装置应安全可靠。
6. 局放量：单个元件局放量5PC；每个开关柜局放量10PC。
35KV变电所施工组织设计
35KV变电所电气工程施工组织设计1.工程概况35KV变电所是科苑集团高新技术产业区内的唯一一座35KV变电所，两台主变压器容量为3150KVA，35KV和10KV主结线均采用单母线分段方案。
35KV变电所电源采用双回路进线，主供线引自城东变35KV专用线路，备用线引自贝斯特轻化厂与科苑集团间的35KV联络线，并采用冷备用运行方式。
变电所布置采用全屋内式，配电室为二层半结构，上层为35KV开关室及控制室，底层为10KV开关室及电容器室，中间为电缆夹层。
变电所内共有电气设备55台，内部电缆3.2km。
2.主要实物工程量名称型号规格数量电力变压器SZ9-3150/352台35KV开关柜KYN10-40.511台10KV开关柜GZS1-1016台电容器柜GR-14台控制,保护,计量屏GK-111台直流电源屏DUN186-48/20,100AH2台所用电屏GCS2台母线桥(厂家配套)4套照明配电箱DCX(R)2台事故照明配电箱XLS-40(改)1台照明灯具87套照明配管PVC770m管内穿线2620m接地极L50*50*515根避雷带-12*4120m避雷引下线-12*4190m接地线-25*4280m电缆3.2km3.施工依据1）施工图00113DS-5和枝术签证。
2）现行的国家标准------电气装置安装工程施工及验收规范：高压电器施工及验收规范GBJ147-90电力变压器，油浸电抗器，互感器施工及验收规范GBJ148-90母线装置施工及验收规范GBJ149-90电气设备交接试验标准GB50150-91电缆线路施工及验收规范GB50168-92接地装置施工及验收规范GB50169-92盘柜及二次回路结线施工及验收规范GB50171-92蓄电池施工及验收规范GB50172-92电力变流设备施工及验收规范GB50255-961KV及以下配线工程施工及验收规范GB50258-96电气照明装置施工及验收规范GB50259-964.施工方法4．1设备安装设备基础槽钢在制作前应调直，焊接应牢固。
35KV高压线路施工技术方案
35KV高压线路施工技术方案一、施工前准备1.设计阶段在设计阶段，需要详细论证设计方案，尤其是需要重点关注新型材料、新工艺、新技术对工程施工企业的要求，做好施工准备工作。
2.材料采购材料采购要按照设计方案要求和国家标准进行，确保材料的质量和技术指标符合要求，同时还要注意及时供货和库存管理。
3.人员培训施工企业需要对施工人员进行岗前培训，培养专业技能和安全知识，提高技术水平和安全意识。
4.现场调查和勘测施工企业需要对施工场地进行现场调查和勘测，了解地质情况、地面情况、交通情况以及安全隐患等，制定详细的施工计划和安全管理计划。
二、施工阶段1.开挖基础开挖基础时需要根据设计方案进行开挖作业，注意地质情况和地面情况，防止塌方和坍塌。
2.安装杆塔安装杆塔时需要按照设计方案和国家标准进行操作，注意杆塔的垂直度和水平度，确保杆塔的安装符合要求。
3.线路安装线路安装时需要注意线路的安装高度和张力，保证线路的垂直度和水平度，确保线路的安装符合要求。
4.接头连接接头连接需要按照设计方案和国家标准进行，注意接头的质量和技术指标符合要求，确保接头连接的质量。
5.施工安全施工安全是施工过程中一个至关重要的方面，需要制定详细的安全管理计划，采取多种安全措施，确保施工安全。
三、施工后验收1.检查验收施工完成后需要进行检查验收，检查施工质量和技术指标是否符合要求，如果符合要求，则进行验收。
2.存档验收完成后需及时存档，保存施工记录和相关资料，以备日后查阅。
四、总结本文对35KV高压线路施工技术方案作了详细地介绍，该方案包含施工前准备、施工阶段、施工后验收等多个方面，涵盖了施工的各个环节，对于施工企业在35KV高压线路施工中具有较高的参考价值。
35KV高压开关柜安装施工方案
35KV高压开关柜安装施工方案一、施工前准备工作1.安排专业人员进行施工，包括电气工程师、施工队长、电工等。
2.准备施工所需工具和材料，包括电钻、电焊机、螺丝刀、电缆、连接器等。
3.安排专业人员进行现场勘测，确定安装位置和布置方式。
4.对施工现场进行环境检查，确保施工条件符合要求。
二、开关柜安装工程1.开关柜的位置确定：根据设计图纸确定开关柜的位置，并进行标线。
2.组件检查：检查开关柜的各个组件是否完好，如电缆插头、连接器等。
3.开挖基坑：根据开关柜尺寸和要求，在开关柜位置开挖基坑，并进行加固处理。
4.安装柜体和机械连锁装置：在基坑内安装开关柜的柜体，并安装机械连锁装置，确保开关柜的稳定和安全运行。
5.安装电力系统：根据设计要求，安装开关柜的电力系统，包括电缆、电缆槽等。
6.连接器安装：根据开关柜的布置要求，安装开关柜的连接器，连接各个电缆。
7.电气设备安装：根据设计图纸，将开关柜需要的电气设备（如断路器、电流互感器等）安装到开关柜内。
8.导线连接：根据设计图纸，将电缆和电气设备进行正确连接。
9.线缆布线：根据导线和电缆的安装位置，进行线缆的布线。
10.检查和试运行：对安装好的开关柜进行检查和试运行，确保其正常运行和安全可靠。
三、施工安全措施1.施工人员必须穿戴符合安全要求的工作服和个人防护用品。
2.施工现场必须设置明显的警示标志，确保周围人员的安全。
3.施工期间，必须遵守相关的电气安全操作规程和操作规定。
4.施工过程中，严禁乱拉乱接电缆，确保电缆连接的安全可靠。
5.使用电气工具时，必须检查其绝缘情况，确保使用安全。
6.施工现场必须保持清洁整齐，防止器材和工具杂乱无章。
四、施工质量控制1.施工过程中，必须按照设计要求进行施工，确保施工质量。
2.开关柜的各个组件必须安装牢固，不得出现松动现象。
3.开关柜的电力系统和连接器必须正确安装，不得出现接触不良现象。
4.施工完成后必须进行检查和试验，确保开关柜的运行正常和安全可靠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.目的：指导35kV开关室主体结构施工2.适用范围本施工技术措施适用于110kV凤凰变电站35kV开关室主体结构工程的施工。
本措施与相关企业工艺标准和国家规范、规程要求合并执行。
3.编制依据3.1《35kV开关室结构施工图》（AWZ-CHB0003S-T0006）；3.2《混凝土结构工程施工验收规范》（GB50204—2002）；3.3《建筑地基基础工程施工及验收规范》（GB50202—2002）；3.4《砌体工程施工质量验收规范》（GB50203—2002）；3.5《混凝土质量控制标准》（GB50164—92）；3.6《钢筋焊接接头试验方法标准》（JGJ/T27—2001）；3.7《建筑地面工程施工质量验收规范》（GB50209—2002）；3.8《屋面工程施工质量验收规范》（GB50207—2002）；3.9《建筑给水排水及采暖工程施工质量验收规范》（GB50242—2002）；3.10《建筑施工高处作业安全技术规范》（JGJ80—91）；3.11《施工现场临时用电安全技术规范》（JGJ46—2005）；3.12《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2001）；3.13公司质量体系文件和施工工艺标准；3.14图纸会审纪要和相关设计变更。
4.项目概述4.1.本工程35kV开关室为砖混结构，屋面为坡屋面，总建筑面积189m2。
基础采用砖砌条形基础，砌体施工质量控制等级为B级，本地区地震设防烈度为6度，本工程按6度设防。
内外墙±0.000以上采用MU10粘土砖砖，M5混合砂浆砌筑，内墙外墙±0.000以下采用MU10烧结粘土砖，M5水泥砂浆砌筑。
4.2.35kV开关室屋脊高7.10米。
坡屋面为不上人屋面。
5.作业准备5.1.机械准备：挖土机、推土机、自卸汽车。
5.2.降水设备准备：潜水泵、排水管等。
5.3.工具及材料准备：水平仪、钢尺、放线绳、石灰等。
5.4.修建运输道路，修筑施工场地内机械运行的道路。
修建临时供水、供电设施。
5.5.成型钢筋、20~22号铁丝或镀锌铁丝，钢筋马凳、塑料垫块5.6.水泥：强度等级32.5以上矿渣硅酸盐水泥或普通硅酸盐水泥。
有质量证书。
砂：粗、中砂。
低于C30时，含泥量不大于5%，高于C30时，含泥量不大于3%。
石子：粒径0.5~3.2cm，砼低于C30含泥量不大于2%，高于C30时不大于1%。
掺合料：粉煤灰，其掺量应通过试验确定；并应符合有关标准。
砼外加剂：减水剂、早强剂、缓凝剂。
类型和掺入量的选择必须经过试验决定。
6.作业条件：6.1.应具有地基与基础的施工图纸和地质勘察报告等有关技术文件和资料，并掌握施工区域内的地质情况。
6.2.土方开挖前，应根据施工方案要求，将施工区域内妨碍施工的已有建（构）筑物、道路、沟渠、管线、坟墓、树木等，妥善处理好。
6.3.测量放线的定位控制线（桩）、水准基准点及基坑的灰线尺寸，必须复核，符合设计要求，并办理好预验手续，且应妥善保护及经常复测。
6.4.施工机械进入现场所经过的道路、桥梁等，应事先做好必要的加宽、加固等准备工作。
场地要清理平整，表面坡度应符合设计要求的排水坡度和临时排水设施。
6.1.浇筑砼层的模板、钢筋、预埋件及管线全部安装完毕，经检查合格符合设计要求，并办完隐、预检手续。
6.2.浇筑砼用架子及走道已支搭完毕并经检查合格。
6.3.水泥、砂石及外加剂等检查符合有关标准要求，试验室已下达砼配合比。
6.4.砼配料计量准确，振捣棒完好。
6.5.工长根据施工方案对班组进行全面施工技术交底。
6.6.回填前，应对基础、箱形基础墙、保护层等进行检查验收。
并办好隐检手续，而且混凝土应达到规定强度，方可进行。
6.7.施工前应根据工程特点、填料种类、设计压实系数、施工条件等合理确定填料含水率控制范围、铺土厚度和打压遍数等参数。
重要的填方工程，其参数应通过压实试验来确定。
6.8.房心和管沟的回填，应在完成上下水道的安装或墙间加固后再进行。
并将沟槽、地坪上的积水和有机物等清除干净。
6.9.施工前，应做好水平高程标志的设置。
如在基坑（槽）或沟边坡上每隔3m钉上水平橛，室内和散水的边墙上，钉好标准高程木桩。
6.10.办完地基、基础工程隐检手续。
6.11.按标高抹好水泥砂浆防潮层。
6.12.弹好墙身线、轴线，根据现场砖的实际规格尺寸，再弹出门洞口位置线，经检验线符合设计图纸的尺寸要求，并办完预检手续。
6.13.按标高立好皮数杆，皮数杆宜立在墙的转角处，相距10~15米左右的内外墙交接处。
并办完预检手续。
6.14.砂浆由试验室做试配，准备好试模6块为一组。
7.作业顺序7.1.基础部分施工工序：7.2.主体结构部分施工工序：脚手架施工工序：8.作业方法8.1.测量放线（1）根据施工现场布设的控制点测放出35kV的四个定位控制桩；（2）在35kV四周钉好龙门桩，利用定位控制桩测量出35kV各轴线位置，标注在龙门桩上，并做好明显标记；（3）复核无误后申请进行坐标定位成果复查，经监理验收合格签字后方可进入下道工序施工。
8.2.土方工程（1）基槽开挖以机械为主，人工辅助清理虚土。
用挖土机挖土时，应派专人跟班测定基槽挖土深度，控制好标高，及时纠正偏差。
当开挖至接近设计槽底标高时，予留30cm厚土层，待验槽合格后方可挖去，最后虚土部分用人工清修。
开挖基坑的放坡系数按1：0.75施工，在施工过程中，每天检查边坡稳定状态，根据实际情况放坡系数可作适当调整；（2） 35kV基础开挖时，应在基槽开挖边线外侧0.5米处挖排水沟，将地下水引至低洼处，在槽底一侧每隔10米设一集水井，以便集中用潜水泵抽水排出基槽外，避免基槽泡水；（3）基坑开挖的土方全部运走参与110kV区场地平整，回填土方由110kV区挖方回填；（4）基坑挖好后，应予留30cm土层，在会同设计、监理验收基坑合格签字后再清除。
当开挖至设计标高时，测验后应立即进行下道工序施工，以防雨水浸蚀和曝晒地基土；（5）验坑发现软弱地层、灰岩、风化岩等特殊地基应及时向设计院汇报。
8.3.模板工程一般规定（1）模板和支撑应具有足够的强度、刚度和稳定性，满足规范施工使用要求；施工时在模板面上放出大样，指导模板制作安装。
模板需清理干净，拼缝严密、孔洞要堵塞；浇混凝土前清除模板内的垃圾、泥土，并浇水湿润模板，但不应有积水，模板表面须刷脱模剂；模板支护完毕后，需及时检查验收，合格后即开展下道工序；（2）柱模采用木方和镜面模板组拼，用钢管进行校正加固，并与钢管满堂支撑连成整体，用木方螺杆做柱箍，做法参见下图。
柱箍间距应小于50cm；（3）梁模板采用镜面模板拼装，梁底用方木上放镜面模板，平放于已调平的钢管水平支撑上，梁侧模板用镜面模板板，镶于底模两侧，侧模可用钢管直接加固，梁侧模与板模固定连接成整体。
（4）顶板模板用镜面模板，支撑系统采用满堂钢管脚手架，面层铺镜面模板，注意不可有探头板，拼装时，应将板缝错开，提高自身强度和刚度。
（5）柱模板安装前在基层上弹出柱外框线和检查控制线。
立模前，应在外框线以外用砂浆找平，便于控制标高和柱脚防止漏浆。
施工时在柱子根部用短钢筋焊于柱筋上，作为支模的固定点。
模板可直接靠上定位钢筋，这样可缩短模板调整时间。
模板表面需涂专用脱模剂，在浇混凝土前应浇水湿润。
（6）柱模板考虑其受力外胀变形，可按“负偏差”安装，跨度大的梁模板应按L/1000～3L/1000起拱，柱模板应在底部先留清扫孔，浇筑前再封死。
（7）在柱、梁板接头支模时，为消除缩胫或胀鼓等通病，按图纸尺寸制作定型拼装接头模，重复周转使用，保证该处模板质量。
（8）严格按规范控制拆模时间，混凝土强度达到设计要求时，方可拆除模板；且施工荷载不能大于混凝土的该龄期的承载力。
应按“先支后拆、后支先拆”的原则进行拆模，不得野蛮施工。
（9）柱有变截面情况，在变截面处施工，要注意搭接处的封堵，否则会造成漏浆，造成浇筑好的柱子有烂根现象的发生。
分项规定（1）柱模板的安装与拆除：首先是找平、定位。
按标高抹好水泥找平层，按柱模边线做好定位墩台，以保证标高及柱轴线位置的准确。
先将相邻的两块模板就位，就位后用铁丝与主筋绑扎临时固定；用U形卡将两片模板连接卡紧；安装完两面模板后再安装另外两面模板。
安装柱箍。
柱模每边设2根拉杆，用经纬仪控制，用花篮螺栓校正柱模垂直度。
将柱模内清理干净，封闭清扫口，办理柱模预检。
柱模拆除：先拆除柱模拉杆（或支撑），再卸掉柱箍，把连接每片柱模的U形卡拆掉，然后用撬扛轻轻撬动模板，使模板与混凝土脱离。
（2）梁模板安装与拆除：根据柱弹出的轴线、梁位置和水平线，安装柱头模板。
按配板设计在梁下设置支柱，间距为800mm。
按设计标高调整支柱的标高，然后安装梁底模板并拉线找平。
当梁跨度大于或等于5m时，跨中梁底处应按设计要求起拱，起拱高度取梁跨的1/600。
主次梁交接时，先主梁起拱，后次梁起拱。
悬挑结构按照1/300起拱，且等到达到设计强度100%后方可拆模。
底层支柱应支在平整坚实地面上，在回填土上时，回填土要求夯实严密，并在底部加垫脚手板，并设拔木楔楔紧，调整标高，分散荷载，以防发生下沉。
梁钢筋在底板模板支好后绑扎，找正位置和垫好保护层垫块，垫块采用成型塑料垫块，经检查合格后，即可安装侧模板。
根据墨线安装梁侧模板、压脚板等。
当梁高超过1000mm时，采用对拉螺栓在梁侧中部设置通长横楞，用螺栓紧固。
梁模板采用木模板时，侧模板要包住底模。
（3）楼板模板的安装与拆除：支撑支模法：模板由木或钢支撑支承。
主、次梁同时支模时，先支主梁模板，检查轴线标高后，加以固定，在主梁上留出安装次梁的缺口，缺口底部加钉衬口档木，以便与次梁模板相接。
楼板模板安装时，先在次梁模板的外侧弹水平线，其标高为楼板底标高减去模板厚度和搁栅高度，再按墨线钉托木，并在侧板木挡上钉竖向小木方顶住托木，然后放置搁栅，再在底部用立柱支牢，从一侧向另一侧密铺楼板模板。
钢管脚手支模板：系在梁、板底部搭设满堂脚手架，脚手杆的间距根据梁板荷载而定，在梁两侧应设两根脚手杆，以便固定梁侧模，在梁间根据板跨度和荷载情况决定设2根脚手杆，梁板支模方法同于一般梁板支模方法。
模板拆除：拆模顺序为后支的先拆，先支的后拆；先拆除非承重部分，后拆除承重部分。
8.4.钢筋工程（1）一般规定进场的钢筋质量必须实行“双控”制，即有出厂合格证明书和钢筋现场抽样试验报告，同时每捆钢筋必须标牌齐全。
钢筋现场配料加工，现场绑扎安装。
在钢筋配料前，应填写配料单，钢筋密集部位应画出大样来确定钢筋的形状。
值得注意的是本工程配筋表示法采用新版本平法图集03G101-1，因此在制作钢筋料表前必须认真阅读该图集，并理解图集意图。
钢筋加工前计算下料尺寸, 组合下料, 减少钢筋浪费。
