各类网线区别(附：千兆网线做法）
关于交叉网线和直通网线的区别以及在实际应用中的连接情况,先说一下双绞线的线序以及何为交
叉网线，何为直通网线
T568A 线序
12345
67 8
绿白 绿 橙白 蓝 蓝白 橙 棕白 棕
T568B 线序
12
34 5 6 78
橙白 橙 绿白 蓝 蓝白 绿 棕白 棕
一、非屏蔽双绞线和屏蔽双绞线的区别
双绞线的最大传输距离一般为 100 米。屏蔽双绞线电缆的外面由一层金属材料包裹，以减小幅射， 防止信息被窃听，同时具有较高的数据传输率（5 类 STP 在 100 米内可达到 155Mbps，而 UTP 只能达 到 100Mbps）。但屏蔽双绞线电缆的价格相对较高，安装时要比非屏蔽双绞线电缆困难，必须使用 特殊的连接器，技术要求也比非屏蔽双绞线电缆高。与屏蔽双绞线相比，非屏蔽双绞线电缆外面只 需一层绝缘胶皮，因而重量轻、易弯曲、易安装，组网灵活，非常适用于结构化布线，所以在无特 殊要求的计算机网络布线中，常使用非屏蔽双绞线电缆。
双绞线的标准接法
双绞线的标准接法双绞线一般用于星型网络的布线，每条双绞线通过两端安装的RJ-45连接器（俗称水晶头)将各种网络设备连接起来。
双绞线的标准接法不是随便规定的，目的是保证线缆接头布局的对称性，这样就可以使接头内线缆之间的干扰相互抵消。
超五类线是网络布线最常用的网线，分屏蔽和非屏蔽两种。
如果是室外使用,屏蔽线要好些，在室内一般用非屏蔽五类线就够了，而由于不带屏蔽层，线缆会相对柔软些，但其连接方法都是一样的.一般的超五类线里都有四对绞在一起的细线，并用不同的颜色标明。
双绞线有两种接法：EIA/TIA 568B标准和EIA/TIA 568A标准。
将水晶头的尾巴向下（即平的一面向上)，从左至右，分别定为1 2 3 4 5 6 7 8，以下是各口线的分布T568A线序1 2 3 4 5 6 78绿白绿橙白蓝蓝白橙棕白棕T568B线序1 2 3 4 5 6 78橙白橙绿白蓝蓝白绿棕白棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。
双绞线的顺序与RJ45头的引脚序号--对应。
10M以太网的网线使用1,2，3，6编号的芯线传递数据，100M以太网的网线使用4，5,7，8编号的芯线传递数据。
为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的接线要求。
例如,我们可同时用其中一对绞线来实现语音通讯。
100BASE—T4 RJ-45对双绞线的规定如下:1、2用于发送，3、6用于接收，4、5，7、8是双向线。
1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞.一般地直通线：两头都按T568B线序标准连接。
交叉线:一头按T568A线序连接，一头按T568B线序连接.具体连接情况：1）对等网(两台计算机的网卡直接互连）:采用交叉线接法,网线两端接法不同。
2）网卡与交换机（或HUB）:采用直通线接法，网线两端接法相同. 3）交换机与交换机（或HUB）级联：采用交叉线接法，网线两端接法不同。
水晶头引脚定义解释
水晶头引脚定义解释水晶头是一种常用的电子连接器，用于将电缆或导线与设备之间进行连接。
它们通常用于计算机网络、通信设备线路和其他通信设备中。
水晶头的引脚定义是指连接器上的各个引脚的功能和用途。
水晶头一般有8个引脚，标号为1到8。
每个引脚都有特定的功能，根据其定义可以确定其在连接中的作用。
以下是对水晶头引脚定义的解释：1. 引脚1和引脚2：引脚1和引脚2通常用于发送和接收数据。
对于网络连接，它们分别用于发送和接收网络数据包。
在通信设备线路中，引脚1用于发送语音信号，引脚2用于接收语音信号。
2. 引脚3和引脚6：引脚3和引脚6是地线引脚，用于提供电路的接地。
3. 引脚4和引脚5：引脚4和引脚5通常用于传输电力。
在网络连接中，它们被用于提供供电。
在某些应用中，引脚4和引脚5也可以用于提供其他信号或功能。
4. 引脚7和引脚8：引脚7和引脚8通常用于保持连接的可靠性。
它们被称为屏蔽引脚，用于减少电磁干扰。
水晶头的引脚定义在不同的应用和标准中可能会有所差异。
某些网络连接中可能使用不同的引脚来发送和接收数据。
在使用水晶头时，我们需要根据具体的应用和标准来确定每个引脚的功能和用途。
总结和回顾：水晶头是一种常用的电子连接器，用于网络和通信设备的连接。
它具有8个引脚，每个引脚都有特定的功能和用途。
引脚1和引脚2用于发送和接收数据，引脚3和引脚6是地线引脚，引脚4和引脚5用于传输电力，引脚7和引脚8用于减少电磁干扰。
对于水晶头的引脚定义，我们需要根据具体的应用和标准来确定每个引脚的功能和用途。
在使用水晶头连接器时，正确理解和处理引脚定义是确保连接质量和可靠性的关键。
通过深入理解水晶头引脚定义，我们可以更好地理解和应用这种常见的连接器。
1. 引脚1和引脚2:引脚1和引脚2是水晶头的发送和接收数据的引脚。
在网络和通信设备中，这两个引脚扮演着至关重要的角色。
当我们需要传输数据时，我们将数据信号通过引脚1发送出去，并通过引脚2接收数据信号。
制作水晶头-双绞线连接
交叉线
两端线序不同，一端为A标准，另 一端为B标准。
连接步骤
1. 准备好双绞线和水晶头。
01
2. 将双绞线外皮剥去一段，露出内部的四 对双绞线。
02
04
4. 将排好序的双绞线插入水晶头中，注意双 绞线的线序和水晶头的引脚对应。
05
5. 使用压线钳将水晶头压紧，确保双绞线 和水晶头紧密连接。
将排列好的双绞线插入水晶头 中，确保每根线都插入到对应 的引脚中，并使用压线钳压紧。
匹配后的测试与验证
使用网络测试仪测试连接质量，确保 连接正常且数据传输无误。
对于不合格的连接，需要重新制作水 晶头或更换双绞线，直到测试通过为 止。
在实际网络环境中进行验证，检查网 络设备的连接状态和数据传输情况。
3. 剪线
使用压线钳的剪线刀口将排列好的线芯剪齐，确保每根线 芯的长度一致。
4. 插线
将剪好的线芯插入水晶头的插槽中，确保每根线芯都插到 对应的插槽里，并且插到底部。
5. 压线
使用压线钳的压线口将水晶头压紧，确保水晶头和双绞线 紧密连接。
6. 测试（可选）
使用测线仪测试连接是否成功。将制作好的水晶头插入测 线仪的相应接口，如果测线仪的指示灯按照一定规律闪烁 ，则表示连接成功。
3. 按照接线标准（T568A或T568B）将双 绞线排好序，并剪齐。
03
06
6. 题
连接后无法通信。
解决方法
检查双绞线两端线序是否正确，是否存在断路或短路现 象；检查水晶头是否压紧，引脚是否接触良好；检查连 接设备端口是否正常工作。
问题
连接后通信不稳定。
05 制作与连接过程中的安全 事项
六类网线接水晶头的线序接法
六类网线接水晶头的线序接法
1、RJ45双绞线接口：将双绞线插入水晶头的8个插孔中，根据T568A或T568B分类线序接法，从左至右依次接好，最后锁上就可以使用。
2、RJ45四线接口：将四线插入水晶头的8个插孔中，根据T568A或T568B分类线序接法，从左至右依次接好，最后锁上就可以使用。
3、RJ11双绞线接口：将双绞线插入水晶头的6个插孔中，根据T568A或T568B分类线序接法，从左至右依次接好，最后锁上就可以使用。
4、RJ11四线接口：将四线插入水晶头的6个插孔中，根据T568A或T568B分类线序接法，从左至右依次接好，最后锁上就可以使用。
5、RJ12双绞线接口：将双绞线插入水晶头的6个插孔中，根据T568A或T568B分类线序接法，从左至右依次接好，最后锁上就可以使用。
6、RJ12四线接口：将四线插入水晶头的6个插孔中，根据T568A或T568B分类线序接法，从左至右依次接好，最后锁上就可以使用。

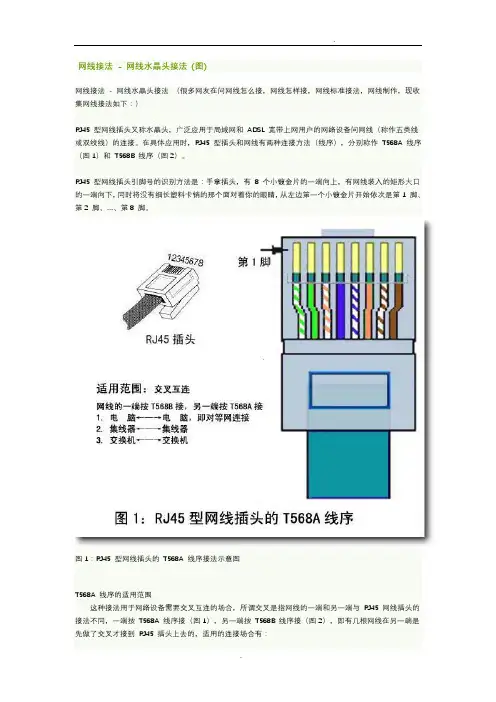

网线接法图解(包括水晶头和插座)
网线接法- 网线水晶头接法(图)网线接法- 网线水晶头接法（很多网友在问网线怎么接，网线怎样接，网线标准接法，网线制作，现收集网线接法如下：）RJ45 型网线插头又称水晶头，广泛应用于局域网和ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。
在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作T568A 线序（图1）和T568B 线序（图2）。
RJ45 型网线插头引脚号的识别方法是：手拿插头，有8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。
图1：RJ45 型网线插头的T568A 线序接法示意图T568A 线序的适用范围这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与RJ45 网线插头的接法不同，一端按T568A 线序接（图1），另一端按T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到RJ45 插头上去的，适用的连接场合有：1. 电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；2. 集线器←—→集线器；3. 交换机←—→交换机。
T568A 线序的接法如图1 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1 ————绿白2 ————绿3 ————橙白4 ————蓝5 ————蓝白6 ————橙7 ————棕白8 ————棕图2：RJ45 型网线插头的T568B 线序接法示意图T568B 线序的适用范围一、直连线互连网线的两端均按T568B 接1. 电脑←—→ADSL 猫2. ADSL猫←—→ADSL 路由器的WAN 口3. 电脑←—→ADSL 路由器的LAN 口4. 电脑←—→集线器或交换机二、交叉互连网线的一端按T568B 接，另一端按T568A 接1. 电脑←—→电脑，即对等网连接2. 集线器←—→集线器3. 交换机←—→交换机T568B 线序的接法如图2 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1 ————橙白2 ————橙3 ————绿白4 ————蓝5 ————蓝白6 ————绿7 ————棕白8 ————棕两台电脑通过网线直接连接（即对等网）的有关设置上面已经提到两台电脑之间通过网线进行连接时，rj45 型网线插头与网线的接法是：一端按t568a 线序接，一端按t568b 线序接，然后网线经rj45 插头播入要连接电脑的网线插口中，这就完成了两台电脑间的物理连接。
双绞线接法及水晶头引脚定义
双绞线接法及水晶头引脚定义（来源：时间：）双绞线接法详解一直以来很多人（包括作者）都认为10 base-t 10m网络使用了网线中8条信号线之4条，而100 bas e-t 100m则使用了全部8条信号线（要不怎么那么快呢？）。
可是作者前不久在使用一条按所谓10m直连接法（1与3、2与6交换，其余四线接外壳屏蔽）接出的网线时，意外地发现网络正以100m高速传输，百思不得其解，于是上网查阅了大量资料，加上好几台机实验验证，终于发现了事实真相，那就是，100m 的双绞线与10m的标准接法完全是一样！可惜国内站点的看法（代表大多数人的看法）基本与作者老观点一致，或者是虽有提及，但也是讲得语焉不详，没有深究，所以笔者认为有撰写本文之必要。
1 双绞线接头(rj45)针脚号码定义2 10m双绞线接头的标准接法3 100m双绞线接头的标准接法4 1000m双绞线接头的标准接法5 各类双绞线的标准接法总结6 双绞线的标准接法的由来7 各类双绞线的标准直连接法8 3类、5类、超5类线有什么不同9 hub上的级连口的妙用双绞线接头(rj45)针脚号码定义10m双绞线接头的标准接法线材要求cat-3(3类线).100m双绞线接头的标准接法线材要求cat-5(5类线)，接头接法与10m完全兼容。
1000m双绞线接头的标准接法线材要求cat-5e(5类增强线，俗称超五类)，接头接法与10m/100m完全兼容。
1000 base-t双向地使用了rj45接头中全部信号线。
线材用5类线虽然也能工作，但是推荐使用5类增强线。
各类双绞线的标准接法总结综合上述10m、100m、1000m各种标准，可以发现尽管各标准对线对功能定义稍有不同，但是最终接头的接法都是同一的，如下图所示：双绞线的标准接法的由来如图所示，双绞线的标准接法不是随便硬性规定出来的，而是为了尽量保持线缆接头之布局的对称性而作出，这样一来除了就可以使接头内线缆互相的干扰相互抵消而降到最低，同时也使外界干扰的差分信号值尽量能相等以便抗干扰电路作相减运算来消除之。
双绞线网线线序以及网线接头(水晶头)制作方法
网线水晶头（双绞线接头）制作方法学习双绞线网线接头制作之前，要先学习双绞线网线线序。
EIA/TIA568B的线序定义依次为橙白、橙、绿白、蓝、蓝白、绿、棕白、棕，其标号如下表所示：根据568A和568B标准，RJ-45连接头（俗称水晶头）各触点在网络连接中，对传输信号来说它们所起的作用分别是：1、2用于发送，3、6用于接收，4、5，7、8是双向线；对与其相连接的双绞线来说，为降低相互干扰，标准要求1、2必须是绞缠的一对线，3、6也必须是绞缠的一对线，4、5相互绞缠，7、8相互绞缠。
由此可见实际上两个标准568A和568B 没有本质的区别，只是连接RJ-45时8根双绞线的线序排列不同，在实际的网络工程施工中较多采用568B标准下面介绍最基本的直通5类线的制作方法，其他类型网线的制作方法类似，不同的只是跳线方法不一样而已。
步骤1：用双绞线网线钳（当然也可以用其他剪线工具）把5类双绞线的一端剪齐（最好先剪一段符合布线长度要求的网线），然后把剪齐的一端插入到网线钳用于剥线的缺口中，注意网线不能弯。
步骤2：稍微握紧压线钳慢慢旋转一圈（无须担心会损坏网线里面芯线的皮，因为剥线的两刀片之间留有一定距离，这距离通常就是里面4对芯线的直径），让刀口划开双绞线的保护胶皮，拔下胶皮。
当然也可使用专门的剥线工具来剥下保护胶皮。
注意：剥线长度应恰好为水晶头长度，这样可以有效避免剥线过长或过短造成的麻烦。
（剥线过长不仅不美观，而且网线不能被水晶头卡住，容易松动；剥线过短，因有外皮存在，太厚，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触。
）步骤3：剥除外皮后即可见到双绞线网线的4对8条芯线，并且可以看到每对的颜色都不同。
每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。
四条全色芯线的颜色为：棕色、橙色、绿色、蓝色。
步骤4：把每对都是相互缠绕在一起的线缆逐一解开。
解开后则根据规则把几组线缆依次地排列好并理顺，排列的时候应该注意尽量避免线路过多的缠绕和重叠。
RJ45网线水晶头的针脚定义
RJ45网线水晶头的针脚定义RJ45网线水晶头的针脚定义RJ-45连接器包括一个插头和一个插孔(或插座)。
插孔安装在机器上，而插头和连接导线(现在最常用的就是采用无屏蔽双绞线的5类线)相连。
EIA/TIA制定的布线标准规定了8根针脚的编号。
如果看插头，将插头的末端面对眼睛，而且针脚的接触点插头的在下方，那么最左边是①，最右边是⑧针脚1 发送针脚2 发送针脚3接收针脚4不使用针脚5 不使用针脚6 接收针脚7 不使用针脚8不使用即1、2、3、6起作用。
水晶头接法：关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。
在打线时应使用如下的顺序：(TIA/EIA568B)1->橙白2->橙3->绿白4->蓝5->蓝白6->绿7->棕白8->棕而且，使用电缆两头一对一的连接方式，会使一组信号(负电压信号)通过不绞合在一起的两根芯线传输，造成极大的近端串扰(NEXT->Near-end-crosstalk)所以应按照国际标准打线。
局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。
其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。
从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。
网线由一定距离长的双绞线与RJ45头组成。
双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线(STP)和非屏蔽双绞线(UTP)。
在EIA/TIA-568A 标准中，将双绞线按电气特性区分有：三类、四类、五类线。
网络中最常用的是三类线和五类线，目前已有六类以上线。
第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。
网线接法图解(包括水晶头和插座)
网线接法- 网线水晶头接法(图)网线接法- 网线水晶头接法（很多网友在问网线怎么接，网线怎样接，网线标准接法，网线制作，现收集网线接法如下：）RJ45 型网线插头又称水晶头，广泛应用于局域网和ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。
在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作T568A 线序（图1）和T568B 线序（图2）。
RJ45 型网线插头引脚号的识别方法是：手拿插头，有8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。
图1：RJ45 型网线插头的T568A 线序接法示意图T568A 线序的适用范围这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与RJ45 网线插头的接法不同，一端按T568A 线序接（图1），另一端按T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到RJ45 插头上去的，适用的连接场合有：1. 电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；2. 集线器←—→集线器；3. 交换机←—→交换机。
T568A 线序的接法如图1 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1————绿白2————绿3————橙白4————蓝5————蓝白6————橙7————棕白8————棕图2：RJ45 型网线插头的T568B 线序接法示意图T568B 线序的适用范围一、直连线互连网线的两端均按T568B 接1. 电脑←—→ADSL 猫2. ADSL猫←—→ADSL 路由器的WAN 口3. 电脑←—→ADSL 路由器的LAN 口4. 电脑←—→集线器或交换机二、交叉互连网线的一端按T568B 接，另一端按T568A 接1. 电脑←—→电脑，即对等网连接2. 集线器←—→集线器3. 交换机←—→交换机T568B 线序的接法如图2 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1————橙白2————橙3————绿白4————蓝5————蓝白6————绿7————棕白8————棕两台电脑通过网线直接连接（即对等网）的有关设置上面已经提到两台电脑之间通过网线进行连接时，rj45 型网线插头与网线的接法是：一端按t568a 线序接，一端按t568b 线序接，然后网线经rj45 插头播入要连接电脑的网线插口中，这就完成了两台电脑间的物理连接。
双绞线接法步骤图解双绞线水晶头接法
双绞线接法步骤图解双绞线水晶头接法各种网线接头线序在整个网络布线中应用一种布线方式，但两端都有RJ45端头的网络连线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。
接下来武汉装修知识网的小编就带大家了解双绞线接法和双绞线水晶头接法吧。
一、双绞线接法1、双绞线又称网线，是由两条相互绝缘的导线按照一定的规格互相缠绕(一般以逆时针缠绕)在一起而制成的一种通用配线，是综合布线工程中最常用的一种传输介质。
2、双绞线过去主要是用来传输模拟信号的，但现在同样适用于数字信号的传输。
3、双绞线接法非屏蔽双绞线分为568A标准和568B标准。
4、标准568B：白橙--1，橙--2，白绿--3，蓝--4，白蓝--5，绿--6，白棕--7，棕--85、标准568A：白绿--1，绿--2，白橙--3，蓝--4，白蓝--5，橙--6，白棕--7，棕--86、交叉线是指：一端是568A标准，另一端是568B标准的双绞线。
7、直连线则指：两端都是568A或都是568B标准的双绞线。
双绞线接法：正线(即直通线)：两端选择标准568B线序1、从左至右线序是(568B)：白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色2、从左至右线序是(568B)：白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色反线(即交叉线)：一端选择568B的线序，另一端选择568A的线序1、从左至右线序是(568B)：白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色2、从左至右线序是(568A)：白绿、绿色、白橙、蓝色、白蓝、橙色、白棕、棕色正线(即直通线)：两端选择标准568B线序1、从左至右线序是(568B)：白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色2、从左至右线序是(568B)：白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色反线(即交叉线)：一端选择568B的线序，另一端选择568A的线序1、从左至右线序是(568B)：白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色2、从左至右线序是(568A)：白绿、绿色、白橙、蓝色、白蓝、橙色、白棕、棕色二、双绞线水晶头接法双绞线水晶头接法步骤：1、用压线钳将网线的胶皮剪掉长约2cm即可。
网线水晶头排序、接法及窍门大全(图例)
网线水晶头排序、接法及窍门大全（图例）工具：驳线钳(用于接驳水晶头)（必备）水晶头接法：关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。
在打线时应使用如下的顺序：(TIA/EIA568B)1—>橙白2->橙3-〉绿白4->蓝5—〉蓝白6—>绿7-〉棕白8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT—〉Near-end-crosstalk)所以应按照国际标准打线!！网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法局域网就是将单独的微机或终端,利用通信线路相互连接起来,遵循一定的协议，进行信息交换，实现资源共享。
其中,通信线路，即传输介质常用的有:双绞线、同轴电缆、光纤等。
从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—UnshieldedTwistedPair)作为布线的传输介质来组网。
网线由一定距离长的双绞线与RJ45头组成。
双绞线由8根不同颜色的线分成4对绞合在一起,成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响,双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。
在EIA/TIA—568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。
网络中最常用的是三类线和五类线,目前已有六类以上线.第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输,符合IEEE802。
310Base-T的标准。
第五类双绞线目前占有最大的LAN 市场,最高速率可达100Mbps，符合IEEE802。
3100Base—T的标准.做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内.相应地RJ45插头座也区分为三类或五类电气特性.RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8,这序号做网络联线时非常重要，不能搞错。
叙述出双绞线水晶头端接的步骤和注意事项
叙述出双绞线水晶头端接的步骤和注意事项双绞线是一种用于数据传输的电缆，广泛应用于网络连接、电话线路等领域。
水晶头是双绞线的一种常见接线方式，通过正确的端接步骤和注意事项，可以确保双绞线的稳定传输和连接质量。
下面将详细介绍双绞线水晶头端接的步骤和注意事项。
一、双绞线水晶头端接的步骤1. 准备工具和材料：双绞线、水晶头、剥线钳、剪刀、压线钳。
2. 剥开双绞线外皮：使用剥线钳，小心地剥开双绞线的外皮，露出内部的四对绞线。
3. 整理绞线顺序：将四对绞线按照标准顺序进行整理，通常为白橙-橙-白绿-蓝-白蓝-绿-白棕-棕。
4. 修剪绞线长度：使用剪刀将四对绞线修剪成大致相等的长度，确保每对绞线长度一致。
5. 插入水晶头：将修剪好的四对绞线插入水晶头的插孔中，确保每对绞线插入到与其对应的插孔中。
6. 检查插线质量：使用压线钳将水晶头与双绞线连接，然后检查插线质量是否良好，确保每根绞线都牢固地插入水晶头中，并无松动。
7. 压接水晶头：使用压线钳将水晶头与双绞线进行压接，确保每根绞线都紧密地与水晶头相连。
8. 检查连接质量：完成压接后，检查连接质量是否良好，确保每根绞线与水晶头的连接紧密可靠，无松动或接触不良情况。
9. 整理线束：整理好连接部分的线束，确保线束整齐、紧凑，避免出现交叉、缠绕等情况。
10. 测试连接：完成端接后，使用测试仪器对双绞线进行测试，确保连接质量良好，信号传输稳定可靠。
二、双绞线水晶头端接的注意事项1. 确保使用合适的水晶头：根据双绞线的规格和要求，选择合适的水晶头进行端接，不同规格的双绞线需要使用相应规格的水晶头。
2. 注意绞线顺序：在整理绞线时，务必按照标准顺序进行排列，不得搞乱顺序，否则会导致连接错误或传输质量下降。
3. 注意绞线长度：修剪绞线时，要确保每对绞线长度一致，避免出现长度不一致导致的连接不良情况。
4. 注意插入插孔：在插入水晶头时，要确保每对绞线插入到与其对应的插孔中，不得插错或插漏。
叙述出双绞线水晶头端接的步骤和注意事项
叙述出双绞线水晶头端接的步骤和注意事项双绞线水晶头是网络布线中常用的连接器，它能够将双绞线与网络设备有效地连接起来。
正确的水晶头端接可以保证网络传输的稳定性和可靠性。
下面将介绍双绞线水晶头端接的步骤和注意事项。
一、准备工作1. 确定所需的双绞线长度，并根据实际需要剪断双绞线。
2. 使用剥线钳剥去双绞线外皮，露出内部的8根绞线。
3. 使用剥线钳将每根绞线的外皮剥去约1.5厘米，露出铜丝。
二、水晶头的安装1. 将剥去外皮的双绞线按照568B标准的顺序排列，即从左到右依次为白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
2. 用手将绞线的顺序整理好，确保每根绞线都在正确的位置上，并保持平整。
3. 将整理好的绞线插入水晶头的插孔中，确保每根绞线都能够完全插入到插孔中，同时不要扭曲或打结绞线。
4. 使用压线钳将水晶头的插孔与绞线紧密连接，确保插孔与绞线之间的金属部分完全接触。
三、注意事项1. 端接时要确保双绞线的长度足够，可以根据实际需要剪断，但不要将线剪得过短，以免造成连接不稳定。
2. 在剥去双绞线外皮时，要小心操作，避免将内部的绞线割断或损坏。
3. 在整理绞线顺序时，要确保每根绞线都在正确的位置上，并保持平整，不要出现交叉或扭曲的情况。
4. 在插入水晶头插孔时，要确保每根绞线都能够完全插入到插孔中，同时不要扭曲或打结绞线，以免影响连接质量。
5. 在使用压线钳压接水晶头插孔时，要注意力度适中，不要过度用力，以免损坏插孔或绞线。
6. 端接完成后，要检查每根绞线是否都牢固地插入到水晶头插孔中，并且插孔与绞线之间的金属部分完全接触。
总结：正确的双绞线水晶头端接步骤包括准备工作、水晶头的安装以及注意事项。
准备工作主要包括确定所需长度、剥去外皮以及剥去绞线外皮。
水晶头的安装则需要按照标准顺序排列绞线，并使用压线钳进行连接。
在进行端接时，需要注意双绞线的长度、操作的小心以及绞线顺序的整理。
此外，还要注意插孔的插入和压接的力度，以确保端接的质量。
RJ45网络线接法详解
RJ45网络线接法详解网络, 双绞线, 水晶头, 详解, 连接器来源：广州宏控我们平时制作网线时，如果不按标准连接，虽然有时线路也能接通，但是线路内部各线对之间的干扰不能有效消除，从而导致信号传送出错率升高，最终影响网络整体性能。
只有按规范标准建设，才能保证网络的正常运行，也会给后期的维护工作带来便利。
双绞线的标准接法双绞线一般用于星型网络的布线，每条双绞线通过两端安装的RJ-45连接器（俗称水晶头）将各种网络设备连接起来。
双绞线的标准接法不是随便规定的，目的是保证线缆接头布局的对称性，这样就可以使接头内线缆之间的干扰相互抵消。
超五类线是网络布线最常用的网线，分屏蔽和非屏蔽两种。
如果是室外使用，屏蔽线要好些，在室内一般用非屏蔽五类线就够了，而由于不带屏蔽层，线缆会相对柔软些，但其连接方法都是一样的。
一般的超五类线里都有四对绞在一起的细线，并用不同的颜色标明。
双绞线有两种接法：EIA/TIA 568B标准和EIA/TIA 568A标准。
T568A线序 1 2 3 4 5 6 7 8 绿白绿橙白蓝蓝白橙棕白棕 T568B线序1 2 3 4 5 6 7 8 橙白橙绿白蓝蓝白绿棕白棕直通线：两头都按T568B线序标准连接。
交叉线：一头按T568A线序连接，一头按T568B线序连接。
双绞线接头(RJ45)针脚号码定义:现在通常使用EIA/TIA 568B标准接法，介绍如下： 10M双绞线接头的标准接法线材要求CAT-3(3类线) 号码信号定义线对颜色 1 TX+ 橙白2 TX- 橙3 RX+ 绿白4 未用蓝5 未用蓝白6 RX- 绿7 未用棕白 8 未用棕 100M双绞线接头的标准接法线材要求CAT-5(5类线)，接头接法与10M完全兼容。
号码信号定义线对颜色 1 TX+ 橙白 2 T X- 橙 3 RX+ 绿白4 未用蓝5 未用蓝白6 RX- 绿7 未用棕白8 未用棕 1000M双绞线接头的标准接法线材要求CAT-5e(5类增强线，俗称超五类)，接头接法与10M/100M完全兼容。
网线水晶头排序、接法及窍门大全(图例)
网线水晶头排序、接法及窍门大全（图例）工具: 驳线钳（用于接驳水晶头）（必备）水晶头接法:关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B.在打线时应使用如下的顺序:（TIA/EIA568B)1-〉橙白2—〉橙3->绿白4-〉蓝5—>蓝白6-〉绿7->棕白8—>棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰(NEXT->Near—end-crosstalk）所以应按照国际标准打线！！网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换,实现资源共享。
其中,通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。
从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（UTP—UnshieldedTwistedPair）作为布线的传输介质来组网。
网线由一定距离长的双绞线与RJ45头组成。
双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。
在EIA/TIA-568A标准中，将双绞线按电气特性区分有:三类、四类、五类线.网络中最常用的是三类线和五类线，目前已有六类以上线。
第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802。
310Base—T的标准。
第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps,符合IEEE802。
3100Base-T的标准。
做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。
相应地RJ45插头座也区分为三类或五类电气特性.RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1—8,这序号做网络联线时非常重要，不能搞错.双绞线的最大传输距离为100米。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双绞线接法及水晶头引脚定义
（来源：时间：）
双绞线接法详解
一直以来很多人（包括作者）都认为10 base-t 10m网络使用了网线中8条信号线之4条，而100 bas e-t 100m则使用了全部8条信号线（要不怎么那么快呢？）。
可是作者前不久在使用一条按所谓10m直连接法（1与3、2与6交换，其余四线接外壳屏蔽）接出的网线时，意外地发现网络正以100m高速传输，百思不得其解，于是上网查阅了大量资料，加上好几台机实验验证，终于发现了事实真相，那就是，100m 的双绞线与10m的标准接法完全是一样！可惜国内站点的看法（代表大多数人的看法）基本与作者老观点一致，或者是虽有提及，但也是讲得语焉不详，没有深究，所以笔者认为有撰写本文之必要。
1 双绞线接头(rj45)针脚号码定义
2 10m双绞线接头的标准接法
3 100m双绞线接头的标准接法
4 1000m双绞线接头的标准接法
5 各类双绞线的标准接法总结
6 双绞线的标准接法的由来
7 各类双绞线的标准直连接法
8 3类、5类、超5类线有什么不同
9 hub上的级连口的妙用
双绞线接头(rj45)针脚号码定义
10m双绞线接头的标准接法
线材要求cat-3(3类线).
100m双绞线接头的标准接法
线材要求cat-5(5类线)，接头接法与10m完全兼容。
1000m双绞线接头的标准接法
线材要求cat-5e(5类增强线，俗称超五类)，接头接法与10m/100m完全兼容。
1000 base-t双向地使用了rj45接头中全部信号线。
线材用5类线虽然也能工作，但是推荐使用5类增强线。
各类双绞线的标准接法总结
综合上述10m、100m、1000m各种标准，可以发现尽管各标准对线对功能定义稍有不同，但是最终接头的接法都是同一的，如下图所示：
双绞线的标准接法的由来
如图所示，双绞线的标准接法不是随便硬性规定出来的，而是为了尽量保持线缆接头之布局的对称性而作出，这样一来除了就可以使接头内线缆互相的干扰相互抵消而降到最低，同时也使外界干扰的差分信号值尽量能相等以便抗干扰电路作相减运算来消除之。
所以说我们平时制作网络线时，如果不按标准制作，虽然有时线路也能接通，但是线路内部各线对之间的干扰不能有效消除，从而使信号传送出错率增加，最终导致网络性能下降。
事实上我们本文所用的网线接法是eia/tia 568b标准，还有一个eia/tia 568a的标准，它只不过是将图中的橙线对与绿线对交换了一下位置（也就是绿白-1，绿-2，橙白-3，兰-4，兰白-5，橙-6，棕白-7，棕-8），线缆接头之布局仍然是对称的。
各类双绞线的标准直连接法
10m、100m网卡之间直接连接时，可以不用hub，这时只需将tx、rx二个线对相互交叉，也就是1与3、2与6交换就行了。
而1000m的线对由于都是双向的，所以它们根本无须交叉，不过为了能向下兼容它们也采用1与3、2与6交换来直连，所以呢，由于1000m各种标准考虑到了对旧标准的兼容，我们只要按1000m的标准制作网线，就能用于各种速度。
下面就是直连线其中一头的具体接法（另一头按标准接法）：
比对上图与标准接法图，可以发现二者其实只是交换了绿线对与橙线对，细心的人会发现它刚好就是e ia/tia 568a标准，所以说，直连双绞线的制作的标准接法，就是一头按eia/tia 568a，另一头按eia/tia 568b接法接线就行了。
两头都符合国际标准，这就是按标准做线的好处。
3类、5类、超5类线有什么不同
首先说说，为什么要用双绞线而不是平行线呢? 平行线不是更容易生产吗？
这是因为网络线上通过的是>10mhz的高频信号，这时导线之间的绝缘线相当于一个介电板，它与导线所形成的电容对高频信号起旁路衰减作用（信号相位被滞后），由于信号频率之高而变得不可忽略，所以平行线传递高频网络信号是不行的。
但是如果我们将该平行线对双绞，就会在线对形成电容的同时形成一个串联的电感，草图如下：
_____/\/\/\/\/\_____
|
=
|
--------------------
由电子电路知识可知，电感的作用刚好与电容相反，它使信号相位超前，只要调整电线的绕度，使线对形成的电感与电容就能够刚好抵消，而且随着线对长度的增加二者的作用均同等程度的增加，理想情况下信号就可以无衰减的在双绞线对上传输了。
由此我们就可以知道，市面上3类、5类、超5类线虽然从外观上看基本类似，其内部肯定有以下几方面区别：一是信号线的绝缘材料不同，线越好，它的介电常数就应该越小，从而使形成的电容越小，二是线对的绕度可能不同（根据绝缘材料介电常数确定）。
还有一点就是越软的线品质越好，这有二方面的原因，一是表明该线的导线含铜量很高（因为纯铜很软），它的直流损耗就会很小，另一面表明该导线可能是多股线而不是单股线，因为多股线对高频信号传递能力强一些。
这与另外一种物理现象有关（好象叫集肤效应）。
hub上的级连口的妙用
通常hub上都会留一个口用于hub之间的级连，也就是将许多hub连在一起用，为了在不级连时充分利用硬件资源，该接口一般与其旁边一个普通网卡接口是相通的（图五）。
另外一种情形是设置一个拨动开关用来改变最后一个网口的功能（图六），那么作为级连用的网口到底有什么不同呢？
事实上非常简单，级连的网口就是一个标准的双机直连接口，也就是1与3、2与6交叉，想不到吧。
那么我们知道这个事实，就可以：
1、上图一情形时，在hub没电的时候也可以用二条普通网线连接二台电脑，只需将一条网线插在级连口，另一个接它旁边的接口就行。
2、对没有级连口的hub，我们可以通过一条双机直连线将它与别的hub级连起来（各插任意一个普通网口即可）。
3、将双机直连线插入hub之级连口，可以象普通网线一样插其它hub网口一样连网（1与3、2与6交叉二次，又变回去了嘛），这样你出门只需带一条双机直连线即可，直连与插hub二不误，上门服务人员特有用。
2F
2015年5月26日。
