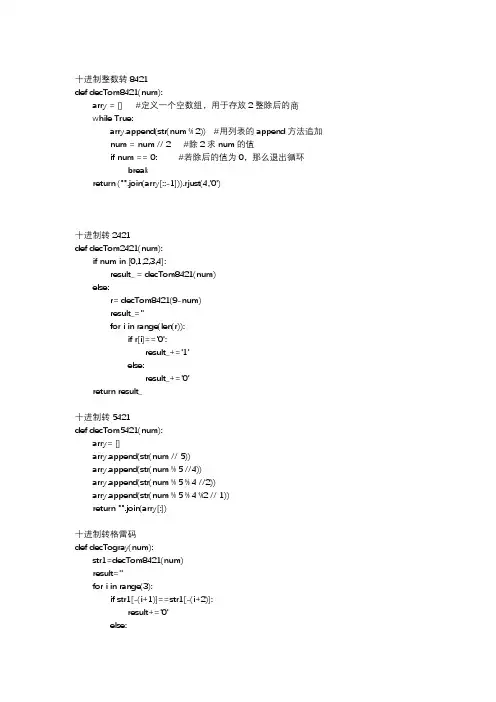

编程实现十进制整数转8421、2421、5421、格雷码、余3码、余3循环码等
十进制整数转8421def decTom8421(num):arry = [] #定义一个空数组，用于存放2整除后的商while True:arry.append(str(num % 2)) #用列表的append方法追加num = num // 2 #除2求num的值if num == 0: #若除后的值为0，那么退出循环breakreturn ("".join(arry[::-1])).rjust(4,'0')十进制转2421def decTom2421(num):if num in [0,1,2,3,4]:result_ = decTom8421(num)else:r= decTom8421(9-num)result_=''for i in range(len(r)):if r[i]=='0':result_+='1'else:result_+='0'return result_十进制转5421def decTom5421(num):arry= []arry.append(str(num // 5))arry.append(str(num % 5 //4))arry.append(str(num % 5 % 4 //2))arry.append(str(num % 5 % 4 %2 // 1))return "".join(arry[:])十进制转格雷码def decTogray(num):str1=decTom8421(num)result=''for i in range(3):if str1[-(i+1)]==str1[-(i+2)]:result+='0'else:result+='1'result+=str1[0]return result[::-1]十进制转余3码def decToyu3(num):return decTom8421(num+3)十进制转余3循环码def decToyu3xh(num):return decTogray(num+3)菜单def menu():print(''' 十进制转8421码，请按‘1’，并回车十进制转2421码，请按‘2’，并回车十进制转5421码，请按‘3’，并回车十进制转格雷码，请按‘4’，并回车十进制转余3码，请按‘5’，并回车十进制转余3循环码，请按‘6’，并回车''')def main():menu()c=int(input('请输入：'))num=(input('请输入一个十进制整数：'))final=''if c==1:print('十进制数{}转换为8421码为：'.format(num),end='')for i in range(len(num)):final=final+decTom8421(int(num[i]))+' 'elif c==2:print('十进制数{}转换为2421码为：'.format(num), end='')for i in range(len(num)):final =final+decTom2421(int(num[i]))+' 'elif c==3:print('十进制数{}转换为5421码为：'.format(num), end='')for i in range(len(num)):final =final+decTom5421(int(num[i]))+' 'elif c==4:print('十进制数{}转换为格雷码为：'.format(num), end='')for i in range(len(num)):final =final+decTogray(int(num[i]))+' 'elif c==5:print('十进制数{}转换为余3码为：'.format(num), end='')for i in range(len(num)):final =final+decToyu3(int(num[i]))+' 'else:print('十进制数{}转换为余3循环码为：'.format(num), end='')for i in range(len(num)):final =final+decToyu3xh(int(num[i]))+' 'print(final)if __name__=='__main__':main()input('按任意键结束')。
8421码到余三循码的转换电路仿真课设报告
东北大学秦皇岛分校计算机与通信工程院电子线路课程设计具有数显的数码转换电路（8421码—余3循环码）课程设计任务书专业：通信工程学号：4101015 学生姓名：吴玉新设计题目：具有数显的码制转换电路8421码—余3循环码一、设计实验条件高频实验室二、设计任务及要求1. 要求输入为8421码。
输出为余三循环码2. 输出要具有数显功能三、设计报告的内容1.前言数字电路课程设计是继“数字电路”课后开出的实践环节课程其目的是训练学生综合运用学过的数字电路的基本知识独立设计比较复杂的数字电路能力。
设计建立在硬件和软件两个平台的基础上。
硬件平台是可编程逻辑器件所选器件可保存在一片芯片上设计出题目要求的数字电路。
软件平台是multisim通过课程设计学生要掌握使用EDA电子设计自动化工具设计数字电路的方法包括设计输入便宜软件仿真下载及硬件仿真等全过程。
数字电路课程设计在于更好的让学生掌握这门课程并且了解其实用性知道该门课程和我们的生活息息相关并且培养学生的动手能力让学生对该门课程产生浓厚的兴趣。
2.设计内容及其分析（1）方案一1.设计思路设计8421转余三循环码主要是考虑怎样找到二者之间的联系。
列出真值表后，根据值为1的那些项列出表达式，用最小项之和表示。
然后根据卡诺图进行化简，得出最简表达式。
最后根据表达式，在Multisim上画图仿真，用灯的灭（表示0）和亮（表示1）来表示码制的转换。
即可得到8421码对余三循环码的转换。
真值表：表1 8421转余三循环码真值表根据真值表得出表达式：X4=A——CX3=B——C——+ A——BCD+A——B——D——X2=A B——C——D——+A——B+A——C+A——DX1=A B——C——+A——BD+A——BC根据表达式画出逻辑电路图：图0 8421码转余3循环码逻辑电路图2.所用主要器件及芯片1.电源；2.导线若干，开关4个；3.白炽灯（5v 1w）4个；4.芯片：74ls04 2片74ls08 1片74ls11 2片74ls20 1片74ls32 2片3.线路运行介绍J1.J2.J3.J4端为输入8421码端，J1端是最高位，依次下排。

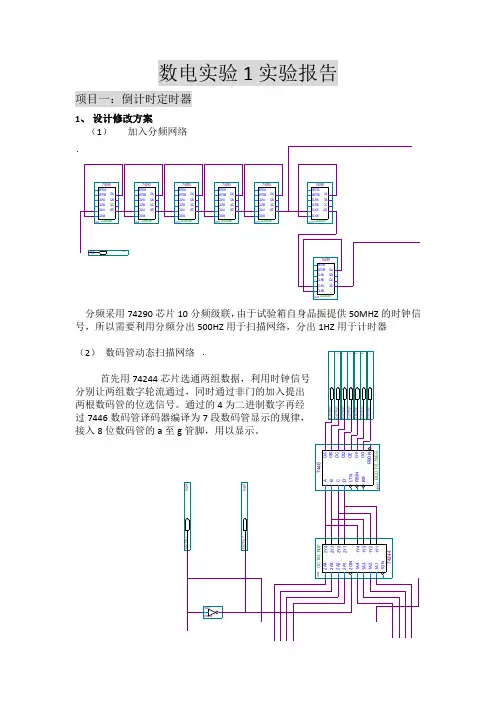

数电实验一：倒计时定时器、BCD代码转换器(实验报告)
数电实验1实验报告项目一：倒计时定时器1、设计修改方案（1）加入分频网络分频采用74290芯片10分频级联，由于试验箱自身晶振提供50MHZ的时钟信号，所以需要利用分频分出500HZ用于扫描网络，分出1HZ用于计时器（2）首先用74244过7446接入8位数码管的a至g（3）实现60秒以内任意输入在十位和各位的74192计数器的指数端连接4个拨码开关，这样就可以随意输入倒计时的初始数值2、实验数据及仿真分析（1）完整电路图（附后）（2）仿真波形不接数码管译码器的数字结果：初始值为78可以看到十位数字从设定的7逐次递减为6、5、4…..，而各位在十位减1的周期内由9、8、7…逐次减为0。
符合倒计时定时器的要求。
且在计数减为00时，停止计时，指示灯由低电平转为高电平。
接译码器后数码管段选模拟波形：初始值78根据7段数码管的亮灭规律也可以看出，个位十位轮流显示，十位1、2、3号管亮显示为数字“7”，各位7段数码管全亮显示数字“8”，随后十位“7”在一段时间内不变，各位从数字“7”显示到数字“0（除7以外其他段数码管亮）”。
说明两位数码管显示正确。
（3）硬件测试管脚分配如下：由于拨码开关一共8个，置数开关S1，暂停开关S2占去两个，就只剩下6个拨码开关用来控制设置初始值。
由于要求60S以内，所以十位最高位和次高位默认接地，这样十位最多只能到6，各位4位个再用4个拨码开关进行控制，既可以完成60S以内任意数字设为初始计数值。
另外将计数停止口led1接13管脚，若计数结束，则红色LED灯全亮。
硬件测试：将电路按上述管脚分配拷入试验箱，拨码开关全关闭时，最左边两位数码管亮并显示两个数字“0”。
十位两位拨码开关拨为“10”，十位显示为4，各位的4位拨码开关拨为“0101”，各位显示数字“5”，此时计数器显示初始值为“45”，将S1分配的置数开关（右数第一个）由0拨为1，计时器从45变为44、43、42、41、40、39、38…..倒计时正常，将S2分配的暂停开关（右数第二个）由0拨为1，计时器停止到24不动，拨回后则继续由24开始倒计时。
8421码到余三循环码的转换电路仿真课设报告材料
东北大学分校计算机与通信工程院电子线路课程设计具有数显的数码转换电路（8421码—余3循环码）课程设计任务书专业：通信工程学号：4101015 学生：吴玉新设计题目：具有数显的码制转换电路8421码—余3循环码一、设计实验条件高频实验室二、设计任务及要求1. 要求输入为8421码。
输出为余三循环码2. 输出要具有数显功能三、设计报告的容1.前言数字电路课程设计是继“数字电路”课后开出的实践环节课程其目的是训练学生综合运用学过的数字电路的基本知识独立设计比较复杂的数字电路能力。
设计建立在硬件和软件两个平台的基础上。
硬件平台是可编程逻辑器件所选器件可保存在一片芯片上设计出题目要求的数字电路。
软件平台是multisim通过课程设计学生要掌握使用EDA电子设计自动化工具设计数字电路的方法包括设计输入便宜软件仿真下载及硬件仿真等全过程。
数字电路课程设计在于更好的让学生掌握这门课程并且了解其实用性知道该门课程和我们的生活息息相关并且培养学生的动手能力让学生对该门课程产生浓厚的兴趣。
2.设计容及其分析（1）方案一1.设计思路设计8421转余三循环码主要是考虑怎样找到二者之间的联系。
列出真值表后，根据值为1的那些项列出表达式，用最小项之和表示。
然后根据卡诺图进行化简，得出最简表达式。
最后根据表达式，在Multisim上画图仿真，用灯的灭（表示0）和亮（表示1）来表示码制的转换。
即可得到8421码对余三循环码的转换。
真值表：表1 8421转余三循环码真值表根据真值表得出表达式：X4=A——CX3=B——C——+ A——BCD+A——B——D——X2=A B——C——D——+A——B+A——C+A——DX1=A B——C——+A——BD+A——BC根据表达式画出逻辑电路图：图0 8421码转余3循环码逻辑电路图2.所用主要器件及芯片1.电源；2.导线若干，开关4个；3.白炽灯（5v 1w）4个；4.芯片：74ls04 2片74ls08 1片74ls11 2片74ls20 1片74ls32 2片3.线路运行介绍J1.J2.J3.J4端为输入8421码端，J1端是最高位，依次下排。
实验三 加法器及译码显示电路
四、实验原理
四、实验原理
2、用74LS48和共阴极LED数码管组成译码显示电路。
图3-2 数码管引脚图
四、实验原理
2、用74LS48和共阴极LED数码管组成译码显示电路。
在实验1的基础上，再进一步完成译码显示功能。表3-2中 的W，X，Y，Z作为译码器的输入，将译码器的输出接至数 码管，显示十进制数码。将数码管显示的十进制数填入表3-3 中。（注：74LS48译码器的输出a~h首先通过导线接至七段数 码管显示模块区上方的A7~A0插孔，然后将跳线J1通过排线 接至七段数码管显示模块区的跳线JX1，此时完成七段数码管 的段选；另取一根导线，一端接逻辑开关插孔，一端接七段 数码管显示模块区上方的P20插孔。通过排线连接跳线J6与跳 线JX2。因实验箱上七段数码管均为共阴极数码管，所以接数 码管位选的逻辑开关应给低电平，此时连接好电路，数码管 LEቤተ መጻሕፍቲ ባይዱ1被选中用于显示一位十进制数）
四、实验原理
五、芯片引脚图
六、实验报告要求
1. 写出实验内容与步骤，画出逻辑图。 2. 整理实验记录，并对结果进行分析。
六、实验报告要求
1、要求使用长江大学标准实验报告纸。报告纸上的姓 名、实验日期、房间、班级、序号、周次、星期和 指导教师等内容都要写完整。 2、实验报告应包含如下部分：
① 实验名称 ② 实验目的 ③ 实验器材 ④ 实验原理 ⑤ 实验步骤 ⑥ 实验结果 ⑦ 实验体会
四、实验原理
1、用4位二进制加法器74LS83实现余3码到8421码的转换。
设计一个用4位二进制加法器74LS83实现余3码到 8421码的转换电路。表3-2给出了将余3码转换成8421 码的真值表，其中A、B、C、D为加数，W、X、Y、 Z为和数。在实验箱上安装电路，检查实验电路接线 无误之后接通电源。测试所设计转换器的功能。实验 前在逻辑图上标出被加数的数值。实验时通过开关输 入余3码，通过观察发光二极管的状态，验证转换是否 正确。
8421BCD码与余三码的相互转换
数字逻辑电路》课程设计报告书题目名称：余三码和8421BCD码相互转化的逻辑电路学院：专业：机电工程学院电子信息工程班级：2016 级 1 班学号：1X01131XXX 姓名：XXX指导教师：XXX2018 年 6 月课程设计报告书1. 掌握组合逻辑电路的基本概念与结构。
2. 认识基本门电路 74LS08、74LS32、 74LS04、74LS48、 74LS27、74LS86的各端口，并能够正确的使用。
3. 了解 8421BCD 码转换成余 3 码及余 3码转换成 8421BCD 码的工作原理， 调试及故障排除方法。
4. 掌握芯片间的逻辑关系，准确的进行连线。
设计内容：使用“与”门（ 74LS08）、“或”门（ 74LS32）、非门（ 74LS04）、 七段数码管译码器驱动器（ 74LS48）、三输入“或”门 74LS27、“异或门”74LS86，设计 8421BCD 码转换成余 3 码及余 3 码转换成 8421BCD 码。
根据题意，要将 8421BCD 码转换成余 3 码及余 3码转换成 8421BCD 码 就必须得根据转换的规则来实现。
其中 8421BCD 码转换成余三码时， 8421BCD 码有0000—0110七种输入，另外有 1101—1111是 3 种输入，这三 种输入转换成余三码后用单个数码管无法进行显示； 余 3 码转换成 8421BCD 码时，余三码有0011—1111十三种输入，另外有 0000—0010 是三种输入单 一数码管无法显示的， 因此我们可以用这些无关小项来化简逻辑函数， 从而 得到优化的逻辑电路，正确的完成设计的要求。
功能说明：设 计 目 的设计 内容 及功能 说明集成电路名称及引脚符号74LS08 与门 74LS32 或门74LS27 三输入“或”74LS04 非门门设计内容及功能说明74LS48 七段数码管译码器驱动器8421BCD码转余3 码”设计步骤余3 码转8421BCD码”根据卡诺图，逻辑函数化简结果如下所示8421BCD码转余3 码”O3(A,B,C, D) A BD BC O2( A,B,C, D) BC BCDBD O1( A,B,C, D) CD CD O0( A,B,C,D) D “余3 码转8421BCD码” Y3(A,B,C, D) AB ACDY2(A,B,C, D) BC BCD BCD Y1(A, B,C,D) CDCD Y0(A, B,C,D) D 4. 画出组合逻辑电路设计步骤5. 调试从 A,B,C,D 端输入 8421BCD 码得到的 O3，O2，O1，O0和输入余 3 码得到的Y3，Y2，Y1，Y0如图所示，与预期结果相同。
数字电路与逻辑设计实验报告
竭诚为您提供优质文档/双击可除数字电路与逻辑设计实验报告篇一：北邮数字电路与逻辑设计实验报告北京邮电大学数字电路与逻辑设计实验报告学院：班级：姓名：学号：实验一QuartusII原理图输入法设计与实现一、实验目的：(1)熟悉QuartusII原理图输入法进行电路设计和仿真；(2)掌握QuartusII图形模块单元的生成与调用；(3)熟悉实验板的使用；二、实验所用器材：(1)计算机；(2)直流稳压电源；(3)数字系统与逻辑设计实验开发板。
三、实验任务要求(1)用逻辑门设计实现一个半加器，仿真验证其功能，并生成新的半加器图形模块单元。
(2)用(1)中生成的半加器模块和逻辑门设计实现一个全加器，仿真验证其功能，并下载到实验板测试，要求用拨码开关设定输入信号，发光二极管显示输出信号。
(3)用3线-8线译码器（74Ls138）和逻辑门设计实现函数,仿真验证其功能，并下载到实验板测试。
要求用拨码开关设定输入信号，发光二极管显示输出信号。
四、实验原理图及仿真波形图(1)半加器半加器原理图仿真波形仿真波形图分析:根据仿真波形对比半加器真值表，可以确定电路实现了半加器的功能。
但我们也可以发现输出so出现了静态功能冒险，要消除该冒险可以加入相应的选通脉冲。
（2）全加器全加器原理图仿真波形仿真波形图分析：根据仿真波形对比半加器真值表，可以确定电路实现了全加器的功能(2)741383线-8线译码器原理图仿真波形图仿真波形图分析;当且仅当Abc输入为000、010、100、111时，F=1,可知电路实现了函数。
实验二用VhDL设计与实现组合逻辑电路一、实验目的：（1）熟悉用VhDL语言设计时序逻辑电路的方法；（2）熟悉用QuartusII文本输入法进行电路设计；（3）熟悉不同的编码及其之间的转换。
二、实验所用器材：（1）计算机；（2）直流稳压电源；（3）数字系统与逻辑设计实验开发板。
三、实验任务要求（1）用VhDL语言设计实现一个共阴极7段数码管译码器；（2）用VhDL语言设计一个8421码转余三码的代码转换器；（3）用VhDL语言设计设计一个四位2进制奇校验器。
实验十五 BCD码转换电路设计
实验十五BCD码转换电路设计
一、实验目的
1. 加深对8421 BCD码的认识。
2. 用硬件描述语言设计较复杂的电路。
3. 掌握综合性电路的设计方法。
二、实验原理
根据BCD码的编码思想，对应于0～9的十进制数由4位二进制数0000～1001表示。
本实验通过对8个电平开关进行BCD码编码，8个电平开关分2组（4位为1组），两组BCD码对应的十进制数用两位数码管分别表示出来（0～9，大于9显示“—”），电平开关按下相应的位置1。
三、实验内容
1. 用硬件描述语言完成BCD码转换电路设计。
2. 利用课余时间设计一个用其它编码方式编码的转换电路。
四、预习要求
1. 了解8421 BCD码的编码方式。
2. 熟悉利用硬件描述语言实现BCD码转换电路设计的方法。
五、实验步骤
1. 打开Quartus II软件环境，新建一个项目，然后新建VHDL文本文件，在文本编辑区
内输入BCD码转换电路程序（可参考系统附带光盘中的实验例程十五）。
2. 连接对应排线，插座J003与J101连接，J002与J102连接，J006与J103连接（此处
排线的接法是按照实验系统附带的光盘上，所附实验例程中引脚的分配情况连接排线的，学生可根据自己在实际设计中的引脚分配情况决定排线的连接）。
3. 编译。
4. 分配管脚。
5. 后编译。
6. 下载并运行程序,观察实验结果。
六、完成本实验的各部分内容后，写出实验的总结报告。
实验八 异步8421BCD计数器电路仿真实验
实验八异步8421BCD计数器电路仿真实验一、实验目的1、用逻辑门和JK触发器构成异步8421BCD计数器。
2、验证其逻辑功能。
二、实验环境1、计算机。
2、Electronics Workbench 软件。
3、器件：四个JK触发器、译码管、与门、逻辑分析仪、时钟源、电源。
三、实验内容及步骤图3-8 电路图将各级饮品的J、K接高电平，启动电路，观察译码数码管是否从0到9循环变化，并打开逻辑分析仪面板，看Q1，Q2，Q3，Q4的波形。
附：8421BCD计数器电路仿真实验1.实验原理：异步8421BCD计数器，是由4个JK触发器构成的。
若初始状态Q^n4Q^n3 Q^n2 Q^n1=0000，在CP脉冲作用下Q^n+1=1，Q1为上跳使后3级触发器都保持不变。
再将0001作为当前状态，第二个CP脉冲使Q^n+11=0，Q1的下降沿送到CP2和CP4处。
J2= Q^n4反=1，K2=1则Q^n+12=1，Q2上跳使Q3保持不变，而J4=1，K4=1，因此Q1下跳使Q4置0也不变，状态变为0010。
当Q^n4 Q^n3 Q^n2 Q^n1=1001时，CP的作用使Q^n+1=0，Q1由1变为0使CP2和CP4下跳，此时J2=Q4=0，J4=0，K4=0，则Q2保持0不变，而Q4由1 变为0状态，Q2状态不变使Q3也保持不变，其下一状态为0000回到初始状态。
异步8421BCD计数器状态转移表1：2、实验内容及结果分析：进入实验仿真，将各级饮品的J、K接高电平，启动电路，观察译码数码管是否从0到9循环变化，并打开逻辑分析仪面板，看Q1，Q2，Q3，Q4的波形。
逻辑分析仪显示结果如下图所示：（1）、由图可知Q1，Q2，Q3，Q4的波形图在逐个往后推移。
（2）、我们看到数码管的数字变换是由0 9逐个变换的。
此实验结果与实验原理的叙述及计数器状态转移表相吻合。
8421码到余三循环码的转换电路仿真课设报告
东北大学秦皇岛分校计算机与通信工程院电子线路课程设计具有数显的数码转换电路（8421码—余3循环码）课程设计任务书专业：通信工程学号：4101015 学生姓名：吴玉新设计题目：具有数显的码制转换电路8421码—余3循环码一、设计实验条件高频实验室二、设计任务及要求1. 要求输入为8421码。
输出为余三循环码2. 输出要具有数显功能三、设计报告的内容1.前言数字电路课程设计是继“数字电路”课后开出的实践环节课程其目的是训练学生综合运用学过的数字电路的基本知识独立设计比较复杂的数字电路能力。
设计建立在硬件和软件两个平台的基础上。
硬件平台是可编程逻辑器件所选器件可保存在一片芯片上设计出题目要求的数字电路。
软件平台是multisim通过课程设计学生要掌握使用EDA电子设计自动化工具设计数字电路的方法包括设计输入便宜软件仿真下载及硬件仿真等全过程。
数字电路课程设计在于更好的让学生掌握这门课程并且了解其实用性知道该门课程和我们的生活息息相关并且培养学生的动手能力让学生对该门课程产生浓厚的兴趣。
2.设计内容及其分析（1）方案一1.设计思路设计8421转余三循环码主要是考虑怎样找到二者之间的联系。
列出真值表后，根据值为1的那些项列出表达式，用最小项之和表示。
然后根据卡诺图进行化简，得出最简表达式。
最后根据表达式，在Multisim上画图仿真，用灯的灭（表示0）和亮（表示1）来表示码制的转换。
即可得到8421码对余三循环码的转换。
真值表：表1 8421转余三循环码真值表根据真值表得出表达式：X4=A ——CX3=B ——C ——+ A ——BCD+A ——B ——D ——X2=A B ——C ——D ——+A ——B+A ——C+A ——DX1=A B ——C ——+A ——BD+A ——BC根据表达式画出逻辑电路图：图0 8421码转余3循环码逻辑电路图2.所用主要器件及芯片1.电源；2.导线若干，开关4个；3.白炽灯（5v 1w）4个；4.芯片：74ls04 2片74ls08 1片74ls11 2片74ls20 1片74ls32 2片3.线路运行介绍J1.J2.J3.J4端为输入8421码端，J1端是最高位，依次下排。
数字逻辑课程设计余3码转换成8421 BCD 码
学号：课程设计题目余3码转换成8421 BCD 码学院计算机科学与技术专业计算机科学与技术班级姓名指导教师2010 年06 月24 日课程设计任务书学生姓名拉巴珠久学生专业班级计算机0806指导教师黄靖学院名称计算机科学与技术学院一、题目：余3码转换成8421 BCD 码原始条件：使用“与”门( 74 LS 08 )、“或”门( 74 LS 32 )、非门( 74 LS 04 )，设计余3码转换成8421 BCD 码。
二、要求完成设计的主要任务如下：1．能够运用数字逻辑的理论和方法，把时序逻辑电路设计和组合逻辑电路设计相结合，设计一个有实际应用的数字逻辑电路。
2．使用同步时序逻辑电路的设计方法，设计余3码转换成8421 BCD 码。
写出设计中的三个过程。
画出课程设计图。
3．根据74 LS 08、74 LS 32、74 LS 04集成电路引脚号，在设计好的余3码转换成8421 BCD 码电路图中标上引脚号。
4．在试验设备上，使用74 LS 08、74 LS 32、74 LS 04集成电路连接、调试和测试余3码转换成8421 BCD 码电路。
指导教师签名：20 年月日系主任（责任教师）签名：20 年月日1设计目的1．掌握组合逻辑电路的基本概念与结构。
2．认识基本门电路74LS08、74LS32、74LS04的各端口，能够正确的使用。
3．了解余3码转换成8421BCD码的工作原理，调试及故障排除方法。
2设计要求1．能够运用数字逻辑的理论和方法，把时序逻辑电路设计和组合逻辑电路设计相结合，设计一个有实际应用的数字逻辑电路。
2．使用同步时序逻辑电路的设计方法，设计余3码转换成8421 BCD 码。
写出设计中的三个过程。
画出课程设计图。
3．根据74 LS 08、74 LS 32、74 LS 04集成电路引脚号，在设计好的余3码转换成8421 BCD 码电路图中标上引脚号。
4．在试验设备上，使用74 LS 08、74 LS 32、74 LS 04集成电路连接、调试和测试余3码转换成8421 BCD 码电路。
(电子-电路)奇偶校验,2421码转换余三码,4bit二进制转格雷码电路设计说明
则将二进制码转换成格雷码G3G2G1G0
A⊕B = AB' + A'B
3.2 4-bit格雷码转二进制电路
假设格雷码是G3G2G1G0，在格雷码的前面补一个 空位，记作A4
则将格雷码转换成二进制A3A2A1A0
3.3 深入：比较两个电路，如果引入控制端S，当S 为1时，B2G（二进制转换为格雷码），S=0时， G2B，如何设计？
则波形图如下所示：
1.2接收到的1组数据存储从A8-A0,其中假设A8是校验位， 设计一个校验电路电路（可以用异或门构建），如果校验 出错就点亮LED。（提示 A1⊕A2⊕-----⊕A8=?）
2、设计电路，画出电路图，实现将4位2421码转换 为余3码。分别采用无关项设计和不采用无关项设计 实现，说明使用无关项的时候的设计会有什么问题， 不使用无关项设计的时候怎么设计合理.
(提示：画真值表，卡诺图化简，然后画电路图)
1、先画出卡诺图化简：
①采用无关项
画出电路图：
②不采用无关项
卡诺图化简：
②不采用无关项
卡诺图化简：
②不采用无关项
画出电路图:
使用无关项的时候有可能发生静态冒险。
3 利用异或门设计：4-bit二进制转格雷码电路；4-bit格雷 码转二进制电路；说说你的设计中使用了哪些异或运算的定 理，n-bit的转换电路最少需要多少个异或门；深入：比较两 个电路，如果引入控制端S，当S为1时，B2G（二进制转换为 格雷码），S=0时，G2B，如何设计？
数电第二次研讨课
205组
1、假设计算机的UART串行通信采用1位起始位0， 8位数据位，1位偶校验位，1位停止位进行通信。 假如发送的数据是0xA1，请画出波形图。(偶校验 要求数据位与校验位这9位的1的个数是偶数)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
东北大学秦皇岛分校计算机与通信工程院
电子线路课程设计
具有数显的数码转换电路（8421码—余3循环码）
课程设计任务书
专业：通信工程学号：4101015 学生姓名：吴玉新
设计题目：具有数显的码制转换电路8421码—余3循环码一、设计实验条件
高频实验室
二、设计任务及要求
1. 要求输入为8421码。
输出为余三循环码
2. 输出要具有数显功能
三、设计报告的内容
1.前言
数字电路课程设计是继“数字电路”课后开出的实践环节课程其目的是训练学生综合运用学过的数字电路的基本知识独立设计比较复杂的数字电路能力。
设计建立在硬件和软件两个平台的基础上。
硬件平台是可编程逻辑器件所选器件可保存在一片芯片上设计出题目要求的数字电路。
软件平台是multisim通过课程设计学生要掌握使用EDA电子设计自动化工具设计数字电路的方法包括设计输入便宜软件仿真下载及硬件仿真等全过程。
数字电路课程设计在于更好的让学生掌握这门课程并且了解其实用性知道该门课程和我们的生活息息相关并且培养学生的动手能力让学生对该门课程产生浓厚的兴趣。
2.设计内容及其分析
（1）方案一
1.设计思路
设计8421转余三循环码主要是考虑怎样找到二者之间的联系。
列出真值表后，根据值为1的那些项列出表达式，用最小项之和表示。
然后根据卡诺图进行
化简，得出最简表达式。
最后根据表达式，在Multisim上画图仿真，用灯的灭（表示0）和亮（表示1）来表示码制的转换。
即可得到8421码对余三循环码的转换。
真值表：
表1 8421转余三循环码真值表
根据真值表得出表达式：
X4=A——C
X3=B——C——+ A——BCD+A——B——D——
X2=A B——C——D——+A——B+A——C+A——D
X1=A B——C——+A——BD+A——BC
根据表达式画出逻辑电路图：
图0 8421码转余3循环码逻辑电路图
2.所用主要器件及芯片
1.电源；
2.导线若干，开关4个；
3.白炽灯（5v 1w）4个；
4.芯片：
74ls04 2片
74ls08 1片
74ls11 2片
74ls20 1片
74ls32 2片
3.线路运行介绍
J1.J2.J3.J4端为输入8421码端，J1端是最高位，依次下排。
其中ABCD四块高低电平为控制8421码制的输入1代表高电平0代表低电平。
灯X1、X2、
X3、X4分别代表余三循环码的四位高低电平，灯亮代表高电平1，灯灭代表低电平0。
4.各模块图
图1 8421码高低电平控制端
图2 芯片及其引脚
图3 余三码高低电平输出端
5.仿真电路
如图
图4 8421转余三循环码仿真电路
图5 输入为8421码制的0111时输出为相对应的余三码制的应为1111
6.结论
该仿真电路可以实现8421码制转换余三循环码的具有数显数码转换电路。
（2）方案二
（1）设计思路
设计8421转余三循环码主要是考虑怎样找到二者之间的联系。
余3循环码，是8421码转换为格雷码后，去处前三项所得。
一般的，普通二进制码与格雷码可以按以下方法互相转换：
二进制码->格雷码（编码）：从最右边一位起，依次将每一位与左边一位异或（XOR），作为对应格雷码该位的值，最左边一位不变（相当于左边是0）。
所以，根据表1，我们可以知道，余3循环码即余3码的格雷码。
利用加法器74LS283，我们可以直接得到8421码对余3码的转换。
再利用异或门74LS86即可得出余3循环码。
这样一来，我们仅仅用它们之间的关系来设计电路，而不用根据表达式来得出余3循环码。
在Multisim上画图仿真，用灯的灭（表示0）和亮（表示1）来
表示码制的转换。
即可得到8421码对余三码循环的转换。
真值表：
表1 各种码制的真值表
根据真值表得出表达式：
X4=A——C
X3=B——C——+ A——BCD+A——B——D——
X2=A B——C——D——+A——B+A——C+A——D
X1=A B——C——+A——BD+A——BC
（2）所用主要器件及芯片
1.电源；
2.导线若干，电平开关4个；
3.白炽灯（5v 1w）4个；
4.芯片：74LS283 1片
74LS84 1片
（3）线路运行介绍
J1端为输入8421码端。
黑键位在下表示低电平，在上表示高电平。
灯X1、X2、X3、X4分别代表余三循环码的四位高低电平，灯亮代表高电平1，灯灭代
表低电平0。
4.各模块图
图1 8421码高低电平控制端
图2.1 74S283芯片及其引脚
图2.2 74LS86芯片及其引脚
图3 余三循环码高低电平输出端
（4）仿真电路
如图
图4 8421转余三循环码仿真电路
图5 输入为8421码制的0111时输出为相对应的余三码制的应为1111
6.结论
该仿真电路可以实现8421码制转换余三循环码的具有数显数码转换电路。
四.心得与收获
1、经过一段时间的探索学习对于multisim软件有了大概的认识和掌握，知道了怎样去运行操作该软件，学会了基本的仿真练习。
2、连接电路过程中出现了不少错误，错接，漏接等，通过多次的查漏补缺，最终解决了这些问题，成功的仿真完成，开拓了自己的思维，也巩固了原本一知半解的知识。
3、在几个同学同学的商讨下筛选了合适的芯片少走了许多弯路。
4，从这次课设中学到了团队的力量很重要，每人出一份力，可以达到事半功倍的效果，成功的做好一件事。
5，经过几次电路仿真的的设计，懂得了善于探索，去发掘总会有意想不到的结果，比如这次的设计，刚开始我们觉得设计有点复杂，当然刚开始我们设计出来的电路很复杂的，但通过我们一次一次的探索学习，一次比一次的电路要简单，最后得到了最贱的电路，仿真成功。
回顾起此课程设计至今我仍感慨颇多，从理论到实践在这段时间里可以说得是苦多于甜，但是可以学到很多很多的东西，比如课本的知识，以及软件的运用，不仅巩固了以前所学过的知识而且学到了很多在书本上所没有学到过的知识。
通过这次课程设计使我懂得了理论与实际相结合是很重要的，只有理论知识是远远不够的，只有把所学的理论知识与实践相结合起来从理论中得出结论才能真正为社会服务，从而提高自己的实际动手能力和独立思考的能力。
在设计的过程中遇到问题可以说得是困难重重但可喜的是最终都得到了解决。
实验过程中也对团队精神的进行了考察，让我们在合作起来更加默契在成功后一起体会喜悦的心情。
果然是团结就是力量，只有互相之间默契融洽的配合才能换来最终完美的结果。
此次设计也让我明白了思路有什么不懂不明白的地方要及时请教或上网查询，只要认真钻研动脑思考动手实践就没有弄不懂的知识，收获颇丰。
总之，这次实习给我带来了很大的收获，同时也给我带来了很大的快乐，再一次感谢学校给我们提供了一个学习锻炼的机会，和老师对我们的辛勤付出、
叮嘱，这对我们以后的工作和学习都有很好的作用。
五参考文献
【1】阎石：《数字电子技术基础》（第四版）北京：高等教育出版社，1998.12（2008重印）
【2】数字电路实验报告册；东北大学秦皇岛分校出版。
六、设计时间与安排
1、设计时间：2周
2、设计时间安排：
熟悉实验设备、收集资料：2 天
设计图纸、实验、计算、程序编写调试：5 天
编写课程设计报告：2 天
答辩： 1 天。
