石油化工设计中管道的应力分析

石油化工设计中管道的应力分析

石油化工设计中管道的应力分析在石油化工设备和管道设计中,管道的应力分析是至关重要的一部分。

管道在输送化工产品、原油和天然气等流体过程中承受着巨大的压力和温度变化,因此对管道的应力进行准确的分析和评估是确保设备安全稳定运行的关键。

本文将就石油化工设计中管道的应力分析进行探讨,包括管道的应力来源、应力分析的方法以及如何通过应力分析来优化管道设计。

一、管道应力的来源管道在石油化工生产和运输中承受着各种不同类型的应力,主要包括以下几种:1. 内压力应力:当管道内输送流体时,流体对管道内壁产生压力,这种压力会导致管道内壁产生拉伸应力。

根据管道内部流体的压力大小和管道壁厚度,可以通过公式计算出内压力应力。

2. 外压力应力:当管道埋设在地下或者受到外部负荷作用时,管道外表面会受到外部压力的影响,产生外压力应力。

外压力应力的大小取决于埋深以及地下土壤或其他外部负荷的性质。

3. 温度应力:在石油化工生产中,管道内流体的温度会经常发生变化,管道壁由于温度变化而产生热应力。

当温度升高时,管道会受到膨胀,产生热膨胀应力;当温度降低时,管道会受到收缩,产生热收缩应力。

4. 惯性应力:当管道受到流体在流动中带来的冲击或者振动负荷时,管道会受到惯性应力的作用。

这种应力通常在管道系统启停或者调节流量时发生。

以上几种应力来源综合作用于管道中,会使得管道处于复杂的受力状态,因此需要进行系统的应力分析来保证管道的安全可靠运行。

二、管道应力分析的方法1. 弹性理论分析法:弹性理论分析法是管道应力分析常用的一种方法。

它基于弹性力学理论,通过有限元分析或者解析力学方法,对管道受力、应力分布和应力集中进行计算和分析。

这种方法可以较为准确地预测管道在各种受力情况下的应力状态,但需要复杂的数学计算和较高的专业知识。

2. 经验公式法:经验公式法是一种简化的应力分析方法,常用于一些简单的管道系统。

通过经验公式计算内压力应力、外压力应力和温度应力,并考虑到管道的材料性能和工作条件,可以得到初步的应力估计。

管道应力分析

管道应力分析

管道应力分析
管道应力分析是一种普遍存在的、涉及多项工程设计技术的实用工程方法。

它的目的是为了评估管道系统的机械特性,以满足运行应力以及其它设计要求。

管道应力分析基本上是指在设计、构造和维护水力管道或管道网时,确定压力、载荷以及应力的分布情况。

管道应力分析的原则包括:收集所需的数据,如管道的长度、材质、特性、尺寸、结构和附件;应用结构力学原理,考虑管道配置、材料和运行参数,利用有限元分析、数值分析和扩展Q-T分析等工具,计算出管道的应力和变形;根据计算的应力及其比例,结合管道材料的断裂极限,判断管道是否能够承受设计要求的应力。

管道应力分析可以有效地帮助相关工程人员有效地了解管道的物理行为,从而更好地了解管道的设计特征,可以更准确地估算管道的运行安全性,并且可以有效地与设计团队进行有效沟通,解决可能存在的管道应力问题。

不仅如此,管道应力分析还可以帮助企业识别出其管道系统的弱点,如可能存在的不足的断面和支撑,从而设计出有效的结构及其它补救措施,使管道系统能够达到规定的要求。

总之,管道应力分析对于提高管道设计质量、提高工程经济性和保障管道系统的安全性具有重要意义。

压力管道应力分析基础理论

压力管道应力分析基础理论
≤Sy/2 或者S1-S3≤Sy
管道规范将S1-S3定义为“Stress Intensity”,他必 须小于材料的屈服极限
注:规范应力则是在S1-S3的基础上加入一些修正系 数
AECsoft
2019/11/14
规范公式与理论的关联
主应力永远按照大小排序,即S1>S2 > S3; SH(环向应力)通常是正值,规范要求使用SH来评定最小壁厚 径向应力为0,假设这里是第三主应力S3; 轴向应力SL,假设是正值,则在拉伸情况下,第一主应力是外
载荷产生的轴向应力分量及内压在轴向上的应力分量之和; 如果SL是负值,那么SL为第三主应力而SH为第一主应力。这
将产生一个更大的应力强度(SH-SL)。这种情况通常出现在 埋地管道的受压段当中。
AECsoft
2019/11/14
规范公式与理论的关联
因此,规范通常使用环向应力来校核壁厚,而将轴向应力用 于评定由持续性荷载引起的应力,我们称之为一次应力( Primary Stress)
剪应力理论的形式更为简单,结果更为保守。
AECsoft
2019/11/14
强度理论
管道应力分析程序通常计算应力强度(不同于规范 应力,以“Stress Intensity”表示)
CAESARII按照Tresca或Mises屈服条件来计算应力 强度,用户可以在配置菜单下选取;
规范默认使用Tresca——最大剪应力理论来进行计 算;
往复压缩机(泵)管道气(液)柱固有频率分析-----防止气 (液)柱共振; 往复压缩机(泵)管道压力脉动分析-----控制压力脉动值; 管道固有频率分析-----防止管道系统共振; 管道强迫振动响应分析-----控制管道振动及应力; 冲击荷载作用下管道应力分析-----防止管道振动和应力过大; 管道地震分析-----防止管道地震力过大。

管道应力基础知识

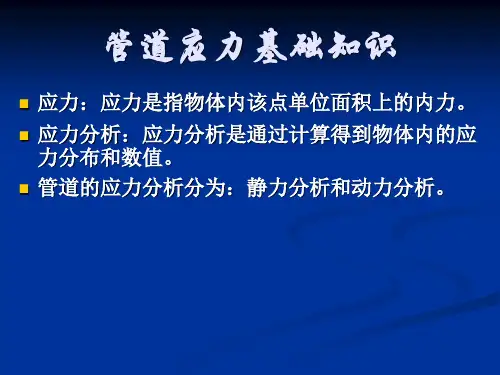

管道应力基础知识

改变管道的走向 选用波形补偿器或球形补偿器 选用弹簧支吊架 改变设备的布置(卧式容器固定端和滑动端换位)




补偿的方法有两种:自然补偿和补偿器补偿 补偿器种类有三种:Π型补偿器,波形补偿器和套管式补 偿器或球形补偿器。 Π形补偿器结构简单、运行可靠、投资少、在压力管道设 计中广泛使用,Π形补偿器尽量布置在两固定点中间,若 不能居中布置其与固定点的距离不应小于两固定点间距的 三分之一。为了防止管道横向位移过大,应在Π形补偿器 两侧设置导向架,导向架应与弯头有一定距离,以防止弯 头处弯曲应力过大。 波形补偿器能力大、占地小、但制造较为复杂,价格高, 适用于低压大直径管道。 套管式或球形补偿器因填料容易松弛,发生泄漏,因此很 少采用。在有毒及可燃介质管道中严禁采用
施工过程中产生
对二次应力无影响
管道端点位移
与管道连接的设备膨胀
用计算机程序或有关图表计算
管道振动
长期振动荷载
管道受往复式机泵的压力脉 动、两相流的压力脉动和机 泵喘振而引起的振动 基础较差
往复式机泵的进出口设置缓冲 罐或增加管道的刚度
设备或支架基础下沉
可能引起刚度对设备或支架的 作用力改变或法兰泄漏



管道支吊架的受力计算——为支吊架设计 提供依据; 管道上法兰的受力计算——防止法兰泄漏 管系位移计算——防止管道碰撞和支吊点 位移过大。

动力分析:
往复压缩机(泵)管道气(液)柱固有频 率分析——防止气(液)柱共振; 往复压缩机(泵)管道压力脉动分析—— 控制压力脉动值; 管道固有频率分析——防止管道系统共振;
作用在管道上的荷载一览表
荷载的种类 一次应力 内、外压力 在装置运行时产生, 装置运行时在操作温度下,管内 属长期静荷载 流体的内、外压 长期静荷载 短期静荷载 其中包括管道、阀门、管件、隔 热材料和流动介质的重量 管内气体或蒸汽,在停工时由于 大气的冷却,管内形成负压。由 于气温升高或太阳直射使管内压 力升高 管道安装完毕后,进行水压试验 或气压试验的荷载 降雪地区的室外管道 作用于室外管道 由地震引起的振动 机泵启动或关闭时,阀门快速启 闭时和蒸汽管道暖管时等 因为在运行条件下管内压力和温度 有种种变化,所以取最不利的压力 温度组合作为设计条件 应区分均布荷载和集中荷载 通常在应力分析中不考虑,必要时 设真空破坏器或安全阀防止管道破 坏 一般试验压力根据有关规范确定 按气象资料确定 一般根据气象资料按静力计算 一般根据有关资料按静力计算 在运行规程中设定机泵启动和关闭 的规定,蒸汽管暖管的规定,对大 口径的水泵出口设缓闭的逆止阀, 以减少冲击荷载 荷载特点 荷载来源 注

压力管道应力分析

压力管道应力分析

压力管道应力分析引言压力管道作为输送流体的重要管线,承受的压力和温度都是极高的。

这样就会导致管道中的应力和变形问题,从而产生一定的安全隐患。

因此,对于压力管道的应力分析就显得尤为重要。

压力管道的应力压力管道在运行过程中,会受到各种力的作用,如内压、重力、支架反力、温度等,这些力作用在管道上,就会造成管道内部的应力,如轴向应力、周向应力、径向应力等。

•轴向应力轴向应力是指管道轴向方向的应力,通常是指由流体作用产生的内压力和拉力两部分的影响。

在管道内部,如果内压力太大,轴向应力就会增大,会导致管道的卡铁暴力现象。

•周向应力周向应力是指管道周向方向的应力,主要受到流体和温度两个因素的影响。

当管道内部温度升高,周向应力也会随之升高,如果超过极限值,就可能导致管道的破裂。

•径向应力径向应力是指与管道中心轴线垂直方向的应力,通常是由于弯曲、扭转等变形所引起的。

如果弯曲半径过小或者存在缺陷,就会导致径向应力过大,从而容易引起管道的破裂。

压力管道应力分析压力管道应力分析是针对管道内各种应力进行综合分析的过程。

在分析的过程中,通常需要采用有限元分析等方法,通过建立合适的数学模型和计算,得出管道内部的应力情况和强度,并评估管道是否存在危险的可能性。

在进行应力分析时,一般需要考虑以下几个方面。

1. 材料力学性能材料力学性能直接影响管道的使用寿命和安全性。

因此,对于材料的强度、韧性、塑性等性能参数,都需要进行准确的测定和分析。

常见的材料包括石墨、钢铁、铝合金等。

2. 工况分析针对不同的工况,管道所受的力也会不同。

因此,在进行应力分析之前,需要准确确定工况参数,如内压、外界温度等,以便进行有针对性的分析。

3. 有限元分析有限元分析是应用计算机模拟技术,将管道模型分割成有限个小模型,通过对小模型的计算和组合,分析管道内部的应力和强度分布。

这种方法可以更直观地了解管道内部应力的变化情况,有效评估管道的安全性和强度。

压力管道应力分析是管道设计和使用过程中必不可少的环节。

管道应力分析

管道应力分析

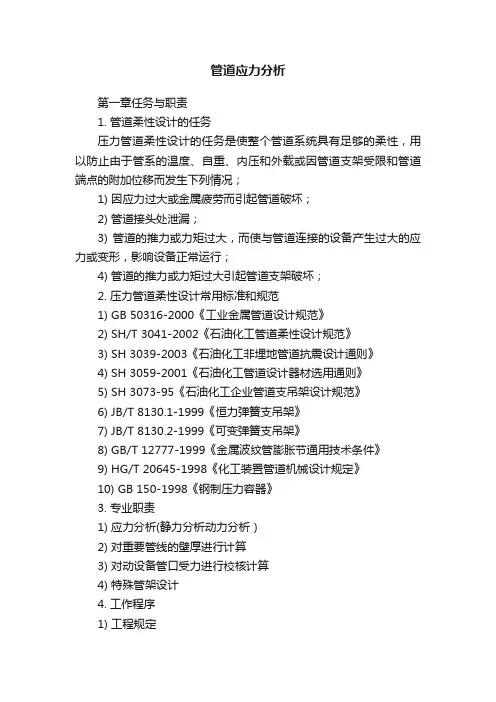

管道应力分析第一章任务与职责1. 管道柔性设计的任务压力管道柔性设计的任务是使整个管道系统具有足够的柔性,用以防止由于管系的温度、自重、内压和外载或因管道支架受限和管道端点的附加位移而发生下列情况;1) 因应力过大或金属疲劳而引起管道破坏;2) 管道接头处泄漏;3) 管道的推力或力矩过大,而使与管道连接的设备产生过大的应力或变形,影响设备正常运行;4) 管道的推力或力矩过大引起管道支架破坏;2. 压力管道柔性设计常用标准和规范1) GB 50316-2000《工业金属管道设计规范》2) SH/T 3041-2002《石油化工管道柔性设计规范》3) SH 3039-2003《石油化工非埋地管道抗震设计通则》4) SH 3059-2001《石油化工管道设计器材选用通则》5) SH 3073-95《石油化工企业管道支吊架设计规范》6) JB/T 8130.1-1999《恒力弹簧支吊架》7) JB/T 8130.2-1999《可变弹簧支吊架》8) GB/T 12777-1999《金属波纹管膨胀节通用技术条件》9) HG/T 20645-1998《化工装置管道机械设计规定》10) GB 150-1998《钢制压力容器》3. 专业职责1) 应力分析(静力分析动力分析)2) 对重要管线的壁厚进行计算3) 对动设备管口受力进行校核计算4) 特殊管架设计4. 工作程序1) 工程规定2) 管道的基本情况3) 用固定点将复杂管系划分为简单管系,尽量利用自然补偿4) 用目测法判断管道是否进行柔性设计5) L型U型管系可采用图表法进行应力分析6) 立体管系可采用公式法进行应力分析7) 宜采用计算机分析方法进行柔性设计的管道8) 采用CAESAR II 进行应力分析9) 调整设备布置和管道布置10) 设置、调整支吊架11) 设置、调整补偿器12) 评定管道应力13) 评定设备接口受力14) 编制设计文件15) 施工现场技术服务5. 工程规定1) 适用范围2) 概述3) 设计采用的标准、规范及版本4) 温度、压力等计算条件的确定5) 分析中需要考虑的荷载及计算方法6) 应用的计算软件7) 需要进行详细应力分析的管道类别8) 管道应力的安全评定条件9) 机器设备的允许受力条件(或遵循的标准)10)防止法兰泄漏的条件11)膨胀节、弹簧等特殊元件的选用要求12)业主的特殊要求13)计算中的专门问题(如摩擦力、冷紧等的处理方法)14)不同专业间的接口关系15)环境设计荷载16)其它要求第二章压力管道柔性设计1. 管道的基础条件包括:介质温度压力管径壁厚材质荷载端点位移等。
