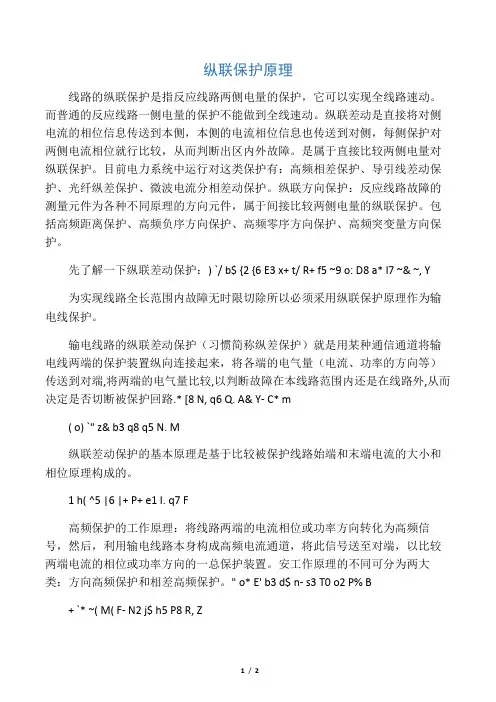

纵联保护原理线路的纵联保护是指反应线路两侧电量的保护，它可以实现全线路速动。
而普通的反应线路一侧电量的保护不能做到全线速动。
纵联差动是直接将对侧电流的相位信息传送到本侧，本侧的电流相位信息也传送到对侧，每侧保护对两侧电流相位就行比较，从而判断出区内外故障。
是属于直接比较两侧电量对纵联保护。
目前电力系统中运行对这类保护有：高频相差保护、导引线差动保护、光纤纵差保护、微波电流分相差动保护。
纵联方向保护：反应线路故障的测量元件为各种不同原理的方向元件，属于间接比较两侧电量的纵联保护。
包括高频距离保护、高频负序方向保护、高频零序方向保护、高频突变量方向保护。
先了解一下纵联差动保护：) `/ b$ {2 {6 E3 x+ t/ R+ f5 ~9 o: D8 a* l7 ~& ~, Y为实现线路全长范围内故障无时限切除所以必须采用纵联保护原理作为输电线保护。
输电线路的纵联差动保护（习惯简称纵差保护）就是用某种通信通道将输电线两端的保护装置纵向连接起来，将各端的电气量（电流、功率的方向等）传送到对端,将两端的电气量比较,以判断故障在本线路范围内还是在线路外,从而决定是否切断被保护回路.* [8 N, q6 Q. A& Y- C* m( o) `" z& b3 q8 q5 N. M纵联差动保护的基本原理是基于比较被保护线路始端和末端电流的大小和相位原理构成的。
1 h( ^5 |6 |+ P+ e1 I. q7 F高频保护的工作原理：将线路两端的电流相位或功率方向转化为高频信号，然后，利用输电线路本身构成高频电流通道，将此信号送至对端，以比较两端电流的相位或功率方向的一总保护装置。
安工作原理的不同可分为两大类：方向高频保护和相差高频保护。
" o* E' b3 d$ n- s3 T0 o2 P% B+ `* ~( M( F- N2 j$ h5 P8 R, Z光纤保护也是高频保护的一总原理是一样的只是高频的通道不一样一个事利用输电线路的载波构成通道一个是利用光纤的高频电缆构成光纤通道。
纵联保护的原理及通道
Im In Icd
比例制动差动保护判据 Im In k Im In
|Im+In|
Icd:应躲过正常运行不平衡 电流
Icd
采样误差、同步误差、
输电线路对地电容电流等
|Im-In|
原理介绍----差动保护
M Im
F IF
N In
M Im
N In F
IF
线路内部流出电流只成为动作电流
穿越性的电流只成为制动电流
电流差动保护的原理
（1）差动元件直接比较两侧电气量判断故障 （2）通过通道交换两侧电流量的波形（采样点）和相量， 通道将两侧交流回路联系起来
纵联差动保护基本原理
M Im Im In 0 In
N
*
M Im
*
F
In N
*
*
F
Im In IF
原理介绍----差动保护
差动保护判据
差动保护基本判据
采用光纤通道按相传送两侧电流量，本身具有选相 能力，不受系统振荡影响，在非全相运行中有选择地 快速动作，不受TV断线影响。
由于带有制动特性，可防止区外故障误动，不受失 压影响，不反应负荷电流，抗过渡电阻能力强。在短 线路上使用，不需要电容电流补偿功能。在同杆并架 线路上应用广泛。
纵联保护
• 纵联距离保护
检查通道是否良好
• 三、测试光功率及自环试验 • 第五步：将远端保护装置的尾纤通过珐琅盘自环，
若复用则在远端接口设备的电接口处自环，将 “专用光纤”控制字置0、“通道自环试验”控制 字置1，经一段时间观察，保护不能报通道异常告 警信号，同时通道状态中的各个状态计数器可能 偶尔会增加。 • 第六步：恢复正常运行时的定值，同时将通道恢 复正常运行时的连接，投入差动压板，保护装置 应该通道异常灯不亮，无通道异常信号。通道状 态中的各个状态计数器可能偶尔会增加
继电保护第四章-纵联保护
4. 输电线路纵联保护（Unit Protection）结构
继电保 护装置
通信设备
• 导引线 • 载波 • 光通信纤信道 • 微波
继电保 护装置
通信设备
继电保护装置
实现电气量采集并形成电气量特征，完成保护任务。
通信设备
将上述信息发送至对端的保护设备，同时接收对端保护发送的
信息并送至本端保护单元
通信信道
故障分量方向元件的特点
不受负荷状态的影响 不受故障点过渡电阻的影响 正、反方向短路时，方向性明确 无电压死区 不受系统振荡影响
（二） 闭锁式方向纵联保护
1. 工作原理
以高频通道经常无电流而在外部故障时发出闭
锁信号的方式构成。
闭锁信号
A1
B
2
3
闭锁信号
C
4
5
6D
F
对AB线路为外部故障，2处功率方向均为 负，发闭锁信号，1、2保护被闭锁。
导引线通信应用：
高压电网超短线路（几公里）。 用于变压器、发电机等电力设备和母线。
（二） 电力线载波通信
采用输电线路本身作为信息传输媒介，在传输电能的同时 完成两端信息的交换。 （一）通道的构成
1
2 76
3 45 89
3
2
4 5
67
98
1.传输线 2.阻波器 3.结合电容器 4.连接滤波器 5.高频电 缆 6.保护间隙 7.安全接地开关 8. 高频收发信机 9.保护 继电器
3. 电气元件故障时两端电气量的特征分析
所选电气量
区内故障 特征
区外或正常 运行时特征
保护原理
功率方向
均指向被保 护元件
一端指向被 保护元件反
纵联距离保护的原理及优缺点
纵联距离保护的原理及优缺点引言：纵联距离保护是电力系统中常用的一种保护方式，它通过测量电力线路两端电流和电压的差值，判断线路是否发生故障，从而实现对电力系统的保护。
本文将详细介绍纵联距离保护的原理、优点和缺点。
一、纵联距离保护的原理纵联距离保护是基于传输线特性的电流和电压相位关系建立的，其主要原理可概括为以下几点：1. 电力线路的电流和电压之间存在一定的相位差，而这个相位差与线路的长度和特性有关。
2. 在正常运行状态下，电流和电压的相位差是稳定的，而当线路发生故障时，电流和电压的相位差会发生变化。
3. 根据电流和电压相位差的变化情况，可以判断出线路是否发生故障以及发生故障的位置。
二、纵联距离保护的优点纵联距离保护具有以下几个优点：1. 灵敏性高：纵联距离保护可以快速检测到线路的故障，减少对电力系统的损害。
2. 可靠性强：纵联距离保护采用了先进的电流和电压测量技术，能够准确地判断线路的故障位置，提高电力系统的可靠性。
3. 抗干扰能力强：纵联距离保护采用了差动测量原理，能够有效地抵抗电力系统中的干扰信号，提高保护装置的稳定性。
4. 适用范围广：纵联距离保护适用于各种电力线路，无论是高压输电线路还是低压配电线路都可以使用。
三、纵联距离保护的缺点纵联距离保护也存在一些缺点，主要包括：1. 定位误差：由于电力线路的特性和故障类型的不同，纵联距离保护在故障定位方面可能存在一定的误差。
2. 受电力系统结构的影响：纵联距离保护的工作性能受到电力系统结构的影响，当电力系统结构发生变化时，纵联距离保护需要进行相应的调整和优化。
3. 对电力系统的负荷变化敏感：纵联距离保护对电力系统的负荷变化比较敏感，当负荷变化较大时，保护装置可能会误判线路故障。
结论：纵联距离保护是一种常用的电力系统保护方式，它通过测量电流和电压的差值来判断线路是否发生故障。
纵联距离保护具有灵敏性高、可靠性强、抗干扰能力强和适用范围广的优点，但也存在定位误差、受电力系统结构影响和对负荷变化敏感的缺点。

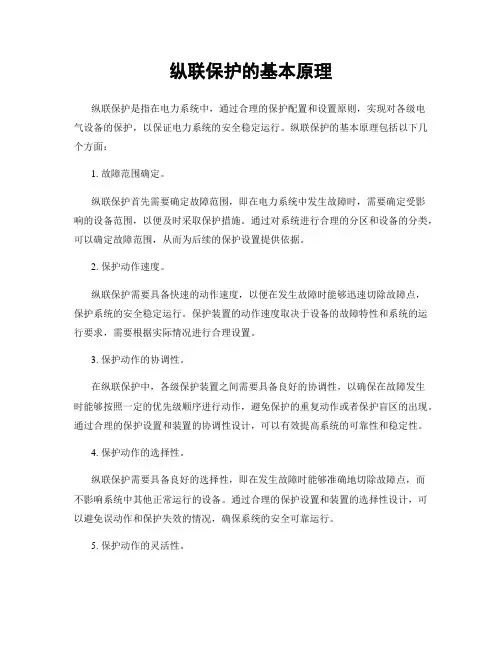

纵联保护的基本原理
纵联保护的基本原理纵联保护是指在电力系统中，通过合理的保护配置和设置原则，实现对各级电气设备的保护，以保证电力系统的安全稳定运行。
纵联保护的基本原理包括以下几个方面：1. 故障范围确定。
纵联保护首先需要确定故障范围，即在电力系统中发生故障时，需要确定受影响的设备范围，以便及时采取保护措施。
通过对系统进行合理的分区和设备的分类，可以确定故障范围，从而为后续的保护设置提供依据。
2. 保护动作速度。
纵联保护需要具备快速的动作速度，以便在发生故障时能够迅速切除故障点，保护系统的安全稳定运行。
保护装置的动作速度取决于设备的故障特性和系统的运行要求，需要根据实际情况进行合理设置。
3. 保护动作的协调性。
在纵联保护中，各级保护装置之间需要具备良好的协调性，以确保在故障发生时能够按照一定的优先级顺序进行动作，避免保护的重复动作或者保护盲区的出现。
通过合理的保护设置和装置的协调性设计，可以有效提高系统的可靠性和稳定性。
4. 保护动作的选择性。
纵联保护需要具备良好的选择性，即在发生故障时能够准确地切除故障点，而不影响系统中其他正常运行的设备。
通过合理的保护设置和装置的选择性设计，可以避免误动作和保护失效的情况，确保系统的安全可靠运行。
5. 保护动作的灵活性。
纵联保护需要具备一定的灵活性，即能够根据系统的运行状态和故障情况进行动作的调整和变化。
通过合理的保护设置和装置的灵活性设计，可以适应系统运行的不同工况和故障情况，保证系统的安全稳定运行。
综上所述，纵联保护的基本原理包括确定故障范围、保护动作速度、保护动作的协调性、保护动作的选择性和保护动作的灵活性。
