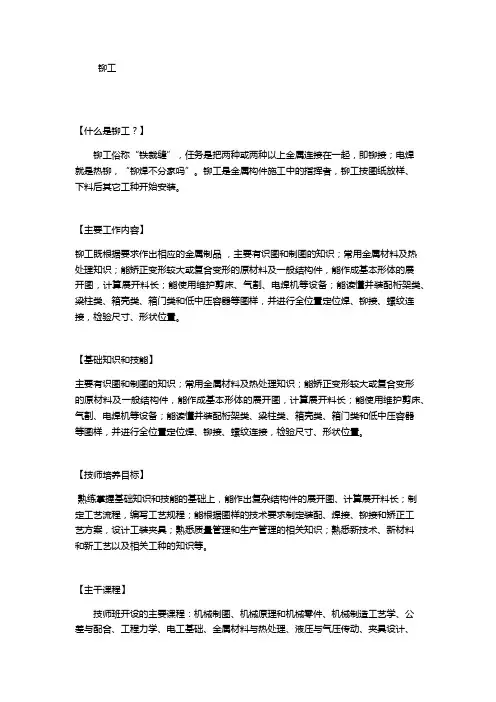

铆工知识总汇

铆工【什么是铆工？】铆工俗称“铁裁缝”，任务是把两种或两种以上金属连接在一起，即铆接；电焊就是热铆，“铆焊不分家吗”。

铆工是金属构件施工中的指挥者，铆工按图纸放样、下料后其它工种开始安装。

【主要工作内容】铆工既根据要求作出相应的金属制品，主要有识图和制图的知识；常用金属材料及热处理知识；能矫正变形较大或复合变形的原材料及一般结构件，能作成基本形体的展开图，计算展开料长；能使用维护剪床、气割、电焊机等设备；能读懂并装配桁架类、梁柱类、箱壳类、箱门类和低中压容器等图样，并进行全位置定位焊、铆接、螺纹连接，检验尺寸、形状位置。

【基础知识和技能】主要有识图和制图的知识；常用金属材料及热处理知识；能矫正变形较大或复合变形的原材料及一般结构件，能作成基本形体的展开图，计算展开料长；能使用维护剪床、气割、电焊机等设备；能读懂并装配桁架类、梁柱类、箱壳类、箱门类和低中压容器等图样，并进行全位置定位焊、铆接、螺纹连接，检验尺寸、形状位置。

【技师培养目标】熟练掌握基础知识和技能的基础上，能作出复杂结构件的展开图、计算展开料长；制定工艺流程，编写工艺规程；能根据图样的技术要求制定装配、焊接、铆接和矫正工艺方案，设计工装夹具；熟悉质量管理和生产管理的相关知识；熟悉新技术、新材料和新工艺以及相关工种的知识等。

【主干课程】技师班开设的主要课程：机械制图、机械原理和机械零件、机械制造工艺学、公差与配合、工程力学、电工基础、金属材料与热处理、液压与气压传动、夹具设计、数控编程基础、焊接基础知识、钳工基础知识、质量和生产管理、本专业工艺课、技能训练和生产实习。

课程内容包括铆工在铆焊结构的整个制造过程中，从号料到加工成形，直至装配的多道工序和多种操作技能。

有工具、卡具、量具的正确使用；实用的简单几何作图和识图以及基本展开方法；放样，号料和样板制作；材料的冲压、剪裁、气割设备的介绍、调度、安装和正确的操作使用；材料矫正、材料的弯曲成形，压延成形、铆接、焊接的设备和操作技术的表演。

最后还通过几个不同类型结构件装配的典型例子，来详细讲解铆工操作技能。

铆工放样号料技术操作规程（B标准）一、主题内容与适用范围本标准规定了铆工的放样号料操作规程二、引用标准YB/JD 101.10 钢铁企业机修设备制造通用技术条件焊接结构件YGJB 06 钢铁企业机修焊接结构件质量通用标准三、放样前准备1、熟悉图纸和工艺文件，明白各项要求，如有不清应与技术人员共同研究清楚，并确定放样方法2、认真核对零件图样和装配图样的尺寸关系，了解工艺过程、装配公差、加工余量、焊接收缩量等，并弄清所用的材质、规格、配料卡片、材料改代等情况。

3、清整放样地板。

地板要求平整、干净，与放样无关的物品勿放在地板上，并测量放样地板的尺寸大小能否满足放样的需要。

4、根据构件的精度、大小、生产批量和使用性质确定制做样板或样杆的材料。

5、准备好放样用的工具和合格的量具。

四、放样1、对于一般需要校对设计尺寸的结构件，应按1：1的比例放样。

根据结构件的具体情况可全部放样，也可局部放样，并可用计算法简化放样工作。

2、划线（1）放样工作中，划线都必须采用几何作图法，划线用石笔要尖细。

对于长直线必须用粉线弹出，不允许用直尺分段自延长取得，且粉线不可太粗。

（2）划线时要先划基准线，再根据基准线划其他轮廊线。

（3）放样划线允许偏差规定：相邻两孔中心线±0.5mm；孔中心与样板边缘±1mm样冲眼中心与孔中心线距离为±0.3mm；样板的外围尺寸编差-1mm。

（4）凡重迭放样时，应采用不同颜色、符号把层次轮廊区分清楚。

（5）划好实样后，应检查基本尺寸与设计图线是否相符，发现问题及时修正或与有关人员联系，共同解决。

3、样板或样杆的制作（1）样板、样杆必须平直，若利用旧样板或样杆必须擦净原有字迹和线条。

（2）按已划好并检查合格的实样制作样板、样杆、样板和样杆尺寸要精细、准备，并考虑工艺留量。

样板与大亲友图误差±0.5mm。

1）加工余量按工艺文件的要求。

2）对于低碳钢焊接收缩量可按下例公式计算。

焊缝横向收缩量经验公式ΔB=0.1B式中，ΔB——收缩量B——焊缝宽度（图1）丁字焊缝收缩量经验公式ΔK=0.06K2/δ（mm）式中，ΔK——收缩量K——焊脚高δ——钢板的平均厚度（图2）δ=1/2（δ1+δ2）3）由于焊缝收缩而产生焊接结构件长度的缩短量可参考表1。

（3）对于曲形样板可局部放样，样板的弧长可参考表2。

（4）样板上要注明中心线、反正曲线，割线、剪切线等，样板上的钉孔中心应用冲子冲成Ø2mm的圆孔。

表1结构特点特点焊缝收缩量（不含火焰矫正的收缩量）实腹结构断面高度≤100mm,δ≥25mm 纵向：每米焊缝收缩量1mm；横向；每道焊缝收缩量2mm；加筋板焊缝：每对筋板（满焊）收缩量1mm断面高度≤1000mm,δ≥25mm 纵向：每米焊缝收缩量0.5mm；横向；每道焊缝收缩量2mm；加筋板焊缝：每对筋板（满焊）收缩量1mm钢板结构（简体）δ≥18mm的钢板纵缝引起圆周缩短，每道焊缝1mm；环缝引起筒长缩短，每条焊缝2mmδ≥18mm的钢板纵缝引起圆周长缩短，每道焊缝2mm；环缝引起筒长缩短，每条焊缝2.5-3 mm表2直径（mm）样板的彰长≤500 圆周长的1/3以上500—2000 圆周长的1/4以上2000—4000 圆周长的1/6以上4000—6000 圆周长的1/10以上>6000 圆周长1/12以上4、制作好的样板或样杆要注明工作号、材质、规格、钻孔直径，孔的类型、零件数量等各种符号要求，标准要清晰，准确，以备号料时查对。

5、样板和样杆制作好后注意保管存放，防止变形。

五、号料前准备1、熟悉图纸和工艺规程，弄清样板或样杆上的标注，以及零件批量；小批量的产品可根据图纸直接号料。

2、打扫干净号料场地，清理不必要的杂物。

3、准备所需工具并检查其是否符合工艺及使用要求。

4、检查材质、规格是否符合要求，对有重皮、裂纹和严重锈蚀（大于1/2板厚公差疤痕0.5mm以上者）缺陷的材料不得使用，如有材料代用，必须有关部门批准的材料代用单。

5、检查号料钢材的不平度。

对于钢板每米内的不平度见表3，对于型钢每米内的不平度不得超过1mm，凡不符合的钢材需矫形后方可号料。

表3 钢板每米内不平度的允许值 mm钢板厚度(mm) 2—6 8—14 >14不平度允许值 2.0 1.5 1.06、材料垫放平整后再进行号料。

六、号料1、套裁：厚度相同，材质相同的各种零件可在同一块钢板上套裁，以提高材料利用率。

（1）领到钢板后要仔细排料，充分利用。

（2）12毫米以下的钢板在套裁时可不留间隙，即共用切割线。

（3）12—250毫米厚的钢板套裁，零件之间要留1/10钢板厚度的间隙，但不得小于7秋毫米。

（4）250毫米以上厚的钢板套裁，零件之间留40毫米的间隔。

（5）套裁的全部零件均要划引线，以便切割，引线长度按钢板厚度确定。

2、号料时应让出料边、料头。

3、号料划线必须用尖细的石笔，且样板应紧贴在钢板上，便于划线准确。

对于不锈钢号料线应改用其他颜色。

4、气割零件划线，要按工艺或板厚留出割缝余量，一般自动切割和半自动切割余量为3—4m/m，手工气割余量为2—3m/m。

5、号料时必须在各种线上打上冲印。

（1）不允许用冲子直接往样板上打，以保证中心准确。

（2）打冲印时样冲应垂直于板面，冲眼偏离划线位置的误差不大于0.5mm。

（3）冲印分布要便于下料，气割件50mm左右右打一点，短小切割线要有二个冲印；曲线处要密一些，尤其小圆拐角至少要有三个冲印；两线相交处要打冲印；对于剪切件冲印应均匀分布。

6、对于重要件的号料，直线和曲线都有划双道线，打双排样冲印，以便于检查；有焊接坡口的还应划出坡口线；对重要孔应刻出比孔径大2—3毫米的检查孔线，打上四个样冲眼，还要标明孔径。

7、料不够时，允许接料，该料长度不得小于300毫米，并要考虑组装对接时焊缝要互相错适当的距离。

8、号料完毕要认真检查，并对照样板或图纸在钢板上标明工作号、件号、数量及各种施工符号。

9、特种钢件，在钢板上要加注说明。

一、判断题1.图样上由设计给定的尺寸叫基本尺寸。

(√)2.尺寸公差是指允许零件尺寸变动的量。

(√)3.水准仪主要是用来测量构件各基准点的高度差的。

(√)4.选择装配基准面时，金属结构件的外形有平面的，也有曲面的，应以曲面作为装配基准。

（×）5.在装配矩金属结构件的过程中，常用对角线来测量划线或工件的精度。

(√)6.金属在外力作用下，变形量愈大，其塑性愈好。

（×）7.零件主、俯视图中，零件投影高度相等且平齐。

（×）8.局部剖视图范围以波浪线为界，波浪线可与线重合，也可在线之外。

（×）9.在放样时，放样基准通常与设计基准一致。

(√)10.装配定位线或结构上的某些孔口，需要在零件加工后或装配过程中划出，这属于二次号料。

(√）11.钢结构件的变形，主要是焊接变形引起的。

(√）12.产品的制造过程需要首先按部件装配，否则难以进行总体焊接。

(√）13.定位的目的就是对进行装配的零件在所需位置上不让其自由移动。

(√）14.生产实际中，要确定每一个构件的尺寸，就需要放样。

(√）15.工作图的比例是固定不变的，放样图的比例不是固定的，可放大或缩小。

（×）16.公差只是对两个相结合的零件之间配合关系的要求所做出的统一规定。

（×）17.公差=最大极限尺寸。

(√)18.极限尺寸剪去基本尺寸所得代数差称极限偏差。

(√）表示表面粗糙度是用去除材料的方法获得。

(√）20.视图中的线段都能反映实长。

（×）21焊缝的纵向收缩量随焊缝长度的增加而减少。

（×）22.焊接结构的主要缺点是很容易产生焊接变形及内应力，因而会影响构件的质量。

(√）23.焊缝纵向收缩值一般都大于焊缝横向收缩值。

（×）24.选择合理的焊接顺序是减少焊接应力及变形的有效方法。

(√）25.选择装配基准面时，钢结构的外形有平面，也有不平的面，应选择不平的面为装配基准面。

（×）26.图样上由设计给定的尺寸叫实际尺寸。

（×）27.按结构方式，焊缝可分为对接焊缝、角焊缝及塞焊缝三种。

(√）28.一般焊缝的横向收缩量大于纵向收缩量。

(√）29.通过比较消除变形和减少残余应力的难易程度，发现消除变形更为困难。

因此，在施工时，只要不产生裂纹，采取以防止变形为主的施工方法。

(√）30.焊接结构中最危险的缺陷是裂纹。

(√)31.检查铆钉枪时，可以不关闭风管阀门。

（×）32.使用中的铆枪不准对人横放。

（√）33.风动铆钉枪的窝可以不加安全绳。
