建筑工程测量放线施工标准做法图解
建筑工程测量放线施工标准做法图解(施工测量勘察)
建筑工程测量放线施工标准做法图解(施工测量勘察)放线标准做法1、测量工作原则审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。
实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。
测量主要操作人员必须持证上岗。
施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。
2、测量工具A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用A2:建立测量仪器台账统一管理，定期维护与保养3、结构测量做法A3:现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示A4:沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层开始观测A5:临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰动A6：场地内设置施工测量控制基准点，采用混凝土浇筑，必须牢固、坚实A7: 建立方格网控制图，占地面积≤1万m2方格网间距10m；占地面积≥1万m2方格网间距20m，地形复杂的可适当调整A8: 进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高控制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13:楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线A14: 结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15:模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线A16:结构标高传递在塔吊、建筑物外墙上同时设置互相校对，每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核，并形成书面复核记录报监理公司备案，严禁利用钢管脚手架传递标高）A17:建筑物大角位置设置垂直度控制线，控制线距墙边100mmA18：模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，线距离檐边300mmA19:结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20:模板安装完成后，按照装修图纸在模板上做水电预埋的精确定位4、砌筑测量放线做法A21: ①砌筑定位放线必须采用双控线（定位线、控制线都要弹出），结构墙体上弹出砌筑定位线；②砌筑端头无剪力墙，采用竖皮数杆；③施工完成的砼墙面提前弹出结构1m线④门洞口采用对角线表示，同时弹出门洞中线⑤每间房间控制线相交处采用红油漆标识A22：砌筑前，利用激光扫平仪将地面门洞定位线弹到梁侧，将建筑1m线传递到梁侧控制门洞标高A23:管道井、烟道也须设置双控线。
建筑工程测量放线标准化做法图解
1目的：明确、规范土建工程放线的标准动作，提升土建工程放线精度。
2适用范围：适用于佛山公司所有在建及新建项目。
3编制说明本标准做法要求所有在建及新建项目均按此做法执行。
4、放线标准做法4.1测量工作原则审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。
实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。
测量主要操作人员必须持证上岗。
施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。
4.2测量工具全站仪经纬仪水准仪激光铅垂仪激光扫平仪棱镜塔尺50m大卷尺线锤墨斗5m小卷尺油漆毛笔铅笔对讲机4.3 测量设备管理测量设备登记台账序号设备名称设备型号/编号检验日期检验状态合格证编号责任人备注A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用A2:建立测量仪器台账统一管理，定期维护与保养4.4结构测量做法A3:现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示A4:沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层开始观测木桩铁钉混凝土A5:临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰动A6：场地内设置施工测量控制基准点，A7: 建立方格网控制图，占地面积≤1采用混凝土浇筑，必须牢固、坚实万m2方格网间距10m；占地面积≥1万m2方格网间距20m，地形复杂的可适当调整工程基线复核表单位工程坐标定位A8:进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高控制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13:楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线A14:结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15:模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线A23:管道井、烟道也须设置双控线。
建筑工程测量放线施工【标准做法图解】
建筑工程测量放线施工【标准做法图解】放线标准做法1测量工作原则审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、状、标高是否一致；室内外标高之间的关系是否正确。
实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。
测量主要操作人员必须持证上岗。
施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电位图、砌筑定位放线图、抹灰放线控制图等）。
2测量工具A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用A2:建立测量仪器台账统一管理，定期维护与保养4 结构测量做法A3:现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层观测临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰:A6：场地内设置施工测量控制基准点，采用混凝土浇筑，必须牢固、坚实建立方格网控制图，占地面积≤1万m2方格网间距10m；占地面积≥1万m2方格网间距20m，地形复杂适当调整进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13:楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混浇筑完成后同时引测A15:模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线结构标高传递在塔吊、建筑物外墙上同时设置互相校对，每月利用场地内的高程控制基准点对建筑物、上的标高进行复核，并形成书面复核记录报监理公司备案，严禁利用钢管脚手架传递标高）A17:建筑物大角位置设置垂直度控制线，控制线距墙边100mmA18：模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，线距离檐边300mmA19:结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20:模板安装完成后，按照装修图纸在模板上做水电预埋的精确定位5、砌筑测量放线做法①砌筑定位放线必须采用双控线（定位线、控制线都要弹出），结构墙体上弹出砌筑定位线；②砌筑力墙，采用竖皮数杆；③施工完成的砼墙面提前弹出结构1m线④门洞口采用对角线表示，同时弹出中线⑤每间房间控制线相交处采用红油漆标识A22：砌筑前，利用激光扫平仪将地面门洞定位线弹到梁侧，将建筑1m线传递到梁侧控制门洞标高A23:管道井、烟道也须设置双控线。
测量放线施工标准做法图解(PPT30页)
• A16:结构标高传递在塔吊、建筑物外墙上同时设置互相 校对，每月利用场地内的高程控制基准点对建筑物、塔吊 上的标高进行复核，并形成书面复核记录报监理公司备案， 严禁利用钢管脚手架传递标高）。
• A17:建筑物大角位置设置垂直度控制线， 控制线距墙边100mm。
• A18：模板、浇筑完成后的混凝土楼板面沿建筑 物边放檐口控制线，线距离檐边300mm。
【测量放线】施工标准做法图解
放线标准做法 高级工程师：邓超
1测量工作原则
• 审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的 同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否 正确。
• 实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。 • 测量主要操作人员必须持证上岗。 • 施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放
• 5、抹灰测量放线做法。
• A25:抹灰利用结构控制线、砌筑控制线进行灰饼 定点，并将地面控制线弹到墙上。
• A26:门洞侧面、顶面利用砌筑门洞中线， 采用扫平仪进行灰饼定点。
• A27: 烟道、水电管井也须采用激光贴饼。 保证现场与设计尺寸一致。
• A28:门窗洞口二次收口弹控制线150mm，门窗 侧面和顶面按A26进行灰饼定点。
统一进行编号，沉降由第三方实施观测，进入主 体标准层开始观测。
• A5:临时测量控制点采用木桩制作，桩截面不小 于50*50mm，木桩顶部平整；木桩周边浇筑混凝 土避免扰动。
• A6：场地内设置施工测量控制基准点，采 用混凝土浇筑，必须牢固、坚实。
• A7: 建立方格网控制图，占地面积≤1万m2方格网间距 10m；占地面积≥1万m2方格网间距20m，地形复杂的可 适当调整。

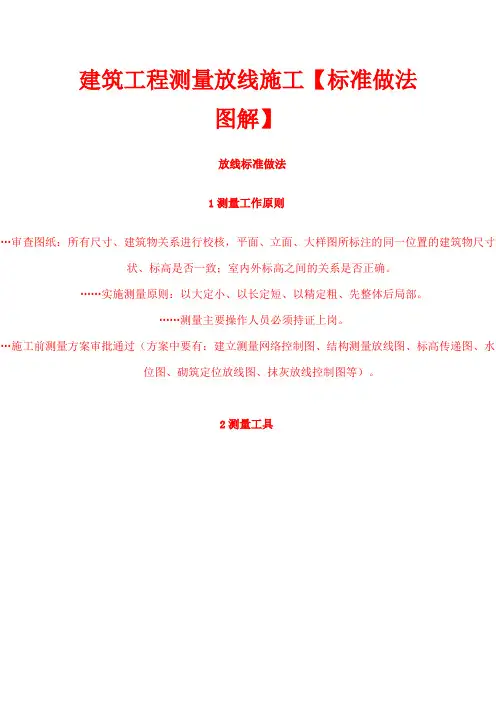

建筑工程测量放线施工【标准做法图解】
建筑工程测量放线施工【标准做法图解】放线标准做法1测量工作原则∙∙∙∙审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、状、标高是否一致；室内外标高之间的关系是否正确。
∙∙∙∙∙∙实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。
∙∙∙∙∙∙测量主要操作人员必须持证上岗。
∙∙∙∙施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电位图、砌筑定位放线图、抹灰放线控制图等）。
2测量工具A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用A2:建立测量仪器台账统一管理，定期维护与保养4 结构测量做法A3:现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层观测:临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰A6：场地内设置施工测量控制基准点，采用混凝土浇筑，必须牢固、坚实建立方格网控制图，占地面积≤1万m2方格网间距10m；占地面积≥1万m2方格网间距20m，地形复可适当调整进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13:楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混浇筑完成后同时引测A15:模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线结构标高传递在塔吊、建筑物外墙上同时设置互相校对，每月利用场地内的高程控制基准点对建筑物、上的标高进行复核，并形成书面复核记录报监理公司备案，严禁利用钢管脚手架传递标高）A17:建筑物大角位置设置垂直度控制线，控制线距墙边100mmA18：模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，线距离檐边300mm A19:结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20:模板安装完成后，按照装修图纸在模板上做水电预埋的精确定位5、砌筑测量放线做法①砌筑定位放线必须采用双控线（定位线、控制线都要弹出），结构墙体上弹出砌筑定位线；②砌筑力墙，采用竖皮数杆；③施工完成的砼墙面提前弹出结构1m线④门洞口采用对角线表示，同时弹洞中线⑤每间房间控制线相交处采用红油漆标识A22：砌筑前，利用激光扫平仪将地面门洞定位线弹到梁侧，将建筑1m线传递到梁侧控制门洞标高A23:管道井、烟道也须设置双控线。

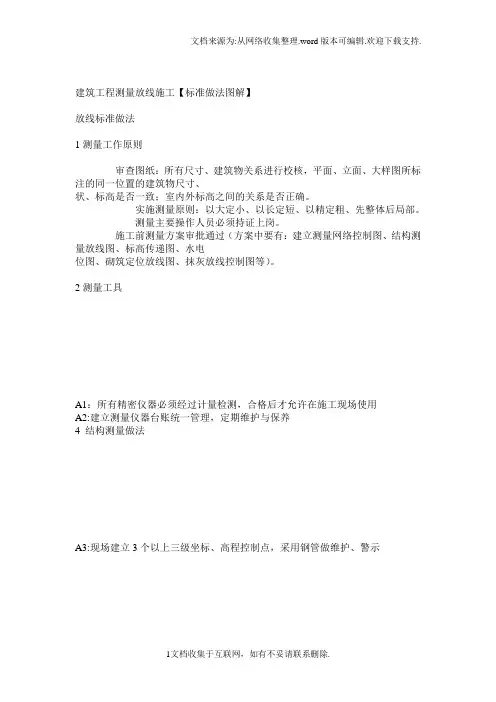

建筑工程测量放线施工【标准做法图解】
建筑工程测量放线施工【标准做法图解】放线标准做法1测量工作原则∙∙∙∙审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、状、标高是否一致；室内外标高之间的关系是否正确。
∙∙∙∙∙∙实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。
∙∙∙∙∙∙测量主要操作人员必须持证上岗。
∙∙∙∙施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电位图、砌筑定位放线图、抹灰放线控制图等）。
2测量工具A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用A2:建立测量仪器台账统一管理，定期维护与保养4 结构测量做法A3:现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层观测:临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰A6：场地内设置施工测量控制基准点，采用混凝土浇筑，必须牢固、坚实建立方格网控制图，占地面积≤1万m2方格网间距10m；占地面积≥1万m2方格网间距20m，地形复可适当调整进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13:楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混浇筑完成后同时引测A15:模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线结构标高传递在塔吊、建筑物外墙上同时设置互相校对，每月利用场地内的高程控制基准点对建筑物、上的标高进行复核，并形成书面复核记录报监理公司备案，严禁利用钢管脚手架传递标高）A17:建筑物大角位置设置垂直度控制线，控制线距墙边100mmA18：模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，线距离檐边300mmA19:结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20:模板安装完成后，按照装修图纸在模板上做水电预埋的精确定位5、砌筑测量放线做法①砌筑定位放线必须采用双控线（定位线、控制线都要弹出），结构墙体上弹出砌筑定位线；②砌筑力墙，采用竖皮数杆；③施工完成的砼墙面提前弹出结构1m线④门洞口采用对角线表示，同时弹洞中线⑤每间房间控制线相交处采用红油漆标识A22：砌筑前，利用激光扫平仪将地面门洞定位线弹到梁侧，将建筑1m线传递到梁侧控制门洞标高A23:管道井、烟道也须设置双控线。
建筑工程测量放线标准化做法图解
1目的：明确、规范土建工程放线的标准动作，提升土建工程放线精度。
2适用范围：适用于佛山公司所有在建及新建项目。
3编制说明本标准做法要求所有在建及新建项目均按此做法执行。
4、放线标准做法4.1测量工作原则审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。
实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。
测量主要操作人员必须持证上岗。
施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。
4.2测量工具全站仪经纬仪水准仪激光铅垂仪激光扫平仪棱镜塔尺50m大卷尺线锤墨斗5m小卷尺油漆毛笔铅笔对讲机4.3 测量设备管理测量设备登记台账序号设备名称设备型号/编号检验日期检验状态合格证编号责任人备注A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用A2:建立测量仪器台账统一管理，定期维护与保养4.4结构测量做法A3:现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示A4:沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层开始观测木桩铁钉混凝土A5:临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰动A6：场地内设置施工测量控制基准点，A7: 建立方格网控制图，占地面积≤1采用混凝土浇筑，必须牢固、坚实万m2方格网间距10m；占地面积≥1万m2方格网间距20m，地形复杂的可适当调整工程基线复核表单位工程坐标定位A8:进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高控制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13:楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线A14:结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15:模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线A23:管道井、烟道也须设置双控线。
建筑工程测量放线施工【标准做法图解】
A23:管道井、烟道也须设置双控线。成品烟道和水电预留孔，在结构施工阶段，须放线定位
A24:将建筑控制线翻到砌体墙上，利用建筑 1m 线对水电预埋进行精确定位
6、抹灰测量放线做法
A25:抹灰利用结构控制线、砌筑控制线进行灰饼定点，并将地面控制线弹到墙上
A26:门洞侧面、顶面利用砌筑门洞中线，采用扫平仪进行灰饼定点
①砌筑定位放线必须采用双控线（定位线、控制线都要弹出），结构墙体上弹出砌筑定位线；②砌筑
力墙，采用竖皮数杆；③施工完成的砼墙面提前弹出结构 1m 线
④门洞口采用对角线表示，同时弹出
中线
⑤每间房间控制线相交处采用红油漆标识
A22：砌筑前，利用激光扫平仪将地面门洞定位线弹到梁侧，将建筑 1m 线传递到梁侧控制门洞标高
建筑工程测量放线施工【标准做法 图解】
放线标准做法 1 测量工作原则
审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、 状、标高是否一致；室内外标高之间的关系是否正确。 实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。 测量主要操作人员必须持证上岗。
A17:建筑物大角位置设置垂直度控制线，控制线距墙边 100mm
A18：模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，线距离檐边 300mm
A19:结构墙体内预埋线盒采用结构控制线、结构 1 米线做精确定位
A20:模板安装完成后，按照装修图纸在模板上做水电预埋的精确定位
5、砌筑测量放线做法
进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高 点 A9:施工单位在完成建筑定位、轴线引测后报监理公司复核
A10:基础施工轴线引测采用龙门桩
建筑工程测量放线施工标准做法图解
8
Copyright© 2015 Skyfame Group
测量基本知识和技能
地面点位的确定 2.方位角、坐标正反算：坐标方位角是坐标系的正纵轴与测线间顺时针
方向的水平夹角；坐标正算是根据起点坐标与起点到目标点的距离 和方位，算目标点坐标的过程；坐标反算是根据两点的坐标计算起 点到目标点的方位角和距离。
抹灰测量放线做法
A25: 烟道、水电管井也须采用激光贴饼。保证现场与设计尺
寸一致。
36
Copyright© 2015 Skyfame Group
抹灰测量放线做法
A26: 门窗洞口二次收口弹控制线 150mm，门窗侧面和顶面
按 A24 进行灰饼定点。
37
Copyright© 2015 Skyfame Group
A核7。: 施工单位在完成建筑定位、轴线引测后报监理公司复
19
Copyright© 2015 Skyfame Group
结构测量放线做法
A8:基础施工轴线引测采用龙门桩。
20
Copyright© 2015 Skyfame Group
结构测量放线做法
A9:主体结构施工在楼层内建立轴线控制网(内控法)，控制点 不少于4个。
11
Copyright© 2015 Skyfame Group
测量基本流程和原则
测设流程： 测定流程：
12
Copyright© 2015 Skyfame Group
测量基本流程和原则
✓审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的 同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否 正确。 ✓实施测量原则：从整体到局部、先控制后碎步、以精定粗、多级复核。 ✓测量主要操作人员必须持证上岗，主要仪器在鉴定合格有效期内。 ✓施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放 线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。
建筑工程测量放线施工【标准做法图解】
建筑工程测量放线施工【标准做法图解】放线标准做法1测量工作原则∙∙∙∙审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、状、标高是否一致；室内外标高之间的关系是否正确。
∙∙∙∙∙∙实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。
∙∙∙∙∙∙测量主要操作人员必须持证上岗。
∙∙∙∙施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电位图、砌筑定位放线图、抹灰放线控制图等）。
2测量工具A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用A2:建立测量仪器台账统一管理，定期维护与保养4 结构测量做法A3:现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层观测:临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰A6：场地内设置施工测量控制基准点，采用混凝土浇筑，必须牢固、坚实建立方格网控制图，占地面积≤1万m2方格网间距10m；占地面积≥1万m2方格网间距20m，地形复杂适当调整进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13:楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混浇筑完成后同时引测A15:模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线结构标高传递在塔吊、建筑物外墙上同时设置互相校对，每月利用场地内的高程控制基准点对建筑物、上的标高进行复核，并形成书面复核记录报监理公司备案，严禁利用钢管脚手架传递标高）A17:建筑物大角位置设置垂直度控制线，控制线距墙边100mmA18：模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，线距离檐边300mmA19:结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20:模板安装完成后，按照装修图纸在模板上做水电预埋的精确定位5、砌筑测量放线做法①砌筑定位放线必须采用双控线（定位线、控制线都要弹出），结构墙体上弹出砌筑定位线；②砌筑力墙，采用竖皮数杆；③施工完成的砼墙面提前弹出结构1m线④门洞口采用对角线表示，同时弹出中线⑤每间房间控制线相交处采用红油漆标识A22：砌筑前，利用激光扫平仪将地面门洞定位线弹到梁侧，将建筑1m线传递到梁侧控制门洞标高A23:管道井、烟道也须设置双控线。
建筑工程测量放线施工标准做法图解(施工测量勘察)
建筑工程测量放线施工标准做法图解(施工测量勘察)放线标准做法1、测量工作原则审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。
实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。
测量主要操作人员必须持证上岗。
施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。
2、测量工具A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用A2:建立测量仪器台账统一管理，定期维护与保养3、结构测量做法A3:现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示A4:沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层开始观测A5:临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰动A6：场地内设置施工测量控制基准点，采用混凝土浇筑，必须牢固、坚实A7: 建立方格网控制图，占地面积≤1万m2方格网间距10m；占地面积≥1万m2方格网间距20m，地形复杂的可适当调整A8: 进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高控制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13:楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线A14: 结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15:模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线A16:结构标高传递在塔吊、建筑物外墙上同时设置互相校对，每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核，并形成书面复核记录报监理公司备案，严禁利用钢管脚手架传递标高）A17:建筑物大角位置设置垂直度控制线，控制线距墙边100mmA18：模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，线距离檐边300mm A19:结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20:模板安装完成后，按照装修图纸在模板上做水电预埋的精确定位4、砌筑测量放线做法A21: ①砌筑定位放线必须采用双控线（定位线、控制线都要弹出），结构墙体上弹出砌筑定位线；②砌筑端头无剪力墙，采用竖皮数杆；③施工完成的砼墙面提前弹出结构1m线④门洞口采用对角线表示，同时弹出门洞中线⑤每间房间控制线相交处采用红油漆标识A22：砌筑前，利用激光扫平仪将地面门洞定位线弹到梁侧，将建筑1m线传递到梁侧控制门洞标高A23:管道井、烟道也须设置双控线。
测量放线施工图解
1测量工作原则审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。
实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。
测量主要操作人员必须持证上岗。
施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。
2测量工具A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用A2：建立测量仪器台账统一管理，定期维护与保养B3：结构测量做法A3：现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示A4：沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层开始观测A5:临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰动A6：场地内设置施工测量控制基准点，采用混凝土浇筑，必须牢固、坚实A7: 建立方格网控制图，占地面积≤1万m2方格网间距10m；占地面积≥1万m2方格网间距20m，地形复杂的可适当调整A8: 进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高控制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13:楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线A14: 结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15:模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线A16:结构标高传递在塔吊、建筑物外墙上同时设置互相校对，每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核，并形成书面复核记录报监理公司备案，严禁利用钢管脚手架传递标高）A17:建筑物大角位置设置垂直度控制线，控制线距墙边100mmA18：模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，线距离檐边300mmA19:结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20:模板安装完成后，按照装修图纸在模板上做水电预埋的精确定位B4：砌筑测量放线做法A21: ①砌筑定位放线必须采用双控线（定位线、控制线都要弹出），结构墙体上弹出砌筑定位线；②砌筑端头无剪力墙，采用竖皮数杆；③施工完成的砼墙面提前弹出结构1m线④门洞口采用对角线表示，同时弹出门洞中线⑤每间房间控制线相交处采用红油漆标识A22：砌筑前，利用激光扫平仪将地面门洞定位线弹到梁侧，将建筑1m线传递到梁侧控制门洞标高A23:管道井、烟道也须设置双控线。
测量放线施工标准做法图解(PPT30页)
• A22：砌筑前，利用激光扫平仪将地面门洞定位线弹到梁 侧，将建筑1m线传递到梁侧控制门洞标高。
• A23:管道井、烟道也须设置双控线。成品烟道和 水电预留孔，在结构施工阶段，须放线定位。
• A24:将建筑控制线翻到砌体墙上，利用建 筑1m线对水电预埋进行精确定位。
• 5、抹灰测量放线做法。
• A25:抹灰利用结构控制线、砌筑控制线进行灰饼 定点，并将地面控制线弹到墙上。
• A26:门洞侧面、顶面利用砌筑门洞中线， 采用扫平仪进行灰饼定点。
• A27: 烟道、水电管井也须采用激光贴饼。 保证现场与设计尺寸一致。
• A28:门窗洞口二次收口弹控制线150mm，门窗 侧面和顶面按A26进行灰饼定点。
• A19:结构墙体内预埋线盒采用结构控制线、 结构1米线做精确定位。
• A20:模板安装完成后，按照装修图纸在模板上做水电预埋的精确定 位
• 4、砌筑测量放线做法
• A21: ①砌筑定位放线必须采用双控线（定位线、控制线都要弹出）， 结构墙体上弹出砌筑定位线；
• ②砌筑端头无剪力墙，采用竖皮数杆； • ③施工完成的砼墙面提前弹出结构1m线④门洞口采用对角线表示，
• A29:抹灰完成后在墙面弹出建筑1m线。
• A30:结构模板安装、结构模板拆除、砌筑和抹灰 完成后3天内总包和监理必须完成该楼层的实测实
量，并将测量记录报项目部、品质管理中心（资 料由监理工程师统一收集）。
统一进行编号，沉降由第三方实施观测，进入主 体标准层开始观测。
• A5:临时测量控制点采用木桩制作，桩截面不小 于50*50mm，木桩顶部平整；木桩周边浇筑混凝 土避免扰动。
• A6：场地内设置施工测量控制基准点，采 用混凝土浇筑，必须牢固、坚实。
建筑工程测量放线施工【标准做法图解】
建筑工程测量放线施工【标准做法图解】放线标准做法1测量工作原则∙∙∙∙审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、状、标高是否一致；室内外标高之间的关系是否正确。
∙∙∙∙∙∙实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。
∙∙∙∙∙∙测量主要操作人员必须持证上岗。
∙∙∙∙施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电位图、砌筑定位放线图、抹灰放线控制图等）。
2测量工具A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用A2:建立测量仪器台账统一管理，定期维护与保养4 结构测量做法A3:现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层观测:临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰A6：场地内设置施工测量控制基准点，采用混凝土浇筑，必须牢固、坚实建立方格网控制图，占地面积≤1万m2方格网间距10m；占地面积≥1万m2方格网间距20m，地形复可适当调整进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13:楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混浇筑完成后同时引测A15:模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线结构标高传递在塔吊、建筑物外墙上同时设置互相校对，每月利用场地内的高程控制基准点对建筑物、上的标高进行复核，并形成书面复核记录报监理公司备案，严禁利用钢管脚手架传递标高）A17:建筑物大角位置设置垂直度控制线，控制线距墙边100mmA18：模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，线距离檐边300mmA19:结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20:模板安装完成后，按照装修图纸在模板上做水电预埋的精确定位5、砌筑测量放线做法①砌筑定位放线必须采用双控线（定位线、控制线都要弹出），结构墙体上弹出砌筑定位线；②砌筑力墙，采用竖皮数杆；③施工完成的砼墙面提前弹出结构1m线④门洞口采用对角线表示，同时弹洞中线⑤每间房间控制线相交处采用红油漆标识A22：砌筑前，利用激光扫平仪将地面门洞定位线弹到梁侧，将建筑1m线传递到梁侧控制门洞标高A23:管道井、烟道也须设置双控线。
带你涨姿势建筑工程测量放线标准化做法图解
1测量工作原则（1）审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。
（2）实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。
（3）测量主要操作人员必须持证上岗。
（4）施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。
2测量工具3测量设备管理A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用A2：建立测量仪器台账统一管理，定期维护与保养4结构测量做法A3：现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示A4：沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层开始观测A5：临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰动A6：场地内设置施工测量控制基准点，采用混凝土浇筑，必须牢固、坚实A7：建立方格网控制图，占地面积≤1万m2方格网间距10m；占地面积≥1万m2方格网间距20m，地形复杂的可适当调整A8：进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高控制点A9：施工单位在完成建筑定位、轴线引测后报监理公司复核A10：基础施工轴线引测采用龙门桩A11：主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于4个A12：所有主控线、轴线交叉位置必须采用红油漆做好标识A13：楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线A14：结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15：模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线A16：结构标高传递在塔吊、建筑物外墙上同时设置互相校对，每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核，并形成书面复核记录报监理公司备案，严禁利用钢管脚手架传递标高）A17：建筑物大角位置设置垂直度控制线，控制线距墙边100mmA18：模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，线距离檐边300mmA19：结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20：模板安装完成后，按照装修图纸在模板上做水电预埋的精确定位5砌筑测量放线做法A21：①砌筑定位放线必须采用双控线（定位线、控制线都要弹出），结构墙体上弹出砌筑定位线；②砌筑端头无剪力墙，采用竖皮数杆；③施工完成的砼墙面提前弹出结构1m线④门洞口采用对角线表示，同时弹出门洞中线⑤每间房间控制线相交处采用红油漆标识A22：砌筑前，利用激光扫平仪将地面门洞定位线弹到梁侧，将建筑1m线传递到梁侧控制门洞标高A23：管道井、烟道也须设置双控线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地面控制线弹到墙上。
Copyright© 2015 Skyfame Group
抹灰测量放线做法
A24: 门洞侧面、顶面利用砌筑门洞中线和建筑1M线，采用 扫平仪进行灰饼定点。
35
Copyright© 2015 Skyfame Group
抹灰测量放线做法
A25: 烟道、水电管井也须采用激光贴饼。保证现场与设计尺
23
Copyright© 2015 Skyfame Group
结构测量放线做法
A13: 模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测， 严禁直接从梁模进行引测放线。
24
Copyright© 2015 Skyfame Group
结构测量放线做法
A14: 结构标高传递在塔吊、建筑物外墙上同时设置互相校对， 利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核， 并形成书面复核记录报监理公司备案，严禁利用钢管脚手架传递标高。
29
Copyright© 2015 Skyfame Group
砌体测量放线做法
A19: ①砌筑定位放线必须采用双控线（定位线、控制线都要弹出），结构 墙体上弹出砌筑定位线；②砌筑端头无剪力墙，采用竖皮数杆；③施工完成 的砼墙面提前弹出结构 1m 线 ④门洞口采用对角线表示，同时弹出门洞中线 ⑤每间房间控制线相交处采用红油漆标识。
测量主要操作人员必须持证上岗，主要仪器在鉴定合格有效期内。
施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放 线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。
13
Copyright© 2015 Skyfame Group
结构测量放线做法
A1: 维 现场建立 3 个以上高等级坐标、高程控制点，采用钢管做 护、警示。
9
Copyright© 2015 Skyfame Group
测量基本知识和技能
地面点位的确定 3.地面点高程的确定：
10
Copyright© 2015 Skyfame Group
测量基本知识和技能
工程测量常用单位 距离单位1km=1000m 1m=10dm=100cm=1000mm 角度单位1圆周=360 °， 1 °=60 ′， 1 ′=60 ″ 面积单位1公顷=10000m2=0.01km2=15市亩， 1市亩=666.67m2
课程目录
一、测量仪器和工具介绍
二、测量基本流程和原则介绍
三、测量基本知识和技能介绍 四、各工序测量放线标准做法解析 （结构、建筑、抹灰）
3
测量仪器和工具
4
Copyright© 2015 Skyfame Group
测量基本知识和技能学。它包括测定和测设两部分。 • 测定是将地球表面的地物和地貌缩绘成地形图的过程，又称 测绘、测量。 • 测设是用一定的测量方法将设计图纸上规划好的建筑物位置 在实地标定出来以作为施工依据的工作，又称放样、放线。
结构测量放线做法
A11:楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁 采用线锤投射控制线。
22
Copyright© 2015 Skyfame Group
结构测量放线做法
A12: 结构放线采用双线控制，控制线与定位线间距按照 300mm 引测，轴线、墙柱控制线、周边方正线在混凝土浇筑完成 后 同时引测。
36
寸一致。
Copyright© 2015 Skyfame Group
抹灰测量放线做法
A26: 门窗洞口二次收口弹控制线 150mm，门窗侧面和顶面
37
按 A24 进行灰饼定点。
Copyright© 2015 Skyfame Group
抹灰测量放线做法
A27: 抹灰完成后在墙面弹出建筑 1m 线。
30
Copyright© 2015 Skyfame Group
砌体测量放线做法
A20: 砌筑前，利用激光扫平仪将地面门洞定位线弹到梁侧，将 建筑 1m 线传递 到梁侧控制门洞标高。
31
Copyright© 2015 Skyfame Group
砌体测量放线做法
A21: 管道井、烟道也须设置双控线。成品烟道和水电预留孔，
5
Copyright© 2015 Skyfame Group
测量基本知识和技能
测 定
测 设
6
Copyright© 2015 Skyfame Group
测量基本知识和技能
• 工程测量三大任务： 1. 工程规划阶段的工程勘测，成果为满足工程设计用图需要 的大比例尺地形图。 2. 工程建设阶段的施工测量和监理测量，还包括变形监测、 设备安装测量、竣工测量等工作。 3. 工程运营阶段的安全监测。
结构测量放线做法
A8:基础施工轴线引测采用龙门桩。
20
Copyright© 2015 Skyfame Group
结构测量放线做法
A9:主体结构施工在楼层内建立轴线控制网(内控法)，控制点 不少于4个。 A10:所有主控线、轴线交叉位置必须采用红油漆做好标识。
21
Copyright© 2015 Skyfame Group
天誉集团专业公开课之 建筑工程测量放线施工标准做法图解
2015年5月
1
课程目标
培训目标
了解工程测量放线基本原 理和基本做法，以便更好 的执行《主体工程测量放 线管控工作指引》
培训内容
测量仪器和工具 测量基本流程和原则 测量基本知识和技能 各工序测量放线标准做法 （结构、砌筑、抹灰）
2
Copyright© 2015 Skyfame Group
16
Copyright© 2015 Skyfame Group
结构测量放线做法
A4：场地内设置施工测量控制基准点，采用混凝土浇筑， 必须牢固、坚实。
17
Copyright© 2015 Skyfame Group
结构测量放线做法
A5: 建立方格网控制图，占地面积≤1 万 m2 方格网间距 10m； 占地面积＞ 1 万 m2 方格网间距 20m，地形复杂的可适当调 整。
18
Copyright© 2015 Skyfame Group
结构测量放线做法
A6: 进场前，根据国土局提供的基准点进行建筑物定位引测， 并在场地附近建立施工期间坐标控制网、标高控制点。
A7 : 施工单位在完成建筑定位、轴线引测后报监理公司复 核。
19
Copyright© 2015 Skyfame Group
在结构施工阶段，须放线定位。
32
Copyright© 2015 Skyfame Group
砌体测量放线做法
A22: 将建筑控制线返到砌体墙上，利用建筑 1m 线对水电预
埋进行精确定位。
33
Copyright© 2015 Skyfame Group
抹灰测量放线做法
A23: 抹灰利用结构控制线、砌筑控制线进行灰饼定点，并将
14
Copyright© 2015 Skyfame Group
结构测量放线做法
A2:沉降观测点采用Φ20 镀锌圆钢加工，测量点位统一进行编 号，沉降由第三方实施观测，进入主体标准层开始观测。
15
Copyright© 2015 Skyfame Group
结构测量放线做法
A3:临时测量控制点采用木桩制作，桩截面不小于 50*50mm， 木桩顶部平整，其周边浇筑混凝土避免扰动。
38
Copyright© 2015 Skyfame Group
总结
基本概念要掌握 流程原则不搞错 控制点线放得准 质量控制有依托
39
Copyright© 2015 Skyfame Group
40
Copyright© 2015 Skyfame Group
25
Copyright© 2015 Skyfame Group
结构测量放线做法
A15: 建筑物大角位置设置垂直度控制线，控制线距墙边 100mm。
26
Copyright© 2015 Skyfame Group
结构测量放线做法
A16: 模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，
线距离檐边300mm。
7
Copyright© 2015 Skyfame Group
测量基本知识和技能
地面点位的确定 1.地面点平面位置的确定：
8
Copyright© 2015 Skyfame Group
测量基本知识和技能
地面点位的确定 2.方位角、坐标正反算：坐标方位角是坐标系的正纵轴与测线间顺时针 方向的水平夹角；坐标正算是根据起点坐标与起点到目标点的距离 和方位，算目标点坐标的过程；坐标反算是根据两点的坐标计算起 点到目标点的方位角和距离。
11
Copyright© 2015 Skyfame Group
测量基本流程和原则
测设流程：
审核内容
仪器和人员到位
复核控制点
再次复核控制点
实施测设
测定流程：
确定内容
仪器和人员到位
复核控制点
再次复核控制点
12
实施测定
Copyright© 2015 Skyfame Group
测量基本流程和原则
审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的 同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否 正确。 实施测量原则：从整体到局部、先控制后碎步、以精定粗、多级复核。
27
Copyright© 2015 Skyfame Group
结构测量放线做法
A17: 位。 结构墙体内预埋线盒采用结构控制线、结构 1 米线做精确定
28
Copyright© 2015 Skyfame Group
