详解机箱前置音频线引脚定义及接法

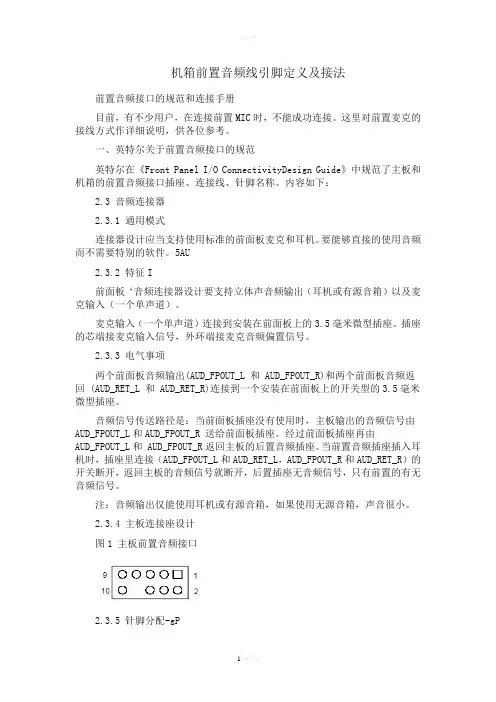

机箱前置音频线引脚定义及接法前置音频接口的规范和连接手册目前，有不少用户，在连接前置MIC时，不能成功连接。

这里对前置麦克的接线方式作详细说明，供各位参考。

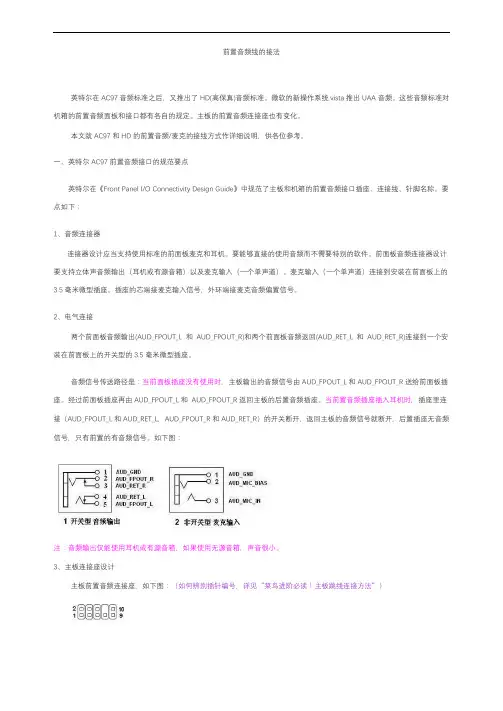

一、英特尔关于前置音频接口的规范英特尔在《Front Panel I/O ConnectivityDesign Guide》中规范了主板和机箱的前置音频接口插座、连接线、针脚名称。

内容如下：2.3 音频连接器2.3.1 通用模式连接器设计应当支持使用标准的前面板麦克和耳机。

要能够直接的使用音频而不需要特别的软件。

5AU2.3.2 特征I前面板‘音频连接器设计要支持立体声音频输出（耳机或有源音箱）以及麦克输入（一个单声道）。

麦克输入（一个单声道）连接到安装在前面板上的3.5毫米微型插座。

插座的芯端接麦克输入信号，外环端接麦克音频偏置信号。

2.3.3 电气事项两个前面板音频输出(AUD_FPOUT_L 和 AUD_FPOUT_R)和两个前面板音频返回 (AUD_RET_L 和 AUD_RET_R)连接到一个安装在前面板上的开关型的3.5毫米微型插座。

音频信号传送路径是：当前面板插座没有使用时，主板输出的音频信号由AUD_FPOUT_L和AUD_FPOUT_R 送给前面板插座。

经过前面板插座再由AUD_FPOUT_L和 AUD_FPOUT_R返回主板的后置音频插座。

当前置音频插座插入耳机时，插座里连接（AUD_FPOUT_L和AUD_RET_L，AUD_FPOUT_R和AUD_RET_R）的开关断开，返回主板的音频信号就断开，后置插座无音频信号，只有前置的有无音频信号。

注：音频输出仅能使用耳机或有源音箱，如果使用无源音箱，声音很小。

2.3.4 主板连接座设计图1 主板前置音频接口2.3.5 针脚分配-gP表1 前置音频连接座信号名针信号名说明1 AUD_MIC_IN 前置麦克输入。

2 AUD_GND 供模拟音频电路使用的接地。

3 AUD_MIC_BIAS 麦克偏置电压。

4 AUD_VCC 供模拟音频电路使用的滤波。

5 AUD_FPOUT_R 输出给前置的右声道音频信号。

6 AUD_RET_R 从前置返回的右声道音频信号。

7 HP_ON 为以后控制耳机放大器保留8 KEY 无针脚。

9 AUD_FPOUT_L 输出给前置的左声道音频信号。

10 AUD_RET_L 从前置返回的左声道音频信号。

2.3.6 跳线如果前置音频接线没有连接到主板的前置音频连接座上，连接座的5和6，9和10针应当用跳线短接，否则后置音频插座无效。

二、前置耳机插座和麦克插座常用的前置耳机插座和麦克插座如下图：图2图中的每种插座都有开关型和非开关型的。

根据英特尔的规范，耳机插座用开关型的，麦克插座可以用非开关型的。

现在有些机箱厂为降低成本，前置耳机插座也采用非开关型。

开关型和非开关型的针脚接线如下图：图3图4中1的插座是标准开关型的（5针），2的插座是简化型不带开关的（3针），3是麦克插座。

第一种标准开关型的耳机插座有5个针脚，其中5、9是右左声道的输出，9、10是右、左声道返回。

这种插座和麦克插座接线合起来共有8根，其中2根地线可以合并，这样连接线最少要有7根。

第二种简化非开关型的插座没有了6、10针脚，把左右声道的返回线与输出线合并了，因此在连接主板的一端左右声道输出线必须分成两个插帽，以便短接5、6和9、10，保证后置插座连接音频输出。

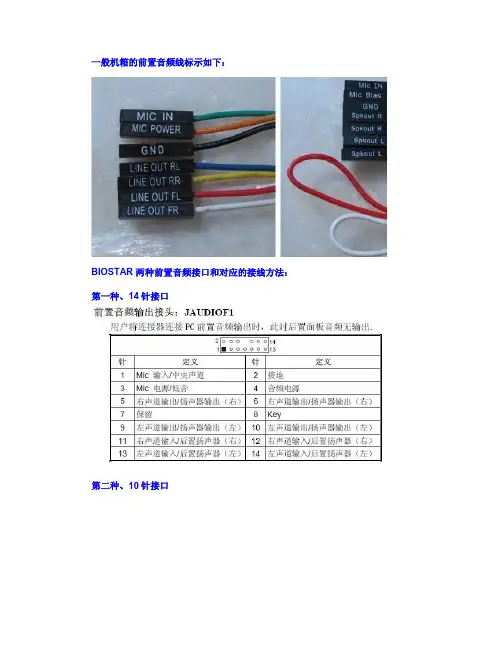

图中插座的针脚用英特尔规范名和针号标注，两种插座的连接线插帽如下图：图4图4中1是标准的插帽，4个耳机，2个麦克，1个地。

虽然线名与英特尔规范不完全一致，但可以看明白（那么小的插针帽不可能印那么多字）。

LINE OUT RL/ LINE OUT RR是右声道输出/返回，LINE OUT FL/ LINE OUT FR是左声道输出/返回。

GND是地，MIC IN是麦克输入，MIC POWER是麦克偏置电压。

左侧的数字是对应的主板前置音频插座的针脚编号。

图中2是非开关型插座的音频输出线插帽，用于没有了左右声道音频信号返回线。

左右声道的输出线分成两个插帽，以便于5、6和9、10短接。

为了使后置的插座功能正常，在输出线插帽连出一个短接用的插帽。

所以有两个Spkout R，两个Spkuot L。

图中左侧的数字是对应的主板前置音频插座JAUD1的针脚编号。

下面是这两种音频插座的电路板解刨，从图中的标示就可以看出它们的区别。

图5 (标准)图6(简化)：三、耳麦的插头一般情况下，前置音频主要用于接耳麦，耳麦的插头是耳机和麦克分开的，都采用三芯的插头。

现在的麦克基本都是电容式话筒，连接线只有两根，标准的接法是把两根芯短接成一根左话筒输出线，外套作为i接地线，如下图。

图7下图是标准的耳麦插头各接触头的信号连接：图8四、顶星主板前置音频接口顶星主板前置音频接口完全按英特尔的规范设计，接口的名称是JAUD1。

上述两种机箱前置音频插座及连接线连接到JAUD1的接法如下。

图9，标准7线7头的的连接示意图：图10，简化5线7头的连接示意图：五、顶星部分HD Audio主板的前置音频接口英特尔915/925芯片组搭配的ICH6集成了新的音效处理器-高保真音频（High Definition Audio）的音频处理器，采用Azalia Link与外部的CODEC 连接，单工带宽就达到24MB/s，双工带宽达到48MB/s，支持多通道的输入输出，支持32bit、192kHz的8声道（7.1声道）输出，支持DVD-Audio和SACD、多串流能力、杜比数字标准(Dolby Digital)和杜比THX环绕EX功能(Dolby THX surround EX)，使PC达到家庭影院级的高保真音频系统。

在音频设备连接和接口方面支持自动检测和自动定义接口，不仅能自行判断哪个端口有何种设备插入，还能为接口定义功能，例如用户将话筒插入音频输出接口，HD Audio便能探测到该接口有设备连接，并且能自动侦测设备类型，将该接口定义为MIC输入接口，改变原接口属性。

所以前置输出接口的针脚也有了新的定义。

顶星部分HD Audio主板采用8-声道ALC880音频编解码芯片，完全支持英特尔的1.0版高保真音频规范，支持Multi-Streaming功能，支持通用前置音频插座。

主板的前置音频输出接口的标识是JAUD2。

各针脚定义如下：图11针信号名说明1 PORT 1L 模拟口1-左声道2 GND 地3 PORT 1R 模拟口2-右声道4 PRESENCE# 激活低信号-当一个高保真音频dongle接入时，PRESENCE# 信号降为 0，通知BIOS有一个高保真音频dongle连接到前置音频接口。

5 PORT 2R 模拟口2-右声道6 SENSE1_RETIRN 前置音频插座1的侦测信号返回7 SENSE_SEND 高保真音频解码芯片插座侦测电阻网的插座侦测传感线8 KEY 防呆针9 PORT 2L 模拟口2-左声道10 SENSE2_RETIRN 前置音频插座2的侦测信号返回注：这里的dongle不是加密狗，是设备侦测狗，嵌入硬件中随时探测是否有设备接入并能识别出是什么设备，自动加载相关的软件，实现真正的“即插即用”。

因此，915/925主板的两个前置音频插座不再有耳机、麦克之分，可随意插入哪一个。

但是机箱前面板的两个音频插座都必须是前面介绍的开关型的（5针脚），那种不带开关的（3针脚）是不可以的。

如下图所示。

图12所以为HD Audio主板配置机箱，最好选用HD Audio专用机箱，或者配HD Audio专用音频面板。

使用目前3针脚麦克插座的机箱，麦克插座就不能插立体声音箱，只能插耳麦。

当使用前置麦克时需要通过软件设置。

请到Sounds and Audio Devices Properties对话框的Sound recording部分。

此项的默认设置是C-Media Azalia Rear Panel，把它切换到C-Media Azalia Front Panel即可。

如下图：图13六、前置麦克风连接的问题前置音频口的连接，耳机一般没有什么问题，麦克会经常出现问题，原因是有些机箱的前置麦克插座的接线方式不标准。

下图列出了标准接线与非标准接线的区别：图14标准的接线有三条线：地线、麦克输入、麦克偏置。

非标准的有二条线：地线和麦克输入，把麦克偏置省了。

非标准1是把插座1、3短接，非标准2是3脚空着。

这两种的把MIC_IN接到JAUD1的1脚是可以使用的。

非标准3是把2、3短接，非标准4是把MIC_IN接到3脚，这两种插入标准插头的麦克肯定是没有声音的，除非也用那种与之相对应接法的非标准插头的麦克。

七、前置音频线英特尔规范中对前置音频线也作了规定：左右声道、麦克以及AUD_VCC/HP_ON都要成对屏蔽，同时这些线还要组合在一起外层屏蔽。

参考下图：图15国内的机箱看不到有符合这种标准的前置音频线。

这种标准的音频线会减少干扰，降低噪声。

也许给915/925专配的机箱有这种音频线。

补充一下：第五部分HD Audio最好说明一下BIOS设置中AC97/Azalia的选项设置，否则BIOS中将声卡设置成Azalia以后，控制面板里面再那样设置就会没有声音了。
