钢结构施工图的绘制

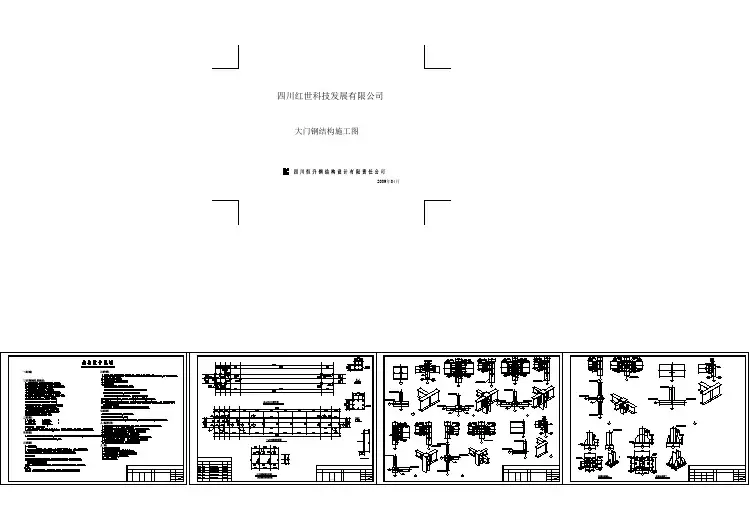

【四川】某钢结构大门结构设计施工图纸
钢结构车间结构施工图（24米跨带吊车、女儿墙）
钢结构构造与识图—钢结构施工图的基本规定
(a)
(b)
(c)
(d)
图1-4 用于索引剖面详图的索引符号
索引符号与详图符号
3.零件的编号以直径为4-6mm(同一图样应保持一致)的细实线 圆表示, 其编号应从上到下、从左到右,先型钢、后钢板,用阿拉伯数字按顺序编写 (图1-5)。
图1-5 零件的编号 4.详图的位置和编号,应以详图符号表示.详图符号的圆应以直径为 14mm粗实线绘制,详图应按下列规定编号: (1) 详图与被索引的图样同在一张图纸内时,应在详图符号内注明详图 的编号(图1-6)。
四、图纸审查
1、图纸审核的主要内容 （1）设计文件是否齐全，设计文件包括设计图、施工图、图纸
说明和设计变更通知单； （2）构件的几何尺寸是否标注齐全； （3）相关构件的尺寸是否正确； （4）节点是否清楚，是否符合国家标准； （5）标题栏内构件的数量是否符合工程和总数量； （6）构件之间的连接形式是否合理； （7）加工符号、焊接符号是否齐全； （8）符合本单位的设备和技术条件考虑，能否满足图纸上的技
名称 基础梁 楼梯梁 次梁 悬臂梁 框架梁 墙梁
代号 JL TL CL XL KL QL
结构施工图识读基础
3、基本掌握钢结构的特点、构造组成，了解钢结构制造相关知识
钢结构具有区别于其他建筑结构的显著特点，其零件加工 和装配属于制造，在工程实践中要善于积累有关钢结构组成和 构造上的一些基本知识，有助于读懂钢结构施工图。
2、连接符号以折断线表示需连接的部位。两个被连接的图样必须用 相同的字母编号。
钢结构施工图识读
结构施工图的索引符号与详图符号
索引符号与详图符号
一、索引符号与详图符号
1.图样中的某一局部或构件,如需另见详图,应以索引符号索引(图1-3a)。 索引符号是由直径为10mm的圆和水平直径组成，圆及水平直径均 应以细实线绘制。索引符号应按下列规定编写：

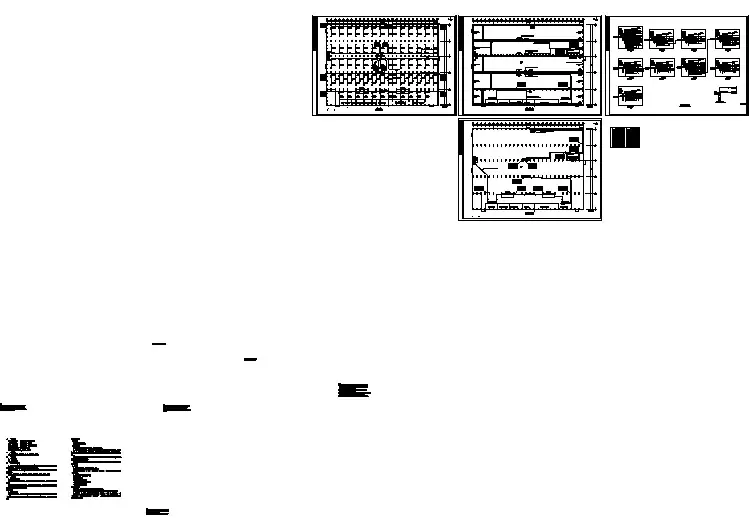

单层钢结构厂房照明电气设计施工图
总装车间钢结构CAD施工图

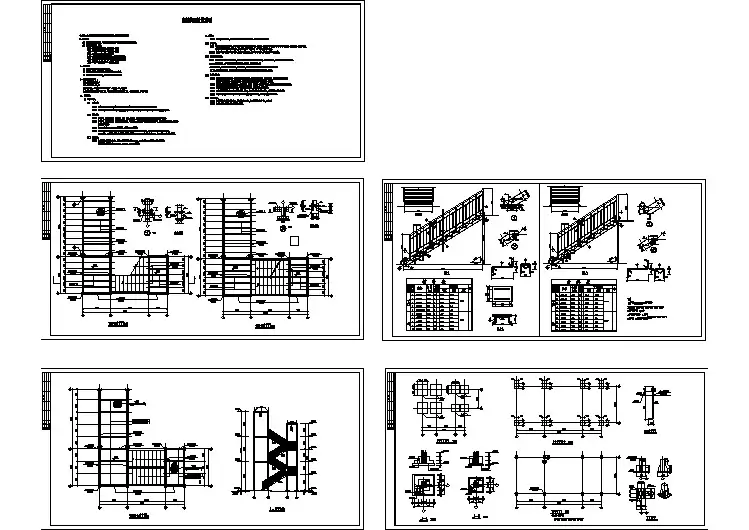

钢结构走廊CAD施工图
钢结构厂房建筑结构施工图（含设计说明）
钢结构建筑工程施工图
钢结构建筑工程施工图一、概述钢结构建筑是指以钢材作为主要结构材料，采用焊接、螺栓连接或铆接方法进行组装的建筑。
钢结构建筑具有承载能力强、抗震性能好、造价较低等优点，广泛应用于高层建筑、桥梁、厂房等工程中。
本文将为大家介绍钢结构建筑工程施工图的编制和要点。
二、施工图的编制1. 施工图种类钢结构建筑工程的施工图主要包括总平面布置图、结构图、节点图、构件图、连接图等内容。
总平面布置图是整个建筑物的平面布置，包括建筑物的外形、内部空间分割、构件分布等情况。
结构图是具体构件的细部图纸，包括构件的形状、尺寸、配筋等参数。
节点图是构件的连接细部图，包括各种连接件的设计和安装方法。
构件图是各单元构件的制作图纸，包括单元构件的制作尺寸、材料要求等内容。
连接图是构件之间的连接细部图，包括各种连接方式的设计和详细要求。
2. 施工图的编制要点（1）符合设计要求。
施工图必须完全符合设计要求，包括结构形式、尺寸要求、材料要求等内容。
对于设计图纸的任何修改和调整，必须在设计单位的指导下进行。
（2）技术标准一致。
施工图的制定必须符合国家建筑规范和相关技术标准要求，确保建筑物的质量和安全性。
（3）清晰明了。
施工图必须清晰明了，便于施工人员理解和操作。
线条要精细，文字要清晰，尺寸要准确。
（4）合理规范。
施工图的布置要合理规范，尺寸、标注、符号要统一规范，避免混淆和错误。
（5）详细全面。
施工图必须详细全面，包括建筑物的所有构件和连接部位，保证施工过程中不会出现遗漏或错误。
三、施工图的内容钢结构建筑工程施工图的内容包括但不限于以下几个方面：1. 总平面布置图总平面布置图是整个建筑物的平面布置，包括建筑物的外形、内部空间分割、构件分布等情况。
总平面布置图要清晰明了，标注尺寸和主要构件。
2. 结构图结构图是具体构件的细部图纸，包括构件的形状、尺寸、配筋等参数。
结构图要包括建筑物的所有主要结构构件，标注尺寸和数量。
3. 节点图节点图是构件的连接细部图，包括各种连接件的设计和安装方法。
钢结构施工图
A
B
C
D
注重技术创新
不断引进新技术、新工艺和新设备，提高 施工效率和工程质量，降低施工成本。
强化现场管理
加强现场施工人员管理和培训，提高工人 技能水平和安全意识，确保施工质量和安 全。
THANKS
感谢观看
作用
钢结构施工图是钢结构工程设计的重要组成部分，是施工单位进行钢结构制作、 安装和验收的主要依据，对于确保钢结构工程的质量和安全性具有重要意义。
钢结构施工图分类
01
02
03
按设计阶段分类
可分为初步设计施工图、 技术设计施工图和施工图 设计阶段的施工图。
按工程性质分类
可分为建筑钢结构施工图、 桥梁钢结构施工图、塔桅 钢结构施工图等。
洽商记录
对于施工过程中的洽商事项，建立洽商记录，包括洽商双方、洽商 内容、结果等信息。
跟踪处理
对变更和洽商记录进行及时跟踪处理，确保相关人员了解和执行变更 和洽商要求，保证施工的顺利进行。
竣工图纸归档要求及操作指南
竣工图纸归档要求
竣工图纸应真实、准确地反映工程竣工后的实际情况，包括结构形式、尺寸、材料等信息。归档前应对图 纸进行全面审查和整理，确保图纸的完整性和准确性。
钢结构施工图
目 录
• 钢结构施工图概述 • 钢结构施工图组成要素 • 钢结构施工详图绘制方法 • 钢结构施工图审查流程与要点 • 钢结构施工过程中的图纸管理策略 • 案例分析：成功项目经验分享
01
钢结构施工图概述
定义与作用
定义
钢结构施工图是指用于指导钢结构工程施工的详细图纸，包括结构布置、构件 尺寸、材料规格、连接方式、施工要求等信息。
制定审查计划
合理安排审查时间、地点和流程，确保审查工作有序进行。
钢结构施工详图设计
模块二钢结构工作任务任务一学习情境1 钢结构施工详图设计钢结构工程设计分工特点钢结构的设计制图是钢结构工程的基础和指导,它直接影响着钢结构工程的质量与进度;从内容和形式上划分,钢结构制图可分为:钢结构设计制图阶段划分和深度,钢结构设计图的绘制以及钢结构施工详图的绘制等;从钢结构工程设计制图基础、屋盖钢结构设计制图的内容深度及表示方法与实例、单层房屋钢结构设计制图的内容深度及表示方法与实例、钢结构设计制作、运输、安装与防护、钢结构加固设计制图的内容深度及表示方法与实例等方面结合大量实例与实际用图详细论述了钢结构工程的设计编制方法、内容深度与表示方法;根据03G102钢结构设计制图深度和表示方法钢结构设计图KM钢结构工程设计制图钢结构施工详图KMд一、钢结构设计制图阶段划分把钢结构制图分为设计图和施工详图两个阶段;钢结构设计图应由具有相应设计资质级别的设计单位设计完成;钢结构施工详图由具有相应设计资质级别的钢结构加工制造企业或委托设计单位完成;二、钢结构设计图的深度钢结构设计图是提供编制钢结构施工详图也称钢结构加工制作详图的单位作为深化设计的依据;所以钢结构设计图在内容和尝试方面应满足编制钢结构施工详图的要求;必须对设计依据荷载资料、建筑抗震设防类别和设防标准,工程概况,材料选用和材料质量要求,结构布置,支撑设置,构件选型,构件截面和内力,以及结构的主要节点构造和控制尺寸等均应表示清楚,以便供有关主管部分审查并提供编制钢结构施工详图的人员能正确体会设计意图;设计意图的编制应充分利用图形表达设计者的要求,当图形不能完全表示清楚时,可用文字加以补充说明;设计图所表示的标高、方位应与建筑专业的图纸相一致;图纸的编制应考虑各结构系统间的相互配合和各工种的相互配合,编排顺序应便于阅图;三、钢结构设计图的内容钢结构设计图内容一般包括：图纸目录设计总说明柱脚锚栓布置图纵、横、立面图构件布置图节点详图构件图钢材及高强度螺栓估算表一设计总说明1．设计依据包括：工程设计合同书有关设计文件,岩土工程报告、设计基础资料及有关设计规范、规程等;2．设计荷载资料1各种荷载的取值；2 抗震设防烈火度和抗震设防类别;3．设计简介；简述工程概况,设计假定、特点和设计要求以及使用程序等;4．材料的选用：对各部分构件选用的钢材应按主次分别提出钢材质量等级和牌号以及性能的要求;相应钢材等级性能选用配套的焊条和焊丝的牌号及性能要求;选用高强度螺栓和普通螺栓性能级别等;5．制作安装：1制作的技术要求及允许偏差2螺栓连接精度和施拧要求;3焊缝质量要求和焊缝检验等级要求;4防腐和防火措施;5运输和安装要求;6．需要作试验的特殊说明;二柱脚锚栓布置图：首先要按一定比例绘制柱网平面布置图;在该图上标注出各个钢柱柱脚锚栓的位置,即相对于纵横轴线的位置尺寸,并在基础剖面上标出锚栓空间位置标高,标明锚栓规格数量及埋设深度;三纵、横、立面图：当房屋钢结构比较高大或平面布置比较复杂柱网不太规则,或立面高低错落,为表达清楚整个结构体系的全貌,宜绘制纵、横、立面图,主要表达结构的外形轮廓,相关尺寸和标高,纵横轴线编号及跨度尺寸和高度尺寸,剖面宜选择具有代表性的或需要特殊表示清楚的地方;四结构布置图结构布置图主要表达各个构件在平面中所处在的位置并对各种构件选用的截面进行编号如：1．屋盖平面布置图：包括屋架布置图或刚架布置图、屋盖檀条布置科和屋盖支撑布置图,屋盖檀条布置图主要表明檀条间距和编号以及檀条之间设置的直拉条、斜拉条布置和编号;屋盖支撑布置图主要表示屋盖水平支撑,纵向刚性支撑、屋面梁的隅撑等的布置及编号; 2．柱子平面布置图主要表示钢柱或门式刚架和山墙柱的布置及编号,其纵剖面表示柱间支撑及墙梁布置与编号,包括墙梁的直拉条和斜拉条布置与编号,柱隅撑布置与编号;横部面重点表示山墙柱间支撑、墙梁及拉条面布置与编号;3．吊车梁平面布置表示吊车梁、车挡及其支撑布置与编号;4．高层钢结构的结构布置图：1高层钢结构的各层平面应分别绘制结构平面布置图,若有标准屋则可合并绘制,对于平面布置较为复杂的楼层,必要时可增加剖面以便表示清楚各构件关系;2当高层结构采用钢与混凝土的组合的混合结构或部分混合结构时,则可仅表示型钢部分及其连接,而混凝土结构部分别行出图与其配合使用包括构件截面与编号;两种材料转换处宜画节点详图;3除主要构件外,楼梯结构系统构件上开洞、局部加强、围护结构等可根据不同内容分别编制专门的布置图及相关节点图,与主要平、装门面布置图配合使用;4对于双向受力构件,至少应将柱子脚底的双向内力组合值及其方向写清楚,以便于基础详图设计;5布置图应注明柱网的定位轴线编号、跨度和柱距,在剖面图中主要构件在有特殊连接或特殊变化处如柱子上的牛腿或支托处、安装接头、柱梁接头或柱子变截面面处应标注标高; 6构件编号：首先必须按“建筑结构制图标准“规定的常用构件代号作为构件编号构件代号,在实际工程中,可能会有在一项目里,同样名称而不同材料的构件,为便于区分,可在构件代号关加注材料代号,但要在图纸中加以说明;一些特殊构件代号中未作出规定,可参照规定的编制方法用汉语拼音字头编代号,在代号后面可用阿拉伯数字按构件主次顺序进行编号,一般来说只在构件的主要投影面上标注一次,不要重复编写,以防出错;7结构布置图中的构件,除钢与砼组合截面构件外,可用单线条绘制,并明确表示构件间连接点的位置;粗实线为有编号数字的构件,细实线为有关联但非主要表示的其他构件,虚线可用来表示垂直支撑和隅撑等;五节点详图1．节点详图在设计阶段就表示清楚各构件间的相互连接关系及及其构造特点,节点上应标明在整个结构物的相关位置,即应标出轴线编号、相关尺寸、主要控制标高、构件编号或截面规格、节点板厚度及加劲肋做法;构件与节点板采用焊接连接时,应标明焊脚尺寸及焊缝符号;构件采用螺栓连接时,应标明螺栓是什么螺栓、螺栓直径、数量;设计阶段的节点详图具体构造作法必须交代清楚;2．绘制那些节点图,主要为相同构件的拼接处；不同构件的连接处；不同结构材料连接处；需要特殊交代清楚的部位;3．节点的圈法；应根据设计者要表达其设计意图来圈定范围,重要的部位或连接较多的部分可圈大范围,以便看清楚其全貌,如屋脊与山墙部分,纵横墙及柱与山墙部位等;一般是在平面布置图或立面图上圈节点,重要的典型安装拼接点应绘制节点详图;六构件图格式构件包括平面桁件和立体桁架以及截面较为复杂的组合构件等需要绘制构件图2.钢结构设计图与施工详图的区别⑴识读钢结构施工图的基本知识;①掌握投影原理和形体的各种表达方法;②熟悉和掌握建筑结构制图标准及相关规定;③基本掌握钢结构的特点、构造组成,了解机械制造相关知识;3.施工详图识图⑵阅读钢结构施工详图步骤：从上往下看、从左往右看、由外往里看、由大到小看、由粗到细看,图样与说明对照看,布置详图结合看 ;课题４单层门式刚架施工图识读概述：门式刚架具有轻质、高强、工厂化、标准化程度较高,现场施工进度快等特点,因此,受到广泛的应用;它的特点是用工量较少,可装运性好,还可降低房屋高度;由于其梁柱节点多可视为刚接,使其具有卸载作用,使得实腹门式刚架具有跨度大的特点,可取跨度的1/30～1/40;目前单跨刚架的跨度国内最大已达72m;１. 工程概况：该工程为双跨双坡封闭式厂房如图5-20所示,一跨为12m,另一跨为15m,总跨度,总长28.5m;屋面坡度分别为i=1/12和i=1/15,柱距5.7m,檩距1.508m,檩条水平投影间距1.5m;门式刚架梁刚接于柱顶,有2台5t重级工作制吊车如图5－21,外天沟;檐口标高8.5m,屋面采用金属夹芯板,C型檩条;地面粗糙度类别为B类,结构重要性系数为γo＝,抗震设防烈度为7度;基本风压ω0＝m2,基本雪压s0= kN/m2;钢材采用Q235钢,焊条采用E43系列焊条;２.刚架的屋墙面围护结构宜选用有檩轻板体系,本例中采用金属夹芯板;刚架屋面的坡度可视屋面材料及排水条件的不同,在1/10～1/20间选用;３.刚架的合理间距柱距应综合考虑使用要求、刚架跨度、檩条合理跨度及荷载条件等因素确定;一般可在6～12m间选用;４.在建筑物山墙处,一般仍需设置端刚架刚架梁、刚架柱,为降低用钢量,也可用山墙横向墙架柱并增设压顶斜梁以代替端刚架;５.刚架结构的伸缩缝应按有关规定设置;伸缩缝的设置可采用双柱或只在檩条相连处设长圆孔的单柱伸缩缝构造;在每一伸缩缝区段,沿每一纵向柱列均应设置柱间垂直支撑,在区段端部柱距内应设置屋面支撑;在檩条端部的螺栓连接处在纵向采用长圆孔,并使该处屋面板在构造上允许胀缩;６.当刚架梁、柱节点处采用折线形加腋,并构造连接高度较大时,宜在此处设置纵向支撑系统,以维持刚架节点的稳定;必要时可在檩条或墙梁处增设隅撑作为横梁的侧向支承 ;７.为加强门式刚架的整体性、空间刚度和墙体围护结构的安装一般在门式刚架的柱间设置墙梁 ,墙梁一般采用C型钢;８.柱加腋托座节点,为在柱上先焊有加腋托座,梁安装在托座上后,上、下翼缘分别以拼接板与柱顶板及托座板连接,连接可为现场焊接,亦可用高强螺栓连接;９.端板连接螺栓应成对对称布置;在受拉翼缘和受压翼缘的内外两侧均应设置,并宜使每个翼缘的螺栓群中心与翼缘的中心重合或接近;10.螺栓中心至翼缘板表面的距离,应满足拧紧螺栓时的施工要求,不宜小于35mm;螺栓端距不应小于2倍的螺栓孔径;11.在门式刚架中,受压翼缘的螺栓不宜少于两排;12.与横梁端板连接的柱翼缘部分应与端板等厚度;端板的厚度可根据支承条件计算确定,但不宜小于16mm;13.柱翼缘板厚度不宜小于16mm,当柱翼缘板厚度不能满足此要求时,可在柱头翼板局部加厚;14.铰接柱脚及刚接柱脚的一般构造为采用低锚栓直接锚固柱底板,可承受柱底剪力,同时也具有一定的抗弯能力以保证柱在安装过程中的稳定；15.柱脚底板厚度t一般不宜小于16mm；柱与底板的连接焊缝一般应比柱身焊缝加厚1～2级;16.锚栓直径一般不宜小于24mm,并由计算确定;锚栓的螺帽应采用双螺帽等防松措施;本例中采用M24螺栓;。
钢结构详图设计深度及流程
柱编号进行设定
举例
3C12D0 位于12轴D轴相交处的第3节柱
C153-11 结构设计图中标号为153的第11节柱
备注
轴线上 主梁
层号
字母代码
所在主轴线号
左侧辅轴线号
5G2A 位于2轴上A~B轴间的5层平面主梁
方法一： 根据梁所在位置进 行设定
梁 构
轴线间 次梁
代号 C
G，B HB VB TR H,P ST 或 S
构件类型
楼梯扶手 Stair Handrail
平面扶手 Handrail
地脚螺栓 Foundation Bolt
吊车梁 Crane Beam
隔栅
Grating
单轨
Monorail
代号 R HR EB N GR M
2 对于结构形式、各部分构造、几何尺寸、材料截面、零件加工、焊角尺寸和
14
长度完全一样的构件可以编为同一个构件号，否则应另行编号； 3 对超长度、超宽度、超高度或箱形构件，若需要分段、分片运输时，应将各
段、各片分别编号； 4 各类构件的编号尽可能保持连续，不同构件不应出现同号或重号。 5 当一根构件分画于两张图上时，应视作同一张图纸进行零件编号。 6 对于超大型的建筑钢结构，构件繁多，为便于区分，可将结构在平面或立面
4 钢结构施工详图设计
4.1 钢结构施工详图设计定义及设计依据 4.1.1 钢结构施工详图设计是继钢结构施工图设计之后的设计阶段。详图设计人 员根据施工图提供的构件布置、构件截面与内力、主要节点构造及各种有关数据 和技术要求，严格遵守《钢结构设计规范》（GB50017-2003）、《钢结构工程施工 质量验收规范》（GB50205-2001）及相关图纸和规范的规定，对构件的构造予以 完善。并根据制造厂的生产条件和现场施工条件的原则，考虑运输要求、吊装能 力和安装条件，确定构件的分段。最后运用钢结构制图软件，将构件的整体形式、 构件中各零件的尺寸和要求、以及零件间的连接方法等，详细的表现在图纸上， 以便制造和安装人员通过图纸，清楚地领会设计意图和要求。 4.1.2 钢结构施工详图是指导钢结构构件制造和安装的技术文件，也是编制施工 图预算的依据和工程竣工后的存档资料。 4.1.3 钢结构施工详图一般由制造厂或施工单位编制。 4.1.4 钢结构施工详图编制的依据是钢结构设计图（包括工程实施过程中的结构 设计变更单），以及合同和设计图指定的设计规范及加工规范。 4.1.5 钢结构详图图面图形所用的图线、字体、比例、符号、定位轴线图样画法， 尺寸标注及常用建筑材料图例等均按照现行国家标准《房屋建筑制图统一标准》 （GB/T50001—2001）及《建筑结构制图标准》（GB50105—2001）的有关规定采 用。
单层钢结构厂房结构施工图（含建施）
经典的钢结构工程CAD设计图（含设计说明）
48米跨度钢结构单层厂房结构cad施工图
加建房屋钢结构施工图
某三跨钢结构厂房详细设计cad施工图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢结构施工图的绘制
1.绘制单位
钢结构设计图是由设计单位编制完成的；而钢结构施工详图是以前者为依据，一般由钢结构制造厂或施工单位深化编制完成，并直接作为加工与安装的依据。
施工详图应经原设计工程师会签及由合同文件规定的监理工程师批准后方可施工。
当需要修改时，制作加工单位应向原设计单位申报，经同意和签署文件后，修改方可生效。
2.施工布置图的绘制
（1）绘制结构的平面、立面布置图，构件以粗单线或简单外形图表示，并在其旁侧注明标号，对规律布置的较多同号构件，也可以指引线统一注明标号。
（2）构件编号一般应标注在表示构件的主要平、剖面上，在一张图上同一构件编号不宜在不同图形中重复表示。
（3）因细节不同（如孔、切槽等）的构件均应单独编号，对安装关系相反的构件，一般可将标号加注角标来区别，杆件编号均应有字首代号，一般可采用同音的拼音字母，如刚架——GJ、檩条——LT、钢屋架一一GWJ、支撑一-ZC等。
（4）每一构件均应与轴线有定位的关系尺寸，对槽钢、C型钢截面应标示肢背方向。
（5）平面布置图一般可用1：100、1：200比例。
（6）图中剖面宜利用对称关系可参照关系或转折剖面简化图形。
3.钢结构构件图的绘制
钢结构构件图应以粗实线进行绘制，同时满足下列要求：
（1）每一构件均应按布置图上的构件编号绘制成详图，构件编号用粗线标注在图形下方，图纸内容及深度应能满足制造加工要求。
一般应包括：①构件本身的定位尺寸、几何尺寸；②标注所有组成构件的零件间的相互定位尺寸，连接关系；③标注所有零件间的连接焊缝符号及零件上的孔、洞及其相互关系尺寸；④标注零件的切口、切槽、裁切的大样尺寸；⑤构件
上零件编号及材料表；⑥有关本图构件制作的说明（相关布置图号、制孔要求、焊缝要求等）。
（2）构件的图形应尽量按实际位置绘制，以有较多尺寸的一面为主要投影面，必要时再以顶视（底视）或侧视图作为补充技影，或另剖剖面图表示。
（3）构件与构件间的连接部位，应按设计图提供的内力及节点构造进行连接计算及螺栓与焊缝的布置，选定螺栓数量，焊脚厚度及焊缝长度；对组合截面构件还应确定缀板的截面与间距。
对连接板、节点板、加劲板等，按构造要求进行配置放样及必要的计算。
（4）构件图形一般应选用合适的比例绘制（l：15、i：20、1：50），对于构件较长、较高的构件，其长度高度与截面尺寸可以用不同的比例表示。
（5）构件中每一零件均应编零件号、编号应尽量按主次部位顺序编号，相反零件可用相同编号，但在材料表中的正反栏内注明。
材料表中应注明零件规格、数量、重量及制作要求（如刨边、热煤等），对焊接构件宜在材料表中附加构件重量1.5%的焊缝重量。
（6）图中所有尺寸均以mm为单位（标高除外），一般尺寸注法宜分别标注构件控制尺寸，各零件相关尺寸，对斜尺寸应注明其斜度，当构件为多弧形构件时，应分别标明每一弧形尺寸相对应的曲率半径。
（7）对较复杂的零件或交汇尺寸应由放大样（比例不小于1：5），或绘制展开图来确定其尺寸。
（8）构件间以节点板相连时，应在节点板连接孔中心线上注明斜度及相连的构件号。
随着计算机技术的飞速发展和广泛应用，各种专业软件的开发为施工详图设计的计算机化创造了条件。
一些大型钢结构工程的招投标也都提出了用计算机进行详图设计的要求，特别是高层建筑钢结构详图设计采用计算机绘图，可大大提高工作效率和绘图质量。
