低压电工作业安全技术 复训共109页

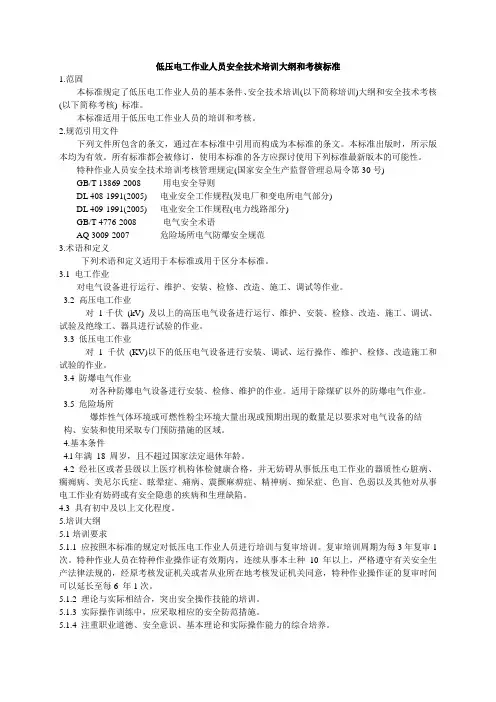

低压电工作业人员安全技术培训大纲和考核标准
低压电工作业人员安全技术培训大纲和考核标准1.范固本标准规定了低压电工作业人员的基本条件、安全技术培训(以下简称培训)大纲和安全技术考核(以下简称考核) 标准。
本标准适用于低压电工作业人员的培训和考核。
2.规范引用文件下列文件所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
特种作业人员安全技术培训考核管理规定(国家安全生产监督管理总局令第30号)GB/T 13869-2008 用电安全导则DL 408-1991(2005) 电业安全工作规程(发电厂和变电所电气部分)DL 409-1991(2005) 电业安全工作规程(电力线路部分)GB/T 4776-2008 电气安全术语AQ 3009-2007 危险场所电气防爆安全规范3.术语和定义下列术语和定义适用于本标准或用于区分本标准。
3.1 电工作业对电气设备进行运行、维护、安装、检修、改造、施工、调试等作业。
3.2 高压电工作业对1千伏(kV) 及以上的高压电气设备进行运行、维护、安装、检修、改造、施工、调试、试验及绝缘工、器具进行试验的作业。
3.3 低压电工作业对1千伏(KV)以下的低压电气设备进行安装、调试、运行操作、维护、检修、改造施工和试验的作业。
3.4 防爆电气作业对各种防爆电气设备进行安装、检修、维护的作业。
适用于除煤矿以外的防爆电气作业。
3.5 危险场所爆炸性气体环境或可燃性粉尘环境大量出现或预期出现的数量足以要求对电气设备的结构、安装和使用采取专门预防措施的区域。
4.基本条件4.l年满18 周岁，且不超过国家法定退休年龄。
4.2 经社区或者县级以上医疗机构体检健康合格，并无妨碍从事低压电工作业的器质性心脏病、瘸痈病、美尼尔氏症、眩晕症、痛病、震颤麻痹症、精神病、痴呆症、色盲、色弱以及其他对从事电工作业有妨碍或有安全隐患的疾病和生理缺陷。
低压电工作业复训题库与解答 新
低压电工国家题库完整版1、目前我国生产的接触器额定电流一般大于或等于630A。
（×）2、熔断器的文字符号为FU。
（√）3、电动式时间继电器的延时时间不受电源电压波动及环境温度变化的影响。
（√）4、铁壳开关安装时外壳必须可靠接地。
（√）5、行程开关的作用是将机械行走的长度用电信号传出。
（×）6、自动开关属于手动电器。
（×）7、熔断器的特性,是通过熔体的电压值越高,熔断时间越短。
（×）8、复合按钮的电工符号是。
（√）9、热继电器是利用双金属片受热弯曲而推动触点动作的一种保护电器,它主要用于线路的速断保护。
（×）10、低压断路器是一种重要的控制和保护电器,断路器都装有灭弧装置,因此可以安全地带负荷合、分闸。
（√）11、电容器室内要有良好的天然采光。
（×）12、电容器的放电负载不能装设熔断器或开关。
（√）13、检查电容器时,只要检查电压是否符合要求即可。
（×）14、为了避免静电火花造成爆炸事故,凡在加工运输,储存等各种易燃液体、气体时,设备都要分别隔离。
（×）15、用避雷针、避雷带是防止雷电破坏电力设备的主要措施。
（×）16、雷电按其传播方式可分为直击雷和感应雷两种。
（×）17、当采用安全特低电压作直接电击防护时,应选用25V及以下的安全电压。
（√）18、保护接零适用于中性点直接接地的配电系统中。
（√）19、剩余电流动作保护装置主要用于1000V以下的低压系统。
（√）20、单相220V电源供电的电气设备,应选用三极式漏电保护装置。
（×）21、在直流电路中,常用棕色标示正极。
（√）22、试验对地电压为50V以上的带电设备时,氖泡式低压验电器就应显示有电。
（×）23、在安全色标中用红色表示禁止、停止或消防。
（√）24、据部分省市统计,农村触电事故要少于城市的触电事故。
（×）25、触电事故是由电能以电流形式作用人体造成的事故。
低压电工安全技能理论
低压电工作业人员安全技术培训教材（安全技能）技术理论目录第一章安全基本知识 (3)第一节触电事故及现场救护 (3)第二节防触电技术 (11)第三节电气防火与防爆 (24)第四节防雷与防静电 (31)第二章安全技术基础知识 (35)第一节电工安全用具与安全标识 (35)第三章安全技术专业知识 (38)第一节低压电器设备 (38)第一章安全基本知识第一节触电事故及现场救护一、电流对人体的伤害一、电击伤害电击伤害是电流对人体内部组织和器官造成伤害，是最危险的一种伤害，绝大多数（85%以上）的触电死亡事故都是电击造成的。
电击伤害的主要特征：（1）伤害人体内部；（2）致命电流很小；（3）在人体的表面没有显著的电伤痕迹。
按照发生电击时电气设备的状态，电击可分为直接电击和间接电击两种：（1）直接接触电击是触及设备和线路正常运行时的带电体发生的电击，称为直接接触电击。
（2）间接接触电击是人体触及正常状态下不带电，而当设备或线路故障时意外带电的导体发生的电击（如触及漏电设备的外壳发生的电击），称为间接接触电击。
二、电伤伤害电伤伤害是电流的热效应、化学效应、光效应和机械效应对人体造成的伤害。
电伤伤害的特征是：伤害人体表面。
二、触电事故的种类电气事故包括电流对人体伤害，电气火灾和爆炸、雷击以及异常停电一、电流对人体伤害（一）电击伤害电流通过人体内部对人体内部组织和器官造成的伤害（二）电伤伤害电流的热效应、化学效应和机械效应对人体伤害。
（三）电磁场伤害人体吸收电磁场辐射的能量所造成的伤害二、电气火灾和爆炸电气火灾和爆炸是在一定条件下电气设备的危险温度或电火花引起的火灾和爆炸。
三、雷击雷电对人体和设备以及建筑物造成的伤害和损坏。
四、异常停电重要的设备、场合如有爆炸危险的厂房的通风措施，医院手术室等停电带来的伤害和重大事故。
三、触电事故分析案例一：未严格执行工作制度，在工作票未返回情况下违章送电，造成三人当场电击死亡。
事故经过：64年5月7日16点30分，吉林造纸厂配合电业局外钱路铁塔大修全厂停电大修，此次检修总变电所共签发出10分工作票，其中第九号工作票的工作项目是在第17号铁塔接引（二次变电所接接户线）。
电工作业(复训)
8/11/2020
5.劳动者享有下列职业卫生保护权利： （1）获得职业卫生教育、培训； （2）获得职业健康检查、职业病诊疗、康复等职业病 防治务； （3）了解工作场所产生或者可能产生的职业病危害因 素、危害后果和应当采取的职业病防护措施； （4）要求用人单位提供符合防治职业病要求的职业病 防护设施和个人使用的职业病防护用品，改善工作条件； （5）对违反职业病防治法律、法规以及危及生命健康 的行为提出批评、检举和控告； （6）拒绝违章指挥和强令进行没有职业病防护措施的 作业； （7）参与用人单位职业卫生工作的民主管理，对职业 病防治工作提出意见和建议。
8/11/2020
2.用人单位应当为劳动者建立职业健康监 护档案，并按照规定的期限妥善保存。
3.发生或者可能发生急性职业病危害事 故时，用人单位应当立即采取应急救援和 控制措施，并及时报告所在地卫生行政部 门和有关部门。对遭受或者可能遭受急性 职业病危害的劳动者，用人单位应当及时 组织救治、进行健康检查和医学观察，所 需费用由用人单位承担。
临沂市特种作业安全技术培训
电工作业（复训）
主编：刘艳 临沂市南翔职业技术培训学校
第一章 电工安全生产常识
第一节 安全生产法律法规 第二节 电工作业与电工安全职责 第三节 电气安全工作制度及相关 技术措施
8/11/2020
第一节 安全生产法律法规
(一)《安全生产法》 为了加强安全生产监督管理，防 止和减少生产安全事故，保障人民群 众生命和财产安全，促进经济发展， 我国于2002年6月29日颁布了《安全生 产法》，于2002年11月1日起施行。这 是我国第一部规范安全生产的综合性 基础法律.
低压电工作业安全技术(复训)
双人操作复苏术
双人操作复苏术是由两 名抢救者相互配合进行口对 口人工呼吸和体外心脏按 动脉有否搏动以判断体外心 脏按压是否有效，在抢救一 段时间后判断触电者是否恢 复自主呼吸和心跳．另一位 抢救者位于触电者一侧进行 体外心脏按压．（如图）
电工作业安全技术
一、基本操作 二、识别判定 三、触电急救 四、隐患查找
一、基本操作
1、自动往返 3、二地控制 5、漏电开关接线 7、照明回路故障 9、双联开关 11、三相有功表接线
2、可逆起动 4、三相表配电流互感器 6、照明联接 8、三元三表接线 10、倒闸操作 12、220V/36V变压器
二、识别判定
1、判断触电者是否意识存在（整个判断时间在5-10S内完成） 2、呼救（如丧失意志，表明情况严重，应及时向当地急救部门救援） 3、保持复苏体位（仰卧位，头、颈、躯干平直无扭曲，双手放二侧 躺在硬地上，并打开衣领和裤带）
恢复体位（触电者有心跳无呼吸，但昏迷时可能气道内有异物， 必须马上处于侧卧，使口腔内的异物排出）； 4、开放气道（口腔内有异物要立即清除，使触电者处于恢复体位， 用手取出异物，再恢复到复苏体位） 5、判断有无呼吸存在（靠近触电者的胸、口、鼻、嘴等部位，听有 无呼吸存在，时间不超过5S；有呼吸时，保持气道畅通状态；无呼 吸时，进行人工呼吸） 6、判断有无心跳存在（用手触摸颈动脉是否有搏动，无搏动进行体 外按压）
• 6、禁止攀登，高压危险 （工作人员上下的铁架临近：可能上
下的另外铁架上：运行中变压器的 梯子上）
• 7、 已接地
（悬挂在已接地线的隔离开关操作手 柄上）
安全用电标示牌
禁止合闸 线路有人工作
在此工作
止步
高压危险！
从此上下 已接地
电工作业(复训)讲解
（二）电工作业的安全组织措 施
值班员如发现工作人员违反 安全规程或任何危及工作人员安 全的情况，应向工作负责人提出 改正意见，必要时可暂时停止工 作，并立即报告上级。
（二）电工作业的安全组织措施
4、工作间断、转移和终结制度
工作间断时，工作班人员应从工作现场撤 出，所有安全措施保持不动，工作票仍由工作 负责人执存。每日收工，将工作票交回值班员。 次日复工时，应征得值班员许可，取回工作票， 工作负责人必须首先重新检查安全措施，确定 符合工作票的要求后，方可工作。
（二）电工作业的安全组织措施
全部工作完毕后，工作班人员应清扫、整 理现场。工作负责人应先周密检查，待全 体工作撤离工作地点后，再向值班人员讲 清所修项目、发现的问题、试验结果和存 在的问题等，并与值班人员共同检查设备 状态、有无遗漏物件、是否清洁等，然后
在工作票上填明工作终结时间，经双方签 名后，工作票方可终结。
（二）电工作业的安全组织措施
2、工作许可制度
工作票签发人由车间（分场）或工作（所） 熟悉人员技术水平、设备情况、安全工作规程 的生产领导人或技术人员担任。工作票签发人 的职责范围为：工作必要性；工作是否安全； 工作票上所填安全措施是否正确完备；所派工 作负责人和工作班人员是否适当和足够，精神 状态是否良好等。工作票签发人不得兼任该项 工作的工作负责人。
（二）电工作业的安全组织措施
工作票一式填写两份，一份必须
经常保存在工作地点，由工作负责人收 执，另一份由值班员收执，按值移交，在 无人值班的设备上工作时，第二份工作票 由工作许可人收执。
（二）电工作业的安全组织措施
一个工作负责人只能发一张工作票。 工作票上所列的工作地点，以一个电气连 接部分为限。如施工设备属于同一电压、 位于同一楼层、同时停送电、且不会触及 带电导体时，可允许几个电气连接部分共 用一张工作票。在几个电气连接部分上， 依次进行不停电的同一类型的工作，可以 发给一张第二种工作票。
电工作业(复训)
第二章 保证电气安全的要求与措施
第一节 电气安全工作基本要求 一、遵守规章制度与规程 二、配备人员并进行安全教育 三、安全检查并建立档案资料 第二节 保证安全的组织措施 一、工作票制度 二、工作许可制度 三、工作监护制度 四、工作间断、转移和终结制度 第三节 保证安全的技术措施 第四节 安全标识
第一节 电气安全工作基本要求
拆接地线的顺序与此相反。装、拆接地线均 应使用 绝缘棒或戴绝缘手套。接地线应用多股软裸 铜线， 其截面应符合短路电流的要求，但不得小于 25mm2. 禁止使用不符合规定的导线作接地线或短路 用。接 地线必须用专用线夹固定在导体上，严禁用 缠绕的 方法进行接地或短路。 四、悬挂标示牌和装设遮拦 如果线路上有人工作，应在线路开关和刀 闸操
二、遮拦和阻挡物 屏护是用遮拦、护罩、护盖、箱闸等将带 电体 与外界隔绝开来。屏护包括屏蔽和障碍。屏 蔽能防 止无意识，也能防止有意识的触及或过分接 近带电 体；障碍只能防止无意识触及或过分接近带 电体， 永久性屏装置 防止触电事故 分 类： 临时性屏护装置 而不能防止有意识移开或越过该障碍物触及 作 用： 防止电弧飞溅 或过分 移动性屏护装置 防止电弧短路 接近带电体。
下列情况和部位可能发生跨步电压电击： ⑴、带电导体，特别是高压导体故障接地 处， 流散电流在地面各点产生的电位差造成跨步 电压电 击； ⑵、接地装臵流过故障电流时，流散电流 在附 近地面各点产生的电位差造成跨步电压电击； ⑶、正常时有较大工作电流流过的接地装 臵附 近，流散电流在地面各点产生的电位差造成 跨步电 压电击；
（1）触电事故季节性明显，6~9月事故最 多； 其次，这段时间在大部分农村都是农忙季节， 农村 用电量增加，触电事故因而增多。 （2）低压触电事故多；应当指出，在专业 电工 中，情况是相反的，即高压触电事故比低压 触电事 故多。 （3）携带式设备和移动式设备触电事故多； （4）电气连接部位触电事故多； （5）误操作和违章作业造成的触电事故多； （6）不同行业、不同年龄、不同地域触电
低压电工作业-复训2018
低压电工作业- 复训一、单项选择题1、安全生产工作应当以人为本，坚持安全发展，坚持安全第一、预防为主、（）的方针。
CA.以人为本B.安全发展C.综合治理D.隐患治理2、《安全生产法》明确了安全生产工作机制：生产经营单位负责、（）、政府监管、行业自律和社会监督。
BA.属地监督B.职工参与C.党政同责D.一岗双责3、《安全生产法》规定，生产经营单位的从业人员有依法获得安全生产保障的权利，并应当依法履行安全生产方面的（）。
DA. 职责B. 制度C.规定D.义务4、《安全生产法》规定，制止和纠正违章指挥、强令冒险作业、违反操作规程的行为是生产经营单位的（）的职责。
CA.主要负责人B.安全负责人C.安全生产管理机构以及安全生产管理人员D.班组长5、《安全生产法》规定，未经安全生产教育和培训合格的从业人员，（）上岗作业。
A.不得B.可以C.在师傅带领下D.在他人监护下A6、《安全生产法》规定，生产经营单位的特种作业人员必须按照国家有关规定经专门的安全作业培训，取得（），方可上岗作业。
BA.岗位证书B.相应资格C.领导认可D.优异成绩7、《特种作业人员安全技术培训考核管理规定》（国家安监总局令第30号）属于（）。
A.法律B.行政法规C.部门规章D.地方法规C8、从事特种作业的人员应当年满（）周岁，且不超过国家法定退休年龄。
A.14B.16C.18D.20 C9、特种作业人员体检必须经（）体检健康合格。
BA.专业医疗机构B.社区或者县级以上医疗机构C.职业病鉴定机构D.单位医务室10、根据《特种作业人员安全技术培训考核管理规定》，电工作业人员应具有（）及以上文化程度。
AA.初中B.高中C.大专D.本科11、根据有关最新政策规定，电工作业包括（）操作项目。
CA.三个B.五个C.六个D.八个12、根据相关政策，自（）起，取消电工进网作业许可证核发行政许可事项，由安全生产监管部门考核发放“特种作业操作证（电工）”。
低压电工作业安全技术
添加标题
添加标题
添加标题
添加标题
熟悉低压电气安全技术知识和相关 电气设备操作技能
遵守安全操作规程，正确使用安全 防护用品和电气设备
作业前的安全检查
检查现场环境是否安全
检查防护用品是否齐全
检查电气设备是否正常
检查作业人员是否具备相应资 质
作业中的安全操作
遵守操作规程， 确保作业安全
使用合格的低压 电气设备，定期 检查维护
,
低压电工作业安全技 术
汇报人：
CONTENTS
目 录
01 低压电工作业的基本要求 02 低压电气设备的安全技术 03 低压电工作业的安全措施 04 低压电工作业的应急处理 05 低压电工作业的安全教育
低压电工作业的基
01
本要求
作业人员资格要求
必须经过专业培训并取得低压电工 作业资格证书
掌握触电急救技能和心肺复苏技能
掌握安全操作规程，规范作业行为
培养应急处理能力，确保生命安全
安全教育的内容和形式
安全教育内容：低压电工作业的基本知识、安全操作规程、应急处理措施等。
安全教育形式：理论授课、实践操作、案例分析等。
安全教育目的：提高低压电工作业人员的安全意识和操作技能，预防事故发生。
安全教育的重要性：安全教育是保障低压电工作业安全的重要措施，必须定期进行，严格遵 守。
穿戴防护用品： 作业人员必须 穿戴绝缘鞋、 手套等防护用 品，以防止触 电事故发生。
遵循安全操作 规程：作业人 员应遵循安全 操作规程，避 免带电操作和
违规操作。
定期培训：对 低压电工作业 人员进行定期 培训，提高其 安全意识和操
作技能。
配备安全设备： 在施工现场应配 备相应的安全设 备，如漏电保护 器、接地保护装 置等，确保作业 人员的人身安全。
电工复训(低压)修改
• 3．在低压带电裸导线的线路上工作时，工作人员在没有 采取绝缘措施的情况下，不得穿越其线路。
• 4．上杆前应先分清哪相是低压火线，哪相是中性 （零线），并用验电笔测试，判断后，再选好工 作位置。在断开导线时，应先断开火线，后断开 中性线；在搭接导线时，顺序相反。 • 5．严禁在雷、雨、雪天以及有六级及以上大风时 在户外带电作业。也不应在雷电时进行室内带电 作业。 •
电工作业的安全规程及制度
• 三、在电气设备（或线路）上作业的工作制度 • 在电气设备上作业时保证安全的组织措施是工作 票制度、工作许可制度、工作监护制度、工作间 断、转移和终结制度。 • （一）、工作票制度 • 工作票制度是准许在电气设备上（或线路上） 工作的书面命令。是工作班组内部以及工作班组 与运行人员之间为确保检修工作安全的一种联系 制度。
电工作业的安全规程及制度
• 无论全停电还是部分停电作业，为保证人 身安全，都必须执行停电、验电、装设接 地线、悬挂标志牌和装设遮栏等安全技术 措施后，方可进行停电作业。
电工作业的安全规程及制度
• （一）、停电 • 1．工作地点必须停电的设备或线路 • 2．停电的安全要求 • （1）对停电作业的电气设备或线路，必须把各方 面的电源完全断开.
低压配电装置
• ★为适应电动机过载性的需要，热元件通 过整定电流时，继电器不动作； • 通过1．2倍整定电流时，动作时间将近20 分钟； • 通过1．5倍整定电流时，动作时间近2分钟； • 为适应电动机启动要求，热元件通过6倍整 定电流时，动作时间应超过5秒；
低压配电装置
• （四）、电磁式继电器 • 电磁式过电流继电器是依靠电磁力的作用进行 工作的。 • 二、 开关电器 • （一）、刀开关 • （二）、低压断路器 • 低压断路器又叫自动空气开关或自动空气断路器， 可简称断路器。它是低压配电网络中常用的一种 配电电器，集控制和多种保护功能于一体。在正 常情况下，可用于不频繁地接通和断开电路以及 控制电动机的运行。
安全证电工作业复训
考核不合格的处理和重新培训
补考机会
对于考核不合格的学员，给予一次免费补考的机会。
重新培训
补考仍未通过的学员需重新参加培训，并再次参加考 核。
限制措施
对于连续三次考核不合格的学员，可能面临被取消电 工作业资格的处罚。
05
常见问题和注意事项
电工作业常见问题和解决方法
01
触电风险
在操作电气设备时，如果不小心接触到带电部分，可能导致触电。解决
实际操作技能
包括电气设备检查、维护 和维修，以及紧急情况的 处置等。
考试和评估
完成培训后，学员需要通 过考试和评估，以证明其 掌握知识和技能。
复训的时间和地点
时间
通常为每年的固定时间段，具体 时间根据地区和培训机构安排而 定。
地点
通常在当地的培训机构或职业学 校进行，具体地点根据地区和培 训机构安排而定。
操作前准备
01
在操作电气设备前，应进行安全检查，包括设备是否正常、电
源是否断开等。
操作规程
02
遵循正确的操作步骤和顺序，避免因操作不当导致设备损坏或
人员伤亡。
异常情况处理
03
遇到异常情况时，应立即停止操作，及时报告并采取相应的处
理措施。
触电急救和灭火技能
触电急救措施
掌握触电急救的基本知识和技能，包 括切断电源、施救方法和心肺复苏等 。
火灾报警和灭火设备。
安全防护用品的正确使用和保养
1 2 3
绝缘手套
在操作带电设备时，应始终佩戴合格的绝缘手套 。手套应定期检查，如有破损应及时更换。
安全帽和护目镜
在进行可能产生飞溅物或电气弧光的作业时，应 佩戴安全帽和护目镜，以保护头部和眼睛不受伤 害。
低压电工作业复训试卷
低压电工作业复训试卷第1套考试时长：120 分钟试卷总分：100分考试卷及格分：80分姓名：___________准考证号：_____________身份证件号：_____________得分：___________总局——理论题部分：一、判断题(共计70题, 每题1.0分, 对的画√, 错误的画× )1. 剩余动作电流小于或等于0.3A的RCD属于高灵敏度RCD。
()2. 剩余电流动作保护装置主要用于1000V以下的低压系统。
()3. 变配电设备应有完善的屏护装置。
()4. 异步电动机的转差率是旋转磁场的转速与电动机转速之差与旋转磁场的转速之比。
()5. 带电机的设备,在电机通电前要检查电机的辅助设备和安装底座,接地等,正常后再通电使用。
()6. 交流电动机铭牌上的频率是此电机使用的交流电源的频率。
()7. 三相电动机的转子和定子要同时通电才能工作。
()8. 对电机各绕组的绝缘检查,如测出绝缘电阻不合格,不允许通电运行。
()9. 在电气原理图中,当触点图形垂直放置时,以“左开右闭”原则绘制。
()10. 二极管只要工作在反向击穿区,一定会被击穿。
()11. PN结正向导通时,其内外电场方向一致。
()12. 对称的三相电源是由振幅相同、初相依次相差120°的正弦电源,连接组成的供电系统。
()13. 无论在任何情况下,三极管都具有电流放大功能。
()14. 在串联电路中,电流处处相等。
()15. 我国正弦交流电的频率为50Hz。
()16. 并联电路的总电压等于各支路电压之和。
()17. 当静电的放电火花能量足够大时,能引起火灾和爆炸事故,在生产过程中静电还会妨碍生产和降低产品质量等。
()18. 防雷装置应沿建筑物的外墙敷设,并经最短途径接地,如有特殊要求可以暗设。
()19. 用避雷针、避雷带是防止雷电破坏电力设备的主要措施。
()20. 导线连接后接头与绝缘层的距离越小越好。
()21. 黄绿双色的导线只能用于保护线。
低压电工安全培训
1、工作票制度 一个工作负责人只能发一张工作票 2、工作许可制度 工作票签发人不得兼任该项工作的负责人 工作负责人可填写工作票 工作许可人不得签发工作票 3、工作监护制度 4、工作间断、转移和终结制度
一、停电
*
第三节 保证安全的技术措施
工作地点必须停电的设备如下： 待检修的设备 与工作人员进行工作中正常活动范围的距离小于规定距离的设备 在44kV以下的无安全遮拦的设备上进行工作时，距离小于规定的设备 带电部分在工作人员后面或两侧无可靠安全措施的设备
三、装设接地线
四、悬挂标示牌
第四节 安全标识
01
安全色是表达安全信息含义的颜色
02
国家规定的有红、黄、蓝、绿四种颜色
03
红色——禁止、停止
04
黄色——警告、注意
05
蓝色——指令、必须遵守
06
绿色——指示、通行、安全状态
07
第三章 电气安全
*
绝缘、屏护、电气间隙、安全距离、漏电保护等都是防止直接接触电击的防护措施
变配电站的防雷措施：设避雷针；高压侧装设阀型避雷器或保护间隙；当低压侧中性点不接地时，也应装设阀型避雷器或保护间隙
二、防静电安全要求
静电的危害
爆炸和火灾——容易产生静电火花 电击——带静电的人体电压可达上万伏 妨碍生产，影响产品质量（纺织业）
1
36V和24V用于有触电危险的环境中使用的行灯和局部照明灯
2
12V用于金属容器内等特别危险环境中使用的行灯
3
6V用于水下作业场所
4
漏电保护器
*
电气线路或电气设备发生单相接地短路故障时会产生剩余电流，利用这种剩余电流来切断故障线路或设备电源的保护电器称为漏电保护器
电工复训(低压)修改PPT共40页
11、获得的成功越大，就越令人高兴 。野心 是使人 勤奋的 原因， 节制使 人枯萎 。 12、不问收获，只问耕耘。如同种树 ，先有 根茎， 再有枝 叶，尔 后花实 ，好好 劳动， 不要想 太多， 那样只 会使人 胆孝懒 惰，因 为不实 践，甚 至不接 触社会 ，难道 你是野 人。(名 言网) 13、不怕，不悔(虽然只有四个字，但 常看常 新。 14、我在心里默默地为每一个人祝福 。我爱 自己， 我用清 洁与节 制来珍 惜我的 身体， 我用智 慧和知 识充实 我的头 脑。 15、这世上的一切都借希望而完成。 农夫不 会播下 一粒玉 米，如 果他不 曾希望 它长成 种籽； 单身汉 不会娶 妻，如 果他不 曾希望 有小孩 ；商人 或手艺 人不会 工作， 如果他 不曾希 望因此 而有收 益。-- 马钉为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
40
低压电工培训教案.
；能安装剩余电流保护装置；熟练进行灯具安装、拆卸； 正确选择导线截面等。 ③ 高压电工要掌握变压器、互感器、避雷器、高压开关的安 装、巡视检查、运行维护；掌握倒闸操作顺序、分析处理 故障等。
<#>
5、特种作业人员的考核与发证
<#>
5、绝缘电阻表 俗称摇表，也叫兆欧表，专门用来测量绝缘电阻， 工作电压500-5000V，根据被测电气设备额定电压选择。 380V以下设备选500V摇表. 表头是比率表，没有游丝，所以指针位置任意 使用前短路轻摇，指针迅速指0，开路轻摇，指∞ 使用时，L接相线，E接壳或 地，G接需要屏蔽的电极。 120rpm，采用1分钟读数 引线采用单根多股
<#>
3、单一参数的交流电路 单一电阻电路：电压u和电流i同相。功率因素 cosØ =1。电阻消耗的功率叫有功功率P，单位瓦（W）、 千瓦（KW）
<#>
单一电感电路：电压u超前电流i 90°。功率因素=0 单一电感不消耗有功功率，只和电源之间进行充放电， 充放电的瞬时最大功率叫无功功率Q,单位乏（Var）、 千乏（KVar）
<#>
九、电磁感应 导体在磁场中做切割磁力线运动，导体上有感应电 动势。感应电动势方向由右手定则确定。 线圈中的磁场发生变化，线圈中有感应电动势产生。 感应电动势的方向由楞次定律确定。
<#>
线圈自身电流发生变化，线圈会产生自感电动势。 楞次定律：线圈中感应电流（磁场）的方向总是阻 碍原电流（原磁场）的变化。
<#>Βιβλιοθήκη 第二部分电工基础知识
<#>
