工法正文--覆土顶板沉降后浇带先封闭后浇筑施工工法 (1)资料

覆土顶板沉降后浇带先封闭后浇筑施工工法

中国新兴保信建设总公司

任学军王树旗王海卫王京侯进智

1 前言

在国家大力提倡节约建设土地资源的前提下，近年来在大型公建、群体住宅中通过最大限度的利用土地空间，地下车库与主楼相连的建筑设计较为普遍，但由于通常规定地下车库与主楼相连处设置的沉降后浇带要在主楼结构封顶后40天以上或按设计要求更长时间方能进行浇筑，顶板覆土车库的顶板回填土的施工时间也受沉降后浇带浇筑时间的制约，造成现场本就狭小施工、运输场地布置更加困难，增加了现场费用支出和工期损失。

为解决此难题，我公司不断探索改进，先后有东小口商业金融项目地下车库工程、居易园A区三期住宅小区地下车库工程、通州区台湖镇光机电一体化产业基地二期E地块居住项目地下车库，经过与设计单位沟通，沉降后浇带在地下车库顶板施工完成后采用预制板提前封闭，在预制板间隔预留浇筑孔，进行防水、回填土的施工，主体结构完工后采用自密实混凝土从预留孔进行后浇带的浇筑。由此以来，解决了后浇带沉降混凝土浇筑前顶板的回填土问题，为施工提供了良好的现场空间、运输条件，在工期紧张、钢筋量大、大模板多、周转材料亟待进场的情况下，有效地保证了现场材料堆放；保障了装

修的提前顺利插入，总体上加快施工进度、降低经营成本。

本工法由北京市科学技术情报研究所于2013年10月29日查新（报告编号：2013-0438），结论为：未见与本“覆土顶板沉降后浇带先封闭后浇筑施工工法”相同的报道。

中国新兴保信建设总公司在完成上述三个工程的结构施工后，对该项技术进行了总结，形成了“覆土顶板沉降后浇带先封闭后浇筑施工工法”，该工法于2012年11月22日通过北京市住房和城乡建设委员会评审，评为北京市工法；该工法于2013年4月23日经科学技术成果鉴定（京建科鉴字[2013]第029号）:成果达到了国内领先水平,该技术采用预制板提前封闭沉降后浇带、预设混凝土浇筑管、接缝防水等配套技术措施，实现了后浇带在覆土后浇筑混凝土的技术要求，缩短了施工工期，提高了施工场地利用率，其关键技术具有创新性。

地下室顶板沉降后浇带提前封闭施工方案

地下室顶板沉降后浇带提前封闭施工方案(总18页)

-CAL-FENGHAI.-(YICAI)-Company One1

-CAL-本页仅作为文档封面，使用请直接删除

上海清美绿色食品有限公司新建食品生产

建设项目工程

地下室沉降后浇带提前回土浙江润宇建设工程有限公司清美项目部

施工方案

1.工程概况 ..................................... 错误!未指定书签。

2.编制说明 ..................................... 错误!未指定书签。

3.方案总体部署 ................................. 错误!未指定书签。

4.施工难点及解决对策............................ 错误!未指定书签。

5.后浇带盖板设计 ............................... 错误!未指定书签。

6.后浇带支撑设计 ............................... 错误!未指定书签。

7.施工准备 ..................................... 错误!未指定书签。

8.施工方案 ..................................... 错误!未指定书签。

9.质量保证措施 ................................. 错误!未指定书签。

10.安全保证措施 ................................. 错误!未指定书签。

地下室顶板沉降后浇带预封闭施工技术

发表时间：2016-10-18T16:06:17.497Z 来源：《基层建设》2016年14期作者：田华娟

[导读] 摘要：传统的施工规范和设计方案，需要留置后浇带的时间过长，产生了很多矛盾和问题，其中与工期之间的矛盾尤为突出。为解决这些矛盾，在保留后浇带功能的同时，又能加快工程建设进度，实现尽快开展后续建设、提高场地利用效率等目的，可以根据施工现场实际，精心设计，对地下室沉降后浇带实施提前封闭施工。

天津泰达建设集团有限公司天津市 300457

摘要：传统的施工规范和设计方案，需要留置后浇带的时间过长，产生了很多矛盾和问题，其中与工期之间的矛盾尤为突出。为解决这些矛盾，在保留后浇带功能的同时，又能加快工程建设进度，实现尽快开展后续建设、提高场地利用效率等目的，可以根据施工现场实际，精心设计，对地下室沉降后浇带实施提前封闭施工。

关键词：地下室顶板；沉降；后浇带预封闭；施工技术

引言

目前，建筑周边均设置了沉降后浇带，以满足高层建筑在主体施工期间的沉降需要。其中，顶板后浇带的存在给地下室顶板整体防水施工、土方回填和场地的布置利用带来了一定的影响。鉴于此，传统的做法为对后浇带钢筋防锈处理后进行临时苫盖，车库顶板防水施工至后浇带两侧预留接槎，同时在两侧砌筑挡土墙，以满足回填等后续施工。本文主要分析预封闭盖板施工技术。

一、施工部署

1）用盖板覆盖沉降后浇带提前制作混凝土盖板，强度达到100%后浇带钢筋通过隐蔽验收后，用混凝土预制盖板覆盖；

2）施工防水层及保护层梁板混凝土达到设计强度80%后，开始夯填反梁区格内回填土，浇注混凝土，找坡并压光作为防水基层，然后施工防水层及保护层；

地下室沉降后浇带盖板式超前封堵施工工法

1 前言

高层建筑主楼与相邻的地下室结构因沉降差而设置的沉降后浇带，需待主体结构结束且沉降基本稳定后才能封堵。沉降后浇带一般贯穿整个主体结构施工和部分装饰装修施工，导致地下室顶板后续工序无法推进，给建筑施工带来很多不便，尤其在地下室施工顶板上的绿化和管网需与主体穿插施工的项目中，严重影响工程施工进度。

为保证地下室顶板土方作业能够整体按照设计方案进行回填，提前进行室外管网和绿化施工，避免后期单独施工后浇带处施工回填和绿化工作。我司组织技术人员结合工程实例研究出地下室沉降后浇带盖板式超前封堵施工技术，该技术在地下室顶板沉降后浇带上增加现浇钢筋混凝土盖板预留浇筑管道的施工技术，为沉降后浇带及时封堵提供了保障，缩短了工期，节约了施工成本。

在该项技术研发过程中，开发出国家授权专利，名称为后浇带侧固内撑钢板组合模板，专利号：ZL2019224455327，2022年3月22日经教育部科技查新工作站查新（编号：202236000L150057），未见与该工法综合关键技术相符的内容，在所检国家级、省级工法中也未见述及。该项技术成功应用到本公司施工的水上旅游服务基地建设工程、瓯海中心区拆迁安置商务楼工程（中心单元B-11地块）等工程中，实践证明其核心技术成熟，效益显著，为推广该项技术，经不断完善及总结形成本工法。

2 工法特点

2.0.1 本工艺施工简单便捷，无需后期二次防水和回填，施工工序少，后期后浇带浇筑施工方便；

2.0.2 钢筋混凝土盖板成本低、受力好、施工简单，可利用现场已有材料，可提前介入室外管网和绿化，缩短项目施工工期，节约了大量的施工成本。

地下室顶板沉降后浇带提前封闭施工方案

因中心园林及配套样板需在开盘时开放展示，对于采用沉降后浇带的项目，需在主体完工后或完全沉降均匀后方能浇捣后浇带，但等待时间很长；或现场采取临时封堵地下室后浇带，待开盘展示后，地下室回填顶板需二次开挖，造成严重的成本浪费及地下室防水层破坏、开挖机械行走动荷载对顶板的二次破坏，易造成地下室顶板渗漏水隐患。

对于工期紧张、施工场地狭小，且需要快速开盘的项目，可以采取地下室后浇带提前封闭技术来缩短地下室顶板回填时间，主要如下：现场加强后浇带两侧支撑，混凝土强度达到75%后采用混凝土预制盖板覆盖后浇带，后浇带附加防水加强层施工，防水保护层施工完成后即可开始地下室回填土。同时盖板地下室梁位均设置反梁并预留混凝土泵送管，用作排气观察管，沉降完成后采用自密实混凝土顶升技术进行浇灌，直至自密实混凝土高出反梁，即浇捣完成。

详细做法如下：

々期施工方案

1.目的:

根据设计要求，沉降后浇带需主体结构完工、主楼和纯地下室消除沉降差异后浇筑。为确保样板展示区进度要求，在地库顶板结构施工完毕后，对现场进行合理的平面布置，采取特殊施工方法达到预期目标，特制定此方案。

2.方案总体部署：

2.1用盖板覆盖沉降后浇带

提前制作混凝土盖板，使盖板混凝土强度达到100%。后浇带钢筋隐蔽验收后，用混凝土预制盖板进行覆盖。

2.2施工防水层及保护层

梁板混凝土达到设计强度80%后，开始施工防水层及保护层。

2.3地下室覆土回填

回填土分层夯实，取样合格后进行场地硬化、形成环形道路，重新进行现场总平面布置，考虑专业安装及二次结构的场地安排。

地下室顶板沉降后浇带提前封闭施工方案精品

地下室顶板沉降后浇带提前封闭施工方案

详细做法如下：

1.目的：

2.方案总体部署：

2.1用盖板覆盖沉降后浇带

提前制作混凝土盖板，使盖板混凝土强度达到100%。后浇带钢筋隐蔽验收后，用混凝土预制盖板进行覆盖。

2.2施工防水层及保护层

梁板混凝土达到设计强度80%后，开始施工防水层及保护层。

2.3地下室覆土回填

回填土分层夯实，取样合格后进行场地硬化、形成环形道路，重新进行现场总平面布置，考虑专业安装及二次结构的场地安排。

高层建筑地下室顶板沉降后浇带预封闭施工方法探析

发布时间：2022-05-05T03:15:09.511Z 来源：《城镇建设》2022年第2期作者：张帆

[导读] 随着建设用地减少、民众对建筑产品品质量要求的提高，现代建筑产品研发设计中，通过扩大生产建设规模、集成多种功能，推进了高层建筑的发展。

张帆

陕西建工第六建设集团有限公司 712000

摘要：随着建设用地减少、民众对建筑产品品质量要求的提高，现代建筑产品研发设计中，通过扩大生产建设规模、集成多种功能，推进了高层建筑的发展。本文概述了后浇筑带功能及设置依据，剖析了高层建筑地下室顶板后浇带预封闭施工难点，并以此为基础，对具体的施工方法进行了讨论。

关键词：地下室顶板沉降；后浇带；预封闭施工；方法

在高层建筑地下工程施工中，通常借助设置顶板后浇带的方式，化解结构设计中的沉降差异问题。由于顶板后浇带的设置会对地下室顶板工程相关的防水工程、土方回填工程，以及场地布置利用等产生了消极影响，给后续施工造成了不便并造成裂缝、渗漏等质量问题。因此，在实际施工中一般会配套应用钢筋防锈措施、设置临时苫盖、预留接槎、砌筑挡土墙等综合措施。下面以此为基础对预封闭施工方法展开分析。

1、后浇带功能及设置原则分析

1.1功能分析

从概念界定看，施工后浇带主要是指施工中预留的混凝土带。由于在高层建筑的主楼、裙楼之间普遍存在沉降差异、温度应力降低、钢筋混凝土收缩变形等问题，因此施工实践中通常会借助设置施工后浇带的方式解决上述问题。当前，在高层建筑施工中的应用类型包括：（1）后浇沉降带；（2）后浇温度带；（3）后浇收缩带。三种施工后浇带在类型上虽然存在差异，但是在功能上却趋于一致，均具有多种变形缝功能，在应用该功能使其产生作用时，通常可以配套的使用调节压力差、时间差、标高差、减少温度收缩影响等综合措施进行适度调整。

地下室顶板沉降后浇带提前封闭施工方案

地下室顶板沉降后浇带提前封闭施工方案之欧侯

瑞魂创作

因中心园林及配套样板需在开盘时开放展示, 对采纳沉降后浇带的项目, 需在主体完工后或完全沉降均匀后方能浇捣后浇带, 但等候时间很长；或现场采用临时封堵地下室后浇带, 待开盘展示后, 地下室回填顶板需二次开挖, 造成严重的本钱浪费及地下室防水层破坏、开挖机械行走动荷载对顶板的二次破坏, 易造成地下室顶板渗漏水隐患.

对工期紧张、施工场地狭小, 且需要快速开盘的项目, 可以采用地下室后浇带提前封闭技术来缩短地下室顶板回填时间, 主要如下：现场加强后浇带两侧支撑, 混凝土强度到达75%后采纳

混凝土预制盖板覆盖后浇带, 后浇带附加防水加强层施工, 防水呵护层施工完成后即可开始地下室回填土.同时盖板地下室梁位均设置反梁并预留混凝土泵送管, 用作排气观察管, 沉降完成后采纳自密实混凝土顶升技术进行浇灌, 直至自密实混凝土高出反梁, 即浇捣完成.

详细做法如下：

1.目的：

根据设计要求, 沉降后浇带需主体结构完工、主楼和纯地下室消除沉降不同后浇筑.为确保样板展示区进度要求, 在地库顶板结构施工完毕后, 对现场进行合理的平面安插, 采用特殊施工方法到达预期目标, 特制定此方案.

2.方案总体布置：

提前制作混凝土盖板, 使盖板混凝土强度到达100%.后浇带

钢筋隐蔽验收后, 用混凝土预制盖板进行覆盖.

梁板混凝土到达设计强度80%后, 开始施工防水层及呵护层.

回填土分层夯实, 取样合格后进行场地硬化、形成环形路途, 重新进行现场总平面安插, 考虑专业装置及二次结构的场地安插. 2.4 浇注后浇带混凝土

地下室顶板沉降后浇带提前封闭施工方案之欧阳主创编

地下室顶板沉降后浇带提前封闭施工方案

详细做法如下：

1.目的：

2.方案总体部署：

2.1用盖板覆盖沉降后浇带

提前制作混凝土盖板，使盖板混凝土强度达到100%。后浇带钢筋隐蔽验收后，用混凝土预制盖板进行覆盖。

2.2施工防水层及保护层

梁板混凝土达到设计强度80%后，开始施工防水层及保护层。

2.3地下室覆土回填

回填土分层夯实，取样合格后进行场地硬化、形成环形道路，重新进行现场总平面布置，考虑专业安装及二次结构的场地安排。

地下室顶板沉降后浇带提前封闭施工方案

引言

在进行地下室的建设中，顶板的支撑是至关重要的，而顶板的不稳定常常会导致沉降或是垮塌等问题。为此，一般会采用浇带等措施加固顶板。但是，由于封闭施工需要建设时间长，一旦顶板发生沉降，浇带加固会变得十分困难。本文将介绍地下室顶板沉降后浇带提前封闭施工方案。

问题分析

在地下室顶板沉降后进行浇带加固需要考虑以下两个问题：

1.浇带加固前的顶板支撑问题

2.浇带加固后的顶板支撑问题

在进行浇带加固前，由于顶板已经发生沉降，需要采取措施对顶板进行支撑，避免再次发生沉降或是垮塌的问题。同时，在进行浇带加固后，需要采取适当的措施保证顶板的稳定，避免由于施工造成的顶板下沉现象。

提前封闭施工方案

为解决以上两个问题，我们提出了一种提前封闭施工方案，流程如下：

第一步：顶板支撑

在进行浇带加固前，需要对顶板进行支撑，保证其稳定性。采用“支撑 - 拆除 - 加固”的顺序，具体流程如下：

1.在顶板下方设置支撑结构，可以采用桁架支撑或是其他形式的结构。

2.拆除顶板下方的局部墙体，减轻顶板的负荷。

3.进行浇带加固施工。

采用以上流程，在加固浇带时可以避免顶板再次发生沉降的问题，同时也可以保证浇带施工的顺利进行。

第二步：浇带提前封闭

在进行浇带加固时，采取提前封闭的方式进行施工，流程如下：

1.在进行前期地下室施工时，设置新风机房或是轴流风机，将浇带加固

区域的空气排出。

2.在浇带加固区域上方设置顶板支撑结构，采用钢托臂将顶板支撑在上

方。

3.在顶板支撑结构上方设置临时梁，整体设置为一个封闭的施工区域，

地下室顶板超前覆土后浇带逆向高压注浆封闭施工工法

地下室顶板超前覆土后浇带逆向高

压注浆封闭施工工法

一、前言

在大型地下工程施工过程中，地下室的顶板施工一直是一个难点问题，尤其是在城市中心区域，地下空间狭小且地上高层建筑密布，往往需要采用特殊的工法进行施工。本文将介绍一种地下室顶板超前覆土后浇带逆向高压注浆封闭施工工法，该工法能够有效避免地下室顶板地面塌陷和建筑结构沉降等问题，同时施工过程中还可以降低噪音和振动等对周边环境的影响，具有很高的实用性和经济效益。

二、工法特点

（1）施工采用超前覆土法：超前覆土是指在地下室顶板

上方预留一定距离，然后用钢板支撑，再覆盖一层厚度为

0.8-1.2米的土，使顶板处于一定的承载状态，从而保证施工过程的安全性。

（2）采用逆向高压注浆封闭：逆向高压注浆封闭即先从

高处注浆封闭，再向下进行注浆，从而保证施工过程的封闭性和保护性。注浆材料可以根据实际情况选用人造树脂或混凝土，达到防水、防渗和抗裂的目的。

（3）浇带是关键环节：在顶板覆土后，先进行浇带施工，浇带的硬度和强度是保证顶板封闭性的关键，同时还能保证顶

板在搬运设备过程中不会出现坑塌现象。浇带材料可以采用高强度水泥浆，或者先进行钢筋预埋，再进行混凝土浇筑。

（4）施工设备造型简单：所需设备主要为简单操作的注

浆机、混凝土搅拌机、泵车等常规设备，设备原型齐全，方便现场购买。

三、适应范围

地下室顶板超前覆土后浇带逆向高压注浆封闭施工工法适用于地下室顶板施工，尤其适用于城市中心区域空间狭小、建筑密布的情况下进行施工，如商业建筑、地铁车站等工程。

四、工艺原理

超前覆土法可以大大降低顶板开挖的次数和避免钢支撑带来的风险，缩短工期，降低成本，避免塌陷及沉降的发生。逆向注浆是指在混凝土、岩石等结构中，先从高处注浆，后在低处观察浆体运行情况，决定注浆位置和时间，以保证注浆的完整性和精确性。稠度、活值、渗透性、强度、韧性等在注浆过程中也是必须考虑的问题。浇带施工是防止顶板坑塌的关键步骤，在进行浇带施工前，需要对混凝土浇筑过程中的浇筑方式、施工坡度、混凝土强度、浇带厚度等指标进行仔细研究和分析，保证浇带的质量和稳定性。适当降低注浆及混凝土施工中的振动强度，利用技术手段减少施工噪声，保证施工过程对周边环境的影响不会超过允许的范围，从而最大程度地保护周边环境。

覆土顶板沉降后浇带先封闭后浇筑施工工法

昆明宸樾小区项目部

前言

在实体展示区实施过程中，都需将中心园林实体展示,地下车库与主楼相连的建筑设计较为普遍,但由于通常规定地下车库与主楼相连处设置的沉降后浇带要在主楼结构封顶后40天以上或按设计要求更长时间方能进行浇筑,顶板覆土车库的顶板回填土的施工时间也受沉降后浇带浇筑时间的制约,造成现场实体展示区范围受限，展示面不充分，现场施工难度较大等问题。

为解决此难题,我项目不断探索改进,经过与设计单位沟通,沉降后浇带在地下车库顶板施工完成后采用预制板提前封闭,在预制板间隔预留浇筑孔,进行防水、回填土的施工,主体结构完工后采用自密实混凝土从预留孔进行后浇带的浇筑。由此以来为,解决了后浇带沉降混凝土浇筑前顶板的回填土问题,为展示区提供了良好的现场空间，有效地保证了现场各单位提前穿插进行，为整个展示面顺利呈现提供重要保障。

工艺原理

沉降后浇带在地下车库顶板结构施工完成后采用预制混凝土板提前封闭,在预制板上间隔预留浇筑孔,提前进行防水、回填土的施工。在主体结构完工且后浇带沉降基本稳定后,采用自密实混凝土从预留

浇筑孔完成后浇带混凝土的浇筑。

混凝土浇筑时,通过选用流动性强的自密实混凝土,在不需要振捣的情况下,保证混凝土强度,满足设计要求。本技术实现了对后浇带“先封闭回填、后浇筑混凝土”的设想,打破了传统的后浇带必须“敞开浇筑、同时振捣”的传统方法。

施工工艺流程及操作要点

施工工艺流程

确定后浇带先封闭后浇筑方案→自密实混凝土优化→预制盖板与预制管制作→后浇带模板安装、施工缝处理→模板预检→钢筋绑扎→钢筋隐检→后浇带盖板铺设封闭及浇筑口的留设→浇筑口隐检→基层处理→防水层施工→防水保护层施工→回填土施工→浇筑口开挖→后浇带混凝土浇筑→浇筑高度检查→混凝土养护→浇筑口封闭→模板拆除。

工法正文覆土顶板沉降后浇带先封闭后浇筑施工工法

工法正文覆土顶板沉降后浇带先封闭后浇筑施

工工法

公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-

覆土顶板沉降后浇带先封闭后浇筑施工工法

中国新兴保信建设总公司

任学军王树旗王海卫王京侯进智

1 前言

地下室顶板沉降后浇带提前封闭施工方案

xxxxx工程

地下室顶板沉降后浇带施工方案

Xxxxxxxxxx项目部

1.工程概况 (1)

2.编制说明 (1)

3。........................................................................................................ 方案总体部署2

4.施工难点及解决对策 (3)

5。.................................................................................................... 后浇带盖板设计3 6。.................................................................................................... 后浇带支撑设计5

7.施工准备 (6)

8。................................................................................................................ 施工方案12

9.质量保证措施 (19)

10。安全保证措施 (20)

11。绿色施工措施 (20)

1.工程概况

1。1建筑概况

xxxx工程为一栋超高层大型综合性建筑,它是进入CBD的大门。本工程地上xx层为商务办公写字楼和配套商业用房.地下xx层由职工餐厅、车库和机房等组成，总建筑面积为xxxx平方米，建筑檐口高xxxm。地下车库的最大长度xxxm；最大宽度xxxm。首层建筑面积xxx平方米。

采用拱型预制盖板提前封闭沉降后浇带施工工法

采用拱型预制盖板提前封闭沉降后

浇带施工工法

采用拱型预制盖板提前封闭沉降后浇带施工工法

一、前言随着城市化进程的加快，地铁、高铁等交通工程的建设也越来越多。在这些工程中，土木工程的施工技术和工法愈发重要。本文将介绍一种新型的施工工法——采用拱型预制盖板提前封闭沉降后浇带施工工法。这种工法具有很高的施工效率和良好的工程效果，在实际工程中得到了广泛应用。

二、工法特点拱型预制盖板提前封闭沉降后浇带施工工法的主要特点是：1. 施工效率高：该工法采用了预制盖板进行封闭，可以大幅度缩短施工周期，提高施工效率。2. 良好的工程效果：通过预制盖板的使用，可以有效控制沉降，减小地表沉降对周边环境和建筑物的影响。3. 适应性广：该工法适用于各种地质条件，能够满足不同工程的需求。

三、适应范围拱型预制盖板提前封闭沉降后浇带施工工法适用于地铁、高铁、隧道、桥梁等土木工程的施工。特别是在需要控制地表沉降、保护周边环境和建筑物的情况下，该工法更具优势。

四、工艺原理拱型预制盖板提前封闭沉降后浇带施工工法的工艺原理是通过在施工过程中采取一系列的技术措施，利用预制盖板提前封闭沉降区域，然后在沉降完成后进行浇筑。具体的原理和措施如下：1. 在施工过程中，根据地质条件和设

计要求，确定沉降区域和盖板布置方案。2. 执行预压控制：

在封闭沉降区域后，通过施加预压来控制沉降的速度和幅度。3. 利用拱型预制盖板进行封闭：在封闭沉降区域后，利用拱

型预制盖板进行封闭，以控制沉降的范围和速度。4. 等待沉

降完成：在拱型预制盖板封闭后，等待沉降完成，确保沉降达到设计要求。5. 进行后续浇筑工作：在沉降完成后，进行后

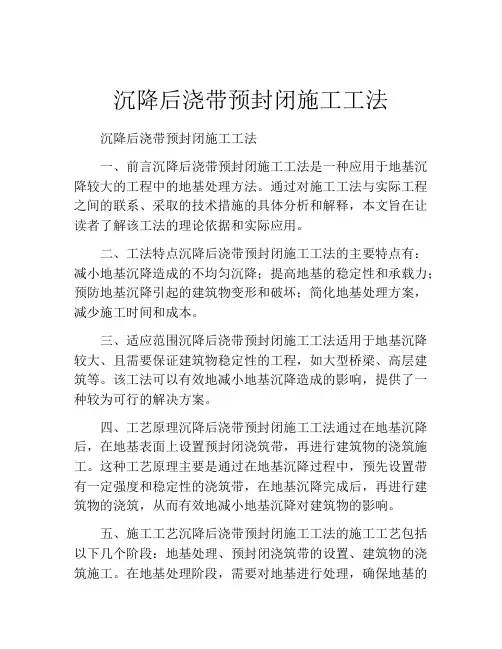

相关主题

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

覆土顶板沉降后浇带先封闭后浇筑施工工法

中国新兴保信建设总公司

任学军王树旗王海卫王京侯进智

1 前言

在国家大力提倡节约建设土地资源得前提下,近年来在大型公建、群体住宅中通过最大限度得利用土地空间,地下车库与主楼相连得建筑设计较为普遍,但由于通常规定地下车库与主楼相连处设置得沉降后浇带要在主楼结构封顶后40天以上或按设计要求更长时间方能进行浇筑,顶板覆土车库得顶板回填土得施工时间也受沉降后浇带浇筑时间得制约,造成现场本就狭小施工、运输场地布置更加困难,增加了现场费用支出与工期损失。

为解决此难题,我公司不断探索改进,先后有东小口商业金融项目地下车库工程、居易园A区三期住宅小区地下车库工程、通州区台湖镇光机电一体化产业基地二期E地块居住项目地下车库,经过与设计单位沟通,沉降后浇带在地下车库顶板施工完成后采用预制板提前封闭,在预制板间隔预留浇筑孔,进行防水、回填土得施工,主体结构完工后采用自密实混凝土从预留孔进行后浇带得浇筑。由此以来,解决了后浇带沉降混凝土浇筑前顶板得回填土问题,为施工提供了良好得现场空间、运输条件,在工期紧张、钢筋量大、大模板多、周转材料亟待进场得情况下,有效地保证了现场材料堆放;保障了装修得提前顺利插入,总体上加快施工进度、降低经营成本。

本工法由北京市科学技术情报研究所于2013年10月29日查新(报告编号:2013-0438),结论为:未见与本“覆土顶板沉降后浇带先封闭后浇筑施工工法”相同得报道。

中国新兴保信建设总公司在完成上述三个工程得结构施工后,对该项技术进行了总结,形成了“覆土顶板沉降后浇带先封闭后浇筑施工工法”,该工法于2012年11月22日通过北京市住房与城乡建设委员会评审,评为北京市工法;该工法于2013年4月23日经科学技术成果鉴定(京建科鉴字[2013]第029号):成果达到了国内领先水平,该技术采用预制板提前封闭沉降后浇带、预设混凝土浇筑管、接缝防水等配套技术措施,实现了后浇带在覆土后浇筑混凝土得技术要求,缩短了施工工期,提高了施工场地利用率,其关键技术具有创新性。

2 工法特点

2、0、1 沉降后浇带采用采用预制板封闭、间隔预留浇筑孔,满足了提前进行防水、回填土得施工得需要。

2、0、2 当根据设计要求,沉降后浇带要在主楼结构封顶,地下车库与主楼消除沉降差异后,采用自密实混凝土进行后浇筑,不需要振捣,封闭养护,保证混凝土质量。

2、0、3通过解决后浇带浇筑与顶板覆土回填时间上带来现场空间使用得难题,达到节能、节地、缩短工程整体进度与增加经济效益得要求。

3 适用范围

本工法适用于所有覆土顶板先封闭沉降后浇筑得处理,特别对于1000mm至3000mm厚覆土得顶板采用本工法具有良好得效果。

4 工艺原理

沉降后浇带在地下车库顶板结构施工完成后采用预制混凝土板提前封闭,在预制板上间隔预留浇筑孔,提前进行防水、回填土得施工。在主体结构完工且后浇带沉降基本稳定后,采用自密实混凝土从预留浇筑孔完成后浇带混凝土得浇筑。

混凝土浇筑时,通过选用流动性强得自密实混凝土,在不需要振捣得情况下,保证混凝土强度,满足设计要求。本技术实现了对后浇带“先封闭回填、后浇筑混凝土”得设想,打破了传统得后浇带必须“敞开浇筑、同时振捣”得传统方法。

5 施工工艺流程及操作要点

5、1施工工艺流程

确定后浇带先封闭后浇筑方案→自密实混凝土优化→预制盖板与水泥管制作→后浇带模板安装、施工缝处理→模板预检→钢筋绑扎→钢筋隐检→后浇带盖板铺设封闭及浇筑口得留设→浇筑口隐检→基层处理→防水层施工→防水保护层施工→回填土施工→浇筑口开挖→后浇带混凝土浇筑→浇筑高度检查→混凝土养护→浇筑口封闭→模板拆除。

5、2 操作要点

5、2、1 确定后浇带提前封闭后浇方案

1.现场进行浇筑实验,确定得预留孔间隔距离,优化施工方案,对结构板厚以及自密实混凝土得性能进行分析,得出沉降后浇带先封闭后浇筑可以保证后浇带施工质量得结论。

2.认真考察预拌混凝土厂家,对厂家得资质、生产能力、配合比设计、相关得施工经验及经验配合比进行考察,就原材料、配合比、坍落度等设计原则要求预拌混凝土厂家提供相应试配记录,并在施工前与之签订技术合同。

3.分析、优化施工方案,在原材料、配合比、劳动力、施工要点等方面都要详尽阐述,尤其就是细部节点得做法要具有指导性与操作性。

5、2、2 自密实混凝土优化

1.设计原则:合理使用材料,控制水灰比,提高混凝土得坍落扩展

度。

2.严格控制原材料、骨料,优化混凝土质量。

5、2、3 预制盖板与水泥管制作

1.预制混凝土盖板分带孔板与不带孔板(标准)两种。带孔预制混凝土盖板制作详见图5、2、3。不带孔预制板除中间无预留圆洞外,其余均与带孔预制板相同。

300mm;每块预制板不宜过大,以方便人工可靠安装。其厚度、配筋以及混凝土强度等级应根据覆盖土厚度与后浇带宽度进行计算确定。

3.预制混凝土板制作时,与后浇带相垂直得方向钢筋在下;预制板与后浇带平行得两边做R＝50mm圆弧,减少防水施工时二次处理。

4.预制混凝土盖板上表面宜设置2个φ8吊环,方便吊装;用在外墙得预制板吊环设在预制板底部,方便其在吊装得同时从背面固定在后浇带墙体上。

5.预制水泥管长度可根据顶板覆土高度进行设计,预埋后管顶至覆土面距离宜为300～600mm,方便覆土后对水泥管得保护,同时易于后期开挖,且保证在地下水位之上,减少后期施工得麻烦。壁厚宜为30mm。对于覆土厚度较浅得水泥管可不需要配筋,如管较高,可根据需要与计算确定配筋与混凝土强度等级。

5、2、4 后浇带模板安装、施工缝处理

1.后浇带两侧梁板在模板拆除后属悬臂结构,不能承受地下室顶

板覆土得压力与施工振动荷载。为防止后浇带两侧得梁板结构出现悬挑结构,顶板后浇带在支摸时采用独立支撑体系,在其它顶板拆除时能不被拆除。后浇带得支撑体系应牢固可靠,立杆间距600mm,步距1200mm。除在覆土层顶板做支撑外,其下应保证连续三层支撑。

2.支撑立杆以及龙骨间距等设置均应充分考虑板厚与覆土高度,经过计算最终确定。

立杆稳定性计算公式: N/фA≤f (公式5、2、4)

式中: N——计算立杆段得轴向力设计值(N);

ф——轴心受压构件得稳定系数,应根据长细比λ查表取值;

λ——长细比λ=l0/i;

l0——计算长度(㎜);

i——截面回转半径(㎜);

A——立杆得截面面积(㎜2);

f——钢材得抗压强度设计值(N/㎜2)。

3.免振自密实混凝土流动性大、浆液多,所以面模模板接缝必须严密,防止漏浆。

4.模板安装前基层要清理干净,新旧混凝土结合面处理要满足规范要求。

5、2、5 钢筋绑扎

钢筋修整顺直、规矩,满扣绑扎。
