最新初中数学投影与视图知识点总复习附答案

合集下载

人教版初中数学投影与视图知识点总复习有答案

人教版初中数学投影与视图知识点总复习有答案一、选择题1．如图所示的几何体的主视图是（）A．B．C．D．【答案】A【解析】【分析】找到从正面看所得到的图形即可．【详解】解：从正面可看到从左往右2列一个长方形和一个小正方形，故选A．【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．2．如图，小明用由5个相同的小立方体搭成的立体图形研究几何体的三视图的变化情况．若由图1变到图2，不变化的是（）A．主视图B．主视图和左视图C．主视图和俯视图D．左视图和俯视图【答案】B【解析】【分析】根据主视图是从物体的正面看得到的视图，俯视图是从上面看得到的图形，左视图是左边看得到的图形，可得答案．【详解】主视图都是第一层三个正方形，第二层左边一个正方形，故主视图不变；左视图都是第一层两个正方形，第二层左边一个正方形，故左视图不变；俯视图底层的正方形位置发生了变化．∴不改变的是主视图和左视图．故选：B．本题考查了简单组合体的三视图，利用三视图的意义是解题关键．3．图2是图1中长方体的三视图，若用S 表示面积，23S x x =+主，2S x x =+左，则S =俯（）A ．243x x ++B ．232x x ++C ．221x x ++D ．224x x +【答案】A【解析】【分析】直接利用已知视图的边长结合其面积得出另一边长，即可得出俯视图的边长进而得出答案．【详解】解：∵S 主23(3)=+=+x x x x ，S 左2(1)=+=+x x x x ，∴主视图的长3x =+，左视图的长1x =+，则俯视图的两边长分别为：3x +、1x +，S 俯2(3)(1)43=++=++x x x x ，故选：A ．【点睛】此题主要考查了已知三视图求边长，正确得出俯视图的边长是解题关键．4．一个几何体的三视图如图所示，则这个几何体的表面积是（）A ．25cmB ．28cmC ．29cmD ．210cm【答案】D【解析】【分析】由题意推知几何体为长方体，长、宽、高分别为1cm 、1cm 、2cm ，根据长方体的表面积公式即可求其表面积．由题意推知几何体是长方体，长、宽、高分别1cm 、1cm 、2cm ，所以其面积为：()()2211121210cm⨯⨯+⨯+⨯=，故选D ．【点睛】本题考查了由三视图还原几何体、长方体的表面积，熟练掌握常见几何体的三视图是解题的关键.5．如图是一个由若干个相同的小正方体组成的几何体的三种形状图,则组成这个几何体的小正体的个数是( )A ．7B ．8C ．9D ．10【答案】C【解析】【分析】根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行判断．【详解】解：综合三视图，这个几何体的底层有3+2+1=6个小正方体，第二层有1+1=2个小正方体，第三层有1个，因此组成这个几何体的小正方形有6+2+1=9个．故选C ．【点睛】本题意在考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就容易得到答案了．6．如图所示的几何体的俯视图为( )A ．B ．C ．D ．【答案】D【解析】【分析】从上往下看，易得一个正六边形和圆．故选D．7．下列几何体中，主视图与俯视图不相同的是（）A．B．C．D．【答案】B【解析】【分析】根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行分析．【详解】解：四棱锥的主视图与俯视图不同．故选B．【点睛】考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．8．已知圆锥的三视图如图所示，则这个圆锥的侧面展开图的面积为（）A．60πcm2B．65πcm2C．90πcm2D．130πcm2【答案】B【解析】【分析】先利用三视图得到底面圆的半径为5cm，圆锥的高为12cm，再根据勾股定理计算出母线长为13cm，然后根据圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长和扇形的面积公式计算．【详解】解：根据三视图得到圆锥的底面圆的直径为10cm，即底面圆的半径为5cm，圆锥的高为所以圆锥的母线长＝2251213+=（cm）所以这个圆锥的侧面积＝12513652ππ⨯⨯=g（cm2），故选：B．【点睛】本题考查了圆锥的计算：圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长．也考查了三视图．9．下面是从不同的方向看一个物体得到的平面图形，则该物体的形状是（）A．圆锥B．圆柱C．三棱锥D．三棱柱【答案】C【解析】【分析】由主视图和左视图可得此几何体为锥体，根据俯视图可判断出该物体的形状是三棱锥．【详解】解：∵主视图和左视图都是三角形，∴此几何体为椎体，∵俯视图是3个三角形组成的大三角形，∴该物体的形状是三棱锥．故选：C．【点睛】本题考查了几何体三视图问题，掌握几何体三视图的性质是解题的关键．10．由若干个相同的小正方体摆成的几何体的主视图和左视图均为如图所示的图形，则最多使用小正方体的个数为（）A．8个B．9个C．10个D．11个【解析】【分析】由主视图和左视图可还原该几何体每层的小正方体个数.【详解】解：由主视图可得该几何体有3列正方体，高有2层，最底层最多有9个正方体，第二层最多有1个正方体，则最多使用小正方形的个数为10.故选C【点睛】本题主要考查了空间几何体的三视图，由主视图和左视图确定俯视图的形状，再判断最多的正方体个数.11．如图是由4个大小相同的立方块搭成的几何体，这个几何体的主视图是（）A．B．C．D．【答案】A【解析】【分析】主视图：从物体正面观察所得到的图形，由此观察即可得出答案.【详解】从物体正面观察可得，左边第一列有2个小正方体，第二列有1个小正方体.故答案为：A.【点睛】本题考查三视图的知识，主视图是从物体的正面看得到的视图．12．图甲是由若干个小正方体搭成的几何体的俯视图，小正方体中的数字表示在该位置的小正方体的个数，那么这个几何体的主视图是（）A．B．C．D．【答案】B【解析】【分析】【详解】解：根据题意画主视图如下：故选B．考点：由三视图判断几何体；简单组合体的三视图．13．如图，这是一个机械模具，则它的主视图是()A．B．C．D．【答案】C【解析】【分析】根据主视图的画法解答即可.【详解】A.不是三视图，故本选项错误；B.是左视图，故本选项错误；C.是主视图，故本选项正确；D.是俯视图，故本选项错误.【点睛】本题考查了由三视图判断几何体，解题的关键是根据主视图的画法判断.14．如图所示的支架（一种小零件）的两个台阶的高度和宽度相等，则它的左视图为（）A．B．C．D．【答案】D【解析】【分析】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在视图中．【详解】解：从左面看去，是两个有公共边的矩形，如图所示：故选D．【点睛】本题考查了三视图的知识，左视图是从物体的左面看得到的视图．视图中每一个闭合的线框都表示物体上的一个平面，而相连的两个闭合线框常不在一个平面上．15．如图是由七个相同的小正方体堆成的物体,从上面看这个物体的图是（）A．B．C．D．【解析】【分析】根据从上面看这个物体的方法，确定各排的数量可得答案．【详解】从上面看这个物体，可得后排三个，前排一个在左边，故选：C．【点睛】本题考查了三视图，注意俯视图后排画在上边，前排画在下边．16．如图是某几何体得三视图，则这个几何体是（）A．球B．圆锥C．圆柱D．三棱体【答案】B【解析】分析：主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．解答：解：由于俯视图为圆形可得为球、圆柱、圆锥．主视图和左视图为三角形可得此几何体为圆锥．故选B．17．下列水平放置的几何体中，俯视图是矩形的为（）A．B． C．D．【答案】B【分析】俯视图是从物体上面看，所得到的图形．【详解】A ．圆柱俯视图是圆，故此选项错误；B ．长方体俯视图是矩形，故此选项正确；C ．三棱柱俯视图是三角形，故此选项错误；D ．圆锥俯视图是圆，故此选项错误；故选B ．【点睛】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．18．下面的几何体中，主视图为圆的是（）A ．B ．C ．D ．【答案】C【解析】试题解析：A 、的主视图是矩形，故A 不符合题意；B 、的主视图是正方形，故B 不符合题意；C 、的主视图是圆，故C 符合题意；D 、的主视图是三角形，故D 不符合题意；故选C ．考点：简单几何体的三视图．19．如图是一个几何体的三视图（图中尺寸单位：cm ），根据图中所示数据求得这个几何体的侧面积是（）A ．212cmB ．()212πcm +C ．26πcmD ．28πcm【答案】C【解析】【分析】根据三视图确定该几何体是圆柱体，再计算圆柱体的侧面积．【详解】先由三视图确定该几何体是圆柱体，底面半径是2÷2＝1cm，高是3cm．所以该几何体的侧面积为2π×1×3＝6π（cm2）．故选C．【点睛】此题主要考查了由三视图确定几何体和求圆柱体的侧面积，关键是根据三视图确定该几何体是圆柱体．20．如图所示的某零件左视图是（）A．B．C．D．【答案】B【解析】【分析】根据从左边看得到的图形是左视图，可得答案．【详解】解：从左边看是一个矩形，其中间含一个圆，如图所示：故选：B．【点睛】本题考查了简单组合体的三视图，从左边看得到的图形是左视图，注意看到的线画实线．。

九年级数学下册第二十九章《投影与视图》综合知识点(含答案解析)

学校：__________ 姓名：__________ 班级：__________ 考号：__________一、选择题1．如图是某个几何体的三视图，则该几何体是（）A．圆锥B．三棱柱C．圆柱D．三棱锥2．如图所示的几何体的主视图是（）A．B．C．D．3．如图是一个由多个相同小正方体搭成的几何体的俯视图，图中所标数字为该位置小正方体的个数，则这个几何体的主视图是（）A．B．C．D．4．下图是一些完全相同的小立方块搭成的几何体的三视图，那么搭成这个几何体所用的小立方块的最多个数是（）A．9 B．8 C．7 D．65．下列说法错误的是（）A．高矮不同的两个人在同一盏路灯下同一时刻的影子有可能一样长B．对角线互相垂直的四边形是菱形C．方程x2＝x的根是x1＝0，x2＝1D．对角线相等的平行四边形是矩形6．小亮在上午8时、9时30分、10时、12时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况，无意之中，他发现这四个时刻向日葵影子的长度各不相同，那么影子最长的时刻为（）A．上午8时B．上午9时30分C．上午10时D．上午12时7．如图是由五个相同的小正方体搭成的一个几何体，它的主视图是（）A．B．C．D．8．如图，阳光从教室的窗户射入室内，窗户框AB在地面上的影子长DE＝1.8m，窗户下沿到地面的距离BC＝1m，EC＝1.2m，那么窗户的高AB为（）A．1.5m B．1.6m C．1.86m D．2.16m9．如图，水杯的俯视图是（）A．B．C．D．10．如图的几何体由6个相同的小正方体搭成，它的主视图是（）A．B．C．D．11．如图是由5个相同的正方体搭成的几何体，其左视图是（）A ．B ．C ．D ．12．如图是由5个大小相同的正方体组成的几何体，则该几何体的主视图是（）A ．B ．C ．D ． 13．如图是由一些完全相同的小立方块搭成的几何体的三种视图．搭成这个几何体所用的小立方块的个数是（）A ．5个B ．6个C ．7个D ．8个14．如图是一个几何体的三视图，根据图中所示数据求得这个几何体的侧面积是（）A ．12πB ．6πC ．12π+D ．6π+二、填空题15．已知一个圆锥体的三视图如图所示，则这个圆锥体的侧面积是__________．16．如图是由一些相同的小正方体构成的立体图形从三个方向看到的图形，那么构成这个立体图形的小正方体有_______个.17．如图，小明站在距离灯杆6m的点B处．若小明的身高AB=1.5m，灯杆CD=6m，则在灯C的照射下，小明的影长BE=______m．18．若要使图中平面展开图按虚线折叠成正方体后，相对面上的两个数为相反数，则x＋y ＝________．19．小新的身高是1.7m，他的影子长为5.1m，同一时刻水塔的影长是42m，则水塔的高度是_____m．20．将若干个正方体小方块堆放在一起，形成一个几何体，分别从正面看和从上面看，得到的图形如图所示，则这对小方块共有____________块.21．某几何体的三视图如图所示，则组成该几何体的小正方体的个数是_______22．如图，一棵树（AB）的高度为7.5米，下午某一个时刻它在水平地面上形成的树影长（BE）为10米，现在小明想要站这棵树下乘凉，他的身高为1.5米，那么他最多可以离开树干多少米才可以不被阳光晒到？____．23．由若干个相同的小正方体搭成的一个几何体从正面和从左面看到的形状图如图所示，则所需的小正方体的个数最多是______个．24．如图为一个长方体，则该几何体主视图的面积为______cm2.25．如图，墙角处有6个棱长为1分米的正方体纸盒，露在外面的面积之和是_____平方分米.26．将四个棱长为1的正方体如图摆放，则这个几何体的表面积是________.三、解答题27．如图，画出该物体的三视图28．如图，上午小明在上学路上发现路灯的灯泡B在太阳光下的影子恰好落到点E处，他自己的影子恰好落在另一灯杆CD的底部点C处，晚自习放学时，小明又站在上午同一地方，此时发现灯泡D的灯光下自己的影子恰好落在点E处.请在图中画出表示小明身高的线段（用线段FG表示）.29．（1）如图是由10个同样大小棱长为1的小正方体搭成的几何体，请分别画出它的主视图、左视图和俯视图（2）这个组合几何体的表面积为个平方单位（包括底面积）（3）用小立方体搭一几何体，使得它的俯视图和左视图与你在上图方格中所画的图一致，则这样的几何体最多要个小立方体．30．画图，探究：（1）一个正方体组合图形的主视图、左视图（如图1）所示．①这个几何体可能是（图2）甲、乙中的；②这个几何体最多可由个小正方体构成，请在图3中画出符合最多情况的一个俯视图．（2）如图，已知一平面内的四个点A、B、C、D，根据要求用直尺画图．①画线段AB，射线AD；②找一点M，使M点即在射线AD上，又在直线BC上；③找一点N，使N到A、B、C、D四个点的距离和最短．【参考答案】一、选择题1．B2．C3．C4．A5．B6．A7．B8．A9．A10．A11．A12．D13．D14．B二、填空题15．【分析】先由勾股定理求出母线再根据圆锥侧面积公式S=r计算即可【详解】圆锥半径：r=8÷2=4S=r=20故答案为：20【点睛】本题考查圆锥侧面积的求法理解并掌握圆锥侧面积公式是解题关键16．7【分析】利用主视图左视图中每列中正方形的个数判断俯视图中正方形的个数然后得出结果【详解】解：主视图从左往右2列正方形的个数依次为33；左视图从左往右2列正方形的个数依次为31；则俯视图中正方形的个17．2【分析】首先判定△ABE∽△CDE根据相似三角形的性质可得然后代入数值进行计算即可【详解】解：∵AB⊥EDCD⊥ED∴AB∥DC∴△ABE∽△CDE∴∵AB=15mCD=6mBD=6m∴解得：EB18．－4【解析】【分析】根据正方体相对面上的两个数互为相反数可得xy的值继而可得x+y的值【详解】由题意得x与1相对y与3相对则可得x=-1y=-3∴x+y=-4故答案为：-4【点睛】本题考查了正方体的19．14【分析】设水塔的高为xm根据同一时刻平行投影中物体与影长成正比得到x：42=17：51然后利用比例性质求x即可【详解】设水塔的高为xm根据题意得x:42=17:51解得x=14即水塔的高为14m20．4或5【解析】如图方块有4或5块21．5【解析】试题分析：根据三视图该几何体的主视图以及俯视图可确定该几何体共有两行3列故可得出该几何体的小正方体的个数综合三视图我们可得出这个几何体的底层应该有4个小正方体第二层应该有1个小正方体因此搭22．8【分析】设小明这个时刻在水平地面上形成的影长为x米利用同一时刻物体的高度与影长成正比得到＝解得x＝2然后计算两影长的差即可【详解】解：设小明这个时刻在水平地面上形成的影长为x米根据题意得＝解得x＝23．7【分析】根据主视图和左视图得出这个几何体的组成即可得出答案【详解】由题意得：这个几何体是由2行2列组成所需的小正方体的个数最多的搭配是其中数字表示所在行列的小正方体的个数则故答案为：7【点睛】本题24．20【分析】根据从正面看所得到的图形即可得出这个几何体的主视图的面积【详解】解：该几何体的主视图是一个长为5宽为4的矩形所以该几何体主视图的面积为20cm2故答案为：20【点睛】本题考查了三视图的知25．12【分析】观察图形知道露在外面的面：上面一层是3个下面一层是9个所以一共是3+9=12个由此根据正方形的面积公式S=a×a求出一个正方形的面积再乘12即可【详解】解：1×1×（3+9）=1×12=26．18【分析】这个几何体的表面积是主视图左视图俯视图的面积和的2倍【详解】（3+3+3）×2=18故答案为18【点睛】本题考查了几何体的表面积的计算方法将问题转化为三视图面积和的2倍是解决问题的关键三、解答题27．28．29．30．【参考解析】一、选择题1．B解析：B【解析】根据主视图和左视图为矩形判断出是柱体，根据俯视图是三角形可判断出这个几何体应该是三棱柱，故选B．2．C解析：C【分析】根据三视图的定义，主视图是底层有两个正方形，左侧有三层，即可得到答案.【详解】解：由题图可知，主视图为故选：C【点睛】本题考查了简单几何体的三视图，解题的关键是熟练掌握三视图的定义.3．C解析：C【分析】俯视图中的每个数字是该位置小立方体的个数，分析其中的数字，得主视图有3列，从左到右分别是1，3，2个正方形．【详解】由俯视图中的数字可得：主视图有3列，从左到右分别是1，3，2个正方形．故选：C．【点睛】此题考查几何体的三视图，解题关键在于掌握其定义.4．A解析：A【分析】根据俯视图可看出最底层小正方体的个数及形状，再从左视图看出每一层小正方体可能的数量，并再俯视图中标出个数，即可得出答案.【详解】根据左视图在俯视图中标注小正方形最多时的个数如图所示：1+1+2+2+2+1=9，故选A.【点睛】本题考查根据三视图判断小正方形的个数，根据左视图在俯视图中标注小正方形的个数是关键，需要一定的空间想象力.5．B解析：B【分析】根据中心投影的性质、菱形的判定定理、矩形的判定定理及解一元二次方程的方法对各选项进行判断即可.【详解】A.高矮不同的两个人在同一盏路灯下同一时刻的影子有可能一样长，正确，不符合题意，B.对角线互相垂直且平分的四边形是菱形，故该选项错误，符合题意，C.方程x2＝x的根是x1＝0，x2＝1，正确，不符合题意，D. 对角线相等的平行四边形是矩形，正确，不符合题意，故选B.【点睛】本题考查中心投影的性质、菱形和矩形的判定及解一元二次方程，熟练掌握相关性质及判定定理是解题关键.6．A解析：A【分析】根据从早晨到傍晚影子的指向是：西-西北-北-东北-东，影长由长变短，再变长可知．【详解】解：根据从早晨到傍晚影子的指向是：西-西北-北-东北-东，影长由长变短，再变长．可知影子最长的时刻为上午8时．故选A．【点睛】本题考查平行投影的特点和规律．在不同时刻，同一物体的影子的方向和大小可能不同，不同时刻物体在太阳光下的影子的大小在变，方向也在改变，就北半球而言，从早晨到傍晚影子的指向是：西-西北-北-东北-东，影长由长变短，再变长．7．B解析：B【解析】【分析】主视图就是正面看去所得图形，左起第一列为两个小正方形，第二列只有一个小正方形.【详解】解：主视图从左往右，每一列的小正方形数量分别为2、1，故选择B.【点睛】本题考查了主视图的概念.8．A解析：A【解析】∵BE ∥AD ，∴△BCE ∽△ACD ， ∴CB CE AC CD =，即 CB CE AB BC DE EC=++， ∵BC=1，DE=1.8，EC=1.2 ∴1 1.21 1.8 1.2AB =++ ∴1.2AB=1.8，∴AB=1.5m ．故选A ． 9．A解析：A【解析】【分析】找到从上面看所得到的图形即可．【详解】根据几何体的三视图，可知该几何体的俯视图是一个圆和一条线段.故选A ．10．A解析：A【分析】根据从正面看得到的视图是主视图，可得答案．【详解】从正面看有三列，从左起第一列有两个正方形，第二列有两个正方形，第三列有一个正方形，故A 符合题意，故选A ．【点睛】本题考查了简单组合体的三视图，从正面看得到的视图是主视图．11．A解析：A【分析】根据三视图的定义即可判断．【详解】根据立体图可知该左视图是底层有2个小正方形，第二层左边有1个小正方形．故选A ．【点睛】本题考查三视图，解题的关键是根据立体图的形状作出三视图，本题属于基础题型．12．D解析：D【解析】【分析】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．【详解】从正面看易得第一层左侧有1个正方形，第二层有3个正方形．故选D．【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．13．D解析：D【解析】【分析】结合三视图的知识，主视图以及左视图底面有6个小正方体，共有两层三行，第二层有2个小正方体．【详解】综合主视图，俯视图，左视图底面有6个正方体，第二层有2个正方体，所以搭成这个几何体所用的小立方块的个数是8．故选D．【点睛】本题考查对三视图的理解应用及空间想象能力．可从主视图上分清物体的上下和左右的层数，从俯视图上分清物体的左右和前后位置，综合上述分析数出小立方块的个数．14．B解析：B【解析】【分析】根据三视图确定该几何体是圆柱体，再根据主视图上的数据计算圆柱体的侧面积即可．【详解】解：先由三视图确定该几何体是圆柱体，底面半径是2÷2=1，高是3．所以该几何体的侧面积为2π×1×3=6π．故选：B．【点睛】此题主要考查了由三视图确定几何体和求圆柱体的侧面积，关键是根据三视图确定该几何体是圆柱体．二、填空题15．【分析】先由勾股定理求出母线再根据圆锥侧面积公式S=r计算即可【详解】圆锥半径：r=8÷2=4S=r=20故答案为：20【点睛】本题考查圆锥侧面积的求法理解并掌握圆锥侧面积公式是解题关键解析：20π【分析】先由勾股定理求出母线l，再根据圆锥侧面积公式S=πr l计算即可．【详解】圆锥半径：r=8÷2=422345l=+=S=πr l=20π故答案为：20π【点睛】本题考查圆锥侧面积的求法，理解并掌握圆锥侧面积公式是解题关键．16．7【分析】利用主视图左视图中每列中正方形的个数判断俯视图中正方形的个数然后得出结果【详解】解：主视图从左往右2列正方形的个数依次为33；左视图从左往右2列正方形的个数依次为31；则俯视图中正方形的个解析：7【分析】利用主视图、左视图中每列中正方形的个数，判断俯视图中正方形的个数，然后得出结果.【详解】解：主视图从左往右2列正方形的个数依次为3，3；左视图从左往右2列正方形的个数依次为3， 1；则俯视图中正方形的个数如下图示：即小正方体有7个，故答案为：7.【点睛】考查对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．17．2【分析】首先判定△ABE∽△CDE根据相似三角形的性质可得然后代入数值进行计算即可【详解】解：∵AB⊥EDCD⊥ED∴AB∥DC∴△ABE∽△CDE∴∵AB=15mCD=6mBD=6m∴解得：EB解析：2【分析】首先判定△ABE∽△CDE，根据相似三角形的性质可得AB EBCD ED=，然后代入数值进行计算即可．【详解】解：∵AB⊥ED，CD⊥ED，∴AB∥DC，∴△ABE∽△CDE，∴AB EB CD ED=∵AB=1.5m，CD=6m，BD=6m，∴1.566EBEB=+解得：EB=2，故答案为2【点睛】此题主要考查了相似三角形的应用，属于简单题,关键是掌握相似三角形对应边成比例是解题关键．18．－4【解析】【分析】根据正方体相对面上的两个数互为相反数可得xy的值继而可得x+y的值【详解】由题意得x与1相对y与3相对则可得x=-1y=-3∴x+y=-4故答案为：-4【点睛】本题考查了正方体的解析：－4【解析】【分析】根据正方体相对面上的两个数互为相反数，可得x、y的值，继而可得x+y的值．【详解】由题意得，x与1相对，y与3相对，则可得x=-1，y=-3，∴x+y=-4．故答案为：-4．【点睛】本题考查了正方体的展开，注意正方体的空间图形，从相对面入手，分析及解答问题．19．14【分析】设水塔的高为xm根据同一时刻平行投影中物体与影长成正比得到x：42=17：51然后利用比例性质求x即可【详解】设水塔的高为xm根据题意得x:42=17:51解得x=14即水塔的高为14m解析：14．【分析】设水塔的高为xm，根据同一时刻，平行投影中物体与影长成正比得到x：42=1.7：5.1，然后利用比例性质求x即可．【详解】设水塔的高为xm ，根据题意得x:42=1.7:5.1，解得x=14，即水塔的高为14m.故答案为14.【点睛】本题考查了平行投影的知识，解题的关键是熟练的掌握投影的性质与运用.20．4或5【解析】如图方块有4或5块解析：4或5【解析】如图方块有4或5块.21．5【解析】试题分析：根据三视图该几何体的主视图以及俯视图可确定该几何体共有两行3列故可得出该几何体的小正方体的个数综合三视图我们可得出这个几何体的底层应该有4个小正方体第二层应该有1个小正方体因此搭解析：5【解析】试题分析：根据三视图，该几何体的主视图以及俯视图可确定该几何体共有两行3列，故可得出该几何体的小正方体的个数．综合三视图，我们可得出，这个几何体的底层应该有4个小正方体，第二层应该有1个小正方体，因此搭成这个几何体的小正方体的个数为4+1=5个考点：由三视图判断几何体．22．8【分析】设小明这个时刻在水平地面上形成的影长为x 米利用同一时刻物体的高度与影长成正比得到＝解得x ＝2然后计算两影长的差即可【详解】解：设小明这个时刻在水平地面上形成的影长为x 米根据题意得＝解得x ＝解析：8【分析】设小明这个时刻在水平地面上形成的影长为x 米，利用同一时刻物体的高度与影长成正比得到1.5x ＝107.5，解得x ＝2，然后计算两影长的差即可．【详解】解：设小明这个时刻在水平地面上形成的影长为x 米，根据题意得1.5x ＝107.5，解得x ＝2，小明这个时刻在水平地面上形成的影长为2米，因为10﹣2＝8（米），所以他最多离开树干8米才可以不被阳光晒到．故答案为：8．【点睛】本题考查了平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影．同一时刻物体的高度与影长成正比．23．7【分析】根据主视图和左视图得出这个几何体的组成即可得出答案【详解】由题意得：这个几何体是由2行2列组成所需的小正方体的个数最多的搭配是其中数字表示所在行列的小正方体的个数则故答案为：7【点睛】本题解析：7【分析】根据主视图和左视图得出这个几何体的组成即可得出答案．【详解】由题意得：这个几何体是由2行2列组成，所需的小正方体的个数最多的搭配是3121，其中，数字表示所在行列的小正方体的个数，则31217+++=，故答案为：7．【点睛】本题考查了三视图中的主视图和左视图，掌握理解三视图的相关概念是解题关键．24．20【分析】根据从正面看所得到的图形即可得出这个几何体的主视图的面积【详解】解：该几何体的主视图是一个长为5宽为4的矩形所以该几何体主视图的面积为20cm2故答案为：20【点睛】本题考查了三视图的知解析：20【分析】根据从正面看所得到的图形，即可得出这个几何体的主视图的面积．【详解】解：该几何体的主视图是一个长为5，宽为4的矩形，所以该几何体主视图的面积为20cm2．故答案为：20．【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．25．12【分析】观察图形知道露在外面的面：上面一层是3个下面一层是9个所以一共是3+9=12个由此根据正方形的面积公式S=a×a求出一个正方形的面积再乘12即可【详解】解：1×1×（3+9）=1×12=解析：12【分析】观察图形知道，露在外面的面：上面一层是3个，下面一层是9个，所以一共是3+9=12个，由此根据正方形的面积公式S=a×a，求出一个正方形的面积，再乘12即可．【详解】解：1×1×（3+9）=1×12=12（平方分米）；∴露在外面的面积是：12平方分米．故答案为：12．【点睛】本题考查了求表面积，此题关键是正确数出露在外面的面有几个，再根据正方形的面积公式解决问题．26．18【分析】这个几何体的表面积是主视图左视图俯视图的面积和的2倍【详解】（3+3+3）×2=18故答案为18【点睛】本题考查了几何体的表面积的计算方法将问题转化为三视图面积和的2倍是解决问题的关键解析：18【分析】这个几何体的表面积是主视图、左视图、俯视图的面积和的2倍．【详解】（3+3+3）×2=18．故答案为18．【点睛】本题考查了几何体的表面积的计算方法，将问题转化为三视图面积和的2倍是解决问题的关键．三、解答题27．见详解【分析】根据三视图的画法要求结合所给的几何体画出对应的视图即可．【详解】解：三视图如下：【点睛】本题主要考查了三视图的画法，要注意主视图与左视图的高平齐，左视图与俯视图的宽相等，三视图位置规定：主视图在左上方，它的下方是俯视图，左视图坐落在右边．28．详见解析.【分析】先画出上午太阳光线下的灯泡B的照射光线BE，过点C作BE的平行线，再连接下午时灯光下灯泡D的光线DE，与过点C的光线交于点G，在过点G作地面的垂线GF，即是表示小明身高的线段.【详解】如图所示，线段FG即为所求.【点睛】此题考查投影，投影分为平行投影和中心投影，解题中能正确区分两种投影的区别是解题的关键.29．（1）主视图、左视图和俯视图如图所示，见解析；（2）这个组合几何体的表面积为38平方单位；（3）这样的几何体最多要14个.【分析】（1）根据主视图、左视图、俯视图的定义画出图形即可；（2）根据几何体的露在外面的面个数以及底面，即可得到表面积；（3）根据保持这个几何体的左视图和俯视图不变，几何体的第二排的高度都是2，第三排的高度都是3个，可得这样的几何体最多要：3+3+3+2+2+1=14个小立方体．【详解】解：（1）主视图、左视图和俯视图如图所示：（2）这个组合几何体的表面积为：6×2×3+2＝38（平方单位）故答案为：38．（3）这样的几何体最多要3+3+3+2+2+1＝14个小立方体．【点睛】此题主要考查了作图——三视图，在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．30．（1）①乙；②9；图见解析；（2）①见解析；② 见解析；③见解析；【分析】（1）①结合主视图和左视图对甲、乙逐一判断可得；②当第一层有6个，第二层有2个，第三层有1个时，小正方体个数最多；（2）根据要求用直尺画图即可．【详解】解：（1）①甲图的左视图不合题意，乙图符合题意；故答案为乙；②这个几何体最多可由9个小正方体构成，其俯视图如图所示：故答案为9；（2）①如图所示，线段AB，射线AD即为所求；②如图所示，点M即在射线AD上，又在直线BC上；③如图所示，点N到A、B、C、D四个点的距离和最短．【点睛】本题主要考查了三视图以及基本作图，由三视图想象几何体的形状，首先应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．。

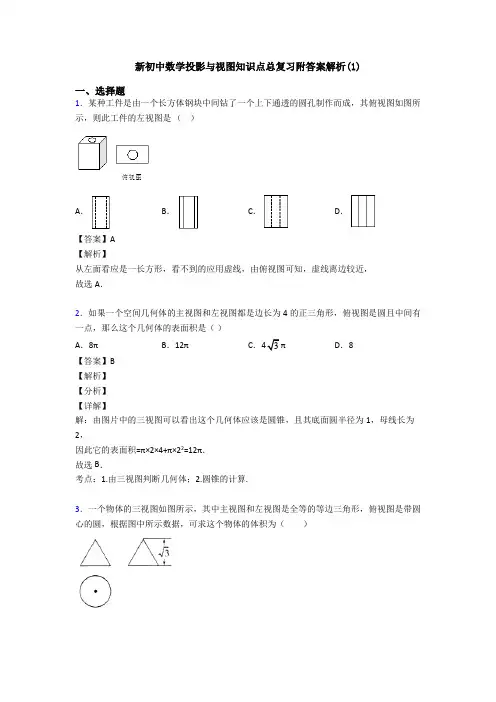

新初中数学投影与视图知识点总复习附答案解析(1)

新初中数学投影与视图知识点总复习附答案解析(1)一、选择题1．某种工件是由一个长方体钢块中间钻了一个上下通透的圆孔制作而成，其俯视图如图所示，则此工件的左视图是（）A．B．C．D．【答案】A【解析】从左面看应是一长方形，看不到的应用虚线，由俯视图可知，虚线离边较近，故选A．2．如果一个空间几何体的主视图和左视图都是边长为4的正三角形，俯视图是圆且中间有一点，那么这个几何体的表面积是（）A．8πB．12πC．43πD．8【答案】B【解析】【分析】【详解】解：由图片中的三视图可以看出这个几何体应该是圆锥，且其底面圆半径为1，母线长为2，因此它的表面积=π×2×4+π×22=12π．故选B．考点：1.由三视图判断几何体；2.圆锥的计算.3．一个物体的三视图如图所示，其中主视图和左视图是全等的等边三角形，俯视图是带圆心的圆，根据图中所示数据，可求这个物体的体积为（）A ．πB ．3πC ．33πD ．(31)π+【答案】C【解析】【分析】由三视图可知：该几何体是一个圆锥，其轴截面是一个高为3正三角形．求出半径，可得该几何体的体积．【详解】解：由三视图可知：该几何体是一个圆锥，其轴截面是一个正三角形．∴正三角形的边长：32sin 60=o，设圆锥的底面圆半径为r ，高为h,∴r=1,h=3∴底面圆面积：2=S r ππ=底，∴该物体的体积：113h=333S ππ⨯=g 底故答案为：C【点睛】本题是基础题，考查几何体的三视图，几何体的体积的求法，准确判断几何体的形状是解题的关键．4．如图是某几何体的三视图及相关数据，则该几何体的表面积是（）A ．(822π+B ．11πC ．(922π+D ．12π【答案】D【解析】【分析】先根据几何体的三视图可得：该几何体由圆锥和圆柱组成，圆锥的底面直径=圆柱的底面直径=2，圆锥的母线长为3，圆柱的高=4，然后根据圆锥的侧面积等于它展开后的扇形的面积，即S =12LR ，扇形的弧长为底面圆的周长，扇形的半径为圆锥的母线长；圆柱侧面积等于展开后矩形的面积，矩形的长为圆柱的高，宽为底面圆的周长；而该几何体的表面积=圆锥的侧面积+圆柱的侧面积+圆柱的底面积．【详解】根据几何体的三视图可得：该几何体由圆锥和圆柱组成，圆锥的底面直径=2，圆锥的母线长为3，∴圆锥的侧面积=12•2π•1•3=3π，圆柱的侧面积=2π•1•4=8π，圆柱的底面积=π•12=π，∴该几何体的表面积=3π+8π+π=12π．故选D．【点睛】本题考查了圆锥的侧面积的计算方法：圆锥的侧面积等于它展开后的扇形的面积，扇形的弧长为底面圆的周长，扇形的半径为圆锥的母线长；也考查了看三视图和求圆柱的侧面积的能力．5．如图所示的几何体是由5个相同的小正方体组成的，下列有关三视图面积的说法中正确的是（）A．左视图面积最大B．俯视图面积最小C．左视图与主视图面积相等D．俯视图与主视图面积相等【答案】D【解析】【分析】利用视图的定义分别得出三视图进而求出其面积即可．【详解】解：如图所示：则俯视图与主视图面积相等．故选：D ．【点睛】此题主要考查了简单组合体的三视图，正确把握三视图的定义是解题关键．6．图2是图1中长方体的三视图，若用S 表示面积，23S x x =+主，2S x x =+左，则S =俯（）A ．243x x ++B ．232x x ++C ．221x x ++D ．224x x +【答案】A【解析】【分析】直接利用已知视图的边长结合其面积得出另一边长，即可得出俯视图的边长进而得出答案．【详解】解：∵S 主23(3)=+=+x x x x ，S 左2(1)=+=+x x x x ，∴主视图的长3x =+，左视图的长1x =+，则俯视图的两边长分别为：3x +、1x +，S 俯2(3)(1)43=++=++x x x x ，故选：A ．【点睛】此题主要考查了已知三视图求边长，正确得出俯视图的边长是解题关键．7．如图，是由一个圆柱体和一个长方体组成的几何体，其主视图是( )A ．B ．C ．D ．【答案】B【解析】试题分析：长方体的主视图为矩形，圆柱的主视图为矩形，根据立体图形可得：主视图的上面和下面各为一个矩形，且下面矩形的长比上面矩形的长要长一点，两个矩形的宽一样大小．考点：三视图．8．如图，一个几何体由5个大小相同、棱长为1的小正方体搭成，下列关于这个几何体的说法正确的是( )A．从前面看到的形状图的面积为5 B．从左面看到的形状图的面积为3C．从上面看到的形状图的面积为3 D．三种视图的面积都是4【答案】B【解析】A. 从正面看第一层是三个小正方形，第二层中间一个小正方形，主视图的面积是4，故A 错误；B. 从左边看第一层是两个小正方形，第二层左边一个小正方形，左视图的面积是3，故B 正确；C. 从上边看第一层有一个小正方形，第二层有三个小正方形，俯视图的面积是4，故C错误；D.左视图的面积是3，故D错误；故选B.点睛：本题考查了简单组合体的三视图，从正面看得到的图形是主视图，从左边看得到的图形是左视图，从上边看得到的图形是俯视图．9．一个几何体的三视图如图所示，则该几何体的表面积是（）A．24+2πB．16+4πC．16+8πD．16+12π【答案】D【解析】【分析】根据三视图知该几何体是一个半径为2、高为4的圆柱体的纵向一半，据此求解可得．【详解】该几何体的表面积为2×12•π•22+4×4+12×2π•2×4=12π+16，故选D．【点睛】本题主要考查由三视图判断几何体，解题的关键是根据三视图得出几何体的形状及圆柱体的有关计算．10．如图是3个相同的小正方体组合而成的几何体，它的俯视图是（）A．B．C．D．【答案】C【解析】试题分析：如图中几何体的俯视图是．故选C．考点：简单组合体的三视图．11．如图是由4个大小相同的立方块搭成的几何体，这个几何体的主视图是（）A．B．C．D．【答案】A【解析】【分析】主视图：从物体正面观察所得到的图形，由此观察即可得出答案.【详解】从物体正面观察可得，左边第一列有2个小正方体，第二列有1个小正方体.故答案为：A.【点睛】本题考查三视图的知识，主视图是从物体的正面看得到的视图．12．如图，是由几个大小相同的小立方块所搭几何体的俯视图，其中小正方形中的数字表示在该位置的小立方块的个数，则这个几何体的主视图是（）A．B．C．D．【答案】C【解析】【分析】由俯视图知该几何体共2列，其中第1列前一排1个正方形、后1排2个正方形，第2列只有前排2个正方形，据此可得．【详解】由俯视图知该几何体共2列，其中第1列前一排1个正方形、后1排2个正方形，第2列只有前排2个正方形，所以其主视图为：故选C．【点睛】考查了三视图的知识，主视图是从物体的正面看得到的视图．13．如图是某个几何体的三视图，该几何体是（）A．长方体B．圆锥C．圆柱D．三棱柱【答案】D【解析】【分析】根据三视图看到的图形的形状和大小，确定几何体的底面，侧面，从而得出这个几何体的名称．【详解】俯视图是三角形的，因此这个几何体的上面、下面是三角形的，主视图和左视图是长方形的，且左视图的长方形的宽较窄，因此判断这个几何体是三棱柱，故选：D．【点睛】考查简单几何体的三视图，画三视图注意“长对正，宽相等，高平齐”的原则，三视图实际上就是从三个方向的正投影所得到的图形．14．一个几何体的三视图如图所示，其中主视图与左视图都是边长为4的等边三角形，则这个几何体的侧面展开图的面积为（）A．6πB．8πC．10πD．12π【答案】B【解析】【分析】根据三视图得到这个几何体为圆锥，且圆锥的母线长为4，底面圆的直径为4，然后根据圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长和扇形的面积公式求解．【详解】这个几何体为圆锥，圆锥的母线长为4，底面圆的直径为4，所以这个几何体的侧面展开图的面积=14482ππ⨯⨯=．故选：B．【点睛】本题考查了圆锥的计算：圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长．也考查了三视图．15．图是由四个完全相同的正方体组成的几何体，这个几何体的左视图是 ( )A．B．C．D．【答案】C【分析】根据物体的左视图是从左边看到的图形判断即可．【详解】解：从左边看是竖着叠放的2个正方形，故选C．【点睛】本题主要考查了简单组合体的三视图，属于基础题型，掌握简单几何体的三视图是解题的关键．16．在同一时刻的阳光下，小明的影子比小强的影子长，那么在同一路灯下（）A．小明的影子比小强的影子长B．小明的影子比小强的影子短C．小明的影子和小强的影子一样长D．两人的影子长度不确定【答案】D【解析】【分析】在同一路灯下由于位置不确定，根据中心投影的特点判断得出答案即可．【详解】在同一路灯下由于位置不同，影长也不同，所以无法判断谁的影子长．故选D．【点睛】本题综合考查了平行投影和中心投影的特点和规律．平行投影的特点是：在同一时刻，不同物体的物高和影长成比例．中心投影的特点是：①等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长．②等长的物体平行于地面放置时，在灯光下，离点光源越近，影子越长；离点光源越远，影子越短，但不会比物体本身的长度还短．17．下列四个立体图形中，其主视图是轴对称图形但不是中心对称图形的是( )A．B．C．D．【答案】C【解析】【分析】根据轴对称图形和中心对称图形的概念结合各几何体的主视图逐一进行分析即可.A、主视图是正方形，正方形是轴对称图形，也是中心对称图形，故不符合题意；B、主视图是矩形，矩形是轴对称图形，也是中心对称图形，故不符合题意；C、主视图是等腰三角形，等腰三角形是轴对称图形，不是中心对称图形，故符合题意；D、主视图是圆，圆是轴对称图形，也是中心对称图形，故不符合题意，故选C．【点睛】本题考查了立体图形的主视图，轴对称图形、中心对称图形，熟练掌握相关知识是解题的关键.18．如图中的几何体是由一个圆柱和个长方体组成的，该几何体的俯视图是( )A．B．C．D．【答案】D【解析】【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：从上边看是一个圆形，圆形内部是一个虚线的正方形.故选：D．【点睛】本题考查了简单组合体的三视图，从上边看得到的图形是俯视图．19．如图，这是一个机械模具，则它的主视图是()A．B．C．D．【答案】C【解析】【分析】根据主视图的画法解答即可.【详解】A.不是三视图，故本选项错误；B.是左视图，故本选项错误；C.是主视图，故本选项正确；D.是俯视图，故本选项错误.故答案选C.【点睛】本题考查了由三视图判断几何体，解题的关键是根据主视图的画法判断. 20．如图的几何体是由五个小正方体组合而成的，则这个几何体的左视图是( )A．B．C．D．【答案】D【解析】【分析】找到从左面看到的图形即可.【详解】从左面上看是D项的图形.故选D.【点睛】本题考查三视图的知识，左视图是从物体左面看到的视图.。

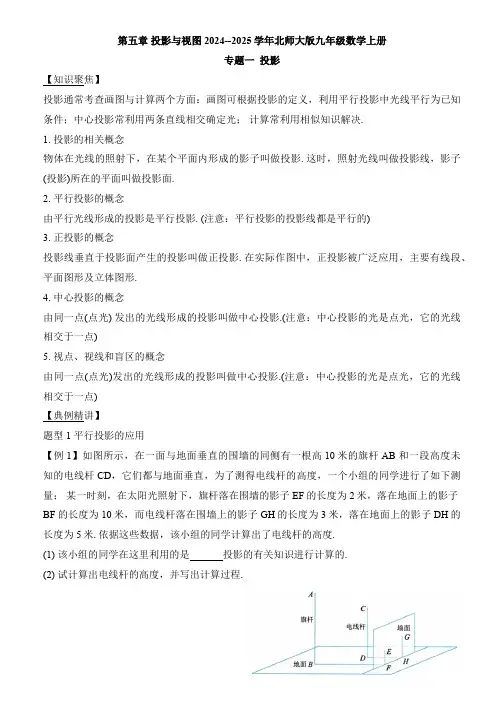

第5章投影与视图北师大版九年级数学上册综合复习及答案

第五章投影与视图 2024--2025学年北师大版九年级数学上册专题一投影【知识聚焦】投影通常考查画图与计算两个方面：画图可根据投影的定义，利用平行投影中光线平行为已知条件；中心投影常利用两条直线相交确定光；计算常利用相似知识解决.1. 投影的相关概念物体在光线的照射下，在某个平面内形成的影子叫做投影. 这时，照射光线叫做投影线，影子(投影)所在的平面叫做投影面.2. 平行投影的概念由平行光线形成的投影是平行投影. (注意：平行投影的投影线都是平行的)3. 正投影的概念投影线垂直于投影面产生的投影叫做正投影. 在实际作图中，正投影被广泛应用，主要有线段、平面图形及立体图形.4. 中心投影的概念由同一点(点光) 发出的光线形成的投影叫做中心投影.(注意：中心投影的光是点光，它的光线相交于一点)5. 视点、视线和盲区的概念由同一点(点光)发出的光线形成的投影叫做中心投影.(注意：中心投影的光是点光，它的光线相交于一点)【典例精讲】题型1 平行投影的应用【例1】如图所示，在一面与地面垂直的围墙的同侧有一根高10米的旗杆AB 和一段高度未知的电线杆 CD，它们都与地面垂直，为了测得电线杆的高度，一个小组的同学进行了如下测量；某一时刻，在太阳光照射下，旗杆落在围墙的影子 EF的长度为2米，落在地面上的影子BF的长度为10米，而电线杆落在围墙上的影子GH的长度为3米，落在地面上的影子DH的长度为5米. 依据这些数据，该小组的同学计算出了电线杆的高度.(1) 该小组的同学在这里利用的是投影的有关知识进行计算的.(2) 试计算出电线杆的高度，并写出计算过程.举一反三。

1. 如图所示，该小组发现8米高的旗杆DE 的影子 EF 落在了包含一圆弧形小桥在内的路上，于是他们开展了测算小桥所在圆的半径的活动. 小刚身高1.6米，测得其影长为2.4米，同时测得 EG的长为3米，HF 的长为1米，测得拱高(弧GH的中点到弦GH的距离，即MN的长度) 为2米，求小桥所在圆的半径.题型 2 中心投影的应用【例2】如图所示，不透明圆锥体 DEC 放在直线 BP 所在的水平面上且 BP 过圆锥底面的圆心，圆锥的高为23m,底面圆半径为2m，一点光位于点 A处，照射到圆锥体后，在水平面上留下的影长BE=4m.(1) 求∠ABC的度数;(2) 若∠ACP=2∠ABC, 求光A距水平面的高度.举一反三2. 小明现有一根2m长的竹竿，他想测出自家门口马路上一盏路灯的高度，但又不能直接测量，他采用了如下办法：①先走到路旁的一个地方，竖直放好竹竿，测量此时的影长为1m；②沿竹竿影子的方向向远处走了两根竹竿的长度4m，然后又竖直放好竹竿，测量此时竹竿的影子长正好为2m.小明说他可以计算出路灯的高度，他如何计算?题型3 盲区的实际应用问题【例3】如图所示，AB 表示一坡角为60°、高为2003米的山坡，一架距地面1000 米的飞机(点C)在山前飞行，此时从飞机看山顶A的俯角为30°.(1) 请在图中画出飞机向山后看的盲区的大小；(2) 求当飞机继续向高处飞多少米时向山后看无盲区?举一反三3. 如图所示，左边的楼高，AB=60m,右边的楼高CD=24m,且BC=30m,地面上的目标P 位于距C点 15m处.(1) 请画出从A 处能看到的地面上距离点 C 最近的点，这个点与点C之间的距离为多少?(2) 从A 处能看见目标P吗? 为什么?题型 4 几何知识型问题【例4】如图所示，已知一纸板ABCD的形状为正方形，其边长为10cm，AD，BC与投影面β平行，AB，CD与投影面β不平行，正方形在投影面β上的正投影为. A₁B₁C₁D₁,若∠ABB₁=45°,求正投影A₁B₁C₁D₁的面积.举一反三4. 如图所示，在Rt△ABC中，∠C=90°,在阳光的垂直照射下，点C 落在斜边AB上的点 D.(1) 试探究线段AC，AB和AD 之间的关系，并说明理由；(2) 线段BC，AB和BD之间也有类似的关系吗?专题二视图【知识聚焦】对同一个物体从不同方向看，可以得到不同的视图，画一个物体的三视图(主视图、俯视图、左视图)是有具体规定的.主视图、俯视图：长对正；主视图、左视图：高平齐；俯视图、左视图：宽相等.可简单记为口诀：主、俯长对正；主、左高平齐；俯、左宽相等.其次是：看得见，画实线；看不见，画虚线.有了三视图，我们既可以由几何体画出其三视图，也可以由物体的三种视图还原几何体的形状，从而求出几何体的表面积和体积.【典例精讲】题型1 物体三视图【例1】如图所示是一个螺母的示意图，它的俯视图是 ( )举一反三1. 如图所示的几何体的俯视图是 ( )题型 2 组合体识别型应用问题【例2】图中的三视图所对应的几何体是( )举一反三2. 如图所示的几何体的三视图是 ( )题型3 截面三视图识别型应用问题【例3】如图所示，一个正方体被截去四个角后得到一个几何体，它的俯视图是 ( )举一反三3. 如图所示是一个正方体截去一角后得到的几何体，它的主视图是( )题型4 三视图与几何体求解型应用问题【例4】如图是某几何体的三视图，则该几何体的体积是( )A.183B.543C.1083D.2163举一反三4. 如图所示是某几何体的三视图，根据图中数据，该几何体的体积为( )A. 60πB. 70πC. 90πD. 160π题型5 组合体计数型应用问题【例5】如图所示是由一些完全相同的小立方块搭成的几何体的三视图，那么搭成这个几何体所用的小立方块的个数是 ( )A. 9个B. 8个C. 7个D. 6个举一反三5. 如图所示是由一些小立方块所搭几何体的三种视图，若在所搭几何体的基础上(不改变原几何体中小立方块的位置)，继续添加相同的小立方块，以搭成一个大正方体，至少还需要个小立方块.题型6 规律探究思想型问题【例6】(1)如图1是用积木摆放的一组图案，观察图案并探索：第五个图案中共有块积木，第n个图案中共有块积木.(2)一样大小的小立方体，如图2所示那样，堆放在房间一角，若按此规律一共垒了十层，这十层中看不见的木块共有多少个?举一反三6. 如图1是棱长为a的小正方体，图2和图3是由这样的小正方体摆放而成的几何体. 按照这样的方法继续摆放，自上而下分别叫第1层、第2层……第n层.(1) 用含n的代数式表示第n层的小正方体的个数；(2) 求第10层小正方体的个数.。

九年级数学下册第二十九章《投影与视图》综合知识点总结(含答案)

学校：__________ 姓名：__________ 班级：__________ 考号：__________一、选择题1．如图是某几何体的三视图及相关数据，则下面判断正确的是（）A．a＞c B．b＞c C．a2+4b2＝c2D．a2＋b2＝c22．如图由5个相同的小正方体组成的-个立体图形，其俯视图是（）A．B．C．D．3．由m个相同的正方体组成一个立体图形，下面的图形分别是从正面和上面看它得到的平面图形，则m能取到的最大值是（）A．6 B．5 C．4 D．34．如图，是一个由多个相同小正方体堆积而成的几何体的俯视图，图中所示数字为该位置小正方体的个数，则这个几何体的主视图(从正面看)是()A．B．C．D．5．小亮在上午8时、9时30分、10时、12时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况，无意之中，他发现这四个时刻向日葵影子的长度各不相同，那么影子最长的时刻为（）A．上午8时B．上午9时30分C．上午10时D．上午12时6．小乐用一块长方形硬纸板在阳光下做投影实验，通过观察，发现这块长方形硬纸板在平整的地面上不可能出现的投影是（）A．三角形B．线段C．矩形D．平行四边形7．如图，将一个小球摆放在圆柱上底面的正中间，则该几何体的俯视图是()A．B．C．D．8．下面的三视图对应的物体是（）A．B．C．D．9．如图，阳光从教室的窗户射入室内，窗户框AB在地面上的影子长DE＝1.8m，窗户下沿到地面的距离BC＝1m，EC＝1.2m，那么窗户的高AB为（）A．1.5m B．1.6m C．1.86m D．2.16m10．下列命题是真命题的是（）A．如果两个三角形相似，相似比为4:9，那么这两个三角形的周长比为2:3B．如果两个三角形相似，相似比为4:9，那么这两个三角形的周长比为4:9C．如果两个三角形相似，相似比为4:9，那么这两个三角形的面积比为2:3D．如果两个三角形相似，相似比为4:9，那么这两个三角形的面积比为4:911．如图所示几何体的左视图是（）A．B．C．D．12．如图是由5个大小相同的正方体组成的几何体，则该几何体的主视图是（）A．B．C．D．13．如图是有一些相同的小正方体构成的立体图形的三视图．这些相同的小正方体的个数是（）A．4 B．5 C．6 D．714．如图是由若干个相同的小立方体搭成的几何体的俯视图和左视图,则小立方体的个数不可能是()A．6个B．7个C．8个D．9个第II卷（非选择题）请点击修改第II卷的文字说明参考答案二、填空题15．一个几何体是由一些大小相同的小正方块摆成的，从正面看与从上面看得到的形状图如图所示，则组成这个几何体的小正方体的个数n的所有可能值的和是______________16．如图，数学兴趣小组的小颖想测量教学楼前的一棵树的树高，下午课外活动时她测得一根长为1m的竹竿的影长是0.5m，但当她马上测量树高时，发现树的影子不全落在地面上，有一部分影子落在教学楼的墙壁上（如图），她先测得留在墙壁上的影高为1m，又测得地面的影长为1.5m，请你帮她算一下，树高为______．17．某几何体从三个方向看到的图形分别如图，则该几何体的体积为___________.18．棱长是1cm的小立方体组成如图所示的几何体，那么这个几何体的表面积是____________．19．一个几何体由一些完全相同的小立方块搭成，从正面和从上面看到的这个几何体的形状如下，那么搭成这样一个几何体，最少需要_____个这样的小立方块，最多需要_____个这样的小立方块．20．如图是某几何体的三视图，则该几何体左视图的面积为_________．21．小新的身高是1.7m，他的影子长为5.1m，同一时刻水塔的影长是42m，则水塔的高度是_____m．22．如图，由五个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体的主视图和左视图的面积之和是_____．23．如图，是由一些相同的小正方体构成的立体图形的三视图这些相同的小正方体的个数是______．24．一天，小青想利用影子测量校园内一根旗杆的高度，在同一时刻内，小青的影长为2米，旗杆的影长为20米，若小青的身高为1.60米，则旗杆的高度为__________米.25．一个几何体由几个大小相同的小正方体搭成，这个几何体的俯视图和左视图如图所示，则这个几何体中小正方体的个数最少是________个．26．由一些完全相同的小正方体组成的几何体，从正面看和左面看的图形如图所示，则组成这个几何体的小正方体的个数至少是_____个．三、解答题27．一个几何体的三种视图如图所示．（1）这个几何体的名称是 __，其侧面积为 __；（2）画出它的一种表面展开图；（3）求出左视图中AB的长．28．把棱长为1cm的若干个小正方体摆放成如图所示的几何体，然后在露出的表面上涂上颜色(不含底面)()1该几何体中有多少个小正方体？()2画出从正面看到的图形；()3写出涂上颜色部分的总面积.29．如图各图是棱长为1cm的小正方体摆成的，如图①中,从正面看有1个正方形，表面积为6cm2；如图②中,从正面看有3个正方形，表面积为18cm2；如图③，从正面看有6个正方形，表面积为36cm2；…(1)第6个图中，从正面看有多少个正方形?表面积是多少?(2)第n个图形中，从正面看有多少个正方形?表面积是多少?30．用六个小正方体搭成如图的几何体，请画出该几何体从正面，左面，上面看到的图形．参考答案【参考答案】一、选择题1．D2．C3．B4．B5．A6．A7．C8．D9．A10．B11．B12．D13．B14．D二、填空题15．11【分析】易得这个几何体共有2层由主视图和俯视图可得第一层最多正方体的个数为3块第二层最多正方体的个数为3块相加即可【详解】解：组成这个几何体的小正方体的个数有2+2+2=6或2+1+2=55+616．4m【分析】首先要知道在同一时刻任何物体的高与其影子的比值是相同的所以竹竿的高与其影子的比值和树高与其影子的比值相同利用这个结论可以求出树高【详解】解：如图所示：过点D作DC⊥AB于点C连接AE由题17．3π【分析】由三视图可得这个几何体为圆柱利用圆柱的体积公式求解即可【详解】由三视图可得此几何体为圆柱所以圆柱的体积为3×π•()2=3π故答案为3π【点睛】本题考查了与三视图有关的计算根据三视图确定18．36cm2【分析】从上面看到6个正方形从正面和右面可看到6个正方形从两个侧后面可看到6个正方形从底面可到到6个正方形面积相加即为所求【详解】从上面看到的面积为6从正面和右面看到的面积为从两个侧后面看19．68【解析】【分析】易得这个几何体共有2层由俯视图可得第一层立方体的个数由主视图可得第二层立方体的可能的个数相加即可【详解】综合主视图和俯视图这个几何体的底层有4个小正方体第二层最少有2个最多有4个20．【解析】【分析】由视图知此几何体的侧视图为一个长方形故由题设条件求出侧视图的面积即可【详解】由几何体的主视图与俯视图可得几何体为三棱柱所以该几何体的左视图的面积为2×6＝12故答案为：【点睛】本题考21．14【分析】设水塔的高为xm根据同一时刻平行投影中物体与影长成正比得到x：42=17：51然后利用比例性质求x即可【详解】设水塔的高为xm根据题意得x:42=17:51解得x=14即水塔的高为14m22．7【解析】该几何体的主视图的面积为1×1×4=4左视图的面积是1×1×3=3所以该几何体的主视图和左视图的面积之和是3+4=7故答案为723．5【解析】试题分析：根据三视图可得这个立体图形有5个小正方体考点：几何体的三视图24．16【分析】易得△AOB∽△ECD利用相似三角形对应边的比相等可得旗杆OA的长度【详解】解：∵OA⊥DACE⊥DA∴∠CED=∠OAB=90°∵CD∥OE∴∠CDA=∠OBA∴△AOB∽△ECD∴解25．5【分析】易得这个几何体共有2层由俯视图可得第一层立方体的个数由左视图可得第二层所须小正方体最少的个数相加即可得答案【详解】由俯视图和左视图可知此几何体有2层第一层有4个小正方体第二层最少有1个小正26．4【分析】根据图示可知该几何体有2层由俯视图可得第一层小正方图的个数由主视图可得第二层小正方体的可能的个数即可解决问题【详解】由俯视图易得最底层有3个小正方体由主视图易得第二层最少有1个最多有2个小三、解答题27．28．29．30．【参考解析】一、选择题1．D解析：D【分析】由三视图可知该几何体是圆锥，圆锥的高是a，母线长是c，底面圆的半径是b，刚好组成一个以c为斜边的直角三角形，由勾股定理，可得解．【详解】由题意可知该几何体是圆锥，根据勾股定理得，a2＋b2＝c2故选：D．【点睛】本题考查三视图和勾股定理，关键是由三视图判断出几何体是圆锥．2．C解析：C【分析】根据立体图形三视图的性质进行判断即可．【详解】根据立体图形三视图的性质，该立体图形的俯视图为故答案为：C．【点睛】本题考查了立体图形的三视图，掌握立体图形三视图的性质是解题的关键．3．B解析：B【分析】根据主视图和俯视图分析每行每列小正方体最多的情况，即可得出答案．【详解】由题中所给出的主视图知物体共两列，且左侧一列高两层，右侧一列最高一层；由俯视图可知左侧两行，右侧一行，于是，可确定右侧只有一个小正方体，而左侧可能是一行单层一行两层，可能两行都是两层．最多的情况如图所示，所以图中的小正方体最多5块．故选：B．【点睛】本题考查根据三视图判断小正方体个数，需要一定空间想象力，熟练掌握主视图与俯视图的定义是解题的关键．4．B解析：B【分析】俯视图中的每个数字是该位置小立方体的个数，分析其中的数字，得主视图有4列，从左到右分别是1，2，3，2个正方形．【详解】由俯视图中的数字可得：主视图有4列，从左到右分别是1，2，3，2个正方形．故选B．【点睛】本题考查了学生的思考能力和对几何体三种视图的空间想象能力．5．A解析：A【分析】根据从早晨到傍晚影子的指向是：西-西北-北-东北-东，影长由长变短，再变长可知．【详解】解：根据从早晨到傍晚影子的指向是：西-西北-北-东北-东，影长由长变短，再变长．可知影子最长的时刻为上午8时．故选A．【点睛】本题考查平行投影的特点和规律．在不同时刻，同一物体的影子的方向和大小可能不同，不同时刻物体在太阳光下的影子的大小在变，方向也在改变，就北半球而言，从早晨到傍晚影子的指向是：西-西北-北-东北-东，影长由长变短，再变长．6．A【分析】根据平行投影的性质进行分析即可得出答案．【详解】将长方形硬纸的板面与投影线平行时，形成的影子为线段；将长方形硬纸板与地面平行放置时，形成的影子为矩形；将长方形硬纸板倾斜放置形成的影子为平行四边形；由物体同一时刻物高与影长成比例，且长方形对边相等，故得到的投影不可能是三角形．故选A ．【点睛】本题考查了投影与视图的有关知识，是一道与实际生活密切相关的热点试题，灵活运用平行投影的性质是解题的关键．7．C解析：C【解析】分析：俯视图就是要从问题的正上方往下看，相当于把物体投影到平面.详解：圆柱体和球体投影到平面以后都是圆形，故排除A,因为圆形的轮廓线都是可以看到的，所以选C.点睛：三视图中，可以看到的轮廓线，要化成实线，看不到的轮廓线，要化成虚线. 8．D解析：D【解析】解：从俯视图可以看出直观图的下面部分为三个长方体，且三个长方体的宽度相同．只有D 满足这两点．故选D ．点睛：本题主要考查学生对图形的三视图的了解及学生的空间想象能力．9．A解析：A【解析】∵BE ∥AD ，∴△BCE ∽△ACD ， ∴CB CE AC CD =，即 CB CE AB BC DE EC=++， ∵BC=1，DE=1.8，EC=1.2 ∴1 1.21 1.8 1.2AB =++ ∴1.2AB=1.8，∴AB=1.5m ．故选A ． 10．B【分析】根据相似三角形的性质分别对每一项进行分析即可．【详解】解：A、如果两个三角形相似，相似比为4:9，那么这两个三角形的周长比为4:9，是假命题；B、如果两个三角形相似，相似比为4:9，那么这两个三角形的周长比为4:9，是真命题；C、如果两个三角形相似，相似比为4:9，那么这两个三角形的面积比为16:81，是假命题；D、如果两个三角形相似，相似比为4:9，那么这两个三角形的面积比为16:81，是假命题；故选B．【点睛】此题考查了命题与定理，用到的知识点是相似三角形的性质，关键是熟练掌握有关性质和定理．11．B解析：B【分析】根据左视图是从左边看得到的图形，可得答案．【详解】从左边看是：故选B．【点睛】本题考查了简单几何体的三视图，左视图是从物体的左面看得到的视图．12．D解析：D【解析】【分析】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．【详解】从正面看易得第一层左侧有1个正方形，第二层有3个正方形．故选D．【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．13．B解析：B【解析】根据题意可知：第一行第一列只能有1个正方体，第二列有3个正方体，第一行第3列有1个正方体，共需正方体1+3+1=5．故选B．14．D解析：D【解析】由俯视图可得得最底层有5个立方体，由左视图可得第二层最少有1个立方体，最多有3个立方体，所以小立方体的个数可能是6个或7个或8个，小立方体的个数不可能是9．故选D．点睛：本题主要考查了三视图的应用，掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．注意俯视图中有几个正方形，底层就有几个立方体．二、填空题15．11【分析】易得这个几何体共有2层由主视图和俯视图可得第一层最多正方体的个数为3块第二层最多正方体的个数为3块相加即可【详解】解：组成这个几何体的小正方体的个数有2+2+2=6或2+1+2=55+6解析：11【分析】易得这个几何体共有2层，由主视图和俯视图可得第一层最多正方体的个数为3块，第二层最多正方体的个数为3块，相加即可．【详解】解：组成这个几何体的小正方体的个数有2+2+2=6或2+1+2=5，5+6=11，故答案为：11．【点睛】考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．16．4m【分析】首先要知道在同一时刻任何物体的高与其影子的比值是相同的所以竹竿的高与其影子的比值和树高与其影子的比值相同利用这个结论可以求出树高【详解】解：如图所示：过点D作DC⊥AB于点C连接AE由题解析：4m【分析】首先要知道在同一时刻任何物体的高与其影子的比值是相同的，所以竹竿的高与其影子的比值和树高与其影子的比值相同，利用这个结论可以求出树高．【详解】解：如图所示：过点D作DC⊥AB于点C，连接AE，由题意可得：DE=BC=1m ，BE=1.5m ，∵一根长为1m 的竹竿的影长是0.5m ，∴AC=2CD=3m ，故AB=3+1=4（m ）．故答案为4m ．【点睛】此题主要考查了平行投影，解题的关键要知道竹竿的高与其影子的比值和树高与其影子的比值相同．17．3π【分析】由三视图可得这个几何体为圆柱利用圆柱的体积公式求解即可【详解】由三视图可得此几何体为圆柱所以圆柱的体积为3×π•()2=3π故答案为3π【点睛】本题考查了与三视图有关的计算根据三视图确定解析：3π.【分析】由三视图可得这个几何体为圆柱，利用圆柱的体积公式求解即可.【详解】由三视图可得，此几何体为圆柱，所以圆柱的体积为3×π•(22 )2=3π，故答案为3π.【点睛】本题考查了与三视图有关的计算，根据三视图确定这个几何体为圆柱是解决问题的关键. 18．36cm2【分析】从上面看到6个正方形从正面和右面可看到6个正方形从两个侧后面可看到6个正方形从底面可到到6个正方形面积相加即为所求【详解】从上面看到的面积为6从正面和右面看到的面积为从两个侧后面看解析：36cm 2【分析】从上面看到6个正方形，从正面和右面可看到62⨯个正方形，从两个侧后面可看到62⨯个正方形，从底面可到到6个正方形，面积相加即为所求.【详解】从上面看到的面积为62116cm ⨯⨯=，从正面和右面看到的面积为2621112cm ⨯⨯⨯=，从两个侧后面看到的面积为2621112cm ⨯⨯⨯=，从底面看到的面积为62116cm ⨯⨯=，那么这个几何体的表面积为6+12+12+6=362cm .【点睛】本题考查了几何体的表面积，解决问题的关键是分别从各个视角求出面积，然后相加即可. 19．68【解析】【分析】易得这个几何体共有2层由俯视图可得第一层立方体的个数由主视图可得第二层立方体的可能的个数相加即可【详解】综合主视图和俯视图这个几何体的底层有4个小正方体第二层最少有2个最多有4个解析：6 8【解析】【分析】易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．【详解】综合主视图和俯视图，这个几何体的底层有4个小正方体，第二层最少有2个，最多有4个，因此搭成这样的一个几何体至少需要小正方体木块的个数为：4+2=6个，至多需要小正方体木块的个数为：4+4=8个，故答案为6，8．【点睛】此题主要考查了几何体的三视图，考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．20．【解析】【分析】由视图知此几何体的侧视图为一个长方形故由题设条件求出侧视图的面积即可【详解】由几何体的主视图与俯视图可得几何体为三棱柱所以该几何体的左视图的面积为2×6＝12故答案为：【点睛】本题考解析：2【解析】【分析】由视图知，此几何体的侧视图为一个长方形，故由题设条件求出侧视图的面积即可．【详解】由几何体的主视图与俯视图可得，几何体为三棱柱，所以该几何体的左视图的面积为＝，故答案为：2．【点睛】本题考点是由三视图求几何体的面积、体积，考查对三视图的理解与应用，主要考查三视图与实物图之间的关系，用三视图中的数据还原出实物图的数据，再根据相关的公式求表面积与体积，本题求的是三视图中的侧视图面积，解决本题的关键是由题设条件得出侧视图的形状及侧视图的几何特征．求解本题的关键是准确熟练理解三视图的投影规则，其规则是：主视、俯视长对正；主视、左视高平齐，左视、俯视宽相等．21．14【分析】设水塔的高为xm根据同一时刻平行投影中物体与影长成正比得到x：42=17：51然后利用比例性质求x即可【详解】设水塔的高为xm根据题意得x:42=17:51解得x=14即水塔的高为14m解析：14．【分析】设水塔的高为xm，根据同一时刻，平行投影中物体与影长成正比得到x：42=1.7：5.1，然后利用比例性质求x即可．【详解】设水塔的高为xm，根据题意得x:42=1.7:5.1，解得x=14，即水塔的高为14m.故答案为14.【点睛】本题考查了平行投影的知识，解题的关键是熟练的掌握投影的性质与运用.22．7【解析】该几何体的主视图的面积为1×1×4=4左视图的面积是1×1×3=3所以该几何体的主视图和左视图的面积之和是3+4=7故答案为7解析：7【解析】该几何体的主视图的面积为1×1×4=4，左视图的面积是1×1×3=3，所以该几何体的主视图和左视图的面积之和是3+4=7，故答案为7.23．5【解析】试题分析：根据三视图可得这个立体图形有5个小正方体考点：几何体的三视图解析：5【解析】试题分析：根据三视图可得这个立体图形有5个小正方体．考点：几何体的三视图24．16【分析】易得△AOB∽△ECD利用相似三角形对应边的比相等可得旗杆OA的长度【详解】解：∵OA⊥DACE⊥DA∴∠CED=∠OAB=90°∵CD∥OE∴∠CDA=∠OBA∴△AOB∽△EC D∴解解析：16【分析】易得△AOB∽△ECD，利用相似三角形对应边的比相等可得旗杆OA的长度．【详解】解：∵OA⊥DA，CE⊥DA，∴∠CED=∠OAB=90°，∵CD∥OE，∴∠CDA=∠OBA，∴△AOB∽△ECD，∴CE OA16OA==，,DE AB220解得OA=16．故答案为16．25．5【分析】易得这个几何体共有2层由俯视图可得第一层立方体的个数由左视图可得第二层所须小正方体最少的个数相加即可得答案【详解】由俯视图和左视图可知此几何体有2层第一层有4个小正方体第二层最少有1个小正解析：5【分析】易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由左视图可得第二层所须小正方体最少的个数，相加即可得答案．【详解】由俯视图和左视图可知此几何体有2层，第一层有4个小正方体，第二层最少有1个小正方体，∴这个几何体中小正方体的个数最少是5个，故答案为：5【点睛】本题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．26．4【分析】根据图示可知该几何体有2层由俯视图可得第一层小正方图的个数由主视图可得第二层小正方体的可能的个数即可解决问题【详解】由俯视图易得最底层有3个小正方体由主视图易得第二层最少有1个最多有2个小解析：4【分析】根据图示可知，该几何体有2层，由俯视图可得第一层小正方图的个数，由主视图可得第二层小正方体的可能的个数，即可解决问题.【详解】由俯视图易得，最底层有3个小正方体，由主视图易得，第二层最少有1个，最多有2个小正方体，那么搭成这个几何体的小正方体最少为3+1=4个，最多为3+2=5个故答案为：4【点睛】本题考查了从不同方向观察几何体，难度适中，熟练掌握根据主视图和俯视图确定小正方体的个数是解题关键.三、解答题27．（1）正三棱柱，72；（2）见解析；（3）23 【分析】（1）由三视图可知，该几何体为正三棱柱，再根据正三棱柱侧面积计算公式计算可得；（2）画出正三棱柱的展开图即可；（3）在EFG ∆中，作EH FG ⊥于点H ，根据勾股定理求出EH ，即可得到AB ．【详解】解:()1由三视图可知，该几何体为正三棱柱；这个几何体的侧面积为36472⨯⨯=；故答案为：正三棱柱；72．()2展开图如下：()3在EFG ∆中，作EH FG ⊥于点H ，则2FH =，224223EH =-=．AB ∴长23．【点睛】本题考查三视图、几何体的侧面展开图等知识，解题的关键是理解三视图、看懂三视图，属于中考常考题型．28．（1）14个；（2）见解析；（3）33cm2【分析】（1）该几何体中正方体的个数为最底层的9个，加上第二层的4个，再加上第三层的1个；（2）主视图从上往下三行正方形的个数依次为1，2，3；（3）涂上颜色部分的总面积可分上面，前面，后面，左面，右面，相加即可．【详解】解：（1）该几何体中正方体的个数为9+4+1=14个；（2）；（3）前面，后面，左面，右面分别有1+2+3=6个面，上面有1+3+5=9个面，共有6×4+9=33个面所以，涂上颜色部分的总面积是：1×1×33=33（cm2）．【点睛】考查几何体三视图的画法及有关计算；有规律的找到正方体的个数和计算露出部分的总面积是解决本题的关键．29．（1）126cm2；（2）3n（n＋1）cm2．【分析】（1）由题意知，第4个图共有1＋3＋6＋10＝20个，从正面看有10个正方形，第5个图共有1＋3＋6＋10＋15＝35个，从正面看有15个正方形，即可推出第6个图形的正方体和正面看到的正方形个数；（2）由题意知，从正面看有（1＋2＋3＋4＋…＋n）个正方形，即可得出其表面积．【详解】（1）由题意可知，第6个图中，从正面看有1＋2＋3＋4＋5＋6＝21个正方形，表面积为：21×6＝126cm2；（2）由题意知，从正面看到的正方形个数有（1＋2＋3＋4＋…＋n）＝(1)2n n+个，表面积为：(1)2n n+×6＝3n（n＋1）cm2．【点睛】本题主要考查了平面图形的有规律变化，要求学生通过观察图形，分析、归纳发现其中的规律，并应用规律解决问题．30．【解析】【分析】从正面看为两层,下面是三个小正方形,上面最左边一个小正方形;从左边看分两层,下面是三个小正方形,上面中间一个小正方形;从上面看分三行,最上面一行最左边一个小正方形,中间三个小正方形,第三行最左边一个小正方形.【详解】如图所示:【点睛】本题主要考查简单几何体三视图,解决本题的关键是要熟练掌握观察三视图的方法.。

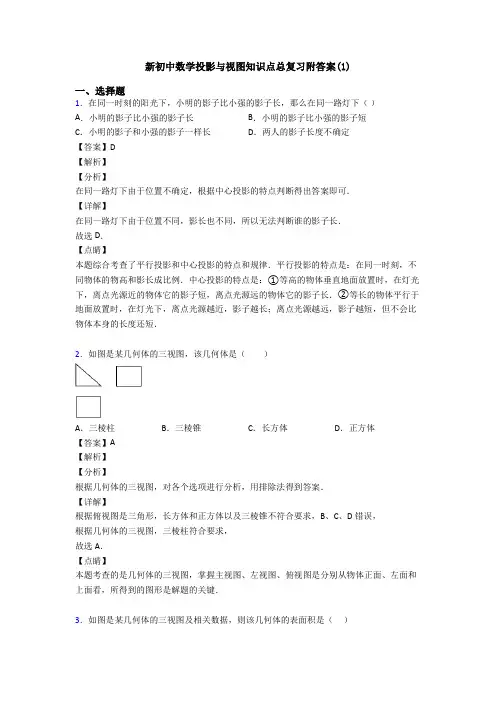

新初中数学投影与视图知识点总复习附答案(1)

新初中数学投影与视图知识点总复习附答案(1)一、选择题1．在同一时刻的阳光下，小明的影子比小强的影子长，那么在同一路灯下（）A．小明的影子比小强的影子长B．小明的影子比小强的影子短C．小明的影子和小强的影子一样长D．两人的影子长度不确定【答案】D【解析】【分析】在同一路灯下由于位置不确定，根据中心投影的特点判断得出答案即可．【详解】在同一路灯下由于位置不同，影长也不同，所以无法判断谁的影子长．故选D．【点睛】本题综合考查了平行投影和中心投影的特点和规律．平行投影的特点是：在同一时刻，不同物体的物高和影长成比例．中心投影的特点是：①等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长．②等长的物体平行于地面放置时，在灯光下，离点光源越近，影子越长；离点光源越远，影子越短，但不会比物体本身的长度还短．2．如图是某几何体的三视图，该几何体是（）A．三棱柱B．三棱锥C．长方体D．正方体【答案】A【解析】【分析】根据几何体的三视图，对各个选项进行分析，用排除法得到答案．【详解】根据俯视图是三角形，长方体和正方体以及三棱锥不符合要求，B、C、D错误，根据几何体的三视图，三棱柱符合要求，故选A．【点睛】本题考查的是几何体的三视图，掌握主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形是解题的关键．3．如图是某几何体的三视图及相关数据，则该几何体的表面积是（）A ．()822π+B ．11πC ．()922π+D ．12π【答案】D【解析】【分析】先根据几何体的三视图可得：该几何体由圆锥和圆柱组成，圆锥的底面直径=圆柱的底面直径=2，圆锥的母线长为3，圆柱的高=4，然后根据圆锥的侧面积等于它展开后的扇形的面积，即S =12LR ，扇形的弧长为底面圆的周长，扇形的半径为圆锥的母线长；圆柱侧面积等于展开后矩形的面积，矩形的长为圆柱的高，宽为底面圆的周长；而该几何体的表面积=圆锥的侧面积+圆柱的侧面积+圆柱的底面积．【详解】根据几何体的三视图可得：该几何体由圆锥和圆柱组成，圆锥的底面直径=2，圆锥的母线长为3，∴圆锥的侧面积=12•2π•1•3=3π，圆柱的侧面积=2π•1•4=8π，圆柱的底面积=π•12=π，∴该几何体的表面积=3π+8π+π=12π．故选D ．【点睛】本题考查了圆锥的侧面积的计算方法：圆锥的侧面积等于它展开后的扇形的面积，扇形的弧长为底面圆的周长，扇形的半径为圆锥的母线长；也考查了看三视图和求圆柱的侧面积的能力．4．如图，小明用由5个相同的小立方体搭成的立体图形研究几何体的三视图的变化情况．若由图1变到图2，不变化的是（）A ．主视图B ．主视图和左视图C ．主视图和俯视图D ．左视图和俯视图【答案】B【解析】【分析】根据主视图是从物体的正面看得到的视图，俯视图是从上面看得到的图形，左视图是左边看得到的图形，可得答案．【详解】主视图都是第一层三个正方形，第二层左边一个正方形，故主视图不变；左视图都是第一层两个正方形，第二层左边一个正方形，故左视图不变；俯视图底层的正方形位置发生了变化．∴不改变的是主视图和左视图．故选：B．【点睛】本题考查了简单组合体的三视图，利用三视图的意义是解题关键．5．如图所示，该几何体的主视图是（）A．B．C．D．【答案】D【解析】【分析】从前往后看到一个矩形，后面的轮廓线用虚线表示．【详解】该几何体为三棱柱，它的主视图是由1个矩形，中间的轮廓线用虚线表示．故选D．【点睛】本题考查了简单几何体的三视图：画物体的主视图的口诀为：主、俯：长对正；主、左：高平齐；俯、左：宽相等．掌握常见的几何体的三视图的画法．6．如图，一个几何体由5个大小相同、棱长为1的小正方体搭成，下列关于这个几何体的说法正确的是( )A．从前面看到的形状图的面积为5 B．从左面看到的形状图的面积为3C．从上面看到的形状图的面积为3 D．三种视图的面积都是4【答案】B【解析】A. 从正面看第一层是三个小正方形，第二层中间一个小正方形，主视图的面积是4，故A 错误；B. 从左边看第一层是两个小正方形，第二层左边一个小正方形，左视图的面积是3，故B 正确；C. 从上边看第一层有一个小正方形，第二层有三个小正方形，俯视图的面积是4，故C错误；D.左视图的面积是3，故D错误；故选B.点睛：本题考查了简单组合体的三视图，从正面看得到的图形是主视图，从左边看得到的图形是左视图，从上边看得到的图形是俯视图．7．如图，是由若干个相同的小正方形搭成的一个几何体的主视图和左视图，则组成这个几何体的小正方形的个数不可能是（）A．3 B．4 C．5 D．6【答案】D【解析】【分析】根据主视图和左视图画出可能的俯视图即可解答.【详解】由主视图和左视图得到俯视图中小正方形的个数可能为：∴这个几何体的小正方形的个数可能是3个、4个或5个，故选：D.【点睛】此题考查由三视图判断几何体，正确掌握各种简单几何体的三视图是解题的关键.8．某种工件是由一个长方体钢块中间钻了一个上下通透的圆孔制作而成，其俯视图如图所示，则此工件的左视图是（）A．B．C．D．【答案】A【解析】从左面看应是一长方形，看不到的应用虚线，由俯视图可知，虚线离边较近，故选A．9．下面是从不同的方向看一个物体得到的平面图形，则该物体的形状是（）A．圆锥B．圆柱C．三棱锥D．三棱柱【答案】C【解析】【分析】由主视图和左视图可得此几何体为锥体，根据俯视图可判断出该物体的形状是三棱锥．【详解】解：∵主视图和左视图都是三角形，∴此几何体为椎体，∵俯视图是3个三角形组成的大三角形，∴该物体的形状是三棱锥．故选：C．【点睛】本题考查了几何体三视图问题，掌握几何体三视图的性质是解题的关键．10．如图是某个几何体的三视图，该几何体是（）A．长方体B．圆锥C．圆柱D．三棱柱【答案】D【解析】【分析】根据三视图看到的图形的形状和大小，确定几何体的底面，侧面，从而得出这个几何体的名称．【详解】俯视图是三角形的，因此这个几何体的上面、下面是三角形的，主视图和左视图是长方形的，且左视图的长方形的宽较窄，因此判断这个几何体是三棱柱，故选：D．【点睛】考查简单几何体的三视图，画三视图注意“长对正，宽相等，高平齐”的原则，三视图实际上就是从三个方向的正投影所得到的图形．11．某个几何体的三视图如图所示，该几何体是( )A．B．C．D．【答案】D【解析】【分析】根据几何体的三视图判断即可．【详解】由三视图可知：该几何体为圆锥．故选D．【点睛】考查了由三视图判断几何体的知识，解题的关键是具有较强的空间想象能力，难度不大．12．如图是某兴趣社制作的模型，则它的俯视图是（）A．B．C．D．【答案】B【解析】【分析】根据俯视图即从物体的上面观察得得到的视图，进而得出答案．【详解】该几何体的俯视图是：由两个长方形组成的矩形，且矩形的之间有纵向的线段隔开．故选B．【点睛】本题考查了三视图的知识，俯视图是从物体的上面看得到的视图．解答此题时要有一定的生活经验．13．发展工业是强国之梦的重要举措，如图所示零件的左视图是()A．B．C．D．【答案】D【解析】【分析】根据从左边看得到的图形是左视图，可得答案．【详解】如图所示零件的左视图是．故选D．【点睛】本题考查了简单组合体的三视图，从左边看得到的图形是左视图，注意看到的线画实线．14．下列几何体是由4个相同的小正方体搭成的，其中左视图与俯视图相同的是（）A．B．C．D．【答案】C【解析】试题分析：从物体的前面向后面投射所得的视图称主视图（正视图）——能反映物体的前面形状；从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状；从物体的左面向右面投射所得的视图称左视图——能反映物体的左面形状．选项C左视图与俯视图都是，故选C.15．如图，一个几何体由5个大小相同、棱长为1的小正方体搭成，下列说法正确的是（）．A．主视图的面积为4 B．左视图的面积为4C．俯视图的面积为3 D．三种视图的面积都是4【答案】A【解析】【分析】根据三视图的绘制，首先画出三视图再计算其面积.【详解】解：A．主视图的面积为4，此选项正确；B．左视图的面积为3，此选项错误；C．俯视图的面积为4，此选项错误；D．由以上选项知此选项错误；故选A．【点睛】本题主要考查三视图的画法，关键在于正面方向.16．如图所示的几何体，从左面看到的形状图是（）A．B．C．D．【答案】A【解析】【分析】观察图形可知，从左面看到的图形是2列分别为2，1个正方形；据此即可画图．【详解】如图所示的几何体,从左面看到的形状图是。

初中数学投影与视图知识点总复习有答案解析

初中数学投影与视图知识点总复习有答案解析一、选择题1．下列四个立体图形中，其主视图是轴对称图形但不是中心对称图形的是( )A．B．C．D．【答案】C【解析】【分析】根据轴对称图形和中心对称图形的概念结合各几何体的主视图逐一进行分析即可.【详解】A、主视图是正方形，正方形是轴对称图形，也是中心对称图形，故不符合题意；B、主视图是矩形，矩形是轴对称图形，也是中心对称图形，故不符合题意；C、主视图是等腰三角形，等腰三角形是轴对称图形，不是中心对称图形，故符合题意；D、主视图是圆，圆是轴对称图形，也是中心对称图形，故不符合题意，故选C．【点睛】本题考查了立体图形的主视图，轴对称图形、中心对称图形，熟练掌握相关知识是解题的关键.2．如图是一个正六棱柱的茶叶盒，其俯视图为（）A．B．C．D．【答案】B【解析】【分析】【详解】解：正六棱柱的俯视图为正六边形．故选B ．考点：简单几何体的三视图．3．一个长方体的三视图如图，若其俯视图为正方形，则这个长方体的表面积为（）A ．48B ．57C ．66D ．48236+【答案】C【解析】【分析】先根据三视图画出长方体，再根据三视图得出32,4AB CD CE ===，然后根据正方形的性质求出,AC BC 的长，最后根据长方体的表面积公式即可得．【详解】由题意，画出长方体如图所示：由三视图可知，32,4AB CD CE ===，四边形ACBD 是正方形AC BC ∴=22218AC BC AB +==Q3AC BC ∴==则这个长方体的表面积为24233434184866AC BC AC CE ⋅+⋅=⨯⨯+⨯⨯=+= 故选：C ．【点睛】本题考查了正方形的性质、三视图的定义、长方体的表面积公式等知识点，掌握理解三视图的相关概念是解题关键．4．下面四个几何体中，俯视图是圆的几何体共有( )A．1个B．2个C．3个D．4个【答案】B【解析】题目中的四个几何体，俯视图是圆的几何体为圆柱和球,共2个,故选B.5．下面是一个几何体的俯视图，那么这个几何体是（）A．B．C．D．【答案】B【解析】【分析】根据各个选项中的几何体的俯视图即可解答.【详解】解：由图可知，选项B中的图形是和题目中的俯视图看到的一样，故选：B．【点睛】本题考查由三视图判断几何体，俯视图是从上向下看得到的图纸，熟练掌握是解题的关键. 6．如图，是由一个圆柱体和一个长方体组成的几何体，其主视图是( )A．B．C．D．【答案】B【解析】试题分析：长方体的主视图为矩形，圆柱的主视图为矩形，根据立体图形可得：主视图的上面和下面各为一个矩形，且下面矩形的长比上面矩形的长要长一点，两个矩形的宽一样大小．考点：三视图．7．如图是一个由若干个相同的小正方体组成的几何体的三种形状图,则组成这个几何体的小正体的个数是( )A．7 B．8 C．9 D．10【答案】C【解析】【分析】根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行判断．【详解】解：综合三视图，这个几何体的底层有3+2+1=6个小正方体，第二层有1+1=2个小正方体，第三层有1个，因此组成这个几何体的小正方形有6+2+1=9个．故选C．【点睛】本题意在考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就容易得到答案了．8．如图是空心圆柱，则空心圆柱在正面的视图，正确的是（）A．B．C．D．【答案】C【解析】【分析】找出从几何体的正面看所得到的视图即可．【详解】解：从几何体的正面看可得：．故选：C．【点睛】此题主要考查了简单几何体的三视图，关键是掌握三视图所看的位置．9．一个几何体的三视图如图所示，则该几何体的表面积是（）A．24+2πB．16+4πC．16+8πD．16+12π【答案】D【解析】【分析】根据三视图知该几何体是一个半径为2、高为4的圆柱体的纵向一半，据此求解可得．【详解】该几何体的表面积为2×12•π•22+4×4+12×2π•2×4=12π+16，故选D．【点睛】本题主要考查由三视图判断几何体，解题的关键是根据三视图得出几何体的形状及圆柱体的有关计算．10．图1是数学家皮亚特•海恩（Piet Hein）发明的索玛立方块，它由四个及四个以内大小相同的立方体以面相连接构成的不规则形状组件组成．图2不可能是下面哪个组件的视图（）A．B．C．D．【答案】C【解析】【分析】依次分析所给几何体从正面看及从左面看得到的图形是否与所给图形一致即可．【详解】A、主视图和左视图从左往右2列正方形的个数均依次为2，1，符合所给图形；B、主视图和左视图从左往右2列正方形的个数均依次为2，1，符合所给图形；C、主视图左往右2列正方形的个数均依次为1，1，不符合所给图形；D、主视图和左视图从左往右2列正方形的个数均依次为2，1，符合所给图形．故选C．【点睛】考查由视图判断几何体；用到的知识点为：主视图，左视图分别是从正面看及从左面看得到的图形．11．某个几何体的三视图如图所示，该几何体是( )A．B．C．D．【答案】D【解析】【分析】根据几何体的三视图判断即可．【详解】由三视图可知：该几何体为圆锥．故选D．【点睛】考查了由三视图判断几何体的知识，解题的关键是具有较强的空间想象能力，难度不大．12．由若干个相同的小正方体摆成的几何体的主视图和左视图均为如图所示的图形，则最多使用小正方体的个数为（）A．8个B．9个C．10个D．11个【答案】C【解析】【分析】由主视图和左视图可还原该几何体每层的小正方体个数.【详解】解：由主视图可得该几何体有3列正方体，高有2层，最底层最多有9个正方体，第二层最多有1个正方体，则最多使用小正方形的个数为10.故选C【点睛】本题主要考查了空间几何体的三视图，由主视图和左视图确定俯视图的形状，再判断最多的正方体个数.13．下列几何体是由4个相同的小正方体搭成的，其中左视图与俯视图相同的是（）A．B．C．D．【答案】C【解析】试题分析：从物体的前面向后面投射所得的视图称主视图（正视图）——能反映物体的前面形状；从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状；从物体的左面向右面投射所得的视图称左视图——能反映物体的左面形状．选项C左视图与俯视图都是，故选C.14．如图，这是一个机械模具，则它的主视图是()A．B．C．D．【答案】C【解析】【分析】根据主视图的画法解答即可.【详解】A.不是三视图，故本选项错误；B.是左视图，故本选项错误；C.是主视图，故本选项正确；D.是俯视图，故本选项错误.故答案选C.【点睛】本题考查了由三视图判断几何体，解题的关键是根据主视图的画法判断.15．由若干个相同的小正方体搭成的一个几何体的主视图和俯视图如图所示，则组成这个几何体的小正方体的个数最多有()A．8 B．7 C．6 D．5【答案】B【解析】【分析】易得这个几何体共有2层，由俯视图可得第一层小正方体的个数，由主视图可得第二层小正方体的最多个数，相加即可．【详解】解：由俯视图易得最底层有4个小正方体，第二层最多有3个小正方体，那么搭成这个几+=个．何体的小正方体最多为437故选：B【点睛】考查学生对三视图的掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．16．如图，某工厂加工一批无底帐篷，设计者给出了帐篷的三视图（图中尺寸单位：m ）．根据三视图可以得出每顶帐篷的表面积为（）A ．6πm 2B ．9πm 2C ．12πm 2D ．18πm 2【答案】B【解析】【分析】根据三视图得到每顶帐篷由圆锥的侧面和圆柱的侧面组成，且圆锥的母线长为2m ，底面圆的半径为1.5m ，圆柱的高为2m ，由于圆锥的侧面展开图为一扇形，圆柱的侧面展开图为矩形，则根据扇形面积公式和矩形面积公式分别计算，然后求它们的和【详解】根据三视图得到每顶帐篷由圆锥的侧面和圆柱的侧面组成，且圆锥的母线长为2m ，底面圆的半径为1.5m ，圆柱的高为2m ，所以圆锥的侧面积=12π 1.522n n n =3π2m 圆柱的侧面积=2π 1.52n n =6π2m 所以每顶帐篷的表面积=3π+6π=9π2m故正确答案为B【点睛】此题考查了圆锥的计算：圆锥的侧面展开图是一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长，也考查了三视图17．如图，由若干个大小相同的小正方体搭成的几何体的左视图是（）A ．B ．C ．D ．【答案】C【解析】【分析】根据简单几何体的三视图即可求解.【详解】解：左视图有3列，每列小正方形数目分别为2、1、1.故选：C.【点睛】此题主要考查简单几何体的三视图，熟练画图是解题关键.18．如图是某几何体得三视图，则这个几何体是（）A．球B．圆锥C．圆柱D．三棱体【答案】B【解析】分析：主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．解答：解：由于俯视图为圆形可得为球、圆柱、圆锥．主视图和左视图为三角形可得此几何体为圆锥．故选B．19．由6个相同的立方体搭成的几何体如图所示，则它的从正面看到的图形是( )A．B．C．D．【答案】C【解析】【分析】观察立体图形的各个面，与选项中的图形相比较即可得到答案.【详解】观察立体图形的各个面，与选项中的图形相比较即可得到答案，由图像能够看到的图形是，故C选项为正确答案.【点睛】此题考查了从不同方向观察物体和几何体，有良好的空间想象力和抽象思维能力是解决本题的关键.20．如图所示的几何体，上下部分均为圆柱体，其左视图是（）A．B．C．D．【答案】C【解析】试题分析：∵该几何体上下部分均为圆柱体，∴其左视图为矩形，故选C．考点：简单组合体的三视图．。

人教版初中数学投影与视图知识点总复习附答案

人教版初中数学投影与视图知识点总复习附答案一、选择题1．如图中的几何体是由一个圆柱和个长方体组成的，该几何体的俯视图是( )A ．B ．C ．D ．【答案】D【解析】【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：从上边看是一个圆形，圆形内部是一个虚线的正方形.故选：D ．【点睛】本题考查了简单组合体的三视图，从上边看得到的图形是俯视图．2．如图是某几何体的三视图及相关数据，则该几何体的表面积是（）A ．(822π+B ．11πC ．(922π+D ．12π【答案】D【解析】【分析】先根据几何体的三视图可得：该几何体由圆锥和圆柱组成，圆锥的底面直径=圆柱的底面直径=2，圆锥的母线长为3，圆柱的高=4，然后根据圆锥的侧面积等于它展开后的扇形的面积，即S =12LR ，扇形的弧长为底面圆的周长，扇形的半径为圆锥的母线长；圆柱侧面积等于展开后矩形的面积，矩形的长为圆柱的高，宽为底面圆的周长；而该几何体的表面积=圆锥的侧面积+圆柱的侧面积+圆柱的底面积．【详解】根据几何体的三视图可得：该几何体由圆锥和圆柱组成，圆锥的底面直径=2，圆锥的母线长为3，∴圆锥的侧面积=12•2π•1•3=3π，圆柱的侧面积=2π•1•4=8π，圆柱的底面积=π•12=π，∴该几何体的表面积=3π+8π+π=12π．故选D ．【点睛】本题考查了圆锥的侧面积的计算方法：圆锥的侧面积等于它展开后的扇形的面积，扇形的弧长为底面圆的周长，扇形的半径为圆锥的母线长；也考查了看三视图和求圆柱的侧面积的能力．3．图2是图1中长方体的三视图，若用S 表示面积，23S x x =+主，2S x x =+左，则S =俯（）A ．243x x ++B ．232x x ++C ．221x x ++D ．224x x +【答案】A【解析】【分析】直接利用已知视图的边长结合其面积得出另一边长，即可得出俯视图的边长进而得出答案．【详解】解：∵S 主23(3)=+=+x x x x ，S 左2(1)=+=+x x x x ，∴主视图的长3x =+，左视图的长1x =+，则俯视图的两边长分别为：3x +、1x +，S 俯2(3)(1)43=++=++x x x x ，故选：A ．【点睛】此题主要考查了已知三视图求边长，正确得出俯视图的边长是解题关键．4．小亮领来n 盒粉笔，整齐地摆在讲桌上，其三视图如图，则n 的值是( )A．7 B．8 C．9 D．10【答案】A【解析】【分析】【详解】解：由俯视图可得最底层有4盒，由正视图和左视图可得第二层有2盒，第三层有1盒，共有7盒，则n的值是7．故选A．【点睛】本题考查由三视图判断几何体．5．如图，一个几何体由5个大小相同、棱长为1的小正方体搭成，下列关于这个几何体的说法正确的是( )A．从前面看到的形状图的面积为5 B．从左面看到的形状图的面积为3C．从上面看到的形状图的面积为3 D．三种视图的面积都是4【答案】B【解析】A. 从正面看第一层是三个小正方形，第二层中间一个小正方形，主视图的面积是4，故A 错误；B. 从左边看第一层是两个小正方形，第二层左边一个小正方形，左视图的面积是3，故B 正确；C. 从上边看第一层有一个小正方形，第二层有三个小正方形，俯视图的面积是4，故C错误；D.左视图的面积是3，故D错误；故选B.点睛：本题考查了简单组合体的三视图，从正面看得到的图形是主视图，从左边看得到的图形是左视图，从上边看得到的图形是俯视图．6．如图的几何体是由五个小正方体组合而成的，则这个几何体的左视图是( )A．B．C．D．【答案】D【解析】【分析】找到从左面看到的图形即可.【详解】从左面上看是D项的图形.故选D.【点睛】本题考查三视图的知识，左视图是从物体左面看到的视图.7．如图所示的几何体的俯视图为()A．B．C．D．【答案】D【解析】【分析】【详解】从上往下看，易得一个正六边形和圆．故选D．8．在娱乐节目“墙来了！”中，参赛选手背靠水池，迎面冲来一堵泡沫墙，墙上有人物造型的空洞．选手需要按墙上的造型摆出相同的姿势，才能穿墙而过，否则会被墙推入水池．类似地，有一块几何体恰好能以右图中两个不同形状的“姿势”分别穿过这两个空洞，则该几何体为()A．B．C．D．【答案】C【解析】试题分析：通过图示可知，要想通过圆，则可以是圆柱、圆锥、球，而能通过三角形的只能是圆锥，综合可知只有圆锥符合条件.故选C9．如图所示，该几何体的主视图为（）A．B．C．D．【答案】B【解析】【分析】找到从正面看所得到的图形即可．【详解】从正面看两个矩形，中间的线为虚线，故选：B．【点睛】考查了三视图的知识，主视图是从物体的正面看得到的视图．10．在同一时刻的阳光下，小明的影子比小强的影子长，那么在同一路灯下（）A．小明的影子比小强的影子长B．小明的影子比小强的影子短C．小明的影子和小强的影子一样长D．两人的影子长度不确定【答案】D【解析】【分析】在同一路灯下由于位置不确定，根据中心投影的特点判断得出答案即可．【详解】在同一路灯下由于位置不同，影长也不同，所以无法判断谁的影子长．故选D．【点睛】本题综合考查了平行投影和中心投影的特点和规律．平行投影的特点是：在同一时刻，不同物体的物高和影长成比例．中心投影的特点是：①等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长．②等长的物体平行于地面放置时，在灯光下，离点光源越近，影子越长；离点光源越远，影子越短，但不会比物体本身的长度还短．11．如图是由7个小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，这个几何体的左视图是（）A．B．C．D．【答案】C【解析】【分析】由已知条件可知，左视图有2列，每列小正方形数目分别为3，1．据此可作出判断．【详解】解：从左面看可得到从左到右分别是3，1个正方形．故选C．【点睛】查几何体的三视图．由几何体的俯视图及小正方形内的数字，可知左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．12．发展工业是强国之梦的重要举措，如图所示零件的左视图是()A．B．C．D．【答案】D【解析】【分析】根据从左边看得到的图形是左视图，可得答案．【详解】如图所示零件的左视图是．故选D．【点睛】本题考查了简单组合体的三视图，从左边看得到的图形是左视图，注意看到的线画实线．13．如图是某个几何体的三视图，该几何体是（）A．三棱柱B．圆柱C．六棱柱D．圆锥【答案】C【解析】【分析】由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．【详解】解：由俯视图可知有六个棱，再由主视图即左视图分析可知为六棱柱，故选C．【点睛】本题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．14．图甲是由若干个小正方体搭成的几何体的俯视图，小正方体中的数字表示在该位置的小正方体的个数，那么这个几何体的主视图是（）A．B．C．D．【答案】B【解析】【分析】【详解】解：根据题意画主视图如下：故选B ．考点：由三视图判断几何体；简单组合体的三视图．15．如图是由5个相同的正方体搭成的几何体，其左视图是（）A ．B ．C ．D ．【答案】A【解析】【分析】根据三视图的定义即可判断．【详解】根据立体图可知该左视图是底层有2个小正方形，第二层左边有1个小正方形．故选A ．【点睛】本题考查三视图，解题的关键是根据立体图的形状作出三视图，本题属于基础题型．16．如图是一个几何体的三视图（图中尺寸单位：cm ），根据图中所示数据求得这个几何体的侧面积是（）A ．212cmB ．()212πcm +C ．26πcmD ．28πcm【答案】C【解析】【分析】根据三视图确定该几何体是圆柱体，再计算圆柱体的侧面积．【详解】先由三视图确定该几何体是圆柱体，底面半径是2÷2＝1cm，高是3cm．所以该几何体的侧面积为2π×1×3＝6π（cm2）．故选C．【点睛】此题主要考查了由三视图确定几何体和求圆柱体的侧面积，关键是根据三视图确定该几何体是圆柱体．17．下图是由6个大小相同的小正方体组成的几何体，它的左视图是（）A．B． C．D．【答案】B【解析】【分析】根据三视图的意义进行分析，要注意观察方向是从左边看.【详解】解：从物体左面看，是左边1个正方形，中间2个正方形，右边1个正方形．故选B．【点睛】考核知识点：简单组合体的三视图．18．由6个相同的立方体搭成的几何体如图所示，则它的从正面看到的图形是( )A．B．C．D．【答案】C【解析】【分析】观察立体图形的各个面，与选项中的图形相比较即可得到答案.【详解】观察立体图形的各个面，与选项中的图形相比较即可得到答案，由图像能够看到的图形是，故C选项为正确答案.【点睛】此题考查了从不同方向观察物体和几何体，有良好的空间想象力和抽象思维能力是解决本题的关键.19．某个几何体的三视图如图所示，该几何体是( )A．B．C．D．【答案】D【解析】【分析】根据几何体的三视图判断即可．【详解】由三视图可知：该几何体为圆锥．故选D．【点睛】考查了由三视图判断几何体的知识，解题的关键是具有较强的空间想象能力，难度不大．20．一个几何体的三视图如图所示，其中主视图与左视图都是边长为4的等边三角形，则这个几何体的侧面展开图的面积为（）A．6πB．8πC．10πD．12π【答案】B【解析】【分析】根据三视图得到这个几何体为圆锥，且圆锥的母线长为4，底面圆的直径为4，然后根据圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长和扇形的面积公式求解．【详解】这个几何体为圆锥，圆锥的母线长为4，底面圆的直径为4，所以这个几何体的侧面展开图的面积=14482ππ⨯⨯=．故选：B．【点睛】本题考查了圆锥的计算：圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长．也考查了三视图．。

专题44 投影与视图【考点精讲】(含答案解析)

专题44投影与视图【考点精讲】-【中考高分导航】备战2022年中考数学考点总复习（全国通用）专题44投影与视图考点1：图形的投影1.中心投影（1）由同一点（点光源）发出的光线形成的投影叫做（）投影．（2）中心投影的投影线交于一点．（3）投影面确定时，物体离点光源越近，影子越（）；物体离点光源越远，影子越（）．2．平行投影（1）太阳光线可以看成平行光线，由平行光线形成的投影叫做（）投影．（2）平行投影的投影线相互平行．（3）不同时刻，物体在太阳光下的影子的大小和方向都改变．（4）垂直于投影面产生的投影叫做（）投影．【例1】（2020•绍兴）1．如图，三角板在灯光照射下形成投影，三角板与其投影的相似比为2：5，且三角板的一边长为8cm．则投影三角板的对应边长为（）【例2】2．如图所示“属于物体在太阳光下形成的影子”的图形是（）A．B．C．D．投影的判断方法（1）判断投影是否为平行投影的方法是看光线是否是平行的，如果光线是平行的，那么所得到的投影就是平行投影．（2）判断投影是否为中心投影的方法是看光线是否相交于一点，如果光线是相交于一点的，那么所得到的投影就是中心投影．3．《孙子算经》是中国古代重要的数学著作，成书于约一千五百年前，其中有首歌谣：今有竿不知其长，量得影长一百五十寸，立一标杆，长一十五寸，影长五寸，问竿长几何？意即：有一根竹竿不知道有多长，量出它在太阳下的影子长一百五十寸，同时立一根一十五寸的小标杆，它的影长五寸，则竹竿的长为（）A．500寸B．450寸C．100寸D．50寸4．如图，小强和小华共同站在路灯下，小强的身高EF＝1.8m，小华的身高MN＝1.5m，他们的影子恰巧等于自己的身高，即BF＝1.8m，CN＝1.5m，且两人相距4.7m，则路灯AD的高度是___．5．如图，放映幻灯时，通过光源，把幻灯片上的图形放大到屏幕上，若光源到幻灯片的距离为20cm，到屏幕的距离为60cm，且幻灯片中的图形的高度为6cm，则屏幕上图形的高度为_______cm．考点2：几何体的三视图1.三视图：主视图、左视图、俯视图（1）主视图：从正面看到的图形，称为（）视图；（2）左视图：从左面看到的图形，称为（）视图；（3）俯视图：从上面看到的图形，称为（）视图．2.三视图的关系主视图反映物体的长和高；左视图反映物体的宽和高；俯视图反映物体的长和宽，因此三视图有如下对应关系：（1）长对正：主视图与俯视图的长度相等，且相互对正；（2）高平齐：主视图与左视图的高度相等，且相互平齐；（3）宽相等：俯视图与左视图的宽度相等，且相互平行．“长对正，高平齐，宽相等”，这“九字令”是阅读和绘制三视图必须遵循的对应关系．3.常见几何体的三视图正方体的三视图都是（）；圆柱的三视图有两个是（），另一个是（）；圆锥的三视图中有两个是（），另一个是（）；球的三视图都是（）．【例3】6．分别观察下列几何体，其中主视图、左视图和俯视图完全相同的是（）A．B．C．D．【例4】（2020•河北）7．如图的两个几何体分别由7个和6个相同的小正方体搭成，比较两个几何体的三视图，正确的是（）A．仅主视图不同B．仅俯视图不同C．仅左视图不同D．主视图、左视图和俯视图都相同1．画物体的三视图的口诀：主、俯：长对正；主、左：高平齐；俯、左：宽相等．注意：几何体看得见部分的轮廓线画成实线，被其他部分遮挡而看不见的部分的轮廓线画成虚线．2．由三视图确定几何体的方法（1）由三视图想象几何体的形状，首先应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．（2）由物体的三视图想象几何体的形状是有一定难度的，可以从以下途径进行分析：①根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，以及几何体的长、宽、高；②从实线和虚线想象几何体看得见部分和看不见部分的轮廓线；③熟记一些简单的几何体的三视图对复杂几何体的想象会有帮助．8．如图是由几个相同的小正方体堆砌成的几何体，它的左视图是（）A ．B ．C ．D ．9．下列四个几何体中，从正面看是三角形的是（）A ．B ．C ．D ．（2020深圳光明一模）10．如图所示的几何体的左视图为（）A ．B ．C ．D ．考点3：由视图确定实物【例5】（2020•北京）11．如图是某几何体的三视图，该几何体是（）A ．圆柱B ．圆锥C ．三棱锥D ．长方体（2020十堰）12．某几何体的三视图如图所示，则此几何体是（）A．圆锥B．圆柱C．长方体D．四棱柱（2020内蒙古呼和浩特）13．一个几何体的三视图如图所示，则该几何体的表面积为____________．考点4：几何展开图1．多数立体图形是由平面图形围成的．沿着棱剪开就得到平面图形，这样的平面图形就是相应立体图形的展开图．同一个立体图形按不同的方式展开，得到的平面展开图是不一样的．2．正方体的展开图：【例6】（2021·北京中考真题）14．如图是某几何体的展开图，该几何体是（）A．长方体B．圆柱C．圆锥D．三棱柱1．同一个立体图形按不同的方式展开，得到的平面展开图是不一样的；2．正方体的展开图分为“一四一”型、“二三一”型、“二二二”型、“三三”型四类．（2021·浙江中考真题）15．将如图所示的长方体牛奶包装盒沿某些棱剪开，且使六个面连在一起，然后铺平，则得到的图形可能是（）A．B．C．D．（2021·四川自贡市·中考真题）16．如图是一个小正方体的展开图，把展开图折叠成小正方体后，有“迎”字一面的相对面上的字是（）A．百B．党C．年D．喜（2021·江苏扬州市·中考真题）17．把图中的纸片沿虚线折叠，可以围成一个几何体，这个几何体的名称是（）A．五棱锥B．五棱柱C．六棱锥D．六棱柱参考答案：1．A【分析】根据对应边的比等于相似比列式进行计算即可得解.【详解】解：设投影三角尺的对应边长为xcm ,∵三角尺与投影三角尺相似,∴8：x ＝2：5,解得x ＝20.故选:A .【点睛】本题主要考查了位似变换的应用.2．A【分析】根据平行投影特点在同一时刻，不同物体的物高和影长成比例且方向相同解答即可．【详解】解：在同一时刻，不同物体的物高和影长成比例且影子方向相同．B 、D 的影子方向相反，都错误；C 中物体的物高和影长不成比例，也错误．故选A ．【点睛】本题考查了平行投影特点：在同一时刻，不同物体的物高和影长成比例．3．B【分析】根据同一时刻物高与影长成正比可得出结论．【详解】解：设竹竿的长度为x 寸，竹竿的影长=150寸，标杆长=15寸，影长=5寸， 151505x =,解得：450x =．答：竹竿长为450寸，故选：B ．【点睛】本题考查的是相似三角形的应用，熟知同一时刻物高与影长成正比是解答此题的关键．4．4m【分析】设路灯的高度为x(m)，根据题意可得△BEF ∽△BAD ，再利用相似三角形的对应边正比例整理得DF=x ﹣1.8，同理可得DN=x ﹣1.5，因为两人相距4.7m ，可得到关于x 的一元一次方程，然后求解方程即可．【详解】设路灯的高度为x(m)，∵EF∥AD，∴△BEF∽△BAD，∴EF BF AD BD=，即1.8 1.8x 1.8DF=+，解得：DF=x﹣1.8，∵MN∥AD，∴△CMN∽△CAD，∴MN CN AD CD=，即1.5 1.5x 1.5DN=+，解得：DN=x﹣1.5，∵两人相距4.7m，∴FD+ND=4.7，∴x﹣1.8+x﹣1.5=4.7，解得：x=4m，答：路灯AD的高度是4m．5．18【分析】根据题意可画出图形，根据相似三角形的性质对应边成比例解答．【详解】解：如图，∵DE∥BC，∴△AED∽△ABC．∴AE DE AC BC=．设屏幕上的小树高是x，则206 2040x=+．解得x=18cm．故答案为：18．6．D【分析】根据正方体、三棱柱、圆锥、圆柱的三视图的形状进行判断即可．【详解】解：根据三视图的定义可知,选项A主视图和左视图都是三角形,但俯视图是有圆心的圆；选项B主视图和左视图都是矩形，但俯视图是圆；选项C主视图是一个矩形，中间有一条线段，左视图是矩形，俯视图是三角形；选项D的主视图、左视图和俯视图都是正方形，完全相同．故选D．【点睛】本题考查简单几何体的三视图，掌握简单几何体三视图的形状是正确判断的前提．7．D【分析】分别画出所给两个几何体的三视图，然后比较即可得答案．【详解】第一个几何体的三视图如图所示：第二个几何体的三视图如图所示：观察可知这两个几何体的主视图、左视图和俯视图都相同，故选D．【点睛】本题考查了几何体的三视图，正确得出各几何体的三视图是解题的关键．8．A【分析】从左边看有2列，左数第1列有两个正方形，第2列有1个正方形，据此可得．【详解】从左边看有2列，左数第1列有两个正方形，第2列有1个正方形，故它的左视图是故选A．【点睛】此题考查三视图的知识；左视图是从几何体左面看得到的平面图形．9．B【分析】逐一分析从正面看到的图形即可解题．【详解】解：A.从正面看是长方形，故A不符合题意；B.从正面看是三角形，故B符合题意；C.从正面看是是长方形，故C不符合题意；D.从正面看是是正方形，故D不符合题意，故选：B．【点睛】本题考查从正面看几何体，是基础考点，掌握相关知识是解题关键．10．B【分析】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．【详解】从左面看易得左视图为“”.故选：B．【点睛】本题考查了三视图的知识，左视图是从物体的左面看得到的视图．11．D【分析】根据三视图都是长方形即可判断该几何体为长方体．【详解】解：长方体的三视图都是长方形，故选D．【点睛】本题考查了几何体的三视图，解题的关键是熟知基本几何体的三视图，正确判断几何体．12．B【详解】解：圆柱体的主视图、左视图、右视图，都是长方形（或正方形），俯视图是圆，故选：B．【点睛】本题考查三视图．13．3π+4【分析】首先根据三视图判断几何体的形状，然后计算其表面积即可．【详解】解：观察该几何体的三视图发现其为半个圆柱，半圆柱的直径为2，高为1，故其表面积为：π×12+（π+2）×2=3π+4，故答案为：3π+4．【点睛】本题考查了由三视图判断几何体的知识，解题的关键是首先根据三视图得到几何体的形状，难度不大．14．B【分析】根据几何体的展开图可直接进行排除选项．【详解】解：由图形可得该几何体是圆柱；故选B．【点睛】本题主要考查几何体的展开图，熟练掌握几何体的展开图是解题的关键．15．A【分析】依据长方体的展开图的特征进行判断即可．【详解】解：A、符合长方体的展开图的特点，是长方体的展开图，故此选项符合题意；B、不符合长方体的展开图的特点，不是长方体的展开图，故此选项不符合题意；C、不符合长方体的展开图的特点，不是长方体的展开图，故此选项不符合题意；D、不符合长方体的展开图的特点，不是长方体的展开图，故此选项不符合题意．故选：A．【点睛】本题考查了长方体的展开图，熟练掌握长方体的展开图的特点是解题的关键．16．B【分析】正方体的表面展开图“一四一”型，相对的面之间一定相隔一个正方形，根据这一特点解答．【详解】解：正方体的表面展开图，相对的面之间一定相隔一个正方体，“迎”与“党”是相对面，“建”与“百”是相对面，“喜”与“年”是相对面．故答案为：B．【点睛】本题主要考查了正方体相对两个面上的文字，注意正方体的空间图形，从相对面入手，分析及解答问题．17．A【分析】由平面图形的折叠及立体图形的表面展开图的特点解题．【详解】解：由图可知：折叠后，该几何体的底面是五边形，则该几何体为五棱锥，故选A．【点睛】本题考查了几何体的展开图，掌握各立体图形的展开图的特点是解决此类问题的关键．。

初中数学投影与视图知识点总复习附答案解析(1)

初中数学投影与视图知识点总复习附答案解析(1)一、选择题1．如图所示的几何体，从左面看到的形状图是（）A．B．C．D．【答案】A【解析】【分析】观察图形可知，从左面看到的图形是2列分别为2，1个正方形；据此即可画图．【详解】如图所示的几何体,从左面看到的形状图是。

故选A.【点睛】本题考查简单组合体的三视图，熟练掌握几何体的三视图的相关知识是解题关键. 2．某几何体的三视图如图所示，则该几何体的体积为（）A．3 B．3C．2D．2【答案】C【解析】【分析】依据三视图中的数据，即可得到该三棱柱的底面积以及高，进而得出该几何体的体积．【详解】解：由图可得，该三棱柱的底面积为12×2×2＝2，高为3，∴该几何体的体积为×23＝32，故选：C．【点睛】本题主要考查了由三视图判断几何体，由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．3．下面是一个几何体的俯视图，那么这个几何体是（）A．B．C．D．【答案】B【解析】【分析】根据各个选项中的几何体的俯视图即可解答.【详解】解：由图可知，选项B中的图形是和题目中的俯视图看到的一样，故选：B．【点睛】本题考查由三视图判断几何体，俯视图是从上向下看得到的图纸，熟练掌握是解题的关键.4．如图是某个几何体的三视图，该几何体是（）A．长方体B．圆锥C．圆柱D．三棱柱【答案】D【解析】【分析】根据三视图看到的图形的形状和大小，确定几何体的底面，侧面，从而得出这个几何体的名称．【详解】俯视图是三角形的，因此这个几何体的上面、下面是三角形的，主视图和左视图是长方形的，且左视图的长方形的宽较窄，因此判断这个几何体是三棱柱，故选：D．【点睛】考查简单几何体的三视图，画三视图注意“长对正，宽相等，高平齐”的原则，三视图实际上就是从三个方向的正投影所得到的图形．5．图是由四个完全相同的正方体组成的几何体，这个几何体的左视图是 ( )A．B．C．D．【答案】C【解析】【分析】根据物体的左视图是从左边看到的图形判断即可．【详解】解：从左边看是竖着叠放的2个正方形，故选C．【点睛】本题主要考查了简单组合体的三视图，属于基础题型，掌握简单几何体的三视图是解题的关键．6．如图是一个大正方体切去一个小正方体形成的几何体，它的左视图是( )A．B．C．D．【答案】B【解析】【分析】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在视图中【详解】从几何体的左边看可得到一个正方形，正方形的右上角处有一个小正方形，故选B.【点睛】本题考查了三视图的知识，掌握主视图是从物体的正面看得到的视图，左视图是从物体的左面看得到的视图，俯视图是从物体的上面看得到的视图是解题的关键．7．如图是某个几何体的三视图，该几何体是（）A．三棱柱B．圆柱C．六棱柱D．圆锥【答案】C【解析】【分析】由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．【详解】解：由俯视图可知有六个棱，再由主视图即左视图分析可知为六棱柱，故选C．【点睛】本题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．8．图甲是由若干个小正方体搭成的几何体的俯视图，小正方体中的数字表示在该位置的小正方体的个数，那么这个几何体的主视图是（）A．B．C．D．【答案】B【解析】【分析】【详解】解：根据题意画主视图如下：故选B．考点：由三视图判断几何体；简单组合体的三视图．9．如果一个空间几何体的主视图和左视图都是边长为4的正三角形，俯视图是圆且中间有一点，那么这个几何体的表面积是（）A．8πB．12πC．43πD．8【答案】B【解析】【分析】【详解】解：由图片中的三视图可以看出这个几何体应该是圆锥，且其底面圆半径为1，母线长为2，因此它的表面积=π×2×4+π×22=12π．故选B．考点：1.由三视图判断几何体；2.圆锥的计算.10．如图所示的几何体的俯视图为( )A．B．C．D．【答案】C【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：从上边看外面是一个矩形，里面是一个圆形，故选：C．【点睛】考查了简单组合体的三视图，从上边看得到的图形是俯视图．11．由6个相同的立方体搭成的几何体如图所示，则它的从正面看到的图形是( )A．B．C．D．【答案】C【解析】【分析】观察立体图形的各个面，与选项中的图形相比较即可得到答案.【详解】观察立体图形的各个面，与选项中的图形相比较即可得到答案，由图像能够看到的图形是，故C选项为正确答案.【点睛】此题考查了从不同方向观察物体和几何体，有良好的空间想象力和抽象思维能力是解决本题的关键.12．我国古代数学家刘徽用“牟合方盖”找到了球体体积的计算方法．“牟合方盖”是由两个圆柱分别从纵横两个方向嵌入一个正方体时两圆柱公共部分形成的几何体．如图所示的几何体是可以形成“牟合方盖”的一种模型，它的俯视图是（）A．B．C．D．【解析】【分析】根据俯视图即从物体的上面观察得得到的视图，进而得出答案．【详解】该几何体的俯视图是：．故选A ．【点睛】此题主要考查了几何体的三视图；掌握俯视图是从几何体上面看得到的平面图形是解决本题的关键．13．如图，某工厂加工一批无底帐篷，设计者给出了帐篷的三视图（图中尺寸单位：m ）．根据三视图可以得出每顶帐篷的表面积为（）A ．6πm 2B ．9πm 2C ．12πm 2D ．18πm 2【答案】B【解析】【分析】根据三视图得到每顶帐篷由圆锥的侧面和圆柱的侧面组成，且圆锥的母线长为2m ，底面圆的半径为1.5m ，圆柱的高为2m ，由于圆锥的侧面展开图为一扇形，圆柱的侧面展开图为矩形，则根据扇形面积公式和矩形面积公式分别计算，然后求它们的和【详解】根据三视图得到每顶帐篷由圆锥的侧面和圆柱的侧面组成，且圆锥的母线长为2m ，底面圆的半径为1.5m ，圆柱的高为2m ，所以圆锥的侧面积=12π 1.522n n n =3π2m 圆柱的侧面积=2π 1.52n n =6π2m 所以每顶帐篷的表面积=3π+6π=9π2m故正确答案为B【点睛】此题考查了圆锥的计算：圆锥的侧面展开图是一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长，也考查了三视图14．如图是某几何体的三视图，根据图中数据，求得该几何体的体积为（）A ．60πB ．70πC ．90πD ．160π【答案】B【解析】试题分析：由几何体的三视图得，几何体是高为10，外径为8．内径为6的圆筒， ∴该几何体的体积为()22431070ππ-⋅=.故选B.考点：由三视图求体积．15．如图是一个由5个完全相同的小正方体组成的立体图形，它的俯视图是( )A ．B ．C ．D ．【答案】B【解析】【分析】找到从上面看所得到的图形即可，注意所有的看到的棱都应表现在俯视图中．【详解】从上面看易得：有3列小正方形第1列有2个正方形，第2列有1个正方形，第3列有1个正方形．故选B ．【点睛】本题考查的知识点是简单组合体的三视图，解题关键是数出从上方看每一列各有几个正方形．16．如图是一个由7个同样的立方体叠成的几何体，则这一几何体的三视图中，既是轴对称图形又是中心对称图形的是（）A ．俯视图B ．主视图C ．俯视图和左视图D ．主视图和俯视图【答案】A【解析】画出三视图，由此可知俯视图既是轴对称图形又是中心对称图形，故选A.17．下面四个几何体中，左视图是四边形的几何体共有（）A ．1个B ．2个C ．3个D ．4个【答案】B【解析】简单几何体的三视图．【分析】左视图是从左边看到的图形，因为圆柱的左视图是矩形，圆锥的左视图是等腰三角形，球的左视图是圆，正方体的左视图是正方形，所以，左视图是四边形的几何体是圆柱和正方体2个．故选B ．18．如图是一个几何体的三视图（图中尺寸单位：cm ），根据图中所示数据求得这个几何体的侧面积是（）A ．212cmB ．()212πcm +C ．26πcmD ．28πcm【答案】C【解析】【分析】根据三视图确定该几何体是圆柱体，再计算圆柱体的侧面积．【详解】先由三视图确定该几何体是圆柱体，底面半径是2÷2＝1cm，高是3cm．所以该几何体的侧面积为2π×1×3＝6π（cm2）．故选C．【点睛】此题主要考查了由三视图确定几何体和求圆柱体的侧面积，关键是根据三视图确定该几何体是圆柱体．19．下图是由6个大小相同的小正方体组成的几何体，它的左视图是（）A．B． C．D．【答案】B【解析】【分析】根据三视图的意义进行分析，要注意观察方向是从左边看.【详解】解：从物体左面看，是左边1个正方形，中间2个正方形，右边1个正方形．故选B．【点睛】考核知识点：简单组合体的三视图．20．下列几何体是由4个相同的小正方体搭成的，其中左视图与俯视图相同的是（）A．B．C．D．【答案】C【解析】试题分析：从物体的前面向后面投射所得的视图称主视图（正视图）——能反映物体的前面形状；从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状；从物体的左面向右面投射所得的视图称左视图——能反映物体的左面形状．选项C左视图与俯视图都是，故选C.。

(易错题精选)初中数学投影与视图知识点总复习附答案(1)

（易错题精选）初中数学投影与视图知识点总复习附答案(1)一、选择题1．从不同方向观察如图所示的几何体，不可能看到的是（）A．B．C．D．【答案】B【解析】【分析】找到不属于从正面，左面，上面看得到的视图即可．【详解】解：从正面看从左往右3列正方形的个数依次为2，1，1，∴D是该物体的主视图；从左面看从左往右2列正方形的个数依次为2，1，∴A是该物体的左视图；从上面看从左往右3列正方形的个数依次为1，1，2，∴C是该物体的俯视图；没有出现的是选项B．故选B．2．一个由圆柱和圆锥组成的几何体如图水平放置，其主(正)视图为( )A．B．C．D．【答案】A【解析】【分析】根据主视图是从几何体正面看得到的图形，认真观察实物，可得这个几何体的主视图为长方形上面一个三角形，据此即可得.【详解】观察实物，可知这个几何体的主视图为长方体上面一个三角形，只有A选项符合题意，故选A.【名师点睛】本题考查了几何体的主视图，明确几何体的主视图是从几何体的正面看得到的图形是解题的关键.3．如图是由几个相同的小正方形搭成的几何体，搭成这个几何体需要（）个小正方体，在保持主视图和左视图不变的情况下，最多可以拿掉（）个小正方体A．10:2B．9:2C．10:1D．9:1【答案】C【解析】【分析】由已知条件可知这个几何体由10个小正方体组成，主视图有3列，每列小正方形数目分别为3、1、2；左视图又列，每列小正方形的数目分别为3、2、1；俯视图有3列，每列小正方形数目分别为3、2、1，据此即可得出答案．【详解】解：这个几何体由10个小正方体组成；∵主视图有3列，每列小正方形数目分别为3、1、2；左视图有3列，每列小正方形的数目分别为3、2、1；俯视图有3列，每列小正方形数目分别为3、2、1，∴在保持主视图和左视图不变的情况下，只能拿掉俯视图的第2列中减少1个小正方体，因此，最多可以拿掉1个小正方体．故选：C．【点睛】本题考查的知识点是三视图，需注意被其他部分遮挡而看不见的小正方体．4．下列几何体中，主视图与俯视图不相同的是（）A．B．C．D．【答案】B【解析】分析：根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行分析．详解：四棱锥的主视图与俯视图不同．故选B ．点睛：本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表示在三视图中．5．如图所示，该几何体的主视图是（）A ．B ．C ．D ．【答案】D【解析】【分析】从前往后看到一个矩形，后面的轮廓线用虚线表示．【详解】该几何体为三棱柱，它的主视图是由1个矩形，中间的轮廓线用虚线表示．故选D ．【点睛】本题考查了简单几何体的三视图：画物体的主视图的口诀为：主、俯：长对正；主、左：高平齐；俯、左：宽相等．掌握常见的几何体的三视图的画法．6．一个几何体的三视图如图所示，则这个几何体的表面积是（）A ．25cmB ．28cmC ．29cmD ．210cm【答案】D【解析】【分析】由题意推知几何体为长方体，长、宽、高分别为1cm 、1cm 、2cm ，根据长方体的表面积公式即可求其表面积．【详解】由题意推知几何体是长方体，长、宽、高分别1cm 、1cm 、2cm ，所以其面积为：()()2211121210cm⨯⨯+⨯+⨯=，故选D ．【点睛】本题考查了由三视图还原几何体、长方体的表面积，熟练掌握常见几何体的三视图是解题的关键.7．如图是某几何体的三视图，则这个几何体可能是（）A ．B ．C ．D ．【答案】B【解析】【分析】根据主视图和左视图判断是柱体，再结合俯视图即可得出答案.【详解】解：由主视图和左视图可以得到该几何体是柱体，由俯视图是圆环，可知是空心圆柱. 故答案选：B.【点睛】此题主要考查由几何体的三视图得出几何体，熟练掌握常见几何体的三视图是解题的关键.8．下列几何体中，主视图与俯视图不相同的是（）A ．B ．C ．D ．【答案】B【解析】【分析】根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行分析．【详解】解：四棱锥的主视图与俯视图不同．故选B．【点睛】考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．9．从三个不同方向看一个几何体，得到的平面图形如图所示，则这个几何体是( )A．圆柱B．圆锥C．棱锥D．球【答案】A【解析】【分析】由主视图和左视图可得此几何体为柱体，根据俯视图是圆可判断出此几何体为圆柱．【详解】解：∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个圆，∴此几何体为圆柱．故选A．【点睛】此题考查利用三视图判断几何体，三视图里有两个相同可确定该几何体是柱体，锥体还是球体，由另一个视图确定其具体形状．10．图是由四个完全相同的正方体组成的几何体，这个几何体的左视图是 ( )A．B．C．D．【答案】C【解析】【分析】根据物体的左视图是从左边看到的图形判断即可．【详解】解：从左边看是竖着叠放的2个正方形，故选C．【点睛】本题主要考查了简单组合体的三视图，属于基础题型，掌握简单几何体的三视图是解题的关键．11．如图是由7个小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，这个几何体的左视图是（）A．B．C．D．【答案】C【解析】【分析】由已知条件可知，左视图有2列，每列小正方形数目分别为3，1．据此可作出判断．【详解】解：从左面看可得到从左到右分别是3，1个正方形．故选C．【点睛】查几何体的三视图．由几何体的俯视图及小正方形内的数字，可知左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．12．某几何体由若干个大小相同的小正方体搭成，其主视图与左视图如图所示，则搭成这个几何体的小正方体最少有（）A．4个B．5个C．6个D．7个【答案】B【解析】【分析】由主视图和左视图确定俯视图的形状，再判断最少的正方体的个数．【详解】由主视图和左视图可确定所需正方体个数最少时俯视图（数字为该位置小正方体的个数）为：则搭成这个几何体的小正方体最少有5个，故选B．【点睛】本题考查了由三视图判断几何体，根据主视图和左视图画出所需正方体个数最少的俯视图是关键．【详解】请在此输入详解！【点睛】请在此输入点睛！13．如图是一个大正方体切去一个小正方体形成的几何体，它的左视图是( )A．B．C．D．【解析】【分析】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在视图中【详解】从几何体的左边看可得到一个正方形，正方形的右上角处有一个小正方形，故选B.【点睛】本题考查了三视图的知识，掌握主视图是从物体的正面看得到的视图，左视图是从物体的左面看得到的视图，俯视图是从物体的上面看得到的视图是解题的关键．14．发展工业是强国之梦的重要举措，如图所示零件的左视图是()A．B．C．D．【答案】D【解析】【分析】根据从左边看得到的图形是左视图，可得答案．【详解】如图所示零件的左视图是．故选D．【点睛】本题考查了简单组合体的三视图，从左边看得到的图形是左视图，注意看到的线画实线．15．如图所示几何体的左视图是（）A．B．C．D．【答案】B【分析】根据左视图是从左边看得到的图形，可得答案．【详解】从左边看是：故选B．【点睛】本题考查了简单几何体的三视图，左视图是从物体的左面看得到的视图．16．如图所示的几何体的俯视图为( )A．B．C．D．【答案】C【解析】【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：从上边看外面是一个矩形，里面是一个圆形，故选：C．【点睛】考查了简单组合体的三视图，从上边看得到的图形是俯视图．17．如图，这是一个机械模具，则它的主视图是()A．B．C．D．【答案】C【解析】【分析】根据主视图的画法解答即可.【详解】A.不是三视图，故本选项错误；B.是左视图，故本选项错误；C.是主视图，故本选项正确；D.是俯视图，故本选项错误.故答案选C.【点睛】本题考查了由三视图判断几何体，解题的关键是根据主视图的画法判断.18．如图是由七个相同的小正方体堆成的物体,从上面看这个物体的图是（）A．B．C．D．【答案】C【解析】【分析】根据从上面看这个物体的方法，确定各排的数量可得答案．【详解】从上面看这个物体，可得后排三个，前排一个在左边，故选：C．【点睛】本题考查了三视图，注意俯视图后排画在上边，前排画在下边．19．如图是一个由5个完全相同的小正方体组成的立体图形，它的俯视图是()A．B．C．D．【答案】B【解析】【分析】找到从上面看所得到的图形即可，注意所有的看到的棱都应表现在俯视图中．【详解】从上面看易得：有3列小正方形第1列有2个正方形，第2列有1个正方形，第3列有1个正方形．故选B．【点睛】本题考查的知识点是简单组合体的三视图，解题关键是数出从上方看每一列各有几个正方形．20．如图是某个几何体的三视图，该几何体是（）A．长方体B．圆锥C．圆柱D．三棱柱【答案】D【解析】【分析】根据三视图看到的图形的形状和大小，确定几何体的底面，侧面，从而得出这个几何体的名称．【详解】俯视图是三角形的，因此这个几何体的上面、下面是三角形的，主视图和左视图是长方形的，且左视图的长方形的宽较窄，因此判断这个几何体是三棱柱，故选：D．【点睛】考查简单几何体的三视图，画三视图注意“长对正，宽相等，高平齐”的原则，三视图实际上就是从三个方向的正投影所得到的图形．。

新初中数学投影与视图知识点总复习含答案解析(2)

新初中数学投影与视图知识点总复习含答案解析(2)一、选择题1．如图中的几何体是由一个圆柱和个长方体组成的，该几何体的俯视图是( )A．B．C．D．【答案】D【解析】【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：从上边看是一个圆形，圆形内部是一个虚线的正方形.故选：D．【点睛】本题考查了简单组合体的三视图，从上边看得到的图形是俯视图．2．从三个不同方向看一个几何体，得到的平面图形如图所示，则这个几何体是( )A．圆柱B．圆锥C．棱锥D．球【答案】A【解析】【分析】由主视图和左视图可得此几何体为柱体，根据俯视图是圆可判断出此几何体为圆柱．【详解】解：∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个圆，∴此几何体为圆柱．故选A．【点睛】此题考查利用三视图判断几何体，三视图里有两个相同可确定该几何体是柱体，锥体还是球体，由另一个视图确定其具体形状．3．下列几何体中，主视图与俯视图不相同的是（）A．B．C．D．【答案】B【解析】分析：根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行分析．详解：四棱锥的主视图与俯视图不同．故选B．点睛：本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表示在三视图中．4．如图是一个由若干个相同的小正方体组成的几何体的三种形状图,则组成这个几何体的小正体的个数是( )A．7 B．8 C．9 D．10【答案】C【解析】【分析】根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行判断．【详解】解：综合三视图，这个几何体的底层有3+2+1=6个小正方体，第二层有1+1=2个小正方体，第三层有1个，因此组成这个几何体的小正方形有6+2+1=9个．故选C．【点睛】本题意在考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就容易得到答案了．5．小亮领来n盒粉笔，整齐地摆在讲桌上，其三视图如图，则n的值是( )A．7 B．8 C．9 D．10【答案】A【解析】【分析】【详解】解：由俯视图可得最底层有4盒，由正视图和左视图可得第二层有2盒，第三层有1盒，共有7盒，则n的值是7．故选A．【点睛】本题考查由三视图判断几何体．6．如图是某几何体的三视图，则这个几何体可能是（）A．B．C．D．【答案】B【解析】【分析】根据主视图和左视图判断是柱体，再结合俯视图即可得出答案.【详解】解：由主视图和左视图可以得到该几何体是柱体，由俯视图是圆环，可知是空心圆柱.故答案选：B.【点睛】此题主要考查由几何体的三视图得出几何体，熟练掌握常见几何体的三视图是解题的关键.7．在一个晴朗的上午，小丽拿着一块矩形木板在阳光下做投影实验，矩形木板在地面上形成的投影不可能是（）A．B．C．D．【答案】A【解析】解：将矩形木框立起与地面垂直放置时，形成B选项的影子；将矩形木框与地面平行放置时，形成C选项影子；将木框倾斜放置形成D选项影子；根据同一时刻物高与影长成比例，又因矩形对边相等，因此投影不可能是A选项中的梯形，因为梯形两底不相等．故选A．8．如图，是由几个大小相同的小立方块所搭几何体的俯视图，其中小正方形中的数字表示在该位置的小立方块的个数，则这个几何体的主视图是（）A．B．C．D．【答案】C【解析】【分析】由俯视图知该几何体共2列，其中第1列前一排1个正方形、后1排2个正方形，第2列只有前排2个正方形，据此可得．【详解】由俯视图知该几何体共2列，其中第1列前一排1个正方形、后1排2个正方形，第2列只有前排2个正方形，所以其主视图为：故选C．【点睛】考查了三视图的知识，主视图是从物体的正面看得到的视图．9．如图是某几何体的三视图及相关数据，则该几何体的表面积是（）A ．()822π+B ．11πC ．()922π+D ．12π【答案】D【解析】【分析】先根据几何体的三视图可得：该几何体由圆锥和圆柱组成，圆锥的底面直径=圆柱的底面直径=2，圆锥的母线长为3，圆柱的高=4，然后根据圆锥的侧面积等于它展开后的扇形的面积，即S =12LR ，扇形的弧长为底面圆的周长，扇形的半径为圆锥的母线长；圆柱侧面积等于展开后矩形的面积，矩形的长为圆柱的高，宽为底面圆的周长；而该几何体的表面积=圆锥的侧面积+圆柱的侧面积+圆柱的底面积．【详解】根据几何体的三视图可得：该几何体由圆锥和圆柱组成，圆锥的底面直径=2，圆锥的母线长为3，∴圆锥的侧面积=12•2π•1•3=3π，圆柱的侧面积=2π•1•4=8π，圆柱的底面积=π•12=π，∴该几何体的表面积=3π+8π+π=12π．故选D ．【点睛】本题考查了圆锥的侧面积的计算方法：圆锥的侧面积等于它展开后的扇形的面积，扇形的弧长为底面圆的周长，扇形的半径为圆锥的母线长；也考查了看三视图和求圆柱的侧面积的能力．10．已知圆锥的三视图如图所示，则这个圆锥的侧面展开图的面积为（）A ．60πcm 2B ．65πcm 2C ．90πcm 2D ．130πcm 2【答案】B【解析】【分析】先利用三视图得到底面圆的半径为5cm，圆锥的高为12cm，再根据勾股定理计算出母线长为13cm，然后根据圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长和扇形的面积公式计算．【详解】解：根据三视图得到圆锥的底面圆的直径为10cm，即底面圆的半径为5cm，圆锥的高为12cm，所以圆锥的母线长＝2251213+=（cm）所以这个圆锥的侧面积＝12513652ππ⨯⨯=g（cm2），故选：B．【点睛】本题考查了圆锥的计算：圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长．也考查了三视图．11．如图是由7个小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，这个几何体的左视图是（）A．B．C．D．【答案】C【解析】【分析】由已知条件可知，左视图有2列，每列小正方形数目分别为3，1．据此可作出判断．【详解】解：从左面看可得到从左到右分别是3，1个正方形．故选C．【点睛】查几何体的三视图．由几何体的俯视图及小正方形内的数字，可知左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．12．如图的几何体由6个相同的小正方体搭成，它的主视图是（）A．B．C．D．【答案】A【解析】【分析】根据从正面看得到的视图是主视图，可得答案．【详解】从正面看有三列，从左起第一列有两个正方形，第二列有两个正方形，第三列有一个正方形，故A符合题意，故选A．【点睛】本题考查了简单组合体的三视图，从正面看得到的视图是主视图．13．如图是某个几何体的三视图，该几何体是（）A．三棱柱B．圆柱C．六棱柱D．圆锥【答案】C【解析】【分析】由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．【详解】解：由俯视图可知有六个棱，再由主视图即左视图分析可知为六棱柱，故选C．【点睛】本题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．14．图甲是由若干个小正方体搭成的几何体的俯视图，小正方体中的数字表示在该位置的小正方体的个数，那么这个几何体的主视图是（）A．B．C．D．【答案】B【解析】【分析】【详解】解：根据题意画主视图如下：故选B．考点：由三视图判断几何体；简单组合体的三视图．15．如图所示的几何体，它的主视图是（）A．B．C．D．【答案】B【解析】【分析】找到从几何体的正面看所得到的图形即可．【详解】解：从正面看有两列，从左到右每列正方形的个数分别为：3、1，所以选项B符合题意．故选：B．【点睛】此题主要考查了简单几何体的三视图，关键是掌握主视图所看的位置．16．如图，一个几何体由5个大小相同、棱长为1的小正方体搭成，下列说法正确的是（）．A．主视图的面积为4 B．左视图的面积为4C．俯视图的面积为3 D．三种视图的面积都是4【答案】A【解析】【分析】根据三视图的绘制，首先画出三视图再计算其面积.【详解】解：A．主视图的面积为4，此选项正确；B．左视图的面积为3，此选项错误；C．俯视图的面积为4，此选项错误；D．由以上选项知此选项错误；故选A．【点睛】本题主要考查三视图的画法，关键在于正面方向.17．如图，某工厂加工一批无底帐篷，设计者给出了帐篷的三视图（图中尺寸单位：m）．根据三视图可以得出每顶帐篷的表面积为（）A．6πm2B．9πm2C．12πm2D．18πm2【答案】B【解析】【分析】根据三视图得到每顶帐篷由圆锥的侧面和圆柱的侧面组成，且圆锥的母线长为2m，底面圆的半径为1.5m，圆柱的高为2m，由于圆锥的侧面展开图为一扇形，圆柱的侧面展开图为矩形，则根据扇形面积公式和矩形面积公式分别计算，然后求它们的和【详解】根据三视图得到每顶帐篷由圆锥的侧面和圆柱的侧面组成，且圆锥的母线长为2m，底面圆的半径为1.5m，圆柱的高为2m，所以圆锥的侧面积=12π 1.522n n n=3π2m圆柱的侧面积=2π 1.52n n =6π2m 所以每顶帐篷的表面积=3π+6π=9π2m故正确答案为B【点睛】此题考查了圆锥的计算：圆锥的侧面展开图是一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长，也考查了三视图18．下列水平放置的几何体中，俯视图是矩形的为（）A ．B ．C ．D ．【答案】B【解析】【分析】俯视图是从物体上面看，所得到的图形．【详解】A ．圆柱俯视图是圆，故此选项错误；B ．长方体俯视图是矩形，故此选项正确；C ．三棱柱俯视图是三角形，故此选项错误；D ．圆锥俯视图是圆，故此选项错误；故选B ．【点睛】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．19．某个几何体的三视图如图所示，该几何体是( )A ．B ．C ．D ．【答案】D【解析】【分析】根据几何体的三视图判断即可．【详解】由三视图可知：该几何体为圆锥．故选D．【点睛】考查了由三视图判断几何体的知识，解题的关键是具有较强的空间想象能力，难度不大．20．如图所示的几何体是由4 个大小相同的小立方体搭成，其俯视图是（）A．B．C．D．【答案】C【解析】试题分析：根据三视图的意义，可知俯视图为从上面往下看，因此可知共有三个正方形，在一条线上.故选C.考点：三视图。

新初中数学投影与视图知识点总复习含答案

新初中数学投影与视图知识点总复习含答案一、选择题1．一个几何体的三视图如图所示，其中主视图与左视图都是边长为4的等边三角形，则这个几何体的侧面展开图的面积为（）A．6πB．8πC．10πD．12π【答案】B【解析】【分析】根据三视图得到这个几何体为圆锥，且圆锥的母线长为4，底面圆的直径为4，然后根据圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长和扇形的面积公式求解．【详解】这个几何体为圆锥，圆锥的母线长为4，底面圆的直径为4，所以这个几何体的侧面展开图的面积=14482ππ⨯⨯=．故选：B．【点睛】本题考查了圆锥的计算：圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长．也考查了三视图．2．如图是一个正六棱柱的茶叶盒，其俯视图为（）A．B．C．D．【答案】B【解析】【分析】解：正六棱柱的俯视图为正六边形．故选B．考点：简单几何体的三视图．3．从三个不同方向看一个几何体，得到的平面图形如图所示，则这个几何体是( )A．圆柱B．圆锥C．棱锥D．球【答案】A【解析】【分析】由主视图和左视图可得此几何体为柱体，根据俯视图是圆可判断出此几何体为圆柱．【详解】解：∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个圆，∴此几何体为圆柱．故选A．【点睛】此题考查利用三视图判断几何体，三视图里有两个相同可确定该几何体是柱体，锥体还是球体，由另一个视图确定其具体形状．4．如图是由几个相同的小正方形搭成的几何体，搭成这个几何体需要（）个小正方体，在保持主视图和左视图不变的情况下，最多可以拿掉（）个小正方体A．10:2B．9:2C．10:1D．9:1【解析】【分析】由已知条件可知这个几何体由10个小正方体组成，主视图有3列，每列小正方形数目分别为3、1、2；左视图又列，每列小正方形的数目分别为3、2、1；俯视图有3列，每列小正方形数目分别为3、2、1，据此即可得出答案．【详解】解：这个几何体由10个小正方体组成；∵主视图有3列，每列小正方形数目分别为3、1、2；左视图有3列，每列小正方形的数目分别为3、2、1；俯视图有3列，每列小正方形数目分别为3、2、1，∴在保持主视图和左视图不变的情况下，只能拿掉俯视图的第2列中减少1个小正方体，因此，最多可以拿掉1个小正方体．故选：C ．【点睛】本题考查的知识点是三视图，需注意被其他部分遮挡而看不见的小正方体．5．图2是图1中长方体的三视图，若用S 表示面积，23S x x =+主，2S x x =+左，则S =俯（）A ．243x x ++B ．232x x ++C ．221x x ++D ．224x x +【答案】A【解析】【分析】直接利用已知视图的边长结合其面积得出另一边长，即可得出俯视图的边长进而得出答案．【详解】解：∵S 主23(3)=+=+x x x x ，S 左2(1)=+=+x x x x ，∴主视图的长3x =+，左视图的长1x =+，则俯视图的两边长分别为：3x +、1x +，S 俯2(3)(1)43=++=++x x x x ，故选：A ．【点睛】此题主要考查了已知三视图求边长，正确得出俯视图的边长是解题关键．6．如图是由6个同样大小的正方体摆成的几何体．将正方体①移走后，所得几何体（）A．主视图改变，左视图改变B．俯视图不变，左视图不变C．俯视图改变，左视图改变D．主视图改变，左视图不变【答案】D【解析】试题分析：将正方体①移走前的主视图正方形的个数为1，2，1；正方体①移走后的主视图正方形的个数为1，2；发生改变．将正方体①移走前的左视图正方形的个数为2，1，1；正方体①移走后的左视图正方形的个数为2，1，1；没有发生改变．将正方体①移走前的俯视图正方形的个数为1，3，1；正方体①移走后的俯视图正方形的个数，1，3；发生改变．故选D．【考点】简单组合体的三视图．7．如图是某几何体的三视图及相关数据，则下面判断正确的是（）A．a＞c B．b＞c C．a2+4b2＝c2D．a2＋b2＝c2【答案】D【解析】【分析】由三视图可知该几何体是圆锥，圆锥的高是a，母线长是c，底面圆的半径是b，刚好组成一个以c为斜边的直角三角形，由勾股定理，可得解．【详解】由题意可知该几何体是圆锥，根据勾股定理得，a2＋b2＝c2故选：D．【点睛】本题考查三视图和勾股定理，关键是由三视图判断出几何体是圆锥．8．如图，一个几何体由5个大小相同、棱长为1的小正方体搭成，下列关于这个几何体的说法正确的是( )A．从前面看到的形状图的面积为5 B．从左面看到的形状图的面积为3C．从上面看到的形状图的面积为3 D．三种视图的面积都是4【答案】B【解析】A. 从正面看第一层是三个小正方形，第二层中间一个小正方形，主视图的面积是4，故A 错误；B. 从左边看第一层是两个小正方形，第二层左边一个小正方形，左视图的面积是3，故B 正确；C. 从上边看第一层有一个小正方形，第二层有三个小正方形，俯视图的面积是4，故C错误；D.左视图的面积是3，故D错误；故选B.点睛：本题考查了简单组合体的三视图，从正面看得到的图形是主视图，从左边看得到的图形是左视图，从上边看得到的图形是俯视图．9．如果一个空间几何体的主视图和左视图都是边长为4的正三角形，俯视图是圆且中间有一点，那么这个几何体的表面积是（）A．8πB．12πC．43πD．8【答案】B【解析】【分析】【详解】解：由图片中的三视图可以看出这个几何体应该是圆锥，且其底面圆半径为1，母线长为2，因此它的表面积=π×2×4+π×22=12π．故选B．考点：1.由三视图判断几何体；2.圆锥的计算.10．如图所示的几何体的俯视图为()A．B．C．D．【答案】D【解析】【分析】【详解】从上往下看，易得一个正六边形和圆．故选D．11．如图是一个由7个同样的立方体叠成的几何体，则这一几何体的三视图中，既是轴对称图形又是中心对称图形的是（）A．俯视图B．主视图C．俯视图和左视图D．主视图和俯视图【答案】A【解析】画出三视图，由此可知俯视图既是轴对称图形又是中心对称图形，故选A.12．在同一时刻的阳光下，小明的影子比小强的影子长，那么在同一路灯下（）A．小明的影子比小强的影子长B．小明的影子比小强的影子短C．小明的影子和小强的影子一样长D．两人的影子长度不确定【答案】D【解析】【分析】在同一路灯下由于位置不确定，根据中心投影的特点判断得出答案即可．【详解】在同一路灯下由于位置不同，影长也不同，所以无法判断谁的影子长．故选D．【点睛】本题综合考查了平行投影和中心投影的特点和规律．平行投影的特点是：在同一时刻，不同物体的物高和影长成比例．中心投影的特点是：①等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长．②等长的物体平行于地面放置时，在灯光下，离点光源越近，影子越长；离点光源越远，影子越短，但不会比物体本身的长度还短．13．从不同方向观察如图所示的几何体，不可能看到的是（）A．B．C．D．【答案】B【解析】【分析】找到不属于从正面，左面，上面看得到的视图即可．【详解】解：从正面看从左往右3列正方形的个数依次为2，1，1，∴D是该物体的主视图；从左面看从左往右2列正方形的个数依次为2，1，∴A是该物体的左视图；从上面看从左往右3列正方形的个数依次为1，1，2，∴C是该物体的俯视图；没有出现的是选项B．故选B．14．由若干个相同的小正方体摆成的几何体的主视图和左视图均为如图所示的图形，则最多使用小正方体的个数为（）A．8个B．9个C．10个D．11个【答案】C【解析】【分析】由主视图和左视图可还原该几何体每层的小正方体个数.【详解】解：由主视图可得该几何体有3列正方体，高有2层，最底层最多有9个正方体，第二层最多有1个正方体，则最多使用小正方形的个数为10.故选C【点睛】本题主要考查了空间几何体的三视图，由主视图和左视图确定俯视图的形状，再判断最多的正方体个数.15．如图所示的几何体，它的左视图是（）A．B．C．D．【答案】D【解析】分析：根据从左边看得到的图形是左视图，可得答案．详解：从左边看是等长的上下两个矩形，上边的矩形小，下边的矩形大，两矩形的公共边是虚线，故选D．点睛：本题考查了简单组合体的三视图，从左边看得到的图形是左视图．16．图甲是由若干个小正方体搭成的几何体的俯视图，小正方体中的数字表示在该位置的小正方体的个数，那么这个几何体的主视图是（）A．B．C．D．【答案】B【解析】【分析】【详解】解：根据题意画主视图如下：故选B．考点：由三视图判断几何体；简单组合体的三视图．17．某几何体由若干个大小相同的小正方体搭成，其主视图与左视图如图所示，则搭成这个几何体的小正方体最少有（）A．3个B．5个C．7个D．9个【答案】B【解析】【分析】由主视图和左视图确定俯视图的形状，再判断最少的正方体的个数即可．【详解】由主视图和左视图可确定所需正方体个数最少时的俯视图（数字为该位置小正方体的个数）为：．所以搭成这个几何体的小正方体最少有5个．故选B．【点睛】本题考查了由三视图判断几何体，根据主视图和左视图画出所需正方体个数最少的俯视图是解决问题的关键.18．如图是由七个相同的小正方体堆成的物体,从上面看这个物体的图是（）A．B．C．D．【答案】C【解析】【分析】根据从上面看这个物体的方法，确定各排的数量可得答案．【详解】从上面看这个物体，可得后排三个，前排一个在左边，故选：C．【点睛】本题考查了三视图，注意俯视图后排画在上边，前排画在下边．19．如图是某几何体得三视图，则这个几何体是（）A．球B．圆锥C．圆柱D．三棱体【答案】B【解析】分析：主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．解答：解：由于俯视图为圆形可得为球、圆柱、圆锥．主视图和左视图为三角形可得此几何体为圆锥．故选B．20．如图的几何体是由五个小正方体组合而成的，则这个几何体的左视图是( )A．B．C．D．【答案】D【解析】【分析】找到从左面看到的图形即可.【详解】从左面上看是D项的图形.故选D.【点睛】本题考查三视图的知识，左视图是从物体左面看到的视图.。

新初中数学投影与视图知识点总复习附答案解析(2)

新初中数学投影与视图知识点总复习附答案解析(2)一、选择题1．图是由四个完全相同的正方体组成的几何体，这个几何体的左视图是 ( )A．B．C．D．【答案】C【解析】【分析】根据物体的左视图是从左边看到的图形判断即可．【详解】解：从左边看是竖着叠放的2个正方形，故选C．【点睛】本题主要考查了简单组合体的三视图，属于基础题型，掌握简单几何体的三视图是解题的关键．2．如果一个空间几何体的主视图和左视图都是边长为4的正三角形，俯视图是圆且中间有一点，那么这个几何体的表面积是（）A．8πB．12πC．3D．8【答案】B【解析】【分析】【详解】解：由图片中的三视图可以看出这个几何体应该是圆锥，且其底面圆半径为1，母线长为2，因此它的表面积=π×2×4+π×22=12π．故选B．考点：1.由三视图判断几何体；2.圆锥的计算.3．如图，小明用由5个相同的小立方体搭成的立体图形研究几何体的三视图的变化情况．若由图1变到图2，不变化的是（）A．主视图B．主视图和左视图C．主视图和俯视图D．左视图和俯视图【答案】B【解析】【分析】根据主视图是从物体的正面看得到的视图，俯视图是从上面看得到的图形，左视图是左边看得到的图形，可得答案．【详解】主视图都是第一层三个正方形，第二层左边一个正方形，故主视图不变；左视图都是第一层两个正方形，第二层左边一个正方形，故左视图不变；俯视图底层的正方形位置发生了变化．∴不改变的是主视图和左视图．故选：B．【点睛】本题考查了简单组合体的三视图，利用三视图的意义是解题关键．4．下列几何体中，主视图与俯视图不相同的是（）A．B．C．D．【答案】B【解析】分析：根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行分析．详解：四棱锥的主视图与俯视图不同．故选B．点睛：本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表示在三视图中．5．如图所示，该几何体的主视图是（）A．B．C．D．【答案】D【解析】【分析】从前往后看到一个矩形，后面的轮廓线用虚线表示．【详解】该几何体为三棱柱，它的主视图是由1个矩形，中间的轮廓线用虚线表示．故选D．【点睛】本题考查了简单几何体的三视图：画物体的主视图的口诀为：主、俯：长对正；主、左：高平齐；俯、左：宽相等．掌握常见的几何体的三视图的画法．6．如图，一个几何体由5个大小相同、棱长为1的小正方体搭成，下列关于这个几何体的说法正确的是( )A．从前面看到的形状图的面积为5 B．从左面看到的形状图的面积为3C．从上面看到的形状图的面积为3 D．三种视图的面积都是4【答案】B【解析】A. 从正面看第一层是三个小正方形，第二层中间一个小正方形，主视图的面积是4，故A 错误；B. 从左边看第一层是两个小正方形，第二层左边一个小正方形，左视图的面积是3，故B 正确；C. 从上边看第一层有一个小正方形，第二层有三个小正方形，俯视图的面积是4，故C错误；D.左视图的面积是3，故D错误；故选B.点睛：本题考查了简单组合体的三视图，从正面看得到的图形是主视图，从左边看得到的图形是左视图，从上边看得到的图形是俯视图．7．如图的几何体是由五个小正方体组合而成的，则这个几何体的左视图是( )A．B．C．D．【答案】D【解析】【分析】找到从左面看到的图形即可.【详解】从左面上看是D项的图形.故选D.【点睛】本题考查三视图的知识，左视图是从物体左面看到的视图.8．如图所示的几何体的左视图是（）A．B．C．D．【答案】B【解析】【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．【详解】从左向右看，得到的几何体的左视图是．故选B．【点睛】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．9．下面是从不同的方向看一个物体得到的平面图形，则该物体的形状是（）A．圆锥B．圆柱C．三棱锥D．三棱柱【答案】C【解析】【分析】由主视图和左视图可得此几何体为锥体，根据俯视图可判断出该物体的形状是三棱锥．【详解】解：∵主视图和左视图都是三角形，∴此几何体为椎体，∵俯视图是3个三角形组成的大三角形，∴该物体的形状是三棱锥．故选：C．【点睛】本题考查了几何体三视图问题，掌握几何体三视图的性质是解题的关键．10．图1是数学家皮亚特•海恩（Piet Hein）发明的索玛立方块，它由四个及四个以内大小相同的立方体以面相连接构成的不规则形状组件组成．图2不可能是下面哪个组件的视图（）A．B．C．D．【答案】C【解析】【分析】依次分析所给几何体从正面看及从左面看得到的图形是否与所给图形一致即可．【详解】A、主视图和左视图从左往右2列正方形的个数均依次为2，1，符合所给图形；B、主视图和左视图从左往右2列正方形的个数均依次为2，1，符合所给图形；C、主视图左往右2列正方形的个数均依次为1，1，不符合所给图形；D、主视图和左视图从左往右2列正方形的个数均依次为2，1，符合所给图形．故选C．【点睛】考查由视图判断几何体；用到的知识点为：主视图，左视图分别是从正面看及从左面看得到的图形．11．某个几何体的三视图如图所示，该几何体是( )A．B．C．D．【答案】D【解析】【分析】根据几何体的三视图判断即可．【详解】由三视图可知：该几何体为圆锥．故选D．【点睛】考查了由三视图判断几何体的知识，解题的关键是具有较强的空间想象能力，难度不大．12．如图所示的几何体是由4 个大小相同的小立方体搭成，其俯视图是（）A．B．C．D．【答案】C【解析】试题分析：根据三视图的意义，可知俯视图为从上面往下看，因此可知共有三个正方形，在一条线上.故选C.考点：三视图13．从不同方向观察如图所示的几何体，不可能看到的是（）A．B．C．D．【答案】B【解析】【分析】找到不属于从正面，左面，上面看得到的视图即可．【详解】解：从正面看从左往右3列正方形的个数依次为2，1，1，∴D是该物体的主视图；从左面看从左往右2列正方形的个数依次为2，1，∴A是该物体的左视图；从上面看从左往右3列正方形的个数依次为1，1，2，∴C是该物体的俯视图；没有出现的是选项B．故选B．14．如图所示的几何体，它的左视图是（）A．B．C．D．【答案】D【解析】分析：根据从左边看得到的图形是左视图，可得答案．详解：从左边看是等长的上下两个矩形，上边的矩形小，下边的矩形大，两矩形的公共边是虚线，故选D．点睛：本题考查了简单组合体的三视图，从左边看得到的图形是左视图．15．如图的几何体由6个相同的小正方体搭成，它的主视图是（）A．B．C．D．【答案】A【解析】【分析】根据从正面看得到的视图是主视图，可得答案．【详解】从正面看有三列，从左起第一列有两个正方形，第二列有两个正方形，第三列有一个正方形，故A符合题意，故选A．【点睛】本题考查了简单组合体的三视图，从正面看得到的视图是主视图．16．如图，某工厂加工一批无底帐篷，设计者给出了帐篷的三视图（图中尺寸单位：m）．根据三视图可以得出每顶帐篷的表面积为（）A ．6πm 2B ．9πm 2C ．12πm 2D ．18πm 2【答案】B【解析】【分析】根据三视图得到每顶帐篷由圆锥的侧面和圆柱的侧面组成，且圆锥的母线长为2m ，底面圆的半径为1.5m ，圆柱的高为2m ，由于圆锥的侧面展开图为一扇形，圆柱的侧面展开图为矩形，则根据扇形面积公式和矩形面积公式分别计算，然后求它们的和【详解】根据三视图得到每顶帐篷由圆锥的侧面和圆柱的侧面组成，且圆锥的母线长为2m ，底面圆的半径为1.5m ，圆柱的高为2m ，所以圆锥的侧面积=12π 1.522n n n =3π2m 圆柱的侧面积=2π 1.52n n =6π2m 所以每顶帐篷的表面积=3π+6π=9π2m故正确答案为B【点睛】此题考查了圆锥的计算：圆锥的侧面展开图是一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长，也考查了三视图17．如图是某几何体得三视图，则这个几何体是（）A ．球B ．圆锥C ．圆柱D ．三棱体【答案】B【解析】分析：主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．解答：解：由于俯视图为圆形可得为球、圆柱、圆锥．主视图和左视图为三角形可得此几何体为圆锥．故选B．18．如图是一个由7个同样的立方体叠成的几何体，则这一几何体的三视图中，既是轴对称图形又是中心对称图形的是（）A．俯视图B．主视图C．俯视图和左视图D．主视图和俯视图【答案】A【解析】画出三视图，由此可知俯视图既是轴对称图形又是中心对称图形，故选A.19．下列水平放置的几何体中，俯视图是矩形的为（）A．B． C．D．【答案】B【解析】【分析】俯视图是从物体上面看，所得到的图形．【详解】A．圆柱俯视图是圆，故此选项错误；B．长方体俯视图是矩形，故此选项正确；C．三棱柱俯视图是三角形，故此选项错误；D．圆锥俯视图是圆，故此选项错误；故选B．【点睛】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．20．如图所示的几何体的俯视图为()A．B．C．D．【答案】D【解析】【分析】【详解】从上往下看，易得一个正六边形和圆．故选D．。

初中数学投影与视图知识点总复习有答案(1)

初中数学投影与视图知识点总复习有答案(1)一、选择题1．如图所示的几何体的主视图是（）A ．B ．C ．D ．【答案】A【解析】【分析】找到从正面看所得到的图形即可．【详解】解：从正面可看到从左往右2列一个长方形和一个小正方形，故选A ．【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．2．一个长方体的三视图如图，若其俯视图为正方形，则这个长方体的表面积为（）A ．48B ．57C ．66D ．48236【答案】C【解析】【分析】先根据三视图画出长方体，再根据三视图得出32,4AB CD CE ===，然后根据正方形的性质求出,AC BC 的长，最后根据长方体的表面积公式即可得．【详解】由题意，画出长方体如图所示：由三视图可知，32,4AB CD CE ===，四边形ACBD 是正方形AC BC ∴=22218AC BC AB +==Q3AC BC ∴==则这个长方体的表面积为24233434184866AC BC AC CE ⋅+⋅=⨯⨯+⨯⨯=+= 故选：C ．【点睛】本题考查了正方形的性质、三视图的定义、长方体的表面积公式等知识点，掌握理解三视图的相关概念是解题关键．3．下面是一个几何体的俯视图，那么这个几何体是（）A ．B ．C ．D ．【答案】B【解析】【分析】根据各个选项中的几何体的俯视图即可解答.【详解】解：由图可知，选项B 中的图形是和题目中的俯视图看到的一样，故选：B ．【点睛】本题考查由三视图判断几何体，俯视图是从上向下看得到的图纸，熟练掌握是解题的关键.4．如图所示，该几何体的主视图是（）A．B．C．D．【答案】D【解析】【分析】从前往后看到一个矩形，后面的轮廓线用虚线表示．【详解】该几何体为三棱柱，它的主视图是由1个矩形，中间的轮廓线用虚线表示．故选D．【点睛】本题考查了简单几何体的三视图：画物体的主视图的口诀为：主、俯：长对正；主、左：高平齐；俯、左：宽相等．掌握常见的几何体的三视图的画法．5．如图是空心圆柱，则空心圆柱在正面的视图，正确的是（）A．B．C．D．【答案】C【解析】【分析】找出从几何体的正面看所得到的视图即可．【详解】解：从几何体的正面看可得：．故选：C．【点睛】此题主要考查了简单几何体的三视图，关键是掌握三视图所看的位置．6．如图所示的几何体的俯视图为()A．B．C．D．【答案】D【解析】【分析】【详解】从上往下看，易得一个正六边形和圆．故选D．7．如图是某几何体的三视图，则这个几何体可能是（）A．B．C．D．【答案】B【解析】【分析】根据主视图和左视图判断是柱体，再结合俯视图即可得出答案.【详解】解：由主视图和左视图可以得到该几何体是柱体，由俯视图是圆环，可知是空心圆柱.故答案选：B.【点睛】此题主要考查由几何体的三视图得出几何体，熟练掌握常见几何体的三视图是解题的关键.8．在娱乐节目“墙来了！”中，参赛选手背靠水池，迎面冲来一堵泡沫墙，墙上有人物造型的空洞．选手需要按墙上的造型摆出相同的姿势，才能穿墙而过，否则会被墙推入水池．类似地，有一块几何体恰好能以右图中两个不同形状的“姿势”分别穿过这两个空洞，则该几何体为()A．B．C．D．【答案】C【解析】试题分析：通过图示可知，要想通过圆，则可以是圆柱、圆锥、球，而能通过三角形的只能是圆锥，综合可知只有圆锥符合条件.故选C9．如图，小明用由5个相同的小立方体搭成的立体图形研究几何体的三视图的变化情况．若由图1变到图2，不变化的是（）A．主视图B．主视图和左视图C．主视图和俯视图D．左视图和俯视图【答案】B【解析】【分析】根据主视图是从物体的正面看得到的视图，俯视图是从上面看得到的图形，左视图是左边看得到的图形，可得答案．【详解】主视图都是第一层三个正方形，第二层左边一个正方形，故主视图不变；左视图都是第一层两个正方形，第二层左边一个正方形，故左视图不变；俯视图底层的正方形位置发生了变化．∴不改变的是主视图和左视图．故选：B．【点睛】本题考查了简单组合体的三视图，利用三视图的意义是解题关键．10．从不同方向观察如图所示的几何体，不可能看到的是（）A．B．C．D．【答案】B【解析】【分析】找到不属于从正面，左面，上面看得到的视图即可．【详解】解：从正面看从左往右3列正方形的个数依次为2，1，1，∴D是该物体的主视图；从左面看从左往右2列正方形的个数依次为2，1，∴A是该物体的左视图；从上面看从左往右3列正方形的个数依次为1，1，2，∴C是该物体的俯视图；没有出现的是选项B．故选B．11．某个几何体的三视图如图所示，该几何体是( )A．B．C．D．【答案】D【解析】【分析】根据几何体的三视图判断即可．【详解】由三视图可知：该几何体为圆锥．故选D．【点睛】考查了由三视图判断几何体的知识，解题的关键是具有较强的空间想象能力，难度不大．12．如图所示几何体的左视图是（）A．B．C．D．【答案】B【解析】【分析】根据左视图是从左边看得到的图形，可得答案．【详解】从左边看是：故选B．【点睛】本题考查了简单几何体的三视图，左视图是从物体的左面看得到的视图．13．如图所示的几何体，它的主视图是（）A．B．C．D．【答案】B【解析】【分析】找到从几何体的正面看所得到的图形即可．【详解】解：从正面看有两列，从左到右每列正方形的个数分别为：3、1，所以选项B符合题意．故选：B．【点睛】此题主要考查了简单几何体的三视图，关键是掌握主视图所看的位置．14．如图，一个几何体由5个大小相同、棱长为1的小正方体搭成，下列说法正确的是（）．A．主视图的面积为4 B．左视图的面积为4 C．俯视图的面积为3 D．三种视图的面积都是4【答案】A【解析】【分析】根据三视图的绘制，首先画出三视图再计算其面积.【详解】解：A．主视图的面积为4，此选项正确；B．左视图的面积为3，此选项错误；C．俯视图的面积为4，此选项错误；D．由以上选项知此选项错误；故选A．【点睛】本题主要考查三视图的画法，关键在于正面方向.15．如图，这是一个机械模具，则它的主视图是()A．B．C．D．【答案】C【解析】【分析】根据主视图的画法解答即可.【详解】A.不是三视图，故本选项错误；B.是左视图，故本选项错误；C.是主视图，故本选项正确；D.是俯视图，故本选项错误.故答案选C.【点睛】本题考查了由三视图判断几何体，解题的关键是根据主视图的画法判断. 16．如图，由若干个大小相同的小正方体搭成的几何体的左视图是（）A．B．C．D．【答案】C【解析】【分析】根据简单几何体的三视图即可求解.【详解】解：左视图有3列，每列小正方形数目分别为2、1、1.故选：C.【点睛】此题主要考查简单几何体的三视图，熟练画图是解题关键.17．如图是由七个相同的小正方体堆成的物体,从上面看这个物体的图是（）A．B．C．D．【答案】C【解析】【分析】根据从上面看这个物体的方法，确定各排的数量可得答案．【详解】从上面看这个物体，可得后排三个，前排一个在左边，故选：C．【点睛】本题考查了三视图，注意俯视图后排画在上边，前排画在下边．18．下面四个几何体中，左视图是四边形的几何体共有（）A．1个B．2个C．3个D．4个【答案】B【解析】简单几何体的三视图．【分析】左视图是从左边看到的图形，因为圆柱的左视图是矩形，圆锥的左视图是等腰三角形，球的左视图是圆，正方体的左视图是正方形，所以，左视图是四边形的几何体是圆柱和正方体2个．故选B．19．下图是由6个大小相同的小正方体组成的几何体，它的左视图是（）A．B． C．D．【答案】B【解析】【分析】根据三视图的意义进行分析，要注意观察方向是从左边看.【详解】解：从物体左面看，是左边1个正方形，中间2个正方形，右边1个正方形．故选B．【点睛】考核知识点：简单组合体的三视图．20．下列几何体中，主视图与俯视图不相同的是（）A．B．C．D．【答案】B【解析】【分析】根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行分析．【详解】解：四棱锥的主视图与俯视图不同．故选B．【点睛】考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．。

九年级数学下册第二十九章《投影与视图》综合知识点(答案解析)

学校：__________ 姓名：__________ 班级：__________ 考号：__________一、选择题1．如图由5个相同的小正方体组成的-个立体图形，其俯视图是（）A．B．C．D．2．由m个相同的正方体组成一个立体图形，下面的图形分别是从正面和上面看它得到的平面图形，则m能取到的最大值是（）A．6 B．5 C．4 D．33．如图是一个由相同小立方块搭成的几何体从上面看到的形状图，小正方形中的数字表示该位置上小立方块的个数，则该几何体从正面看是（）A．B．C．D．4．如图是由7个小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，这个几何体的左视图是（）A．B．C．D．5．如图，是一个由多个相同小正方体堆积而成的几何体的俯视图，图中所示数字为该位置小正方体的个数，则这个几何体的主视图(从正面看)是()A．B．C．D．6．某几何体由若干个大小相同的小正方体搭成，其主视图与左视图如图所示，则搭成这个几何体的小正方体最少有（）A．4个B．5个C．6个D．7个7．如图是由6个大小相同的立方体组成的几何体，在这个几何体的三视图中，是中心对称图形的是()A．主视图B．左视图C．俯视图D．主视图和左视图8．如图所示的几何体是由4个相同的小正方体组成．其主视图为（）A．B．C．D．9．下列几何体各自的三视图中，有且仅有．．．．两个视图相同的是（）A．①②B．②③C．①④D．②④10．如图所示，所给的三视图表示的几何体是（）A．圆锥B．四棱锥C．三棱锥D．三棱柱11．如图,是一块带有圆形空洞和正方形空洞(圆面直径与正方形边长相等)的小木板，则下列物体中既可以堵住圆形空洞，又可以堵住方形空洞的可能是（）.A．B．C．D．12．如图，一个几何体由5个大小相同、棱长为1的小正方体搭成，下列说法正确的是（）．A．主视图的面积为4 B．左视图的面积为4C．俯视图的面积为3 D．三种视图的面积都是413．如图中的几何体是由一个圆柱和个长方体组成的，该几何体的俯视图是( )A．B．C．D．14．如图是由5个大小相同的正方体组成的几何体，则该几何体的主视图是（）A．B．C．D．二、填空题15．一个几何体是由一些大小相同的小正方块摆成的，从正面看与从上面看得到的形状图如图所示，则组成这个几何体的小正方体的个数n的所有可能值的和是______________16．如图所示是一种棱长分别是2cm，3cm，4cm的长方体积木，现要用若干块这样的积木来搭建大长方体，如果用6块积木来搭，那么搭成的大长方体的表面积最小是________2cm．17．某几何体从三个方向看到的图形分别如图，则该几何体的体积为___________.18．广场上一个大型艺术字板块在地上的投影如图所示，则该投影属于_____．（填写“平行投影”或“中心投影”）19．如图，是某一个几何体的俯视图，主视图、左视图，则这个几何体是________．20．如图是由几个小立方块搭成的几何体的主视图与左视图，这个几何体最多可能有________个小立方块．21．如图，正三棱柱的底面周长为9，截去一个底面周长为3的正三棱柱，所得几何体的俯视图的周长是____．22．桌上摆着一个由若干个相同正方体组成的几何体，其主视图和左视图如图所示，这个几何体最多可以由___________个这样的正方体组成.23．身高相同的小明和小华站在灯光下的不同位置，如果小明离灯较远，那么小明的投影比小华的投影_________.（填长或短）24．用小立方块搭成的几何体从正面和上面看的视图如图，这个几何体中小立方块的个数最多有_________个．25．写出两个三视图形状都一样的几何体：__________、__________．26．如图，在A 时测得某树的影长为4米，在B 时测得该树的影长为9米，若两次日照的光线互相垂直，则该树的高度为___________米.三、解答题27．晚上，小亮在广场乘凉，图中线段AB 表示站立在广场上的小亮，线段PO 表示直立在广场上的灯杆，点P 表示照明灯．（1）请你在图中画出小亮在照明灯P 照射下的影子BC （请保留作图痕迹，并把影子描成粗线）；（2）如果小亮的身高 1.6AB m =，测得小亮影长2BC m =，小亮与灯杆的距离13BO m =，请求出灯杆的高PO ．28．由大小相同的5个小立方块搭成的几何体如图所示，请在方格中画出该几何体从上面和左面看到的形状图（用黑色笔将虚线画为实线）．的网格中，请分别画出如图所示的几何体从三个方向看到的平面图形. 29．在下面4430．把边长为2厘米的6个相同正方体摆成如图的形式．（1）画出该几何体的主视图、左视图、俯视图；（2）试求出其表面积；（3）如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体的左视图和俯视图不变，那么最多可以再添加个小正方体．【参考答案】一、选择题1．C2．B3．A4．C5．B6．B7．C8．D9．D10．D11．B12．A13．D14．D二、填空题15．11【分析】易得这个几何体共有2层由主视图和俯视图可得第一层最多正方体的个数为3块第二层最多正方体的个数为3块相加即可【详解】解：组成这个几何体的小正方体的个数有2+2+2=6或2+1+2=55+616．168【分析】如果用6块来搭那么搭成的大长方体表面积最小是长3×2=6cm宽4cm高3×2=6cm的长方体的表面积根据长方体的表面积公式即可求解【详解】解：长3×2=6cm宽4cm高3×2=6cm（17．3π【分析】由三视图可得这个几何体为圆柱利用圆柱的体积公式求解即可【详解】由三视图可得此几何体为圆柱所以圆柱的体积为3×π•()2=3π故答案为3π【点睛】本题考查了与三视图有关的计算根据三视图确定18．中心投影【解析】【分析】找出光源即可得出结果【详解】如图可知该投影属于中心投影故答案为：中心投影【点睛】平行投影与中心投影之间的区别是平行投影的投影线互相平行而中心投影的投影线交于一点主要从形成投影19．圆柱【解析】解：这个几何体是圆柱故答案为：圆柱20．9【解析】试题21．8【解析】试题分析：根据从上边看得到的图形是俯视图可知从上边看是一个梯形：上底是1下底是3两腰是2周长是1+2+2+3=8故答案为8考点：1简单组合体的三视图；2截一个几何体22．13【分析】主视图左视图是分别从物体正面左面看所得到的图形【详解】易得第一层最多有9个正方体第二层最多有4个正方体所以此几何体共有13个正方体故答案为1323．长【解析】中心投影的特点是：等高的物体垂直地面放置时在灯光下离点光源近的物体它的影子短离点光源远的物体它的影子长据此判断即可解：中心投影的特点是：等高的物体垂直地面放置时在灯光下离点光源近的物体它的24．10【分析】根据俯视图和主视图确定每一层正方体可能有的个数最后求和即可【详解】解：从俯视图可以看出下面的一层有6个由主视图可以知道在中间一列的一个正方体上面可以放2个或在一个上放2个另一个上放1或225．球；正方体【分析】找到从物体正面左面和上面看得到的图形全等的几何体即可答案不唯一【详解】解：三视图形状都一样的几何体为球正方体故答案为球正方体（答案不唯一）【点睛】考查三视图的有关知识注意三视图都相26．6【解析】【分析】根据题意画出示意图易得：Rt△EDC∽Rt△CDF进而可得代入数据可得答案【详解】如图在中米米易得即米故答案为：6【点睛】本题通过投影的知识结合三角形的相似求解高的大小是平行投影性三、解答题27．28．29．30．【参考解析】一、选择题1．C解析：C【分析】根据立体图形三视图的性质进行判断即可．【详解】根据立体图形三视图的性质，该立体图形的俯视图为故答案为：C．【点睛】本题考查了立体图形的三视图，掌握立体图形三视图的性质是解题的关键．2．B解析：B【分析】根据主视图和俯视图分析每行每列小正方体最多的情况，即可得出答案．【详解】由题中所给出的主视图知物体共两列，且左侧一列高两层，右侧一列最高一层；由俯视图可知左侧两行，右侧一行，于是，可确定右侧只有一个小正方体，而左侧可能是一行单层一行两层，可能两行都是两层．最多的情况如图所示，所以图中的小正方体最多5块．故选：B．【点睛】本题考查根据三视图判断小正方体个数，需要一定空间想象力，熟练掌握主视图与俯视图的定义是解题的关键．3．A解析：A【分析】由已知条件可知，主视图有3列，每列小正方形数目分别为1，2，1；左视图有2列，每列小正方形数目分别为2，2，据此可画出图形．【详解】根据图形可知：主视图有3列，每列小正方形数目分别为1，2，1．故选A．【点睛】本题考查了几何体的三视图画法．由几何体的俯视图及小正方形中的数字，可知主视图有3列，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图有2列，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．4．C解析：C【分析】由已知条件可知，左视图有2列，每列小正方形数目分别为3，1．据此可作出判断．【详解】解：从左面看可得到从左到右分别是3，1个正方形．故选C．【点睛】查几何体的三视图．由几何体的俯视图及小正方形内的数字，可知左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．5．B解析：B【分析】俯视图中的每个数字是该位置小立方体的个数，分析其中的数字，得主视图有4列，从左到右分别是1，2，3，2个正方形．【详解】由俯视图中的数字可得：主视图有4列，从左到右分别是1，2，3，2个正方形．故选B．【点睛】本题考查了学生的思考能力和对几何体三种视图的空间想象能力．6．B解析：B【分析】由主视图和左视图确定俯视图的形状，再判断最少的正方体的个数．【详解】由主视图和左视图可确定所需正方体个数最少时俯视图（数字为该位置小正方体的个数）为：则搭成这个几何体的小正方体最少有5个，故选B．【点睛】本题考查了由三视图判断几何体，根据主视图和左视图画出所需正方体个数最少的俯视图是关键．【详解】请在此输入详解！【点睛】请在此输入点睛！7．C解析：C【解析】【分析】根据所得到的主视图、俯视图、左视图结合中心对称图形的定义进行判断即可.【详解】观察几何体，可得三视图如图所示：可知俯视图是中心对称图形，故选C.【点睛】本题考查了三视图、中心对称图形，正确得到三视图是解决问题的关键.8．D解析：D【分析】根据主视图定义，得到从几何体正面看得到的平面图形即可．【详解】从正面看得到2列正方形的个数依次为2，1，故选D．【点睛】此题主要考查了几何体的三视图；掌握主视图是从几何体正面看得到的平面图形是解决本题的关键．9．D解析：D【分析】逐个分析几何体的三视图，作出解答．【详解】解：正方体的三个视图都是正方形，三棱台的三个视图都不同，所以①③都不满足题意；圆锥的正视图、左视图都是等腰三角形，俯视图是有圆心的圆，满足题意；正四棱锥正视图、侧视图都是等腰三角形，俯视图是正方形和两条对角线，满足题意．故选D【点睛】本题考查几何体的三视图，掌握各立体图形的特点以及三视图的概念是解题的关键．10．D解析：D【解析】分析：由左视图和俯视图可得此几何体为柱体，根据主视图是三角形可判断出此几何体为正三棱柱．详解：∵左视图和俯视图都是长方形，∴此几何体为柱体，∵主视图是一个三角形，∴此几何体为三棱柱．故选D．点睛：考查了由三视图判断几何体，用到的知识点为：由左视图和俯视图可得几何体是柱体，锥体还是球体，由主视图可确定几何体的具体形状．11．B解析：B【分析】根据题意，满足条件的空间几何体的三视图中含有圆和正方形．然后分别进行判断即可．【详解】A．正方体的正视图为正方形，侧视图为正方形，俯视图也为正方形，不满足条件．B．圆柱的正视图和侧视图为相同的矩形，俯视图为圆，满足条件．C．圆锥的正视图为三角形，侧视图为三角形，俯视图为圆，不满足条件．D．球的正视图，侧视图和俯视图相同的圆，不满足条件．故选B．【点睛】本题主要考查三视图的识别和判断，解题关键在于熟练掌握常见空间几何体的三视图，比较基础．12．A解析：A【分析】根据三视图的绘制，首先画出三视图再计算其面积.【详解】解：A．主视图的面积为4，此选项正确；B．左视图的面积为3，此选项错误；C．俯视图的面积为4，此选项错误；D．由以上选项知此选项错误；故选A．【点睛】本题主要考查三视图的画法，关键在于正面方向.13．D解析：D【解析】【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：从上边看是一个圆形，圆形内部是一个虚线的正方形.故选：D．【点睛】本题考查了简单组合体的三视图，从上边看得到的图形是俯视图．14．D解析：D【解析】【分析】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．【详解】从正面看易得第一层左侧有1个正方形，第二层有3个正方形．故选D．【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．二、填空题15．11【分析】易得这个几何体共有2层由主视图和俯视图可得第一层最多正方体的个数为3块第二层最多正方体的个数为3块相加即可【详解】解：组成这个几何体的小正方体的个数有2+2+2=6或2+1+2=55+6解析：11【分析】易得这个几何体共有2层，由主视图和俯视图可得第一层最多正方体的个数为3块，第二层最多正方体的个数为3块，相加即可．【详解】解：组成这个几何体的小正方体的个数有2+2+2=6或2+1+2=5，5+6=11，故答案为：11．【点睛】考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．16．168【分析】如果用6块来搭那么搭成的大长方体表面积最小是长3×2=6cm 宽4cm高3×2=6cm的长方体的表面积根据长方体的表面积公式即可求解【详解】解：长3×2=6cm宽4cm高3×2=6cm（解析：168【分析】如果用6块来搭，那么搭成的大长方体表面积最小是长3×2=6cm，宽4cm，高3×2=6cm的长方体的表面积，根据长方体的表面积公式即可求解．【详解】解：长3×2=6cm，宽4cm，高3×2=6cm（4×6+4×6+6×6）×2=（24+24+36）×2=84×2=168（cm2）．故答案为：168．【点睛】考查了几何体的表面积，关键是熟练掌握长方体的表面积公式，难点是得到搭成的大长方体的长宽高．17．3π【分析】由三视图可得这个几何体为圆柱利用圆柱的体积公式求解即可【详解】由三视图可得此几何体为圆柱所以圆柱的体积为3×π•()2=3π故答案为3π【点睛】本题考查了与三视图有关的计算根据三视图确定解析：3π.【分析】由三视图可得这个几何体为圆柱，利用圆柱的体积公式求解即可.【详解】由三视图可得，此几何体为圆柱，所以圆柱的体积为3×π•(22)2=3π，故答案为3π.【点睛】本题考查了与三视图有关的计算，根据三视图确定这个几何体为圆柱是解决问题的关键. 18．中心投影【解析】【分析】找出光源即可得出结果【详解】如图可知该投影属于中心投影故答案为：中心投影【点睛】平行投影与中心投影之间的区别是平行投影的投影线互相平行而中心投影的投影线交于一点主要从形成投影解析：中心投影【解析】【分析】找出光源即可得出结果.【详解】如图可知，该投影属于中心投影.故答案为：中心投影【点睛】平行投影与中心投影之间的区别是平行投影的投影线互相平行，而中心投影的投影线交于一点．主要从形成投影的光线来比较两者的区别．19．圆柱【解析】解：这个几何体是圆柱故答案为：圆柱解析：圆柱【解析】解：这个几何体是圆柱．故答案为：圆柱．20．9【解析】试题解析：9【解析】试题∵由主视图可得组合几何体的底层有3列，由左视图可得该几何体有2行，∴最底层最多有3×2=6个正方体，主视图和左视图可得第2层最多有1+1=2个正方体，最上一层最多有1个正方体，∴组成该几何体的正方体最多有6+2+1=9个.所以本题的正确答案应为9个.21．8【解析】试题分析：根据从上边看得到的图形是俯视图可知从上边看是一个梯形：上底是1下底是3两腰是2周长是1+2+2+3=8故答案为8考点：1简单组合体的三视图；2截一个几何体解析：8【解析】试题分析：根据从上边看得到的图形是俯视图，可知从上边看是一个梯形：上底是1，下底是3，两腰是2，周长是1+2+2+3=8，故答案为8．考点：1、简单组合体的三视图；2、截一个几何体22．13【分析】主视图左视图是分别从物体正面左面看所得到的图形【详解】易得第一层最多有9个正方体第二层最多有4个正方体所以此几何体共有13个正方体故答案为13解析：13【分析】主视图、左视图是分别从物体正面、左面看，所得到的图形．【详解】易得第一层最多有9个正方体，第二层最多有4个正方体，所以此几何体共有13个正方体．故答案为13．23．长【解析】中心投影的特点是：等高的物体垂直地面放置时在灯光下离点光源近的物体它的影子短离点光源远的物体它的影子长据此判断即可解：中心投影的特点是：等高的物体垂直地面放置时在灯光下离点光源近的物体它的解析：长【解析】中心投影的特点是：等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长．据此判断即可．解：中心投影的特点是：等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长，所以小明的投影比小华的投影长．综合考查了中心投影的特点和规律．中心投影的特点是：①等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长．②等长的物体平行于地面放置时，在灯光下，离点光源越近，影子越长；离点光源越远，影子越短，但不会比物体本身的长度还短24．10【分析】根据俯视图和主视图确定每一层正方体可能有的个数最后求和即可【详解】解：从俯视图可以看出下面的一层有6个由主视图可以知道在中间一列的一个正方体上面可以放2个或在一个上放2个另一个上放1或2 解析：10．【分析】根据俯视图和主视图，确定每一层正方体可能有的个数，最后求和即可．【详解】解：从俯视图可以看出，下面的一层有6个，由主视图可以知道在中间一列的一个正方体上面可以放2个或在一个上放2个，另一个上放1或2个．所以小立方块的个数可以是628+=个，6219++=个，62210++=个．所以最多的有10个．故答案为10．【点睛】本题主要考查了通过三视图确定立方体的数量，正确理解俯视图和主视图以及较好的空间想象能力是解答本题的关键．25．球；正方体【分析】找到从物体正面左面和上面看得到的图形全等的几何体即可答案不唯一【详解】解：三视图形状都一样的几何体为球正方体故答案为球正方体（答案不唯一）【点睛】考查三视图的有关知识注意三视图都相解析：球；正方体.【分析】找到从物体正面、左面和上面看得到的图形全等的几何体即可,答案不唯一，【详解】解：三视图形状都一样的几何体为球、正方体.故答案为球、正方体（答案不唯一）.【点睛】考查三视图的有关知识，注意三视图都相同的常见的几何体有球或正方体.26．6【解析】【分析】根据题意画出示意图易得：Rt △EDC ∽Rt △CDF 进而可得代入数据可得答案【详解】如图在中米米易得即米故答案为：6【点睛】本题通过投影的知识结合三角形的相似求解高的大小是平行投影性解析：6【解析】【分析】根据题意，画出示意图，易得：Rt △EDC ∽Rt △CDF ，进而可得ED CD CD FD=，代入数据可得答案．【详解】如图，在EFC ∆中，90,9ECF ED ︒∠==米，4FD =米，易得~ EDC Rt CDF ∆∆，ED CD CD FD ∴=，即94CD CD =， 6CD ∴=米.故答案为：6.【点睛】本题通过投影的知识结合三角形的相似，求解高的大小，是平行投影性质在实际生活中的应用．三、解答题27．（1）见解析；（2）12m.【分析】 (1)根据中心投影的规律画图即可；(2)根据三角形相似，列比例计算即可.【详解】(1)根据中心投影的基本规律,画图如下:(2)由题意可知CAB CPO △△∴AB BC PO OC =， ∴1.62213PO =+， ∴12PO =m.【点睛】本题考查了中心投影的规律，基本作图和相似三角形，熟练掌握投影的基本规律，灵活运用三角形的相似是解题的关键.28．【分析】从上面看可以得到3列正方形的个数一次为1,2,1，依此画出图形即可；从左面看得到从左往右2列正方形的个数依次为2,1，依此画出图形即可．【详解】解：如图所示【点睛】本题主要考查作三视图，需要注意我们从物体的正面、左面和上面看所得到的图形的不同，每个观察面所对应的最大数需要注意．29．详见解析【分析】根据几何体三视图的画图要求画图即可.【详解】如图所示：【点睛】此题考查几何体的三视图，此类题要求学生有一定的空间想象能力.30．（1）见解析；（2）104平方厘米;（3）2【分析】（1）直接利用三视图的画法进而得出答案；（2）利用几何体的形状进而得出其表面积；（3）利用左视图和俯视图不变，得出可以添加的位置．【详解】解：（1）如图所示：（2）几何体表面积：2×2×5+2×2×4+2×2×5+2×2×12＝104（平方厘米）；（3）如图，可以在A和B的位置上各加一个小正方体，这个几何体的左视图和俯视图不变.所以最多可以再添加2个小正方体．故答案为：2．【点睛】此题主要考查了画三视图以及几何体的表面积，正确得出三视图是解题关键．。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

最新初中数学投影与视图知识点总复习附答案一、选择题1．如图是某个几何体的三视图，该几何体是（）A．三棱柱B．圆柱C．六棱柱D．圆锥【答案】C【解析】【分析】由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．【详解】解：由俯视图可知有六个棱，再由主视图即左视图分析可知为六棱柱，故选C．【点睛】本题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．2．如图是由几个相同的小正方形搭成的几何体，搭成这个几何体需要（）个小正方体，在保持主视图和左视图不变的情况下，最多可以拿掉（）个小正方体A．10:2B．9:2C．10:1D．9:1【答案】C【解析】【分析】由已知条件可知这个几何体由10个小正方体组成，主视图有3列，每列小正方形数目分别为3、1、2；左视图又列，每列小正方形的数目分别为3、2、1；俯视图有3列，每列小正方形数目分别为3、2、1，据此即可得出答案．解：这个几何体由10个小正方体组成；∵主视图有3列，每列小正方形数目分别为3、1、2；左视图有3列，每列小正方形的数目分别为3、2、1；俯视图有3列，每列小正方形数目分别为3、2、1，∴在保持主视图和左视图不变的情况下，只能拿掉俯视图的第2列中减少1个小正方体，因此，最多可以拿掉1个小正方体．故选：C ．【点睛】本题考查的知识点是三视图，需注意被其他部分遮挡而看不见的小正方体．3．如图所示，该几何体的主视图是（）A ．B ．C ．D ．【答案】D【解析】【分析】从前往后看到一个矩形，后面的轮廓线用虚线表示．【详解】该几何体为三棱柱，它的主视图是由1个矩形，中间的轮廓线用虚线表示．故选D ．【点睛】本题考查了简单几何体的三视图：画物体的主视图的口诀为：主、俯：长对正；主、左：高平齐；俯、左：宽相等．掌握常见的几何体的三视图的画法．4．一个几何体的三视图如图所示，则这个几何体的表面积是（）A ．25cmB ．28cmC ．29cmD ．210cm【解析】【分析】由题意推知几何体为长方体，长、宽、高分别为1cm 、1cm 、2cm ，根据长方体的表面积公式即可求其表面积．【详解】由题意推知几何体是长方体，长、宽、高分别1cm 、1cm 、2cm ，所以其面积为：()()2211121210cm⨯⨯+⨯+⨯=，故选D ．【点睛】本题考查了由三视图还原几何体、长方体的表面积，熟练掌握常见几何体的三视图是解题的关键.5．某种工件是由一个长方体钢块中间钻了一个上下通透的圆孔制作而成，其俯视图如图所示，则此工件的左视图是（）A ．B ．C ．D ．【答案】A【解析】从左面看应是一长方形，看不到的应用虚线，由俯视图可知，虚线离边较近，故选A ．6．已知圆锥的三视图如图所示，则这个圆锥的侧面展开图的面积为（）A ．60πcm 2B ．65πcm 2C ．90πcm 2D ．130πcm 2【答案】B【解析】【分析】先利用三视图得到底面圆的半径为5cm ，圆锥的高为12cm ，再根据勾股定理计算出母线长为13cm，然后根据圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长和扇形的面积公式计算．【详解】解：根据三视图得到圆锥的底面圆的直径为10cm，即底面圆的半径为5cm，圆锥的高为12cm，所以圆锥的母线长＝2251213+=（cm）所以这个圆锥的侧面积＝12513652ππ⨯⨯=g（cm2），故选：B．【点睛】本题考查了圆锥的计算：圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长．也考查了三视图．7．某几何体由若干个大小相同的小正方体搭成，其主视图与左视图如图所示，则搭成这个几何体的小正方体最少有（）A．4个B．5个C．6个D．7个【答案】B【解析】【分析】由主视图和左视图确定俯视图的形状，再判断最少的正方体的个数．【详解】由主视图和左视图可确定所需正方体个数最少时俯视图（数字为该位置小正方体的个数）为：则搭成这个几何体的小正方体最少有5个，故选B．【点睛】本题考查了由三视图判断几何体，根据主视图和左视图画出所需正方体个数最少的俯视图是关键．【详解】请在此输入详解！【点睛】请在此输入点睛！8．下列四个立体图形中，其主视图是轴对称图形但不是中心对称图形的是( )A．B．C．D．【答案】C【解析】【分析】根据轴对称图形和中心对称图形的概念结合各几何体的主视图逐一进行分析即可.【详解】A、主视图是正方形，正方形是轴对称图形，也是中心对称图形，故不符合题意；B、主视图是矩形，矩形是轴对称图形，也是中心对称图形，故不符合题意；C、主视图是等腰三角形，等腰三角形是轴对称图形，不是中心对称图形，故符合题意；D、主视图是圆，圆是轴对称图形，也是中心对称图形，故不符合题意，故选C．【点睛】本题考查了立体图形的主视图，轴对称图形、中心对称图形，熟练掌握相关知识是解题的关键.9．如图是一个正六棱柱的茶叶盒，其俯视图为（）A．B．C．D．【答案】B【解析】【详解】解：正六棱柱的俯视图为正六边形．故选B．考点：简单几何体的三视图．10．如图是一个大正方体切去一个小正方体形成的几何体，它的左视图是( )A．B．C．D．【答案】B【解析】【分析】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在视图中【详解】从几何体的左边看可得到一个正方形，正方形的右上角处有一个小正方形，故选B.【点睛】本题考查了三视图的知识，掌握主视图是从物体的正面看得到的视图，左视图是从物体的左面看得到的视图，俯视图是从物体的上面看得到的视图是解题的关键．11．某个几何体的三视图如图所示，该几何体是( )A．B．C．D．【答案】D【分析】根据几何体的三视图判断即可．【详解】由三视图可知：该几何体为圆锥．故选D．【点睛】考查了由三视图判断几何体的知识，解题的关键是具有较强的空间想象能力，难度不大．12．如图，一个几何体由5个大小相同、棱长为1的小正方体搭成，下列说法正确的是（）．A．主视图的面积为4 B．左视图的面积为4C．俯视图的面积为3 D．三种视图的面积都是4【答案】A【解析】【分析】根据三视图的绘制，首先画出三视图再计算其面积.【详解】解：A．主视图的面积为4，此选项正确；B．左视图的面积为3，此选项错误；C．俯视图的面积为4，此选项错误；D．由以上选项知此选项错误；故选A．【点睛】本题主要考查三视图的画法，关键在于正面方向.13．某几何体由若干个大小相同的小正方体搭成，其主视图与左视图如图所示，则搭成这个几何体的小正方体最少有（）A．3个B．5个C．7个D．9个【答案】B【分析】由主视图和左视图确定俯视图的形状，再判断最少的正方体的个数即可．【详解】由主视图和左视图可确定所需正方体个数最少时的俯视图（数字为该位置小正方体的个数）为：．所以搭成这个几何体的小正方体最少有5个．故选B．【点睛】本题考查了由三视图判断几何体，根据主视图和左视图画出所需正方体个数最少的俯视图是解决问题的关键.14．由若干个相同的小正方体搭成的一个几何体的主视图和俯视图如图所示，则组成这个几何体的小正方体的个数最多有()A．8 B．7 C．6 D．5【答案】B【解析】【分析】易得这个几何体共有2层，由俯视图可得第一层小正方体的个数，由主视图可得第二层小正方体的最多个数，相加即可．【详解】解：由俯视图易得最底层有4个小正方体，第二层最多有3个小正方体，那么搭成这个几+=个．何体的小正方体最多为437故选：B【点睛】考查学生对三视图的掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．15．如图是由6个大小相同的立方体组成的几何体，在这个几何体的三视图中，是中心对称图形的是()A ．主视图B ．左视图C ．俯视图D ．主视图和左视图【答案】C【解析】【分析】根据所得到的主视图、俯视图、左视图结合中心对称图形的定义进行判断即可.【详解】观察几何体，可得三视图如图所示：可知俯视图是中心对称图形，故选C.【点睛】本题考查了三视图、中心对称图形，正确得到三视图是解决问题的关键.16．如图是某几何体的三视图，根据图中数据，求得该几何体的体积为（）A ．60πB ．70πC ．90πD ．160π【答案】B【解析】试题分析：由几何体的三视图得，几何体是高为10，外径为8．内径为6的圆筒， ∴该几何体的体积为()22431070ππ-⋅=.故选B.考点：由三视图求体积．17．如图，由若干个大小相同的小正方体搭成的几何体的左视图是（）A．B．C．D．【答案】C【解析】【分析】根据简单几何体的三视图即可求解.【详解】解：左视图有3列，每列小正方形数目分别为2、1、1.故选：C.【点睛】此题主要考查简单几何体的三视图，熟练画图是解题关键.18．下列水平放置的几何体中，俯视图是矩形的为（）A．B． C．D．【答案】B【解析】【分析】俯视图是从物体上面看，所得到的图形．【详解】A．圆柱俯视图是圆，故此选项错误；B．长方体俯视图是矩形，故此选项正确；C．三棱柱俯视图是三角形，故此选项错误；D．圆锥俯视图是圆，故此选项错误；故选B．【点睛】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．19．下图是由6个大小相同的小正方体组成的几何体，它的左视图是（）A．B． C．D．【答案】B【解析】【分析】根据三视图的意义进行分析，要注意观察方向是从左边看.【详解】解：从物体左面看，是左边1个正方形，中间2个正方形，右边1个正方形．故选B．【点睛】考核知识点：简单组合体的三视图．20．如图中的几何体是由一个圆柱和个长方体组成的，该几何体的俯视图是( )A．B．C．D．【答案】D【解析】【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：从上边看是一个圆形，圆形内部是一个虚线的正方形.故选：D．【点睛】本题考查了简单组合体的三视图，从上边看得到的图形是俯视图．。
