现浇楼梯配筋图示
4-2楼梯的结构形式
• 栏板式 栏板材料常采用砖、钢丝网水泥抹灰、 钢筋混凝土等。
• 混合式
混合式是指空花式和栏板式两种栏杆 形式的组合，其栏杆竖杆常采用钢材或不 锈钢等材料，其栏板部分常采用轻质美观 材料制作。
扶手栏杆实例
木扶手
塑料扶手 常见扶手断面形式与尺寸
重庆大学建筑城规学院 建筑技术研究所绘制
室外台阶构造
• 台阶尺度 台阶处于室外，踏步宽度比楼梯大一些。 其踏步高（h）一般在100－150mm左右，踏 步宽（b）在300－400mm左右。平台深度一 般不应小于1000mm，平台需做3％左右的排 水坡度，以利雨水排除。公共建筑主要出入口 处的台阶每级不超过150mm高，踏面宽度选 择在350～400mm左右或更宽；医院及运输 港的台阶常选择100mm左右的踢面高和 400mm左右的踏面深，以方便病人及负重的 旅客行走。
螺旋楼梯
楼梯的细部构造
一、踏步
• 因为楼梯是有高差的通道，而且在火灾 等灾害发生时往往是疏散逃生的唯一通 道，所以踏面材料必须防滑，而且在平 台和踏步的前缘都要安装防滑条。
固定防滑复合材料（左二图）
石材铲口防滑（右二图）
金属防滑条（左图）
轧花钢板踏步板（右图）
二、楼梯扶手、栏杆
●扶手高度一般为自踏面前缘以上0.90m。 室外楼梯，特别是消防楼梯的扶手高度应 不小于1.10m。住宅楼梯栏杆水平段的长 度超过500mm时，其高度必须不低于 1.05m。
小型构件装配式楼梯的种类:
1、梁承式 预制踏步板搁置在斜梁上，斜梁搁 置在平台梁上，平台梁搁置在楼梯间墙 上。 2、墙承式 预制踏步板直接搁置在两侧墙上。 （没有斜梁) 3、悬挑式 预制踏步板一端砌在楼梯间的侧 墙内，另一端悬挑。
楼梯施工图
28
3.5.2 现浇混凝土板式楼梯平法施工图简介
现浇混凝土板式楼梯： 板式楼梯的结构构件组成：梯段板、平台板、平台梁 三部分组成。P103
笔记
29
3.5.2 现浇混凝土板式楼梯平法施工图简介
现浇混凝土板式楼梯： 参考P103，图3.80 思考：a、b两个图的差异？对照绿皮图纸，判断办公 楼工程是属于那种板式楼梯？
思考
30
3.5.2 现浇混凝土板式楼梯平法施工图简介
现浇钢筋混凝土楼梯结构详图：P103 楼梯结构平面图 楼梯剖视图 楼梯构建配筋图 // 我们重点学习，楼梯的平法施工图表示方法，传统的 结构图可以自己了解。
31
3.5.2 现浇混凝土板式楼梯平法施工图简介
楼梯平法施工图：P104 楼梯种类（11种类型） 第一组（AT、BT、CT、DT、ET） 第二组（FT、GT、HT） 第三组（ATa、 ATb、 ATc）
中间平台
梯段
3.5.2 现浇混凝土板式楼梯平法施工图简介
楼梯的组成
楼梯
楼梯段
踏步数3～18
平台
类型
中间平台 楼层平台
栏杆扶手
安全保护构件
3.5.2 现浇混凝土板式楼梯平法施工图简介
现浇混凝土板式楼梯： 楼梯一般由：楼梯段、平台、栏杆（或栏板）三部分 组成。P102 楼梯段：楼梯跑，由若干个踏步组成； 平台：两楼梯段之间的水平板，有两种：楼层平台、 中间平台（休息平台）。 栏杆：是楼梯段的安全设施，设置在梯段边缘和平台 临空的一边。
直行三跑楼梯
剪刀式
。
空 花 式
2 栏杆构造
空花式、栏板式、混合式等类型
杆件形成的空花尺寸不 宜过大，通常控制在 120－150mm左右。
钢筋混凝土楼梯
（2）平台板 1）计算要点
○1 平台板板厚可取 l0 / 35 （l 0 为平台板计算跨度），常
取 60～80mm，平台板一般均为单向板（有时也可能是双向 板），取 1m 宽板带作为计算单元。
○2 当板的两边均与梁整体连接时，考虑梁对板的弹性约束
（图
7.3.4b），板的跨中弯矩可按
M
1 10
(g
活荷载设计值 1.4×2.5×1.5=5.25kN/m
合计
=15.55kN/m
（2）内力计算 =15.55×(3.8×3.8/8)=22.45kN.m
（3）配筋计算 取 = -20=100-20=80mm
=
=22.71mm
≤
=0.614×80=49.12mm
选用16φ12（ =1808mm2）， =100mm＜200mm， 故配筋满足要求。
支座边缘 ln / 4 （见图 7.3.5）。 （3）平台梁 1）计算要点
○1 平台梁一般支承在梯间横墙上或柱上，计算简图如 7.3.6 图所示。
○2 内力计算时可不考虑上、下梯段板之间的空隙，荷载按全 跨满布考虑，按简支梁计算。
○3 平台梁截面高度可取 h ≥ l0 /12 （ l 0 为平台梁计算跨
2）构造要求 斜边梁构造要求与一般简支受弯构件相同，斜边梁的 纵筋在平台梁中应有足够的锚固长度。
（3）平台板 梁式楼梯平台板的计算及构造与板式楼梯相同。
（4）平台梁
1）计算要点 1.平台梁支承在两侧楼梯间的横墙上，按简支梁计算。 平台梁承受斜边梁传来的集中荷载，平台板传来的均布荷 载以及平台梁自重，计算简图见7.3.13图所示。 2.平台梁的计算截面按倒L形截面计算。 3.平台梁横截两侧荷载不同，因此平台梁受有一定的 扭距作用，一般不需计算，但应适当增加配箍量。平台梁 受有斜边梁的集中荷载，所以在平台梁中位于斜边梁支座 两侧处，应设置附加横向箍筋。
建筑构造第十六讲——钢筋混凝土楼梯及细部构造
二、现浇钢筋混凝土楼梯
定义：现浇钢筋混凝土楼梯是指楼梯段(梁)和楼梯平台
采用现浇方法制作的楼梯。
特点：整体性能好、刚度大、抗震性能好的优点。但
其施工工序多，施工进度较慢，施工周期长， 模板耗费量大故多用于工程比较大、抗震设防
要求高或形式复杂的楼梯形式。
分类：现浇钢筋混凝土楼梯分为板式楼梯和梁板式楼梯 两种。
三、楼梯的细部构造 1.踏步面层 踏步面层应耐磨，便于行走和清扫。一般钢筋 混凝土楼梯表面用水泥砂浆抹面，装修标准较 高的可用水磨石、地板砖、大理石、人造石材 等作踏步面层。
2.踏步面层的防滑
为防止踏步表面光滑摔倒人，应采取防 滑措施，即在踏步边缘设防滑条，防滑条所 用材料应比踏步面层材料更耐磨，其表面较 为较为粗糙或有凹凸线条。常用防滑材料有 水泥铁屑(或金刚砂)砂浆、金属 (铜或钢板)条、 陶瓷等。
钢筋混凝土楼梯
钢筋混凝土的耐火和耐久性能均比其他材料好， 并且具有较高的强度和刚度，因此，在一般建筑中应 用最为广泛。 钢筋混凝土楼梯有现浇式（又称整体式）和预 制装配式两种。
一、预制装配式钢筋混凝土楼梯
预制装配式钢筋混凝土楼梯按照构造方 式的不同，可分为梁承式、墙承式、和墙悬 臂式等等类型 1、梁承式 梁承式钢筋混凝土楼梯是指梯段由平台梁 支撑的楼梯构造方式。由于在楼梯平台与斜向 梯段交汇处设置了平台梁，避免了构件转折处 受力不合理和节点处理困难，一般比较常用。 预制构件主要有梯段、平台梁、平台板三 部分组成
扭板式楼梯：主要用于旋转楼 梯，为了使梯段造型轻盈，常 在靠近边缘处局部减薄出挑。
（2）梁板式楼梯 定义：由梯段板、平台梁、平台板外加梯段梁组 成。 梁板式楼梯分类：
正梁式梯段（明步楼梯）：梯梁在踏步板下部
现浇楼梯配筋图示
现浇楼梯配筋图示楼梯钢筋楼梯要计算哪些钢筋量在实际工程中楼梯有很多种，这里只讲最简单的AT型楼梯，AT型楼梯要计算的钢筋量如图1。
6。
1所示：图1。
6.1楼梯钢筋的计算原理楼梯的休息平台和楼梯梁可参考板和梁的算法。
这里只讲解楼梯斜跑的算法。
1 / 14(一）、梯板底筋1、受力筋（1）、长度计算AT型楼梯第一斜跑受力筋长度按图1.6。
2～4进行计算图1.6。
2～42 / 14梯板底受力筋长度＝梯板投影净长×斜度系数+伸入左端支座内长度+伸入右端支座内长度+弯勾×2（弯勾只光圆筋有）梯板投影净长斜度系数伸入左端支座内长度伸入右端支座内长度弯勾Ln k＝max(5d，h)max（5d,h） 6.25d 梯板底受力筋长度＝Ln×k+max（5d,h）×2+6.25d×2（弯勾只光圆筋有）思考与练习1、请用手工计算一号写字楼一层楼梯斜跑的底部受力筋长度。
(2）、根数计算楼梯受力筋根数根据图1.6.5进行计算图1。
6.53 / 14梯板受力筋根数＝（梯板净宽－保护层×2）/受力筋间距+1梯板净宽保护层受力筋间距Kn C S梯板受力筋根数＝（Kn－2C）/S+1(取整)思考与练习1、请用手工计算一号写字楼一层楼梯斜跑的底部受力筋根数.2、受力筋的分布筋（1）、长度计算楼梯斜跑梯板分布筋长度根据图1.6。
6进行计算图1.6。
6根据图1.6。
6我们推导出楼梯斜跑梯板底受力筋的分布筋长度计算如表1。
6。
34 / 14表1.6.3：梯板底受力筋的分布筋长度计算表1、请用手工计算一号写字楼一层楼梯斜跑的底部分布筋的长度。
（2）、根数计算梯板分布筋根数根据图1。
6.7进行计算5 / 14图1.6。
7根据图1。
6.7我们推导出楼梯斜跑梯板分布筋根数计算如表1.6.4表1.6。
4：楼梯斜跑梯板分布筋根数计算表起步距离判断梯板分布筋根数＝(梯板投影净跨×斜度系数-起步距离×2）/分布筋间距+1梯板投影净跨斜度系数起步距离分布筋间距起步距离为50mm Ln k50MM S 梯板分布筋根数＝(Ln×k—50×2）/S+1（取整）6 /14思考与练习1、请用手工计算一号写字楼一层楼梯斜跑的底部分布筋的根数。
楼梯配筋

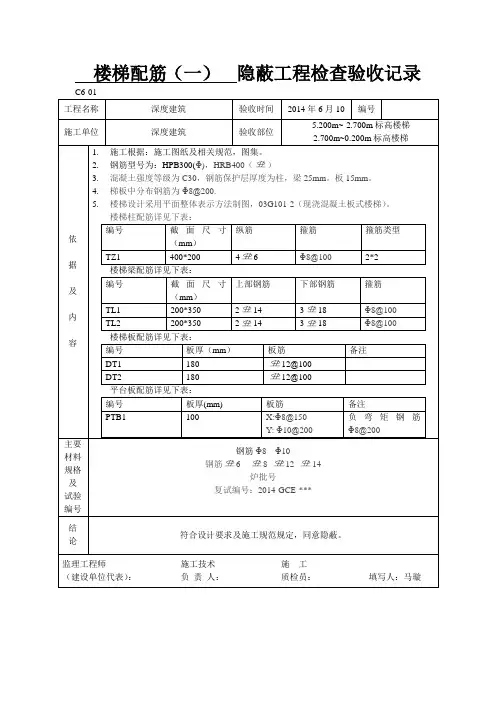

楼梯配筋（一）隐蔽工程检查验收记录
-2.700m~0.200m标高楼梯
1.施工根据：施工图纸及相关规范，图集。
2.钢筋型号为：HPB300(Φ)，HRB400（）
3.混凝土强度等级为C30，钢筋保护层厚度为柱，梁25mm。
板15mm。
4.梯板中分布钢筋为Φ8@200.
5.楼梯设计采用平面整体表示方法制图，03G101-2（现浇混凝土板式楼梯）。
楼梯柱配筋详见下表：
编号截面尺寸
（mm）
纵筋箍筋箍筋类型TZ1 400*200 4 6 Φ8@1002*2
楼梯梁配筋详见下表：
编号截面尺寸
（mm）
上部钢筋下部钢筋箍筋TL1 200*350 214 318 Φ8@100
TL2 200*350 214 318 Φ8@100
楼梯板配筋详见下表：
编号板厚（mm）板筋备注
DT1 180 12@100
DT2 180 12@100
平台板配筋详见下表：
编号板厚(mm) 板筋备注
PTB1 100 X:Φ8@150
Y: Φ10@200负弯矩钢筋Φ8@200
主要材料规格
试验编号
钢筋Φ8 Φ10
钢筋 6 8 12 14
炉批号
复试编号：2014-GCE-***。
第六章现浇钢筋混凝土楼梯
第六章
钢筋混凝土楼梯
第六章 剪刀式及螺旋式楼梯
钢筋混凝土楼梯
其优点是外形轻巧、美观。但其受力复杂，尤其是螺旋楼梯，施工也比较困难，材料用量多，造价 较高。
第六章
现浇楼梯的构造
现浇板式楼梯的构造 为保证梯段板有一定的刚度，梯段板厚度可取l0/25~l0/35（l0为梯段板水平方向的跨度)，常取80~120mm。
平台梁的构造要求同一般简支受弯构件。但如果平台梁两侧荷载（梯段斜板传来）不一致而引起 扭矩，应酌量增加其配箍量。平台板板厚可取l0/35 （l0为平台板计算跨度) ，常取60~80mm。平台板 一般均为单向板（有时也可能是双向板）。
第六章
现浇楼梯的构造
第六章
现浇楼梯的构造
现浇梁式楼梯的构造
踏步板的最小厚度d=40mm，每一级踏步受力钢筋不得少2φ6 ，沿梯段宽度应布置间距不大于250mm 的φ6分布钢筋。踏步板同时应配置负弯矩钢筋，即每两根受力钢筋中有一根在伸入支座后，再弯向上部，负 筋部分伸出梁边长度为≥ln /4。
第六章
现浇楼梯的构造
现浇梁式楼梯的构造 斜梁截面高度取垂直于斜梁轴线的高度，一般h≥l0/20（l0为斜边梁水平投影的计算跨度）。斜梁构造要求
与一般简支受弯构件相同，斜梁的纵筋在平台梁中应有足够的锚固长度。
梁式楼梯平台板的计算及构造与板式楼梯相同。平台梁横截两侧荷载不同，因此平台梁受有一定的扭距
作用，但需适当增加配箍量。平台梁受有斜边梁的集中荷载，所以在平台梁中位于斜边梁支座两侧处，应设 置附加横向箍筋。
梯段斜板中受力钢筋可采用弯起式或分离式。
采用弯起式配筋时，一半钢筋伸入支座，一 半靠近 支座处弯起，支座截面负筋的用量一般可取 与跨中截面相同。
现浇板式楼梯设计实例 (1)
板式楼梯设计一、 板式楼梯板式楼梯是指梯段板为板式结构的楼梯。
板式楼梯由梯段板、平台板和平台梁组成，如图所示。
板式楼梯荷载传递路线为：梯段板→平台梁→墙（柱）。
板式楼梯的梯段板为带有踏步的斜板，两端支承在平台梁上。
平台板一端支承在平台梁上，另一端支承在楼梯间的墙（或梁）上，平台梁两端支承在楼梯间的墙（或梁、柱）上。
板式楼梯梯段板底面平整，外形轻巧、美观，施工方便，但当梯段跨度较大时，斜板较厚，材料用量较多，所以一般用于梯段跨度不太大的情况（一般在3m 以内）。
图 板式楼梯的组成1.梯段板（1）梯段板内力计算 梯段板的厚度一般取h =（1/25～1/30）0l （0l 为梯段板的计算跨度），常用厚度为100～120mm 。
梯段板是一块带有踏步的斜板，可近似认为简支于上、下平台梁上，梯段板的计算跨度可取其净跨，其计算简图如图所示。
图 梯段板的计算简图由结构力学可知，斜置简支构件的跨中弯矩可按平置构件计算，跨长取斜构件的水平投影长度，故梯段斜板可简化为两端简支的水平板计算。
由于板的两端与平台梁为整体连接，考虑梁对板的约束作用，板的跨中弯矩相对于简支构件有所减少，故跨中最大弯矩一般可按20max )(101l q g M +=计算，其中g 、q 为作用在梯段板上的沿水平方向单位长度上的恒荷载、活荷载设计值；0l 为梯段板的计算跨度，设计时取n l l =0，n l 为梯段板净跨的水平投影长度。
为了满足建筑使用要求，有时采用折线形梯段板，折线形梯段板的梯段荷载和平台荷载有所差别，但差别不大。
为了简化计算，可近似取梯段荷载和平台荷载中的较大值来计算跨中弯矩，从而计算出梯段配筋。
折线形梯段板的荷载及计算简图见图。
图 折线形梯段板的荷载（2）梯段板钢筋配置 梯段斜板中的受力钢筋按跨中最大弯矩计算求得，并沿跨度方向布置。
为考虑支座连接处实际存在的负弯矩，防止混凝土开裂，在支座处板面应配置适量负筋，一般不小于Φ8@200，其伸出支座长度为n l /4（n l 为梯段板水平方向净跨度）。
现浇楼梯配筋图示
楼梯钢筋楼梯要计算哪些钢筋量在实际工程中楼梯有很多种，这里只讲最简单的AT型楼梯，AT型楼梯要计算的钢筋量如图1.6.1所示：图1.6.1楼梯钢筋的计算原理楼梯的休息平台和楼梯梁可参考板和梁的算法。
这里只讲解楼梯斜跑的算法。
（一）、梯板底筋1、受力筋（1）、长度计算AT型楼梯第一斜跑受力筋长度按图1.6.2～4进行计算图1.6.2～4根据图1.6.2～4我们推到出受力筋的长度计算公式如表1.6.1表1.6.1：AT楼梯第一跑梯板底受力筋长度计算表思考与练习1、请用手工计算一号写字楼一层楼梯斜跑的底部受力筋长度。
（2）、根数计算楼梯受力筋根数根据图1.6.5进行计算图1.6.5根据图1.6.5可以推导出楼梯斜跑梯板受力筋根数计算如表1.6.2表1.6.2：楼梯斜跑梯板受力筋根数计算表思考与练习1、请用手工计算一号写字楼一层楼梯斜跑的底部受力筋根数。
2、受力筋的分布筋（1）、长度计算楼梯斜跑梯板分布筋长度根据图1.6.6进行计算图1.6.6根据图1.6.6我们推导出楼梯斜跑梯板底受力筋的分布筋长度计算如表1.6.3表1.6.3：梯板底受力筋的分布筋长度计算表思考与练习1、请用手工计算一号写字楼一层楼梯斜跑的底部分布筋的长度。
（2）、根数计算梯板分布筋根数根据图1.6.7进行计算图1.6.7根据图1.6.7我们推导出楼梯斜跑梯板分布筋根数计算如表1.6.4表1.6.4：楼梯斜跑梯板分布筋根数计算表思考与练习1、请用手工计算一号写字楼一层楼梯斜跑的底部分布筋的根数。
（二）、梯板顶筋1、支座负筋（1）、长度计算楼梯支座负筋长度根据图1.6.8～10进行计算图1.6.8～10根据图1.6. 8～10我们推到出梯板支座负筋的长度计算公式如表1.6.5 表1.6.5：AT楼梯梯板底支座负筋长度计算表思考与练习1、请用手工计算一号写字楼一层楼梯斜跑的支座负筋的长度（2）、根数计算楼梯支座负筋根数根据图1.6.11进行计算图1.6.11根据图1.6.11可以推导出楼梯斜跑梯板受力筋根数计算如表1.6.6表1.6.6：楼梯斜跑梯板支座负筋根数计算表思考与练习1、请用手工计算一号写字楼一层楼梯斜跑的支座负筋的根数1、支座负筋的分布筋（1）、长度计算楼梯斜跑梯板分布筋长度根据图1.6.12进行计算图1.6.12根据图1.6.12我们推导出楼梯斜跑梯板分布筋长度计算如表1.6.7 表1.6.7：楼梯斜跑梯板分布筋长度计算表思考与练习1、请用手工计算一号写字楼一层楼梯斜跑的支座负筋分布筋的长度（2）、根数计算梯板分布筋根数根据图1.6.13进行计算图1.6.13根据图1.6.13我们推导出楼梯斜跑梯板分布筋根数计算如表1.6.8 表1.6.8：楼梯斜跑梯板支座负筋的分布筋根数计算表。
楼梯平法三维示意图(识图规则与标准构造详图11~15)
÷8图集号16G101-2-29DT 型楼梯双分平行楼梯/交叉楼梯/剪刀楼梯光面钢筋时，除梯板上部纵筋的跨内端头做90º直角弯钩外，所有末端做180º的弯钩。
2.图中上部纵筋锚固长度0.35Lab用于设计按铰接的情况，括号内数据0.6Lab用于设计考虑充分发挥钢筋抗拉强度的情况，具体3.上部纵筋有条件时可直接伸入平台板内锚固，如图中虚线所示。
4.上部纵筋需伸至支座对边再向下弯折。
低端梯梁锚入长度≥5d 且至少伸过支座中线弯锚长度15d上部纵筋下部受力筋梯板分布筋上部纵筋高端梯梁图集号16G101-2-30DT 型楼梯配筋构造形式/也可直锚见平面图梯板分布筋上部纵筋15d≥0.35L ab (≥0.6L ab )L a高端梯梁L sn/5h≥5d ,＞b /2下部纵筋L aL a下部纵筋b sb s,＞b /2L aL a≥20dL L n低端平板长踏步段水平长L sn(=d s ×m )≥L n/4上部纵筋h (梯板厚度)L n 梯板跨度h sD型楼梯板配构造筋L L n高端平板长bT型楼梯的适用条件为：两梯梁之间的矩形梯板由低端平板,中位平板和高端踏步段构成，高,低踏步段项为楼梯类型代号与序号ETXX;第2项为项为上部纵筋及下部纵筋;第5项为梯板分布筋。
设计配筋可参照【混凝土结构施工图平面整体表示方法制图规制和构造详图（现浇混图集号16G101-2-31 ET型楼梯平面注写方式与适用条件光面钢筋时，除梯板上部纵筋的跨内端头做90º直角弯钩外，所有末端做180º的弯钩。
高端楼层梯梁低端楼层梯梁锚入长度≥5d 且至少伸过支座中线弯锚长度15d上部受力筋下部受力筋下部受力筋梯板分布筋上部受力筋h sb s h上部纵筋≥0.35L (≥0.6L a b )≥5d 且至少伸过支座中线高端楼层梯梁梯板分布筋下部纵筋Lmn 中位平板长(以上表面为准）高端踏步段水平长b s×m h =L hsnL n 梯板跨度b15dL aL ahE 型楼梯板配筋构造T型楼梯的适用条件为：①矩形楼梯由楼层平板,两跑踏步段与层间平板三部分构成,楼梯间内不设置梯梁;墙体位于平板外侧;②楼层平板及层间平板均采用三边支撑,另一边与踏步段相连;③同一楼层内各踏步段的水平相等,高度相等(即等分楼层高度)凡是满足以上条件的楼梯项为楼梯类型代号与序当平板厚度与梯板厚度不同时，板厚标注方式见本图集制图规则第5项为梯板分布筋（梯板分布钢筋也可在平面图中注写或统一说明）原位注写的内容为楼层与层间平板上部横向配筋与伸出长度。
单向双向板_配筋全图
（3） 四边支承的板，当长边与短边之比大于或 等于3时，应按单向板计算。
（4） 四边支承的板，当长边与短边之比介于2 和3之间时，宜按双向板计算，但也可按沿短边方向 受力的单向板计算，此时应沿长边方向布置足够数 量的构造钢筋。
图2.2 单向板与双向板的弯曲 (a) 单向板；(b) 双向板
开展过宽、挠度过大而影响正常使用，在按弯矩调幅 法进行结构设计时，还应满足正常使用极限状态验算， 并有保证内力重分布的专门配筋构造措施。
(2) 试验表明，塑性铰的转动能力主要取决于纵向 钢筋的配筋率、钢筋的品种和混凝土的极限压应变。
(3) 考虑内力重分布后，结构构件必须有足够的抗 剪能力，否则构件将会在充分的内力重分布之前，由 于抗剪能力不足而发生斜截面的破坏。
梁的布置：次梁间距决定了板的跨度，将直接影 响到次梁的根数、板的厚度及材料的消耗量。从经济 角度考虑，确定次梁间距时，应使板厚为最小值。据 此并结合刚度要求，次梁间距即板跨一般取1.7~2.7m 为宜，最大一般不超过3m。
为增加房屋的横向刚度，主梁一般沿横向布置较 好，这样主梁与柱构成框架或内框架体系，使侧向刚 度较大。如图2.3所示。
M=(1-β)Me
当连续梁两端与梁或柱整体连接时：
M=(1-β)Me-V0b/3 ③ 连续梁各跨中截面的弯矩不宜调整，其弯矩设 计值取考虑荷载最不利布置并按弹性理论求得的最不 利弯矩值；
④ 连续梁各控制截面的剪力设计值，可按荷载最 不利布置，根据调整后的支座弯矩用静力平衡条件计 算，也可近似取考虑活荷载最不利布置按弹性理论算 得的剪力值。
图2.10 塑性铰的形成
(a) 简支梁；(b) 弯矩图；(c) M-φ关系曲线
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实用文档
标准文案楼梯钢筋
楼梯要计算哪些钢筋量
在实际工程中楼梯有很多种，这里只讲最简单的AT型楼梯，AT型楼梯要计算的钢筋量如图1.6.1所示：
图1.6.1
楼梯钢筋的计算原理
楼梯的休息平台和楼梯梁可参考板和梁的算法。
这里只讲解楼梯斜跑的算法。
（一）、梯板底筋
1、受力筋
（1）、长度计算
AT型楼梯第一斜跑受力筋长度按图1.6.2～4进行计算
图1.6.2～4
标准文案
＝
思考与练习
1、请用手工计算一号写字楼一层楼梯斜跑的底部受力筋长度。
（2）、根数计算
楼梯受力筋根数根据图1.6.5进行计算
图1.6.5
标准文案
思考与练习
1、请用手工计算一号写字楼一层楼梯斜跑的底部受力筋根数。
2、受力筋的分布筋
（1）、长度计算
楼梯斜跑梯板分布筋长度根据图1.6.6进行计算
图1.6.6
根据图1.6.6我们推导出楼梯斜跑梯板底受力筋的分布筋长度计算如表1.6.3 表1.6.3：梯板底受力筋的分布筋长度计算表
标准文案
思考与练习
1、请用手工计算一号写字楼一层楼梯斜跑的底部分布筋的长度。
（2）、根数计算
梯板分布筋根数根据图1.6.7进行计算
标准文案
图1.6.7
根据图1.6.7我们推导出楼梯斜跑梯板分布筋根数计算如表1.6.4 表1.6.4：楼梯斜跑梯板分布筋根数计算表
标准文案
思考与练习
1、请用手工计算一号写字楼一层楼梯斜跑的底部分布筋的根数。
（二）、梯板顶筋
1、支座负筋
（1）、长度计算
楼梯支座负筋长度根据图1.6.8～10进行计算
标准文案
图1.6.8～10
根据图1.6. 8～10我们推到出梯板支座负筋的长度计算公式如表1.6.5 表1.6.5：AT楼梯梯板底支座负筋长度计算表
标准文案
标准文案
思考与练习
1、请用手工计算一号写字楼一层楼梯斜跑的支座负筋的长度（2）、根数计算
楼梯支座负筋根数根据图1.6.11进行计算
标准文案
图1.6.11
根据图1.6.11可以推导出楼梯斜跑梯板受力筋根数计算如表1.6.6 表1.6.6：楼梯斜跑梯板支座负筋根数计算表
1、请用手工计算一号写字楼一层楼梯斜跑的支座负筋的根数
1、支座负筋的分布筋
（1）、长度计算
楼梯斜跑梯板分布筋长度根据图1.6.12进行计算
标准文案
图1.6.12
根据图1.6.12我们推导出楼梯斜跑梯板分布筋长度计算如表1.6.7 表1.6.7：楼梯斜跑梯板分布筋长度计算表
1、请用手工计算一号写字楼一层楼梯斜跑的支座负筋分布筋的长度（2）、根数计算
梯板分布筋根数根据图1.6.13进行计算
标准文案
图1.6.13
根据图1.6.13我们推导出楼梯斜跑梯板分布筋根数计算如表1.6.8
标准文案
标准文案。
