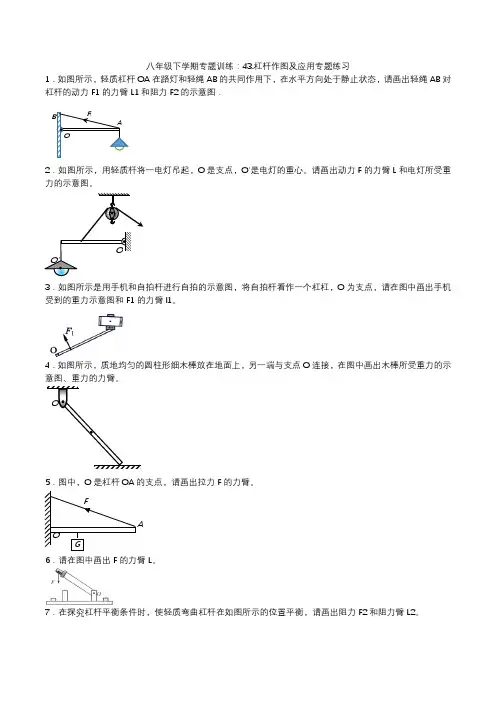

八年级物理下册杠杆作图专题训练

合集下载

人教版八年级物理下册《作图题》专项训练题(含答案)

人教版八年级物理下册《作图题》专项训练题（含答案）

一、作图题

1.如图，悬挂在天花板下的电灯（m＝0.2kg）处于静止状态，画出电灯的受力示意图。（g＝10N/kg）

2.请在图中画出跳水运动员对跳板的压力。

3.一个质量分布均匀的小球放在光滑的水平地面上，左边与竖直光滑墙壁接触，小球处于静止状态，如图，在图中画出小球受力示意图。

4.如图表示在空中飞行重为6N的足球，画出它所受重力的示意图。

5.画出斜面上上滑的物体所受的重力G和摩擦力f的示意图（作用点都画在重心上）。

6.如图，画出弹簧测力计对物体A的拉力示意图。

7.如图所示，一物体在水平地面上处于静止状态，请画出它的受力示意图｡

8.如图所示，物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止时，木块随即在小车的平板上滑行，画出木块滑行过程中的受力示意图．

9.一个木块从斜面上滑下，在水平面上继续滑动，请分别画出木块在斜面和水平面时木块所受重力的示意图。

10.重为G的鸡蛋沉在盛有水的杯子的底部，向水中加入食盐并使其溶解，鸡蛋渐渐浮起，最终漂浮在水面，如图甲所示。请在图乙中画出上述过程中鸡蛋所受的浮力F随时间t变化的大致图象。

11.将细线一端固定在烧杯底部，另一端固定在乒乓球上。烧杯加水后静止在斜面上，如图所示。不计乒兵球的重力，请以球心为作用点画出乒乓球受到的浮力和拉力的示意图。

12.如图是盛有某种液体的连通器在斜面上静止，请画出正确的液面位置。

13.如图所示，每个钩码都相同，为使杠杆保持水平平衡，请在杠杆的适当位置处再画上一个相同规格的钩码。

八年级物理杠杆画图题

杠杆作图

一、作力臂

1．如下图所示,在图中分别画出力F1和F2对支点0的力臂L1和L2。

2．如下图所示，杠杆OA 处于平衡状态，在图中分别画出力F1和F2对支点0的力臂L1和L2：。

3．（1）如左图所示，杠杆AO(O 是支点)受到绳子的拉力F 和重物的拉力G 的作用等，试画出并标明力F 、G 对支点O 的力臂．

（2）右图OA 是一根能绕O 转动的杠杆，在图中作出力F 的力臂

B A O F

F 2 F 1 O

F 2 F 1 O （3）右图是一台简易吊车的示意图，请画出F 1、F 2的力臂L 1、L 2。

（4）如左图中ABO 可看成杠杆，O 为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图。

4．生活中有许多的器械利用杠杆原理来工作的：

（1）如左图是自行车的刹车手柄示意图，请画出动力和阻力的力臂。

（2）抽水机如右下图所示，O 为支点，请画出力F 1和F 2的力臂．

（3）铁锹是一种杠杆，请在右图中画出F 1和F 2的力臂L 1和L 2。

二、作五要素

5．如左图某同学斜拉旅行箱站立时的简化模型。请在图中画出阻力的示意图及阻力的力臂

6．如左图所示，请你画出这根钓鱼竿杠杆五要素。

7．如右图所示，一根粗细均匀的筷子放在盛有半碗水的碗中，此时的筷子可以等效为一根绕O 点转的杠杆，画出这时的杠杆五要素。

8．下图为一指甲刀的示意图，它由三个杠杆组成，若用F l 的力剪指甲时，试画出三个杠杆的五要素。

三、已知力臂作力

9．（1）如下左图，杠杆OA 在力F 1、F 2的作用下处于静止状态，l 2是F 2的力臂，画出F 1的力臂和力F 2

八年级物理杠杆作图汇总作图

杠杆作图练习

1、如图所示，用螺丝刀撬图钉，O 为支点，请画出动力F 1的力臂l 1．（保留作图痕迹）

2、如图所示，用裁纸刀裁纸。加在裁纸刀上的动力为F ，支点在O 点，请在图中画出其对应的动力臂L 。

3、在图中画出力F 1的力臂l 1。

4、在图中作出物体M 所受重力的示意图，并作出以O 为支点，力F 的力臂．

5、如图是静止在水平地面上的拉杆旅行箱的示意图，O 是轮子的转轴，O ’是箱体的重心。以O 为支点，画出力F 的力臂和箱体所受重力的示意图。

O F 1

6、如图所示AOB 是以O 为固定点悬挂在墙壁上的支架（重力忽略不计），

在B 端吊一盏电灯．若以O 为支点，F 2是墙壁对支架的阻力，请画出动力F 1的示意图、动力F 1的力臂及阻力F 2的力臂．

7、如图所示，为了让杠杆静止在图中位置，请画出在A 点所施加的最小动力F 及其力臂L 。

8、如图所示为钓鱼竿钓鱼的示意图。O 为支点，A 为手握鱼竿的作用点，

请在图中画出鱼线对钓鱼竿拉力F 2的力臂，最小的动力F 1及其力臂。

9、如图所示，人要顺时针翻转木箱，请画出用力最小时力臂的大小。

10、如图所示的水桶，是在一个最小外力作用下所处的状态。作出此时的

受力示意图。

人教版物理八年级(下册)杠杆、滑轮作图经典习题

杠杆作图练习题画出杠杆五要素

简单机械作图专题

训练（杠杆）

1、如图1，试画出缝纫机脚

踏板所受动力、阻力的力臂..

2、如图2，画出作用在“开瓶起子”上动力F 1的力臂和阻力F 2及F 2的力臂示意

图..

3、如图3所示，使用羊角锤拔钉子，动力作用在锤柄上A 点，请作出拔钉子时

所用最小动力F 的示意图。（注意：请在涂上保留为确保作图准确所画的辅助线）。

1 2 3

4、如图4所示，曲杆AOBC 自重不计，O 为支点，AO=60cm ，OB=40cm ，BC=30cm ，

要使曲杆在图示位置平衡，请作出最小的力F 的示意图及其力臂L 。

5、如图5所示，ABO 可看成杠杆，O 为支点，请在图中画出该杠杆的动力臂和所

受阻力及其力臂的示意图。

6、如图6所示，杠杆BA 在力F 1、F 2的作用下处于静止状态，l 2是F 2的力臂，在

图中画出F 1的力臂和力F 2。

7、如图7的杠杆平衡，货物A 重为200N ，在图中画出货物A 重力的示意图及拉力F 的力臂。

图5 图4 图1

8、如图8所示，玩具"不倒翁"被扳倒后会自动立起来。请在图中画出此"不倒翁

"所受重力的示意图，并画出重力相对于O 点的力臂。（黑点表示"不倒翁"的重心）

9、如图9是一种常见的活塞式抽水机的示意图，在图中画出手柄所受动力F 1的力臂和阻力及其力臂。

10、如图10所示,0为杠杆AC 的支点,在B 处挂一小球,A0=OB=BC,为使杠杆在水平位置平衡,画出施加在杠杆上最小的动力F 1的力臂l 1,并标出F 1的方向.

11、如图11所示的人前臂可以看成杠杆，图中O 为支点，当肱二头肌将重力为40N 的铅球托起时，画出人的手臂受到的阻力F 2的示意图和阻力臂L 2。

八年级物理下册杠杆作图精选试题

卜人入州八九几市潮王学校杠杆作图

1．如图，杠杆AOBC自重不计，O为支点，AO=60cm，OB=40cm，BC=30cm，在杆上某处挂一物体，要使杠杆在图示位置平衡．请在图中画出最小的动力F1、动力臂L1和物体受到的重力示意图．

2．如下列图，在课桌的C点用最小的力把桌腿B抬离地面，在抬起时桌腿A没有滑动．请在C点画出这个力的示意图，并标出它的力臂l．

3．列车上有出售食品的手推车，如下列图．假设货物均匀摆在车内，当后轮遇到障碍物A时，售货员会向上提扶把，请在图中画出此时售货员提车使用的最小力的示意图和这个力的力臂．

4．在AB上挂了一个重为G的物体．为使杠杆在图中的位置静止．在杠杆上画出最小的动力F和它的方向．

5．请在图中画出用羊角锤起钉时所用的最小力F．〔要求保存作图痕迹〕

6．现将一石磙推上台阶，请你在图上画出最小力的示意图．

7．羊角锤是我们生活中常用的一种工具，请你在图中画出拔钉子时在羊角锤上施加的最小力．

8．某同学在做俯卧撑运动时〔如下列图〕，可将他视为一个杠杆，支点为O，他的重心在A点，支撑力为F，请画出重力和支撑力F的力臂．

9．请在图中画出用瓶起子启瓶盖的动力F1的力臂L1和阻力F2

10．如下列图的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴〔支点〕，右图为单侧钳柄及相连局部示意图．请在图中画出钢丝钳剪钢丝时的动力臂L1和阻力F2．

11．如下列图，F1是作用在抽水机手柄A点处的动力，O为支点．请画出动力F1的力臂L1和抽水机手柄B点处受到的阻力力F2．

12．在图中画出力

八年级物理杠杆作图题

1.《西游记》中的孙悟空形象深受人们喜爱。如图甲所示，孙悟空肩上的金箍棒可看做杠杆，其简图如图乙。图中，0为支点，0＇为金箍棒重心位置，Ａ为动力Ｆ的作用点。请在图中画出：

（１）金箍棒所受重力的示意图；

（２）作用在Ａ点的最小动力Ｆ的示意图及其力臂Ｌ。

2．图甲是小奇用食品夹夹肉饼时的情景，食品夹看作可以绕O点转动的两个杠杆，其中OAB是上方杠杆，图乙是OAB的简化图，F2为作用在点B的阻力。请在图乙中画出：（1）在A点施加的最小动力F1及动力臂1l；（2）阻力臂2l。

3、如图是小兰在练习“斜身引体”项目时的情景。把人体视为杠杆，0为支点，动力

等效为F1。请画出F1的力臂L1

4.如图甲所示，清明假期，亮亮同学回到老家，看到工程队

正施工埋电线杆，进行电网改造。亮亮发现他们挖的坑形很

特别，如图乙所示。工程师告诉亮亮这种坑不仅省力，还能

缩短移动的距离。要把图乙中的电线杆竖立到坑内，请你画

出作用在杆上A点最小力的示意图。

5.(2022年贵州省黔西南州)用升降机将工人举高检修路灯，在图中画出横杆上另一力的

示意图，并画出两力的力臂。

6．(2022年贵州省遵义)人体中的某些部位具有杠杆的功能，图甲所示为人握住哑铃锻炼的情景，其简图如图乙所示。肱二头肌收缩对手臂产生一个拉力F，使手臂绕肘关节“O”转动，请在图乙中作出哑铃所受重力的示意图和拉力F的力臂L。

7.图甲中是用来压制饺子皮的“神器”，压皮时压杆可视为一个杠杆，

图乙是其简化示意图。图中O为支点，F2为压动杠杆时作用在B点的阻力。请在乙图中画出：阻力臂l2、作用在A点的最小动力F1及其动力臂l1。

教科版八年级物理下册杠杆最小力的作图问题专题练习(含答案)

杠杆最小力的作图问题专题练习

、单选题

1．如图所示，要使杠杆平衡，所用最小的作用力是（

2．汶川大地震中，巨大的石头挡住了救援车辆的通路，救援人员要用撬棍将石头撬开。如果在

撬棍

端分别沿如图所示三个方向用力，其中最省力的是（）

B．沿F2 方向

D．三个方向所用力一样大

3．悬挂重物G的轻质杠杆，在力的作用下倾斜静止在如图所示的位置，若力施加在 A 点，

F A ，若力施加在B点或 C 点，最小的力分别为F B、F C、且AB=BO=OC ．下列判断正确的是

（忽略O 点的位置变化）

A．F A > G B．F B = G C．F C F C

A．F

．

D．F4

A．沿F1 方向

C．沿F3 方向

最小的力为

（）

4．如图为用一轻质杠杆提起同一重物，支点为O，动力为F，其中能使杠杆平衡且动力 F 最小的是

5．如图所示，细绳一端系在轻质杠杆 O 点，另一端固定在天花板上，为了使杠杆在如图所示的位置平衡，四个力中最小的是（）

、作图题

6．如图甲所示是教室里的学生座椅，图乙是它的侧面图，现要求在图乙中的绕

A 点开始逆时针转动，请画出此力的示意图及它的力臂。

7．如图所示，杠杆的 B 点挂一个重物，在 A 点施加一个最小的动力使杠杆平

衡。请画出最小的动力和它的动力臂 L 1 以及杠杆受到的阻力 F 2。

A ．

C ． OA OB ，在 C 点挂一重物 G ，

A ． F 1

B ． F 2

C ．F 3

D ． F 4

C 点用最小的力 F

使座椅 F 1

8．请在图中画出阻力F2的力臂L2及在 A 点施加的最小动力 F 1的示意图。

八年级物理下册《杠杆画图题》15

八年级物理下册《杠杆画图题》15 杠杆作图题

1、用图所示的杠杆提起重物(O是杠杆的支点，在A点用力，在图中画出力,的力臂(及阻力的力臂。

1题图 2题图

2、画出图中各力的力臂。

3、如图中均匀直棒OA可绕O点转动，请分别画出水平拉力,和重力G的力臂。

4题图 3题图

4、如图为用起子开汽水瓶盖的时候，杆的支点O位置，及手作用在起子上力的力臂(请在图中表示。

5、试在图上画出,,和的力臂 12

5题图 6题图

6、在右图中画出力,对支点O的力臂。

7、下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂。

8题图 7题图

8、画出并标明图中,、G对支点O的力臂。

9、画出图中各力的力臂。

9题图 10题图

10、画出图中,,和的力臂。 12

11、画出图中杠杆所受各力对于点O的力臂(不计杠杆所受的重力)

11题图

12题图

12、试在图中画出汽车刹车踏板上动力,,的力臂和阻力的力臂。 12

13、如图所示，试画出杠杆OA所受力的力臂(OA杆的质量忽略不计)。

13题图 14题图

14、画出图中杠杆所受各力对于支点O的力臂(不计杠杆所受重力)。 15、在图中，画出力,,和对杠杆支点O的力臂。 12

16、用道钉撬来撬铁路枕木上的道钉，O是支点，在图中作出它的动力臂和阻力臂。

15题图 16题图

17、先在图中找到支点的位置，然后根据情况确定动力和阻力，再画出各力臂。

17题图

18、图15是人们用木棒撬石块的示意图。撬石块有两种方法:第一种是以B 点为支点，在C点用与棒垂直的力F向下撬;第二种是以A点为支点，在C点用与棒垂直的力F向上撬。(木棒自重不计) 12

人教版八年级物理下册第十二章杠杆和滑轮的作图专题训练

给我一个支点，可以撬起整个地球。——阿基米德

杠杆和滑轮的作图

类型一杠杆作图

1．如图1所示的杠杆OA，在F1、F2的作用下平衡，分别画出F1、F2的力臂L1和L2。

图1

2．如图2所示，请画出钓鱼竿钓鱼时F1、F2的力臂L1和L2，O为支点。

图2

3．图3中活塞抽水机的柄是一根弯曲的杠杆，请画出动力F的力臂L1及阻力F2的示意图。

图3

4．某剧组为拍摄节目需要，设计了如图4所示的拉力装置来改变照明灯的高度，轻质杠杆ABO可绕O点转动，请在图中画出：①杠杆所受拉力的力臂L1；②杠杆所受阻力F2的示意图。

图4

5．如图5所示，杠杆OA在力F1、F2的作用下处于静止状态，L2是力F2的力臂，请在图中作出F1的力臂L1和力F2。

图5

6．如图6所示，杠杆处于平衡状态，请画出F2对应的阻力臂L2以及动力臂L1所对应的动力F1。

图6

类型二滑轮组作图

7．按要求完成图7中滑轮组的绕线。(不计滑轮重、绳重和摩擦)

图7

8．如图8所示，有一个滑轮组，当用力F拉动绳子时，绳端每拉动12 m，重物就上升4 m，请按题意画出滑轮组的绕绳方式。

图8

9．如图9所示，某人通过滑轮组用80 N的力提起了重300 N的物体(不计摩擦)，请你画出该滑轮组的绕绳方法。

图9

10．用如图10所示的滑轮组提升重物，已知物重为250 N，每只动滑轮重15 N，绳重及摩擦不计，给你一根能承受60 N拉力的绳子，画出滑轮组的绳子绕法。

图10

类型三最小力的作图

11．如图11所示，轻质杠杆OA能绕O点转动，请在杠杆中的A端画出使轻质杠杆保持平衡的最小力F的示意图(要求保留作图痕迹)。

初中物理杠杆作图题练习(含答案)

八年级下册物理杠杆作图题

1．画出图中，加在杠杆上的动力Ｆ的力臂．

请标明图中杠杆的支点：

2．画出图中力Ｆ1和Ｆ2的力臂，并用G1和G2分别标明．

3．画出图中各力的力臂：

4．如图中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力G的力臂．

5．如图为用起子开汽水瓶盖的时候，杆的支点O位置，与手作用在起子上力的力臂．请在图中表示．

6．试在图上画出Ｆ1和Ｆ2的力臂

7．在右图中画出力Ｆ对支点O的力臂，并用字母G表示．

8．下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．

9．画出并标明图中Ｆ、G对支点O的力臂．

10．画出图中各力的力臂．

11．画出图中Ｆ1和Ｆ2的力臂G1和G2．

12．画出图中杠杆所受各力对于点O的力臂（不计杠杆所受的重力）

13．图中杠杆所受的重力G和拉力Ｆ的力臂．

14．试在图中画出汽车刹车踏板上动力Ｆ1的力臂G1和阻力Ｆ2的力臂G2．

15．请标明图中杠杆的支点：

16．如图所示，试画出杠杆OA所受力的力臂（OA杆的质量忽略不计）

17．图中，均匀直棒AB可绕A点转动，在B端加一竖直向上的40牛顿的力Ｆ，整个装置处于静止状态，试作出该棒所受重力的图示与重力的力臂．

18．用图所示的杠杆提起重物．O是杠杆的支点，在A点用力，在图中画出力Ｆ的力臂，并用字母G表示．

19．画出图中杠杆所受各力对于支点O的力臂（不计杠杆所受重力）

20．在图所示的各杠杆中，O是支点，试分别画出Ｆ1，Ｆ2的力臂G1，G2．

21．下列所示的杠杆中，O是支点，在图上画出Ｆ1、Ｆ2的力臂，

并且用G1、G2表示它们．

22．画出下列各力的力臂（如图）

人教版八年级物理下册第十二章专题训练：杠杆力臂与最小力的作图

杠杆力臂与最小力的作图

类型一杠杆力臂作图

方法诠释:(1)确定支点(用字母“O”表示);(2)确定力的作用线(方法:沿着力的方向将力的作用线正向或反向延长,用虚线表示);(3)画力臂(过支点作力的作用线的垂线,支点到垂足间的距离就是力臂);(4)标符号(用大括号或背向箭头标明动力臂或阻力臂的符号“l1”或“l2”)。

1.请在图1中画出力F1的力臂。

图1

2.如图2所示,用轻质杠杆将一电灯吊起,O点是支点,请画出动力F1的力臂l1和阻力F2的示意图。

图2

3.如图3所示,拉杆式行李箱在拉力F的作用下静止在斜坡上,请画出行李箱受到重力G的示意图,以及拉力F的力臂l。(重心O已给出)

图3

4.[2020·广东模拟]在图4中,杠杆OA在力F1、F2的作用下处于静止状态,在图中画出力F2的力臂l2和力臂l1对应的力F1。

图4

5.[2019·威海]图5是一种活塞式抽水机的示意图。其中手柄AOB是一个杠杆,杠杆在动力F1的作用下绕O点匀速转动,请在图中画出杠杆在B点受到阻力的示意图和F1的力臂。

图5

6.如图6所示是汽车液压刹车装置的一部分。该装置中AOB实质为一个杠杆,O点是杠杆的支点,请画出刹车时它所受的动力F1、阻力F2和动力臂l1。

图6

7.如图7甲所示,当人曲臂将重物抬起时,人的前臂可以看作一个杠杆。请在图乙所示的示意图中画出力F1和F2的力臂。

图7

8.如图8甲所示为小云用笤帚扫地的情景。其中O点为支点,作用在A点的动力为F1。请在图乙中画出作用在B点的阻力F2的示意图及其力臂l2。

图8

9.如图9甲所示为用食品夹夹鸡蛋的情景,我们把食品夹抽象为杠杆,如图乙所示,请在图乙中画出作用在B点的阻力F2的示意图,并画出动力臂l1和阻力臂l2。

八年级物理下册作图题练习(含参考答案)

八年级物理下册《作图专题》

一、力的示意图

1.画出图中细线对木块A拉力的示意图。

2.如图所示，一吊灯悬挂在天花板上，画出吊灯所受力的示意图。

3.如图所示，杯子静置在斜面上，请你画出它所受重力和支持力的示意图。(图中O点表示杯子的重心)

4.图中，一个小球从斜坡上滚动下来，请画出斜面受到压力的示意图。

第1题图第2题图第3题图第4题图

5.如图所示，一个物体在压力F的作用下静止在竖直墙面上，请作出该物体竖直方向上所受力的示意图。

6.请在图中画出静止在斜面上的物体A所受力的示意图。

7.木块在拉力F的作用下向左做匀速直线运动，请在图中画出木块所受摩擦力的示意图。

8.图中小球用细绳拴在墙上，画出小球的受力示意图.

第5题图第6题图第7题图第8题图

9.如图所示，一个物体在水平传送带上匀速向右运动，画出物体的受力示意图.

10.将一个小球从空中某点由静止释放，落在竖直放置的轻弹簧上，压缩到最低点后，再被弹起，画出小球在最低点时的受力示意图.

第9题图第10题图第11题图

11.水平地面上的一辆小车中，用细线悬挂一个小球，如图所示。静止时小球与车厢壁接触但不挤压。当小车突然向右加速运动，请画出此时小球的受力示意图。

12.如图所示，物体A处于静止状态，小车在拉力F作用下向右加速运动。请在图中画出物体A所受的支持力N和摩擦力f 的示意图(力的作用点图中已标出)。

13.如图所示，重30N的小球漂浮在水面上，画出小球所受重力和浮力的示意图.

第12题图第13题图

14.如图所示，小明用一个沿斜面的力将大箱子推进车厢，请画出箱子沿斜面向上运动时的受力示意图。(点O为箱子的重心)

八年级下册物理杠杆专项练习题

杠杆习题（二）

一、填充题

1．天平是____杠杆。在调节天平横梁平衡时，发现指针偏向标尺的左方时，应将____边的螺母向里调。

米，则动力作用点要下降____厘米。

的读数为6牛，则甲的重力为____牛。

4．一人挑担子，扁担AB长1.6米。在A端挂重物400牛，B端挂重物600牛，则人肩在离A端____米处担子才能平衡。若使两边重物各减少100牛，人肩应向____端（选填“A”、“B”）移动才有可能保持平衡。

二、选择题

1．图7所示的四种情况中，阻力F2都相等，动力F1作用的方向不同，其中最省力的是图 [ ]

2．如图8所示，AO=40厘米，BO=20厘米，拉力F=3牛，并与水平方向成30°角。若在木棒B端悬挂体积为100厘米3的物体G，并将它浸没在水中，木棒恰好平衡，则物体的重力应为 [ ] A．3牛B．3.98牛

C．6牛D．6.98牛

3．某人将一根木棒的一端抬起，另上端搁在地上。在抬起的过程中（棒竖直时除外），所用的力始终竖直向上，则用力的大小 [ ]

A．保持不变B．逐渐增大

C．逐渐减小 D．先减小后增大

4．两个质量相等的实心的铜球和铁球（ρ铜＞ρ铁），分别挂在杠杆的两端，杠杆平衡。现将两球同时浸没在水中，杠杆 [ ]

A．不平衡，挂铜球一端下降

B．不平衡，挂铁球一端下降

C．仍然平衡

D．无法判断

5．一架不准确的天平，主要原因是横梁左右两臂不等长。为了减少实验误差，先把物体放在左盘称得质量为m1，再把物体放在右盘称得质量为m2，该物体的真实质量为 [ ]

三、作图题

图9是指甲剪的示意图。请找出其中的费力杠杆和省力杠杆，并确定其支点、动力作用点和阻力作用点。

八年级物理下简单的机械(杠杆滑轮)作图专题练习

八年级物理下简单的机械（杠杆滑轮）作图专题练习

学校:___________姓名：___________班级：___________考号：___________

一、作图题

1．如图所示，请画出作用在杠杆B端上最小的动力1F的示意图。

2．在图中，O为支点，画出使轻质杠杆保持平衡的最小的力F的示意图（要求保留作图痕迹）．

3．综合作图。

用杠杆吊着金属球，球在水中静止，如图，

(1)请画出金属球所受力的示意图；

(2)画出绳子AB对杠杆施加的动力的力臂，并标出支点O。

4．如图a所示的钢丝钳，其中A是剪断钢丝处，B为手的用力点，O为转动轴（支点），图b为单侧钳柄及相连部分示意图．请在图b中画出钢丝钳剪钢丝时的动力臂和阻力F2．

（_________）

5．用滑轮组提升重物，画出最省力的绕绳方法．

（_____________）

6．请在图中画出阻力F2和动力臂l1。

7．曲杆可绕固定点O转动，在一个最小的拉力F的作用下，在图所示位置保持静止，请在图乙中画出：

①拉力F的力臂和拉力F的示意图；

②所挂物体受到重力的示意图．

（_______）

8．如图是一杠杆图，试画出使杠杆在图示位置平衡时的最小动力的示意图，并画出阻力的力臂。

9．下面图是未装配好的滑轮组，请在图中画出滑轮组的绕绳方法，要求使用该滑轮组提升重物时最省力．

（____）

10．如图所示，拉杆式行李箱在拉力F的作用下静止在斜坡上，请画出行李箱受到的重力G的示意图，以及拉力F对O点的力臂L．

（________）

11．如图所示，用滑轮组提升重物用笔画线代替绳子在图中画出最省力的绳绕法．（____）

2020人教版八年级下学期物理人教版《杠杆》作图题专项练习(解析版)

《杠杆》作图题

一、作图题

1.如图所示，杠杆AO在力F1、F2的作用下处于静止状态，L2是

力F2的力臂，请在图中画出力F1的力臂L1和力F2的示意图。

2.护城河上安装的吊桥可以看成一个以B为支点的杠杆，一个人

通过定滑轮将吊桥拉起，请在下图中画出杠杆所受动力的示意图及动力的力臂。

3.拉杆式旅行箱可看成杠杆，请画出使箱子在图示位置静止时，

施加在端点A的最小作用力F的示意图和重力的力臂L．

4.如图是一杠杆，试画出作用在A端使杠杆在图示位置平衡的最

小动力的示意图，并画出该力的力臂。

5.如图，轻质杠杆OA可绕O点在竖直面内旋转，请在图中画出

物体所受重力和使杠杆保持平衡的最小力F的示意图。

6.按照下列要求作图，如图所示，AC为杠杆，O为支点，在B点

处挂一个重物，请画出杠杆在如图所示位置平衡时，受到的最小动力F并标出动力臂L。

7.请在图中画出拉力F1的力臂。

8.如图，O为轻质杠杆的支点，A点挂一重物，杠杆在图示位置

平衡，作出阻力臂L2和最小动力F1的示意图。

9.请在图中画出均匀木棒OA的重力示意图以及力F的力臂。

10.杠杆OA可绕O点转动，受力情况如图所示。请作出力F1的力

臂L1。

11.如图所示，杠杆在力F l、F2的作用下处于平衡状态，L2是力F2的

力臂，画出力F2的示意图。

12.作图：某剧组为拍摄节目需要，设计了

如图所示的拉力装置来改变照明灯的高

度，轻质杠杆ABO可绕O点转动，请在

图中画出：①杠杆所受拉力的力臂L1；

②杠杆所受阻力F2的示意图。

13.如图所示，用一根细绳将杠杆AOB在O点悬挂起来，B处挂一

人教版八年级物理下册杠杆作图专题之最小力

12.1 杠杆作图最小力专题带答案

一、画最小力相关知识

1、杠杆最小力是指：当使同一杠杆力臂最长时,作用在杠杆该力臂上的力最小，这个力被称为杠杆的最小力。

2、根据杠杆原理：动力×动力臂=阻力×阻力臂（F1L1=F2L2）可知，，在阻力和阻力臂一定的情况下，只有动力臂最长时，动力才最小，因此，画杠杆的最小力，我们需要找到最长力臂。

3、最长力臂：支点到动力作用点的距离，（简记为两点距离）

4、力⊥力臂

二、作图方法：一找点，二连线，三作垂线段

1、找两点(支点和动力作用点)

2、连线（两点之间连线）

3、作垂线既是最小力（注意最小力的方向）

三、习题

1：直角杠杆O是支点，A是阻力，C是动力作用点，画出作用在C点的最小力的示意图。

●作图思路与做法：

①连接支点O到动力作用点C的最大距离OC.

②画通过C点且跟OC垂直的射线，并标出力的方向即可。

答案

2、如图所示是羊角锤的示意图，请画出用羊角锤撬铁钉时最小动力F1的示意图.

答案：

作图思路与做法：动力臂最长动力最小，OA是杠杆最长的动力臂，连接OA,做OA的垂线F1即可.做法

[易错点提示]注意最小力的方向容易画错.要认真审题看图，明确阻碍杠杆转动的力叫阻力，使杠杆转动的力叫动力，阻力跟动力对杠杆产生的效果相反。

3、如图所示，曲杆ABC自重不计，0为支点，要使曲杆在图示位置平衡，请作出物体所受重力的示意图和施加在C点最小力F的示意图.

答案：

4、旅行箱在拉力作用下静止于图示状态，0点为旅行箱的重心，A为拉力的作用点，请在图中画出旅行箱的重力以及最小拉力的示意图.

答案：
