空气能热水器原理图解一目了然

空⽓能热⽔器原理图解⼀⽬了然

随着科技的发展，空⽓能热⽔器在热⽔器市场异军突起，但很⼤⼀部分消费者对于空⽓能热⽔器原理了解的不错，很多时候空⽓能热⽔器原理的⽂字解析看了也似懂⾮懂下⾯就随⼩编来看看空⽓能热⽔器原理图解，以供⼤家参考哦。

空⽓能热⽔器原理

1、空⽓能热⽔器是按照“逆卡诺”原理⼯作的，形象地说，就是“室外机”像打⽓筒⼀样压缩空⽓，使空⽓温度升⾼，然后通过⼀种-17℃就会沸腾的液体传导热量到室内的储⽔箱内，再将热量释放传导到⽔中。简单来说是吸收空⽓中的热量来加热⽔温，被吸收热量的空⽓被运⽤到厨房，解决闷热问题。

2、空⽓能热⽔运⽤热泵⼯作原理制热，与空调制冷相反——国家制冷标准是1000⽡，电制冷2800⽡。根据热平衡的原理，同时最少产⽣2800⽡的热量，加上输⼊的1000⽡电，实际产⽣的热量在3000——4000⽡，把这些热量输送到保温⽔箱，其耗电量只是电热⽔器的四分之⼀（电热⽔器即使热效率100%，输⼊1000电也只有1000⽡的热）。

3、空⽓能热⽔器不需要阳光，因此放在家⾥或室外都可以。太阳能热⽔器储存的⽔⽤完之后，很难再马上产⽣热⽔。如果电加热⼜需要很长的时间，⽽空⽓能热⽔器只要有空⽓，温度在零摄⽒度以上，就可以24⼩时全天候承压运⾏。这样⼀来，即使⽤完⼀箱⽔，⼀个⼩时左右就会空⽓能热⽔器再产⽣⼀箱热⽔。同时它也能从根本上消除了电热⽔器漏电、⼲烧以及燃⽓热⽔器使⽤时产⽣有害⽓体等安全隐患，克服了太阳能热⽔器阴⾬天不能使⽤及安装不便等缺点，具有⾼安全、⾼节能、寿命长、不排放毒⽓等诸多优点。空⽓能热⽔器的寿命⼀般可以达到15⾄20年。

空气能热水器工作原理图

5：外绕盘管：加热水温；

6：冷气出口,连接管口运用到厨房

总结：

1.空气能热水器遵从逆卡诺原理；

2.以少量电能为驱动力，以制冷剂为载体；

3.源源不断地吸收空气中的热能制取生活热水；

4.转换过程中无燃气、强电参与，安全可靠；

空气能热水器工作原理及使用说明和注意事项

一、工作原理介绍

空气能热水器，也称为空气源热泵热水器，利用逆卡诺原理，通过吸收空气中的低品位热能，经过压缩机压缩后转化为高温热能，再将其释放到水中，从而将水加热。这种热水器不需要电加热元件与水直接接触，因此避免了电热水器存在的漏电安全隐患。

二、安装步骤与注意事项

1.安装步骤

2. a. 选择合适的安装位置，通常选择在通风良好、温度适宜、避免阳光

直射的地方。

b. 安装室外机，确保室外机底部距地面高度大于或等于2.5m，并保证水平放置。

c. 安装室内机，连接水管、电源线和通信线，确保连接紧密、无泄漏。

d. 进行系统调试，确保热水器正常工作。

3.注意事项

a. 安装过程中要确保电源安全，避免触电事故发生。

b. 安装位置应避免强风、高温、潮湿等恶劣环境。

c. 安装完毕后要进行系统检查，确保无泄漏、无故障。

三、使用方法与技巧

1.在使用前，请确保电源已接通，并检查各部件是否完好。

2.调节热水器温度，根据个人需求选择合适的水温。

3.使用时，尽量保持热水器周围的空气流通，以提高能效。

4.长期不使用热水器时，请关闭电源，并排空内胆中的水。

四、节能性能分析与优势

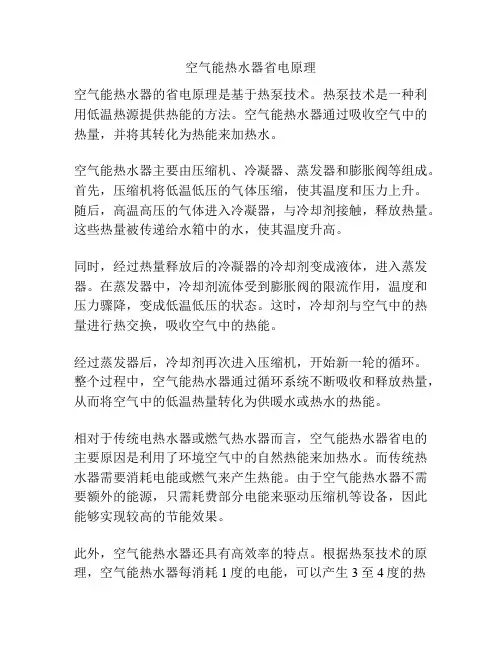

空气能热水器通过吸收空气中的低品位热能来加热水，相比传统的电热水器和燃气热水器，具有更高的能效比和更低的运行成本。同时，空气能热水器在加热过程中不产生有害气体，对环境友好，符合绿色发展的要求。

五、维护保养知识

1.定期清洁热水器的外壳和滤网，避免积尘和杂物影响散热效果。

2.每半年检查一次系统压力、温度和电气连接等，确保热水器正常运行。

空气能供暖系统原理图

循环气流供暖系统示意图：

—冷气流—→|____ ___________ | ↑↑↑↑↑↑↑↑↑↑↑↑↑↑↑↑↑↑↑↑↑

_______ _ _ _ _——

↑↑↑↑↑↑ / | ↑

↓ 空气能源_ _←冷媒|_____ V | ↑

→ | ↑ ↑ ↑ ↑ ↑

—热气流—→|____ ↑ ↑ ↑ ↑

解读：

1. 冷媒循环：系统内的冷媒负责传递热能。冷媒在压缩机的作用下，从蒸发器中吸收热量，然后通过冷凝器释放热量。

2. 空气能源：该系统的主要能源为空气能，通过与室外的空气进行热交换，将能量转化为热能供暖使用。

3. 蒸发器：冷气流通过蒸发器，与冷媒进行热交换，将热量吸收。

4. 冷凝器：冷媒通过压缩机压缩后，通过冷凝器释放热量，热气流从冷凝器输出。

5. 热气流：热气流通过风道系统将热能传递到室内各个区域，供暖使用。

6. 循环气流：系统内的气流通过风道循环往复，实现热能的传递和分配。

7. 换气管道：系统中还包括了换气管道，通过该管道将室外新鲜空气引入室内，并排出室内的污浊空气，保证室内空气的新

鲜和循环。

通过上述循环气流供暖系统示意图，可以清楚地了解空气能供暖系统的工作原理。

空气能热水器工作原理

空气能热水器是一种环保、能源高效的热水供应设备，它采用空气

能源转换技术，利用空气中的能量来加热水。本文将详细介绍空气能

热水器的工作原理，并探讨其优势和适用场景。

一、工作原理

空气能热水器的工作原理主要分为以下几个步骤：

1. 空气吸热：空气能热水器通过空气采集器吸收周围空气中的热能。空气采集器一般位于室外，利用流经其中的空气将其热能传递到制冷

剂中。

2. 制冷剂压缩：吸热完成后的制冷剂被压缩成高温高压气体。这一

过程需要通过压缩机完成，使制冷剂的温度迅速升高。

3. 制热：高温高压制冷剂进入热交换器，与冷水管路中的水进行热

交换。制冷剂的高温热能被传递给冷水，使冷水迅速升温。

4. 冷凝：与冷水发生热交换后，制冷剂的温度下降并变成低温低压

状态。此时，制冷剂流入蒸发器，准备接收新一轮的热能。

5. 再循环：制冷剂经过蒸发器进行蒸发，再次吸收空气中的热能。

此时，制冷剂变成低温低压气体，重新回到压缩机，开始新一轮的循环。

通过上述循环过程，空气能热水器能将空气中的低品温度转化为高

温的热水，实现热能的利用和水的加热。

二、优势与适用场景

1. 环保节能：空气能热水器利用环境空气中的热能进行加热，不产

生废气和废水。相比传统的燃气热水器和电热水器，它具有更低的能

源消耗和排放，有利于减少对环境的污染。

2. 高效经济：空气能热水器在能源利用效率上表现出色，其热泵技

术能够将环境空气中的低温热能迅速转化为热水，能源利用率可达到200%以上。同时，由于不需要燃料供应，使用成本相对较低。

3. 安全可靠：相比燃气热水器，空气能热水器没有明火和煤气泄漏

空气能热水器工作原理及图解法

空气能热水器是一种利用空气中的热能来加热水的设备，它在节能环保方面具

有显著的优势。那么，空气能热水器是如何工作的呢？接下来，我们将从工作原理和图解法两个方面来详细介绍。

首先，我们来了解一下空气能热水器的工作原理。空气能热水器利用空气中的

热能来加热水，其工作原理类似于空调的工作原理。它通过蒸发冷凝循环来实现加热水的目的。具体来说，空气能热水器内部装有一个蒸发器和一个冷凝器，蒸发器吸收空气中的热能，使制冷剂蒸发并吸收热量，然后将热量释放到水中，使水温升高。而冷凝器则将制冷剂冷凝成液体，重新循环使用。通过这样的循环过程，空气能热水器能够将空气中的热能转化为热水，实现了能源的有效利用。

接下来，我们来看一下空气能热水器的图解法。如图所示，空气能热水器内部

包括蒸发器、压缩机、冷凝器和膨胀阀等组件。空气能热水器的工作过程可以分为四个步骤，蒸发、压缩、冷凝和膨胀。首先，制冷剂在蒸发器中吸收空气中的热能，蒸发成气态。然后，经过压缩机的压缩，制冷剂的温度和压力均升高。接着，制冷剂在冷凝器中释放热量，冷凝成液态。最后，制冷剂通过膨胀阀减压，回到蒸发器中重新循环使用。通过这样的循环过程，空气能热水器能够不断地将空气中的热能转化为热水，实现了热水的供应。

综上所述，空气能热水器利用空气中的热能来加热水，其工作原理和图解法都

比较清晰明了。通过对空气能热水器的工作原理和图解法进行了解，我们不仅能更好地使用空气能热水器，还能更好地发挥其节能环保的优势，为环保节能事业做出自己的贡献。希望本文的介绍能够对大家有所帮助，谢谢！

空气能热水器的工作原理

空气能热水器是一种利用空气中的热能来加热水的设备。它的工作原理主要包括以下几个步骤：

1. 空气吸收热能：空气能热水器通过机械或电动方式将外界的空气吸入，经过热交换器来吸收空气中的热能。

2. 压缩制冷：吸收到的空气中的热能经过传递给压缩机。压缩机会将空气压缩和增压，使其温度更高，并转化为高温高压气体。

3. 换热：高温高压气体进入换热器，与冷却剂进行热交换。在这个过程中，高温高压气体的温度下降，冷却剂吸收热能并增加温度。

4. 膨胀制热：冷却剂进入膨胀阀，通过减压和膨胀的过程，冷却剂的温度进一步下降。此时，冷却剂成为低温低压气体。

5. 再次换热：低温低压气体再次进入换热器，与从外界吸入的新鲜空气进行热交换。通过这一过程，吸入的空气得到加热，同时冷却剂被加热。

6. 加热水：通过循环泵或水泵，冷却剂中的热能传递给水管内的水，将水加热。

通过这种工作原理，空气能热水器能够利用环境中的热能来加

热水，从而实现供暖和热水的需求。这种设备具有环保、节能的特点，逐渐成为人们家庭生活中的常用设备之一。

空气能热水器工作原理

空气能热水器是一种利用空气能热泵技术将空气中的热量转移到水

中的设备。它在家庭和商业应用中越来越受欢迎，因为它具有高效、

环保和节能的特点。下面将详细介绍空气能热水器的工作原理。

一、蒸发器

空气能热水器的蒸发器是其工作的核心组件。蒸发器内部充满了低

温低压的制冷剂，通常为R134a等环保制冷剂。当空气经过蒸发器时，制冷剂吸收空气中的热量，将空气的温度降低，自身变为高温高压气体。

二、压缩机

经过蒸发器后，制冷剂变成高温高压气体进入压缩机。压缩机是将

制冷剂的温度和压力提高的关键组件。它会将制冷剂压缩成高温高压

气体，使其能够释放更多的热量。

三、冷凝器

高温高压的制冷剂通过冷凝器，与水进行热交换。冷凝器内部有一

组热交换管道，水从中通过，同时制冷剂释放的热量被传递给水，使

水的温度升高。制冷剂在冷凝器中冷却并变成液体状态。

四、膨胀阀

冷凝器后，制冷剂进入膨胀阀，在此处压力得到降低。膨胀阀起到

减压和调节制冷剂流量的作用，使制冷剂能够再次进入蒸发器，完成

整个循环过程。

通过上述循环过程，空气能热水器能够将空气中的热量转移给水，

使水温升高，供人们进行洗澡、洗涤等生活热水需求。与传统热水器

相比，空气能热水器的优点在于：

1. 高效节能：空气能热水器通过从空气中吸收热量，能够将每单位

能量利用得更加高效。相比电热水器，它能节省约70%的能源消耗。

2. 环保低碳：由于空气能热水器不使用化石燃料，不会产生二氧化

碳等有害气体的排放，对环境的污染较小，符合可持续发展的要求。

3. 安全可靠：空气能热水器不使用明火，没有燃烧的过程，避免了

细说空气能热水器工作原理（图解）

根据卡诺顿循环原理图解进行能量的转换

四大部件分别为，压缩机，冷凝器，节流阀，蒸发器。

低压气态工质进入压缩机，经过压缩成为高温高压气体，这时工质沸点随压力升高也升高（就像水在海平面烧开时温度最高的性质一样)。高沸点的工质进入冷凝器开始液化，这时工质放出热量，变成液体。接下来在进入蒸发器前先经过节流阀，节流阀又使工质压力降低，压力降低的工质在蒸发器中又开始蒸发，这时工质吸收热量，又变为低压的气体。再进入压缩机，冷媒就这样一直循环下去。

下面我们来看科霖空气能热水器，热泵机组工作原理图：

科霖空气能热水器热泵热水机组工作原理图空气能热水器热地暖机组工作原理图

空气能热泵热水器工作原理图

科霖空气能热水器家用机工作原理图（配水箱）

家用空气能热水器工作原理图1

科霖家用空气能热水器工作原理详解（彩图）

家庭中央热水工作原理图

空气能热水器家庭中央热水工作原理图

从上面的图片可以看出空气能热水器的工作原理就是通过空气能热水器组的通电工作，将周围环境的热量吸收到换热器上，通过换热器，将热量通过热传递原理将热量传递到水里，将水进行加热，达到加热的作用，这就是空气能热水器的加热工作原理。

空气源热水器工作原理图(1)

盘管Biblioteka Baidu度探头环境温度探头
节流系统带有毛细管和单向阀（工程机带电子膨胀阀）
华帝空气能热水器冷媒循环系统图
排气温度探头连接复合压力表（雪种表）
高温高压气体
高压保护器
压力高于3.0 Mpa,自动断开；压力回落并低于2.5 Mpa，自动闭合。
通过雪种表进行抽真空，加冷媒。
A
压缩机从蒸发器中吸入低温低压的气体冷媒，通过压缩机做功，使冷媒压缩成高温高压的气体冷媒。
四通换向阀
高温高压气体
B C D
空气能制热过程：A 冷媒流动方向 C 除霜、制冷过程：A 冷媒流动方向 B B D C D
三通截止阀
五公厘内六角可调阀芯
水箱温度探头
高温高压气体
家用型保温水箱（带盘管）
主机蒸发器
低温低压气体被节流的液体冷媒，流出毛细管后，瞬间气化成低温低压的气体，在蒸发器中通过风扇的作用，冷媒吸收空气中的热量后温度升高，又被吸入压缩机中压缩。低温低压气体
压缩机
低压保护器
压力低于0.05 Mpa,自动断开；压力回升并高于0.15 Mpa，自动闭合。
过滤器
带滤网
节流系统
冷凝后的高压冷媒，高压液体经过毛细管时被节流次高温降压，液体冷媒的温度下降，压力降低。带滤网流入蒸发器并气化。

空气能热水器工作原理

空气能热水器是利用空气中的热能来加热水的一种设备。它的工作原理可以分为四个步骤。

首先，空气能热水器的内部安装了一个蒸发器，该蒸发器里面充满了低温的制冷剂，一般为氟利昂。

第二步，当空气经过蒸发器时，制冷剂吸收了空气中的热能，并因此而蒸发成为气体。

第三步，蒸发的制冷剂会经过一个压缩机，被压缩成高温高压的气体，并进入到一个换热器中。

第四步，制冷剂热交换器中的高温气体会释放热量给水箱中的水，将水加热。而此时的制冷剂，则因为释放热量而冷却成为液体。

整个循环过程中，制冷剂在蒸发器和换热器之间不断循环，以吸收、压缩和释放热量的方式将空气中的热能传递给水，从而实现热水的加热。

需要注意的是，空气能热水器需要依赖外部的空气温度来进行加热，因此在低温环境下，其效果可能会受到影响。此外，空气能热水器相较于传统的热水器具有节能环保的优势，因为它利用了空气中的热能而不需要额外消耗燃料。

空气能热水器的工作原理

空气能热水器是一种利用环境空气中的热能来热水的装置，其原理简

单易懂，可以有效地减少供水热水锅之间的能量损失。

一、空气能热水器的原理

1、热量传输过程

空气能热水器的热量传输原理是利用一种叫做“金属熔体”的技术，其

中金属熔体包含有大量的暖气，藉由熔体的释放，金属表面暴露出来，暖气就可以传输到热水器中，转换为热水。

2、保护机制

空气能热水器内部还有一个保护机制，可以防止过量的金属熔体聚集

在一起，达到自动控制的功能。

3、能量回收

空气能热水器还集成了一种能量回收系统，它可以自动将空气能热水

器中的热量进行回收，以减少能量损失。

二、工作原理

（1）室外空气进气口

首先，空气进入热水器的室外进气口，并在冷却的同时，被供水锅里

卷取的空气平衡器中受到冻结处理。

（2）墙壁暖气循环

其次，将进入到墙壁暖气循环系统中，利用电机带动以及可以暂时停止工作的大叶风机，将空气从室外进入，经过重叠式换热的空气换热器后，进入适宜温度的空气释放口。

（3）送风及风湿除湿

然后，将空气从适宜温度的空气释放口中进行送风，最终直接传入封闭室中，并准备经过风湿除湿器进行除湿，以期达到更加理想的温度平衡。

（4）回收暖气

最后，金属熔体将聚集在一起，从暖气释放口处通过回收暖气系统进入热水器中，即完成了空气能热水器中的热量传输，从而获得清洁的热水供应。

空气能热水器原理图

空气能热水器是一种利用空气中的热能来加热水的设备，它的原理图如下所示：

1. 空气吸收。

空气能热水器首先通过风扇将室外空气吸入设备内部，利用空气中的热能来进行加热。这一步是整个加热过程的起点，也是最关键的一步。

2. 空气压缩。

吸入的空气经过滤网去除杂质后，进入压缩机进行压缩。在这个过程中，空气的体积减小，同时温度也随之上升。这样就使得空气中的热能得以集中，为后续的加热提供了条件。

3. 空气加热。

经过压缩的空气进入蒸发器，与其中的循环工质进行热交换，使得工质蒸发吸收热量。而空气本身则在这一过程中被冷却，温度

下降。这样，热能就被转移到了工质中，实现了空气对水的加热。

4. 循环往复。

经过热交换后的工质进入压缩机再次进行压缩，形成循环。而冷却的空气则被排出设备，继续循环利用。这样，空气能热水器就能持续不断地为水加热，实现了高效、节能的加热效果。

通过以上原理图，我们可以清晰地了解空气能热水器的工作原理。它利用空气中的热能来加热水，不仅节能环保，而且在使用过程中也能为用户带来舒适的体验。因此，空气能热水器在现代家庭中越来越受到欢迎，成为一种理想的热水供应设备。

总的来说，空气能热水器的原理图清晰地展示了其工作过程，帮助人们更好地理解这一设备的工作原理和优势。希望本文所述内容能够对您有所帮助，让您对空气能热水器有更深入的了解。

空气能热水器工作原理及图解

空气能热水器顾名思义就是通过收集空气中的热能把冷水加热的热水器，目前家用空气能热水器出水温度在55摄氏度范围内，可满足洗浴用水要求。空气怎么将水加热的呢？众所周知，空气是存在热能，由太阳光辐射产生，受季节影响气温变化较大，也会影响到空气能热水器的工作效率。一般而言，在平均气温20摄氏度地区使用，消耗一度电即可产生3~4KW热量，比传统电热水器、燃气热水器都要节能。那么，空气能热水器是如何利用空气中的热量，把冷水加热的呢？下面我们就一起来看看空气能热水器工作原理吧！

简单来说，空气能热水器工作原理就是采用空气能热泵吸热原理，吸收空气中的热量，然后将热量传递到保温水箱中，水箱中的水吸收热量之后，温度就会升高。虽然简单地了解了空气能热水器的工作原理，相信你对空气能热水器如何实现将空气能转化为热能，并将水加热的原理也很感兴趣吧！下面我们就从专业的角度来讲解一下空气能热水器的工作原理。

相信大家都了解空调，空调制冷的同时主机排出的是热风，而空气能热水器制取热水排出的是冷风，工作原理相反，也就是学术界说的逆卡诺循环原理。热泵压缩机把低温低压气态冷媒转换成高压高温气态，压缩机压缩功能转化的热量为Q1，高温高压的气态冷媒与水进行热交换，高压的冷媒在常温下被冷却、冷凝为液态。这过程中，冷媒放出热量用来加热水，使水升温变成热水。水吸收的热为Q3，高压液态冷媒通过膨胀阀减压，压力下降，回到比外界低的温度，具有吸热蒸发的能力。低温低压的液态冷媒经过蒸发器（空气热交换器）吸收空气中的热量自身蒸发，由液态变为气态，冷媒从空气中吸收的热为Q2。吸收了热量的冷媒变成低温低压气体，再由压缩机吸入进行压缩，如此往复循环，不断地从空气中吸热，而在水侧换热器放热，制取热水。这个循环过程由空气能热泵（主机）机组来完成。空气能热泵作为高效集热并转移热量的系统装置，可以把压缩机所消耗的电力

空气能热水器工作原理

在生活中，热水器是最常用的家庭电器之一。它不仅改善了生活条件，也提升了生活的质量。

其中空气能热水器以高效节能深受用户的青睐，所以很多家庭都安装了空气能热水器。

在日常使用中，操作不当或者使用年限过长都会导致热水器出现问题，如果了解它的工作原理，检修的时候也会相对简单。接下来介绍下空气能热水器的工作原理。

空气能热水器的工作就是将空气中的热能收集起来对冷水加热。采用的是空气能热泵吸热原理，吸收空气中的热量，然后将热量传递到保温水箱中，水箱中的水吸收热量之后，温度就会升高。

首先，热泵压缩机把低温低压气态冷媒转换成高压高温气态，然后高温高压的气态冷媒与水进行热交换，高压的冷媒就会被常温水冷却、冷凝为液态。这过程中，冷媒放出热量用来加热水，使水升温变成热水。

高压液态冷媒通过膨胀阀减压，压力下降，回到比外界低的温度，具有吸热蒸发的能力。低温低压的液态冷媒经过蒸发器（空气热交换器）吸收空气中的热量自身蒸发，由液态变为气态，吸收了热量的冷媒变成低温低压气体，再由压缩机吸入进行压缩，如此往复循环，不断地从空气中吸热，而在水侧换热器放热，制取热水。

以上就是气能热水器的工作原理。空气能热水器以它独特的制热水原理，达到节能效率高的特点。相对于电热水器来说，能够最大程度上避免漏电的情况，同时也不会出现燃气热水器燃气泄漏的情况。
