晶振检验标准
晶振怎么测量好坏
怎么测量晶振好坏
晶振是现代电子技术中常用的元器件之一，因此如何判断晶振的好坏成为了电子工程师需要掌握的重要技能之一。
本文将介绍一些简单的方法，帮助大家判断晶振的好坏。
一、外观检查首先，我们可以通过外观检查来初步判断晶振的好坏。
正常的晶振外观应该是整齐、光滑、无裂纹、无氧化等现象。
如果晶振外观不整齐，表面有明显的划痕或者裂纹，那么这个晶振很可能已经损坏了。
另外，如果晶振表面有明显的氧化现象，那么也说明晶振可能已经老化或者损坏。
二：ABA （交叉验证）测试，看问题是否随晶体
三、测量阻抗,我们还可以通过测量晶振的阻抗来判断其好坏。
对于YXC的晶振来说，测试晶振单体信号脚1，3对地脚有没有短路，正常的是开路，在电路板上表现为阻抗很大，通常是几MΩ左右，判断为正常
四、测量输出波形其次，我们可以通过测量晶振的输出波形来判断晶振的好坏。
一般来说，晶振的输出波形应该是正弦波或者方波。
如果晶振输出的波形不是正弦波或者方波，而是一些奇怪的波形，那么就说明晶振可能已经损坏了。
此外，如果晶振输出的波形幅值过小或者过大，也说明晶振可能存在问题或者是在电路上的匹配性不好，需要重新评估匹配电路，需要注意的是KHZ有时需要使用其他专业设备来判断是否起振。
五、在电路板上不起振，更换电容或者去掉电容看是否会重新出现波形，最后，如果以上方法都不能确定晶振的好坏，那么就说明原来的晶振存在问题。
总结以上是几种常用的判断晶振好坏的方法，我们可以根据实际情况选择合适的方法来判断晶振的好坏。
在实际工作中，我们应该注意保护好晶振，避免机械损伤、静电击穿等情况的发生，以确保电路的稳定性和性能。

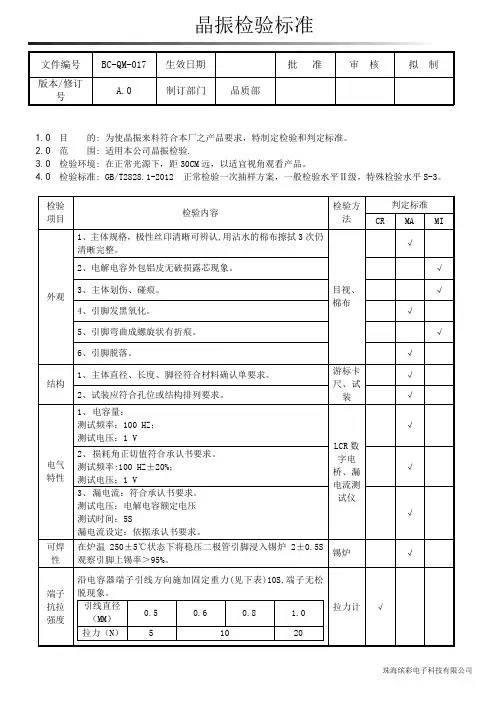

晶振检验标准
√
压力释放
在电解电容两端施加反向电压，电容器的底部防爆装置应打开，无爆炸燃烧。
施加反向电压为电解电容额定电压。
耐压测试仪
√
备注：1、可焊性按每批次10PCS抽取。
2、高温储存试验，耐久性、耐浪涌电压、压力释放，端子抗拉强度试验按5批次作一次抽取实验（数量5PCS）。
游标卡尺、试装
√
2、试装应符合孔位或结构排列要求。
√
电气特性
1、电容量：
测试频率：100HZ；
测试电压：1V
LCR数字电桥、漏电流测试仪
√
2、损耗角正切值符合承认书要求。
测试频率:100HZ±20%；
测试电压：1V
√
3、漏电流：符合承认书要求。
测试电压：电解电容额定电压
测试时间：5S
漏电流设定：依据承认书要求。
检验项目
检验内容
检验方法
判定标准
CR
MA
MI
外观
1、主体规格，极性丝印清晰可辨认,用沾水的棉布擦拭3次仍清晰完整。
目视、棉布
√
2、电解电容外包铝皮无破损露芯现象。
√
3、主体划伤、碰痕。
√
4、引脚发黑氧化。
√
5、引脚弯曲成螺旋状有折痕。
√
6、引脚脱落。
√
结构
1、主体直径、长度、脚径符合材料确认单要求。
a、漏电流不大于原规定值
b、损耗角正切值不大于原规定值2倍。
c、容量变化率不超过30%。
电烤箱、LCR数字电桥、漏电流测试仪
√
耐浪涌电压
取浪涌电压为1.15Ur(额定电压)，电容器应承受浪涌电压100次冲击，每次冲击时间为充电5S，放电30S，无击穿现象且：
晶振好坏的判定方法
晶振好坏的判定方法晶振是现代电子设备中常用的一种元器件，它具有稳定输出频率的特点，因此在数字电路、计算机、通信等领域得到广泛应用。
那么如何判定一个晶振的好坏呢？下面就介绍几种晶振好坏的判定方法。
1. 观察晶振外观和标识晶振一般有明显的型号、频率等标识，这些标识应清晰可见，没有模糊或掉色现象。
此外，晶振的体积、形状、引脚排列等方面也应符合规格要求。
如果外观和标识存在问题，那么很可能是质量不好的产品。
2. 用万用表测试参数用万用表测试晶振的参数如频率、阻抗、寄生电容等，这些参数的测量值应该在规定范围内。
如果测量值过大或过小，就说明晶振质量有问题。
特别注意的是，万用表测试时应选择合适的档位防止烧毁。
3. 应用软件测试在实际应用中，可以使用适当的测试软件对晶振进行测试。
例如，可以用示波器观察晶振产生的波形是否稳定、周期是否准确；也可以使用频率计测量晶振输出的频率是否稳定等。
如果测试结果不符合要求，说明晶振有问题。
4. 参考经验在行业内，有一些经验可以用来判断晶振的好坏。
例如，看晶振品牌是否有口碑，看晶振的产地和生产厂家是否有认证等。
这些信息可以从官方网站、相关论坛等渠道获取。
总之，判断晶振是否好坏需要综合考虑多方面因素，同时需要具备一定的专业知识和实践经验。
如果不确定自己的判断结果，可以向专业人士咨询。
晶振的好坏直接影响到整个电路的稳定性，因此在使用晶振时需要对其质量进行判断。
以下详细介绍几种判断方法：1. 观察晶振外观和标识在购买晶振时，首先要仔细观察晶振的外观和标识。
晶振一般有明显的型号、频率等标识，这些标识应清晰可见，没有模糊或掉色现象。
此外，晶振的体积、形状、引脚排列等方面也应符合规格要求。
如果外观和标识存在问题，那么很可能是质量不好的产品。
2. 用万用表测试参数用万用表测试晶振的参数也是一种常见的判断方法。
万用表测试时可以选择阻抗档、电容档或者电压档进行测试。
测试晶振的频率、阻抗、寄生电容等，这些参数的测量值应该在规定范围内。

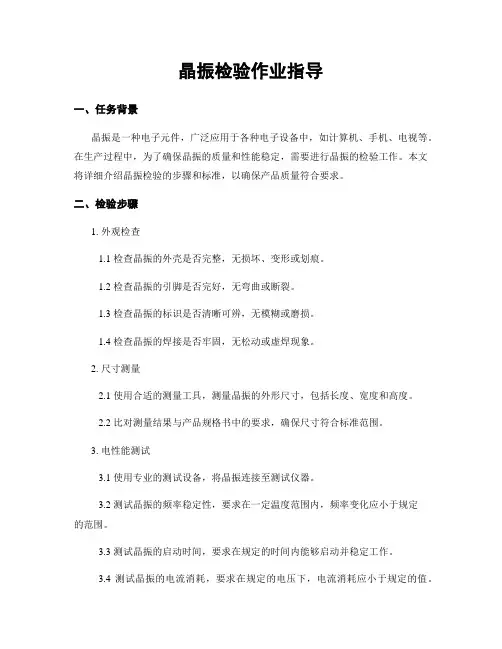

晶振检验作业指导
晶振检验作业指导一、任务背景晶振是一种电子元件，广泛应用于各种电子设备中，如计算机、手机、电视等。
在生产过程中，为了确保晶振的质量和性能稳定，需要进行晶振的检验工作。
本文将详细介绍晶振检验的步骤和标准，以确保产品质量符合要求。
二、检验步骤1. 外观检查1.1 检查晶振的外壳是否完整，无损坏、变形或划痕。
1.2 检查晶振的引脚是否完好，无弯曲或断裂。
1.3 检查晶振的标识是否清晰可辨，无模糊或磨损。
1.4 检查晶振的焊接是否牢固，无松动或虚焊现象。
2. 尺寸测量2.1 使用合适的测量工具，测量晶振的外形尺寸，包括长度、宽度和高度。
2.2 比对测量结果与产品规格书中的要求，确保尺寸符合标准范围。
3. 电性能测试3.1 使用专业的测试设备，将晶振连接至测试仪器。
3.2 测试晶振的频率稳定性，要求在一定温度范围内，频率变化应小于规定的范围。
3.3 测试晶振的启动时间，要求在规定的时间内能够启动并稳定工作。
3.4 测试晶振的电流消耗，要求在规定的电压下，电流消耗应小于规定的值。
4. 环境适应性测试4.1 将晶振放置在高温环境中，如70℃，持续一定时间，观察晶振的性能是否受影响。
4.2 将晶振放置在低温环境中，如-40℃，持续一定时间，观察晶振的性能是否受影响。
4.3 将晶振放置在高湿度环境中，如85%RH，持续一定时间，观察晶振的性能是否受影响。
4.4 将晶振放置在低湿度环境中，如10%RH，持续一定时间，观察晶振的性能是否受影响。
5. 可靠性测试5.1 使用可靠性测试设备，对晶振进行长时间的工作测试，如连续工作1000小时。
5.2 观察晶振在测试期间是否出现异常情况，如频率波动、启动困难等。
5.3 根据测试结果评估晶振的可靠性，确保其在实际使用中能够稳定工作。
三、检验标准1. 外观检查标准1.1 晶振外壳应完整，无损坏、变形或划痕。
1.2 晶振引脚应完好，无弯曲或断裂。
1.3 晶振标识应清晰可辨，无模糊或磨损。

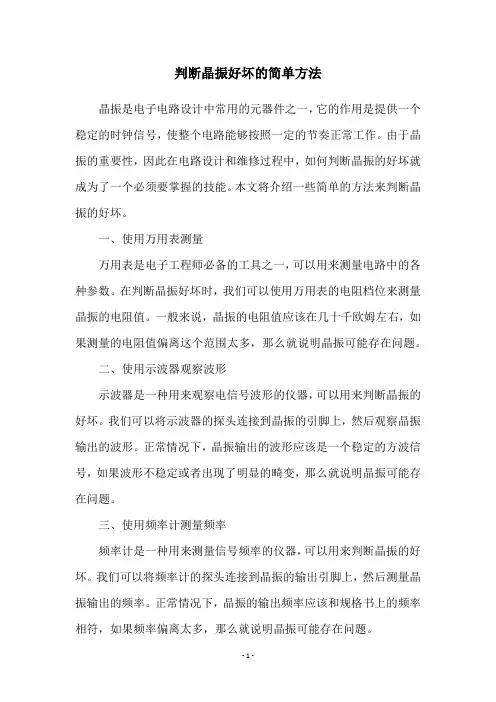

判断晶振好坏的简单方法
判断晶振好坏的简单方法晶振是电子电路设计中常用的元器件之一，它的作用是提供一个稳定的时钟信号，使整个电路能够按照一定的节奏正常工作。
由于晶振的重要性，因此在电路设计和维修过程中，如何判断晶振的好坏就成为了一个必须要掌握的技能。
本文将介绍一些简单的方法来判断晶振的好坏。
一、使用万用表测量万用表是电子工程师必备的工具之一，可以用来测量电路中的各种参数。
在判断晶振好坏时，我们可以使用万用表的电阻档位来测量晶振的电阻值。
一般来说，晶振的电阻值应该在几十千欧姆左右，如果测量的电阻值偏离这个范围太多，那么就说明晶振可能存在问题。
二、使用示波器观察波形示波器是一种用来观察电信号波形的仪器，可以用来判断晶振的好坏。
我们可以将示波器的探头连接到晶振的引脚上，然后观察晶振输出的波形。
正常情况下，晶振输出的波形应该是一个稳定的方波信号，如果波形不稳定或者出现了明显的畸变，那么就说明晶振可能存在问题。
三、使用频率计测量频率频率计是一种用来测量信号频率的仪器，可以用来判断晶振的好坏。
我们可以将频率计的探头连接到晶振的输出引脚上，然后测量晶振输出的频率。
正常情况下，晶振的输出频率应该和规格书上的频率相符，如果频率偏离太多，那么就说明晶振可能存在问题。
四、使用电容测量电容值晶振内部一般会有一个或多个电容，这些电容对晶振的正常工作起着重要的作用。
在判断晶振好坏时，我们可以使用电容表来测量晶振内部的电容值。
如果测量的电容值偏离规格书上的值太多，那么就说明晶振可能存在问题。
五、使用烙铁短接晶振这是一种比较极端的方法，需要注意安全。
我们可以使用烙铁将晶振的两个引脚短接在一起，然后观察电路的反应。
如果电路无法正常工作，那么就说明晶振可能存在问题。
总之，以上这些方法都可以用来判断晶振的好坏，但是每种方法都有其局限性和风险，需要根据具体情况选择合适的方法。
此外，判断晶振的好坏需要一定的专业知识和经验，如果没有足够的技术水平，最好不要随意尝试，以免造成不必要的损失。
晶振检验作业指导
晶振检验作业指导一、背景介绍晶振是一种用于产生稳定频率的元件，广泛应用于电子设备中，例如计算机、手机、电视等。
为了确保晶振的质量和性能稳定，需要进行晶振的检验工作。
本文将详细介绍晶振检验的步骤和标准，以确保产品质量和性能。
二、晶振检验步骤1. 外观检查首先，对晶振进行外观检查，包括检查外壳是否完整、无损坏、无划痕等。
同时，还需要检查引脚的焊接是否牢固，没有松动或者断裂。
2. 参数测量接下来，对晶振的参数进行测量。
常见的参数包括频率、频率稳定度、谐振电阻等。
使用频率计等仪器进行测量，并记录测量结果。
3. 温度特性测试晶振的频率受温度影响较大，因此需要进行温度特性测试。
将晶振置于不同温度环境中，例如高温、低温等，测量晶振的频率变化情况。
4. 震动测试晶振在运输和使用过程中可能会受到震动的影响，因此需要进行震动测试。
将晶振置于震动台上，进行不同频率和幅度的震动，观察晶振的性能是否受到影响。
5. 寿命测试晶振的寿命是指其在正常使用条件下的可靠运行时间。
通过对晶振进行长时间运行测试，观察其性能是否稳定，并记录运行时间。
6. 其他测试根据实际需要，还可以进行其他测试，例如抗干扰性能测试、电磁兼容性测试等，以确保晶振在各种环境下都能正常工作。
三、晶振检验标准1. 外观标准外壳应完整，无损坏、划痕等。
引脚焊接应牢固，无松动或断裂。
2. 参数标准频率应符合产品规格要求，频率稳定度应在允许范围内。
谐振电阻应符合产品规格要求。
3. 温度特性标准晶振的频率变化应在允许范围内，温度系数应符合产品规格要求。
4. 震动标准晶振在不同频率和幅度的震动下，应能正常工作，无异常现象。
5. 寿命标准晶振应能在规定的寿命范围内正常工作，性能稳定。
6. 其他标准根据产品的具体要求，进行相应的测试，并根据产品规格进行评定。
四、检验记录和报告在进行晶振检验时，需要详细记录每一项测试的结果和数据。
同时，还需要编写检验报告，包括晶振的型号、批号、检验日期、检验员等信息，以及每一项测试的结果和评定。
晶振测试标准
晶振测试标准
晶振（晶体振荡器）是电子设备中常用的一种时钟源，它的主要功能是产生稳定和精确的时钟信号。
晶振的测试标准主要涉及到其频率的稳定性、准确度、温度系数、负载电容等因素。
1. 频率稳定性：这是晶振最重要的性能指标之一，通常用频率的长期漂移来衡量。
好的晶振其频率稳定性应该在每年小于100ppm（百万分比一）。
2. 频率准确度：这是衡量晶振频率与标称值差异的指标，常用的单位是ppm。
好的晶振其频率准确度应该在±50ppm以内。
3. 温度系数：这是衡量晶振频率随温度变化量的指标，常用的单位是ppm/摄氏度。
好的晶振其温度系数应该在每年小于100ppm/摄氏度。
4. 负载电容：这是衡量晶振带负载能力的指标，常用的单位是pf。
好的晶振其负载电容应该在100pf以内。
5. 电压温度系数：这是衡量晶振电压变化时频率变化的指标，常用的单位是ppm/摄氏度。
好的晶振其电压温度系数应该在每年小于100ppm/摄氏度。
以上这些指标都是在特定的测试条件下测得的，具体的测试标准和方法可以参考国际电工委员会（IEC）的标准或者其他相关的国家标准。
晶振检验作业指导
晶振检验作业指导引言概述：晶振是电子设备中常见的元器件之一，它在电路中起到提供时钟信号的作用。
为了保证电子设备的正常运行，晶振的质量必须得到有效的检验。
本文将为大家提供晶振检验的作业指导，以匡助读者了解晶振的检验方法和步骤。
一、晶振外观检验1.1 外观检查首先，检查晶振的外观是否完好无损。
观察晶振的外壳是否有明显的划痕、变形或者裂纹等物理损伤。
同时，还需要检查晶振引脚的焊接是否坚固，没有松动或者断裂现象。
1.2 标识检查在外观检查的基础上，还需要核对晶振上的标识信息。
包括晶振的型号、频率、生产批号等信息是否与规格书或者标签一致。
如果发现标识信息有误或者含糊不清，需要及时与供应商联系确认。
1.3 清洁检查晶振表面的灰尘、污渍等杂质会对其性能产生一定的影响，因此需要进行清洁检查。
使用干净的棉布或者专用清洁剂轻轻擦拭晶振表面，确保其表面干净整洁。
二、晶振电性能检验2.1 频率测量晶振的频率是其最重要的性能指标之一，需要通过频率测量仪器进行检验。
将晶振引脚正确连接到频率测量仪器上，按照设备操作手册的要求进行测量。
确保测量结果与晶振规格书中的频率范围一致。
2.2 电流测量晶振的电流消耗也是其重要的电性能指标之一。
通过连接电流表在晶振的供电电路中进行测量，确保晶振的电流消耗在规定范围内。
如果发现电流异常，可能是晶振存在故障或者供电电路存在问题。
2.3 相位噪声测量相位噪声是指晶振输出信号中存在的随机相位偏移，对某些应用场景可能会产生影响。
使用相位噪声测量仪器对晶振进行检验，确保其相位噪声在规定范围内。
三、晶振可靠性检验3.1 温度循环测试晶振在不同温度环境下的性能稳定性是其可靠性的重要指标之一。
通过将晶振放置在高温和低温环境中进行循环测试，观察晶振在温度变化下的性能表现。
3.2 振动测试振动环境对晶振的可靠性也有一定的影响。
通过将晶振进行振动测试，观察晶振在振动环境下的性能表现，确保其能够正常工作。
3.3 寿命测试晶振的寿命是指其在特定工作条件下能够正常工作的时间。
晶振进货检验规范
晶振进货检验规范
晶振作为电子电路中的重要组成部分，其稳定性和精度直接影响到整个电路和产品的性能。
因此，在进货时要进行严格的检验和测试，才能确保晶振的质量和可靠性。
本文将介绍晶振进货检验规范，帮助大家更好地采购和使用晶振。
一、外观品质检验
1. 晶片外观：应无裂纹、凸起、凹陷、污渍、划痕等表面缺陷，金属引脚应直、匀、对称、无扭曲、错位、弯曲及接触疏松现象。
2. 铝壳外观：应无破损、裂纹、变形等表面缺陷，标记清晰、无掉色现象。
3. 整体外观：晶片与铝壳相结合紧密，铝壳与引线连接牢固。
二、尺寸和性能检验
1. 晶片尺寸：使用显微镜等仪器测量晶片尺寸，应与生产厂家提供的产品规格一致。
2. 引脚尺寸：使用千分尺等测量工具测量引脚尺寸，应与产品规格一致。
3. 频率测量：使用频率计等测量仪器对晶振进行频率测量，检查其频率是否符合产品规格要求。
4. 静电保护性能测试：使用静电放电测试仪对晶振进行静电放电测试，检查其静电保护性能是否符合要求。
5. 抗振动性能测试：使用振动台等仪器对晶振进行抗振动性能测试，检查其是否符合产品规格要求。
6. 工作温度范围测试：使用恒温箱等温度控制设备对晶振进行工作温度范围测试，检查其是否符合产品规格要求。
三、其他检验
1. 包装检验：检查晶振的包装是否完好无损，是否符合产品规格要求。
2. 产品质量证明文件检验：检查产品质量证明文件是否齐全、完整、真实、准确。
以上就是晶振进货检验规范的内容，希望能对大家有所帮助。
在进货时，尽量选择正规的生产厂家和供应商，确保晶振产品的质量和可靠性，以提高产品的性能和稳
定性。
晶振的检测方法与技巧
晶振的检测方法与技巧
晶振好坏的区分，时常让初学者挠头。
晶振的个头比较小，但是在主板上起的作用不小，因此晶振的检测是主板维修非常重要的环节。
如何判断检测晶振的好坏呢？下面简单的介绍下检测晶振好坏的方法与技巧：
1、用万用表(R×10k挡)测晶振两端的电阻值，若为无穷大，说明晶振无短路或漏电；再将试电笔插入市电插孔内，用手指捏住晶振的任一引脚，将另一引脚碰触试电笔顶端的金属部分，若试电笔氖泡发红，说明晶振是好的；若氖泡不亮，则说明晶振损坏。
2、用数字电容表（或数字万用表的电容档）测量其电容，一般损坏的晶振容量明显减小（不同的晶振其正常容量具有一定的范围）
3、贴近耳朵轻摇，有声音就一定是坏的（内部的晶体已经碎了，还能用的话频率也变了）
4、测试输出脚电压。
一般正常情况下，大约是电源电压的一半。
因为输出的是正弦波（峰峰值接近源电压），用万用表测试时，就差不多是一半啦。
5、用代换法或示波器测量。
那么如何用万用表测量晶振是否起
振？可以用万用表测量晶振两个引脚电压是否是芯片工作电压的一半，比如工作电压是5V则测出的是否是2.5V左右。
另外如果用镊子碰晶体另外一个脚，这个电压有明显变化，证明是起振了的。
小窍门：就是弄一节1.5V的电池接在晶振的两端把晶振放到耳边仔细的听，当听到哒哒的声音那就说明它起振了，就是好的嘛！。
晶振检验作业指导
晶振检验作业指导引言概述：晶振是电子产品中常用的元器件之一，其稳定性和精确度直接影响到整个电子产品的性能。
因此，在生产过程中对晶振的检验工作显得尤其重要。
本文将针对晶振检验的作业指导进行详细介绍，匡助读者了解如何正确进行晶振检验工作。
一、外观检查1.1 确保晶振外壳完整，无明显损坏或者变形。
1.2 检查晶振引脚是否完好，无锈蚀或者变色现象。
1.3 注意观察晶振表面是否有刮痕或者污渍，确保外观无瑕疵。
二、电性能测试2.1 使用万用表测试晶振的电阻值，确保符合规定范围。
2.2 运用示波器检测晶振的频率输出，确保频率稳定。
2.3 测试晶振的启动时间和启动电压，确保在规定范围内。
三、温度特性检验3.1 将晶振置于不同温度环境下，观察其频率输出是否受到影响。
3.2 测试晶振在不同温度下的启动时间和启动电压，评估其温度特性。
3.3 检查晶振在高温环境下的稳定性，确保产品在极端条件下也能正常工作。
四、震动耐受性测试4.1 将晶振进行震动测试，观察其频率输出是否受到干扰。
4.2 测试晶振在不同频率下的震动耐受性，评估其稳定性。
4.3 检查晶振在震动环境下的工作状态，确保产品在振动环境下也能正常工作。
五、封装完整性检验5.1 检查晶振的封装是否完好，无明显裂纹或者漏胶现象。
5.2 测试晶振的密封性能，确保产品不受外界湿气或者灰尘侵入。
5.3 观察晶振封装是否符合标准要求，确保产品质量符合要求。
结论：通过本文的晶振检验作业指导，读者可以了解到晶振检验的基本流程和方法，从外观检查到电性能测试，再到温度特性检验、震动耐受性测试和封装完整性检验，都是确保晶振质量的重要环节。
惟独严格按照规定进行检验，才干保证生产出高质量的晶振产品，提升电子产品的性能和可靠性。
晶振检验作业指导
晶振检验作业指导一、背景介绍晶振是电子设备中常用的元器件之一，它具有稳定的频率特性，被广泛应用于各种电子产品中，如计算机、手机、电视等。
为了确保晶振的质量和性能符合要求，需要进行晶振的检验工作。
本文将详细介绍晶振检验的步骤和标准，以确保产品的质量和可靠性。
二、检验步骤1. 外观检验首先，对晶振进行外观检验，包括外壳是否完整、端子是否焊接坚固、是否有明显的划痕或者污渍等。
外观检验主要是为了确保晶振在运输和使用过程中没有受到损坏。
2. 尺寸测量接下来，使用合适的测量工具对晶振的尺寸进行测量。
主要测量晶振的长度、宽度和高度等关键尺寸，确保其符合设计要求。
尺寸测量可以使用卡尺、显微镜等工具进行。
3. 频率测量晶振的频率是其最重要的性能指标之一。
使用频率计或者示波器等仪器对晶振的频率进行测量。
测量时需要将晶振正确连接到仪器上，并按照仪器的操作说明进行操作。
测量结果应与产品规格书中的要求相符。
4. 电气性能测试除了频率测量外，还需要对晶振的电气性能进行测试。
包括输入电流、输出电压、启动时间等参数的测量。
测试时需要使用相应的测试仪器，并按照产品规格书中的要求进行操作。
测试结果应符合规格书中的要求。
5. 可靠性测试为了确保晶振在长期使用过程中的可靠性，需要进行可靠性测试。
常见的可靠性测试包括温度循环测试、湿热循环测试、振动测试等。
测试时需要按照像应的测试标准和方法进行操作，并记录测试结果。
6. 标识和包装最后，对检验合格的晶振进行标识和包装。
标识应包括晶振的型号、频率、生产日期等信息。
包装应符合相关的标准和要求，以确保晶振在运输和存储过程中不受损。
三、检验标准晶振的检验标准可以根据不同的产品和应用领域进行制定，以下是普通的检验标准：1. 外观标准：外壳完整，端子焊接坚固，无明显划痕或者污渍。
2. 尺寸标准：符合产品设计要求的尺寸范围。
3. 频率标准：测量结果与产品规格书中的要求相符。
4. 电气性能标准：输入电流、输出电压、启动时间等参数符合产品规格书中的要求。
晶振检验作业指导
晶振检验作业指导一、任务背景晶振是一种电子元件，广泛应用于各种电子设备中，如电子钟、计算机、通信设备等。
为了确保晶振的质量和性能符合要求，需要进行晶振的检验工作。
本文将介绍晶振检验的作业指导，包括检验的目的、检验的方法和步骤，以及检验结果的判定标准。
二、检验目的晶振检验的目的是验证晶振的质量和性能是否符合产品要求，以确保晶振在实际使用中的稳定性和可靠性。
通过检验，可以排除不合格产品，提高产品质量，减少故障率，提升用户满意度。
三、检验方法和步骤1. 外观检验1.1 检查晶振的外观是否完整，无明显损伤或变形。
1.2 检查晶振的焊接是否牢固，无焊接异常或焊点断裂。
1.3 检查晶振的引脚是否正常，无弯曲或断裂。
1.4 检查晶振的标识是否清晰可见，无模糊或脱落。
2. 电性能检验2.1 使用万用表测量晶振的静态电阻，应符合产品规格要求。
2.2 使用示波器测量晶振的振荡频率，应符合产品规格要求。
2.3 使用频谱仪测量晶振的谐波失真和杂散频率，应符合产品规格要求。
3. 温度特性检验3.1 将晶振置于温度控制箱中，逐渐升高或降低温度。
3.2 在每个温度点上，使用示波器测量晶振的振荡频率。
3.3 将测得的振荡频率与产品规格要求进行比较，判断晶振的温度特性是否符合要求。
4. 震动和冲击检验4.1 将晶振固定在振动台上，进行不同频率和幅度的振动测试。
4.2 将晶振固定在冲击试验机上，进行不同冲击强度的冲击测试。
4.3 检查晶振在振动和冲击测试过程中是否出现异常，如频率偏移、断裂等。
四、检验结果的判定标准根据产品的规格要求，对晶振的检验结果进行评判。
一般来说，晶振的外观应完整无损，焊接牢固，引脚正常；电性能应符合规格要求，如静态电阻、振荡频率等；温度特性应在规定的温度范围内稳定；震动和冲击测试应无异常。
若晶振在任何一个方面不符合规格要求，则判定为不合格产品。
五、注意事项1. 检验过程中要保证操作人员的安全，避免电击、烫伤等事故。
晶振检验作业指导
晶振检验作业指导一、任务描述晶振检验是指对晶振进行测试和验证，确保其工作正常、稳定。
本文将详细介绍晶振检验的步骤和标准。
二、晶振检验步骤1. 准备工作a. 确保测试环境干净、整洁，避免尘埃和静电的干扰。
b. 确认所需的测试设备和工具齐全，包括示波器、频谱分析仪、万用表等。
c. 确认晶振的规格和参数，包括频率、电压、工作温度范围等。
2. 连接测试设备a. 将晶振的输入引脚与测试设备的信号源相连。
b. 将晶振的输出引脚与示波器或者频谱分析仪相连。
c. 将晶振的电源引脚与电源供应器相连。
3. 测试晶振频率a. 设置信号源的频率为晶振的额定频率。
b. 使用示波器或者频谱分析仪测量晶振输出的信号频率。
c. 检查测量结果是否与晶振的额定频率相符合。
4. 测试晶振电压a. 设置信号源的电压为晶振的额定电压。
b. 使用示波器测量晶振输出的信号电压。
c. 检查测量结果是否与晶振的额定电压相符合。
5. 测试晶振稳定性a. 设置信号源的频率为晶振的额定频率。
b. 使用示波器观察晶振输出的信号波形。
c. 检查波形是否稳定，无明显的频率跳变或者幅度变化。
6. 测试晶振启动时间a. 断开晶振的电源引脚，等待一段时间。
b. 再次连接晶振的电源引脚，记录晶振启动所需的时间。
c. 检查启动时间是否在晶振规格要求的范围内。
7. 测试晶振工作温度范围a. 将晶振置于低温环境，等待一段时间。
b. 使用示波器或者频谱分析仪测试晶振的输出信号。
c. 逐步提高温度，重复测试晶振的输出信号，直至达到晶振的最高工作温度。
d. 检查晶振在不同温度下的输出信号是否正常、稳定。
8. 记录测试结果a. 将每项测试的结果记录在检验报告中，包括测试时间、测试设备、测试参数和测试结果等。
b. 如有异常情况或者问题，详细描述并提出解决方案。
三、晶振检验标准根据晶振的规格和参数，制定相应的检验标准，确保晶振的性能符合要求。
以下是一些常见的晶振检验标准：1. 频率偏差：晶振的实际输出频率与额定频率的偏差应在规定范围内，普通为正负几个百分点。
晶振检验作业指导
晶振检验作业指导引言概述：晶振是电子产品中常用的元器件之一，其稳定性和精准度对产品的性能起着至关重要的作用。
因此，在生产过程中对晶振进行检验是必不可少的环节。
本文将详细介绍晶振检验的作业指导，匡助读者了解如何正确进行晶振检验。
一、外观检查1.1 确认晶振外壳是否完整，有无明显损坏或者变形。
1.2 检查晶振引脚是否齐全，无断裂或者弯曲现象。
1.3 观察晶振表面是否有氧化、污渍或者异物，确保表面光洁。
二、参数测量2.1 使用万用表测量晶振的电阻值，确保引脚之间没有短路。
2.2 使用频率计测量晶振的振荡频率，与规格书上标明的频率进行比对。
2.3 测量晶振的静态电容值，确保符合规格要求。
三、功能性测试3.1 将晶振连接至电路板，通过示波器观察晶振的振荡波形。
3.2 测试晶振在不同温度下的振荡稳定性，确保在极端温度条件下仍能正常工作。
3.3 测试晶振的启动时间和启动功率，确保在各种工作条件下均能正常启动。
四、环境适应性测试4.1 将晶振放置在高温、低温、潮湿等不同环境条件下，观察其性能变化。
4.2 测试晶振在震动、冲击等外力作用下的稳定性，确保产品在运输过程中不会受到影响。
4.3 测试晶振在不同电磁场干扰下的抗干扰能力，确保产品在复杂电磁环境下正常工作。
五、记录与报告5.1 记录每一次晶振检验的结果，包括外观检查、参数测量、功能性测试和环境适应性测试的数据。
5.2 根据检验结果生成检验报告，详细描述晶振的性能指标和测试情况。
5.3 将检验报告归档保存，作为产品质量控制的重要依据。
结语：通过本文的作业指导，读者可以了解晶振检验的具体步骤和注意事项，确保产品质量和性能稳定。
希翼读者能够在实际生产中严格按照指导进行晶振检验，提升产品的竞争力和市场口碑。
晶振质量检验规范
晶振质量检验规范
（ISO9001-2015）
检验项目缺陷描述检验方式
缺陷分类
A B C
外观1.晶振的来料型号与实物需一致且印字清晰；表面
不能有严重的刮花、脏污、破损等现象；引脚无氧
化生锈现象。
目测
尺寸 2.符合图纸及安装要求（或比对样件）游标卡尺√
可焊性3.各引脚上锡光滑、饱满、无针孔、气泡上锡面积
大于95%。
恒温烙铁√
抗溶性4.用酒精等有机溶剂擦拭表面印字部分，不能有掉
字或印字颜色变浅现象。
(表面激光打标的除外)
有机溶剂√
频率 5.规定值符合规格书要求
频率计/
晶体阻抗
计
√
输出特性 6.输出高、低电平及占空比符合规定值测试工装√
绝缘电阻7.≥500MΩ(引脚对外壳) 耐压测试
仪
√
图示：
备注：
1、抽样计划：
1.1 MIL-STD-105E正常检验单次抽样计划，一般检验按II级,特殊检验按S-3水准
1.2 破坏性实验检测（产品经检测后不可使用）之抽样标准，每批1-5PCS， IQC依实际情况而定。
1.3允收标准：检验规范项目之允收水准（AQL）
严重缺点（CRT）：0 重要缺点（MAJ）：0.65 次要缺点（MIN）：1.0
2、当允收时,若于生产过程中发现不良之数量超过进料允收标准,则通知供货商全检,并要求提出改善对策。
晶振检验标准
供应商器件确认书、检验规范
文件编号
编制：
日期：
版本
审核：
日期：
受控印章
批准：
日期：
检验标准
机型
适用于通用产品
工序时间
无
工序名称
晶振检验
工序编号
无
测试工具/仪器：频率计、万用表
检验员
IQC
图示：
频率计频率计
PPM值的计算：如27MHZ晶振，+/-30PPM
检验步骤及内容
转化为百分比为百万分之：
1、对单、抽样：
30=30/10X（27X10）
.根据货仓开出的IQC品检报告单或上料单，核对上料供方是否为合格供方,再查找相应订单和产品
2、测试架第一次测试前由领班或技术员校正后才能进行测试。
.试点电压在3～42V范围将VOLTAGE键按入。
3、所照参样板必须为合格样板。
.测试点电压在50mV～5V范围将VOLTAGE键按出。
4、晶振应根据所用机型的负载电容和等效电阻的大小对应插座孔插入进行
.测试点在80MHZ～1.3GHZ频率范围时将FUNC设置键设置到FREQB位LED灯亮.
4、材质验证：
参照样板对来料材质进行相关验证是否与样板不符，如：外壳分铜质金属外壳和陶瓷等。
注意事项
5、性能测试：
1、物料送检时要及时检验。
按正确方式连接频率计和晶振测试架（如右图所示），打开电源开关按被测晶振所配负载电容大小，
将晶振引脚插入相应的插座位置，根据测试点电压、频率范围不同将频率计进行正确设置：
检查包装应合理，有无按常规或指定材料包装（以不伤物料本体为原则），标示内容是否与确认书
晶振检验作业指导
晶振检验作业指导一、任务背景晶振是一种常见的电子元器件，广泛应用于电子产品中。
为了确保产品的质量和性能稳定，对晶振进行检验是必要的。
本文将为您提供晶振检验的作业指导，以确保晶振的质量符合要求。
二、检验目的晶振检验的目的是验证晶振的参数和性能是否符合产品规格要求，以确保产品的正常工作和稳定性能。
三、检验内容1. 外观检查：检查晶振外观是否完整，无损坏、划痕或变形等情况。
2. 尺寸检查：测量晶振的尺寸，包括长度、宽度和高度等参数，确保符合产品规格要求。
3. 引脚检查：检查晶振引脚的焊接情况，确保焊接牢固、无虚焊或错位等问题。
4. 频率检查：使用频率计或示波器等仪器，测量晶振的振荡频率，确保频率在规定范围内。
5. 频率稳定性检查：将晶振在规定的工作条件下进行长时间稳定性测试，确保频率的稳定性符合要求。
6. 驱动能力检查：通过连接晶振到相应的电路中，检查晶振的驱动能力是否满足产品的需求。
四、检验方法1. 外观检查：目测晶振外观，检查是否有损坏、划痕或变形等情况。
2. 尺寸检查：使用千分尺或显微镜等工具，测量晶振的尺寸，并与产品规格进行对比。
3. 引脚检查：检查晶振引脚的焊接情况，确保焊接牢固、无虚焊或错位等问题。
4. 频率检查：使用频率计或示波器等仪器，将晶振连接到相应的测试电路中，测量振荡频率，并与产品规格进行对比。
5. 频率稳定性检查：将晶振连接到稳定的电路中，在规定的工作条件下进行长时间测试，记录频率的变化情况，并与产品规格进行对比。
6. 驱动能力检查：将晶振连接到相应的电路中，通过测试仪器或设备，检查晶振的驱动能力是否满足产品的需求。
五、检验记录在进行晶振检验时，应详细记录每一项检验的结果和数据，包括外观检查、尺寸检查、引脚检查、频率检查、频率稳定性检查和驱动能力检查等内容。
记录应包括检验日期、检验人员、检验结果和备注等信息。
六、检验标准晶振的检验标准应根据产品规格要求进行制定，包括外观、尺寸、引脚焊接、频率、频率稳定性和驱动能力等方面的要求。
晶振检验作业指导
晶振检验作业指导一、背景介绍晶振是电子产品中常见的一种元器件，用于产生稳定的时钟信号。
在电子产品的制造过程中，为了确保产品的质量和性能稳定，需要对晶振进行检验。
本文将详细介绍晶振检验的步骤和标准，以确保检验的准确性和可靠性。
二、检验步骤1. 准备工作在进行晶振检验之前，需要准备以下工作：- 检验仪器：频谱分析仪、示波器等。
- 校准仪器：信号发生器等。
- 标准晶振：具有已知频率和准确性的晶振。
- 待检晶振：需要进行检验的晶振。
2. 检验频率范围根据产品的要求和规格，确定晶振的检验频率范围。
通常情况下，晶振的频率范围为几十kHz到几百MHz。
3. 检验电路搭建将待检晶振连接到检验电路中，确保电路的稳定性和可靠性。
根据不同的检验要求，可以选择串联或并联等不同的电路连接方式。
4. 检验参数设置根据产品的要求和规格，设置检验仪器的参数。
主要包括频率范围、功率范围、带宽等参数的设置。
5. 开始检验启动检验仪器，开始对晶振进行检验。
根据设定的参数，仪器将自动对晶振进行频谱分析、波形显示等操作，以评估晶振的性能和质量。
6. 结果判断根据检验仪器显示的频谱图、波形图等结果，判断晶振是否符合要求。
主要判断指标包括频率准确性、频率稳定性、谐振频带宽度等。
7. 记录和报告将检验结果记录下来，并制作检验报告。
报告中应包括待检晶振的基本信息、检验仪器的参数设置、检验结果的详细数据和分析等内容。
同时，为了追溯和质量管理的需要，应保留相关的检验记录和报告。
三、检验标准晶振的检验标准主要包括以下几个方面：1. 频率准确性：晶振的实际输出频率与标称频率之间的偏差应在一定范围内，通常为几个kHz或几百Hz。
2. 频率稳定性：晶振的输出频率在一定时间范围内的变化应在允许的范围内，通常为几个ppm或几个百分之几。
3. 谐振频带宽度：晶振在谐振频率附近的频率范围内应具有一定的带宽，以确保正常的工作和抗干扰能力。
四、检验结果分析根据检验结果，可以对晶振的质量和性能进行分析。
晶振检验规范
★
见仪器操作规程
试装
实装不符要求（使用对应的PCB进行试装，）。
★
★
3. 表面破损、变形，引脚断裂。
★
4. 无丝印。
★
5． 引脚脏污、氧化。
★
6. 混料，混有其它规格型号。
★
尺寸
外形尺寸不符要求（每批抽10PCS检验,判定标准AC=0）。
游标卡尺
★
见技术要求
及仪器操作
性能
１．不起振。
频率计
测试夹具
★
２．频率不符要求。
★
可焊性
可焊性不符要求（技术要求中未注明试验条件时，以温度为235℃，时间为3S试验。
6．来料规格型号与BOM或封样不符时，缺陷类别为重缺陷（MA）。
7．“★”表示选定项目。
检验
项目
品质现象描述
检验手段
及工具
缺陷类别
备注
CR
MA
MI
包
装
1. 包装无标识，外标识与实物不一致。
目测
★
2. 包装箱破损及严重脏污，包装不良。
★
3. 不同规格型号混装。
★
外
观
1. 表面脏污。
目测
★
2. 丝印不良，模糊不清晰。
晶振检验规范
1．目的：规范物料检验，保证产品质量。
2．范围：适用于IQC物料检验。
3．抽样标准：依据GB2828-87 II级一次抽样，致命缺陷（CR）AQL0.1；重缺陷（MA）AQL0.4；轻缺陷（MI）AQL1.5。
4．试验项目：可焊性、试装项目每批试验10PCS，判定标准AC=0。
5．本检验规程未尽项目，需检验可参照国标要求。当检验规范的检验项目在技术要求中未作规定时，可不作检验要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
制造标准书，核实相应机型和数量。
晶振
即27MHZ+/-30PPM
.取待检物料准备检验工具/仪器，对照相应产品制造标准书，参照样板或规格承认书，以IQC检验
晶振测试示意图
=26.99919/27.00081 MHZ
标准为依据，按AQL：0.4/1.0均匀抽样。
2、包装/外观检查：
检查包装应合理，有无按常规或指定材料包装（以不伤物料本体为原则），标示内容是否与确认书
一致，本体有无破损、外壳、引脚有无氧化发黑、中振极性标识位置与样板是否相同等。
3、规格测量：
试装观察各部位大小形状与样板（或确认书）有无不同，封装形式有无不同（如：U和S封装）用
相应测量工具再进行测量，需要试装才能确认的应进行相应试装。
4、材质验证：
参照样板对来料材质进行相关验证是否与样板不符，如：外壳分铜质金属外壳和陶瓷等。
注意事项
5、性能测试：
1、物料送检时要及时检验。
按正确方式连接频率计和晶振测试架（如右图所示），打开电源开关按被测晶振所配负载电容大小，
将晶振引脚插入相应的插座位置，根据测试点电压、频率范围不同将频率计进行正确设置：
识放入指定区域，并做好相关记录。
供应商器件确认书、检验规范
文件编号
编制：
日期：
版本
审核：
日期：
受控印章
批准：
日期：
按出.
.为了读出精确的测试频率将GATE键按入进行倍数设置,可分别设置为XI、X10、X1000。设置正
修订记录
确后，LED将显示频率计所测试到的正确频率（如须长时间保留测试资料，将HOLD键按入）。
6、判定/标识将：
修改次数
日期
内容
参考文件
不良品标识清楚并及时隔离，以物料检验报告单的形式交由上级处理。将PASS好的物料做好标
检验标准
机型
适用于通用产品
工序时间
无
工序名称
晶振检验
工序编号
无
测试工具/仪器：频率计、万用表
检验员
IQC
图示：
频率计频率计
PPM值的计算：如27MHZ晶振，+/-30PPM
检验步骤及内容
转化为百分比为百万分之：
1、对单、抽样：
30=3告单或上料单，核对上料供方是否为合格供方,再查找相应订单和产品
2、测试架第一次测试前由领班或技术员校正后才能进行测试。
.试点电压在3～42V范围将VOLTAGE键按入。
3、所照参样板必须为合格样板。
.测试点电压在50mV～5V范围将VOLTAGE键按出。
4、晶振应根据所用机型的负载电容和等效电阻的大小对应插座孔插入进行
.测试点在80MHZ～1.3GHZ频率范围时将FUNC设置键设置到FREQB位LED灯亮.
测试。
.测试点在1HZ～`100MHZ频率范围时将FUNC设置键设置到FREQA位LED灯
5、当引脚表面有氧化发黑时需做耐温/可焊性试验进行进一步确认。
亮.(10MHZ100MHZ频率范围时将PRESCALE键按入,1HZ～`10MHZ频率范围时将PRESCALE键
6、测试前应将晶振由50-70CM高处自由跌落木版上面，在进行电性能测试。
