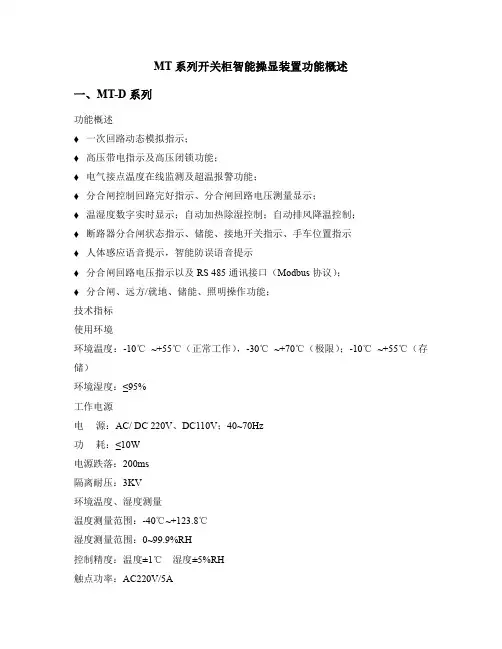

MT 系列开关柜智能操显装置功能概述一、MT-D 系列功能概述♦一次回路动态模拟指示;♦高压带电指示及高压闭锁功能;♦电气接点温度在线监测及超温报警功能;♦分合闸控制回路完好指示、分合闸回路电压测量显示;♦温湿度数字实时显示;自动加热除湿控制;自动排风降温控制;♦断路器分合闸状态指示、储能、接地开关指示、手车位置指示♦人体感应语音提示,智能防误语音提示♦分合闸回路电压指示以及RS 485通讯接口(Modbus协议);♦分合闸、远方/就地、储能、照明操作功能;技术指标使用环境环境温度:-10℃~+55℃(正常工作),-30℃~+70℃(极限);-10℃~+55℃(存储)环境湿度:≤95%工作电源电源:AC/ DC 220V、DC110V;40~70Hz功耗:≤10W电源跌落:200ms隔离耐压:3KV环境温度、湿度测量温度测量范围:-40℃~+123.8℃湿度测量范围:0~99.9%RH控制精度:温度±1℃湿度±5%RH触点功率:AC220V/5A抗电强度:外壳与端子之间大于AC2000V绝缘性能:外壳与端子之间大于100ΜΩ抗干扰:符合GB/T17626.8-1998标准静触头、电缆搭接头接点测温温度测量范围:0℃~+250℃控制精度:±2℃数据保存时间响应时间:≤4s保存时间:≥10年红外人体感应感应时间:≤3s语音提示时间:0~29s通讯方式通讯方式:RS485;通讯协议:Modbus;通讯波特率:1200、2400、4800、9600二、MT-F 系列功能概述♦一次回路动态模拟指示;♦高压带电指示及高压闭锁功能;♦电气接点温度在线监测及超温报警功能;♦电力综合参数在线测量及显示(如电压、电流、功率、电能、功率因数等);♦分合闸控制回路完好指示、分合闸回路电压测量显示;♦温湿度数字实时显示;自动加热除湿控制;自动排风降温控制;♦断路器分合闸状态指示、储能、接地开关指示、手车位置指示♦人体感应语音提示,智能防误语音提示♦分合闸回路电压指示以及RS 485通讯接口(Modbus协议);♦ 4~20mA可编程变送接口(选配,操显装置已提供通信电源);♦分合闸、远方/就地、储能、照明操作功能;技术指标环境温度:-10℃~+55℃(正常工作),-30℃~+70℃(极限);-10℃~+55℃(存储)环境湿度:≤95%工作电源电源:AC/ DC 220V、DC110V;40~70Hz功耗:≤10W电源跌落:200ms隔离耐压:3KV环境温度、湿度测量温度测量范围:-40℃~+123.8℃湿度测量范围:0~99.9%RH控制精度:温度±1℃湿度±5%RH触点功率:AC220V/5A绝缘性能抗电强度:外壳与端子之间大于AC2000V绝缘性能:外壳与端子之间大于100ΜΩ抗干扰:符合GB/T17626.8-1998标准静触头、电缆搭接头接点测温温度测量范围:0℃~+250℃控制精度:±2℃数据保存时间响应时间:≤4s保存时间:≥10年红外人体感应感应时间:≤3s语音提示时间:0~29s电力综合参数测量分相电流/电压精度:±0.2%有功电能精度:±0.5%;无功电能精度:±1.0%有功功率精度:±0.5%;无功功率精度:±1.0%电能脉冲脉冲:LED发光二极管、脉冲输出接口计量电压:三相三线3×100V,三相四线3×57.7/100V、3×220V(或380V)基本电流(Ib):1.5A,规格为3×1.5(6)A费率种类:≤4日可划分时段数、年时区数:10、6年公共假期数≤14通讯方式通讯方式:RS485;通讯协议:Modbus;通讯波特率:1200、2400、4800、9600变送输出:一路4~20mA变送口三、MT-E 系列MT-E系列开关柜按照具体测量电力综合参数的种类不同,又分为MT-E-Z、MT-E-A、MT-E-U三个系列。

UIT系列超声波测距传感器易福门电子(上海)有限公司

UIT系列超声波测距传感器易福门电子(上海)有限公司

Product Express I精品推介新型的易福门UIT系列超声传感器釆用M30外壳 设计,测量距离最高达到8m,这一特性使其成为远距离物体检测或持续液位监控的理想之选,如散装材料或液体检测。

与光电传感器不同,颜色、透明度及物体或介质的表面光泽对此款传感器没有任何影响。

超声波传感器的振动感应面可减少尘土粘附及污垢堆积,即使身处严重脏污环境,仍能可靠运行,较光电传感器拥有更高可靠性。

由于空间有限,在液位应用中罐体内可能会岀现不必要的反射,这可能导致测量结果有误。

得益于10-Link,无需束波管附件(束波管用于缩小声束直径,以检测小直径储罐中的液位),根据具体应用便可对声束宽度进行单独设置,简易灵活,助力用户为工业4.0做好充分准备。

UIT系列产品特性:•实现连续料位检测和物体识别;•声束宽度可通过IO-Link调节;•M30系列感应范围长达8m;•通过示教按键或IO-Link简易设置;•振动感应面可减少尘土粘附及污垢堆积;•可用于光电传感器无法应用的场合;•坚固的不锈钢外壳;UIT系列产品可应用于:•容器、罐体料位及污水处理厂液位控制;•检测金属、纸张以及塑料卷的直径;•连续感应布以及铁网材质;•废水应用中液位及泵轴检测;•户外应用;・电子、半导体以及电气行业;•食品、药品以及化妆品行业。

欧司朗光电半导体将在2019年上半年上市Bidos产品系列的最新两款PLPVCQ850和PLPVCQ940。

新款VCSEL(Vertical Cavity Surface Emitting Lasers)的应用领域不仅包括机器视觉或人脸识别,还可应用于物体或建筑扫描,即3D绘制空间,并在这个空间里放置虚拟家居或其他物品。

这项应用为空间设计节约了大量时间和成本。

VCSEL结合了IRED的高功率密度和简单封装,以及激光器的窄光谱和开关速度,相较于边发射激光二极管,其所受温度波动的影响要小得多。

这项技术最熟知的应用就是手机上的人脸识别。

MT系列智能数显温控仪使用说明书

MT系列智能数显温控仪使用说明书

M T系列智能数显温控仪使用说明书Newly compiled on November 23, 2020XMT-系列智能数显温控仪使用说明书XMT-7000系列智能数显温控仪使用说明书操作注意·断电后方可清洁仪器。

·清楚显示器上的污渍请用软布或绵纸。

·显示器易被划伤,禁止用硬物擦洗过触及。

·禁止用螺丝刀或圆珠笔等硬物体操作面板按键,否则会损坏或划伤按键。

一、主要技术指标输入热电偶 S R B K N E J T热电阻 Pt100 JPt100 Cu50基本误差: 输入满量程的±%±1个字分辨率: 1℃℃采样周期:3次/sec,按需可达到 8次/sec 报警功能:上限,下限,上偏差,下偏差上下限,上下偏差,范围内及待机状态报警报警输出:继电器触点 AC250V 3A(阻性负载)控制方式:模糊PID控制、位式控制控制输出:继电器触点(容量:220VAC3A)SSR驱动电平输出(DC0/5V)过零触发脉冲:光偶可控硅输出 1A 600V移相触发脉冲:光偶可控硅输出 1A 600V电源电压: AC85-264V(50/60Hz)AC(额定24V AC)DC(额定24V DC)工作环境:温度0-50℃,湿度<85%RH的无腐蚀性场合,功耗<5VA面板尺寸:80×160 96×96 72×72 48×96 96×48 48×48二、产品型号确认产品代码:X M T ① - 7 ②③④ - ⑤⑥~⑦①仪表面板尺寸(高×宽mm)S:160×80 E:96×48 F:48×96 A:96×96 G:48×48 D:72×72 空:80×160②主控控制方式0 二位式2 三位式3 位式PID4 PID继电器输出5 PID固态继电器输出6 PID移相可控硅触发7 PID过零可控硅触发8 三相PID过零可控硅触发9 PID电流输出③报警输出:0 无报警1 上限报警2 下限报警3上、下限报警6 移相触发脉冲输出,PID调节7过零触发脉冲输出,PID调节8逻辑电平输出,PID调节,驱动SSR④输入信号:1热电偶输入2热电阻输入⑤⑥~⑦传感器分度号和测量范围例:XMTE-7431 K 0~400℃为PID位式控制,继电器输出,配用K 分度号热电偶,量程0~400℃,带上限报警和下限报警,面板尺寸为96×96mm的经济性智能仪表。

U-GAGE 传感器 说明书

U-GAGE 传感器 说明书

T30U 系列选型U -G A G E ®T30U 系列-既能模拟量输出,又能开关量输出的超声波传感器功能多样U-GAGE T30U 系列为超声传感器的多功能性设置了新标准:在同一个传感器中既包括开关量输出,又包括模拟量输出。

• 两种型号:NPN 或PNP 开关量输出,加上一个0 ~ 10V dc 或4 ~20mA 模拟量输出。

专利的超短“T ”型外壳T30U 为精巧、超短型的超声波传感器,检测头直径为30mm ,长度为竞争对手产品的一半。

• 四个LED 指示灯使您随时了解传感器的设置及工作状态• 红色LED 闪烁指示接收到的信号相对强度• 两个黄色LED 指示被测物位于检测窗口之间• T30U 数字滤波装置具有极强的抗干扰能力,并具有瞬时过压及反极性保护双开关量输出• 两个NPN 或两个PNP 开关量输出• 每路输出独立编程设定• 提供直接液位控制型号(泵入/泵出)按键编程设计,使调整更快、更容易、更安全T30U 可以简单地使用按钮在150mm - 1m (5.9” -39.4”) 或300mm - 2m (11.8” - 78.7” ) 范围内任意设定不同的检测窗口。

• 同竞争对手产品比较,T30U 设置过程更简便,只需三个步骤,即可完成设定。

• 用户还可以通过外部开关,计算机或控制器进行远程设定,更加方便、安全。

U-GAGE ®T30U 系列选型T30U 系列外形尺寸电缆式接插件式注:在电缆式产品型号后加W/30,电缆长度为9m ;接插件式产品需另购接插电缆† 技术参考资料请从 上下载T30U 系列选型U -G A G E ®U-GAGE ®T30U 系列选型–+NPNPNP* 4 - 20mA 或0 - 10V dc **最大100mA注:接线图同样适用于电缆式或QD 接插件式。

建议屏蔽线接地或电源负极T30U 系列接线图T30U系列波形图¶ˇ¶ˇ¶ˇ¶ˇU-GAGE T30U 有效波束,对于平板物体(典型)U-GAGE T30U 有效波束,对于柱形物体(典型)1米型2米型1米型2米型模拟量+开关量双开关量–+NPNPNPT30U 系列附件选型U -G A G E ®电缆:PVC 封套,聚氨酯镀铬黄铜连接螺母导线:20或22高柔性连接线,PVC 绝缘,镀金触点工作温度:-40°C ~ +90°C (-40°~ +194°F )电压等级:250V ac/300V dcT30U 系列选型U-GAGE®12.7 mm(0.50")Q45U 系列选型U -G A G E ®只需按一按键• 即可在100mm 到3000mm 检测距离间进行窗口设定• 微处理器控制的“示教”模式可以方便地设定检测窗口,只需将被测物置于检测位置第一设定点,点击一下按键,再将被测物置于检测位置第二设定点,点击按键即可。

U-GAGE T30 系列开关量和模拟量输出超声波传感器 说明书

U-GAGE T30 系列开关量和模拟量输出超声波传感器 说明书

P/N 57438C213001A• 快速简便的按键编程设定,无需电位器调整• 开关量和模拟量输出可以同时或单独使用,可选增量或减量输出• 远程设定输入可保证设定安全和方便• 检测距离可选150mm ~ 1000mm 和300mm ~ 2000mm 两种• 宽范围操作温度-20ºC ~ +70ºC• 开关量输出可选NPN 和PNP 型,模拟量输出可选0 ~ 10V 或4 ~ 20mA • LED 指示灯可显示电源上电,信号强度和输出• 可选2m 或9m 电缆式或5芯接插件式• 紧凑的自含式外型• 防护等级IEC IP67, NEMA 6P ,适应恶劣的外部环境* 注:9m 电缆式需在型号后加“W/30”后缀,例如:T30UUNA W/30U-GAGE T30 系列开关量和模拟量输出超声波传感器U-GAGE T30系统是超声波检测方面一种操作简便、效果理想的超声波传感器。

简单的按键设定方式可满足各种应用场合。

特别是测量方面如液位检测和不同高度物体的分拣等。

每个传感器均有一个模拟量和一个开关量输出端,它们可以设定为具有相同的检测窗口,也可以分别设定为具有不同的检测窗口,每个输出还可设定为以设定点为中心的10mm 宽的检测窗口。

检测窗口检测窗口可以通过多种方法设定,下面介绍按键编程步骤,远程设定端的使用方法见第4页。

注:当传感器处于编程和工作状态之间时,所有指示灯熄灭,然后根据设定状态,相应指示灯亮。

在编程状态时,传感检测窗口为最大范围。

模拟量或开关量窗口设定1. 选择要设定的输出(模拟量或开关量),按住相应按键2 秒以上,直到绿色电源指示灯熄灭,相应的黄色输出指示灯亮,此时传感器进入编程状态。

2. 将检测物放置在第一个位置并按一下按键,使传感器记忆第一个位置,此时,黄色输出指示灯闪,表示第一个位置记忆完毕,准备设定第二个位置。

3. 将被测物放置在第二个位置并按一下按键,使传感器记忆第二个位置,此时,黄色输出指示灯熄灭,绿色电源指示灯亮,此时,传感器进入正常工作状态。
