低压母线槽技术规范书一、低压母线1.1本次选用三相五线制TN-S系统的封闭式密集型铜母线槽，密集型母线应采用国际品牌；母线厂商应提供如下资料：1.1.1中国国家强制性产品认证CCC：本次各个规格型号的母线槽产品必须通过国家强制性产品认证CCC,制造商与生产企业必须保持一致原产生产，不接受授牌生产、OEM生产，并提供有效的型式试验报告；1.1.2质量保证体系：本次采用产品的生产厂家必须通过ISO9001质量保证体系认证；LL3环境管理体系：生产厂家应通过环境管理体系ISO14001认证；1.1.4生产厂家应具有在最近两年内为国内、国外大型项目提供母线槽产品及服务的业绩记录，并请提供业绩表，项目规模以及项目联系人等信息；1.1.5负责本项目的督导、调试的专业工程师的名单及资质证明文件；1.1.6提供主要原材料的产地及厂家名称；1.1.7其他重要的检测报告或技术证书(如有的话)；1.1.8符合技术要求的母线样品1件；1.2低压封闭式插接母线槽设备应满足以下标准和规范：1.2.1《外壳防护等级(IP代码)》(GB4208-2008)；1.2.2《电工用铜、铝及其合金母线第一部分：一般规定》(GB5585.1-2005)；123《低压成套开关设备和控制设备第一部分：型式实验和部发型式实验成套设备》(GB7251.1-2005)；124《低压成套开关设备和控制设备第二部分:对母线干线系统(母线槽) 的特殊要求》(GB7251.2—2006)或IEC439.2标准；1.2.5《母线槽(母线干线系统)》(ZBK36002-89)；1.2.6《密集绝缘母线槽》(ZBK36003-89)；1.2.7机械行业标准（JB/T 9662-1999）《密集绝缘母线干线系统（密集绝缘母线槽）》；1.2.8国际电工委员会IEC439；1.3产品通过的型式试验项目及标准：1.3.1机械负载试验；1.3.2温升试验；133短路强度试验；135保护电路连续性试验；136介电强度试验；1.3.7绝缘强度试验或冲击电压耐受试验；1.3.8验证电阻、电抗；1.3.9验证电气间隙和爬电距离；1.4密集型母线槽的电气技术规格要求：1.4.1额定工作电压：690VAC,额定绝缘电压：1000VAC；1.4.2环境温度：-5℃〜+40℃；1.4.3相对湿度：≤90% （+20℃时）；1.4.4海拔高度：≤2000m；145额定频率：50Hz；1.4.6额定电流：详见采购需求一览表；1.4.7短路防护能力：2000A母线系统应能承受65kA持续时间1秒的短时耐受电流，5000A母线系统应能承受100kA持续时间1秒的短时耐受电流；1.4.8温升：母线槽内各点的温升应当均匀，包括连接头处极限温升不超过70K；1.4.9绝缘材料耐热指数≥13O°C51.4.10绝缘电阻：相间绝缘电阻N500MQ；铜排与外壳之间电阻N 500MQ；1.4.11防护等级：室内不低于IP54,室外及室内喷淋下方及易结露处不低于IP65；1412介电强度：所有母线部件，如直身、弯头、法兰等通过3500V AC或7500V DC无击穿，无闪络;1.4.13电气间隙和爬电距离电气间隙210mm,爬电距离212mm；1.4.14母线槽设计：全封闭式配电母线槽应设计合理，品质及性能必须是优质、稳定和可靠的，具有阻抗低、散热好、电压降低、防火阻隔、防溅水、耐机械冲击的性能；1.5密集型母线槽的材料结构要求以及性能指标：151外壳材质：为保证母线槽的强度和刚度，密集母线槽系统外壳应采用优质铝合金\冷轧镀锌钢板材料•；152密集母线外壳表面应作静电粉末喷涂处理，通过1800h盐雾试验，以达到良好的防腐蚀效果，投标人应提供外壳盐雾试验的第三方检测报告；1.5.3导体材料：密集型母线槽铜导体应选用国标T2电解铜轧制成高纯度TMY电工硬铜排作为高导电率材料，且铜的纯度299.95% （需提供铜纯度测试报告），布氏硬度HB265,电阻率W0.0177Q-m,导电率1ACS不小于97.5%, 铜母排按规定弯曲试验（90度直角弯）无裂痕，符合GB5585.1—5585.3,铜排表面全长镀银，不接受仅在接头部位搪锡的做法；154导体完整性：为保证母线槽的载流能力及结构强度，母线直线段导体全长应保持完整，不得有中间冲孔、末端截面收缩等不良设计；1.5.5铜排表面处理：为保证良好的母线导电性能，导体表面需全长镀锡或镀银处理；1.5.6绝缘材料：采用技术领先的美国杜邦帝人Mylar聚酯薄膜，等级为B 级以上，耐温13（ΓC以上；保证在高温时无有毒气体排放；保证在高温场合的长绝缘寿命与可靠性；出具RoHS环保认证；应提供绝缘材料的第三方检测报告;1.5.7密集母线连接头设计：母线连接头要求为独立可移动式，便于母线的安装及拆卸；连接头螺栓应为带有力矩指标的双头单螺栓，大面积碗形垫圈，保证接头有良好的接触；连接头截面积大于相线截面的30%；1.5.8密集母线热膨胀处理：母线槽在环境温度-5℃〜4（）℃条件下能够解决自身的热伸缩问题，无须增设专用膨胀节，可通过接头调节热膨胀；1.5.9密集母线接地系统采用独立接地的三相五线制TN-S方式，中性线与相线同材质等截面，PE （外壳不可作PE）线容量不小于相线容量的1/2；1510密集母线防止涡流损耗：大电流母线槽要有防止由电磁感应造成母线涡流问题的解决措施，并请详细说明；1.5.11密集母线防烟囱效应：投标母线产品内不应存在连续空间，要避免形成“烟囱效应”，说明解决的方法和装置；1.5.12密集母线槽外形和重量应紧凑，以减少安装空间，重量轻；1.5.13密集母线安装维护性能：密集母线产品应采用标准化、模块化设计，便于迅速安装以及维护；节省施工费用；1.5.14密集母线防错设计:产品应设计良好，从总体上保证母线安装方便，易于维护，具有良好的防错设计,最大限度的避免因人为因素而造成的产品故障; 请详细阐明；1.5.15密集母线与设备连接：密集母线与设备如开关柜、变压器等连接处，正常运行不应产生过热，低压密集型母线截面及支持跨距应满足短路热稳定及短路动稳定的要求，支持跨距同时避开共振区；与变压器的连接应采用软连接，连接铜排应达到密集型母线段的质量要求，镀锡/镀银处理，截面积应达到或者超过母线槽截面；连接地线应满足供电报装单位的要求；1.5.16密集母线槽安装支架：厂家应根据母线槽的各种安装方式，提供各种母线槽安装支架，包括水平、垂直支架及弹簧支撑架；各类支架应有足够的强度，具有较强的抗腐蚀能力和耐氧化性；1.5.17母线槽材料环保要求：所有材料必须符合环境保护要求，产品可被回收再利用，主要绝缘材料在火灾时不能放出有毒气体；1.5.18寿命：低压密集型母线槽的使用寿命不低于30年。

下载-密集母线技术要求

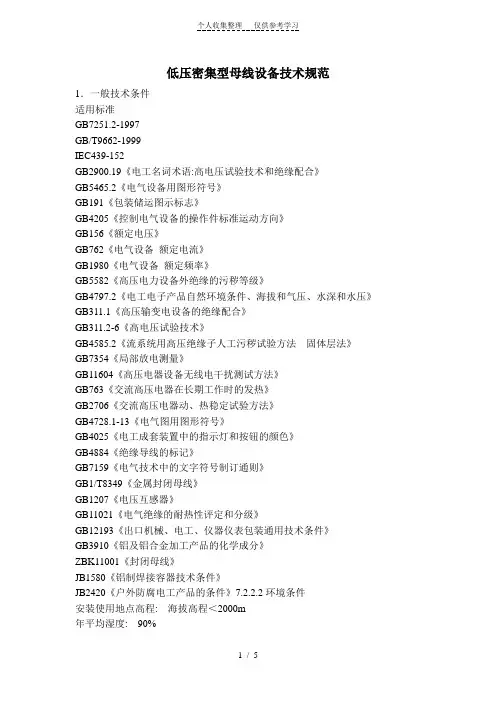

低压密集型母线设备技术规范1．一般技术条件适用标准GB7251.2-1997GB/T9662-1999IEC439-152GB2900.19《电工名词术语:高电压试验技术和绝缘配合》GB5465.2《电气设备用图形符号》GB191《包装储运图示标志》GB4205《控制电气设备的操作件标准运动方向》GB156《额定电压》GB762《电气设备额定电流》GB1980《电气设备额定频率》GB5582《高压电力设备外绝缘的污秽等级》GB4797.2《电工电子产品自然环境条件、海拔和气压、水深和水压》GB311.1《高压输变电设备的绝缘配合》GB311.2-6《高电压试验技术》GB4585.2《流系统用高压绝缘子人工污秽试验方法固体层法》GB7354《局部放电测量》GB11604《高压电器设备无线电干扰测试方法》GB763《交流高压电器在长期工作时的发热》GB2706《交流高压电器动、热稳定试验方法》GB4728.1-13《电气图用图形符号》GB4025《电工成套装置中的指示灯和按钮的颜色》GB4884《绝缘导线的标记》GB7159《电气技术中的文字符号制订通则》GB1/T8349《金属封闭母线》GB1207《电压互感器》GB11021《电气绝缘的耐热性评定和分级》GB12193《出口机械、电工、仪器仪表包装通用技术条件》GB3910《铝及铝合金加工产品的化学成分》ZBK11001《封闭母线》JB1580《铝制焊接容器技术条件》JB2420《户外防腐电工产品的条件》7.2.2.2环境条件安装使用地点高程: 海拔高程＜2000m年平均湿度: 90%极端最高气温: 45℃极端最低气温: -20℃2．低压密集型母线技术要求a.型式: 自冷式b.设备规范: 见下表所提供密集型母线槽动热稳定性好，传输能力大，导电排采用99.99％优质铜排，铜排的选择符合GB5585标准，绝缘材料选择优质绝缘材料，绝缘性能好，耐火、老化寿命达四十年以上。

密集型母线槽技术规范

密集型母线槽技术规范篇一：密集母线槽的技术要求1密集型母线槽技术要求一总则投标人应仔细阅读本招标及合同文件中阐述的全部条款；投标者提供产品的技术规格应符合招标文件提出的要求。

本技术条件书要求的工作范围包括：招标文件所包含的密集型母线槽的设计、制造、工厂检验、包装、运输、现场安装、售后等。

1、本招标文件所包含的产品可分为：密集型母线槽及配件。

2、投标人应提供全新、高质量、完整的产品及其附属配件，以满足本技术文件的要求及工程设计、制造标准。

3、投标人需提供产品直线段和连接头一段样品（提供的样品与实际供货的产品一致）。

4、投标人需提供密集型低压母线槽的资质证书、生产许可证、ISO9000系列质量认证书、ISO14000系列证书、由国内权威检测机构出具的中国国家强制性产品认证（CCC），该型式试验包括以下项目：①温升极限的验证介电性能的验证②短路耐受强度的验证③保护电路有效性的验证④电气间隙和爬电距离的验证⑤防护等级的验证⑥电阻、电抗与阻抗的验证⑦结构强度验证5、标明技术指标响应偏离表。

6、提供主要原材料生产厂家名称及检测报告等。

7、投标人必须提供投标产品在国内3家以上大型企业的相关业绩证明（合同原件，合同执行情况调查联系人，产品运行情况调查联系人等）。

8、投标人必须保证提供的证书及相关技术资料的真实性，招标人保留要求厂家提供原件复核的权利。

二、技术标准除本技术要求提及的技术参数和要求及所列标准外，均应符合母线槽有关国家标准及部颁标准（包括各标准的引用标准）。

如果卖方采用自己的标准或规范，须经买方同意后方可采用。

若标准之间出现矛盾时，以高标准为准。

GB7251．l—2005 低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备GB7251．2—2006低压成套开关设备和控制设备第二部分：对母线干线系统（母线槽）的特殊要求GB 4208－1993 外壳防护等级（IP代码）》GB5585．1－1985电工用铜、铝及其合金母线第一部分：一般规定JB／T 9662－1999 密集绝缘母线干线系统（密集绝缘母线槽）IEC439国际电工委员会21、母线结构型式：密集母线；额定电压：380V；防护等级：IP54；额定频率：50HZ；2、每个母线槽单元相与相之间及相与外壳之间的绝缘电阻均不低于20MΩ3、母线槽必须保证110%额定电流下长期稳定运行。
