软启动方式

软启动方式

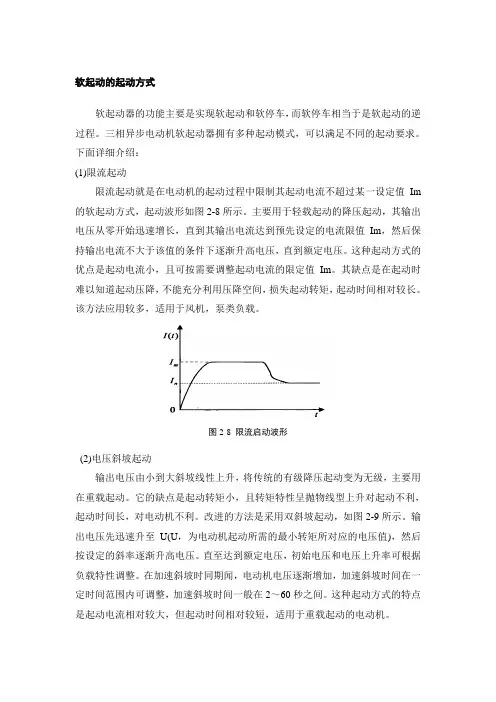

软起动的起动方式软起动器的功能主要是实现软起动和软停车,而软停车相当于是软起动的逆过程。

三相异步电动机软起动器拥有多种起动模式,可以满足不同的起动要求。

下面详细介绍:(1)限流起动限流起动就是在电动机的起动过程中限制其起动电流不超过某一设定值Im 的软起动方式,起动波形如图2-8所示。

主要用于轻载起动的降压起动,其输出电压从零开始迅速增长,直到其输出电流达到预先设定的电流限值Im,然后保持输出电流不大于该值的条件下逐渐升高电压,直到额定电压。

这种起动方式的优点是起动电流小,且可按需要调整起动电流的限定值Im。

其缺点是在起动时难以知道起动压降,不能充分利用压降空间,损失起动转矩,起动时间相对较长。

该方法应用较多,适用于风机,泵类负载。

图2-8 限流启动波形(2)电压斜坡起动输出电压由小到大斜坡线性上升,将传统的有级降压起动变为无级,主要用在重载起动。

它的缺点是起动转矩小,且转矩特性呈抛物线型上升对起动不利,起动时间长,对电动机不利。

改进的方法是采用双斜坡起动,如图2-9所示。

输出电压先迅速升至U(U,为电动机起动所需的最小转矩所对应的电压值),然后按设定的斜率逐渐升高电压。

直至达到额定电压,初始电压和电压上升率可根据负载特性调整。

在加速斜坡时同期闻,电动机电压逐渐增加,加速斜坡时间在一定时间范围内可调整,加速斜坡时间一般在2~60秒之间。

这种起动方式的特点是起动电流相对较大,但起动时间相对较短,适用于重载起动的电动机。

图2-9 电压斜坡启动波形(3)转矩控制起动主要用于重载起动,如图2-10所示。

它是按照电动机的起动转矩线性上升的规律控制输出电压。

其优点是起动平滑、柔性好、对拖动系统有利,同时减少对电网的冲击,使最优的重载起动方式。

其缺点就是起动时间较长。

图2-10 转矩控制启动波形(4)转矩加突跳控制起动转矩加突跳控制起动与转矩控制起动一样,也是用在重载起动的场合。

所不同的是在起动的瞬间用突跳转矩,克服拖动系统的静转矩,然后转矩平滑上升,可缩短起动时间。

三相异步电机的软启动及回路设计

三相异步电机的软启动及回路设计

三相异步电机的软启动及回路设计1. 引言1.1 三相异步电机的软启动及回路设计三相异步电机的软启动及回路设计在现代工业生产中起着至关重要的作用。

随着电机的使用频度不断增加,软启动技术逐渐成为电机启动的主流方式。

软启动是指在启动电机时,通过逐渐增加电机的电压和频率,使电机平稳启动,避免了传统直接启动时电机受到的冲击和振动,延长了电机的使用寿命。

软启动技术有多种方式,包括电压变频软启动、电流限制软启动、降压软启动等。

相比于直接启动,软启动具有启动平稳、保护电机和降低能耗的优势。

设计软启动系统时,需要考虑电机的额定功率、额定电压、负载特性等因素,以确保启动效果最佳。

回路设计在三相异步电机的软启动中也扮演着重要角色。

良好的回路设计可以有效减小电机启动时的电压波动和谐波干扰,提高系统的稳定性和可靠性。

回路设计的具体步骤包括确定电机的负载特性、选择合适的软启动方式、配置合适的保护装置等。

三相异步电机的软启动及回路设计在现代工业中具有重要意义,能够提高电机的使用效率和稳定性,延长电机的寿命,为工业生产的发展做出积极贡献。

2. 正文2.1 软启动的原理与作用软启动是一种电机启动的方法,通过逐步增加电机的电压和电流,来减小电机启动时的冲击和压力。

其原理和作用主要有以下几点:软启动可以减少电机启动时的电流冲击。

在传统的直接启动方式下,电机启动时需要瞬间吸收很大的电流,会对电网和设备造成较大的冲击,甚至会引起电网跳闸。

而软启动则可以通过逐步增加电压和电流的方式,使电机启动过程更加平稳,减少电网的冲击。

软启动可以延长电机的寿命。

电机在启动时受到的冲击和压力会对电机的绝缘、轴承等部件造成损坏,进而影响电机的寿命。

通过软启动可以减小这些冲击,保护电机的各个部件,延长电机的使用寿命。

软启动还可以提高电机的效率。

在传统的直接启动方式下,由于启动时的冲击会导致电机运行不稳定,效率较低。

而软启动能够使电机启动过程更加平稳,提高电机的运行效率。

三相异步电机的软启动及回路设计

三相异步电机的软启动及回路设计

三相异步电机的软启动及回路设计1. 引言1.1 三相异步电机的软启动三相异步电机的软启动是一种重要的电机启动方式。

传统的直接启动方法会带来较大的电流冲击和机械冲击,容易对电机和相关设备造成损坏。

而软启动则可以通过逐步增加电机的电压或频率,实现电机的平稳启动,减小启动时的电流冲击,保护设备和延长电机寿命。

软启动的原理是通过控制电压或频率逐步增加,使电机在启动过程中逐渐达到额定负载运行状态,避免了直接启动时的电流冲击。

软启动的设计方案可以根据具体的电机和负载特性进行调整,以达到最佳的启动效果和运行效率。

在进行回路设计时,需要考虑因素包括电路的稳定性、安全性、节能性以及成本等。

具体步骤包括确定电路拓扑结构、选择合适的元件和电路参数、进行电路布局和连接等。

在进行回路设计时,需要注意的事项包括避免电路中的短路和过载现象,确保元件的负载均衡,以及考虑到电路的散热、防护和维护等方面。

通过三相异步电机的软启动和回路设计,我们可以有效地提高电机的运行效率,保护设备,延长设备寿命,为工业生产和设备运行提供了重要保障。

【字数:240】1.2 回路设计回路设计是三相异步电机软启动过程中至关重要的一环。

一个合理的回路设计能够有效地保护电机和降低起动时的电流冲击,延长电机的使用寿命,并且提高整个系统的稳定性和效率。

在进行回路设计时,需要考虑多个因素,包括电路的安全性、稳定性、功率因数、电流限制等。

还需要根据实际情况进行具体的步骤,包括选择适当的元件和材料,进行合理的布线设计等。

在具体进行回路设计时,需要注意一些重要的事项,例如避免线路短路,确保接线正确,避免过载,保证接触良好等。

只有在严格遵守这些设计原则和注意事项的情况下,才能保证整个电机系统的安全可靠运行。

2. 正文2.1 软启动的原理和作用软启动是一种用来对电机进行缓慢启动的方法,其原理是通过逐步增加电机的电压和频率,从而减小电机启动时的冲击力和电流冲击。

这样可以有效地降低设备的启动过程中的机械应力和电气压力,延长设备的使用寿命,减小设备的维修成本。

软启动器的工作原理分析

软启动器的工作原理分析




(1)无冲击电流。软起动器在起动电机时,通过 逐渐增大晶闸管导通角,使电机起动电流从零线 性上升至设定值。

(2)恒流起动。软起动器可以引入电流闭环控制, 使电机在起动过程中保持恒流,确保电机平稳起 动。
(3)根据负载情况及电网继电保护特性选择,可 自由地无级调整至最佳的起动电流。
6、软起动器在起动时报故障,软起动器不工作,电机 没有反应。故障原因可能为: a-电机缺相(检查电机和外围电路) b-软起动器内主元件可控硅短路(检查电机以及电网电 压是否有异常。和厂家联系更换可控硅) c-滤波板击穿短路(更换滤波板即可) d-控制板问题更换控制板







◆ 软起动器过热保护: 温度升至80℃士5℃时保护动作,动作时间 <0.1 秒;当温度降至55℃时(最低),过热保护解除。 ◆ 输入缺相保护:滞后时间: <3秒


◆ 输出缺相保护:滞后时间: < 3秒 ◆ 三相不平衡保护:滞后时间: < 3秒,以各相电流偏差 大 于 50%士10%为基准 ◆ 起动过流保护:起动时持续大于电机额定工作电流5倍 时保护动作。
2、起动报缺相故障,软起动器故障灯亮,电机没反应。 出现故障的原因可能是: a-起动方式采用带电方式时,操作顺序有误(正确操作顺 序应为先送主电源,后送控制电源)。 b-电源缺相或者三相电末上,软起动器保护动作(检查电 源) c-软起动器的输出端未接负载(输出端接上负载后软起动 器才能正常工作) d-控制板有问题更换控制板
在工程中最常用的就是三相异步电机,由于 其电机启动特性,这些电动机直接连接供电系统 启动(硬启动),将会产生高达电机额定电流5 -7 倍的浪涌(冲击)电流,使得供电系统和串 联的开关设备过载。另一方面,直接启动,也会 产生较高的峰值转矩,这种冲击不但会对驱动电 动机产生冲击,而且也会使用机械装置受损;还 会影响接在同一电网上其他电气设备正常工作。 鼠笼型异步电动机电子软启动器的诞生解决了这 个问题。它既能改变电动机的起动特性保护拖动 系统,更能保证电动机可靠起动,又能降低起动 冲击 ,因此随着电力电子技术的快速发展,智能 型软起动器将会得到更广泛的应用。

三相异步电机的软启动及回路设计

三相异步电机的软启动及回路设计

三相异步电机的软启动及回路设计三相异步电机是工业生产中常见的一种电动机,它具有启动电流大、启动冲击大的特点,为了避免对电网和设备造成损害,通常需要采取软启动措施。

本文将介绍三相异步电机的软启动原理和回路设计。

一、软启动原理三相异步电机的软启动是通过控制电机的起始电压和起始电流来实现的。

在电机启动过程中,首先通过控制器向电机提供较低的电压,逐步增加电压,使电机缓慢启动,不会造成电网和设备的冲击和损坏。

软启动的原理主要包括以下几个方面:1. 电压控制:采用变压器或者电压控制器逐步提供电压,使电机从零启动到额定电压,减小了电机的启动冲击。

2. 电流控制:通过控制器对电机的电流进行监测和控制,避免电机启动时的大电流冲击。

3. 时间控制:设定启动时间,保证电机在一定时间内完成启动过程,实现缓慢启动。

软启动可以有效降低电网和设备的损坏风险,延长电机的使用寿命,提高设备的可靠性和稳定性。

二、软启动回路设计在实际应用中,通常需要设计软启动回路来实现对三相异步电机的软启动。

软启动回路的设计需要考虑电机的额定功率、起动过程中的电流波形和起动时间等因素,下面将介绍一种典型的软启动回路设计方案。

3. 控制器:采用专门的软启动控制器,通过对电压和电流的控制,实现对电机启动过程的精确控制。

5. 过载保护:在软启动回路中添加过载保护装置,当电机出现过载或者短路时,立即切断电源,保护电机和设备。

6. 自动复位:设置自动复位功能,当电机启动失败或者出现故障时,自动复位并重新启动,保证设备的正常运行。

通过合理设计软启动回路,可以实现对三相异步电机的软启动,提高设备的可靠性和安全性,减小对电网和设备的冲击。

在实际应用中,还可以根据具体的需求和环境,定制软启动回路设计方案,满足不同场合的使用要求。

三相异步电机的软启动及回路设计是工业生产中重要的一环,合理的软启动措施可以降低设备的损坏风险,延长设备的使用寿命,提高生产效率和设备稳定性。

三相异步电动机软启动器

三相异步电动机软启动器

辽宁工业大学电力电子技术课程设计(论文)题目: 三相异步电动机软启动器(签字)课程设计(论文)任务及评语院(系):电气工程学院教研室:电气注:成绩:平时20% 论文质量60% 答辩20% 以百分制计算现在传动工程中最常用的就是三相异步电动机。

在许多场合,由于其启动特性,这些电机不可以直接连接电源系统。

如果直接启动,会产生较高的峰值转矩,这种冲击不但对驱动电机有冲击,而且也会使机械装置受载。

而软启动器通过平滑的升高端子电压,可以实现无冲击启动,最佳保护电源系统及电动机。

本文设计的三相异步电动机软启动器主要包括主电路和控制电路两部分。

采用电压斜坡软启动,晶闸管脉冲触发,通过对电机启动过程中晶闸管的控制来实现软启动器平滑启动的功能。

关键词:异步电动机;软启动器;晶闸管目录第1 章绪论 (1)电力电子技术概况 (1)本文设计内容 (1)第2 章三相异步电动机软启动器电路设计 (2)三相异步电动机软启动器总体设计方案 (2)具体电路设计 (3)主电路设计 (3)控制电路设计 (4)触发电路设计 (5)同步电路设计 (5)检测电路设计 (6)保护电路设计 (7)元器件型号选择 (8)系统仿真 (9)MATLAB仿真软件简介 (9)三相异步电动机软启动器仿真模型建立 (10)三相异步电动机软启动器仿真波形及数据分析 (10)第3 章课程设计总结 (13)参考文献 (14)第 1 章绪论1.1 电力电子技术概况电力电子技术是一门新兴的应用于电力领域的电子技术,是使用电力电子器件(如晶闸管,GTO,IGBT 等)对电能进行变换和控制的技术,主要用于电力变换。

电力电子技术的诞生是以1957 年美国通用电气公司研制出的第一个晶闸管为标志的,电力电子技术的概念和基础就是由于晶闸管和晶闸管变流技术的发展而确立的。

从20 世纪50 年代中到70 年代末,以大功率硅二极管、双极型功率晶体管和晶闸管应用为基础的电力电子技术发展比较成熟。

鼠笼型三相异步电动机传统启动与软启动的优缺点

鼠笼型三相异步电动机传统启动与软启动的优缺点

鼠笼型三相异步电动机传统启动与软启动的优缺点一、前言随着国民经济的飞速发展,科学技术的日新月异,钻井设备的更新与发展,对电气配套设备的技术要求也越来越高。

软启动控制系统得到了广泛的应用。

如:水站配电柜、高低压移动变电站、无人值守泵站、无人值守供热站、各种遥控调度系统、生产作业自动化等等。

这正是国家实现科学技术现代化的重要标志,也是每一个技术人员肩负的重要责任。

软启动技术的应用,给我们提出了很多要求。

如电网的波动性,执行机构的智能配套等,都要求越来越严格。

作为重要驱动执行机构的电动机来说,它的控制方式受到广大技术人员的高度重视。

既要为智能控制打下良好基础,又要降低电动机起动时对电网的冲击。

所以,不得不在电动机的起动设备上做工作。

鼠笼型异步电动机电子软启动器的诞生给技术人员解决了这个问题。

它既能改变电动机的起动特性保护拖动系统,更能保证电动机可靠起动,又能降低起动冲击,而且配有计算机通讯接口实现智能控制。

二、电动机起动方式的选择传统启动装置与软启动装置的优缺点:电动机传统启动方式有自耦减压、Y/△减压、延边△减压及串电抗器减压(磁控式),其共同特点是控制线路简单,启动转矩不可调并有二次冲击电流,对负载有冲击转矩。

如电网电压下降可能会造成堵转。

上述方式在停机时均为瞬间动作,如无机械缓冲装置会对相关设备造成损坏。

软启动装置有下特点:1)降低电机启动电流和配电容量,避免增容投资。

2)降低启动机械应力,延长电机及相关设备的寿命。

3)启动参数可视负载调整,以达到最佳启动效果。

4)多种启动模式及保护功能,易于改善工艺、保护设备。

5)备有外控端子,可方便实现异地控制或自动控制。

6)全数字开放式操作显示键盘,操作灵活简便。

7)高度集成的Intel微处理器控制系统,性能可靠。

8)大电流无触点交流开关无级调压,调压范围宽、过载能力强。

9)产品可用作频繁或不频繁启动。

有关研究资料报道,绝大部分故障都是在启动过程中出现的,软启动的出现,避免了以上传统启动的缺点。

异步电动机的软起动

异步电动机的软起动

异步电动机的软起动【摘要】三相异步电动机的起动电流高达额定电流的5~8倍,对电网造成较大干扰,尤其在工业领域中的重载起动,有时可能对设备安全构成严重威胁。

利用软起动技术不仅实现在整个起动过程中无冲击而平滑地起动电动机,而且可根据电动机负载的特性来调节起动过程中的参数,如限流值、起停时间等,以达到最佳的起停状态。

【关键词】电动机;软起动1 前言三相异步电机由于结构简单、控制维护方便、性能稳定、效率高等优点而被广泛地应用于各种机械设备的拖动中。

因其直接起动时产生的冲击电流对电网及其负载造成冲击,同时由于起动应力较大,使负载设备的使用寿命降低,因此常采用降压起动方式来减少影响。

但是,传统的降压起动方式,如星三角起动、自耦变压器起动等,要么起动电流和机械冲击过大,要么体积庞大笨重、损耗大,要么起动力矩小、维修率高等等,都不尽人意。

随着电子技术的发展,使用软起动器可以无冲击而平滑地起动电动机,而且可根据电动机负载的特性来调节起动过程中的参数达到最佳的起停状态,从而延长机械设备的使用寿命,减少设备的维修量,提高经济效益。

2 软起动的基本原理软起动是指运用串接于电源与被控电机之间的软起动器,控制其内部晶闸管的导通角,使电机输入电压从零以预设函数关系逐渐上升,直至起动结束,赋予电机全电压的起动方法。

软起动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置,它的主要构成是串接于电源与被控电机之间的三相反并联晶闸管及其电子控制电路,通过运用不同的方法,控制三相反向并联晶闸管的导通角,使被控电动机的输入电压按不同的要求而变化,就可实现不同的功能。

如图(一)所示。

图(一)基本原理图目前使用的软起动器,基本上是以单片机作为中央控制器控制核心来完成测量及各种控制算法,用程序软件自动控制整个起动过程。

它通过单片机及相应的数字电路控制晶闸管触发脉冲的迟早来改变触发角的大小,从而改变晶闸管的导通时间,最终改变加到电动机三相绕组的电压大小。

软启动器在三相异步电动机中的应用

软启动器在三相异步电动机中的应用

软启动器在三相异步电动机中的应用【摘要】三相交流异步电动机具有结构简单、价格便宜、维护方便等优点,在煤矿机械中应用广泛。

三相交流异步电动机直接连接起动时,将会产生更大冲击的电流值,这样大的起动电流对电动机、线路有很大危害。

如果使用软起动器起动,则能克服上述不足。

【关键词】软启动器;三相交流异步电动机;起动前言电动机的起动过程是指电动机连接到电网后,从静止状态到稳定运行状态的过程。

这个起动过程非常短暂,通常只有几分之一秒到几秒。

要想衡量一台电动机起动性能的好坏,主要看能否达到以下性能要求:(1)起动转矩Tst:当电动机拖动负载时,其起动转矩要大于负载转矩并且起动转矩越大越好,这样能保证起动过程很快结束。

(2)起动电流Ist:在满足起动转矩要求的前提下,起动电流越小越好。

如果起动电流过大,对电网来说,会使线路压降增大,特别是电源容量较小时,造成电压显著下降而影响接在同一电源上的其他负载的正常运转。

(3)起动平滑,即要求起动时加速平滑,以减小对生产机械的冲击。

软起动器实现了电机起动过程中的无冲击及平滑的起动。

软起动器能够改变电机的起动特性,降低起动冲击电流,保证电机可靠起动。

下面介绍一下软启动器在三相异步电动机中的应用。

1软起动器的起动原理软起动器由6个大功率晶闸管两两反向并联组成,串接于交流异步电动机的三相供电线路之上,作为开关元件。

当电机起动时,由电子电路输出晶闸管触发信号,控制晶闸管的导通角,控制电机的端电压,以设定的速度逐渐升高,一直升到额定电压。

可实现以最小的起动电流起动电机,减小电流对电网的冲击。

当电动机起动完成并达到额定电压时,通过单片机发出控制信号,使三相旁路接触器闭合,电动机直接投入电网运行,从而实现了节能。

如果是轻载,则在正常运行时,也保持所需的较低端电压,使电机的功率因数升高,效率增大。

在电机停机时,通过控制晶闸管的导通角,使电机端电压慢慢降低至零,从而实现软停机。

1.1软起动器的主要功能特性(1)采用PIC单片机全数字智能控制。

三相异步电机的软启动及回路设计

三相异步电机的软启动及回路设计

三相异步电机的软启动及回路设计三相异步电机是工业生产中常见的一种电机类型,具有结构简单、维护成本低、耐用等优点,广泛应用于风机、泵、压缩机等设备中。

但是在启动过程中,由于电机的其特性,容易产生启动冲击和电网压力波动,对电机和电网都会造成不良影响。

为了解决这一问题,常采用软启动器对三相异步电机进行启动,实现平稳启动并且减小启动对电网的影响。

本文将介绍三相异步电机的软启动原理和回路设计。

软启动器是一种电气设备,它通过逐步增加电压的方式来启动电机,从而实现电机平稳启动的目的。

软启动器一般由电源部分、控制部分和电机连接部分组成。

在启动过程中,软启动器会逐渐增加输出电压,使电机在起始转矩较小的情况下逐步加速,避免了启动冲击对电机产生的损害,同时也减小了对电网的冲击。

软启动器的工作原理主要分为两种类型:电压降低型和调制型。

1、电压降低型软启动器电压降低型软启动器通过降低电压来控制电机的转矩和启动时间。

在启动过程中,软启动器通过降低输出电压,使电机在低转矩状态下起动,然后逐渐增加电压,实现电机的平稳启动。

2、调制型软启动器调制型软启动器通过控制器来调节电压的频率、幅值和相位,从而实现对电机的平稳启动。

调制型软启动器具有启动平稳、响应速度快、精度高的特点。

软启动器的回路设计主要包括电源部分、控制部分和输出部分。

1、电源部分电源部分主要包括交流输入部分和直流输出部分。

交流输入部分通常采用整流变压器、滤波器、电容器等设备,用来对电网进行整流和滤波,直流输出部分通常采用直流电容器对输出直流电压进行平滑处理。

2、控制部分控制部分主要包括触发控制电路、逻辑控制电路和保护电路。

触发控制电路用于控制晶闸管的触发角,从而实现对电压的调节;逻辑控制电路用于对电机的启停、速度调节等功能进行控制;保护电路用于对软启动器和电机进行保护,如过流、过压、欠压等故障情况的检测和保护。

3、输出部分输出部分主要包括晶闸管的驱动电路和直流电机连接部分。

三相异步电动机软启动方法的探讨及软启动器在我们公司的应用

三相异步电动机软启动方法的探讨及软启动器在我们公司的应用

三相异步电动机软启动方法的探讨及软启动器在我们公司的应用本文首先介绍软启动器,然后介绍其工作原理以及它是如何实现软起过程的,最后就其在实际生产中的应用阐述以及在以后对生产中的建议。

关键字:软启动,保护,应用事例,晶闸管随着很多负载对启动方式要求的苛刻,以及对电网的影响越来越深,软启动器继直起后蓬勃发展,所以对软启动器的研究已经成为了一种趋势。

很多厂家也在积极的开发软启动器,所以对于我们这些刚刚步入社会的学生来说,研究其性能和原理已经成为了一项必须要做的事情,所以本文就将对软启动的原理性能及在实际中的应用进行阐述。

一、软启动的现状交流电动机和直流电动机相比存在李多优点,但当异步电机在起动过程中又有好多弊病。

所谓起动过程是在交流传动系统中,当异步电动机投入电网时,其转速由零开始上升,转速升到稳定转速的全过程。

如不采用任何起动装置的情况下,直接加额定电压到定子绕组起动电动机时,电机的起动电流可达额定电流的4~8倍,其转速也在很短时间内由零上升到额定转速。

同时三相感应电动机起动时的转矩冲击较大,一般可达额定转矩的两倍以上。

起动时过高的电流一方面会造成严重的电网冲击,给电网造成过大的电压降落,降低电网电能质量并影响其他设备的正常运行。

而过大的转矩冲击又将造成机械应力冲击,影响电动机本身及其拖动设备的使用寿命。

因此,通常总是力求在较小的起动起动电流下得到足够大的起动转矩,为此就要选择合适的起动方法。

在选择起动方法时可以根据具体情况具体要求来选择。

对三相鼠笼式异步电动机的起动电流的限制,通常有定子串接电抗器起动、Y-△起动、自藕变压器将压起动、延边三角形起动。

而对绕线式交流电动机,常采用转子串接频敏变阻器起动、转子串电阻分级起动。

但这些传统的起动方法都存在一些问题。

1.定子串接电阻起动:由于外串了电阻,在电阻上有较大的有功损耗,特别对中型、大型异步电动机更不经济,因此在降低了起动电流的同时、却付出了较大的代价—起动转矩降低得更多,一般只能用于空载和轻载。

三相异步电机的软启动及回路设计

三相异步电机的软启动及回路设计

三相异步电机的软启动及回路设计三相异步电机是工业生产中常用的电动机类型之一,它具有结构简单、维护成本低、性能可靠等优点,因此在许多领域都有广泛的应用。

在电机启动的过程中,为了避免对电网和电机本身造成过大的冲击,通常需要采用软启动技术。

本文将针对三相异步电机的软启动及回路设计进行详细介绍。

一、三相异步电机的工作原理三相异步电机是一种通过电磁感应原理实现能量转换的机电设备。

它由转子和定子两部分组成,通过转子上的导体与定子中的磁场相互作用来实现转矩传递,从而驱动负载进行工作。

当三相交流电源施加在定子线圈上时,产生的旋转磁场会感应转子中的感应电动势,从而使转子产生转动。

二、三相异步电机的软启动原理传统的直接启动方式会造成启动电流冲击很大,对电网和设备都造成不利影响,而软启动技术则能有效地减小启动冲击,保护电网和电机。

软启动技术主要通过控制器来调节启动电压和频率,实现逐步升压、逐步加速的启动过程,从而达到减小启动电流、降低机械冲击的效果。

三、三相异步电机软启动回路设计1. 软启动器件选择在三相异步电机的软启动回路设计中,需要选择合适的器件来实现逐步升压和逐步加速的控制。

常用的器件包括可控硅、晶闸管、触发器等。

这些器件能够通过控制输入信号,实现对电机启动电压和频率的精确调节。

3. 保护回路设计在软启动回路中,还需要考虑对电机和设备的保护功能。

例如过流保护、过压保护、欠压保护等功能,以确保电机在启动过程中不会因为异常情况而受到损坏。

四、三相异步电机软启动回路设计实例下面将通过一例具体的三相异步电机软启动回路设计实例来介绍软启动回路的设计步骤和关键技术。

1. 设计需求分析假设需要设计一个功率为5kW的三相异步电机软启动回路,其额定电压为380V,额定频率为50Hz,要求在启动过程中尽量减小启动电流冲击,保护电网和电机设备。

3. 控制回路设计设计控制回路,包括输入电源接口、控制器电路、驱动电路等部分。

通过控制器电路和驱动电路,实现对软启动器件的精确控制,从而实现软启动的目的。

三相异步电动机软起动工作原理

三相异步电动机软起动工作原理

三相异步电动机软起动工作原理引言三相异步电动机广泛应用于工业生产中,它们通常需要软起动来避免电网的冲击和损坏电动机。

本文将深入探讨三相异步电动机软起动的工作原理。

软起动的定义软起动是指通过逐渐增加电动机的起动转矩和起动电流,来实现平稳起动过程的技术。

与直接起动相比,软起动可以减少启动时的电流冲击和机械冲击,保护电动机和输电系统。

三相异步电动机的组成三相异步电动机由定子和转子两部分组成。

定子是固定不动的部分,由三组绕组(A、B、C相绕组)构成。

转子是运动的部分,由铁心和导体(铜棒、铝线圈)构成。

电动机起动方式电动机的起动方式有直接起动、星-三角起动和自耦变压器起动等。

然而,在需要保护电动机和电网的情况下,我们通常选择软起动。

三相异步电动机软起动的流程三相异步电动机的软起动过程通常包括以下几个阶段:1. 加速阶段电动机通过逐渐增加起动转矩和电流来实现平稳起动。

在加速阶段,电流从零开始增加,同时起动转矩也逐渐增大。

2. 平稳运行阶段一旦电动机加速到额定转速,它进入平稳运行阶段。

在这个阶段,电动机的转矩和电流保持稳定,达到额定功率。

3. 基于电动机控制器的保护功能在软起动过程中,电动机控制器常常会加入一些保护功能,以防止电流过大或其他故障。

例如,过流保护、过载保护和短路保护等。

三相异步电动机软起动的实现方法三相异步电动机软起动有多种实现方法,以下是其中几种常见的方法:1. 变频器软起动方法变频器是一种能够改变电源频率的设备,通过改变电源频率和电压来实现电动机的起动。

软起动时,变频器会逐渐增加输出频率和电压,以实现平稳起动。

2. 自耦变压器软起动方法自耦变压器是一种具有多个绕组的变压器,它可以通过不同的绕组连接方式,实现输出电压逐渐增加的效果。

在软起动过程中,通过改变自耦变压器的绕组连接,逐渐增加输出电压,以实现电动机的平稳起动。

3. 电阻降压软起动方法电阻降压软起动方法是通过串联外部电阻来降低电压,减少起动时的电流冲击。

三相异步电动机的软启动方式-最新文档

三相异步电动机的软启动方式-最新文档

三相异步电动机的软启动方式在众多生产领域中,由于三相异步电动机具有结构简单、运行可靠、维修简便、价格适宜等特点,在电力拖动机械中有 90% 以上是由三相异步电动机驱动的。

按常规惯例,对较大容量的三相异步电动机的启动,一般均采用星―角启动、电抗器启动或者是自耦减压启动。

这几种启动方式由于技术比较成熟,所以目前在工农业生产中仍然在大范围的应用。

但是不管采用什么方式启动,由于三相异步电动机的启动电流瞬时会形成一个很高的冲击电流,(直接启动电流值是电动机额定电流的 4 ~ 8 倍) 这给供电设备或电网中的电源电压在一定范围内形成短暂的降压现象,而且电动机的容量愈大,造成这种现象也就愈严重。

同时由于是硬性启动也会给供电系统和电气设备造成一定的伤害。

中大功率的三相异步电动机启动问题由来已久,电气技术人员一直在试图找出一种能够彻底解决问题的办法。

随着科学技术的飞速发展和计算机控制技术的日趋成熟,近年来一种以计算机为核心,采用双向可控硅为主控回路的智能化新型控制器“ 电动机软启动器” 已经在工业生产领域中崭露头角 ,它以控制方式灵活简便,对供电系统和电气设备冲击小且控制元件不易损坏以及维护方便等诸多优点正逐步取代传统的控制装置。

1电动机软启动的工作原理1.1工作原理三相异步电动机软启动装置又称无触点恒流启动,它在电动机与输入电源之间串接一组大功率的双向可控硅,由控制电路采用电子智能化控制改变可控硅的导通角,使电动机电压平稳增加,并将电动机的启动电流控制在电动机额定电流值的 1 ~ 2.5倍之间,并连续可调,这样就会减轻冲击电流对电动机及供电设备或者电网的损害,改善了供电系统的稳定性。

1.2电气原理图CMC系列电动机软启动器主要有大功率双向可控硅、交流接触器以及电子控制部分组成。

控制部分的核心是一块 CPU 电脑芯片【 80C 196KC 】(电气原理见图 1 ),将三对可控硅桥串接在电动机的三相供电线路上,利用可控硅的电子开关特性,通过控制其触发导通角的大小来改变可控硅的开通程度,由此来改变电动机输入电压和输入电流的大小,已达到控制电动机的启动特性。

浅析三相异步电机软启动方式在民建电气设计中的应用张振

浅析三相异步电机软启动方式在民建电气设计中的应用张振

浅析三相异步电机软启动方式在民建电气设计中的应用张振发布时间:2021-09-24T08:02:47.000Z 来源:《防护工程》2021年14期作者:张振朱勇[导读] 软起动,是三相异步电动机通过降压措施、补偿或者变频等技术方法,以其来实现电动机及其机械负载启动的可靠平稳,使电动机起动得电流对电网影响程度大大的减少,使电网及电动机机械系统可靠地运行。

电动机软启动的硬件电路采用三相反并的可控硅构成的三相调压电路,可以改变起动电流起动转矩,是一种理想的起动方式,而且通过电动机的软起动还可以达到节能的效果。

张振朱勇中建八局第一建设有限公司设计研究院山东济南 250100摘要:软起动,是三相异步电动机通过降压措施、补偿或者变频等技术方法,以其来实现电动机及其机械负载启动的可靠平稳,使电动机起动得电流对电网影响程度大大的减少,使电网及电动机机械系统可靠地运行。

电动机软启动的硬件电路采用三相反并的可控硅构成的三相调压电路,可以改变起动电流起动转矩,是一种理想的起动方式,而且通过电动机的软起动还可以达到节能的效果。

关键词:软起动;三相异步电动机;起动电流三相异步电动机的结构相对简单而且价格也比直流电动机的相对便宜,它的结构相对简单、旋转转速也容易控制,并且运行起来可靠结构坚固耐用等其它有点,因而被广泛的应用在各行各业,所有应用的电动机中应用最为多而广泛的就是异步电动机[1]。

根据统计在电网终端的负载当中,三相异步电动机所占的比例约为85%,在工业当中及农业当中都得到了极其广泛的应用。

但是其启动电流可以达到额定电流的4到7倍,于此同时其启动转矩也会远远的大于额定转矩,可以达到额定转矩的2倍以上。

启动时起动电流很大不仅仅会造成对电网非常大的冲击,并且也会使电动机发热,减小电动机的使用寿命和绝缘水平还可以破坏与其相连用电设备的正常运。

一、三相异步电动机软启动简介(一)建筑电气线管处理操作不当如图1是三相异步电动机的在各种起动方式下启动电流大小的示意图。

电动机软启动的原理详解

电动机软启动的原理详解

电动机软启动的原理详解 电动机在启动时需要的电流大概是额定电流的6倍左右。

在这样的电流下,电动机会受到比正常工作时更大的冲击,这样的冲击会增加电机的损耗,减少电机的寿命,甚至当电流过大时会对机器内部的其他零件造成破坏。

 电机软启动的研究主要是控制三相交流异步电机的启动,通过对三相交流异步电机的使用来实现电机的软启动,对电机的启动和停止提供保护。

这样的技术被广泛的应用在工业领域中,工业上用这种技术来取代传统的Y/△启动,取得了不错的效果。

 电动机软启动的原理如下: 1、当点击启动时,晶闸管内部的电压逐渐升高,这时的电机会在电压的作用下缓慢的加速运行; 2、当运行的速度达到所需速度时,晶闸管会实现全导通,在这时,点击的电压与额定电压相同,这样既能够实现电机的软启动,又符合机器的机械性能,这样的启动让整个过程能够平稳运行。

 1、在这样的情况下,电机在晶闸管的保护下正常运行,让电机受到更小的冲击和损耗,这样就能够显着提高电机的使用寿命,让电机保持良好的工作状态。

 三相反并联晶闸管(SCR)能够调节软启动器的电压,是软启动器的调压器,当三相反并联晶闸管接入电路之后,其在电源和电机定子之间起到了一个连接的作用。

 晶闸管交流调压软启动主要是通过改变晶闸管的连接方式,将传统的连接方式变成连接到三项绕组上,这样就实现了用并联的方式给晶闸管供电。

 晶闸管软启动器具有很强的可调节性,因此用户们可以根据自己不同的需要对电机进行适当的调整,通过相应的改变让电机的启动方式更适合自身的需要。

 软启动不仅能够大幅度减轻传动系统本身所受到的启动冲击,延长关键零部件的使用寿命,同时还能大大缩短电动机启动电流的冲击时间,减小对电动机的热冲击负荷及对电网的影响,从而节约电能并延长电动机的工作寿命。

 通过使用软启动技术,在电动机的选型上将可以选用容量较小的电动机,因而也能够减少不必要的设备投资。

 星三角启动是依靠改变电机绕组的接线,从而改变电机启动时的电压,启动时的电压被降低,使启动电流变小,启动时对母线的冲击减小,达到电机启动时母线电压的压降在允许的范围内(要求母线压降不超过额定电压的10%),耦减压启动也是可以使电机启动时的电流减小,是通过自耦变压器电压抽头的改变而使电机启动时得到的电压降低,从而电流减小,减小对母线的冲击。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
