一分钟看懂【钢结构图】★钢结构图※钢结构由型钢连接而成的结构物,例如:钢梁、钢屋架、钢塔架、钢脚手架等。

※钢结构图用来表示钢结构的图样。

※型钢型钢是由钢厂按照标准规格轧制而成的钢材,其断面形状如尺寸是定型的,例如:角钢、工字钢、槽钢等。

★型钢的代号及标注★钢结构中型钢的连接方法※焊接※铆接※螺栓连接一、焊接将被连接的型钢在连接部位加热使其和焊条熔化,凝结后成为不可分割的整体。

1、焊缝类型及其符号※坡口焊缝※贴角焊缝※塞焊缝★焊缝的图形符号和辅助符号2、焊缝的标注在钢结构图中,必须把焊缝的位置、形式、尺寸和辅助要求标准清楚。

★焊缝的标注方法★焊缝不连续时的画法及标注当焊缝分布不连续时,可见焊缝宜在焊缝处加中实线,不可见焊缝加细栅线二、铆接用铆钉将两块或两块以上的钢板连接在一起★铆接分类※工厂连接※现场连接★铆钉类型三、螺栓连接※焊接和铆接都是不可拆卸的连接,螺栓连接是可拆卸的连接※连接方法★螺栓、孔、电焊铆钉图例钢梁结构图概述钢梁常用于大、中跨度桥梁中钢梁的种类※钢板梁※钢桁梁★下承式简支栓焊梁※节点图※杆件图※零件图★设计轮廓图★节点图★节点构造图★拼接板、填板的拼装★立体图★节点板详图★杆件图★零件图钢屋架结构图概述※钢屋架※钢屋架结构图屋架简图、屋架详图(包括节点图)、杆件详图、连接板详图。

★屋架简图※屋架简图又称屋架示意图、屋架杆件几何尺寸简图。

※比例:1:100、1:200※单线条表示,杆件长度直接注在单线条旁边。

★屋架详图※图样:立面图,上弦实形辅助投影,剖面断面图。

※比例:两种比例:杆件轴线采用较小比例(1:20,1:15)节点板、杆件、断面采用较大比例(1:10,1:5)※图线:可见轮廓线——中实线不可见轮廓线——中虚线★杆件拼接★支座节点图★屋脊节点图精品文章请关注钢构联盟公众号。

如何快速看懂钢结构施工图要点

如何快速看懂钢结构施工图要点

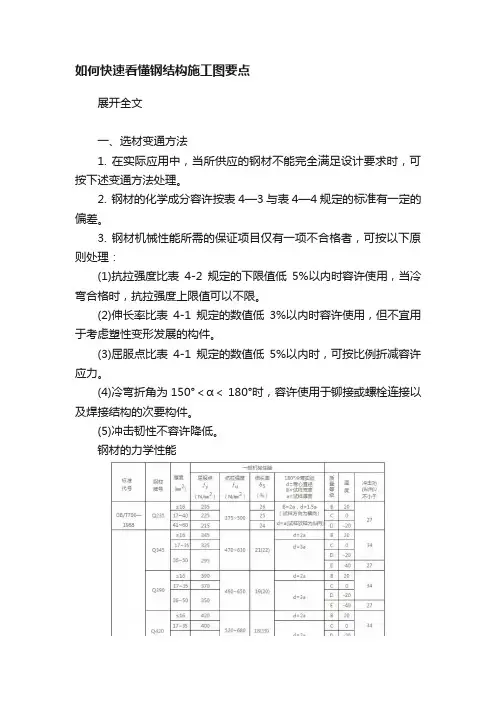

如何快速看懂钢结构施工图要点展开全文一、选材变通方法1. 在实际应用中,当所供应的钢材不能完全满足设计要求时,可按下述变通方法处理。

2. 钢材的化学成分容许按表4—3与表4—4规定的标准有一定的偏差。

3. 钢材机械性能所需的保证项目仅有一项不合格者,可按以下原则处理:(1)抗拉强度比表4-2规定的下限值低5%以内时容许使用,当冷弯合格时,抗拉强度上限值可以不限。

(2)伸长率比表4-1规定的数值低3%以内时容许使用,但不宜用于考虑塑性变形发展的构件。

(3)屈服点比表4-1规定的数值低5%以内时,可按比例折减容许应力。

(4)冷弯折角为150°<α<180°时,容许使用于铆接或螺栓连接以及焊接结构的次要构件。

(5)冲击韧性不容许降低。

钢材的力学性能注: 1 质量等级为A级不要求V型冲击试验。

2 δ5括号内数值适用于C~E级。

4.对无牌号或无证明书的钢材一般可按下列情况处理:(1)按现行标准经试验证明其化学成分和机械性能符合GB/T700—1988中所列牌号的要求,但未查明其冶炼方法时,可按相应的空气转炉沸腾钢使用。

(2)如有充分根据证明其为平炉或氧气转炉钢,但未查明其为镇静钢时,可按相应的沸腾钢使用。

(3)按现行标准经试验证明其化学成分和机械性能符合GB/T1591—1994中所列之Q345钢、Q390钢和Q420钢的要求时,可用于一般承重构件。

(4)对于成批混合的钢材,用于主要承重结构时,必须逐根按现行标准对其化学成分和机械性能分别进行试验;检验不合格要求时,可根据实际情况用于非承重结构构件。

钢材的化学成分 %标准代号钢材牌号化学成分CS P Si≤Mn≤GB/T700—1988 Q235A级0.14~0.22 0.0500.0450.300.30~0.65 注1B级0.12~0.20 0.045 0.30~0.70 注1C级≤0.180.040 0.0400.35~0.80D级≤0.170.035 0.035GB/T1591—1994 Q345A级0.20(0.18)0.0450.55 1.00~1.60B级0.040C级0.035D级0.030E级0.025GB/T 1591—1994 Q390A级0.200.0450.551.00~1.60B级0.040C级0.035D级0.030E级0.025Q420 A级0.045 1.00~1.70B级0.040C级0.035D级0.030注 1 Q235A、B级沸腾钢锰含量上限为0.60%。

图文详解钢结构识图

图文详解钢结构识图

图文详解钢结构识图建筑体系:1.门式钢架体系:1.1基本构件图:1.2说明:力学原理:门式钢架结构以柱、梁组成的横向刚架为主受力结构,钢架为平面受力体系。

为保证纵向稳定,设置柱间支撑和屋面支撑。

刚架:钢架柱和梁均采用截面H型钢制作,各种荷载通过柱和梁传给基础。

支撑、系杆:钢性支撑采用热轧型钢制作,一般为角钢。

柔性支撑为圆钢。

系杆为受压圆钢管,与支撑组成受力封闭体系。

屋面檩条、墙梁:一般为C型钢、Z型钢。

承受屋面板和墙面板上传递来的力,并将该力传递给柱和梁。

1.3门式钢架的基本形式:a.典型门式钢架b.带吊车的门式钢架c.带局部二层的门式钢架1.4基本节点a.柱脚节点b.梁、柱节点局部二层节点参照多层框架体系。

1.5钢架衍生形式吊车和局部二层可在衍生形式刚架中布置。

山墙刚架其本质也是多连跨刚架,不过中间柱与刚架柱比截面旋转了90度。

2.多层框架体系2.1框架图示2.2说明力学模型:a.纯刚接框架:纵横两个方向均采用刚接的框架。

b.刚接-支撑框架:横向采用钢接,纵向采用铰接,并在纵向设置支撑,以传递水平力。

c.支撑式框架:纵横向均采用铰接,两向均设置支撑传递水平力。

d.有时为保证足够的刚度,在钢接框架中亦设置支撑。

框架柱:框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。

所有上部结构的力都通过框架柱传递给基础。

框架梁:框架梁一般采用H型截面。

楼盖和屋盖上的力通过框架梁传递给框架柱。

支撑:支撑采用一般采用热轧型钢制作,其功能是传递层间水平力和保证结构的刚度。

2.3基本节点a.柱脚节点:柱脚节点同门式钢架体系。

b.柱、梁节点:支撑、系杆:1.图示:2.说明支撑分为柔性支撑和刚性支撑两种。

柔性支撑由圆钢制作,安装时必须张紧,主要用于门式刚架结构。

刚性支撑由型钢制作,用于多层框架、吊车梁下段支撑等刚度要求高的结构中。

系杆和支撑联合作用,形成封闭的受力体系。

在支撑端头有刚性构件和传递压力的情况下,不需设置系杆。
