光学作图专项练习（一）1．（2014•德阳）在如图中，根据给出的反射光线OB画出入射光线AO，并标出入射角及其度数．2．（2014•岳阳）如图所示，入射光线与镜面成60°角，请画出反射光线，并标出反射角的大小．3．（2014•永州）如图所示，a、b是镜前一点光源S发出的光线经平面镜反射后的两条反射光线，请在答题卡的图中根据反射光线a、b画出点光源S的位置．4．（2014•眉山）如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．5．（2014•毕节市）根据平面镜成像特点，在图中作出物体AB在平面镜MN中所成的像A′B′．6．（2013•广州）如图所示，O′是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中的像．7．（2014•黄冈）小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图．请你在图中把光路补充完整并过A点画出放置的平面镜．8．（2014•大庆）如图所示，竖直方向悬挂一平面镜，PQ为平面镜两端点，平面镜前站立一人，假设人眼处于S位置，试在右侧光屏上标出人通过平面镜所能观察的范围Q1Q2，并画出光路图．9．（2014•台山市模拟）A′O′是AO在平面镜中成的像，如图，请画出平面镜的位置．10．（2014•扬州一模）如图所示，AO为入射光线，OB为反射光线，请在图上画出平面镜位置．11．（2014•广州）如图，一束光射入水中，在水底形成光斑（1）画出水面的反射光线；（2）画出水中的折射线．12．（2014•内江）如图，光线AO由空气进入水中，画出反射光线和折射光线．光学作图专项练习（二）13．（2014•河南）如图，一束光从玻璃AB面垂直射入，折射后从玻璃砖AC面射出．请画出这束光在AC面发生折射的光路图．14．（2014•鄂州）如图所示，一束光线垂直入射到圆形玻璃砖的平面上，请画出光线通过玻璃出射到空气中的光路图．15．（2014•淄博）如图所示，AO为入射光线，O为入射点．根据光的折射特点在图中画出折射光线的大致位置，并用字母θ表示折射角．16．（2014•湖北）根据如图中经透镜折射后的光线画出入射光线．17．（2014•福州）在图中画出入射光线经凸透镜后的折射光线．18．（2014•辽阳）如图，请画出从光源S发出的三条光线，经透镜折射后的传播方向．19．（2014•绥化）完成如图光路图．20．（2014•佛山）如图所示，S为蜡烛，S′为蜡烛通过凸透镜所成的像，请根据凸透镜成像特点，画图确定并标出凸透镜光心O点的位置及两侧焦点F的位置．21．（2014•聊城）如图所示，请画出发光点S经凸透镜后的出射光线，并确定发光点S的像点S′．22．（2014•日照）如图所示，在“研究凸透镜成像规律”的实验中，观测到正立、放大的虚像．试通过作图找出该透镜的两个焦点F的位置．23．（2014•达州）请完成图中的光路；24．（2014•铁岭）如图是经过平面镜反射后射向凸透镜的一束光线，请在图中画出入射光线、折射光线并标出入射角的度数．八上物理－光学作图专项练习参考答案与试题解析一．解答题（共29小题） 1．（2014•德阳）在如图中，根据给出的反射光线OB 画出入射光线AO ，并标出入射角及其度数．2．（2014•岳阳）如图所示，入射光线与镜面成60°角，请画出反射光线，并标出反射角的大小．3．（2014•永州）如图所示，a 、b 是镜前一点光源S 发出的光线经平面镜反射后的两条反射光线，请在答题卡的图中根据反射光线a 、b 画出点光源S 的位置．4．（2014•眉山）如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．5．（2014•毕节市）根据平面镜成像特点，在图中作出物体AB 在平面镜MN 中所成的像A ′B ′．并画出线段AB 在该平面镜中的像．7．（2014•黄冈）小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B 处，如图．请你在图中把光路补充完整并过A 点画出放置的平面镜．8．（2014•汕尾）在图中画出反射光线并标出反射角．9．（2014•广州）如图，一束光射入水中，在水底形成光斑（1）画出水面的反射光线；（2）画出水中的折射线．10．（2014•达州）请完成图中的光路；入射光线、折射光线并标出入射角的度数．12．（2014•内江）如图，光线AO 由空气进入水中，画出反射光线和折射光线．成的像．©2010-2014 菁优网©2010-2014 菁优网16．（2014•滨湖区模拟）作出图中物体AB 在平面镜中所成的像A ′B ′．（保留作图痕迹）©2010-2014 菁优网18．（2014•扬州一模）如图所示，AO 为入射光线，OB 为反射光线，请在图上画出平面镜位置．19．（2014•泰安）如图，请作出AB 入射光线由空气斜射入水中后折射光线的大致方向．©2010-2014 菁优网20．（2014•河南）如图，一束光从玻璃AB 面垂直射入，折射后从玻璃砖AC 面射出．请画出这束光在AC 面发生折射的光路图．21．（2014•鄂州）如图所示，一束光线垂直入射到圆形玻璃砖的平面上，请画出光线通过玻璃出射到空气中的光路图．22．（2014•淄博）如图所示，AO 为入射光线，O 为入射点．根据光的折射特点在图中画出折射光线的大致位置，并用字母θ表示折射角．©2010-2014 菁优网25．（2014•辽阳）如图，请画出从光源S发出的三条光线，经透镜折射后的传播方向．26．（2014•绥化）完成如图光路图．27．（2014•佛山）如图所示，S为蜡烛，S′为蜡烛通过凸透镜所成的像，请根据凸透镜成像特点，画图确定并标出凸透镜光心O点的位置及两侧焦点F的位置．©2010-2014 菁优网28．（2014•聊城）如图所示，请画出发光点S经凸透镜后的出射光线，并确定发光点S的像点S′．29．（2014•日照）如图所示，在“研究凸透镜成像规律”的实验中，观测到正立、放大的虚像．试通过作图找出该透镜的两个焦点F的位置．©2010-2014 菁优网©2010-2014 菁优网。

光学作图题最新最全

光学作图题
一.光的直线传播作图训练
1.小孔前有一物体AB，请画出AB经过小孔成像的光路图，并在光屏MN上标出
2.在右图中利用光的直线传播原理画图说明“坐Hale Waihona Puke 观天，所见甚微”？（黑点表示青蛙）
二.光的反射作图训练
1. 完成下列光路图，并且标出反射角的大小
2.完成下列光路图
3.小明同学想将一束与水平面成300角的太阳光竖直射入深井内，请你图中画出反射光线并标出镜面与水平线的角度
3.在暗箱中填入适当的光学元件
补充训练：
1如图所示，树上停着一只乌鸦，而地上有几个小虫，那么乌鸦从树上的P点飞下来吃地上的哪一个小虫再飞到对面的篱笆墙的Q点，它飞行的路程最短，请你根据学过的光学知识为它设计一条飞行线路，在图中作出示意图（利用平面镜成像原理）
2.舞蹈教室有一面非常大的平面镜，如图。小妍同学在教室内排练舞蹈，当老师从外面进入到图示位置时，即使隔着木屏风，她也能从平面镜看到小妍，请作出成像光路图（老师和小妍的位置用Ｏ表示）
5.如图所示，玻璃水缸底部C点处有一块小雨花石，人眼在A点看到雨花石在B点，请画出光路图。
6.画出如图所示的光线AO经过半圆形玻璃砖折射后的光路图。（O为圆心）
一束光由空气斜射入玻璃砖和三棱镜，画出这束光经过玻璃砖两个面折射的光路。
五.透镜作图训练
1.请你根据透镜对光线的作用完成下面的光路图
2.完成光路图。下图A给出物体AB及像A′B′的位置，请在图中画出凸透镜及其焦点F的大致位置。
2.在一个干枯的井底正中央P点趴着一只青蛙，它能看到的视野范围如图（a）所示，天降大雨时井全部灌满水，若青蛙仍在P点，它的视野将发生变化，请你在图（b）中利用光路图确定青蛙视野的大致范围，并用阴影线表示出来

初二物理光学画图题专项60题+答案解析

初二物理光学画图题专项60题一．作图题（共60小题）1．人在什么范围内能看到窗外一棵树的全部？请作图说明（请将该范围用阴影标明）。

2．如图所示，人站在路灯下，请画出人在地面上形成影子的范围。

3．如图所示，路灯下站着甲、乙两人，地上留下了他们的影子，通过作图确定路灯S的位置。

4．如图，发光点A发出的光被物体BC阻挡后，在墙壁上留下了物体BC的影，请在图中作出物体BC的影B′C′。

（保留作图痕迹）5．“坐井观天所见甚小”，假设P点为青蛙的眼睛，请画出青蛙看到天空范围的光路图。

6．请在图中作出发光体AB通过小孔在MN上所成的像（画出两条光线和所成的像）。

7．在图中作出发光物体CD经过小孔在半透明纸（相当于光屏）上所成的像及光路。

8．如图所示，画出烛光下杆AB在桌面上的影子范围。

9．画出图中入射光线的反射光线。

10．如图是点光源S发出的一条入射光线和另一条入射光线经平面镜反射后的反射光线，请确定点光源S 的位置并完成光路图。

11．周末，小明在家看电视时，对着墙按遥控器，发现有时能改变电视机频道。

如图所示，MN表示墙壁，A点表示遥控器发出红外线处，B点表示电视机接收信号处。

请画出本次控制电视机的光路。

12．有时，黑板反光会“晃”着部分同学的眼睛。

如图所示，OA为黑板反光时的一条反射光线，请在图中画出OA的入射光线并标出入射角的大小。

13．如图所示，OA是由平面镜射出的反射光线，请在图中作出OA的入射光线。

14．如图，A为暗室中的点光源，B为不透光薄板，B与上方水平放置的平面镜左边缘对齐，请画出B薄板右侧水平地面被光照亮的区域左右边界的光路图（只考虑直接经平面镜到达地面光线）。

15．自行车尾灯可有效避免夜间交通事故的发生，它由多组“直角反射器”组成，其中一组“直角反射器”如图所示，一束光射向平面镜S1，请在图中画出经过S1、S2两个平面镜反射后的光路图。

16．一束激光沿ab方向入射到“角反射器”的平面镜S1上，请在图中画出经平面镜S1、S2反射后的光路。

[实用参考]初中物理光学作图专项训练-最全版.doc

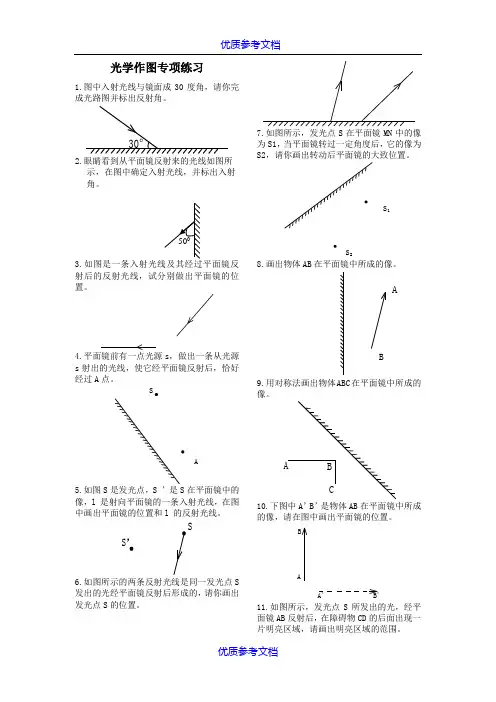

光学作图专项练习1.图中入射光线与镜面成30度角，请你完成光路图并标出反射角。

30。

2.眼睛看到从平面镜反射来的光线如图所示，在图中确定入射光线，并标出入射角。

3.射后的反射光线，试分别做出平面镜的位置。

4.平面镜前有一点光源s，做出一条从光源s射出的光线，使它经平面镜反射后，恰好经过A点。

SA5.如图S是发光点，S ’是S在平面镜中的像，l 是射向平面镜的一条入射光线，在图中画出平面镜的位置和l 的反射光线。

S’S6.如图所示的两条反射光线是同一发光点S 发出的光经平面镜反射后形成的，请你画出发光点S的位置。

7.如图所示，发光点S在平面镜MN中的像为S1，当平面镜转过一定角度后，它的像为S2，请你画出转动后平面镜的大致位置。

S1S28.画出物体AB在平面镜中所成的像。

AB9.用对称法画出物体ABC在平面镜中所成的像。

A BC10.下图中A’B’是物体AB在平面镜中所成的像，请在图中画出平面镜的位置。

ABA'B'11.如图所示，发光点S所发出的光，经平面镜AB反射后，在障碍物CD的后面出现一片明亮区域，请画出明亮区域的范围。

优质参考文档优质参考文档AB12.如下图所示，光线A 、B 是点光源S 发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜的位置，并完成光路图。

SAB13.点光源S 发出的一条光线AB 射在镜面MN ，光线CD 是由S 发出的另一条入射光线的反射光线，如图所示，请在图中画出点光源S 的位置。

ABCD MN14.如图，水平天花板上贴着一块平面镜，请你画出地面上哪个区域可以通过平面镜看到发光点S （不考虑人的高度）。

S15.发光点S 旁竖直放置一挡板，下方还有一块大平面镜，请你挡板另一侧画出S 能照亮的区域。

16. 为了把竖直照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在图中画出平面镜的位置，并完成光路图17. 如下图所示，小孔前有一物体AB ，请画出AB 经过小孔成像的光路图，并在光屏MN上标出光路图练习1、根据光路图标出室内的光源。

光学作图练习(附答案)

3、请在下图（左）中作出蜡烛AB在屏上所成的像A’B’（要求标出A’、B’）。
4、如图所示，S是一个发光点，S'是它在平面镜中成的像，SA是S发出的一束光．请在图中画出平面镜的位置和SA经平面镜反射后的光线．
5、如图所示，S'为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P点的光线．
平面镜上，请画出：（1）射向凹透镜的入射光线；（2）经平面镜的反射光线。
27、在图中画出与入射光线对应的折射光线。
28、如图是一束光从空气垂直射入玻璃砖内，请画出这束光从玻璃砖射出后折射光线的大致位置．
29、如图所示的凸透镜,MN为主光轴,O点为光心,F点为焦点,请在图中画出三条光线的折射光线,并作出物点S的像点S'。(注意保留作图痕迹)
30、根据入射光线和折射光线，请在图中的虚线框内画出适当类型的透镜。
31、如图画出凸透镜的折射光线和入射光线方向
32、根据凸透镜成像规律，作出图中物体AB过凸透镜所成的像A′B′．
33、如图所示，MN 为凸透镜的主光轴，A为蜡烛，A′为蜡烛在光屏上所成的像，根据凸透镜成像原理确定凸透镜的位置及其焦点，并将它们画出来．
34、如图所示，一束光线经凹透镜折射后，射向与凹透镜主光轴平行的
25、如图所示，在平静的湖边上方有一盏路灯，潜水员在水下E处看到了路灯的像．图中A、B两点，其中一点是路灯的发光点，另一点是路灯的像点．请你区分发光点、像点，在图中画出水下E处的潜水员看到路灯的光路图．
26、如图甲所示，渔民看到水中S′处有一条鱼，为了叉到鱼，他们不是对准图乙中的S′，而是对准位置更深的S叉去．因为S才是鱼真实的位置，S′处是鱼的像的位置。请你在乙图中作出一条由S发出，经过水面后射入人眼的的光线．

初中物理光学作图专项练习

初中物理光学作图专项练习一、作图题1．“井底之蛙”这个成语大家都很熟悉，图中M点表示青蛙。

请根据光的直线传播知识画图说明为什么“坐井观天，所见甚小”。

（温馨提示：必须标出光的传播方向）2．画出光源AB经过小孔所成像的光路图。

3．如图所示，S是烛焰上的一点，A是人眼的位置，请利用平面镜成像特点画出烛焰S 点的像S'，并画出眼睛看到像S'的光路图。

4．已知光源点A、镜面及眼睛点B，AB之间有墙相隔，光线由光源经镜面向眼睛反射。

请作出反射光线和入射光线。

5．利用平面镜成像特点画出物体ABC在平面镜中所成的像。

6．为了避免驾驶员低头观看仪表信息而造成交通事故，车内安装了如图甲所示的抬头显示器（简称HUD）。

通过前挡风玻璃可呈现水平显示器上的重要行车数据，方便司机查看。

请在图乙中画出显示器AB在挡风玻璃中所成的像。

7．在图中，根据物体AB与镜中所成的像A′B′找出平面镜的位置。

8．如图所示，请根据平面镜成像的特点，画出物体AB。

9．如图所示，光从空气射向半圆形玻璃的圆心O，在空气和玻璃的界面上发生发射和折射，请分别画出反射光线和折射光线。

（大致位置）10．图中的A、B两只小鸟，一只是实际的小鸟，另一只是潜水员从水中观察到该小鸟的像，请你作出潜水员从水中观察到小鸟像的光路图。

11．如图所示，一束光线AB射向竖直的平面镜，并最终在水底O点处形成一个光斑，请作出完整的光路图，并画出必要的辅助线。

12．请你将如图所示的光路图补充完整。

13．如图，补充完整两个光路图。

14．如图所示，凸透镜与凹透镜的一个焦点重合，请根据入射光线，画出相应的出射光线。

15．如图所示，请分别画出AB的入射光线和CO的折射光线。

参考答案：1．【详解】光在同种均匀介质中沿直线传播，被井口挡住的光不能进入井中青蛙的眼睛，所以青蛙看不到井口以外的世界，连接井口两侧到青蛙的眼睛，此范围以内为井底青蛙所见范围，如图所示：2．【详解】过A点和小孔画出一条光线交塑料薄膜于'A，再过B点和小孔画出一条光线交塑料薄膜于'B，连接两点即AB的像，如下图所示：3．【详解】根据平面镜成像特点，作出蜡烛S在平面中的像S'，连接S'到人眼A，延长线用虚线，反射光线用实线，连接蜡烛S和光线AS'与平面镜的交点，作图如下。

中考物理《光学作图》专项练习题(附答案)

中考物理《光学作图》专项练习题(附答案)1．图中OA′是入射光线AO的折射光线，请在图中大致画出折射光线OB′的入射光线BO．2．如图所示，一束光线垂直射到玻璃砖的一个面．作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹．要求在斜面处标出法线．3．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面如图乙所示，请画出这束光线在水中行进最后射出水面的光路图．4．画出图中的BC的入射光线和AO的折射光线____．5．如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′．请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A．（）6．如图所示，a、b是镜前一点光源S发出的光线经平面镜反射后的两条反射光线，请在答题卡的图中根据反射光线a、b画出点光源S的位置．7．如图所示，AB、CD是发光点S发出经平面镜反射后的两条光线，请在图中画出光路确定发光点S的位置和它经平面镜所成的像S′。

8．如图所示，请将下列光路图补充完整．( )9．如图所示，水面上方有一发光点A1，水中另有一发光点A2．人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请画出：（1）A1发出的光经水面反射进入人眼的光路图；（2）A2发出的光进入人眼的光路图．10．图中L为凸透镜，MN为其主光轴，D为光心，若物体AB经凸透镜成的实像为A'B’，试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置．11．小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图．请你在图中把光路补充完整并过A点画出放置的平面镜．12．一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图所示．请在图中画出它的入射光线和反射光线的大致方向．( )13．如图所示，暗室内有一盛水的水槽，水槽上方一激光束入射到平面镜（图中未画出）上的O点，光束经平面镜反射后照射到水槽中的B点。

中考物理《光学作图》专项练习题(附答案)

中考物理《光学作图》专项练习题(附答案)1．如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P 点，请你画出平面镜的位置．2．作出蜡烛发出的光通过透镜之后的光线．3．画出图中S点发出的一条入射光线经平面镜反射后过P点的光路。

4．如图所示，点S表示天空中的小鸟，点S′表示游泳者在水下看到的小鸟，请画出游泳者能看到小鸟的一条入射光线和对应的折射光线．（保留作图痕迹）( )5．如图所示，光源Q发出一束光经平面镜反射在墙上显示出一个光点．①画出光源Q在平面镜中的像①画出平面镜发射的光线并标出墙上光点的位置6．在图中画出平面镜的位置，要求保存作图痕迹_______。

7．如图所示，SA、SB是光源S发出的两条光线．其中SA平行于主光轴，SB过左焦点，请画出这两条光线通过凸透镜后的光线．( )8．如图所示，（两透镜焦距相同）根据已知光线画出原先的入射光线和后来的折射光线。

9．如图，MN为凸透镜L的主光轴，A′B′为物体AB通过凸透镜所成的虚像，请通过作图标出凸透镜L和焦点F的位置。

10．请画出入射光线通过透镜后的折射光线．( )11．如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线．( )12．一束光线从空气斜射向水面，在界面处同时发生了反射和折射，如图所示，已知反射光线，请作出入射光线和大致的折射光线13．当光线从水射向空气时，它的反射光线如图所示，画出入射光线和折射光线．14．如图所示，一束光射向三棱镜，画出这束光两次折射的大致光路。

15．如图所示，一凸透镜放置于水中其主光轴与水面重合，现有一束平行于水面的入射光线通过凸透镜后折射入水中，请画出完整的光路．( )16．如图所示，ab是光源S射向平面镜后的一条反射光线，射向凹透镜的焦点F.S′是光源S在平面镜中的像．请画出：(1)光源S的位置；(2)ab的入射光线；(3)ab经凹透镜的折射光线．17．如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜(保留作图痕迹)．18．如图所示，AB是由点光源S发出的一个入射光线，CD是由S发出的另一条入射光线的反射光线，请在图中画出点光源S点的位置．19．请在图中画出两条入射光线经过凸透镜后的折射光线．20．如图是人眼看见A′物体在平面镜中的像A′的示意图，请确定物体A的位置并画出入射光线．( )参考答案1．【详解】过P点作水平直线与入射光线相交于o点，OP是反射光线，作入射光线和反射光线之间夹角的角平分线，角平分线就是法线的位置，然后垂直于法线画出平面镜的位置；如图所示：【点睛】】本题是光的反射定律的应用，关键要找出法线是入射光线和反射光线夹角的角平分线，平面镜与法线垂直的关系．2．【详解】根据凸透镜的三条特殊光线作图：与主光轴平行的光线，折射后过焦点；过凸透镜光心的光线，传播方向不变；据此作图如下：【点睛】涉及凸透镜或凹透镜的光路作图，应牢记凸透镜和凹透镜的三条特殊光线，在画图中灵活运用，像这一类的作图即可迎刃而解．3．【详解】首先根据像与物体对称作出S的像S’，如图，再连接S’P，交点平面镜于O点，则OP为反射光线，连接SO为入射光线，如图：【点睛】此类作图依据是平面镜成像的原理，如果根据反射定律是不能一下找准正好经过A点的反射光线的；而平面镜成像时，是反射光线的反向延长线相交形成物体的像，所以找出物体的像后，连接像点到P 点，则OP一定为其中一条反射光线。

八年级物理光学作图专项训练及标准答案

光学作图（附答案）光学作图类型主要包括光的反射作图、平面镜成像作图、光的折射作图.方法技巧：（1）光的反射现象中，任知入射光线、反射光线和反射面三个要素中的两个，就可以利用光的反射规律画出第三个要素；（2）平面镜成像作图：方法是根据平面镜成像规律，即物像关于平面镜对称，反射光线的反向延长线过像点等知识作图；（3）在光的折射作图中，判断是折射角大还是入射角大的方法：光速大的介质所在光线与法线夹角大；（4）作图时要注意线的虚实，箭头的方向.反向延长线、作对称的垂线和法线都要用虚线，箭头的方向是指向被观察者的眼睛.02专题训练］J类型1光的反射作图1.（汕尾中考）在图中画出反射光线并标出反射角.................Z/Z/Z///////O2.（徐州中考）如图所示，一束太阳光射到竖直的玻璃幕墙上，请作出其反射光线.3.潜望镜中两块平面镜平行放置与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路.4.A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试作出这两条反射光线的入射光线，并确定发光点的位置.M N类型2平面镜成像作图5.根据平面镜成像特点，在图中画出烛焰上A点在平面镜中所成的像A’ .&nu6.（遵义中考）小芸家在装修房子时，为了美观，在客厅的天花板上安装了一块平面镜，如图所示，请在图中画出物体AB在平面镜中所成的像.7.如图所示，。

是O在平面镜―窑画出平面镜的位置，并画出线段AB在该平面镜中的像.8.如图所示，发光点S发出的某光线经平面镜反射后，反射光线恰好经过A点，请在图中画出这条光线.•s•A类型3光的折射作图9.（泰安中考）如图，请作出AB入射光线由空气斜射入水中后折射光线的大致方向./空气10.（丹东中考）如图所示，在平静的湖边有一盏路灯标记为S,潜水爱好者在水下E 处看到路灯的像为S’.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A• S'• s空气水11.（茂名中考）如图为一等腰直角三棱镜，一束光垂直AB边入射，从AC边射出三棱镜，请画出光线经过三棱镜的光路图.射光线和该反射光线射出水面后的折射光线的大致方向.u 空气d .. ........... … …13.（黄冈中考）小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图.请你在图中把光路补充完整并过A点画出放置的平面镜.14 .（大庆中考）如图所示，竖直方向悬挂一平面镜，尸。

(完整版)光学作图专项练习试题

13.点光源S发出的一条光线AB射在镜面MN，光线CD是由S发出的另一条入射光线的反射光线，如图所示，请在图中画出点光源S 的位置。

14.如图，水平天花板上贴着一块平面镜，请你画出地面上哪个区域可以通过平面镜看到发光点S（不考虑人的高度）。

S15.发光点S旁竖直放置一挡板，下方还有一块大平面镜，请你挡板另一侧画出S能照亮的区域。

16. 为了把竖直照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在图中画出平面镜的位置，并完成光路图17. 如下图所示，小孔前有一物体AB，请画出AB经过小孔成像的光路图，并在光屏MN上标出18、根据光路图标出室内的光源。

19、根据小孔成像的原理（光沿直线传播），在虚线上画出AB的像。

20、完成下列光路图（即画出法线、反射光线或入射光线）。

并标出反射角r［（1）、（2）]或入射角ί［（3）、（4）]的度数。

21、根据光路图画出平面镜的位置22、发光点S发出一束光投射到水面上，其中一条光线反射后经过A点，请作出入射光线、反射光线和大致的折射光线23、处于主光轴上的物体AB经凸透镜后在光屏上成的像A'B'，请你根据图中所给的条件画出凸透镜，并确定焦点F的位置.1、如图，竖直屏上开有一个孔，屏左边有一个物体AB，请在屏右SAB CDM N室内AB30°60°45°45°40°边用斜线标出能完整看到AB 的区域。

2、如图所示，小孔前有一物体AB，请画出AB经过小孔成像的光路图，并在光屏MN上标出AB所成的像.3、室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图9所示）。

请根据这两条光束的方向确定室内电灯的位置。

（保留作图痕迹）4、如图，AB、CD是某一点光源S发出的二条入射光线，请画出它们的反射光线，标出点光源的位置，并完成光路图。

5、如图所示，AB、CD是发光点S发出经平面镜反射的两条光线。

请在图中确定发光点S和它在平面镜中的像S′的位置，并完成光路图。

光学作图专题练习

光学作图专题练习（一）光的反射 1.完成下列光路图
2. 一束光线射到平面镜上，与镜面的夹角是30°，画出反射光线
A B
3. 请你确定图中平面镜的位置
4. 请你在黑箱中填入合适的镜面，并将光路补充完整。

5.作出潜望镜的光路图。

（二）光的折射
1. 一条光线斜射到厚玻璃板上，试画出光线经过玻璃板上、下两个表面产生的折射光线的示意图．
A B A
A B C A C
2.一束光线从空气射至空气和水的界面上，如图所示，试在图上画出反射光线，并大致画出折射光线．
（三）平面镜成像
1. 如图所示，平面镜前有一物体AB ，作出AB 在镜中成的像A ´B ´。

2. 如图所示，作出物体ABC 在平面镜中成的像A ´B ´C ´。

3.在图中画出钟表面指针的位置．
5. 如图所示，a 、b 两条光线是由平面镜前某一发光点S 射出的光线经过镜面反射后的情况。

请在图中作出S 的位置，并补画出对应的入射光线。

八年级物理光学作图专题训练精选

1光学作图专题训练1一、光的直线传播1、小华同学根据课本中的“试一试”用易拉罐做小孔成像实验：请在图中作出蜡烛AB 的像A 1B 1。

2、如图所示，Ｓ是一个发光的小电灯，Ｐ、Ｑ是不透光的挡板，试作出在挡板右侧能被照亮的范围。

3、室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束。

请根据这两条光束的方向确定室内电灯的位置。

（保留作图痕迹）二、平面镜成像4、在图中作出物体在平面镜中的像。

5、如图，有一三角形物体ABC ，请作出其在平面镜中的像。

6、如图所示，光线A 、B 为光源S 发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜并完成光路图。

7、如图所示，B 为一个发光点，A 为平面镜前的某一点，试画出由B 发出的光线被平面镜反射后，经过A 点的光路图。

8、如图所示的a ，b 是经平面镜反射后的反射光线，根据平面镜成像特点，画出对应的入射光线．9、如图所示，S ´是点光源S 在平面镜中的像，E 是眼睛的位置，画出从S 发出经平面镜反射后过E 点的反射光线。

10、如图所示，S 是一个发光点，S ’是它在平面镜中成的像，SA 是S 发出的一条光线，请在图中画出平面镜的位置和SA 经平面镜反射后的光线。

11、如图所示，在练功房里，小红同学利用平面镜来帮助矫正舞姿，画出她的脚上的B 点的光线经过平面镜后进入人眼A 点的光路图。

12、平面镜前有一个发光点S ，1S 是S 在镜中成的像，当平面镜转动一个角度后，像的位置为2S ，试作出平面镜的位置。

三、光的反射定律13、在图中画出入射光线AO 的反射光线OB ，并标出反射角的大小第1题第2题第3题第4题第5题第6题第7题第8题第9题第10题第11题第12题2S 1S B A · ·S ´· S E214、如图所示，两条光线是由同一光源S 发出经平面镜反射后形成的，请根据光的反射定律确定光源S 的位置并完成光路图．15、图中光线经平面镜反射后改变了方向，请画出平面镜的位置，标出法线和入射角。

初中物理《光学作图》专题练习习题

初中物理八年级光学作图题综合测试
考试时间：40分钟满分：100分
一、基础知识题（共50分）
1．作出下列各图的入射光线（或反射光线、镜面、折射光线）（每题3分，共18分）
2．在各图的方框内填上适当的光学元件，并补全光路图。

（每题4分，共20分）
3．完成下列各透镜的光路（每题2分，共12分）
二、综合应用题（每题5分，共50分）
1．两平面镜相互垂直，入射光线如图所示，请依次画出经两个平面镜反射后的光线。

2．根据平面镜成像特点画出镜前的物体。

3．画出发光点S
发出的光线经平面镜反射后过图中P
点的光路
空气玻璃空气水
A ’
B ’
‘
图。

4．如图所示，S’为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请
画出平面镜MN，并完成光线SA的光路。

5．小明用平面镜将一束太阳光反射到竖井底（如图所示），请在图上作出平面镜的位置。

6．如图所示，小星通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向，在图中用箭头标出光的传播方向．并根据光的反射定律画出平面镜．
7．如图所示，玻璃水缸底部C点处有一块小雨花石，人眼在A点看到雨花石在B点，要使从A点射出来的一束极细的激光能照到缸底的雨花石上，请画出光路图。

8．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图。

9．如图所示，—束光射向三棱镜，画出这束光两次折射的大致光路。

10．如图所示，一束光线斜射向一块玻璃砖的侧面。

请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。

中考物理模拟题《光学作图》专项测试题(附参考答案)

中考物理模拟题《光学作图》专项测试题(附参考答案) 学校:___________班级：___________姓名：___________考号：___________一、作图题1．画出小孔成像光路图，作出物体（以带箭头的线段代表）的像。

2．在如图中，画出入射光线AO的反射光线OB，并标出反射角大小。

3．如图所示，从点光源S发出的一条光线射向平面镜，经平面镜反射后射向墙壁上的O点处。

请作出这条入射光线并完成光路图。

4．如图所示，将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，请画出这束光线在水中行进、最后射出水面的光路图．5．根据平面镜成像的规律，作出图中物体AB在平面镜中所成的像。

6．如图是人眼看见A′物体在平面镜中的像A′的示意图，请确定物体A的位置并画出入射光线．7．如图所示，在A点看到水中物体S的像在S′，请你画出一条在A点看到物体像S′的光路图。

8．画出入射光线的反射光线并标出反射角。

9．如图是光源S经平面镜反射的两条光线，请画图确定光源位置，并完成光路图．10．如图所示，一束光由空气斜射向水面。

请画出它经水面的反射光线，并大致画出折射光线。

11．在图中大致画出光从空气进入水中的折射光线．12．如图所示，AO为入射光线，OB为反射光线，请在图上画出平面镜位置．13．如图所示，在平静的湖边上方有一盏路灯，潜水员在水下E处看到了路灯的像．图中A、B两点，其中一点是路灯的发光点，另一点是路灯的像点．请你区分发光点、像点，在图中画出水下E处的潜水员看到路灯的光路图．14．根据要求规范作图：如图所示，请作出入射光线AO射入水中的折射光线OB的大致方向。

15．光线L射到某平面镜上，使其沿水平方向传播，如图所示．请在图中画出所需平面镜的位置。

(要求保留必要的作图痕迹)16．根据平面镜成像原理作出物体AB的像17．古诗词蕴含着很多光学知识，唐代诗人储光羲在《钓鱼湾》中写道“潭清疑水浅”，如图所示A是水底某点，请你完成人眼看到水底A点变浅的光路图。

光学作图专项训练

光学作图学校：___________姓名：___________班级：___________考号：___________一、作图题1、如图所示，根据入射光线画出反射光线，并在图中标出反射角的度数。

2、如图为小明刚好看到水中硬币左边缘A点的光路图，加水使小明在图位置刚好能看到硬币右边缘B点，画出此时水面位置和入射光线。

3、下图中平面镜前有一点光源S，其发出的一条光线经过平面镜反射后经过A点，试完成光路图。

4、如图所示，一束光斜射向水面，请画出它的反射光线及折射光线的大致位置。

5、如下图所示，一束光入射到平面镜上，入射角为60 ，请画出反射光线并标出反射角的度数。

6、如下图所示，从S点发出的一条光线，经平面镜反射后，其反射光线恰好通过P 点。

请你作出这条入射光线并完成光路图。

7、请在图中作出物体AB在平面镜MN中所成的像A B''。

8、如图光线AO从空气斜射入水中，画出水中折射光线的大致方向。

9、张聪同学在东风渠东岸的人行道锻炼身体时发现，水中的小鱼（A）在对岸的路灯（B）的像中嬉戏，试在图中画出张聪（C）看到水中鱼（A）的光路图.10、如图，罗庄道德广场清澈池塘底部有一石块A，站在岸边的小强（假设小强的眼睛在C处）看到石块在B处（图中用虚线连接），请画出小强看到石块A的光路图（标明入射光线和折射光线）。

11、如图所示，请作出物体AB在平面镜MN中所成的像A B''。

12、如图所示，一束光沿AO从空气斜射入水中，请画出折射光线的大致方向。

13、如图所示，画出物体AB在平面镜中的像A B''。

14、请画出水中鱼的眼睛在E点观察空气中的物体S的光路图（S'是鱼看到的虚像，要求保留作图痕迹）。

15、平静水面上的小鸟和水中的小鱼某时刻的实际位置如图所示，水面一侧C点的人眼恰好看到它们在水中的像重合，以小鸟眼睛A点代表小鸟，以小鱼眼睛B点代表小鱼，请画出小鸟在水中像的位置A'以及人眼看到小鱼的光路图.（保留作图痕迹）.16、如图所示，潜水员的眼睛在水面以下A 处，观察岸上的物体。

中考物理高频考点《光学作图》专项练习题-带答案

中考物理高频考点《光学作图》专项练习题-带答案学校:___________班级：___________姓名：___________考号：___________一、作图题1．如图所示，激光笔从A点发出激光，在平面镜上留下一个红色亮点O，请画出激光入射到镜面和离开镜面后的径迹。

2．如图所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线和大致的折射光线方向。

3．如图所示，请画出入射光线经凹透镜后的折射光线，将光路图补充完整。

4．如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．5．如图所示，一束光从水中斜射到水面，请画出反射光线和折射光线的大致方向．6．物理素养挑战赛中，小平被要求用A处的激光手电照亮B处的物体，但两者中间有一位置固定不透光的遮挡物。

于是他找来一个平面镜放在如图所示的位置顺利完成任务，请你画出他用到的光路。

7．请在图中完成光路图。

8．如图，渔民看到水中S′处有一条鱼，为了叉到鱼，他们不是对准图中的S′，而是对准位置更深的S叉去。

因为S才是鱼真实的位置，S′处是鱼的像的位置。

请你在图中作出由S发出经过水面后射入人眼的光线。

9．在图中，应用平面镜成像的特点画出物体AB在平面镜中成的像A'B'。

10．在下图中完成光路图，并标出A点的像A’。

11．一束光从空气斜射到水面上，折射光线如图所示，请画出对应的入射光线和反射光线。

12．一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸边，设A处为人眼，作出灯发出的光经过水面反射后进入人眼的光路图．（保留作图痕迹）13．如图所示，一束光线从水中射向空气，在水面发生了折射，请画出折射光线的大致方向，并标出折射角r．14．在下图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数。

15．画出如图中对应的折射光线；16．请完成图中的光路图17．请画出图中物体AB在平面镜中所成的像A'B′。

(完整版)初中物理---光学作图专题(附答案)

光学作图专题一、作图题1、如图10中S是发光点， S′经凸透镜所在的虚像。

(1)画出入射光线SA的折射光线的位置。

(2)作图确定此透镜的焦点。

2、（1）如图下左所示，F1、F2为凸透镜焦点。

CF2是经凸透镜折射后的光线，AB为一过焦点且与主光轴垂直的平面镜，请画出CF2进入凸透镜前的入射光线和经平面镜反射后的光线。

(2)如图下右所示，一个人站在河岸上，在B点位置可以看到对岸上发射塔的塔尖A在水中的倒影A′，完成光路图（保留作图痕迹）．3、请你在下图两个虚线框内分别画出一个适当的光学器件，使它能够满足图中改变光路的要求，并补齐光路。

4、平面镜、凸透镜、凹透镜都可以使一细束光的光路发生如图的改变．请在图（A）（B）（C）中分别画出示意图．5.如图所示,是探究凸透镜成像规律实验时,光屏上所得到的像.请你在图上大致画出其所对应的物体.6、如图所示，OO′为凸透镜的主光轴，S′为点光源S经凸透镜成的像，SA为光源S发出的一条光线，请在图中适当的位置画出凸透镜，并完成光线SA通过凸透镜的光路图．7、如图所示，B为发光点A通过凸透镜所成的像，试通过作图画出凸透镜的光心O及两个焦点F的位置；8、体温表上部既是三棱又是圆柱面，并且有一个面涂成乳白色，其中AB为水银柱的直径。

请作图说明其看到的像的光路图。

9、如图，黑箱内有一只焦距为3cm的凸透镜和一只平面镜，请你画出黑箱内的光路图，并标出平面镜上入射角的度数。

10、如图11所示，由发光点A发出的光射到水面上，同时发生反射和折射，反射光线经过S点，试在图中画出入射光线、反射光线和大致的折射光线．11、按照题目要求完成作图：（1）通过细管可以看见水底的物块，但从细管穿过的直铁丝，却碰不上物块。

请在图10中作出通过细管看见物块的入射光线。

12、如图所示为一个等腰直角玻璃砖，一束光线从一个直角边AB垂直入射。

请你画出该光线从AB边折射进入玻璃砖，从斜边AC反射后从另一个直角边BC出射的光路图。
