钢筋下料长度如何计算？三个公式一次看懂!

钢筋下料长度如何计算？三个公式一次看懂！

本文图文解析了钢筋下料长度计算的三个公式，分别对应：①直钢筋、②弯起钢筋、③箍筋，轻松看懂之后，对现场工作很有帮助！

在钢筋混凝土结构工程中，有许多形状各异、功能不同的钢筋，比如纵筋、分布筋、拉结筋、箍筋、弯起钢筋、架立筋、马凳筋等等，这些钢筋共同组成了结构构件的钢筋骨架，共同发挥各自的作用。

但是从钢筋厂家运进施工现场的钢筋可不是这个样子的。都是一根根长度相等的直线状态的钢筋捆在一起，比如有9米的，也有12米的，像下面这样：

还有曾经比较常见的圆盘条，主要是光圆钢筋，现在已经不常用了。

因此，就要通过钢筋工把进场的直线状态的钢筋加工成我们所需要的样子，也就是配筋图要求的样子。这时候就必然出现钢筋的弯曲、搭接、焊接、切断。而这种成型钢筋，到底需要多少进场钢筋才能加工出来，也就是确定成型钢筋在直线状态下需要多少长度，这样才能对进场钢筋进行准确切割。

这是一个很复杂的工作。这个工作就叫做钢筋下料。

而在钢筋下料中，对钢筋长度影响最为复杂的就是钢筋的弯曲。

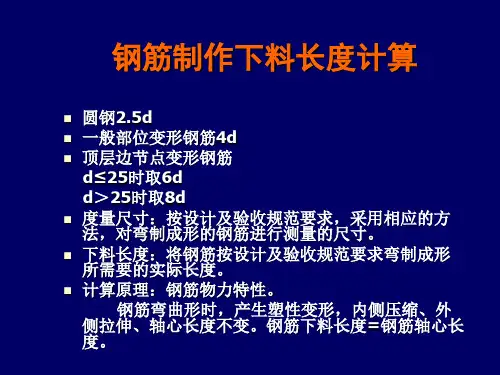

作为一种具有良好变形性能的建筑材料，钢筋弯曲的特点是在弯曲处内皮缩短，外包尺寸伸长，而中心线尺寸不变（如下图所示），所以我们只要把握住中心线尺寸，就可以得到钢筋的下料长度。

搞清了这个问题，就可以准确的进行下料长度计算了。钢筋下料长度计算主要有三个公式，分别对应直钢筋、弯起钢筋和箍筋，下面我们一一介绍一下：一直钢筋下料长度=构件长度-保护层厚+弯钩增加长度+钢筋搭接长度

上述公式中，构件长度、保护层厚度、钢筋搭接长度都可以通过结构施工图纸、《混凝土结构工程施工质量验收规范》、16G101图集得到准确的数据，而弯钩增加长度需要结合我们前面讲的“弯曲处内皮缩短，外包尺寸伸长，而中心线尺寸不变”按照16G101图集的规定进行计算。

钢筋下料长度计算

l (2.5d 0.5d 0.5d ) 3d 2.5d d d 6.25d 2 2
d
但钢筋经过弯曲，因塑性变形长度会增加，一般情况45°、90°、 135°、增加值为0.55d、 2.29d、 1.88d，则实际钢筋下料长度应减去弯曲增加值。如下例所示：
16
7560mm
钢筋下料长度计算半圆钩弯钩增加长度为6.25d
弯钩形式
直弯钩
斜弯钩
弯钩增加长度为3.5d
弯钩增加长度为4.9d
钢筋弯钩增加长度计算
一般受拉的光面钢筋末端应弯成180°的半圆形弯钩，同时设计图纸上注明钢筋端点的尺寸。计算下料长度时，必须算出钢筋弯钩增加的长度，即下图中的l。
3d 2.5d l L
5
3
1 Φ 18
1 Φ18 2 1
4
2 Φ10
2
500
400
450
2
2 Φ 18
1 1
Φ6 @ 200 6000
5
3
1 Φ 18
2 Φ 10
2
2
2 Φ 10
பைடு நூலகம்
Φ6 @200
5 3 4
3 4 5
1 Φ 18
450
1 Φ 18
Φ6 @200
2 Φ 18 200 1–1
1
1

建筑施工技术方案设计(钢筋下料长度计算)

钢筋下料长度计算

钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。各种钢筋下料长度计算如下：

直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度

弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度

箍筋下料长度＝箍筋周长＋箍筋调整值

上述钢筋需要搭接的话，还应增加钢筋搭接长度。

下料长度：是按钢筋弯曲后的中心线长度来计算的，因为弯曲后该长度不会发生变化。

外包标注：简图尺寸或设计图中注明的尺寸不包括端头弯钩长度，它是根据构件尺寸、钢筋形状及保护层的厚度等按外包尺寸进行标注的，他有几种不同的标注方法，具体见下图。

弯曲量度差：钢筋弯曲时，其外壁伸长，内壁缩短，而中心线长度并不改变，计算钢筋的下料长度是按中心线的长度计算的。

显然外包尺寸大于中心线长度，它们之间存在一个差值，我们称之为“量度差值”。

弯钩增加长度：当使用不同的外包标注方法时，有可能外包标注的长度没有弯钩按中心线长度增加的大，这样就存在一个实际下料长度和外包标注之间的一个差值，这个差值就是下料时应按外包标注所增加的长度，具体右图。

如上图90度弯钩，当按如下两种外包标注时其弯钩的计算方法不同

如果外包尺寸只标注L，那么就存在一个弯钩增加长度，即实际下料长度应是钢筋中心线的长度，也就是钢筋垂直弯曲部分长度AB，加上90圆弧长度，再加上底部除圆弧部分的长度S，大于外包标注尺寸L，即AB+R+S与L的差值就是弯钩的增加长度。

如果外包尺寸标注L，L1，则这时的实际下料长度AB+R+S明显小于外包标注长度L1+L，这时L1+L与AB+R+S的差值就为弯曲量度差。

钢筋下料长度计算

钢筋下料长度计算：

梁钢筋两侧端部无锚固角度如下：

注：钢筋端部保护层厚度取10mm、其他位置保护层厚度取25mm。（看题目）

弯曲量度差值：当弯曲30°取0.3d 弯曲45°取0.5d 弯曲60°取d

弯曲90°取2d 弯曲135°取3d 弯曲180°取6.25d

①梁下部贯通筋：总跨长度+（是否两侧有墙体、柱子有的话加上乘以2）－（2倍的端部保护层厚度）=梁下部贯通筋下料长度

②梁上部架立筋：

外包尺寸：总跨长度+（是否两侧有墙体、柱子有的话加上乘以2）－（2倍的端部保护层厚度）

下料长度：外包尺寸+（二倍6.25d）（180°=6.25）

③弯起筋（元宝筋）：

端部平直段长：两侧墙体和柱子的宽度+指定的那根弯起钢筋距离墙体的距离总和—端部保护层

斜段长：（梁高－二倍的保护层）×1.414 （弯曲量度差值45°=1.414）

中间直段长：总跨长度（两侧有墙体和柱子的话一定要加上去）－2（两侧的柱子或墙体+弯起筋柱内侧的距离+梁高减两倍的保护层）

端部竖直外包长：梁端部竖直向下距离乘以2

下料长度=外包尺寸－量度差值

｛2（端部平直段长+斜段长）+中间直段长+端部竖直外包长}－{（二倍的90°d）－（四倍的45°d）}

④箍筋：

箍筋的外包尺寸：｛梁宽－二倍保护层+2d

｛梁高－二倍保护层+2d

箍筋的下料长度：（宽+高）2+2倍保护层

箍筋根数：（构件长－2保护层厚度）/箍筋间距+1

钢筋下料长度的计算方法

钢筋的下料长度可以通过以下步骤进行计算：

1. 首先确定钢筋的使用位置和要求的长度。

2. 根据构造设计图纸上的标注或规格要求，确定钢筋的直径和数量。

3. 根据实际使用需求和工程要求，计算出钢筋的总长度。

4. 根据构造设计图纸上的图例和标注，确定钢筋的弯曲和接头方式以及相关长度。

5. 根据钢筋的直径、弯曲角度和接头方式，计算出弯曲区域和接头区域的长度。

6. 将总长度减去弯曲区域和接头区域的长度，得到最终的下料长度。

在计算过程中，应确保符合相关规范和标准的要求，并参考现场实际情况进行调整。同时，对于特殊或复杂的情况，可以请专业工程师进行计算和确认。

钢筋下料长度计算(施工)

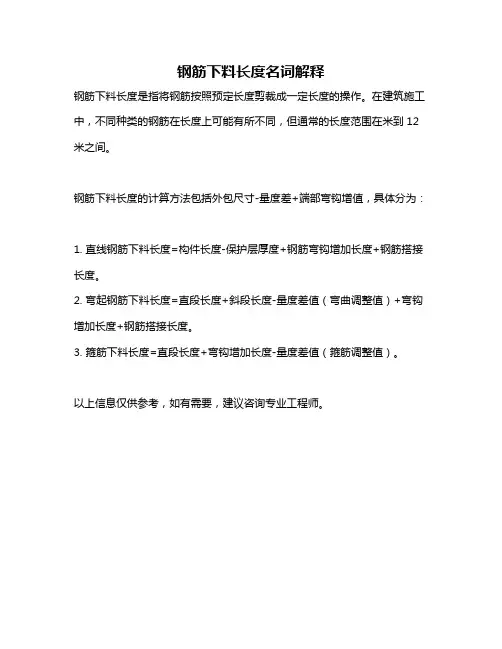

一般钢筋下料长度计算公式

1. 直钢筋下料长度=构件长度-混凝土保护层厚度+弯钩增加长度

2. 弯起钢筋下料长度=直段长度+斜段长度-弯曲调整值(弯折量度差值)+弯钩增加长度

3. 箍筋下料长度=直段长度+弯钩增加长度-弯曲调整值(弯折量度差值)

或=箍筋周长+箍筋长度调整值

4. 曲线钢筋下料长度=钢筋长度计算值+弯钩增加长度

曲线钢筋:环形钢筋、螺旋钢筋、抛物线钢筋等

钢筋的砼保护层厚度（mm）

一个Ⅰ（Ⅱ）级钢筋弯钩增加长度（钢筋直径d）

钢筋弯曲量度差值表4 (我们统一采用)

箍筋弯钩增加长度计算

箍筋弯钩形式——结构抗震时，一般为135°/135°或90°/135°；结构非抗震时为：90°/90°或90°/180 °

箍筋弯钩平直部分的长度非抗震结构为箍筋直径的5倍；有抗震要求的结构为箍筋直径的10倍，且不小于75mm。

一个箍筋弯钩增加长度表（Ⅰ级钢筋，直径d）

注：由于一般结构均抗震，箍筋弯钩形式多为135°/ 135°即为箍筋弯钩的一般默认形式

箍筋调整值

钢筋的锚固长度

钢筋的锚固长度，是指各种构件相互交接处彼此的钢筋应互相锚固的长度。

设计图有明确规定的，钢筋的锚固长度按图计算；当设计无具体要求时，则按《混凝土结构设计规范》的规定计算。GB50010—2002规范规定：

（1）受拉钢筋的锚固长度受拉钢筋的锚固长度应按下列公式计算：

普通钢筋La=a(fy / ft)d

预应力钢筋 La=a(fpy / ft)d

式中 fy fpy —普通钢筋、预应力钢筋的抗拉强度设计值；

ft —混凝土轴心抗拉强度设计值，当混凝土强度等级高于C40时，按C40取值；

常见钢筋下料长度

常见钢筋下料长度(2009-01-06 22:30:25)

标签：杂谈分类：建筑钢筋下料长度计算

直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度

弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度

箍筋下料长度＝箍筋周长＋箍筋调整值

上述钢筋需要搭接的话，还应增加钢筋搭接长度。

1．弯曲调整值

钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。钢筋的量度方法是沿直线量外包尺寸（图9-46）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。弯曲调整值，根据理论推算并结合实践经验，列于表9-23。

图9-46 钢筋弯曲时的量度方法

钢筋弯曲调整值表9-23

钢筋弯曲角度 30° 45° 60° 90° 135°

钢筋弯曲调整值 0.35d 0.5d 0.85d 2d 2.5d

注：d为钢筋直径。

2．弯钩增加长度

钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图9-47）。半圆弯钩是最常用的一种弯钩。直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。斜弯钩只用在直径较小的钢筋中。

图9-47 钢筋弯钩计算简图

（a）半圆弯钩；（b）直弯钩；（c）斜弯钩

光圆钢筋的弯钩增加长度，按图9-47所示的简图（弯心直径为2.5d、平直部分为3d）计算：对半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。

钢筋下料长度如何计算？三个公式一次看懂!

钢筋下料长度如何计算？三个公式一次看懂！

本文图文解析了钢筋下料长度计算的三个公式，分别对应：①直钢筋、②弯起钢筋、③箍筋，轻松看懂之后，对现场工作很有帮助！

但是从钢筋厂家运进施工现场的钢筋可不是这个样子的。都是一根根长度相等的直线状态的钢筋捆在一起，比如有9米的，也有12米的，像下面这样：

还有曾经比较常见的圆盘条，主要是光圆钢筋，现在已经不常用了。

这是一个很复杂的工作。这个工作就叫做钢筋下料。

而在钢筋下料中，对钢筋长度影响最为复杂的就是钢筋的弯曲。

钢筋下料长度计算

1、直钢筋下料长度=构件长度+锚固长度（搭接长度）+弯钩增加长度—保护层厚度—弯曲调整长度

2、弯起钢筋下料长度=直段长度+斜段长度—弯曲调整长度+弯钩增加长度

3、箍筋下料长度=箍筋周长+弯曲调整长度+弯钩增加长度

钢筋弯曲调整值

4、钢筋弯钩增加长度：半圆弯钩增加长度6.25d,直弯钩3.5d,斜弯钩4.9d。

5、HPB300级钢筋末端应作180°弯钩，其弯弧内径不小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋的3倍；HRB335、HRB400级弯弧内径不小于钢筋直径的4倍，弯钩平直长度符合设计要求；钢筋作不大于90°弯折时，弯折处的弯弧内径不小于钢筋直径的5倍。箍筋末端作135°弯钩，弯钩平直部分长度不小于10d和75mm中的最大值。对于主次梁及井字梁交叉处，要采用变数箍筋。下料时，严格按照实际情况翻样，次梁箍筋高度要扣掉主梁钢筋直径，并逐渐加大到次梁实际的箍筋尺寸。

钢筋下料长度计算

直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度

弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度

箍筋下料长度＝箍筋周长＋箍筋调整值

上述钢筋需要搭接的话，还应增加钢筋搭接长度。

1．弯曲调整值

图9-46 钢筋弯曲时的量度方法

钢筋弯曲调整值表9-23

钢筋弯曲角度 30° 45° 60° 90° 135°

钢筋弯曲调整值 0.35d 0.5d 0.85d 2d 2.5d

注：d为钢筋直径。

2．弯钩增加长度

图9-47 钢筋弯钩计算简图

（a）半圆弯钩；（b）直弯钩；（c）斜弯钩

光圆钢筋的弯钩增加长度，按图9-47所示的简图（弯心直径为2.5d、平直部分为3d）计算：对半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。

在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表9-24。

钢筋下料长度

1、直钢筋下料长度=构件长度－保护层厚度+弯钩增加长度

2、弯起钢筋下料长度=指段长度+斜段长度+弯钩增加长度－弯曲调整值

注：HPB235级钢筋D=2.5d; HRB335级钢筋D=4d; HRB400级钢筋D=5d

3、箍筋下料长度=箍筋外皮周长+弯钩增加长度－弯曲调整值

(完整版)钢筋下料长度计算

梁板钢筋的下料长度 =梁板的轴线尺寸-保护层（一般25）+上弯勾尺寸

180度弯勾=6.25d

90度弯勾＝3.5d

45度弯勾＝4.9d

再咸去度量差：３０度时取0.3d＼ 45度0.5d＼６０度1d＼９０度２d＼ 135度３d

如果是一般的施工图纸按上面的方法就可以算出来如板的分布筋\负盘\梁的纵向受力筋\架力筋.如果是平法施工图那就要参考03G101-1B了

箍筋的长度：外包长度+弯勾长度-6d

弯勾长度6加100\8加120\10加140

箍筋个数=梁构件长度-(２５保护层)*2／箍筋间距+1

矩形箍筋下料长度计算公式

箍筋下料长度=箍筋周长+箍筋调整值（表1）

式中箍筋周长=2（外包宽度+外包长度）；

外包宽度=b-2c+2d；

外包长度=h-2c+2d；

b×h=构件横截面宽×高；

c——纵向钢筋的保护层厚度；

d——箍筋直径。

箍筋调整值见表1。

2．计算实例

某抗震框架梁跨中截面尺寸b×h=250mm×500mm，梁内配筋箍筋φ6@150，纵向钢筋的保护层厚度c=25mm，求一根箍筋的下料长度。

解：外包宽度= b-2c+2d

=250-2×25+2×6=212（mm）

外包长度=h-2c+2d

=500-22×25+2×6=462（mm）

箍筋下料长度=箍筋周长+箍筋调整值

=2（外包宽度+外包长度）+110（调整值）

=2（212+462）+110=1458（mm）

≈1460（mm）（抗震箍）

错误计算方法1：

箍筋下料长度=2（250-2×25）+2（500-2×25）+50（调整值）

=1350（mm）（非抗震箍）错误计算方法2：箍筋下料长度=2（250-2×25）+2（500-2×25）=1300（mm）

钢筋下料长度如何计算

首先，要了解钢筋的长度计算需要以下几个要素：梁、柱的尺寸、钢筋的直径和受力形式。

1.梁的钢筋下料长度计算：

钢筋需要在梁的受力区域覆盖，以保证梁的受力性能。一般情况下，梁的钢筋覆盖层厚度为25mm。所以，钢筋下料长度 = 梁的截面尺寸 - 钢筋直径 - 钢筋覆盖层厚度的两倍。

2.柱的钢筋下料长度计算：

柱的钢筋下料长度根据钢筋受压区的高度来确定。一般情况下，钢筋的下料长度应该大于等于受压区高度的两倍。受压区高度计算可以根据静力分析进行，也可以根据规范中的柱受力图表进行查找。

3.钢筋的受力形式：

钢筋受力形式有拉力和压力两种。对于拉力钢筋，其下料长度应为实际需要长度加上一定的储备长度，以便于施工时的调整。对于压力钢筋，其下料长度应满足钢筋的受压区高度的要求。

需要注意的是，以上的计算方法是基于一般情况下的设计规范和施工要求。在实际工程中，可能会存在一些特殊情况，比如斜梁、悬挑梁等，需要根据具体情况进行调整和计算。并且，钢筋的下料长度还需要根据标准长度进行合理的排布和搭接，以尽量减少钢筋的浪费。

总之，钢筋下料长度的计算是建筑工程中重要的一环，需要结合具体的工程设计和规范要求进行计算，并合理安排钢筋的搭接和排布，以确保施工的质量和效率。

钢筋下料长度计算

钢筋下料长度计算 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】

梁板钢筋的下料长度 =梁板的轴线尺寸-保护层（一般25）+上弯勾尺寸

180度弯勾=

90度弯勾＝

45度弯勾＝

再咸去度量差：３０度时取＼ 45度＼６０度1d＼９０度２d＼ 135度３d

如果是一般的施工图纸按上面的方法就可以算出来如板的分布筋\负盘\梁的纵向受力筋\架力筋.如果是平法施工图那就要参考03G101-1B了

箍筋的长度：外包长度+弯勾长度-6d

弯勾长度6加100\8加120\10加140

箍筋个数=梁构件长度-(２５保护层)*2／箍筋间距+1

矩形箍筋下料长度计算公式

箍筋下料长度=箍筋周长+箍筋调整值（表1）

式中箍筋周长=2（外包宽度+外包长度）；

外包宽度=b-2c+2d；

外包长度=h-2c+2d；

b×h=构件横截面宽×高；

c——纵向钢筋的保护层厚度；

d——箍筋直径。

箍筋调整值见表1。

2．计算实例

某抗震框架梁跨中截面尺寸b×h=250mm×500mm，梁内配筋箍筋φ6@150，纵向钢筋的保护层厚度c=25mm，求一根箍筋的下料长度。

解：外包宽度= b-2c+2d

=250-2×25+2×6=212（mm）

外包长度=h-2c+2d

=500-22×25+2×6=462（mm）

箍筋下料长度=箍筋周长+箍筋调整值

=2（外包宽度+外包长度）+110（调整值）

=2（212+462）+110=1458（mm）

≈1460（mm）（抗震箍）

错误计算方法1：

箍筋下料长度=2（250-2×25）+2（500-2×25）+50（调整值）

钢筋下料的计算公式

钢筋下料的计算公式主要分为直筋下料长度公式和弯曲筋下料长度公式两种。

直筋下料长度公式：L = L0 + 2a，其中L为钢筋的实际长度，L0为钢筋的标准长度，a为钢筋需要埋进混凝土中的长度。

弯曲筋下料长度公式：L = L0 + 2a + 2Rθ，其中R为弯曲筋的曲率半径，θ为弯曲角度。

在高层建筑中，对于钢筋长度的精度要求高，因此使用如下公式计算：L = L0 + a + b + c，其中a为钢筋需要伸入层底楼板的长度，b为钢筋在楼板中的长度，c为钢筋在楼板顶部的长度。

请注意，以上公式仅供参考，实际应用中还需根据具体情况进行调整。同时，为了确保下料的准确性，建议在实际操作前咨询专业工程师或专家进行指导。

钢筋下料长度计算

梁板钢筋的下料长度=梁板的轴线尺寸-保护层（一般25）+上弯勾尺寸

180度弯勾=6.25d

90度弯勾＝3.5d

45度弯勾＝4.9d

再咸去度量差：３０度时取0.3d＼45度0.5d＼６０度1d＼９０度２d＼135度３d

如果是一般的施工图纸按上面的方法就可以算出来如板的分布筋\负盘\梁的纵向受力筋\架力筋.如果是平法施工图那就要参考03G101-1B了

箍筋的长度：外包长度+弯勾长度-6d

弯勾长度6加100\8加120\10加140

箍筋个数=梁构件长度-(２５保护层)*2／箍筋间距+1

矩形箍筋下料长度计算公式

箍筋下料长度=箍筋周长+箍筋调整值（表1）

式中箍筋周长=2（外包宽度+外包长度）；

外包宽度=b-2c+2d；

外包长度=h-2c+2d；

b×h=构件横截面宽×高；

c——纵向钢筋的保护层厚度；

d——箍筋直径。

箍筋调整值见表1。

2．计算实例

某抗震框架梁跨中截面尺寸b×h=250mm×500mm，梁内配筋箍筋φ6@150，纵向钢筋的保护层厚度c=25mm，求一根箍筋的下料长度。解：外包宽度= b-2c+2d

=250-2×25+2×6=212（mm）

外包长度=h-2c+2d

=500-22×25+2×6=462（mm）

箍筋下料长度=箍筋周长+箍筋调整值

=2（外包宽度+外包长度）+110（调整值）

=2（212+462）+110=1458（mm）

≈1460（mm）（抗震箍）

错误计算方法1：

箍筋下料长度=2（250-2×25）+2（500-2×25）+50（调整值）=1350（mm）（非抗震箍）错误计算方法2：箍筋下料长度=2（250-2×25）+2（500-2×25）=1300（mm）
