可控硅励磁装置运行规程
励磁调节器运行规程
励磁调节器运行规程1、系统介绍：本套装置为ABB公司生产的UNITROL5000励磁调节器，为静态励磁，整套系统包括励磁变压器、A VR调节器、可控硅整流柜、励磁开关。
1.1、励磁变压器：由三个单相变压器组成，采用Y/Δ- 1接线，容量为3 X 2000 KV A。
具有温度保护装置，发出告警信号。
1.2、A VR调节器：具有两套功能相同的调节器，每套具有三个通道，分别为自动通道、手动通道、EGC紧急通道。
另外在此柜中还具有LCP控制板、维修屏以及开关和继电器等。
1.2.1、逻辑关系：当A路自动通道故障时，切换到B路自动通道；如果这个通道又发生故障，首先判断A路通道是否完好，若完好便切换到A路，不好便切换到B路的手动通道；在B路通道故障时切换到A路的手动通道，切换不成功便切换到B路的EGC通道。
1.2.2 、LCP 控制板用于本地操作UNITROL5000系统，并显示重要的过程信号和故障信号。
具有带LED的16个键，用于系统专门的显示和控制；10个控制键用于运行模式和内置功能以及LCD，LCD为8行显示，每行40个字符。
按此键后，出现8个模拟信号，显示信道号，信号名称，值及单位，黄色灯亮，使用滚动键可显示后面的模拟信号。
按此键后，出现四个模拟信号，显示信道号，信号名称，值及单位，黄色灯亮，使用滚动键可显示后面的模拟信号。
清除故障信号，按键后，如有故障，会出现最多8条故障通道。
第一个故障总是在第一行，接着发生的故障，以故障编号升叙排列。
使用滚动键可显示更多的故障。
确认故障信号。
所有报告通道都储存在控制板内，此外，特殊警告通道储存在处理器里。
要清除这些通道，可较长时间按下复位键。
没有活动的警报，键上的灯熄灭。
↓# 光标键，可选择显示屏1 –8行或1 – 4行中的某一行。
当前行突出显示。
↓↑滚动键，在模拟信号显示中按动时，信号道（反差显示）及模拟值改变。
↑↑↓↓翻页键，按动时，信道号每次改变10行，故障号每次改变6行。
可控硅励磁装置说明书
一、概述KGLF(W)微机控制同步电机励磁设备是集电子技术、现代控制理论、微机控制技术于一体的新一代同步电机励磁调节控制设备。
微机采用了美国Inter公司生产的CPU-80C196KC主芯片，在硬件设计上采用了CPU+PSD***两片主芯片结构，CPU外围控制芯片采用PSD813F1,该芯片具有1兆位的闪速（Flash）主存储器，16K位SRAM，256K位的Eeprom,及可编程逻辑控制单元，具有JTAG串行编程接口并允许在系统编程整个器件，具有在现场编程和修改软件功能，同时还设有一个RS232通讯接口，方便用户远程数据传输和集中电脑监控管理。
控制系统采用面模集中控制及显示，对电机投励、脉冲移相、功率因数、强励和电动机失磁、失压、失步、停机逆变报警功能实现了全数字控制；面膜数字显示励磁电流、励磁电压，并可在线修改多种功能参数，同时具有停机记忆功能。
控制系统的调节采用电流闭环控制。
单闭环控制即恒励磁电流调节；调节系统具有优良的性能，在外部扰动时迅速调节励磁电流，充分发挥同步电机自身的同步能力，以保证同步机的正常运行。
对其投励环节，微机通过单片机对转子感应频率数字测频处理后，当转子感应频率达到（5HZ）时微机输出全压信号，当转子感应频率达到（2.5HZ）时微机按顺极性投入励磁。
本设备对各种干扰进行了分别处理，整个控制部分采用金属外壳屏蔽密封处理，尤其适应灰尘较多的恶劣工作场所。
从而使本装置具有抗干扰能力强，起动性能好，起动过程平稳，控制精度高，运行性能稳定，调节方便等诸多优点，是传统模拟电路控制的替换产品，可广泛适应于拖动通风机、空气压缩机、球磨机、冶炼厂鼓风机等设备的同步电动机。
二、使用条件及命名规则2．1使用条件①海拔高度不超过2000米。
②环境温度不低于-10℃，不高于+40℃。
③ 无剧烈振动和冲击，垂直倾斜度不超过5度。
④ 空气最大相对湿度不超过90%（最低温度25℃，表面无凝露）。
⑤ 设备运行地点无导电尘埃，没有腐蚀金属或破坏绝缘的气体及导电介质。
发电机励磁系统运行规程4.30
自动装置运行规程（静止可控硅直流励磁部分）编写：初审：审核：批准：自动装置运行规程---静止可控硅直流励磁部分电厂在2013年投产1主题内容与使用范围1.1本标准规定了静止可控硅励磁系统的运行操作、检查维护及故障和事故处理等。
1.2本标准适用于——-----------电厂的全体运行人员和从事电厂生产技术管理人员，检修工作的有关专业人员也可参照使用。
2引用标准2.1大中型汽轮发电机静止励磁系统及装置技术条件SD-299；2.2大中型汽轮发电机静止励磁系统及装置运行、检修规程DL491-92。
3 励磁系统组成及功能3.1组成3.1.1 SAVR-2000-32位双微机发电机励磁调节器一套。
3.1.2 可控硅整流器两套。
3.1.3 灭磁及过压保护装置一套。
3.1.4 灭磁开关一套。
3.1.5 干式环氧整流变一台。
3.1.6 数字式励磁变保护装置一套。
3.2功能3.2.1 SAVR-2000-32位双微机发电机励磁调节器3.2.1.1励磁调节器的任务是根据发电机机端电压的变化，随时校正、改变可控硅整流桥的触发导通角，以达到改变发电机的励磁电流，从而稳定发电机定子电压。
3.2.1.2 励磁调节器由A、B两套通道组成，互为备用。
A套通道测量电压量取自2YH；B套通道测量电压量取自1YH（#3机取自3YH）。
定子电流量取自发电机出口CT，转子电流量取自励磁变压器低压侧CT。
3.2.1.3励磁调节器具有如下调节规律3.2.1.3.1恒发电机端电压PID调节。
3.2.1.3.2恒发电机转子电流PID调节。
3.2.1.3.3恒发电机功率因素调节（选用）3.2.1.3.4恒发电机无功功率调节（选用）3.2.1.3.5电力系统稳定器PSS调节3.2.1.4励磁调节器保护3.2.2 转子回路灭磁及过压保护装置3.2.2.1发电机非全相及大滑差异步运行保护器：当发电机非全相及大滑差异步运行时，保护器能可靠地将转子绕组的电压降至安全范围内，同时在转子绕组中产生相反的磁场，抵消定子负序电流产生的反转磁场，保护转子表面及护环不至于烧损。
发电机励磁运行规程
自动装置运行规程（静止可控硅直流励磁部分）编写：孙富根邱晓红初审：邱晓红审核：批准：丹江口水力发电厂发布自动装置运行规程---静止可控硅直流励磁部分电厂相继在2002年、2003年和2005年更换了#1、#2、#3号发电机励磁系统，由原来的旋转直流励磁机励磁系统更换为现在的静止可控硅直流励磁系统，为适应新设备安全运行的需要，特编写新规程，原1999年《汉江集团丹江口水力发电厂规程汇编－运行卷》中相应内容同期作废。
1主题内容与使用范围1.1本标准规定了静止可控硅励磁系统的运行操作、检查维护及故障和事故处理等。
1.2本标准适用于丹江电厂的全体运行人员和从事电厂生产技术管理人员，检修工作的有关专业人员也可参照使用。
2引用标准2.1大中型水轮发电机静止励磁系统及装置技术条件SD-299；2.2大中型水轮发电机静止励磁系统及装置运行、检修规程DL491-92。
3 励磁系统组成及功能3.1组成3.1.1 SAVR-2000-32位双微机发电机励磁调节器一套。
3.1.2 可控硅整流器两套。
3.1.3 灭磁及过压保护装置一套。
3.1.4 灭磁开关一套。
3.1.5 干式环氧整流变一台。
3.1.6 数字式励磁变保护装置一套。
3.2功能3.2.1 SAVR-2000-32位双微机发电机励磁调节器3.2.1.1励磁调节器的任务是根据发电机机端电压的变化，随时校正、改变可控硅整流桥的触发导通角，以达到改变发电机的励磁电流，从而稳定发电机定子电压。
3.2.1.2 励磁调节器由A、B两套通道组成，互为备用。
A套通道测量电压量取自2YH；B套通道测量电压量取自1YH（#3机取自3YH）。
定子电流量取自发电机出口CT，转子电流量取自励磁变压器低压侧CT。
3.2.1.3励磁调节器具有如下调节规律3.2.1.3.1恒发电机端电压PID调节。
3.2.1.3.2恒发电机转子电流PID调节。
3.2.1.3.3恒发电机功率因素调节（选用）3.2.1.3.4恒发电机无功功率调节（选用）3.2.1.3.5电力系统稳定器PSS调节3.2.1.4励磁调节器保护3.2.2 转子回路灭磁及过压保护装置3.2.2.1发电机非全相及大滑差异步运行保护器：当发电机非全相及大滑差异步运行时，保护器能可靠地将转子绕组的电压降至安全范围内，同时在转子绕组中产生相反的磁场，抵消定子负序电流产生的反转磁场，保护转子表面及护环不至于烧损。
发电厂励磁系统运行规程
备案号：1013—2005Q/CDT-YTHP X X水力发电厂企业标准Q/CDT-YTHP105 0403-2005励磁系统运行规程2005—02—02发布 2005—02—02实施XX水力发电厂发布目次前言 (Ⅱ)1范围 (1)2规范性引用文件 (1)3定义和术语 (1)4主要技术参数 (1)5基本技术要求 (3)6设备的运行方式 (6)7设备运行操作 (6)8设备运行的监视、检查 (10)9设备故障及事故处理 (11)10励磁运行记录 (13)前言为了贯彻“安全第一，预防为主”的方针，防止误操作和其他不安全情况发生，确保励磁系统安全运行，根据电力行业有关标准规定以及《中国大唐集团公司企业标准编制规则》（试行）和厂颁《企业标准编制规则》中的有关规定，参照励磁系统设备使用手册和技术说明书、励磁装置整机调试及检验报告、机组GGL型功率柜出厂试验报告等，特制定本规程。
本规程是对《励磁系统运行规程》（2004版）（岩电生[2004]26号）的修订。
本规程1992年首次发布，本次为第四次修订。
本规程自发布之日起实施，自实施之日起原规程同时作废。
本规程对原规程作了如下主要内容的修改：（1）增加了目次和前言。
（2）增加了规范性引用文件。
（3）增加了定义和术语。
（4）增加了励磁系统应设信号、运行方式等内容。
（5）对主用励磁调节器、备用励磁调节器、运行操作方面的内容做了修改。
本规程主要起草人：本规程主要审核人：本规程主要审定人：本规程批准人：本规程由XX水力发电厂发电部负责解释。
励磁系统运行规程1 范围本规程规定了静止整流励磁系统及装置的运行操作方法、故障及事故处理措施、励磁设备巡视内容等。
本规程适用于XX水力发电厂。
2 规范性引用文件下列文件中的条款通过本规程的引用而成为本规程的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规程，然而，鼓励研究使用这些文件的最新版本。
中文可控硅励磁装置使用说明书

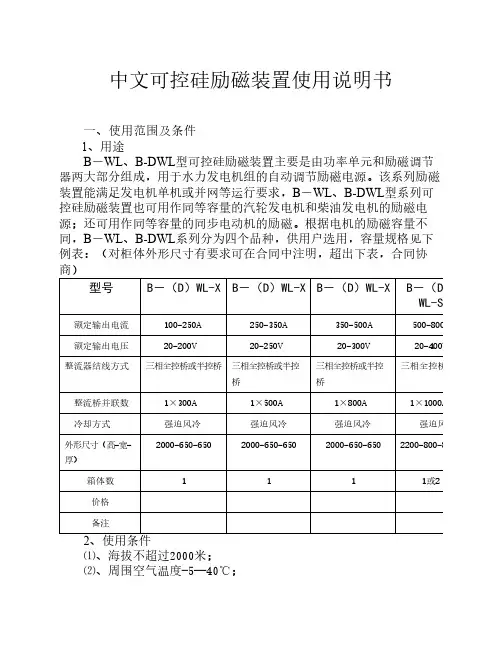

中文可控硅励磁装置使用说明书一、使用范围及条件1、用途B－WL、B-DWL型可控硅励磁装置主要是由功率单元和励磁调节器两大部分组成，用于水力发电机组的自动调节励磁电源。
该系列励磁装置能满足发电机单机或并网等运行要求，B－WL、B-DWL型系列可控硅励磁装置也可用作同等容量的汽轮发电机和柴油发电机的励磁电源；还可用作同等容量的同步电动机的励磁。
根据电机的励磁容量不同，B－WL、B-DWL系列分为四个品种，供用户选用，容量规格见下例表：（对柜体外形尺寸有要求可在合同中注明，超出下表，合同协商）型号B－（D）WL-X B－（D）WL-X B－（D）WL-X B－（D）WL-S 额定输出电流100-250A250-350A350-500A500-800A 额定输出电压20-200V20-250V20-300V20-400V整流器结线方式三相全控桥或半控桥三相全控桥或半控桥三相全控桥或半控桥三相全控桥整流桥并联数1×300A1×500A1×800A1×1000A 冷却方式强迫风冷强迫风冷强迫风冷强迫风冷外形尺寸（高-宽-厚）2000-650-6502000-650-6502000-650-6502200-800-800箱体数1111或2价格备注2、使用条件⑴、海拔不超过2000米；⑵、周围空气温度-5—40℃；⑶、空气相对温度（平均值）不大于85%；⑷、在工作场所的周围空气中无导电及易爆尘埃和腐蚀性气体。
3、特点⑴、微机控制、中文液晶屏显示、功能齐全、可靠实用；⑵、自适应调节方式，响应速度快，动静态性能优越；⑶、完善的限制保护功能，有转子失磁、过流、过电压保护，机组过压保护；⑷、对功率元件进行温度监测和报警，能有效的监测功率元件运行；⑸、显示移相角和检测触发脉冲；⑹、对可控硅进行在线实时检测，能及时发现和处理故障；⑺、检测、控制、调节设置和触发采用微机数字化，移相精度高、漂移小、稳定性好；机组有一定残压时能自动起励和灭磁；⑻、备有微机串行通信接口，能满足提高电站自动化水平的需要；⑼、结构新颖、更换方便、检修容易。
小浪底励磁系统运行规程.
第三章励磁系统运行规程1 系统概述1.1 FMTB822静态励磁控制系统概述1.1.1 小浪底电厂水轮发电机励磁系统采用瑞典ABB公司的FMTB822自并励可控硅静态励磁装置，励磁电源取自发电机出口励磁变压器。
该励磁装置配有两套结构相同，相互独立的自动微机调节器（每套均包括AVR和FCR）和一套手动励磁电流调节器（FCR）。
在正常情况下，两套微机调节器均投入运行，但只有一套调节器处于调节状态，采用机端电压PID（AVR）调节和磁场电流PI（FCR）调节规律，向脉冲发生器板发出命令，另一套调节器作备用。
当正在工作的调节器故障或维修时，则备用调节器自动投入运行。
如果两套自动调节器都故障，该装置自动切换到手动调节器（励磁电流调节器）运行。
1.1.2 报警信号整流桥1、2故障低励限制动作报警转子反时限限制动作报警有功/无功限制报警励磁电流限制报警定子电流限制/过励限制报警1.2 Unitrol 5000静态励磁控制系统概述1.2.1新励磁系统的静态励磁控制系统设备即励磁调节器是ABB公司生产的Unitrol 5000系列，整流桥接口单元、脉冲变压器、灭磁与过电压保护部分进行了更换，其他设备与原励磁系统一样。
1.2.2 励磁电压调节装置(AVR)1.2.2.1 AVR采用双通道数字式，具有微调节和提高发电机暂态稳定的特性。
励磁调节器为双自动通道（自动/手动），每个通道均能提供励磁电压调节（AVR自动方式）和励磁电流调节（FCR手动方式）。
各通道之间相互独立，可随时停用任一通道进行检修。
各备用通道可相互跟踪，保证无扰动切换。
1.2.2.2 AVR工作逻辑：正常时，双通道自动运行，由主用通道发脉冲；主用通道故障时，无扰动切换到备用通道运行。
1.2.2.3 AVR主要性能：空载到额定负载调压精度：不大于±0.5％；调差率：±10％可调；调节范围：－自动调节：（20％～110％）UN；－手动调节：10％IfO~110%IfN。
励磁操作规程及故障处理说明-中文
一、励磁系统开机操作规程1.合上励磁的工作电源（交流、直流）。
2.风机检查：“风机控制”转关开关打在“手动”位置，查看风机（功率屏上方）是否运转且无异响，风向为向上抽风。
检查后“风机控制”转关开关回到“自动”位置。
自动位置励磁电流＞80A或者机端电压＞额定50%将会自动启动；励磁电流＜30A或者机端电压＜额定50%将会自动停止，机组在空载、停机后复查风机是否运行、停止。
3.检查2个调节器工作、显示状态是否正常，如果“励磁故障”灯亮（红色）说明励磁存在故障，需要检查。
4.合上阳极刀闸（励磁功率屏右下方），此刀闸正常停机不需要分开，只有在机组检修、励磁试验位置时要断开。
5.待机组转速达到额定90%以上（频率≥45Hz），点动“合灭磁开关按钮”合上灭磁开关。
6.灭磁开关合上后，点动“投励”按钮，励磁会自动升压至给定值（6000V），操作“增磁”、“减磁”按钮进行微调，将电压调至与系统电压一致，等待同期并网。
7.并网后操作“增磁”、“减磁”按钮增加无功，一般增加有功也要相应增加无功，保证功率因素不≥1，否则机组会进相运行。
二、励磁系统停机操作规程（以下操作适用于正常停机）1、有功（操作调速器“开度减”）、无功（操作励磁“减磁”）减到空载；2、跳开发电机出口断路器；3、按“灭磁”按钮，机端电压、励磁电压、励磁电流自动降到零。
（正常停机通过逆变灭磁，不跳灭磁开关，只有在事故停机时直接跳灭磁开关，这样可保护灭磁开关，延长其使用寿命）。
三、PWL-4A励磁故障报警说明及处理办法4、 强励时间到后，故障自动解除。
反时限过电流保护是指励磁保护装置的动作时间随短路电流反时限过流时，机组也处于强励运行状态，只是励磁电流未1、 励磁调节器设置与“强励”设置一样； 2、 动作时间计算方法：IL:强励电流（额定励磁电流*强励倍数） IL en :额定励磁电流 ILC ：当前励磁电流3、当励磁运行T 秒后，励磁退出反时限限制，将励磁电流稳定在额定值，同时故障解除。
励磁系统运行规程
发电机励磁系统运行规程励磁调节系统运行规程习水电厂发电机励磁调节系统运行多年，元器件老化严重，故障频繁，运行不可靠，给机组及电网安全运行带来严重威胁，将原ABB公司生产ABB UNITROL-F励磁调节设备改造为南瑞科技公司生产NES-5100励磁调节设备。
第一节 NES5100励磁装置概述本励磁调节装置包括有NES5100调节器1台（含有A、B两套调节装置），FZL可控硅整流装置2台，1台FLM灭磁装置及过电压保护装置。
1.1励磁系统简图：1.2机励磁系统电源配置图1.3 NES5100调节器控制模式主要有电压给定和电流给定两种，分别用于恒机端电压调节和恒励磁电流调节。
恒机端电压电压调节称为AVR调节，恒励磁电流调节称为FCR调节。
发电机启励建压后，两种运行方式是相互跟踪。
1.4本励磁系统主要功能1.4.1基本控制功能调节规律：PID＋PSS并联PID和串联PID，通过设置二选一使用PSS2B模型（PSS2A增强型）1.4.2多种运行控制方式可选：恒机端电压闭环方式（AVR），我厂常用方式。
恒转子电流闭环方式（FCR），通常在AVR出故障时自动切换到FCR运行。
定角度方式（试验）恒无功功率运行（选用）恒功率因数运行（选用）1.4.4保护功能为保证机组安全，NES5100励磁调节器还具有如下保护功开机保护功能空载过电压保护功能PT断线防误强励功能1.4.5辅助功能多种起励升压方式可选：零起升压软起励自动初值起励升压可控硅整流装置因为故障而限制功率单元出力控制高起始响应机组励磁机电压限制器负载阻抗补偿控制，可任意设定正、负调差方式，且调差率大小可系统电压跟踪控制突然甩负荷限制器1.4.6自检自诊断电源电压过低、过高或消失检测PT断线检测可控硅同步电压相序及发电机机端电压相序检测交流采样检测可控硅触发脉冲号及数量检测控制角度检测双机通讯故障检测 硬件和软件看门狗检测 1.4.7自动跟踪自动跟踪功能保证了从自动电压调节（AVR ）模式到励磁电流调节（FCR ）模式、A 通 道到B 通道平稳切换。
可控硅励磁装置、安装、调试使用说明
可控硅励磁装置、安装、调试使用说明一、可控硅励磁装置（以下简称装置）出厂时，按外接交流220V电源起励接法，如用残压起励（接机端交流220V）时，取掉Rq限流电阻。
由于发电机剩磁不足，起不了励，可用12V直流电瓶，接与励磁绕组输入端正负极一致的要求，短暂触一下，对发电机充电。
二、本机可控硅励磁是装于发电机屏内，其相序于发电机屏一致，在安装接线中，发电机输出的相序，必须于发电机屏内标示的A、B、C相序相一致，并对继电器取出保护卡子，进行工作电压整定，可控硅励磁投入使用前，应先作开环实验，实验时，将发电机三相输出线断开，将交流励磁机的励磁输入端与可控硅励磁输出端断开，并在可控硅励磁输出端接上1KW左右的电炉作调试负载，然后把开关G、开关DL合上，网电源如加在屏内，打开屏下边门、把励磁电源开关（三相闸刀）合上，可控硅励磁系统工作，用示波器，看输出的励磁电压波形，有无失控，（不允许有失控现象），调手动（自动）给定看波形和励磁电压，是否随给定值平滑变化（不允许有突跳），待确定一切正常后，先关机，DL分闸去掉电炉，再进行正常接线安装，并在输入端子1JX8脚、9脚接入操作电源～220V在1JX21脚、22脚接入起励电源～220V，可控硅励即可投入正常试运行。
三、调节起面板开关旋钮的使用1、切掉的运行开关装置停机后，把开关搬于切除位，下次启动前，再搬于运行，切记在运行中不能搬动。
指示大约在0.5V-9.5V范围，在电压数值小，输出励磁电流大，可用手动电位器（自动用增、减磁）实现增、减磁。
5、调差，是采用的正调差，调差电位器增大，无功输出减小，说明调差工作正常，如出现无功增加，需把任一电流互感器的接线，对调一下即可正常。
四、本装置起励时，当机端电压上升到额定值的50%时。
电压继电器62YJ工作，常闭接点动作断开启励回路，实现起励保护。
当机端电压达额定值120%时，过亚保护继电器61YJ动作，常开接点闭合，使MK继电器分闸断电，实现空载过电压保护，此时MK继电器自锁，因此过压后必须先按复位按钮AN使MK复位，接点接通，才能再次接通励磁电流。
励磁系统运行
励磁系统运行规程1 励磁系统主要设备规范2 概述三江美亚水电厂水轮发电机组励磁系统是采用可控硅三相全控桥整流自并励静止励磁，励磁设备采用东方电机股份有限公司的GES-3320型励磁装置，该装置包括两个整流柜，一个DWLS-23C型双微机励磁调节器柜，一个由起励装置、灭磁回路、转子过压保护装置组成的灭磁柜以及配套的励磁变压器。
励磁装置采用冗余设计，安装了两套自动调节装置以及两套功率整流装置。
正常运行情况下，两套装置自动运行调节，无需运行人员干涉。
发电机正常起励为残压起励，残压不足时用直流进行起励。
正常灭磁采用可控硅逆变灭磁，事故时采用磁场断路器加非线性电阻进行灭磁。
功率柜冷却方式采用强迫风冷方式。
3 励磁系统处于备用状态时应满足的条件3.1 装置内无危及设备安全运行的异物。
3.2 装置内各连接部分、端子排接触良好，各继电器插入到位。
3.3 励磁变压器处于备用状态。
3.4 励磁回路对地绝缘不低于0.5MΩ（用500V兆欧表测试）。
3.5 发电机2YH、3YH电压互感器正常，其高压侧熔断器投上，隔离开关912G、913G（922G、923G；932G、933G）应处于合好位置，低压侧空开应处于合闸位置。
3.6 10母线电压互感器4YH1（4YH2）正常，其高压侧熔断器投上，隔离开关918G（928G）应处于合好位置，低压侧空开应处于合闸位置。
3.7 厂房内发电机层下游侧电气室低压配电柜励磁用电源开关11D-1（11D-2、11D-3）应处于合闸位置。
3.8 直流屏220V励磁调节屏电源开关5#（2#机9#、3#机13#）及磁场断路器合闸电源开关5#（2#机6#、3#机7#）在合闸位置。
3.9 灭磁开关柜内转子侧过压保护熔断器F1、F3投上，起励回路熔断器F61和F62投上，转子电压测量熔断器F63和F64投上，磁场断路器合闸主回路熔断器F65和F66投上，两个功率柜交直流两侧过压保护熔断器F7、F8、F9投上。
励磁操作规程
励磁系统操作规程1．正常开机操作1.1、发电机定速于3000转/分，发电机升压条件具备；1.2、检查励磁系统一次回路电缆接触良好，并检查励磁系统的直流控制电源和交流电源正常。
1.3、合上灭磁柜控制电源、起励电源开关QS1，就地或远方合发电机灭磁开关，检查显示正常。
1.4、分别合整流柜1＃，整流柜2＃控制电源QS1、风机电源QS2，检查整流柜1＃，整流柜2＃风机投入运行；分别送上整流柜1＃，整流柜2＃的交流隔离刀闸Q1、直流隔离刀闸Q2；投入整流柜1＃，整流柜2＃面板上的脉冲电源开关1.5、返回励磁调节柜进行发电机升压：SA2自动/手动开关，置自动位置。
SA3通道选择开关位于通道A或B位置。
合上励磁柜交流电源开关QS1和直流电源开关QS2，合上CHA通道和CHB通道的电源开关（在CHA通道和CHB通道的背后）。
如有报警请按CHA 通道和CHB通道的复位按钮，将报警复位，检查CHA通道和CHB通道无任何报警。
1.6 按起机按钮SB1，电压升至20%--30%额定（可以预先设定到95%Un），操作SA1增磁升压或主控台上的增磁按钮升发电机电压至额定电压15.75kV，If0约为330A；1.7观察发电机电压升至额定电压的95%，操作SA1增磁升压或主控台上的增磁按钮升发电机电压至额定电压；1.8、通过增、减磁调整发电机电压、并网；1.9、并网后增加有功同时，可用增磁、减磁操作增减无功。
运行时，保持转子电流大于500A。
1.10、励磁装置在自动运行方式下，可通过操作SA4方式选择开关来选择恒功率因数运行或恒无功运行方式。
励磁调节柜运行方式可选择：a.自动运行（恒机端电压调节、恒功率因数运行或恒无功运行方式）b.手动运行（恒励磁电流调节）此方式主要用于调试时，或作为调节器故障时的备用控制模式。
正常运行一般不采取这种方式。
1.11 切换操作：自动模式与手动模式的相互切换，均需要等30秒～1分钟； CHA通道与CHB通道之间的切换，须检查：（a）电压给定值 UGR（b）励磁电流给定值 IFR(c ) 触发角 ARFCHA通道与CHB通道的以上三个量如果不一致，要继续等到跟踪正确，即以上三个量一致再进行通道切换（30秒～1分钟后）。
励磁系统规程
励磁系统补充规程批准韩明理审定于世友审核张延运编写程军山西鲁能河曲发电有限公司3.10 励磁系统运行方式3.10.1 #1、2发电机采用机端自并励静止可控硅励磁方式，励磁设备由调节柜、可控硅功率柜、灭磁设备以及励磁变压器等组成。
自动电压调节器具有励磁电流限制器和负荷角限制器以防止过励和欠励。
3.10.2 当发电机电压低于90%额定电压时，调节器强励10秒，强励电流2倍额定电流。
3.10.3 发电机的启励电源取至汽机PC，经启励变压器A03和整流器向发电机提供。
将发电机激励至大约15%～30%Ue（发电机额定电压），然后发电机通过励磁变提供励磁电流。
当发电机电压升至约40%Ue时，自动切除启励电源。
3.10.4 灭磁开关 (Q02)由两个并联的开关组成。
3.10.5 调节器具有“软启动”装置，能避免励磁建立过程中发电机电压的过冲击。
3.10.6 每个调节器由两个完全分开的通道保证其冗余度，即自动通道和手动通道。
励磁系统装有五个独立的功率柜（N－1冗余）。
当有两个功率柜故障退出时，发电机不能强励。
3.10.7 正常情况下，调节器应选择“远方控制”方式。
就地控制面板仅在调试、试验或紧急控制时使用。
DCS命令只有励磁系统切换到远方时才有效。
3.10.8 励磁系统的运行方式3.10.8.1 正常运行方式：自动通道运行，另一自动通道跟踪备用。
3.10.8.2 非正常运行方式：自动通道运行，另一自动通道不备用；手动通道运行。
3.10.9 正常运行时，系统提供了两个通道的跟踪。
在通道无故障时，非工作通道自动跟踪工作通道，这时可从任一通道切换至另一通道。
切换时应检查平衡表读数为零。
如果备用通道有故障则闭锁切换。
3.10.10 当自动通道的跟踪退出运行时，必须用操作把手调整平衡表为零才能允许从手动向自动切换。
3.10.11 自动通道故障检测出故障后，将自动切换到手动通道运行。
自动将发电机P.F控制退出运行。
3.10.12 在手动通道运行时，应有运行人员对发电机励磁进行连续监视。
励磁系统运行维护规程
励磁系统运行维护规程 Hessen was revised in January 2021励磁系统运行维护规程1 范围本标准规定了藤子沟水电站励磁系统的设备概述、运行方式、运行操作、维护检查、故障处理等内容。
本标准适用于藤子沟水电站励磁系统的运行维护管理。
2 引用标准《继电保护及安全自动装置技术规程》水电部《大、中型同步发电机励磁系统技术要求》GB/—1997励磁设备厂家资料3 设备运行标准设备概述及运行方式3.1.1 自并激励磁系统（自并励）由微机励磁调节器、可控硅整流装置、灭磁开关、灭磁过电压保护装置、励磁变压器等组成的五柜式系统。
3.1.1.1 两套互为备用的SWL-Ⅱ型微机励磁调节器是整个励磁系统控制部分，完成励磁装置信号采集输出、分析计算、状态监视和故障报警、控制引出，最终实现可控硅触发控制励磁电流。
其调节器软件具有：自动起励、自动跟踪系统电压、调差、强励、过励限制、欠励限制等功能。
3.1.1.2 可控硅整流装置、励磁变压器是励磁系统的功率部分，为发电机提供励磁电流，输出电流值由调节器提供的触发脉冲控制。
3.1.1.3 灭磁过电压保护装置是发电机及电力系统故障快速灭磁保护和励磁系统过电压保护。
3.1.2 励磁系统电源包括风机电源、直流控制电源、交流控制电源、试验电源、合闸电源、起励电源、辅助电源。
3.1.2.1 辅助电源由励磁变低压侧经辅助变压器提供。
3.1.2.2 风机电源、照明电源、交流控制电源由厂用电源AC220V提供，试验电源由厂用电AC380V经FU11，FU12，FU13提供。
3.1.2.3 灭磁开关合闸电源、起励电源为同一直流电源（合闸电源）。
3.1.2.4 直流控制电源取自直流屏。
3.1.3 系统的电气参数有：励磁电流IL 、励磁电压ＵL、定子电压ＵG、阳极电压U、QG、移相角等。
3.1.4 起励以残压起励为主、直流它励为辅。
3.1.4.1 残压起励：机组启动频率正常，即可显示发电机残压，残压若满足起励要求，便可实现残压起励；3.1.4.2 直流它励：它励直流的起励电流不大于10%空载额定励磁电流。
微机励磁装置运行规程
微机励磁装置运行规程6.1 技术参数6.2 基本功能1、发电机恒端电压运行方式。
2、发电机恒励磁电流运行方式。
3、空载过压保护。
4、强励顶值限制。
5、过励反时限限制。
6、低励限制。
7、励磁/仪表电压互感器断线检测及保护。
8、V/F限制，低频保护。
9、正负调差率可以选择。
10、开机电压自动置位，关机电压自动清零。
11、PID及PI控制调节，附加PSS调节、可变参数自适应调节。
12、与其它自动化仪器仪表及计算机监控系统的通信接口。
13、HMI液晶触摸显示屏，在线显示多种参量。
14、脉冲输出双层隔离，面板测量及指示。
15、电源、硬件、软件故障信号以及其它各种故障信号输出。
16、在线修改控制参数。
17、软件防误操作闭锁。
18、双套电源供电、面板测量及指示状态信号显示。
19、掉电数据保护。
20、一键开机功能。
6.3 控制装置使用及操作说明6.3.1 系统介绍1、发电机励磁控制装置，系统包括机端励磁变压器（自并激静止励磁系统）、励磁调节器、可控硅功率单元、灭磁部分及操作测量等单元组成。
2、HWJT-09C微机励磁控制柜由双套DSP励磁调节单元、脉冲功放电源和一台工业HMI组成。
3、每套调节器都拥有独立的电量测量和开关量输入、输出单元。
各调节器的电源由一个电源模块提供。
该电源由一个船型开关投切，位置位于调节器面板上；如果开关处于分断状态，则装置失去工作电源，调节器完全退出工作。
6.3.2 调节器面板说明1、面板上指示灯说明：1)电源指示灯：指示开关电源正常工作。
2)并网指示灯：指示发电机主开关位置。
3)PSS指示灯：指示调节器在PSS投入状态。
4)恒无功指示灯：指示调节器在恒无功运行状态。
5)手动指示灯：指示调节器在手动运行状态。
6)排强指示灯：指示调节器置为限制强励输出。
7)异常指示灯：指示调节器有异常现象，提示操作人员注意。
8)运行指示灯：指示调节器在正常工作状态。
9)主从指示灯：指示该调节器目前为主导调节器。
7励磁系统运行规程
第七章励磁运行规程第一节总则第1条本规程适用于励磁及其辅助设备的运行、操作、维护检查及一般事故处理，运行人员应严格遵照执行。
第2条因检修、试验需要的某种特殊运行方式与操作，可按其检修的需要和主管部门批准的安全技术措施和组织措施进行。
第二节系统概述第3条EXC9000励磁系统由调节器、人机界面、对外接口、功率柜、灭磁及过压保护、励磁变压器等组成。
EXC9000 励磁调节器为双微机三通道调节器，其中A、B 通道为微机通道，其核心控制器件是32 位总线工控机，C通道为模拟通道。
三通道调节器采用微机/微机/模拟三通道双模冗余结构，A、B为自动通道，C为手动通道，这三个通道从测量回路到脉冲输出回路完全独立。
正常运行方式为A 通道运行、B 通道备用，B 通道及C通道自动跟踪A 通道。
可选择B 通道或C 通道作为备用通道，B 通道为首选备用通道。
当A 通道出现故障时，自动切换到备用通道运行。
C 通道总是自动跟踪当前运行通道；同样，当B通道投入运行后出现故障，自动切换到C通道运行。
第4条励磁系统的调节功能：自动通道能实现给定值预置、AVR调节器（PID+PSS）、FCR调节器、调差、恒无功/功率因数附加调节、软起励、通道跟踪、系统电压跟踪等调节功能； C通道是基于集成电路的模拟式调节器，按励磁电流进行调节，C通道具有自动预置、通道跟踪、机端电压限制、低频逆变等功能。
第5条励磁系统具有以下限制功能：V/F 限制、强励限制、过励限制、欠励限制、定子电流限制、机端电压限制，最低励磁电流限制。
第6条系统能够监测以下故障并报警：起励失败、逆变失败、励磁测量PT断线、各种电源故障、A（B）检测系统故障、调节器故障、脉冲故障、灭磁开关误分、过励保护动作、转子过压动作、同步故障、励磁变CT故障、低励动作、功率柜风机故障及各站点通讯故障等。
第7条励磁系统具有以下的保护功能：1跳灭磁开关的保护：（过励保护、转子过电压、励磁系统对保护监控输出开关量信号，是否跳灭磁开关由监控保护系统决定、其次发电机电气事故同样由监控保护系统确定是否跳灭磁开关）、逆变灭磁失败。
励磁运行规程
励磁运行规程第一节励磁系统概况及特性一、励磁系统运行方式励磁系统共有三套：1．武汉武水可控硅自动励磁系统，简称“武励”，两套励磁调节器并列运行，其中每套调节器又设有自动和手动两个通道。
2．哈尔滨可控硅自动励磁系统，简称“哈励”，分自动和手动通道。
3．手动感应调压器整流励磁系统，简称“备励”。
二、励磁系统运行方式“武励”作为主励，“哈励”作为第一备用，“备励”作为第二备用。
“武励”和“备励”共用一台灭磁开关MK，“武励”和“哈励”共用一台励磁变压器ZLB，“哈励”自用一台灭磁开关FMK，运行中，“武励”异常时，应首先考虑将所带负荷向“哈励”切换，其次考虑将所带负荷向“备励”切换。
三、武励励磁系统概况及特性1、武励TDWLT－01励磁系统主要是由励磁变压器，晶闸管全控桥整流器，非线形电阻灭磁及转子过电压保护装置，双通道励磁调节器以及其它辅助单元组成，并配有一台工控机监控和记录运行的参数。
工作时励磁电源由并接在发电机端的励磁变压器ZLB。
经可控硅整流后供给发电机转子绕组，发电机启励电源由蓄电池装置供给。
2、TDWLT－01微机励磁系统的主要技术特点是：励磁调节器采用双套并联运行方式，任何一套故障自动退出，由于两套调节器在原理设计上保持了良好的一致性，从而任何一套的退出或投入都不会引起发电机电压或无功的波动。
每套调节器设有手动和自动两个通道，手动通道自动跟踪自动通道以保证PT断线时，能够无冲击的切到手动通道运行。
四、哈励励磁系统概况及特性：1、“哈励”采用可控硅自动整流励磁系统，励磁调节器装置采用HZL—1型自动励磁系统。
工作励磁电源由并接在发电机端的励磁变压器ZLB。
经可控硅整流后供给发电机转子绕组，发电机启励电源由蓄电池装置供给。
启励时各屏交流电由厂用380V电源供给。
2、HZL—1型自动励磁系统的简要特性：（1）当同步发电机励磁电压和电流不超过额定值1.1倍，该励磁系统能保证连续运行。
（2）自动电压调节器能保证同步发电机在空载额定电压的70%－110%范围内，稳定平滑地调节。
6励磁系统运行规程
第六章 GEC2-A1型励磁装置运行规程6.1、技术参数 (1)6.2、基本配置和各仪表及功能键的作用 (1)6.3、励磁方式 (3)6.4、系统主要功能 (4)6.5、励磁限制和保护功能 (4)6.6、运行操作 (6)6.7、运行维护及故障处理 (7)6.1、技术参数1、变压器2、空气开关隔离刀闸6.2、基本配置和各仪表及功能键的作用1、 GEC2-A1型全数字微机励磁装置主要适用于自并励励磁系统。
其由励磁调节器柜、功率柜、灭磁开关柜组成。
1)调节器柜2)功率柜3)灭磁柜电流测量进线电流进线电压3#风机运行2#风机运行1#风机运行电压测量ψ功率因数机端电压触摸屏给定增给定减调差单元近地/远程残压起励故障复位灭磁起励建压分灭磁开关合灭磁开关强励指示起励失败事故报警装置故障工作电源2、 GEC2-A1励磁柜前门各仪表及功能键的作用：1) 机端电压表：指示发电机机端电压。
2) “交流电压表”：指示可控硅整流输入处的三相交流电压(即励磁变压器二次侧电压)的大小。
3) “增磁”按钮：增加励磁(即增加电压给定Ur)。
4) “减磁”按钮：减少励磁(即减少电压给定Ur)。
5) “故障”指示：指示发生的故障。
6) “手动逆变”按钮：手动逆变灭磁，GEC 停机逆变时将触发角推至140度逆变区，逆变后GEC 将退出运行状态回到等待状态。
7) “手动起励”按钮：开机机组转速正常后用于手动起励建压。
8) “信号复归”按钮：同复归报警信号。
3、 停机逆变的条件：GEC 在运行状态且满足下列条件之一者，1) 逆变灭磁信号有效；2) 在空载状态下停机停机令有效；3) 正常运行状态(非监控状态)下电压给定值Ur 小于0.3；4) 在空载状态下发电机的频率小于45HZ 。
6.3、励磁方式1、恒压励磁：同步发电机通过调整励磁电流来使定子输出电压稳定在给定值的励磁方式称为恒压励磁方式。
空载时，定子电压跟踪给定电位器，通过调整电压給定电位器，励磁电流励磁电压灭磁开关分灭磁开关合控制电源电压测量可方便地将输出电压在30%Ue-140%Ue范围内任意平滑调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
KGLF——11F可控硅励磁装置运行规程（试行）编著：赵甬江、马笋审核：黎明辉批准：赵甬江2005-9张家港浩波热电有限公司1.概述2.可控硅励磁装置的工作原理3.可控硅励磁装置的主要技术指标和铭牌4.可控硅励磁装置的保护5.可控硅励磁装置的运行方式与切换6.可控硅励磁装置投运前的检查7.可控硅励磁装置投运步骤8.可控硅励磁装置运行中的检查与维护9.可控硅励磁装置停用步骤10.可控硅励磁装置常规故障及处理方法11.附系统原理图一份一.概述同步发电机可控硅装置是一种励磁功率直接取自于发电机定子电压和电流，无须交直流励磁机的直接静止励磁装置。
它可与几百至几千瓦的汽轮机、水轮机、柴油发电机配套、在大电网、孤立电网等各种电网条件下均能安全、可靠、持久的运行。
即适于发电机、也适于调相机；可作新机组配套，也可作老机组技术改造之用。
二. 可控硅励磁装置的工作原理KGLF—11F可控硅励磁装置可分为励磁主回路和控制回路两部分。
励磁主回路的工作原理如下：整流变（ZB）将发电机出口端电压10KV降至---V作为发电机的励磁电流。
三只可控硅（1Kz、2Kz、3Kz）与三只二极管（1Z、2Z、3Z）组成三相桥式整流，将ZB次级的交流电变成直流电，经电刷引入发电机转子绕组，提供励磁电流。
通过控制回路改变可控硅（1Kz、2Kz、3Kz）的导通角，就可以改变整流桥的输出电压（即发电机的励磁电压），从而改变发电机的感应电势（即发电机的空载电压）和接入系统运行时的出口电压。
控制回路分为调差、整流滤波、检测放大、移相触发、自动调节（手动调节）以及空励限制和过励限制几个部分：调差单元：电压信号取自发电机出口端电压互感器YH。
电流信号取自发电机出口端电流互感器1LH，经调差电阻1—10Ra，接入三相桥式整流电路，使整流桥的输出电压不但与发电机端电压成正比，而且与发电机输出的无功功率成正比。
起到无功补偿器的作用。
改变调差电阻的位置，就可以改变发电机的调差特性（即发电机端电压变化时，发电机无功的变化特性）调差率在10%范围内多可调。
整流单元：由7Db—12Db组成，7R与1C组成L型滤波，除掉杂波干扰。
输入信号加到检测桥上与1W整定值相比较，得出差值信号，差值信号再经过放大监测限幅，输出至移相触发单元。
移相触发单元的作用就是根据差值信号的大小来调整可控硅触发脉冲的相差，当发电机电压升高或无功输出减少时，可控硅的触发后移使主励磁主回路的电压下降。
反之当发电机电压降低时或无功输出增加时，可控硅触发脉冲前移使主励磁主回路的电压上升。
当发电机电压下降到额定值的80%以下时，励磁装置能提供1.6倍励磁电流（倍称强行励磁）发电机端电压随无功电流增加而增加称负调差。
发电机端电压随无功电流增加而减少称正调差。
正调差不符合运行要求，所以正常我们采用负调差。
调差率反映了调差的敏感程度。
当调差率为0时表明不起作用，调差电阻最大，则调差率最大。
以上为自动方式，电压调节范围为70—115%额定电压。
除了自动方式以外，当调差检测放大发生故障时，可以使用手动方式。
即电网信号经整流、整定、直接输入移相触发单元，此时先作手动设定目标值，但不会再自动调节，必须随电压和无功变化而不断调整，才能保证励磁稳定。
手动运行时调节器灵敏度很低，但电压调节范围很大40%—130%额定电压。
正常时应以自动方式运行，手动给定。
电位器一般整定至空载励磁电流的1.1倍处，以备切换。
手动—自动相互切换按Uk的方式进行，以保持平衡防止波动。
表计1V就是提供运行中监测和互切校正Uk用的。
起励电源：ZB提供发电机定子残压，另外接一路厂用电经QLB隔离降压，再经6Z半波整流提供励磁电流，确保可靠。
主回路中其它部分元件的作用：4Z：续流二极管，为可控硅整流特有的，励磁绕组的磁—电转换提供通路。
1—6RD：快速熔断器，起到保护整流元件的作用。
1—6R，1—6C：阻容保护，兼有降低电压上升率的作用，防止可控硅电压上升率高而误道通。
3J、4J：熔断器熔断报警信号继电器。
2RL：可控桥调试用负载，可在失步时降低转子电压。
8RL：氧化锌压敏电阻，起到后备过压保护的作用。
1CL、3RL、5RL、4KZ、2DL、1WYL、7RL、6RL}：构成直流侧过电压保护，保护整流元件。
FL：分流器，用于接发电机转子电流表。
V1：电机转子电压表。
LQ：发电机励磁线圈（转子绕组）。
MK：发电机灭磁开关，起到接通和断开励磁回路的作用，开断时经转子绕组的磁场能量提供释放的回路。
61LJ：电流继电器，失磁保护。
三. 可控硅励磁装置的主要技术指标和铭牌1. 自动电压调节范围70%—115%额定定子电压。
手动电压调节范围40%—130%额定定子电压。
2. 调差率在10%范围内分档可调。
3. 当发电机负载从零到额定值、功率因数从0.7—1.0三相对称负载，频率偏差不大于5%时静态电压调整率不大于2%。
4. 机端电压下降到80%额定时能提供1.6倍强励。
5. 强励时，励磁电压达到顶值电压95%的时间不大于0.1秒。
6. 铭牌：四. 可控硅励磁装置的保护1. 过压保护：防止空载时相位错乱、误操作、可控硅失控等引起的过电压。
信号取至电压互感器YH的次级，当发生过电压时继电器61YJ动作跳灭磁开关。
2. 风机过载保护：自动空气开关过载跳闸。
3. 快熔熔断保护：发出熔断信号。
4. 失磁保护：当带负荷运行，低励限制失效，励磁电流降低至61LJ释放跳灭磁开关。
5. 过励限制：过励限制单元是一个电流负反馈，信号取自YH的次级，同时测取可控桥回路电流。
当可控桥电流增加时过励限制单元输出Ux增加。
当Ux 高于Uk时输入移相触发单元的控制电压Uk由Ux决定，最终使可控桥被限制。
使之不超过额定输出电流的1.1倍。
6. 强励控制：当电网短路故障或突加负荷时，电网电压突然降低，此时突然下降的机端信号分为两部分，一路送到检测放大，使Uk下降输出电压升高，另一路送到强励控制，经过单稳电路延时20秒±2秒以后恢复到过励限制状态。
7. 低励限制：对最小励磁电流进行一定的限制，防止发电机失步。
五. 可控硅励磁装置的运行方式与切换1. 自动运行方式。
依机端和给定电压的偏差自动快速的进行调整，维持机端电压一定，为使无功稳定和合理分配，采用了调差电路。
2. 手动运行方式。
它是带机端电压弱负反馈的运行方式，相当于恒定励磁运行，用于电网波动大，本机组无力改善场合，以及作“自动”回路故障时的备用。
“自动”—“.手动“切换平稳、可靠、方便。
近控1.1Kb打到“近控”位置。
2.确定2Kb的位置并打到“手动”位置。
3.查2Wb近控“手动”给定在0圈。
4.调整2Wb并励磁升压。
远控1.1Kb打到“近控”位置。
2.确定KG的位置并打到“手动”。
3.查1WG“自动”给定为0圈，2WG“手动”给定为0圈。
4.调整2WG并励磁升压。
六. 可控硅励磁装置投运前的检查1. 机组试验结束，正常。
2. 继电保护及操作系统正常。
3. 本装置试验位置检查正常。
4.本装置内各开关按钮所处位置：1DK副边电压引入合2DK二次短路分3DK可控桥输出合61LP自动起励依需而定，自同期不投62LP空载过压和失磁合63LP FDL联跳FMK依需而定（我厂未投）64LP FMK联切截止合61XJ信号继电器复原61ZK合闸电源合ZK风机保护开关合1Ka 调差试验整定值2Ka 试验－断－运行运行1Kb 远控－近控远控2Kb自动－手动－截止截止1Wb 近控＂自动＂给定０圈2Wb 近控＂手动＂给定０圈1KC 过励限制试验整定值1WC强励倍数试验整定值KG远控自动－手动－截止1WG远控＂自动＂给定０圈2WG远控＂手动＂给定０圈1KH低励＂-Q＂试验整定值2KH 低励＂P＂试验整定值5. 送入直流电源KM、HM、XM。
6. 送入交流厂用电。
七. 可控硅励磁装置投运步骤1. 1DK合上。
2. 灭磁开关合上。
3. 风机及保护开关合，2Ka”运行“4. 1Kb“远控“（以上的位置在近控一般不宜多动）。
5. 将调压KG由截止打到手动位置。
6. 手按发电机的远控起励按钮，起励至4KV左右松手，再缓慢调整2WG 旋钮，逐渐使发电机升压至额定值。
7. 按准同期规定操作并网。
八. 可控硅励磁装置运行中的检查与维护1. 电流是否超过允许值。
2. 电压是否超过允许值。
3. 装置内的元件是否过热，有无焦臭味。
4.附近是否清洁有无杂物。
九. 可控硅励磁装置停用步骤正常停用：1.与锅炉、汽机联系逐渐减少发电机有功、无功负荷到零，断开发电机出口111开关。
2. 如在“手动“运行时，应左转2WG旋钮，打到零位。
3. 分开灭磁开关。
4. 将调压KG由手动打到截止位置。
紧急停用：1. 如发现励磁电流，不可以调或大幅度的情况，无法运行时应立即分掉灭磁开关拉开1DK闸刀投截止。
2. 注意如发现“自动”“手动”不可以调也可以采用强行拉开灭磁开关的方法。
十. 可控硅励磁装置常规故障及处理方法1. 缺相运行：1. 快熔熔断一相，一相可控硅触发不开或减少一相触发脉冲：自并激线路应控制I L不超过70%I LH。
2. 电压互感器YH一相熔丝熔断，切至手动运行：自并激线路应控制I L不超过70%I LH。
3. 整流变压器高压侧一相熔丝熔断：自并激线路应控制I L不超过45%I LH。
4. 整流变压器与电压互感器YH同一组高压熔丝，该熔丝一相熔断：自并激线路应控制I L不超过47%I LH。
5. 两相故障：自并激线路应停机。
2.风机停机时运行：考虑整流元件电流不超过其额定值25%自并激线路：电流不超过限制值I Lmax。
3.处理方法处理1：移相触发插件有故障，使用备用插件。
如果故障未排除，可能同步信号故障，先按缺相运行1处理，待停机后检查1—3B同步信号绕组及有关接插件。
处理2：快熔熔断一相，按缺相运行1处理。
测各快熔两端电压，有电者为熔断。
处理3：可能整流变高压熔丝熔断，触发插件移相范围发生变化、可控硅未触发导通（门极脱落、门极接线柱松动、特性变化、脉冲变压器副边引出线折断），造成缺一相运行。
按缺相运行3处理。
处理4：可能电网波动引起，属正常调节。
如机端电压变化量超过调差率，为故障。
可能1Cb损坏、检测稳压管稳压值变化、放大器特性变化等，应切至手动运行，如故障依然，可能Uk限幅稳压管稳压值变化，看情况停机检修。
处理5：可能两相快熔熔断、两相可控硅元件故障、整流变高压熔丝两相熔断等，按缺相运行5处理。
处理6：可能YH熔丝熔断、1—3B引出线折断、多圈电位器损坏、自动调节回路有关插件接触不良等，应切至手动运行。
处理7：可能失去调差作用：C相电流信号回路开路、1Ka接触不良等，减少整定值或切至手动运行。
处理8：可能调差回路故障与过励限制故障同时存在；也可能电网波动大与过励限制故障同时存在。
