盾构始发场地临建方案
盾构始发专项施工方案
盾构始发专项施工方案盾构是一种在地下进行隧道掘进的施工方法，它的特点是可以在不破坏地面的情况下完成隧道的开挖。
盾构机是专门设计的用来执行盾构施工的设备，它由主机、刀盘、支撑系统、驱动系统、控制系统等组成。
在盾构工程的施工中，根据具体的情况和要求制定一个科学合理的施工方案是至关重要的。
本文将介绍一个盾构始发专项施工方案，并详细描述了方案的内容和要点。
一、施工背景和目的盾构始发专项施工是指盾构机进入施工现场后的各项准备工作，包括机器设备的安装、检测、调试、试运行等。
盾构机的始发施工是整个盾构工程的关键环节，成功的始发施工对后续的施工进展和隧道的质量安全具有决定性的影响。
因此，制定一套完善的盾构始发专项施工方案是非常重要的。
二、施工内容和要点1.盾构机设备安装：具体包括机器的拆卸、运输、组装等工作。
在拆卸和组装过程中，要特别注意机器设备的安全和稳定。
2.盾构机设备检测：对盾构机的各项设备进行检测和测试，确保各项设备的正常运行和性能符合要求。
3.盾构机设备调试：对盾构机进行各项参数的调试和优化，确保机器的工作效率和性能达到最佳状态。
4.盾构机试运行：对盾构机进行短程试运行，测试盾构机的各项工作功能，并进行各种模拟实际施工条件的试验。
5.现场安全措施：制定安全管理计划，确保施工现场的安全，并进行必要的安全培训和指导。
1.设备准备：对需要使用的设备进行检查和准备，确保设备的完好和正常运行。
2.施工人员：组织合适数量和合格资质的工程技术人员和操作人员参与施工，确保施工质量和安全。
3.施工方案：根据具体的隧道设计和施工要求，制定具体的施工方案，包括施工顺序、方法和步骤等。
4.看守人员：安排专人负责盾构机的看守，确保机器的安全和正常运行。
5.施工记录：在施工过程中进行详细的记录和检测，及时发现和解决施工中的问题。
6.安全保障：制定安全管理计划和应急预案，保障施工现场的安全，并进行必要的安全培训和教育。
三、施工流程和时间安排1.设备准备：对需要使用的设备进行检查、清洗和准备。
盾构始发井临建方案

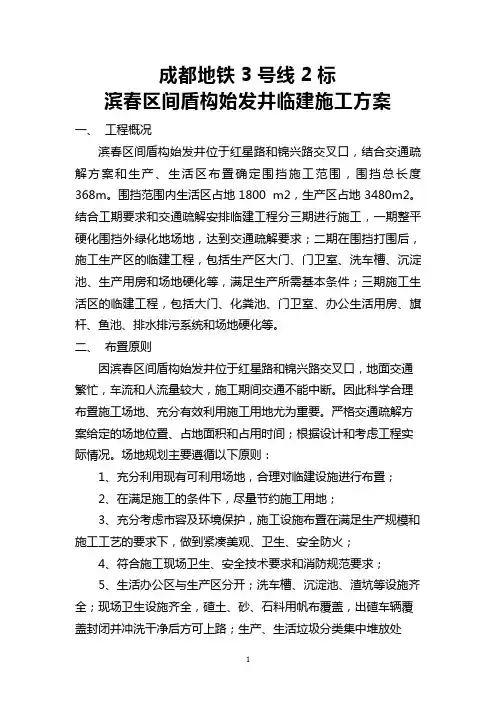

成都地铁3号线2标滨春区间盾构始发井临建施工方案一、工程概况滨春区间盾构始发井位于红星路和锦兴路交叉口，结合交通疏解方案和生产、生活区布置确定围挡施工范围，围挡总长度368m。
围挡范围内生活区占地1800m2，生产区占地3480m2。
结合工期要求和交通疏解安排临建工程分三期进行施工，一期整平硬化围挡外绿化地场地，达到交通疏解要求；二期在围挡打围后，施工生产区的临建工程，包括生产区大门、门卫室、洗车槽、沉淀池、生产用房和场地硬化等，满足生产所需基本条件；三期施工生活区的临建工程，包括大门、化粪池、门卫室、办公生活用房、旗杆、鱼池、排水排污系统和场地硬化等。
二、布置原则因滨春区间盾构始发井位于红星路和锦兴路交叉口，地面交通繁忙，车流和人流量较大，施工期间交通不能中断。
因此科学合理布置施工场地、充分有效利用施工用地尤为重要。
严格交通疏解方案给定的场地位置、占地面积和占用时间；根据设计和考虑工程实际情况。
场地规划主要遵循以下原则：1、充分利用现有可利用场地，合理对临建设施进行布置；2、在满足施工的条件下，尽量节约施工用地；3、充分考虑市容及环境保护，施工设施布置在满足生产规模和施工工艺的要求下，做到紧凑美观、卫生、安全防火；4、符合施工现场卫生、安全技术要求和消防规范要求；5、生活办公区与生产区分开；洗车槽、沉淀池、渣坑等设施齐全；现场卫生设施齐全，碴土、砂、石料用帆布覆盖，出碴车辆覆盖封闭并冲洗干净后方可上路；生产、生活垃圾分类集中堆放处理。
三、施工总平面布置根据施工现场办公、生活区及生产区平面布置原则及现场实际情况，施工现场临建设施将从防护设施、办公设施、生活设施、卫生设施、水电设施、绿化及场地硬化设施、排水设施、其它临建设施等方面进行布置（详见附图1盾构始发井施工现场平面布置图）。
生产、生活场地采用高为2.8m围档与外界隔离，在生活区西北角和生产区锦兴路北侧各设一大门以供人员及车辆通行（其中生活区大门主要用于轻小型车辆和人员出入，生产区大门主要用于土方和材料车辆进场），在生产区大门处设洗车系统清洁进出车辆；现场排水由排水沟流进沉淀池经沉淀后进入市政排水系统。
盾构始发施工方案
盾构始发施工方案盾构始发施工方案一、工程概况该工程位于城市地下，为盾构工程，总工程长度xx米，起点和终点明确。
隧道直径xx米，盾构机选型为xx型号，具备xx米每小时的推进速度。
二、施工准备1. 成立项目部，确定项目经理和相关负责人，制定施工组织设计方案。
2. 进行地质勘探，了解地质条件，确定隧道施工的地质情况。
3. 准备盾构机和相关设备，进行设备检修和调试，确保设备正常运转。
4. 施工现场进行准备工作，包括搭建施工用房、搭建机械设备、道路拓宽和道路交通组织等。
三、安全措施1. 确保施工现场的安全，并设置临时围挡和安全警示标志。
2. 对施工人员进行安全教育和培训，提高其安全意识。
3. 设置监控摄像头和巡检人员，及时发现隐患并采取相应措施。
4. 配备灭火器具和应急救援设备，以应对可能发生的突发情况。
四、施工方案1. 掘进段施工：设置盾构机，并逐步推进，同时对掘进段进行围护结构的施工，确保施工过程中的安全和稳定。
2. 鉴定段施工：在掘进段完成后，进行隧道地质鉴定，对不稳定段进行处理，并采取相应措施加固或封闭。
3. 补偿段施工：对隧道进行补偿段的施工，主要是进行背填和国土矿物勘查，保证地表和地下结构的稳定和安全。
4. 放射段施工：在补偿段施工完成后，进行放射段的施工，主要是进行隧道覆土回填，同时确保隧道的稳定和安全。
五、质量控制1. 根据设计要求进行施工，监测地质条件和隧道结构的变化情况，及时调整施工方法和措施。
2. 进行隧道结构的定期检测，确保其符合设计要求和施工标准。
3. 保证关键节点的质量，对于施工过程中出现的问题及时进行处理和整改。
六、环境保护1. 严格执行环境保护法律法规，减少施工对周边环境的污染。
2. 设置防尘网和喷雾降尘装置，减少施工对空气质量的影响。
3. 对废弃物进行分类处理和合理利用，减少对环境的负面影响。
七、施工进度和安排根据工程总长度和盾构机的推进速度，制定详细的施工计划和进度安排，确保施工进度的合理和高效。
盾构区间临建专项施工方案
盾构区间临建专项施工方案1. 项目背景盾构施工作为一种先进的隧道施工方法，在城市地下建设中得到了广泛应用。
临建施工是盾构施工的重要组成部分，为了保证盾构施工的顺利进行，必须制定盾构区间临建专项施工方案。
本文档旨在详细介绍盾构区间临建专项施工方案。
2. 施工方案概述2.1 施工目标盾构区间临建施工旨在保障盾构施工的顺利进行，确保施工安全、质量和进度。
2.2 施工内容盾构区间临建施工内容主要包括以下方面：•施工准备：包括施工现场准备、临时设施搭建等；•施工安全：包括施工人员安全培训、现场安全管理等；•施工质量：包括临时结构的施工质量控制、监测等；•施工进度：包括施工计划编制、进度监控等。
3. 施工准备3.1 施工现场选择根据盾构区间的具体情况，选择合适的施工现场，考虑以下因素：•地质条件：优先选择地质条件良好、不易发生地质灾害的地点；•辅助设施：选择附近有完善的交通、供水、供电等基础设施的地点；•施工便利性：选择离盾构施工区间较近、交通便利的地点。
3.2 临时设施搭建在施工现场搭建必要的临时设施，包括办公室、工人宿舍、食堂等。
根据施工规模和需求，确定临时设施的规格和数量，并确保其满足施工人员的基本需求。
4.1 施工安全培训所有参与施工的人员必须接受严格的安全培训。
培训内容包括：•盾构施工安全规范：包括工作现场安全、操作规程等；•紧急情况处理：包括火灾、地质灾害等紧急情况的应急处理措施；•安全意识建设：加强施工人员的安全意识，提高安全素质。
4.2 现场安全管理设立专门的现场安全管理团队，负责施工现场的安全监管和管理。
主要职责包括：•对施工现场进行安全巡检和隐患排查；•制定施工安全措施，并监督施工人员的遵守；•组织应急演练，提高应对突发事件的能力。
5.1 临时结构施工质量控制盾构区间临建施工中涉及临时结构的搭建，为了保证施工质量，必须采取以下措施：•严格按照设计图纸和相关规范进行施工；•对施工过程进行质量检测和监控；•定期进行结构安全评估，确保施工质量符合要求。
盾构始发施工方案
【盾构始发施工方案】一、引言盾构始发施工是盾构隧道施工中的关键环节之一，其合理规划与设计对于工程的顺利进行至关重要。
本篇文档将围绕盾构始发施工方案展开论述，分析施工前的准备工作，提出适合的施工方法与技术措施，并结合实际案例进行阐述。
二、施工前的准备工作1. 前期测量与勘探在盾构隧道始发施工前，必须进行详细的地质测量与勘探工作，包括地质构造、岩性、岩层裂隙、地下水位等信息的获取。
这为后续的始发施工提供了可靠的工程数据。
2. 材料准备在盾构始发施工前，需做好各种材料的准备工作，包括盾构机、钢筋、混凝土、润滑剂和防水材料等。
同时，要确保材料的质量符合施工要求。
3. 施工队伍组建盾构始发施工需要专业的施工队伍，具备丰富的施工经验和技术能力。
需要合理组建施工队伍，明确各岗位职责，确保施工的高效进行。
三、盾构始发施工方法与技术措施1. 盾构机的选择与设置盾构机是盾构隧道始发施工的核心设备，其选择与设置直接关系到施工的效率和质量。
在选择盾构机时，要考虑隧道的地质条件、直径、强度要求等因素。
合理设置盾构机的推进力、转速和刀具类型等参数，保证施工的正常进行。
2. 围岩处理与支护根据盾构机开始推进前获得的地质信息，对围岩进行合理处理与支护，以提供良好的施工环境。
包括预处理围岩的注浆、锚杆支护，以及设置合适的衬砌结构等。
3. 盾构机的始发推进盾构机始发施工过程中，要严格控制推进的速度和姿态，避免因地质条件变化引起的困难。
监测盾构机状态，及时调整推进参数，确保始发施工的平稳进行。
4. 润滑剂的使用在盾构始发施工中，润滑剂的使用对于减少摩擦力、保护刀具和提高推进效率至关重要。
要合理选择润滑剂，严格按照使用说明进行添加和维护。
5. 地下水处理与排水在盾构始发施工中，地下水是一个重要的影响因素。
需要根据地下水位的情况，合理设置排水系统，以保持工作面的干燥和稳定。
四、实际案例分析以某城市某段盾构隧道的始发施工为例进行分析。
在该工程中，通过前期详细的勘探和测量，获得了准确的地质信息。
盾构始发施工方案
盾构始发施工方案1. 引言盾构始发施工是盾构施工过程中的重要环节之一，它涉及到盾构机的投入工作状态、隧道掘进的起始点选择、始发环境的准备等一系列关键步骤。
本文档旨在制定一份盾构始发施工方案，确保盾构始发施工的顺利进行。
2. 前期准备2.1 盾构机准备在盾构始发施工之前，需要对盾构机进行一系列准备工作，以确保盾构机能够正常运行。
具体准备工作包括：•盾构机的组装和调试：对盾构机的各个组件进行组装，并进行必要的调试工作，确保盾构机的各项功能正常。
•盾构机的测试运行：在盾构始发施工之前，需要对盾构机进行一次测试运行，以验证盾构机的性能是否符合要求。
2.2 始发点选择始发点的选择是盾构始发施工的关键步骤之一。
在选择始发点时，需要考虑以下因素：•地质条件：选择地质条件较好、稳定的地点作为始发点，以降低施工风险。
•建筑物和地下管线的分布：避开建筑物和地下管线密集的区域，以避免对周围环境造成影响。
•施工进度和工期要求：根据项目的施工进度和工期要求，选择合适的始发点，以确保施工能够按时完成。
2.3 始发环境准备在盾构始发施工之前，需要对始发环境进行准备工作，以保证施工的顺利进行。
具体准备工作包括：•建立施工现场：根据工程要求，搭建施工现场，包括施工作业区、材料堆放区、机械设备区等。
•进行地下管线迁改：在必要的情况下，需要对地下管线进行迁改，以确保施工不会对管线产生影响。
3. 施工步骤3.1 盾构机投入工作状态在盾构始发施工之前，需要将盾构机投入工作状态。
具体步骤如下：•启动盾构机：按照盾构机的操作规程，启动盾构机的各个系统。
•进行预热和试运行：进行必要的预热和试运行，以确保盾构机的各项功能正常。
3.2 盾构始发掘进盾构始发掘进是盾构始发施工的核心步骤。
具体步骤如下：•定位始发点：根据设计要求，在始发点进行定位。
•进行出洞孔施工：在始发点进行出洞孔施工，以确保盾构机能够正常进入隧道。
•进行围岩处理：根据地质条件，在始发点进行围岩处理，以保证施工的安全性和稳定性。
泥水盾构始发专项方案
一、方案概述本方案旨在确保泥水盾构始发工程的顺利进行，确保施工质量和安全，实现隧道建设的高效、绿色、环保。
本方案涵盖了始发前的准备工作、始发过程、应急处理以及后续维护等各个环节。
二、工程背景本工程采用泥水盾构法施工，隧道全长X公里，采用单洞双层布置，盾构外径Y米，设计时速Z公里。
盾构机总长为A米，重B吨，装机总功率C千瓦。
为确保始发过程的安全、高效，特制定本专项方案。
三、始发前的准备工作1. 场地准备：确保始发场地平整、排水良好，满足盾构机下井和组装的要求。
2. 设备检查：对盾构机、刀盘、拼装机等主要设备进行全面的检查和调试，确保其性能稳定。
3. 人员培训：对施工人员进行专业技能培训，提高其安全意识和操作技能。
4. 材料准备：准备充足的盾构泥浆、管片、注浆材料等施工材料。
5. 安全措施：制定详细的安全措施，包括防火、防爆、防触电等。
四、始发过程1. 组装调试：将盾构机、刀盘、拼装机等设备按照设计要求进行组装和调试。
2. 洞口处理：对洞口进行加固处理，确保其稳定性。
3. 泥浆制备：按照设计要求制备盾构泥浆，确保其性能符合施工要求。
4. 盾构下井：将盾构机平稳地吊装至始发井内，并进行组装。
5. 盾构始发：启动盾构机，开始掘进作业。
6. 同步注浆：在掘进过程中，进行同步注浆，确保隧道结构的稳定性。
五、应急处理1. 设备故障：立即停止掘进，进行故障排查和维修。
2. 泥浆泄漏：立即采取措施，防止泥浆泄漏对环境造成污染。
3. 人员伤亡：立即启动应急预案，进行救援和处理。
六、后续维护1. 设备保养：定期对盾构机等设备进行保养和维护，确保其正常运行。
2. 隧道检测：定期对隧道进行检测，确保其结构安全。
3. 环保措施：加强对施工过程中的环保管理，确保符合环保要求。
七、结语本专项方案旨在确保泥水盾构始发工程的安全、高效、环保。
在实施过程中，应严格按照方案执行，确保工程顺利进行。
盾构始发专项施工方案
盾构始发专项施工方案一、前言盾构始发工程是地下交通隧道施工中的重要环节，对整个工程质量和进度具有至关重要的影响。
为确保盾构始发工程顺利进行，本文将就盾构始发专项施工方案进行详细阐述。
二、施工准备2.1 基础作业在施工前，需要对工程现场进行细致的勘测，确认地质情况和地下管线走向，为施工做好准备工作。
2.2 设备调试对盾构机械设备进行全面检查和调试，确保设备运转正常，各项指标符合要求。
2.3 施工人员培训对参与始发施工的施工人员进行培训，使其熟悉工程要求和安全规范，做好个人防护措施。
三、施工流程3.1 始发孔开挖根据设计要求，进行始发孔的开挖工作，保证孔径准确、孔壁平整，为盾构机的出发提供良好的条件。
3.2 盾构机出发盾构机作为施工的主力设备，应在始发孔就位后进行出发，按照设计轨道顺利前进，全程监控盾构机各项参数，确保施工过程安全顺利。
3.3 地质灾害防范在整个始发过程中，要加强地质灾害的监测和防范工作，及时处理地质灾害隐患，确保始发工程顺利进行。
四、施工质量控制4.1 施工记录在施工过程中，要做好详细的施工记录，包括各项参数、施工进度、质量检测结果等，为后续工程质量监测提供参考。
4.2 质量检测对盾构始发过程中的各个环节进行定期检测，确保施工质量符合设计要求，及时处理质量问题，提高工程整体质量水平。
五、施工安全控制5.1 安全培训施工人员要定期参加安全培训，遵守安全操作规程，做好个人防护，保证施工期间的安全。
5.2 安全监控在施工现场设置安全监控点，对施工过程进行实时监控，发现安全隐患及时处理，确保施工场所安全。
六、总结盾构始发专项施工方案是地下交通隧道施工中至关重要的一环，只有通过严谨的施工准备、精细的施工流程、严格的质量控制和安全控制，才能确保盾构始发工程顺利进行，为后续工程的顺利施工奠定坚实基础。
盾构始发场地临建方案
盾构始发场地临建方案一、项目背景盾构始发场地临建工程是地铁线路的盾构隧道工程，该隧道全长约10公里，其中一部分是通过盾构机进行施工。
盾构始发场地临建工程包括盾构机进洞口、导轨设施、临时运输通道等。
本方案旨在确保盾构始发场地的正常施工，保证工程质量和进度。
二、临建场地选址三、场地布置1.盾构机进洞口：盾构机进洞口的位置应选择在施工区域的合适位置，便于施工人员和设备的进出。
进洞口周围应设置防护栏杆和警示标志，确保施工区域的安全。
2.导轨设施：根据盾构机的类型和尺寸，选择适合的导轨配置。
导轨应铺设在坚实的地基上，并严密固定，以保证施工期间的安全和稳定。
3.临时运输通道：在始发场地附近设置临时运输通道，用于运输盾构机和相关材料。
通道应尽量保持平整，便于车辆行驶。
四、设施建设1.临时办公区：在始发场地附近设置临时办公区，供施工人员进行办公、休息和食宿。
办公区应设有临时办公室、休息室、餐厅、厕所等设施，并保证通风、通信和卫生条件良好。
2.仓库设施：在始发场地附近设置临时材料仓库，用于储存盾构机的备用零部件和施工所需的材料。
仓库应具备防潮、防火等功能，并按照材料的性质进行分类储存。
3.水电设施：在始发场地附近设置临时供水、供电设施，保证施工期间的用水和用电需求。
供电设施要满足盾构机和临时设施的用电需求，供水设施要满足施工人员的饮水和生活用水需求。
4.垃圾处理设施：在始发场地附近设置垃圾处理设施，确保施工期间的垃圾处理，保持施工区域的环境整洁。
五、安全措施1.安全警示标志：在始发场地周围设置明显的安全警示标志，提醒施工人员和过往人员注意安全。
标志的设置应符合相关标准。
2.安全防护设施：在盾构机进洞口和施工区域周边设置安全防护设施，如栏杆、安全网等，确保施工现场的安全。
3.安全培训和管理：对施工人员进行安全培训，确保他们了解安全操作规程和应急措施。
建立健全的安全管理制度，加强对施工人员的安全监管。
4.环境保护：在施工期间严格按照环境保护要求施工，不影响周边环境的污染和破坏。
盾构始发临时供电供水通风及始发场地布置方案
盾构始发临时供电供水通风及始发场地布置方案
1.1 盾构始发供电盾构机供电从现场业主提供的高压电源接入点（
10KV ）引出，接入盾构机。
在前期场地硬化过程中，已预埋DN100
管道（从高压电源接入点到盾构始发井）方便后期穿入。
至始发井西侧西北角下井，沿盾构机方向每十米安装一个电缆挂钩，一直布置到盾构机第四节台车上的电缆放置区，并与盾构机上盘于电缆卷筒上的200 米软电缆相连。
敷设连接的硬电缆长度为200 米，将电缆剩余部分盘卷起来并悬挂于始发井的侧墙上（高压电缆为
3X50+3X25/2 ）。
1.2 盾构始发供水、排水盾构机用水为单循环用水，从地面预留的
自来水接入点
（DN100 ）引至地面蓄水池，再从蓄水池上分管接至盾构机供水管上（一根DN80）。
由于盾构下坡掘进，施工产生的污水将流入盾构机前
端，由设置在盾构机内部的抽水机将水抽入始发井沉淀池
（污水管一根DN80），污水经三级沉淀后方可排入地面市政
管道。
1.3 盾构始发通风盾构机始发时，由于没有完全在隧道内，不需要
另外设
置通风设备，只要利用盾构机上自备的风机即可满足盾构始
发施工时的通风要求。
后期盾构正常掘进后，在中板上设置
通风机为盾构施工供风，通风管为①1000mm。
1.4盾构机始发场地布置图详见附图二“盾构机始发场地平面布置
图” 。
1.5洞内照明、管线、走道板布置图洞内管线、管线、走道板布置
见洞内管线布置图。
洞内
照明灯具高压钠灯，额定功率150W，沿380/220V照明线走
向布置，间距6m，确保洞内照明质量。
图1.5-1洞内管线布置图。
盾构始发方案设计
盾构始发方案设计一、工程概况在进行盾构始发方案设计之前，首先需要对工程概况有清晰的了解。
包括隧道的长度、直径、埋深、地质条件、周边建筑物和地下管线的分布等。
例如，如果隧道穿越的地层是软弱土层，那么在始发阶段就需要采取更加严格的加固措施，以防止土体坍塌和地表沉降。
又如，如果周边建筑物密集，就需要对施工过程中的变形进行严格控制，避免对建筑物造成损害。
二、盾构始发场地布置合理的场地布置是确保盾构始发顺利进行的重要前提。
始发场地应包括盾构机存放区、管片存放区、材料堆放区、拌浆站、龙门吊轨道等。
同时，还需要考虑场地的排水、通风和照明等设施。
在布置场地时，要充分利用有限的空间，确保各个区域之间的物流顺畅，避免相互干扰。
三、盾构始发端头加固为了保证盾构始发的安全，通常需要对始发端头的土体进行加固。
常用的加固方法有高压旋喷桩、搅拌桩、注浆法等。
加固的范围应根据地质条件、盾构机的尺寸和施工要求等确定。
一般来说，加固的长度应不小于盾构机的长度加上一定的安全余量。
在加固完成后，需要进行质量检测，如钻芯取样、抽水试验等，以确保加固效果满足要求。
四、盾构始发基座与反力架设计盾构始发基座的作用是支撑盾构机，并为盾构机的始发提供导向。
基座的设计应考虑盾构机的重量、尺寸和始发坡度等因素，确保其具有足够的强度和稳定性。
反力架则用于提供盾构始发时所需的反推力，其结构设计应能够承受巨大的推力，并保证在施工过程中不变形。
五、洞门密封装置洞门密封装置的作用是防止盾构始发时土体和地下水从洞门处涌入隧道。
常见的洞门密封形式有橡胶帘布密封、折叶式密封等。
在安装洞门密封装置时，要确保其安装位置准确，密封性能良好。
同时，在盾构机始发前，还需要对洞门密封进行充气试验，检查是否存在漏气现象。
六、盾构机的组装与调试在盾构始发前，需要将盾构机的各个部件运输到施工现场，并进行组装和调试。
组装工作应严格按照操作规程进行，确保各个部件的连接牢固可靠。
调试工作则包括电气系统调试、液压系统调试、推进系统调试、螺旋输送机调试等，以确保盾构机在始发后能够正常运行。
盾构施工场地临建布置方案
昆明轨道交通 ***盾构区间临建方案1.编制说明及依据为高起点、高标准地建设好 * **盾构区间工程，按照总体施工方案的要求，根据昆明轨道交通有限公司及股份有限公司的相关管理标准及要求，编制了《昆明轨道交通 * **盾构区间临建方案》，以实现施工现场的标准化、规范化管理。
主要编制依据如下：(1)昆明地铁建设工程安全和文明工地标准；(2) 股份有限公司企业视觉识别系统管理手册；(3)昆明轨道交通3号线工程招标文件及投标文件；(4)施工设计图纸及其他收集的工程资料等。
2.工程概况2.1区间概况昆明市轨道交通3号线工程西标段起点石咀站，终点市体育馆站，线路沿春雨路、人民西路敷设，全长7.89km。
盾构区间施工场地人民西路春雨路图2-1 **盾构区间位置示意图昆明轨道交通3号线工程西标段 **盾构区间，区间工程起点为云南冶炼厂专有铁路线东侧的眠山站，沿人民西路向西南方向左拐，经过春雨路、昆瑞路和人民西路三路交汇处，进入春雨路，并沿春雨路行进，绕过大沙沟桥后抵达西山盐政管 理所东侧的马街站。
区间线路右线起止里程为YCK6+943.950~YCK8+605.950，长1650.121m （含11.879m 短链），左线为ZCK6+943.950~ZCK8+605.950，长1668.055m （含6.055m 长链）。
全线长3318.176m 。
3驻地建设3.1 **盾构区间项目经理部驻地建设驻地建设分为现场驻地与经理部办公驻地，现场驻地主要用于现场管理人员住宿、工作，经理部驻地为生活区和办公区。
**盾构区间经理部办公及生活区租赁昌源中路路与石武客运专线交汇处的高新综合执法大楼5、6层。
图3-1 **盾构区间经理部办公楼位置示意图办公及生活区所在地图2-2 **盾构区间线路示意图图3-2 **盾构区间经理部办公楼外貌图3-3 5楼宿舍区示、办公室示意图 图3-4 6楼办公室示意图经理部办公区5层为生活区及会议室，6层为办公室。
盾构临建方案
盾构临建方案
盾构临建方案是指在盾构施工过程中，为保障人员安全和工程质量，采取的一系列临时措施和设施。
具体包括以下方面：
1. 施工现场围挡：在盾构施工现场周围设置围挡，防止施工过
程中的材料和设备对周围环境造成影响，同时保护工人和行人的安全。
2. 进出口安全措施：设置进出口通道，并采取相应的安全措施，如设置隔离带、安装防护门等，避免人员和车辆误入施工现场。
3. 施工现场标志标识：在施工现场内外设置标志标识，包括施
工区域、安全警示标志、临时通道等，提醒人员注意安全。
4. 通风、照明和消防设施：在盾构施工现场内设置通风、照明
和消防设施，保证施工现场的环境安全。
5. 垃圾处理和环境保护：在施工过程中及时处理垃圾和废弃材料，保护周围环境不受污染。
总之，盾构临建方案是为了确保盾构施工过程中人员和环境的安全，以及保证工程质量而采取的一系列措施和设施。
- 1 -。
工程盾构始发方案
工程盾构始发方案一、工程简介【魁奇路站～祖庙站盾构区间】属珠江三角洲城际快速轨道交通广州至佛山段，地处佛山市汾江南路至建新路。
线路出魁奇路站后，沿汾江路一直向北行进，过季华园站和同济路站后，线路转东下穿密集房屋后，向东转入建新路到达祖庙站。
本标段盾构施工场地位于魁奇路站，工程施工交通条件便利。
吊出井位于祖庙站。
本标段工程主要由两组双孔单线盾构隧道区间组成，全长6988.6072延米。
主要附属工程包括联络通道5个，废水泵房3个，其中YDK1+305、YDK2+702.096、YDK3+808.295里程的联络通道与废水泵房合建。
工程范围见示意图1.1.1 【魁奇路站～季华园站区间】：左右线总长2602.0358m ，左线为直线，右线有2个R ＝2500m 的平面曲线，曲线总长120.722m ，占区间总长度的4.6％。
线路位于城市主要交通道路汾江南路下，场地地形起伏小，地面高程为 6.9～8.4m ，线间距13～15m 。
魁奇路站左线全长1301.0358m 区间起点里程Y C K 0+602.15季华园站同济路站祖 庙 站Y C K 1+903.2Y C K 2+047.8Y C K 3+238.5Y C K 3+388.9Y C K 3+378.1区间终点里程Y C K 0+841Y C K 1+305Y C K 2+200Y C K 2+702.096Y C K 3+808.295联络通道联络通道与废水泵房合建联络通道联络通道与废水泵房合建联络通道与废水泵房合建右线全长1301.5m 右线全长1190.7m 右线全长989.2m 左线全长1190.8134m 左线全长1015.808m1.2【季华园站～同济路站区间】：本区间左右线长度为2381.5134m。
区间线路平面上共有2个曲线段，曲线半径为3000m。
线路位于城市主要交通道路汾江中路下，场地地形起伏小，地面高程为6.9～8.4m，线间距为13m。
盾构始发方案
盾构始发方案第1篇盾构始发方案一、项目背景随着我国城市化进程的加快，地下空间开发已成为缓解城市交通压力、拓展城市发展空间的重要途径。
盾构施工技术作为一种先进的隧道施工方法，具有施工速度快、对周边环境影响小等优点，在地铁、城市地下道路等项目中得到广泛应用。
本方案旨在为某盾构工程提供一套合法合规的始发方案，确保工程安全、高效推进。
二、工程概况1. 工程名称：XX地铁线XX区间盾构工程2. 工程地点：XX市XX区3. 工程规模：隧道全长约XX公里，盾构直径XX米4. 施工单位：XX隧道工程有限公司三、盾构始发方案1. 始发井选择根据工程地质条件、周边环境及施工组织要求，选择具备条件的始发井进行盾构始发。
2. 始发井准备(1) 始发井结构应符合设计要求，具备足够的强度和稳定性；(2) 始发井内设备、材料摆放整齐，确保施工通道畅通；(3) 始发井内通风、照明、排水等设施完善，满足施工需求；(4) 始发井内安全防护措施到位，包括防护栏杆、警示标志等。
3. 盾构机选型及调试(1) 根据工程地质条件、隧道直径等因素，选择合适的盾构机；(2) 盾构机在始发前应进行详细的检查和调试，确保设备性能良好；(3) 对盾构机操作人员进行培训，确保熟练掌握设备操作技能。
4. 始发段施工(1) 根据设计要求，提前完成始发段的地层加固、降水等措施；(2) 采用合理的施工工艺，确保始发段隧道质量；(3) 加强监测，及时调整施工参数，确保隧道施工安全。
5. 始发过程管理(1) 制定严格的始发过程管理制度，明确责任分工；(2) 加强现场安全管理，严格执行安全操作规程；(3) 对始发过程进行实时监控，确保施工顺利进行。
四、法律法规及标准规范1. 《中华人民共和国建筑法》；2. 《中华人民共和国安全生产法》；3. 《城市轨道交通工程安全技术规范》；4. 《盾构法隧道施工及验收规范》；5. 其他相关法律法规及标准规范。
五、方案实施与监控1. 施工单位应严格按照本方案进行施工，确保工程安全、质量；2. 监理单位应加强对施工过程的监督，及时发现问题并督促整改；3. 建设单位应定期对工程进行巡查，确保工程进度、质量、安全受控；4. 各参建单位应建立健全沟通协调机制，确保信息畅通，共同推进工程建设。
盾构始发施工计划
盾构始发施工计划1. 工程概况
1.1 工程名称
1.2 施工路线
1.3 地质条件
2. 施工准备
2.1 人员组织
2.2 材料设备准备
2.3 安全防护措施
3. 盾构始发
3.1 盾构机组装调试
3.2 开挖启动
3.3 管片吊装
4. 施工监控
4.1 地面沉降监测
4.2 盾构机位置监测
4.3 周边环境监测
5. 风险预控
5.1 地质风险评估
5.2 应急预案制定
5.3 风险管控措施
6. 进度计划
6.1 关键节点
6.2 工期安排
6.3 资源配置
7. 安全管理
7.1 安全培训
7.2 安全检查
7.3 应急响应
8. 质量控制
8.1 原材料检验 8.2 工序检查
8.3 质量评定
9. 环境保护
9.1 噪声控制
9.2 扬尘治理
9.3 废弃物处理
10. 附件
10.1 施工图纸 10.2 监测方案
10.3 应急预案
以上是一个典型的盾构始发施工计划的框架内容,根据具体工程情况,可以适当调整和补充。
计划应该全面、详细、可操作性强,确保盾构施工顺利、安全、高效的进行。
区间盾构临建专项施工方案
区间盾构临建专项施工方案一、项目概况本项目为区间盾构临建工程，所盾构区间位于XX地区，总长度为XX 米。
为确保施工顺利进行，特制定本专项施工方案。
二、施工准备工作1.所需材料准备：-水泥、砂、石等建筑材料；-钢筋、钢管等金属材料；-施工所需机械设备；-安全防护设备。
2.人员组织：-设立专门的施工组织机构，包括施工负责人、技术人员、安全员等；-按规定组织人员参加相关的安全培训和技术培训。
3.施工区域准备：-清理施工区域内的临时建筑物和设施，保持施工区域的整洁和安全。
三、临建施工方案1.地基处理：-对施工区域进行地基处理，包括平整地面、填充土方等；-对边坡进行加固处理，确保边坡的稳定性。
2.临时设施搭建：-根据施工需要搭建临时办公室、宿舍、仓库等，满足施工过程中的需求；-搭建施工现场的临时围挡，确保施工区域的安全和隐私。
3.施工材料供应：-根据施工进度计划，及时供应所需的建筑材料和设备，确保施工的顺利进行；-对所走的盾构隧道进行材料运输和储备，确保施工过程中的持续供应。
4.施工机械设备安装和调试：-根据工艺和施工要求，对所需要的机械设备进行安装和调试，确保施工的正常进行；-对机械设备进行日常维护和保养，确保其稳定运行。
5.安全防护设施设置：-针对盾构施工的特点，设置必要的安全防护设施，包括防护网、安全标志、防护屏障等；-根据施工现场的情况，设置相关的安全警示牌和标识。
6.临时交通组织：-根据施工区域的特点和交通状况，合理组织施工现场的交通，确保交通安全；-临时交通组织应符合相关法律法规和规范要求。
7.环境保护：-根据环境保护要求，采取必要的防护措施，包括噪音控制、扬尘防治、废水处理等；-对施工现场进行定期清理和维护，确保环境的整洁和安全。
8.特殊情况应对措施：-针对施工过程中可能出现的特殊情况，制定相应的应对措施，确保施工的安全和顺利进行；-加强与相关部门的沟通和协调，及时解决施工中遇到的问题。
四、安全管理1.安全教育：-对施工人员进行安全教育，提高其安全意识和操作技能；-结合施工实际，制定相应的安全操作规程和流程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录第一章编制说明........................................................ - 1 -1.1编制依据 (1)1.2编制原则 (1)第二章工程概况........................................................ - 2 -第三章临建施工方案.................................................... - 4 -3.1施工计划 (4)3.2给排水系统 (4)3.3管片堆放场 (4)3.4碴土池 (5)3.5拌合站 (6)3.6材料存放场 (7)3.7充电池 (7)3.8油脂泡沫存放区 (7)3.9冷却塔、冷却水池 (7)3.10膨润土膨化池 (7)3.11现场办公区及应急物资仓库 (8)3.12洗车槽制作 (8)3.13排水及防洪系统 (8)3.14调度室和值班室 (9)3.15门禁系统 (9)3.16消防设施 (9)第四章安全文明施工................................................... - 12 -4.1安全措施.. (12)4.2文明施工措施 (13)第五章附件........................................................... - 14 -第一章编制说明1.1编制依据1、施工招标文件，设计图纸、施工组织设计；2、《建筑结构荷载规范》（GB50009-2012）3、《建筑地基基础设计规范》（GB 50007-2002）4、《地铁设计规范》（GB 50157-2003）5、《混凝土结构设计规范》（GB 50010-2010）6、施工现场临时设施标准7、泉水路站施工场地平面布置图1.2编制原则1、在充分理解设计图纸及认真踏勘现场的基础上采用先进、合理、经济、可行的施工方案。
2、施工计划安排合理，施工进度安排均衡、高效。
3、严格贯彻“安全第一”的原则，针对风险细化安全技术措施，预防和杜绝安全事故的发生。
4、确保工程质量和工期，并严格按照ISO9000标准质量体系进行质量程序控制，对施工过程实行动态管理5、坚持优化技术方案和推广应用“四新”成果，加强科技创新和技术攻关，应用新技术、新材料、新工艺、新设备，以提高工程质量，加快施工进度，降低工程成本。
6、保护环境，文明施工。
施工全过程对环境破坏最小、占用场地最少，并有较周密的环境保护措施。
7、加强施工管理，提高生产效率，降低工程造价。
第二章工程概况成都地铁5号线一、二期土建5标为四站四区间，分别为古柏站、泉水路站、洞子口站、福宁路站以及古柏站～泉水路站盾构区间、泉水路站～洞子口站盾构区间、洞子口站～福宁路站盾构区间、福宁路站～五块石站盾构区间。
左线盾构段总长2908.159m，右线盾构段总长2917.413m，拟采用四台盾构机，两台海瑞克盾构机（S526/S527）从泉水路站始发，在洞子口站过站，从福宁路站北端头吊出，再从福宁路站南端头吊入二次始发，最终在五块石站盾构吊出；两台铁建重工盾构机（DL223/DL224）从泉水路站始发，最终从古柏站盾构吊出。
古柏站～泉水路站区间:设计里程：YCK12+290.663～YCK13+468.959，长1178.296m，ZCK12+290.663～ZCK13+468.959，长1178.425m,短链长0.871m。
本区间由古柏树站出站后，于金芙蓉大道南侧侧穿100KV高压线线塔塔基，然后连续下穿西环铁路联络线及侧穿西金厂特大桥（单、双线桥），随后继续沿规划路下穿四川建设机械厂、村庄及农田，穿过川建路（古柏路）最后在汇丰路处进入泉水路站。
区间采用盾构法施工，底板埋深15.72～24.62m，底板高程488.736m～498.618m。
其中区间在YCK12+732.000/ZCK12+734.053处设置一座联络通道，在里程YCK13+076.210/ZCK12+076.240处设置一座联络通道兼泵房，其底板埋深分别为22.40、24.57m，采用浅埋暗挖法施工。
泉水路站～洞子口站盾构区间：设计里程：YCK13+688.024～YCK14+461.570，右线长772.546m，ZCK688.814～ZCK14+461.570，左线长768.827m，短链1.929m。
区间由泉水路站出站后，沿泉水路（商贸大道北延线）下方敷设，穿过嘉泽路，侧穿商贸大道北延线三环立交（凤凰立交），在洞子口路处到达洞子口站。
区间采用盾构法施工，底板埋深16.24~25.06m。
在里程YCK14+057.500/ZCK14+057.150处设置联络通道兼泵房，其底板埋深约为28.63m，采用浅埋暗挖法施工。
洞子口站～福宁路站盾构区间：设计里程：右线YCK14+667.220～YCK14+870.834，长203.614m，左线ZCK14+667.220～ZCK14+870.834，长203.614m。
洞子口站～福宁路站区间为地下区间，区间由洞子口站出站后，沿蓉北商贸大道下方敷设，穿过沙河源路、沙河与文轩路后，到达福宁路站。
区间隧道线路轨面埋深15.17～16.80m，故考虑采用盾构法施工，底板高程494.351～495.931m。
区间里程较短，不设置联络通道。
福宁路站～五块石站盾构区间：设计里程：右线YCK15+377.834～YCK16+140.791，右线长762.957m，左线ZCK15+377.834～ZCK16+140.791，长757.293m，短链 5.664m。
区间由福宁路站出站后，穿过福源路，继续沿蓉北商贸大道铺设，下穿宝成、成灌铁路，在五块石西路处进入五块石站。
区间采用盾构法施工，在YCK15+800.000/ZCK15+791.913处设置联络通道兼泵房，其底板埋深约为24.55m，采用浅埋暗挖法施工。
第三章临建施工方案临时工程施工及部署严格遵守业主及有关部门下达的各种文件，按照整洁、美观、适用、经济原则进行场地布置和修建各种临时工程，并切实做好场地排水、场区硬化及生产用电、用水等工作。
泉水路站大里程端186米长度为盾构始发施工场地，场地占地面积狭长，场地布置主要考虑集装箱房布设、围挡板摆放，施工区域施工便道硬化、轨道梁、端头地面硬化、渣土池、充电房、沉淀池、沙石料堆放场、搅拌站、材料库、值班室、管片堆放场地等施工作业所需的临设布置。
施工区和生活区要使用临时围挡分开，并有明确的黄线划分。
在所有临建施工完成后，需要对厨房，板房等需要安装防火材料的设施进行检查验收，并配置相应的消防措施。
3.1施工计划依据业主对标段盾构区间施工工期要求，同时结合现场实际情况，泉水路站大里程端始发场地临建施工计划拟定于2016年10月1日至2016年11月20日完成，为盾构始发掘进做好充分准备工作。
3.2给排水系统施工用水主要为盾构机外循环冷却系统用水、管片冲洗、地面进出场车辆冲洗，采取自来水作为施工用水,DN50自来水接水点位于汇丰路口南侧围挡内。
施工用水的排放主要为盾构机掘进期间洞内水向地面抽排的过程，污水首先排放到始发井集水坑进行沉淀，然后排放到地面三级沉淀池，三级沉淀池与洗车槽共用，最后排往临近污水管网，做到零污染的环境保护工作。
3.3管片堆放场设在泉水路站南端头东西两侧，西侧管片存放场占地面积601.63 m2（堆放管片约60环），南起右线盾构孔北侧，北至右线出土孔南侧，其尺寸为73.82×8.15m；东侧管片存放场占地面积471.80m2（堆放管片约50环）, 南起充电房北侧，北至左线出土孔南侧，其尺寸为57.89×8.15m，用于堆放衬砌管片和管片防水处理场地。
管片卸车流程：管片车经泉水路站南大门进入泉水路站盾构场地→驶入管片堆放场中间的施工便道→由16T龙门吊将管片吊运至管片堆放场→卸完管片的管片车经由泉水路站南大门驶出泉水路站盾构场地，16T龙门吊的行走范围覆盖整个管片堆放场。
管片堆放场地待车站顶板按照施工方案回填后预留30cm高度，使用φ16mm螺纹钢筋（间距200mm）绑扎钢筋网面，最后C30混凝土浇筑厚00cm的混凝土钢筋路面（硬化路面与原路面标高一致）。
3.3循环水池循环水池设置在底板上，采用标砖砌筑，尺寸20m*7.85m*1.5m，墙厚50cm，水池内壁刷防水涂料。
3.3-1 循环水池实际效果图3.4碴土池设在泉水路站中段顶板东西两侧，西侧碴土池占地面积为330.95 m2，碴池地下深2m，地面高1m，总存土量992.85m3；东侧碴土池占地面积为421.73 m2，碴池地下深2m，地面高1m，总存土量1265.25 m3。
两座碴土池总存土容量为2258.1 m3。
渣土池中间设置挖机行走平台，45T龙门吊行走范围覆盖碴场。
3.4-1 渣土坑平面图3.5拌合站设在泉水路站西南角，面积461.42m2，附近设置水泥、粉煤灰立式存储罐Q=100T,以及砂料堆放场。
水泥及粉煤灰存储罐基础图如下：3.5-1 拌合站水泥及粉煤灰存储罐基础大样图图3.6材料存放场设置在泉水路站南端头东侧，位于充电房后方，分别为走道板存放区、水管存放区、轨道存放区，主要存放走道板，走道板支架，轨枕，43轨以及水管等材料，每一块存放区占地面积为32.5 m2，共计97.5m2。
3.7充电房充电房设在左线始发井北侧，占地面积为106.81 m2，一次性可充12块电池，电瓶车每次更换3块电池，故可以满足电瓶车的电池更换需求。
充电房采用两段式彩钢瓦推拉棚。
3.8油脂泡沫存放区油脂泡沫存放区设在泉水路站东南角，主要存放泡沫、盾尾油脂、EP2、HBW以及液压油等盾构掘进耗材，占地面积126m2（18m×70m），在油脂泡沫存放区设置有遮阳棚及相应的化学泡沫灭火器。
3.9冷却塔、冷却水池设置在车站底板之上，节省地面空间，其尺寸为7×12×1.5m，总容积为126m3，墙体砌筑采用三七墙，冷却塔放在循环水池上。
3.10膨润土膨化池膨润土池设置在地面之上，长度6，宽高3.0，具体位置见平面布置图，采用20mm 钢板焊接。
3.11现场办公区及应急物资仓库场地东北侧现有会议室、监理办公室、视频监控室、应急物资仓库以及配件仓库、班前讲话平台，均为活动板房搭建，应急物资仓库附近设置相应干粉灭火器。
3.11-1 视频监控室及应急物资仓库等3.12洗车槽制作场地南北两端大门处分别设置一个洗车台。
洗车槽采用环形排水槽形式，排水槽C30混凝土浇筑，洗车槽尺寸为6m×3.2m，四周排水沟与场地排水系统相连，冲洗车辆后的废水经由排水沟流入三级沉淀池排入市政管网。
