配电箱负荷计算程序
配电箱柜负荷计算
配电箱柜负荷计算
配电箱与柜是配电系统中的重要结构件，其调度灵活性、运行安全性及故障发现及排除能力是负责运行电气设备的一项技能。
计算配电箱或柜的负荷，是要根据其拥有的电气设备的负载需求将其进行分配，从而综合考虑其密度和分配的情况，以计算出需要的负荷。
首先，需要了解配电柜中的电气设备的负载情况，包括其总负荷、每极的负荷和极数，以及准备的各种保护和分控装置的数量和类型。
其次，要分析各种保护装置的配置，看看它们是否能够满足当前负荷的要求；另外，也要注意符合电网协议中的要求，确保电气设备的安全运行。
确定负荷需求之后，应当根据电气设备的类型和规格，以及每个极的尺寸，计算出最大负荷的分布状况，计算出柜中有多少个极才能满足此最大负荷。
在此基础上，将柜中的每个极进行实际分配，并将保护装置分控装置安装至合适的极上，以保证每个极上的负荷不超过保护装置和分控装置的额定最大负载值。
计算完毕后，应当进行柜或箱的检查，看看是否有极可以再次分配，查看保护装置是否合理安装，检查柜内的电线是否接线正确，以及柜的外壳是否完好，等等。
供配电负荷计算方法详细解答
供配电负荷计算方法详细解答配电负荷计算是指根据用电设备的功率和数量，以及用电时间等因素，对供配电系统负荷进行准确的计算和分析。
配电负荷计算的目的是为了确定合理的供电容量，从而保证供电系统的安全运行。
配电负荷计算方法主要有两种：静态负荷计算和动态负荷计算。
1.静态负荷计算：静态负荷计算主要是通过统计用电设备的功率和数量，以及用电时间进行负荷计算。
具体步骤如下：1.1确定用电设备的功率和数量：首先，需要确定用电设备的功率和数量。
可以从用电设备的技术参数手册、设备标牌或相关的设计文件中获取这些信息。
然后，按照设备的类型和数量，列出所有的用电设备及其对应的功率。
1.2计算用电设备的总功率：将所有用电设备的功率相加，得到用电设备的总功率。
1.3计算用电设备的负荷率：负荷率是指设备实际工作时的功率与额定功率的比值。
通常来说，设备在实际运行中往往不会达到额定功率的100%，因此需要根据设备的使用特点和工作条件，对负荷率进行合理估计。
1.4计算用电设备的负荷电流：根据用电设备的功率和负荷率，通过公式I=P/(√3×U×η)计算出用电设备的负荷电流，其中I为电流，P为功率，U为相电压，η为负荷率。
1.5计算用电设备的总负荷电流：将所有用电设备的负荷电流相加，得到用电设备的总负荷电流。
1.6计算用电设备的负荷阻抗：根据用电设备的负荷电流和相电压，通过公式Z=U/I计算出用电设备的负荷阻抗。
1.7计算用电设备的总负荷阻抗：将所有用电设备的负荷阻抗相加，得到用电设备的总负荷阻抗。
2.动态负荷计算：动态负荷计算主要是考虑负荷的变化规律和负荷的峰谷差异，以更加精确地计算负荷。
具体步骤如下：2.1确定用电设备的功率和数量：同静态负荷计算中的步骤1.12.2分析负荷曲线：通过统计用电设备在一天、一周或一个月内的用电时间和负荷变化规律，绘制出负荷曲线图。
负荷曲线图反映了负荷的峰谷差异和负荷的持续时间。
2.3计算负荷峰值：根据负荷曲线图，确定负荷的峰值，即负荷曲线上的最大负荷点。

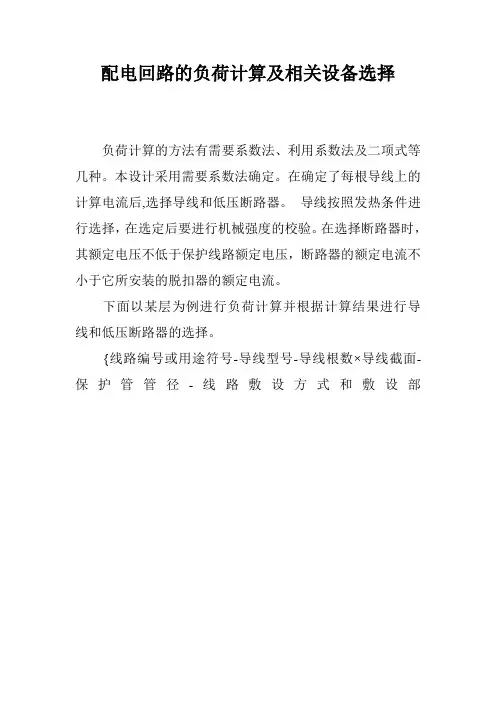

配电回路的负荷计算及相关设备选择
配电回路的负荷计算及相关设备选择负荷计算的方法有需要系数法、利用系数法及二项式等几种。
本设计采用需要系数法确定。
在确定了每根导线上的计算电流后,选择导线和低压断路器。
导线按照发热条件进行选择，在选定后要进行机械强度的校验。
在选择断路器时，其额定电压不低于保护线路额定电压，断路器的额定电流不小于它所安装的脱扣器的额定电流。
下面以某层为例进行负荷计算并根据计算结果进行导线和低压断路器的选择。
{线路编号或用途符号-导线型号-导线根数×导线截面-保护管管径-线路敷设方式和敷设部位}上图为某层配电箱系统图，共十七个回路，其中有两个备用回路，各回路功率如系统图中所示。
每个回路的导线都选择聚氯乙烯绝缘铜芯的导线，即BV型的导线。
一、楼层配电箱各出线回路中所用的导线，断路器选择。
两者的确定主要由各回路的计算电流来确定。
先将断路器的各出线回路分为照明、插座、风机盘管和新风机组四类，每类分别进行负荷计算和设备选择。
取每类中功率较大的一条回路去计算它的电流，如果所选的导线和断路器适合这条回路，那么也必将适合比它功率小的回路。
1、取照明回路中功率较大的一条回路，其功率是1.35kW （计算荧光灯回路功率时，注意每个荧光灯的功率+镇流器的功率损耗为其原来的10%才是每个荧光灯具的总功率），=0.9，计算其电流：= = =①导线的选取：按允许载流量条件去选择导线的截面，既>式中:导线或电缆长期允许的工作电流，10A（工业与民用配电设计手册P507）：线路的计算电流，6.8A。
导线或电缆的允许载流量与环境的温度有关，本设计选取温度为30 时的载流量，根据计算电流初选BV型的导线，为聚氯乙烯绝缘。
导线截面为2.5mm ，在30 时其载流量为10A，> ，满足要求。
敷设方式选择为穿硬聚氯乙烯管敷设，并暗敷在墙内，沿屋面或顶板敷设。
校验机械强度：按室内照明用灯头引下线来考虑，铜芯线的芯线较小截面积为 1.0mm ，因此以上所选的导线满足机械强度要求。
配电柜负荷计算范文
配电柜负荷计算范文
一、配电柜负荷计算前的准备工作
1、根据设计需求，确定总负荷计算组件，如电力线路总负荷，低压
配电系统负荷，以及太阳能发电系统的负荷，并准备相关数据，如配电系
统的最小负荷，每个机组的最大负荷，太阳能发电系统的最大发电能力等。
2、计算总负荷，总负荷应该等于配电系统（不加太阳能发电系统）
的最小负荷和太阳能发电系统的最大发电量之和，即总负荷=最小负荷+最
大发电量。
3、承载配电柜的额定容量，由于配电柜的安装空间有限，在设计时，应考虑承载配电柜的最大额定容量，如3kw，10kw，50kw，100kw，更大
的容量可能需要另外设计，以适应负荷计算需求。
二、配电柜负荷计算
1、根据负荷计算组件，计算各个机组的最大负荷，如六角箱机组的
最大负荷和太阳能发电机组的最大发电量之和，即配电系统最大负荷。
2、根据负荷计算结果，确定配电柜的额定功率，需要考虑配电柜的
安装空间，如最大额定容量为3kw，5kw，10kw等，根据额定容量，选择
合适的配电柜。
3、根据负荷计算结果，按照设备及其电压等级，确定配电柜的设备
及其型号。

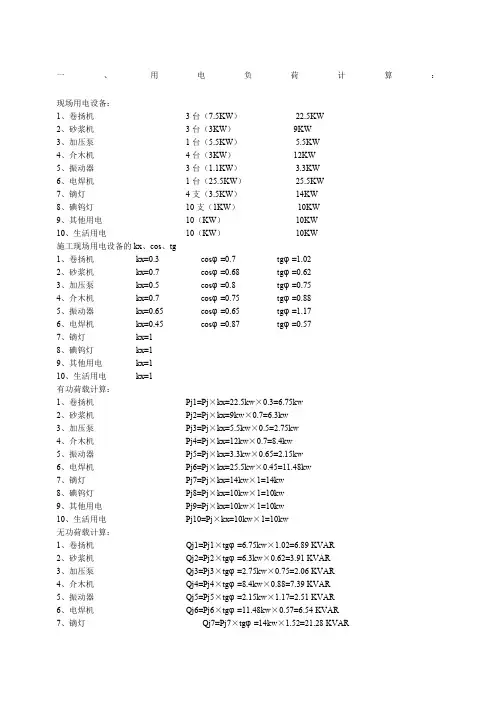

用电负荷计算方法
一、用电负荷计算：现场用电设备：1、卷扬机3台（7.5KW）22.5KW2、砂浆机3台（3KW）9KW3、加压泵1台（5.5KW） 5.5KW4、介木机4台（3KW）12KW5、振动器3台（1.1KW） 3.3KW6、电焊机1台（25.5KW）25.5KW7、镝灯4支（3.5KW）14KW8、碘钨灯10支（1KW）10KW9、其他用电10（KW）10KW10、生活用电10（KW）10KW施工现场用电设备的kx、cos、tg1、卷扬机kx=0.3 cosφ=0.7 tgφ=1.022、砂浆机kx=0.7 cosφ=0.68 tgφ=0.623、加压泵kx=0.5 cosφ=0.8 tgφ=0.754、介木机kx=0.7 cosφ=0.75 tgφ=0.885、振动器kx=0.65 cosφ=0.65 tgφ=1.176、电焊机kx=0.45 cosφ=0.87 tgφ=0.577、镝灯kx=18、碘钨灯kx=19、其他用电kx=110、生活用电kx=1有功荷载计算：1、卷扬机Pj1=Pj×kx=22.5kw×0.3=6.75kw2、砂浆机Pj2=Pj×kx=9kw×0.7=6.3kw3、加压泵Pj3=Pj×kx=5.5kw×0.5=2.75kw4、介木机Pj4=Pj×kx=12kw×0.7=8.4kw5、振动器Pj5=Pj×kx=3.3kw×0.65=2.15kw6、电焊机Pj6=Pj×kx=25.5kw×0.45=11.48kw7、镝灯Pj7=Pj×kx=14kw×1=14kw8、碘钨灯Pj8=Pj×kx=10kw×1=10kw9、其他用电Pj9=Pj×kx=10kw×1=10kw10、生活用电Pj10=Pj×kx=10kw×1=10kw无功荷载计算：1、卷扬机Qj1=Pj1×tgφ=6.75kw×1.02=6.89 KVAR2、砂浆机Qj2=Pj2×tgφ=6.3kw×0.62=3.91 KVAR3、加压泵Qj3=Pj3×tgφ=2.75kw×0.75=2.06 KVAR4、介木机Qj4=Pj4×tgφ=8.4kw×0.88=7.39 KVAR5、振动器Qj5=Pj5×tgφ=2.15kw×1.17=2.51 KVAR6、电焊机Qj6=Pj6×tgφ=11.48kw×0.57=6.54 KVAR7、镝灯Qj7=Pj7×tgφ=14kw×1.52=21.28 KVAR总有功计算，取同期系数kp=0.8P总=kp×(6.75+6.3+2.75+8.4+2.15+11.48+14+10+10+10) ×0.8=65.46KW总无功计算，取同期系数kp=0.8P总=kQ×(6.89+3.91+2.06+7.39+2.51+6.54+21.28) ×0.8=40.46KW现在功率：Sj= P总2+ P总2=65.462+40.462=76.95KVA工地临时供电包括动力用电和照明用电两种，在计算时，应考虑：(1)全工地所使用的机械动力用电和各种电气工具及照明用电的数量；(2)：施工进度计划中施工高峰阶段同时用电的机械设备最高数量；(3)总用电量计算公式：P=1.05-1.10(K1∑P1/cosδ+K2∑P2+K3∑P3+K4∑P4)P_供电设备总需要容量(KVA)；P1_电动机额定功率(KW)；P2_电焊机额定容量(KVA)；P3_室内照明容量(KW)；P4_室外照明容量(KW)；cosδ_电动机的平均功率因素（一般取0.65~0.75，最高为0.75~0.78）；K1_需要系数，其中K3、K4分别为0.8、1.0；K1随电动机数量而变，3~10台取0.7；11~30台取0.6；30台以上取0.5；K2随电焊机数量而变，3~10台取0.6；10台以上取0.5。
配电箱负荷计算工具
配电箱负荷计算工具
1.输入基本参数：用户可以通过工具输入配电箱的基本参数信息，例
如箱体尺寸、额定电压、额定电流等。
这些基本参数对于正确计算配电箱
的负荷是非常重要的。
2.计算负荷：基于输入的基本参数信息，工具可以进行负荷的计算，
包括活动负荷和静止负荷。
活动负荷通常是指配电箱所带动的负荷，如照明、空调、电梯等；静止负荷则是指配电箱本身所产生的负荷，如电阻、
继电器等。
3.图表展示：工具可以根据计算结果，生成负荷计算结果的图表展示，包括负荷曲线图、负荷分布图等。
这些图表可以直观地展示出配电箱的负
荷情况，便于用户进行分析和判断。
4.输出报告：工具可以生成负荷计算结果的输出报告，包括负荷计算
结果的详细信息和建议。
这样用户可以将计算结果保存下来，以备日后参
考和使用。
1.准确性：使用配电箱负荷计算工具可以保证计算结果的准确性，避
免了人工计算可能带来的误差和不确定性。
2.便捷性：配电箱负荷计算工具可以实现自动计算，用户只需要输入
相应的参数，就能够得到计算结果，大大提高了计算的效率。
3.可视化：配电箱负荷计算工具可以生成负荷曲线图、负荷分布图等
图表，直观地展示出配电箱的负荷情况，使用户更容易理解和分析计算结果。
4.多功能：配电箱负荷计算工具不仅能够计算负荷，还可以生成负荷计算结果的报告和建议，方便用户进行参考和决策。
综上所述，配电箱负荷计算工具是一种功能强大、准确性高、便捷性好的工具，对于电力工程师和电气设计师来说，它具有重要的实用价值。
通过使用这样的工具，可以更加科学地进行配电箱的负荷计算和设计，提高配电系统的安全性和可靠性。
配电箱负荷计算书
配电箱负荷计算书目的针对某甲公司XX工厂电缆配套工程中的配电箱负荷进行计算，确定配电箱数量及型号规格，确保电力供应可靠、安全、稳定。
计算方法按照《规划设计电气工程基础规范》（GB 50052-2019）中标准规定，配电箱的负荷计算应按照以下步骤进行：1.确定用电设备的视在功率对于每个用电设备，根据其使用说明书或者电气参数确定其视在功率，单位为千伏安（kVA）。
如下表所示：设备名称视在功率(kVA)设备110设备220设备352.计算负载总视在功率将所有用电设备的视在功率相加，得到负载总视在功率，记做S。
S = 10 + 20 + 5 = 35 kVA3.计算负载总有功功率根据功率因数和负载总视在功率计算负载总有功功率，记做P。
选择功率因数为0.8，有功功率因数修正系数Kp = 1，无功功率因数修正系数Kq = 1。
P = Kp * S= 1 * 35 = 35 kW4.选取配电箱型号和数量根据计算结果，选取适当的配电箱型号和数量，保证其额定电流大于等于所需有功功率和所需无功功率对应的电流值，同时符合现场使用和规范标准要求。
根据工厂的实际情况，选取品牌为ABB，型号为MA-E250G和MA-E125G两款配电箱。
MA-E250G型号的额定电流为250A，最大容纳40个开关-c灭弧室插件或20个断路器；MA-E125G型号的额定电流为125A，最大容纳10个开关-c灭弧室插件或5个断路器。
根据以上信息，选择MA-E250G型号1个，MA-E125G型号2个。
结论针对某甲公司XX工厂电缆配套工程中的配电箱负荷进行计算，确定需要1个MA-E250G型号配电箱和2个MA-E125G型号配电箱，可以满足所需负载的安全、稳定、可靠供电要求。
参考文献•《规划设计电气工程基础规范》（GB 50052-2019）备注本文档是计算书格式范例，具体计算必须依据实际情况进行，仅供参考。
计算负荷的方法
计算负荷的方法在电力系统中，负荷是指电力系统所需的电能。
计算负荷是电力系统规划和运行中的重要工作，合理的负荷计算可以为电力系统的设计和运行提供重要依据。
下面将介绍一些常用的计算负荷的方法。
首先，最常见的计算负荷的方法是基于历史数据的统计分析。
通过对历史负荷数据的分析，可以得到负荷的日、月、年等周期性变化规律，以及负荷的峰值、谷值等特点。
这种方法可以为电力系统的负荷预测提供依据，为电力系统的规划和运行提供参考。
其次，还可以采用负荷曲线法来计算负荷。
负荷曲线是指在一定时间范围内，按照负荷大小的顺序排列的曲线，通过绘制负荷曲线，可以直观地了解负荷的变化规律。
利用负荷曲线，可以进行负荷分段、负荷平滑等操作，为电力系统的规划和运行提供依据。
另外，还可以采用负荷率法来计算负荷。
负荷率是指实际负荷与额定负荷之比，通过对负荷率的计算，可以了解电力系统的负荷利用率，从而为电力系统的规划和运行提供参考。
此外，还可以采用负荷预测法来计算负荷。
负荷预测是指通过对负荷变化规律的分析，利用数学统计方法和模型来进行负荷的预测。
通过负荷预测，可以为电力系统的规划和运行提供预测性的依据，提高电力系统的运行效率和经济性。
最后，还可以采用负荷抽样法来计算负荷。
负荷抽样是指在一定时间范围内，对负荷进行抽样观测，通过对抽样数据的分析，可以得到负荷的变化规律和特点。
通过负荷抽样，可以为电力系统的规划和运行提供实时的负荷数据，为电力系统的运行调度提供依据。
综上所述，计算负荷的方法有多种，可以根据实际情况选择合适的方法进行负荷计算，为电力系统的规划和运行提供科学依据。
希望以上内容能够对大家有所帮助，谢谢阅读！。
配电箱负荷计算
回路编号 N1 N2 N3 N4 N5 N6 N7 N8 N9 合计 负荷统计 P(kw) 1.00 1.00 1.50 1.00 1.00 3.00 3.00 0.20 1.00 15.0 相 序 L1 L2 L3 L1 L1 L2 L1 L2 L2 L123 额定容量 Pe(kw) 1.00 1.00 1.50 1.00 1.00 3.00 3.00 0.20 1.00 15.0 需要系数 kx 1 1 1 1 1 1 1 1 1 1 计算容量 功率因数 Pj(kw) cosφ 1.00 0.8 1.00 0.8 1.50 0.8 1.00 0.8 1.00 0.8 3.00 0.8 3.00 0.8 0.20 0.8 1.00 0.8 15.0 0.8 计算电流 整定电流 导线截面1.25Iz 开关选型 Ijs(A) Iz=1.1Ijs(A) LXDB38-63/2C 10A BV-2*2.5 5.68 6.25 LXDB38-63/2C 10A BV-2*2.5 5.68 6.25 LXDB38-63/2C 16A BV-2*2.5 8.52 9.38 LXDB38LE-63/2C 16A BV-3*2.5 5.68 6.25 LXDB38LE-63/2C 16A BV-3*2.5 5.68 6.25 LXDB38LE-63/2C 20A BV-3*4 17.05 18.75 LXDB38LE-63/2C 20A BV-3*4 17.05 18.75 LXDB38-63/2C 6A BV-2*2.5 1.14 1.25 LXDB38-63/2C 10A 5.68 6.25 28.49 31.34 LXDB38-63/3C 32A BV-5*10
负荷统计、计算、开关及线缆选择表AL1-4（AL1-5）箱
配电箱负荷计算
配电箱负荷计算：
1、出线全是三相的时候：全部三相直接相加得到设备容
量Pe，然后再乘以需要系数Kx，得到计算负荷Pjs，再用三相计算电流公式，计算出电流Ijs，查载流量表，最后选用电线型号
2、出线全是同一单相的时候：全部单相直接相加得到设
备容量Pe，然后再乘以需要系数Kx，得到计算负荷Pjs，再用单相计算电流公式，计算出电流Ijs，查载流量表，最后选用电线型号
3、如果出线有单相和三相时，或者仅是不同的单相时（没
有三相）：
先判断全部单相之和是否大于三相之和的15％，（全部单相之和就是把全部的L1＋L2＋L3）
1）小于时，配电箱设备容量＝全部单相之和＋三相之和，得到设备容量后重复1、步骤
2）○1大于等于时，配电箱设备容量＝等效三相＋三相之和
找出最大单相，然后这个数的3倍得到的就是全部单相的用电量了，称为等效三相
具体作法：把各个单相分别相加，（即单相L1的数值相加，单相L2的数值相加，单相L3的数值相加），看看是哪相的最大，假设是L1相最大为P1，那么3×P1得到的数值就是等效三相了
○2得到设备容量后重复1、步骤，可以计算出。
临时用电施工组织设计说明及负荷计算
1临时用电施工组织设计说明及负荷计算1、总电力负荷计算Pjs=Kx·∑Pe= 0.7 × 93.9 = 65.73 kWSjs=1.25Pjs= 1.25 × 65.73= 82.16 kVAKx= 0.7 ，取值说明式中：0.7是负荷系数Pjs-----总的有功功率Sjs-----总干线（整个施工现场）的电力计算负荷Kx-----需要系数，根据总装容量计算值选取Pe -----电动机额定功率2、总干线的总开关、漏电开关、总熔体、导线截面积的选择：①、总干线负荷计算电流:Ijs =1.52×Sjs = 124.88(A)总刀闸开关额定电流IH ≥1.3×Ijs = 162.35 (A) ,原有总配电箱设计负荷Pjs350KW用 DZ20LE\3P+N\630A开关（带漏电过载短路保护，上一级为隔离开关）为总开关，每栋总配电箱设计负荷Pjs100KW用 DZ20LE\3P+N\200A开关（带漏电过载短路保护，上一级为隔离开关）为总开关，原有层间配电箱设计负荷Pjs=20KV用 DZ20LE\3P+N\100A开关为总开关,带漏电保护器，其额定电流为 100 (A)，额定漏电动作电流 50（mA）,额定动作时间小于等于 0.1（S）。
（1个）④、总干线截面积选择：根据Ijs查表选用 70 mm2铜线为相线，选用35mm2铜线为工作零线和专用接地保护干线，线路导体规格VV-(3×70 +2× 35)。
查得该导体长期允许的载流量I L＞Ijs。
3、分干线导线截面积选择参照总干线方法选取。
本工程临时用电前期从总包单位提供的层箱的总开关接出, 从6，7，8每栋的4层起，向上每隔一层分 1支路接至现场的同层二级供电箱后，再分三路接至三级箱，供每层的施工班组的四级开关箱使用。
有关资料见附平面图与系统图.（等总包土建单位的主干线供电线路预计拆除时用原计划设计方案安装主干线及枝干线路），随施工进度的不断推进，用同样的设计方案向上逐步转移或增加，以节约总体费用。
计算负荷的方法
计算负荷的方法在电力系统中，负荷是指电力系统所需要供给的电能，它是电力系统运行的基础。
正确地计算负荷是电力系统设计和运行的重要基础，本文将介绍计算负荷的方法。
首先，计算负荷的方法可以分为两种，静态负荷计算和动态负荷计算。
静态负荷计算是指在一定时间范围内，根据负荷的统计数据和负荷特性，对负荷进行分析和计算。
静态负荷计算的基本步骤包括，确定负荷种类、获取负荷数据、负荷分析和负荷计算。
首先是确定负荷种类。
负荷种类包括工业负荷、商业负荷、居民负荷等。
不同种类的负荷具有不同的特性，需要根据实际情况进行分类和分析。
其次是获取负荷数据。
获取负荷数据是进行负荷计算的基础。
负荷数据包括负荷的大小、负荷的变化规律、负荷的峰值等。
通过对负荷数据的获取和整理，可以为后续的负荷分析和计算提供依据。
然后是负荷分析。
负荷分析是指对负荷数据进行分析，了解负荷的特性和规律。
通过负荷分析，可以揭示负荷的变化规律、负荷的峰谷差等重要信息，为后续的负荷计算提供依据。
最后是负荷计算。
负荷计算是根据负荷数据和负荷分析的结果，进行负荷的预测和计算。
通过负荷计算，可以得到负荷的大小、负荷的分布规律等重要信息，为电力系统的设计和运行提供依据。
动态负荷计算是指在电力系统运行过程中，根据负荷的实际变化情况，对负荷进行实时预测和计算。
动态负荷计算的基本步骤包括，负荷预测、负荷调整和负荷优化。
首先是负荷预测。
负荷预测是指根据负荷的实际变化情况，对未来一段时间内的负荷进行预测。
通过负荷预测，可以为电力系统的运行和调度提供依据。
其次是负荷调整。
负荷调整是指根据负荷的实际变化情况，对电力系统的运行参数进行调整，以满足负荷的需求。
通过负荷调整，可以保证电力系统的稳定运行。
最后是负荷优化。
负荷优化是指在满足负荷需求的前提下，对电力系统的运行参数进行优化，以提高电力系统的运行效率和经济性。
综上所述，正确地计算负荷是电力系统设计和运行的重要基础。
静态负荷计算和动态负荷计算是两种常用的计算方法，它们在电力系统的设计和运行中起着重要的作用。
动力配电箱负荷计算
动力配电箱负荷计算 计算方法动力负荷计算一般采用需要系数法，有功计算负荷的基本公式为 30P =d K e P （3.1）30P ------三相用电设备组的有功计算负荷 d K ------用电设备组的需要系数；e P -------用电设备组的额定容量。
在求出有功计算负荷30P 后，按下列各式分别求出其余的计算负荷。
无功计算负荷为30Q =30P ϕtan （3.2）式中，ϕtan 为对应于用电设备组cos ϕ的正切值。
视在计算负荷为30S =30P / cos ϕ （3.3） 式中，cos ϕ为用电设备组的平均功率因数。
计算电流为30I =30S /3N U （3.4）式中，N U 为用电设备组的额定电压。
动力负荷计算1．地下一层AP-(-1)-1动力设备负荷计算，由系统图：Pwp1=3kW, Iwp1=30S / 3N U =ϕcos 330N U P = 3/(3×0.38×0.8)=5.7APwp2=0.75kW, Iwp2=0.75/(3×0.38×0.8)=1.42A Pwp3=5.5kW, Iwp3=5.5/(3×0.38×0.8)=10.4APwp4=5.5kW, Iwp4=5.5/(3×0.38×0.8)=10.4A (备用) Pwp5=1.5kW, Iwp3=1.5/(3×0.38×0.8)=2.9A 配电箱容量为e P =3+0.75+5.5+1.5=10.75kW 计算负荷为 30P =d K e P =0.8×10.75=8.6kW 计算电流为 30I =ϕcos 330N U P =8.6/（3×0.38×0.8）=16.3A2．地下一层AP-(-1)-2动力设备负荷计算，由系统图：动力设备负荷计算，由系统图：Pwp1=5.5kW, Iwp1=5.5/(3×0.38×0.8)=10.5APwp2=5.5kW, Iwp2=5.5/(3×0.38×0.8)=10.5A (备用) 配电箱容量为e P =5.5kW计算负荷为 30P =d K e P =1×5.5=5.5kW 计算电流为 30I =ϕcos 330N U P =5.5/（3×0.38×0.8）=10.5A3．其余动力配电箱负荷计算列表：动力配电箱负荷计算表配电箱容量（kW）计算负荷(kW) 计算电流(A) AP-(-1)-3 11 8.8 16.72AP-(-1)-4 6.6 5.28 8.4AP-(-1)-5 2.2 1.76 3.34AP-(-1)-6 1.1 1.1 2.1AP-(-1)-7 0.75 0.75 1.4AP-(-1)-8 90 72 136.7AP-(-1)-9 269 269 511AP-(-1)-10 269 269 511AP-(-1)-11 6.25 5 9.52AP-(-1)-12 75 75 142AP-(-1)-13 55 55 104.5AP-(-1) 44.15 35.3 67 AP-1-1…AP-4-1 0.75 0.75 1.4 AP-1 9.35 7.48 14.2 AP-2-2…AP-15-2 5 5 9.5 AP-2-3 2.2 2.2 4.2AP-2 8.7 6.96 13.2AP-3 9.05 7.24 13.75AP-4-3 22 17.6 33.44AP-4 28.1 22.48 43.3 AP-5…AP-15 6.1 4.88 9.28 AP-16 3 2.1 4.56 AP-17-1..AP-17-3 25 25 47.5 AP-18-1 20.15 20.15 38.3AP-18-2 19.6 19.6 37.2 3.2干线负荷计算3.2.1计算方法确定拥有多组用电设备的干线上或车间变电所低压母线上的计算负荷时，应考虑各组用电设备的最大负荷不同时出现的因素。
配电箱负荷计算范文
配电箱负荷计算范文配电箱负荷计算是指根据建筑物或工业场所的用电需求，计算配电箱所能承载的负荷。
配电箱负荷计算是电气设计中的重要环节，它直接关系到配电系统的可靠性和安全性。
本文将从基本原理、计算方法和实例应用等方面进行详细介绍。
一、基本原理1.额定功率额定功率是指设备在正常运行情况下所能输出或消耗的功率。
在负荷计算中，需要根据设备的额定功率来确定负荷需求。
2.运行时间运行时间是指设备每日或每周实际运行的时间。
在负荷计算中，需要根据设备的运行时间来确定负荷需求。
3.可靠度要求可靠度要求是指设备的可靠运行所需要满足的要求。
在负荷计算中，需要根据设备的可靠度要求来确定负荷需求。
二、计算方法1.直接法直接法是指根据设备的额定功率和运行时间，直接计算出负荷需求。
其计算公式为：负荷需求=设备额定功率*运行时间2.间接法间接法是指通过每个回路的负荷需求，再计算出配电箱的总负荷需求。
其计算公式为：总负荷需求=Σ(每个回路的负荷需求)三、实例应用下面以一个住宅小区的电气设计为例，介绍配电箱负荷计算的具体步骤。
1.确定用电设备首先需要明确小区内使用的用电设备，包括照明设备、空调设备、厨房电器等。
根据每个设备的额定功率和运行时间，计算出每个回路的负荷需求。
2.计算回路负荷需求根据所确定的用电设备，计算出每个回路的负荷需求。
例如，照明设备每个回路的额定功率为1000W，运行时间为8小时，那么该回路的负荷需求为1000W*8小时=8000W。
3.计算配电箱总负荷需求4.确定配电箱容量5.考虑可靠度要求最后需要根据设备的可靠度要求，对配电箱的负荷进行补偿。
例如，如果照明设备的可靠度要求为90%，那么实际的负荷需求应为8000W/90%=8889W。
通过以上步骤，可以计算出配电箱的负荷需求和容量，从而确保配电系统的可靠性和安全性。
综上所述，配电箱负荷计算是电气设计中的重要环节。
通过正确的计算方法和实例应用，能够准确确定配电箱的负荷需求和容量，从而保证电气系统的正常运行。
临时用电负荷计算书
临时用电负荷计算书一、三级箱选择：1、塔吊三级箱Pe=40KW COSΦ=0.8 JC=25%Pj1=2Pe JC=2×40×0.25 =40KWPj1×1000 40×1000Ij1= 3 ×380×COSΦ= 3 ×380×0.8 =76A选用隔离开关HK-160A/3P 漏电开关DZ20LE-160A/4P（动作时间=0.1S，动作电流=30mA）VV22-4×35+1×16mm2电缆。
2、拖泵三级箱Pe=75KW COSΦ=0.8Pj2=Pe =75KWPj×1000 75×1000Ij2= 3 ×380×COSΦ= 3 ×380×0.8 =142A选用隔离开关HK-200A/3P 漏电开关DZ20LE-200A/4P（动作时间=0.1S，动作电流=30mA）VV22-4×95+1×50mm2电缆。
3、卷扬机三级箱Pe=11.5KW COSΦ=0.87Pj4=Pe =11.5KWPj×1000 11.5×1000Ij4= 3 ×380×COSΦ= 3 ×380×0.87 =20A选用隔离开关HK-30A/3P 漏电开关DZ47LE-32A/3P（动作时间=0.1S，动作电流=30mA）YC-5×6 mm2电缆。
4、弯曲机三级箱Pe=3KW COSΦ=0.7Pj5=Pe =3KWPj×1000 3×1000Ij5= 3 ×380×COSΦ= 3 ×380×0.7 =9A选用隔离开关HK-30A/3P 漏电开关DZ47LE-32A/3P（动作时间=0.1S，动作电流=30mA）YC-5×4 mm2电缆。
