Zebra105SL斑马条码打印机用户使用手册

Zebra105SL斑马条码打印机用户使用手册LED显示所采取的动作PRINT READY正确的操作设置菜单参数DARKNESS调整打印深度:按下INCREASE ( )或者DECREASE (-)按钮来增加深度默认值: 10 范围:0--- 30打印深度设置时考虑的相关因素较多，包括碳带类型，纸张材质，和打印头状态，您可以调节这个深度来达到最好的状态。

注意：深度尽量不要调的太高。

否则会烧断碳带。

深度调节也可以通过打印机驱动，或者软件设置。

TEAR OFF调整Tear Off的位置：按下INCREASE（＋）或者DECREASE （－）按钮来增加其值。

每按一次会增加或者减少四个点的距离。

默认值：＋0范围：－120――＋120这个参数调节的主要是打印出来之后的标签离打印头的位置，以方便标签撕下或者切刀切下PRINT MODE选取打印机模式：按下INCREASE（＋）或者DECREASE（－）按钮来选取其它的值。

默认值：Tear－Off选择值：Tear－Off,cutter,peel－off,liner take－up,rewin在选择打印模式之前请确定您的打印机已经安了模式所需要的硬件设备MEDIA TYPE选取介质模式：按下INCREASE（＋）或者DECREASE（－）按钮来选取其它的值。

默认值：连续纸选择值：连续纸，非连续纸这个参数告诉打印机。

你现在所使用的是什么纸张介质。

请确认你所选的码数和你的纸张介质是一样的。

否则会出现一些较奇怪的现象。

SENSOR TYPE选择传感器（Sensor）的类型：按下INCREASE（＋）或者DECREASE（－）按钮来选取其它的值。

默认值：Web选择值：Web,Mark这个菜单告诉机器，你用的纸张是那一种gap/mark，请选择合适的参数。

Mark时，纸背后必须有黑线，否则请不要改动此处参数SENSOR SELECT设置选取的传感器sensor方式：按下INCREASE（＋）或者DECREASE（－）按钮来选取其它的值。

Zebra_105SL使用手册

斑马105SL条码打印机使用手册 << 目录 >>一、打印机电源二、打印机结构三、安装标签和色带的注意事项四、面板功能说明五、Zebra 105SL 打印机的简单调整和参数设置说明六、打印机的日常维护七、常见故障极其处理一、打印机电源电源开关位于打印机后面，打印机的电源是交流电压230V和110V自适应。

安装打印机时，请确保供电电压和打印机的工作电压相符，同时检查供电电源是否接安全地。

按住面板的某些按键，再打开电源开关，即进行特定用途的自检。

[千万注意] 在插拔任何连线时，都应该关闭微机和打印机的电源。

否则易损坏打印机和微机的主板!某些外界的影响，如闪电，电源或信号线上的噪声也会使打印机出现误操作。

关掉打印机，再重新打开，可使打印机恢复正常。

二、打印机结构图1图2图3三、安装标签和色带的注意事项105SL 打印机可以打印的最小标签：20mm(宽)X6mm(高)（必须是回卷模式Rewinder ） 1·安装标签和色带时，按照打印机内的安装指示图即可。

注意：色带安装时，要分清色带的绕向，千万不能装反，否则会损害打印机的组件，安装时须将色带推到底。

ZEBRA 打印机只可用外向色带。

标签安装时，要将“标签挡片”和“挡纸片”挡好，标签要从“压纸/反射片”下穿过，标签左侧靠着“导纸片”。

2·安装标签和色带时，注意不要划伤打印头。

比如戒指，工具等物品。

色带及标签勿粘有泥沙，灰尘杂物等。

3·当标签被卷入打印头下面的滚筒中时，千万不能用刀片来划开标签，以免损伤滚筒。

只可以用手慢慢反向转动滚筒将标签撤出。

4．安装完标签和色带后，一定要合上铁外盖。

5．请用ZEBRA 的色带和标签，否则，易损害打印头。

图4色带安装图图5 标签安装图四、面板功能说明正常开机时，一般只有POWER灯亮，其余的灯均不亮POWER（电源指示灯）：表明是否通电TAKE LABEL（剥离指示灯）：只在剥离工作（PEEL-OFF）方式下，起作用ERROR（报错指示灯）：闪动表明有错，可以从液晶显示上看到错误信息CHECK RIBBON（色带状态灯）：亮表明色带状态不对PAPER OUT（标签状态灯）：亮表明标签状态不对PAUSE（暂停状态灯）：亮表明打印机停止工作,可能状态不对DATA(数据状态灯)：亮表明数据正在传递中，而打印机并未接受；闪动表明打印机正在接受数据；闪动变慢表明打印机不可以接受太多的数据了。

斑马105SL条码打印机使用手册

电脑电源，再连接缆线。胶辊边擦拭直到棉花上没有污渍为止。
SETUP/EXIT键。 ‘LOAD LAST SAVE’（将上一次所设参数存储）；选择好存储选项后再按SETUP/EXIT键确认，然后然后按►键进行保存。之后会出现‘SAVING CHANGE’
AVING CHANGE’表示正在存储设置。
持续按下取消键3秒以上，可取消打印机内存中所有打印任务 SETUP/EXIT 设置键进入/退出打印机的功能设置菜单 ‘►’ 设置菜单模式：进入下一设置项 ‘◄’ 设置菜单模式：进入前一设置项 ‘+’ 数值改变模式：a、增加数值 b、做“是”的回答 c、适当时打印测试标签 ‘-’ 数值改变模式：a、减小数值 b、选择希望得到的数值 c、做“不”的回答四、定期保养打印机在使用过程中要保持打印头清洁，在每打印一卷标签时要用酒精清洗打印头、胶辊、碳带传感器。在更换打印缆线时要先关打印机、电脑电源 1、打印头、胶辊的清洗：当每打完一卷碳带时用棉花沾医用酒精75%的无水酒精沿打印元素的方向单方向擦拭打印头；边用手转动胶辊边擦拭直到棉花上没有污 2、清洁走纸通道：定期吹掉打印机的走纸通道的灰尘以免影响打印机测纸。平时打印时最好将打印机的侧盖合上以免走纸通道有灰尘进入。 3、用棉布及中性清洁剂清洁打印机的外壳，用软刷或吹吸器清洁打印机内表面，使之保持清洁美观尤其是液晶面板视窗。 4、清洁传感器：吹掉或刷掉传感器上的纸纤维及灰尘保证打印机正常工作打印机胶棍切忌如粘贴标签时不要用硬器或刀片划，可将打印头抬起，用酒精清洗或用摄子轻轻摘除。打印头切忌不要用硬物磕碰以免损伤打印头。注:清洗打印头等时要先关闭电源! 五、常见故障及其处理当出现故障时，应尽可能详细记录打印机的状态,包括 (1)面板指示灯的状态(闪，亮，灭)及变化过程； (2)打印机的动作(走纸，切纸，打印等)； (3)采取的处理措施； (4)打印机的反应,坏件的标签和色带等等。 1. 开机后，面板指示灯不显示。

(完整版)Zebra105sl斑马打印机设置手册

斑马105sl条码打印机使用手册一．打印机电源二．打印机结构三．安装标签和色带的注意事项四．面板功能说明五．打印机的简单调整和参数设置六．打印机的日常维护七．常见故障及其处理一．打印机电源电源开关位于打印机后面，电源是交流电压230V和110V自适应。

【注】1.插拔任何连线时，都应该关闭打印机的电影，否则易损坏打印机主板2.按住打印机上的PAUSE和FEED两个键，然后打开打印机电源开关，就可以自动测纸张的类型，更换标签尺寸和类型时要做测纸。

二．打印机结构控制面板打印机组件三．安装标签和色带的注意事项105SL打印机可以打印的最小标签是：20mm(宽)*6mm(高)(回卷模式) 1.安装标签和色带时，按照打印机内的安装指示图【注】色带安装要推到最里面，并分清色带的绕向，打印机只可用外向色带(墨粉在外面)。

标签安装时，要将“标签挡片”和“挡纸片”挡好。

2.安装标签和色带时，要抬起打印头，不要划伤打印头，色带和标签不要沾有灰尘杂物四．面板功能说明Power（电源指示灯）：表明是否通电Take label（剥离指示灯）：在剥离方式下有用Error（报错指示灯）：闪动表明有错，可从液晶面板上看到错误信息Check ribbon（色带状态灯）：亮表明色带装态不对Paper out（标签状态灯）：亮表明标签状态不对Date（数据状态灯）：亮表明数据正在传递中，而打印机并未接受，闪动表明打印机正在接受数据，闪动变慢表明打印机不可以接受太多的数据了。

-，+键：用来选择和设置打印机的参数Previous（向前翻页键）：向前翻页Next/save(向后翻页/保存键)：向后翻页，存盘Setup/exit(设置/退出键)：进入或退出打印机设置Pause（暂停键）：暂停和恢复打印Feed（走纸键）：走出一张空白标签Cancel（清除键）:在暂停方式下有效，清楚打印机的内存五．打印机的简单调整和参数设置说明1.正常开机显示2.更改设定1）打印颜色深浅在“PRINTER READY”时，按SETUP/EXIT键，出现按右面的“+”增加颜色的深度，按左面的“—”减少打印深度，当打印的质量在可接受的范围时，应尽量使用较小的数值，对延长打印头的使用寿命是有帮助的。

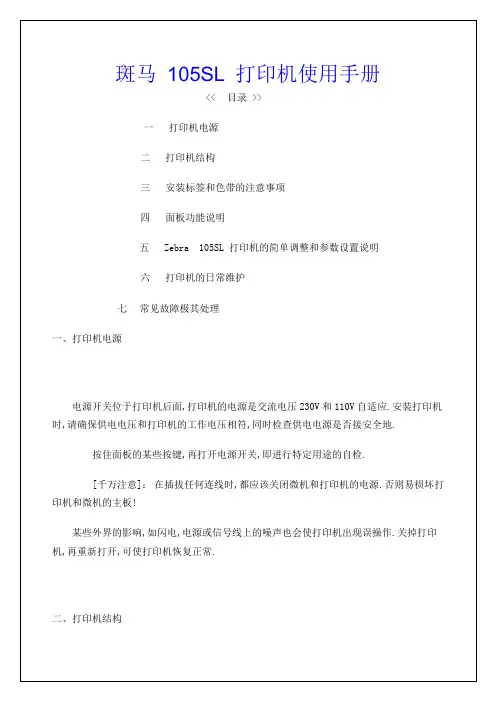

斑马sl 打印机使用手册
