支架大修,各部件、管路等损毁、失效的要进行修理、焊接或更换,各部件安装齐全、可靠,调试正常,整体除锈喷漆。

完好标准如下:
1 架体
1.1 零部件齐全,安装正确,柱靴及柱冒的销柱、管接头的U型销、螺栓、穿销等不得缺少。

1.2 各结构件、千斤顶座无开焊或裂纹。

1.3 侧护板变形不超过10mm,推拉连杆弯曲每米不超过20mm。

2 立柱、千斤顶
2.1 活柱不得炮崩或砸伤,镀层无脱落,局部轻微锈斑面积不大于50mm2;划痕深度不大于0.5mm,长度不大于50mm,单件上不多于3处。

2.2 活柱和活塞杆无严重变形,用500mm钢尺靠严,其间隙不大于1mm。

2.3 伸缩不漏夜,内腔不窜液。

2.4立柱的伸缩中活柱动作正确,动作同步。

2.5 推拉千斤顶与推移杆、座等连接可靠。

3 阀
3.1 密封性能好,不窜液,不漏液,动作灵敏可靠。

3.2 截止阀、过滤器齐全,性能良好。

3.3 安全阀抽查试验,开启压力不小于0.9P H(额定工作压力),不大于1.1P H;关闭压力不小于0.85P H。

4 胶管
4.1 排列整齐合理,不漏液。

4.2 接头可靠,U型销卡到位,不得用铁丝代替U型销。

5 试验状态
支架试压不少于31.5MPa,各阀件、管路、千斤顶等试验正常。

液压支架检修一般规定

液压支架检修一般规定

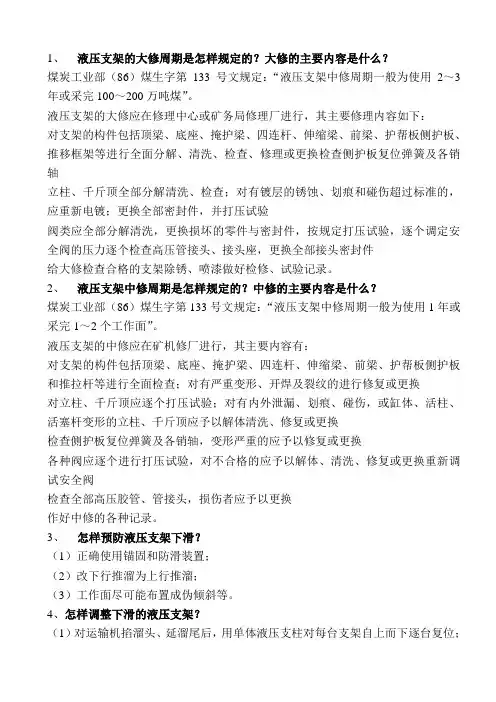

1、液压支架的大修周期是怎样规定的?大修的主要内容是什么?煤炭工业部(86)煤生字第133号文规定:“液压支架中修周期一般为使用2~3年或采完100~200万吨煤”。

液压支架的大修应在修理中心或矿务局修理厂进行,其主要修理内容如下:对支架的构件包括顶梁、底座、掩护梁、四连杆、伸缩梁、前梁、护帮板侧护板、推移框架等进行全面分解、清洗、检查、修理或更换检查侧护板复位弹簧及各销轴立柱、千斤顶全部分解清洗、检查;对有镀层的锈蚀、划痕和碰伤超过标准的,应重新电镀;更换全部密封件,并打压试验阀类应全部分解清洗,更换损坏的零件与密封件,按规定打压试验,逐个调定安全阀的压力逐个检查高压管接头、接头座,更换全部接头密封件给大修检查合格的支架除锈、喷漆做好检修、试验记录。

2、液压支架中修周期是怎样规定的?中修的主要内容是什么?煤炭工业部(86)煤生字第133号文规定:“液压支架中修周期一般为使用1年或采完1~2个工作面”。

液压支架的中修应在矿机修厂进行,其主要内容有:对支架的构件包括顶梁、底座、掩护梁、四连杆、伸缩梁、前梁、护帮板侧护板和推拉杆等进行全面检查;对有严重变形、开焊及裂纹的进行修复或更换对立柱、千斤顶应逐个打压试验;对有内外泄漏、划痕、碰伤,或缸体、活柱、活塞杆变形的立柱、千斤顶应予以解体清洗、修复或更换检查侧护板复位弹簧及各销轴,变形严重的应予以修复或更换各种阀应逐个进行打压试验,对不合格的应予以解体、清洗、修复或更换重新调试安全阀检查全部高压胶管、管接头,损伤者应予以更换作好中修的各种记录。

3、怎样预防液压支架下滑?(1)正确使用锚固和防滑装置;(2)改下行推溜为上行推溜;(3)工作面尽可能布置成伪倾斜等。

4、怎样调整下滑的液压支架?(1)对运输机掐溜头、延溜尾后,用单体液压支柱对每台支架自上而下逐台复位;(2)安装液压支架时,在原工作面下出口处少安装1--2台支架;(3)当工作面运输机下滑时,在工作面每隔一段距离5--9根千斤顶在移架前及时向上牵引运输机,这样既防止工作面溜子下滑,同时又调整了下滑的液压支架。

液压支架大修标准

液压支架大修标准

液压支架大修标准

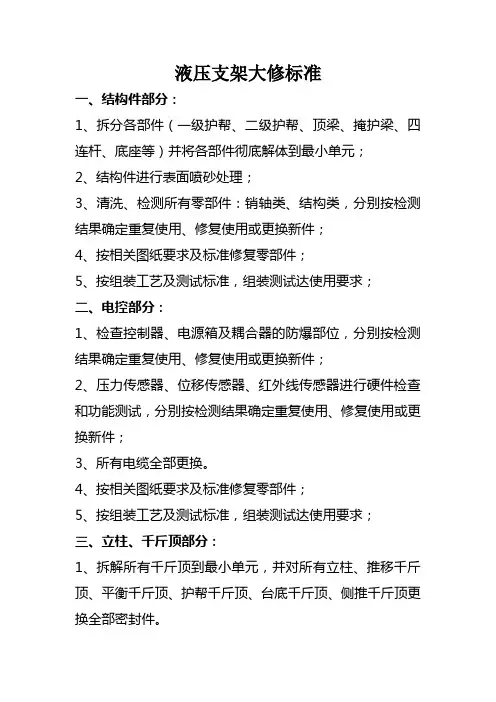

一、结构件部分:
1、拆分各部件(一级护帮、二级护帮、顶梁、掩护梁、四连杆、底座等)并将各部件彻底解体到最小单元;
2、结构件进行表面喷砂处理;
3、清洗、检测所有零部件:销轴类、结构类,分别按检测结果确定重复使用、修复使用或更换新件;
4、按相关图纸要求及标准修复零部件;
5、按组装工艺及测试标准,组装测试达使用要求;
二、电控部分:
1、检查控制器、电源箱及耦合器的防爆部位,分别按检测结果确定重复使用、修复使用或更换新件;
2、压力传感器、位移传感器、红外线传感器进行硬件检查和功能测试,分别按检测结果确定重复使用、修复使用或更换新件;
3、所有电缆全部更换。

4、按相关图纸要求及标准修复零部件;
5、按组装工艺及测试标准,组装测试达使用要求;
三、立柱、千斤顶部分:
1、拆解所有千斤顶到最小单元,并对所有立柱、推移千斤顶、平衡千斤顶、护帮千斤顶、台底千斤顶、侧推千斤顶更换全部密封件。

2、珩磨所有拆解的缸筒,分别按检测结果确定各部件重复使用、修复使用或更换新件;
3、组装完成的所有油缸类零部件按标准要求进行打压测试,并填写测试记录。

4、立柱填充物、进回液和喷雾胶管护套全部更换。

四、阀类:
1、打压测试所有阀块,达不到使用标准则拆解为最小单元进行修复或更换新件;
2、更换所有过滤器滤芯、更换所有压力表;
3、按相关图纸要求及标准修复零部件;
4、按组装工艺及测试标准,组装测试达使用要求;
五、液压胶管、接头及其它标准件:
1、更换所有高压胶管、接头、U形卡;
2、更换所有联接件和紧固件;。

液压支架检修标准

液压支架检修标准

G320液压支架检修标准一、一般规定1、试验介质应符合MT76-83《液压支架用乳化油》的规定,乳化液是用乳化油与中性软水按5:95重量比配制而成。

2、支架在解体前必须进行冲洗;解体应用专用工具进行。

解体后的液压元件,如阀、活塞杆、缸等应存放在木质或专用衬垫上。

3、检验用仪器、仪表的精度和量程相适应,并满足国标中测量C级精度。

采用直读式压力表时量程应为试验压力的140%~200%。

二、结构件㈠平面结构件1、顶梁、掩护梁、前梁、底座等具有较大平面的结构件,在任一尺寸上的最大变形不得超过10‰。

2、构件平面上出现的凹坑面积不得超过100㎝2、深度不得超过20mm。

3、构件平面上出现的凸起面积不得超过100㎝2、高度不得超过10mm。

4、构件平面上的凸凹点,每平方米面积内不得超过两处。

5、顶梁、底座上的柱窝如出现影响支撑强度的损伤时,修复时应整体更换柱窝。

6、主体结构件整形,更换承力较大的筋板、耳板时,要制定可靠的修复工艺,修复后作强度校验。

㈡侧护板1、侧护板侧面与上平面的垂直度不得超过3%。

顶梁活侧护板上平面不得高于顶梁上平面。

2、复位弹簧塑性变形不得大于5%。

3、活动侧护板整形后,应伸缩灵活,锁住活动侧护板后,侧护板与顶梁整体宽度应小于设计宽度上限。

4、推移框架杆(或推拉梁)的直线度不得超过5‰。

推移框架两端连接处修复后,不得降低整体强度,导向座有损伤时,应整体更换导向座。

5、底座、顶梁、掩护梁铰接销轴四连杆与销孔配合后的最大间隙应小于1.5mm,支撑高度大于4.5m的液压支架,四连杆各铰接点配合间隙不大于1.0mm,各结构件总横向间隙不大于10mm。

6、凡经焊接修复的结构件,其焊缝应符合MT/T587的规定,支架改造及整形用材质应与支架本体相符。

三、立柱和千斤顶1、立柱、千斤顶与密封圈相配合的表面有下列缺陷时允许用油石修整:a 轴向划痕深度小于0.2mm,长度小于50mm;b 径向划痕深度小于0.3mm,长度小于圆周的1/3;c 轻微擦伤面积小于50mm2;d 同一圆周上划痕不多于2条,擦伤不多于2处;e 镀层出现轻微锈斑,整件上不多于3处,每处面积不大于25㎝2。

液压支架检修标准

液压支架检修标准

立柱和千斤顶




立柱、千斤顶与密封圈相配合的表面有下列缺陷时允许用油石修整 1)轴向划痕深度小于0.2mm,长度小于50mm 2)径向划痕深度小于0.3mm,长度小于圆周的1/3 3)轻微擦伤面积小于50 mm2 4)同一圆周上划痕不多于2条,擦伤不多于2处 5)镀层出现轻微锈斑,整件上不多于3处,每处面积不大于25 mm2 2.活塞杆的表面粗糙度不得大于Ra0.8um,缸体内孔的表面粗糙度不得 大于Ra0.4um 3.立柱活塞杆的直线度不得大于1‰,千斤顶活塞杆的直线度不得大于2‰ 4.各类型缸体不得弯曲变形,内孔的直线度不得大于0.5‰,缸孔直径扩 大,圆度、圆柱度均不得大于公称尺寸的2‰ 5.缸体不得有裂纹,缸体端部的螺纹、环形槽或其它连接部位必须完整。 管接头不得有变形 6.缸体非配合表面应无毛刺,划伤深度不得大于1mm,磨损,撞伤面积 不得大于2 cm2 7.其它配合尺寸应保证互换组装要求
液压支架检修技术规范
一般规定




1.试验介质应符合MT76-83《液压支架用乳化油》 的规定,乳化液是用乳化油与中性软水按5:95 重量比配制而成 2.工作温度应为10~50℃;工作液应用 0.125mm(120目)过滤器进行过滤,并设有 磁过滤装置 3.支架在解体前必须进行冲洗;解体应用专用工 具进行。解体后的液压元件,如阀、活塞杆、缸 等应存放在木质或专用衬垫上 4.阀类的检修工作应在清洁的专用工作室内进行, 拆、检后的零件应加遮盖
结构件

ቤተ መጻሕፍቲ ባይዱ





1.平面结构件 1)顶梁、掩护梁、前梁、底座等具有较大平面的结构件, 在任一尺寸上的最大变形不得超过10% 2)构件平面上出现的凹坑面积不得超过100cm2 ,深度不 得超过20mm 3)构件平面上出现的凸坑面积不得超过100cm2 ,高度不 得超过10mm 4)构件平面上的凸凹点,每平方米面积内不得超过两处 2.侧护板 1)侧护板侧面与上平面的垂直度不得超过3% 2)复位弹簧塑性变形不得大于5% 3)推移框架杆(或推拉架)的直线度不得超过5‰

支架大修检修标准

支架大修检修标准

液压支架大修标准根据我矿要求,结合液压支架现状,为进一步强化液压支架检修工作,确保液压支架良好的支护状态,特制定本办法。

并成立液压支架验收小组,全面领导我矿液压支架验收工作。

组长:成员:一、检修内容1、支架所有部位冲洗干净,且对所有结构件进行详细检查,凡不符合质量标准的予以修复或更换。

能自行加工制做的,本厂加工制做。

2、更换和检修损坏的弹簧、导向杆和各类销轴,配齐各种开口销、别销。

3、对侧推千斤顶在液压支架上带压试验,出现问题解体修复,其余千斤顶、立柱全部解体检修,损坏的密封件予以更换,组装后的千斤顶打压试验。

4、高压胶管及连接件按标准全部清洗,胶管按5%打压试验。

5、各连接销孔变形磨损超限,应补焊修复。

移后溜耳座损坏的予以自制更换。

6、阀类必须全部分解清洗,更换损坏的密封件,按规定打压,逐个按图纸要求调定安全阀压力值。

7、修复喷雾装置。

二、检修质量标准1、一般规定(1)乳化液采用5:95配比,检修时必须接回液,泵站压力为30MPa。

(2)严格执行质量责任档案管理制度。

入厂清查、出厂验收填写齐全验收交接记录、检修记录、各类打压试验记录等,并存档保存,时间为至少一个采煤工作面周期。

(3)解体和检修好的液压组件如阀、活塞杆、缸体等必须存放在木质垫上或专用工具架上。

(4)阀类检修工作应在清洁的专用工作室内进行。

2、结构件(1)顶梁、掩护梁、前梁、底座、插板等大面积结构件在平面尺寸上变形以不影响使用性能为标准,焊缝正常不能开焊。

(2)构件平面出现凸凹坑面积不超过100cm2、深度和高度不超20mm,每平方米不超过两处。

(3)侧护板侧面与上平面的垂直度不超3%。

(4)复位弹簧塑性变形不得超过5%。

(5)护帮板平整、平面变形量不超2%,安装后不扭曲,收、放到位。

(6)构件上铰接孔不能撕裂开焊,磨损量不超5% (指有挡销板侧)主要耳座、立板变形量不超10mm,千斤顶、耳座孔磨损不超直径的8%,不符合标准可堆焊补孔。

液压支架维修规范:大修

液压支架维修规范:大修

QB X X矿业集团企业标准QB/XX XXX.3-XXXX液压支架维修规范第3部分:大修XXXX-XX-XX发布 XXXX-XX-XX实施XX矿业集团有限公司技术中心发布目次前言 (VI)1 范围 (1)2 规范性引用文件 (1)3 入厂验收 (1)4 翻架 (1)4.1 升支架 (1)4.2 拆卸胶管、阀、管接件 (2)4.3 拆卸立柱顶销 (2)4.4 拆卸前连杆与底座连接的铰接销轴 (3)4.5 翻架 (3)5 立柱及各类千斤顶组件的拆卸 (4)5.1 立柱的拆卸 (4)5.2 护帮千斤顶的拆卸 (4)5.3 平衡千斤顶拆的拆卸 (5)5.4 推移千斤顶的拆卸 (5)5.5 前(尾)梁千斤顶的拆卸 (6)5.6 伸缩千斤顶及插板的拆卸 (6)5.7 抬底千斤顶的拆卸 (7)5.8 后溜千斤顶的拆卸 (7)6 侧护部件的拆卸 (8)6.1 侧护板及弹簧筒的拆卸 (8)6.2 侧推千斤顶及导杆的拆卸 (8)7 结构件的解体 (9)7.1 护帮板的解体 (9)7.2 顶梁的解体 (9)7.3 前连杆的解体 (10)7.4 掩护梁的解体 (10)7.5 后连杆与底座的解体 (11)7.6 掩护梁与尾梁的解体 (11)7.7 顶梁与前梁的解体 (12)8 立柱及各类千斤顶的解体 (12)8.1 立柱的解体 (12)8.2 平衡千斤顶的解体 (13)8.3 护帮千斤顶的解体 (14)8.4 推移千斤顶的解体 (14)8.5 侧护千斤顶的解体 (14)8.6 伸缩千斤顶的解体 (15)8.7 前(尾)梁千斤顶的解体 (15)8.8 抬底千斤顶的解体(内注式) (15)8.9 后溜千斤顶的解体 (16)9 支架部件检测 (16)9.1 检测前的准备工作 (16)9.2 检测件的放置 (16)9.3 检测用工、量器具 (16)9.4 支架零部件检测 (17)10 支架部件修复 (19)10.1 结构件 (19)10.2 具体修复流程 (20)10.3 立柱和各类千斤顶 (43)10.4 阀类 (44)10.5 轴类 (46)11 立柱及千斤顶的组装 (46)11.1 立柱的组装 (46)11.2 平衡千斤顶的组装 (47)11.3 护帮千斤顶的组装 (48)11.4 推移千斤顶的组装 (48)11.5 侧护千斤顶的组装 (49)11.6 伸缩千斤顶的组装 (50)11.7 前(尾)梁千斤顶的组装 (50)11.8 抬底千斤顶的组装(内注式) (50)11.9 后溜千斤顶的组装 (51)12 支架组装 (51)12.1 顶梁与掩护梁的组装 (51)12.2 掩护梁与前连杆的组装 (51)12.3 掩护梁与后连杆的组装 (52)12.4 底座与后连杆的组装 (52)12.5 护帮板的组装 (53)12.6 侧护板的安装 (53)12.7 插板的组装 (54)12.8 顶梁与前梁的组装 (55)12.9 掩护梁与尾梁的组装 (55)12.10 护帮千斤顶的安装 (55)12.11 平衡千斤顶的安装 (56)12.12 抬底千斤顶的安装 (56)12.13 后溜千斤顶的安装 (57)12.14 立柱的安装 (57)12.15 推移组件的安装 (58)12.16 翻架 (58)12.17 安装胶管、立柱填充物及支架喷漆 (59)13 支架涂漆技术规范 (60)13.1 一般要求 (60)13.2 对涂料品种、质量及调制的要求 (60)13.3 涂漆前对表面处理的要求 (60)13.4 对涂漆施工的要求 (60)13.5 底漆要求 (61)13.6 面漆要求 (61)14 防冻液加注规范 (61)14.1 现场检查 (61)14.2 供液前的准备 (61)14.3 加注防冻液步骤 (61)14.4 日常检查 (61)15 出厂检验 (62)15.1 外观检验要求 (62)15.2 动作试验要求 (62)15.3 密封试验要求 (62)15.4 性能试验要求 (62)15.5 支架运输 (63)15.6 支架贮存 (63)前言QB/XXXXX《液压支架维修规范》分为以下4个部分:——第1部分:XXXX——第2部分:XX——第3部分:大修——第4部分:XXX本部分为标准的第3部分。

综采液压支架大修规范

综采液压支架大修规范

综采液压支架大修规范摘要:液压支架结构件修复是大修中的一项主要工作,本文探讨了液压支架结构件大修流程,并简要总结大修中需要注意的一些问题,提出了大修技术要求,按照标准化的流程进行大修,可以缩短维修期,切实提高液压支架大修质量。

关键词:液压支架;大修;流程0引言液压支架的可靠程度对综采工作面的安全生产影响极大。

液压支架的大修,大部分工作是对结构件进行修复。

液压支架的结构件主要是焊接件,着色探伤是对焊缝表面质量检验的有效手段。

支架大修时必须保证结构件修复质量,以降低后续使用过程中故障发生率。

1液压支架大修特点由于支架在井下的实际工况比较复杂,顶板压力随机变化,且顶梁和顶板的接触面积、接触角度会有变化。

由于主体结构件受力复杂,易产生应力集中情况。

结构件的损坏形式有焊缝开裂、结构件变形、断裂等。

侧护板变形最为严重,顶梁和底座柱帽周边以及主筋板上的长焊缝有不同程度的开裂,阀块以及液压胶管也有不同程度的损坏,尤其液压胶管老化严重。

立柱要尽量修复,一般情况下所有的立柱密封都需要更新。

电控系统拆下后,一般需要换新件2液压支架结构件大修流程液压支架大修流程如图1所示。

1)拆解。

由于各台液压支架受损程度有所不同,很多结构件已经不再具备互换性。

在拆解之前,需对支架各结构组件进行编号,以方便后续总装。

按顶梁组件、掩护梁组件、前连杆、后连杆、立柱、平衡油缸、底座、推移杆、推移千斤顶的顺序进行拆解。

将拆解后的阀类按规格型号统一放置,以便进行检测和修复。

图1液压支架大修流程图2)清洗。

液压支架表面附有煤、矸等杂物,需用泵站高压射流水对拆解下的结构件进行彻底清洗,尤其柱窝、前连杆、后连杆是清洗重点。

3)喷砂。

清除结构件表面的氧化皮,用本公司喷丸机进行喷砂处理。

4)探伤。

用H-ST标准型着色渗透探伤剂对结构件焊缝表面进行着色探伤。

先用HR-ST清洗剂对被检物件表面进行前处理,将表面杂物清洗干净。

在被检物件表面干燥后,用HP-ST型渗透剂对被检物件表面进行均匀喷涂,直到红色液体覆盖并趋流淌位置。

液压支架大修方法

液压支架大修方法

液压支架大修方法一、检查:1.检查液压支架的外部是否有明显的破损和腐蚀。

2.检查各个连接部位的紧固螺栓和密封件是否完好。

3.检查液压部件的工作压力和工作温度范围是否正常。

二、拆卸:1.根据拆卸顺序,按照制定好的计划拆卸液压支架的各个部件。

2.在拆卸过程中,注意记录每个部件的位置和连接方式,以便后期组装时使用。

三、清洗:1.将拆卸下来的液压支架部件进行清洗,去除污垢和沉积物。

2.可以使用溶剂、高压水枪或专用清洗剂进行清洗。

3.清洗后,用干净的布擦拭干净,并注意不要将清洗剂残留在零件表面。

四、修复:1.修复液压支架的主要部件,如液压缸、阀门和密封件等。

2.根据具体情况,对磨损、腐蚀和损坏的部件进行修复或更换。

3.在修复过程中,严格按照规范和要求进行操作,确保修复后的部件符合要求。

五、组装:1.根据拆卸时记录的部件位置和连接方式,按照顺序进行组装。

2.注意使用正确的工具和设备,并确保每个连接螺栓和紧固件都正确安装。

3.在组装过程中,可以对一些易损零件进行涂抹适量的润滑油或润滑脂,以减少磨损和摩擦。

六、测试:1.在组装完成后,进行液压支架的压力测试。

2.通过增加压力来测试液压支架是否能正常工作,并检查是否有漏油或泄漏现象。

3.如果检测到系统有问题,及时排除故障,并再次进行测试,直到能正常工作为止。

这是对液压支架大修方法的一个简要介绍,具体操作过程可能会因为液压支架的型号和实际情况而有所不同。

在进行大修时,应遵循相关的操作规程和安全操作要求,确保修复后的液压支架能够正常工作,并延长其使用寿命。

液压支架检修的质量标准

液压支架检修的质量标准

液压支架检修质量标准1一般规定1.1试验介质应符合MT76—1983《液压支架用乳化油》规定,乳化液用乳化油与中性软水按5:95重量比配制而成。

工作温度应为10--50度;工作液应有120目/时或相当于0.125mm 过滤器进行过滤,并设有磁过滤器装置。

1.2支架各结构件,液压件应具有互换性。

1.3支架技术要求1.3.1支架的零部件和管路系统应按图样规定的位置安装,连接可靠,排列整齐,美观。

支架上要按有明显标识支架各种动作的指示标牌。

1.3.2支架的各结构件必须进行抛丸机除锈,结构件用抛丸机除锈时,必须按抛丸机的操作程序进行除锈,除锈必须均匀、彻底,不留任何死角,抛丸机除锈后各结构件必须露出金属色。

1.3.3支架外表面应涂漆,漆层应均匀,无漏涂,气泡,脱皮,裂纹等缺陷。

1.3.4支架最小高度和最大高度偏差为±50mm,支架最小宽度和最大宽度的宽度的偏差为±20mm。

1.3.5支架在解体前必须进行冲洗,架体各部件的煤尘、煤矸,油泥等必须清理彻底,支架各装配孔内和各部件交接处必须清理彻底;解体后的液压元件,如阀、活塞杆、缸等应存放在木质或专用衬垫上。

2 结构件的检修:对拆下的配件经清洗检测后,需修理的结构件运至铆焊车间根据情况进行检修。

2.1变形结构件的检修:常见于液压支架的侧护板、推移杆、护帮板、底座等。

整形要求:2.1.1 16Mn钢结构件允许用压力机或火焰方法矫正变形;调质钢只允许用压力机矫正变形,严禁采用火焰方法矫正变形;2.1.2整形后的结构件应符合下列要求2.1.2.1顶梁、掩护梁、前梁、底座等具有较大平面的结构件,任一尺寸上的最大变形不得超过10%。

2.1.2.2结构件平面上出现的凹坑面积不得超过100 mm2,深度不得超过20mm。

2.1.2.3结构件平面上出现的凸起面积不得超过100 mm2,高度不得超过10mm。

2.1.2.4构件平面上的凹凸点,每平方米面积内不得超过两处。

液压支架完好标准

液压支架完好标准

液压支架完好标准外观质量1、整架1.1支架各部应清洁、整齐,无杂物,胶管开口端头应有防尘套。

1.2胶管规格、接头和悬挂均应符合设计要求。

1.3整架的机械结构和液压系统,非经主管部门同意,不得擅自改动。

1.4支架在水平位置,其高度与顶梁前柱窝中点的垂直距底座中心线的偏离尺寸之比,不得超过28︰1。

1.5支架最大高度和最小高度时,高度偏差正负50mm,支架最小宽度和最大宽度时,宽度偏差正负20mm。

1.6表面涂漆均匀,无漏涂、起泡、脱皮和裂纹等。

1.7外露焊缝、铸件、锻件、镀层等符合图纸和标准要求。

2、结构件2.1平面结构件2.1.1顶梁、掩护梁、前梁、底座等具有较大平面的结构件,任一尺寸上的最大变形不得超过10%。

2.1.2构件平面上出现的凹坑面积不得超过100㎝2,深度不得超过20mm。

2.1.3构件平面上出现的凸起面积不得超过100㎝2,高度不得超过10mm。

2.1.4构件平面上的凹凸点,每平方米面积内不得超过2处。

2.2侧护板2.2.1侧护板侧面与上平面的垂直度不得超过3%。

2.2.2复位弹簧塑性变形不得大于5%。

2.3推移框架杆(或推拉架)的直线度不得超过5‰。

3、立柱和千斤顶3.1活柱或活塞杆3.1.1轴向划痕深度小于0.2mm,长度小于50mm。

3.1.2径向划痕深度小于0.3mm,长度小于圆周的1/3。

3.1.3轻微擦伤面积小于50mm23.1.4同一圆周上划痕不多于2条,擦伤不多于2处。

3.1.5镀层出现轻微锈斑,整件不多于3处,每处面积不大于25mm2 3.2活塞杆的表面粗糙度不大于Ra0.8,缸体内孔的表面粗糙度不得大于Ra0.4。

3.3立柱活杆的直线度不得大于1‰,千斤顶活塞杆的直线度不得大于2‰。

3.4各类型缸体不得弯曲变形,内孔的直线度不得大于0.5‰,缸孔直径扩大,圆度、圆柱度均不得大于公称尺寸的2‰。

3.5缸体不得有裂纹,缸体端部的螺纹、环形槽或其他连接部位必须完整,管接头不得有变形。

液压支架立柱及油缸大修标准

液压支架立柱及油缸大修标准

液压支架立柱及油缸大修标准液压支架立柱及油缸[大修标准用书][本标准针对各种液压支架用立柱及油缸大修时用,不得擅自修改~]一、立柱及油缸解体程序立柱一螺纹式立柱解体1. 用高温高压水清洗立柱外表面浮煤。

2. 将清洗好的立柱用2吨吊带吊到立柱拆解工作台上~用电钻将立柱外缸、中间缸导向套上的定位销钻出。

3. 拆除外缸导向套:吊立柱到立柱拆卸机中心架上~用人工转动车床转盘至合适位置~使立柱的外缸筒底部完全放入专用的工装内~装夹好~移动中拖板~转动车床转盘至合适位置~使立柱导向套与专用工装可靠连接。

4. 启动立柱拆装机~使立柱拆装机反向旋转低速,3.15转/分钟,运行~使导向套螺纹从外缸筒中完全退出时~停机。

5. 用吊带吊住立柱~移动中拖板~松开装夹工具~用天车吊立柱到指定位置。

给油缸下腔供液打出立柱中间缸组件~立柱外缸筒转入缸筒珩磨程序。

6.7. 拆除外缸导向套~并拆除导向套密封。

8. 拆除活塞杆进液接头~拆除二级缸筒活塞密封组件~拆除底阀。

安装中间缸导向套拆除专用卡盘。

9.10. 吊二级缸筒到立柱拆装机上~用专用的工装和夹具装夹好, 11. 启动立柱拆装机~立柱拆装机反向低速运行,3.15转/分钟,~待立柱二级缸导向套螺纹完全退出后停车。

12. 用吊带吊住立柱二级缸筒~松开专用夹具和工装~吊二级缸到指定位置。

13. 向中间缸活塞腔供液打出活塞杆;14. 拆除中间缸导向套~并拆除导向套密封,同时放到相应的位置。

15. 拆除活塞杆密封。

16. 清洗导向套、活柱、中间缸筒、外缸筒。

17. 将清洗干净的零件分类摆放整齐~待检验。

18. 二级缸和活柱抛光后进行检测~镀铬面有损伤~起泡等缺陷时~则进行镀铬。

19. 解体底阀。

二卡半式立柱解体1. 用高温高压水清洗立柱外表面浮煤。

- 1 -2. 将清洗好的立柱用内六角扳手将压片锁螺丝取掉~取下压片和端盖及三半环。

3. 拆除外缸导向套:用高压液管往上腔注液~将导向套拆除。

液压支架大修标准

液压支架大修标准

液压支架(ZY5000/21/48)大修标准一般技术要求⑴大修单位必须有检修许可证、质量保证体系,资质要齐全。

⑵大修单位必须具备必要的检修场地、检修设施、试验手段和检测手段。

⑶对标准件、外购件验证煤安标志、合格证书及使用说明书;验证铭牌,铭牌应注明产品名称、产品型号、出厂编号、出厂日期、制造厂名。

⑷外购件、外协件的外观质量、几何尺寸应符合图纸要求。

⑸阀的压力、流量参数及连接型式、尺寸应符合MT 419-1995标准的要求。

⑹立柱及其重要零、部件应符合MT 313—92标准的要求。

⑺千斤顶及其重要零部件应符合MT 97—92标准的要求。

⑻胶管应符合MT 98—84标准的要求。

⑼千斤顶或立柱进厂按每批量的3%但不少于3根抽样,检验密封性能。

⑽各类阀进厂按每批量的2%,但不得少于5件抽样检验各种阀的性能。

⑾胶管进厂按每批量的5%但不少于5件抽样,检验密封性能。

一、整架解体⑴按技术要求解体;液压件必须和结构件完全分离,立柱、千斤顶、阀不得带有胶管和弯头,各构件上不得有无用的铁丝及非支架部件。

⑵对各类销轴、螺栓应用工具拆卸,未经批准不得使用气割。

⑶对各类液压部件禁止采用不规范的工艺强行拆卸和摔碰;立柱、千斤顶宜在缩回状态下拆卸,拆卸后应全部缩回,分类装筐。

⑷解体后的支架构件、连接件、液压元部件应分类放入集装箱架,或排放整齐。

二、部件表面清理⑴顶梁、底座、前梁、尾梁、推移框架等结构件冲洗后外表应无煤矸,除锈后应无浮锈、浮漆。

⑵立柱、千斤顶、阀、胶管等液压部件的外表冲洗除锈后,应无煤矸、浮锈、浮漆、油垢。

三、部件检修要求1、结构件①顶梁、掩护梁、前梁、底座等具有较大平面的结构件,在任一尺寸上的最大变形不得超过10‰。

②构件平面上出现的凹坑面积不得超过100cm2,深度不得超过20mm。

③构件平面上出现的凸起面积不得超过100cm2,高度不得超过10mm。

④构件平面上凹凸点,每平方米面积内不得超过两处。

⑤侧护板侧面与上平面的垂直度不得超过3%。

立柱及千斤顶大修规范

立柱及千斤顶大修规范

机制公司液压支架立柱及千斤顶大修规范一、主要技术标准:液压支架立柱活柱、千斤顶活塞杆维修应符合下列文件的规定和基本要求:1.《煤矿机电设备检修质量标准》;2.《MT/T1097-2008》煤矿机电设备检修技术规范;3.《MT312-2000》液压支架通用技术条件;4.《MT313-92》液压支架立柱技术条件;5.《MT97-92》液压支架千斤顶技术条件。

二、大修内容:针对立柱、千斤顶缸筒、活柱、活塞杆、等所有零部件,全面检查各零部件的尺寸精度、表面粗糙度、变形、外观清洁度等,对其进行维修或更换达到使用要求与相关标准。

或根据维修合同规定的某部分内容进行修复。

所有立柱千斤顶需按照工艺拆解到最小单元进行检验。

三、大修质量要求:1.在大修过程中,用户方派出代表到我公司生产现场进行巡检控制,对大修的质量、工期进行监督,并有权制止未按用户方图样和技术资料大修的行为,对此我公司维修人员应积极给予配合并加以改进。

2.要确保维修合同中注明的同批次大修立柱、千斤顶零部件具有互换性(若不能用同一规格零部件,需用户方同意)。

3.确保大修后立柱、千斤顶镀铬层能正常使用,1年内不锈蚀、不自然剥离脱落。

4.大修时更换的立柱缸筒、缸底、活柱、各种千斤顶缸筒、缸底、活塞杆材质必须是27SiMn。

5.大修时更换的立柱缸底、千斤顶缸底、推移耳轴都必须为锻制。

6.大修的立柱、千斤顶密封全部更换。

四、检测标准立柱检测标准1.缸体1)缸筒不得有明显变形、磕碰的凹凸点、可见裂纹及开焊现象;内孔的直线度不得大于0.5‰。

缸孔直径扩大,圆度、圆柱度均不得大于公称尺寸的2‰。

2)缸筒内表面无锈蚀、斑坑、拉伤等缺陷;如有轻度损坏,按大修工艺修复,修复后的密封配合面粗糙度应满足密封配合要求,缸口尺寸符合的原性能要求;缸筒行程部位内径尺寸公差不超过0.4mm。

3)缸体不得有裂纹,缸体端部的螺纹、环形槽或其他连接部位必须完整。

管接头不得变形。

4)缸体非配合表面应无毛刺,划伤深度不得大于1mm,磨损、撞伤面积不得大于2㎝2。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

液压支架(ZY5000/21/48)大修标准
一般技术要求
⑴大修单位必须有检修许可证、质量保证体系,资质要齐全。

⑵大修单位必须具备必要的检修场地、检修设施、试验手段和检测手段。

⑶对标准件、外购件验证煤安标志、合格证书及使用说明书;验证铭牌,铭牌应注明产品名称、产品型号、出厂编号、出厂日期、制造厂名。

⑷外购件、外协件的外观质量、几何尺寸应符合图纸要求。

⑸阀的压力、流量参数及连接型式、尺寸应符合MT 419-1995标准的要求。

⑹立柱及其重要零、部件应符合MT 313—92标准的要求。

⑺千斤顶及其重要零部件应符合MT 97—92标准的要求。

⑻胶管应符合MT 98—84标准的要求。

⑼千斤顶或立柱进厂按每批量的3%但不少于3根抽样,检验密封性能。

⑽各类阀进厂按每批量的2%,但不得少于5件抽样检验各种阀的性能。

⑾胶管进厂按每批量的5%但不少于5件抽样,检验密封性能。

一、整架解体
⑴按技术要求解体;液压件必须和结构件完全分离,立柱、千斤顶、阀不得带有胶管和弯头,各构件上不得有无用的铁丝及非支架部件。

⑵对各类销轴、螺栓应用工具拆卸,未经批准不得使用气割。

⑶对各类液压部件禁止采用不规范的工艺强行拆卸和摔碰;立柱、千斤顶宜在缩回状态下拆卸,拆卸后应全部缩回,分类装筐。

⑷解体后的支架构件、连接件、液压元部件应分类放入集装箱架,或排放整齐。

二、部件表面清理
⑴顶梁、底座、前梁、尾梁、推移框架等结构件冲洗后外表应无煤矸,除锈后应无浮锈、浮漆。

⑵立柱、千斤顶、阀、胶管等液压部件的外表冲洗除锈后,应无煤矸、浮锈、浮漆、油垢。

三、部件检修要求
1、结构件
①顶梁、掩护梁、前梁、底座等具有较大平面的结构件,在任一尺寸上的最大变形不得超过10‰。

②构件平面上出现的凹坑面积不得超过100cm2,深度不得超过20mm。

③构件平面上出现的凸起面积不得超过100cm2,高度不得
超过10mm。

④构件平面上凹凸点,每平方米面积内不得超过两处。

⑤侧护板侧面与上平面的垂直度不得超过3%。

⑥复位弹簧塑性变形不得超过5%。

⑦主要构件铰接销孔的最大配合间隙应小于3mm。

⑧销轴、连杆的直线度不得大于1%。

⑨推移框架杆(或推拉架)直线度不得超过5‰。

⑩对于整形、补焊的结构件涂防锈漆前必须清除毛刺、氧化皮、粘砂、油污等脏物,外漏焊缝平整,无裂纹及大的焊瘤。

2、立柱和千斤顶
①装配前应彻底清除各零件所有表面的毛刺、切屑、锈层、污垢,缸体、活柱的配合表面不得有裂纹、撞伤、变形等现象。

②立柱、千斤顶与密封圈相配合的表面有下列缺陷时允许用油石修整:
a)轴向划痕深度小于0.2mm,长度小于50mm。

b)径向划痕深度小于0.3mm,长度小于圆周的1/3。

c)轻微擦伤面积小于50mm2。

d)同一圆周上划痕不多于2条,擦伤不多于2处。

e)镀层出现轻微锈斑,整件上不多于3处,每处面积不超过25mm2。

③活塞杆的表面粗糙度不得大于0.8,缸体内孔的表面粗糙度不得大于0.4。

④立柱活塞杆的直线度不得大于1‰,千斤顶活塞杆的直线度不得大于2‰。

⑤各类型缸体不得弯曲变形,内孔的直线度不得大于
0.5‰;缸孔直径扩大,圆度、圆柱度均不得大于公称尺寸的2‰。

⑥缸体不得有裂纹,缸体端部的螺纹、环形槽或其他部位必须完整,管接头不得有变形。

⑦其它配合尺寸应能保证互换组装要求。

⑧缸体非配合表面应无毛刺,划痕深度不得大于1mm,磨损、撞伤面积不得大于2cm2。

⑨解体后能直接复用的活塞杆及中缸应排放在木质或软质衬垫上,严禁磕碰。

⑩组装时在各密封配合表面应涂润滑脂,确保在组装过程中不划伤密封表面。

⑪使用新挡圈、导向环、卡箍等塑料件时,应用工具切口,并达到工艺要求,严禁采用不规范的工艺切口。

⑫装配时,各连接螺纹,应涂螺纹防锈脂。

⑬拆装工具应使用专用工艺工装,禁止采用不规范的工艺强行拆装。

⑭装配时,应仔细检查密封件有无老化、咬边压痕等缺陷,
并严格注意密封圈在沟槽内有无挤出、撕裂等现象,如有上述现象,应更换。

⑮对需要电镀的活塞杆镀完后,镀层不应有起皮、脱落或起泡现象,镀层结晶应细致、均匀、不允许有下列缺陷:
a) 表面粗糙、粒子、烧焦、裂纹、起泡、脱落。

b) 树状结晶。

c) 局部无镀层或暴露中间层。

d) 密集的麻点。

⑯立柱、千斤顶组装试验合格后,应将其缩至最短位置。

⑰装配后,缸体外表面(活塞杆外表面除外),应按图样要求喷(涂)防锈漆和面漆,漆层应均匀,结合牢固,不得有起皮脱落现象。

3、阀类
⑴在洁净的环境下,先清洗阀的外部,然后将阀解体清洗各个零件,必须彻底清洗,所有孔道、退刀槽及螺纹孔底部均不得存有积垢、铁屑及其他杂物。

⑵阀上所有橡塑密封件,一般应更换新品,个别重复使用的塑料件应符合《液压支架用阀》MT 419-1995标准中的有关规定。

⑶各零部件有轻微损伤的内螺纹可修复使用,新更换的零部件应除去毛刺。

⑷阀上所用各类弹簧,不得有锈斑或断裂,塑性变形不得
大于5%。

⑸阀体各孔道表面,阀芯表面以及其他镀覆表面,镀层不得脱落和出现锈斑。

⑹阀体及零部件不得有裂纹,撞伤或变形等缺陷。

⑺阀装配后,无论有压与无压,操纵应灵活,操纵力应符合该阀技术文件的规定。

⑻阀的定位要准确、可靠、稳定,定位指针要清晰。

⑼各类阀应无残余乳化液,所有通孔应加堵封严,外表面涂防锈漆。

4、高压胶管与管接头
①新的或重复使用的胶管,应符合下列要求:
a)接头无严重锈蚀、变形、毛刺,能顺利插入配合件,在无压工况下应可以自由旋转。

b)检修时必须重新更换“O”形圈和挡圈。

c)胶管外层橡胶在每米长度上其破损不多于两处,破损面积每处不大于1cm2,破损处距管接头在200mm以上,且金属网未被破坏。

d)胶管无折痕、压痕或明显的永久变形。

②胶管内部必须严格清洗,不得存有积垢。

③严重损坏的胶管,可切去损坏部分,重新扣压接头。

四、装配及外观质量
⑴总装前对所有组装零部件的规格和外观质量进行检查,
确认合格后才能进行组装。

⑵支架的零部件和管路系统应按各架型图样规定的位置安装,连接可靠,排列整齐、美观。

⑶支架外表面应涂漆,漆层应均匀,无漏涂、起泡、脱皮、裂纹等缺陷。

⑷所有快速接头在组装时应涂上润滑脂。

⑸所有弹簧筒、导向杆、四连杆铰接销在组装时应涂上润滑脂。

⑹活动侧护板的组装方向和邻架操作管路的组装方向应按施工要求执行。

五、涂饰
⑴各种构件的金属外露表面均应涂以防锈漆和面漆,推移框架和连接头涂沥青漆,底座底面、顶梁顶面、电镀表面、胶管表面不涂漆。

⑵涂漆前应清除浮煤、浮锈、氧化皮等脏物。

⑶漆层应均匀,并完全覆盖构件表面。

相关文档
最新文档
