清华大学工程图学-2012-第9讲 断面图规定画法尺寸标注_322902472
工程图学XXXX第讲断面图规定画法尺寸标注课件 (一)
工程图学XXXX第讲断面图规定画法尺寸标注
课件 (一)
本次课程主要介绍了工程图学中断面图的规定画法和尺寸标注。在工程图学中，断面图是一种具有重要意义的图形展示方式，常用于展示建筑结构、机械设备和工程制图等领域。本次课程中，老师为我们详细介绍了断面图的规定画法和尺寸标注的注意事项。
1. 断面图的规定画法
在进行断面图的绘制时，要注意细节，尽可能准确地表达图形中的各项要素，从而保证所绘图形能够为工程建设提供重要的技术基础。具体来讲，断面图的规定画法包括以下几个部分：
（1）构图
构图是绘制断面图的第一步，包括确定所绘图形的位置和大小、确定视角、确定图纸比例等。在进行构图时，还要注意使用适当的线型和线宽，以便于表达细节。
（2）绘制轮廓线
绘制轮廓线是断面图绘制的重要步骤，要求绘制出图形的轮廓线，表达出图形的主要外形和尺寸。在进行轮廓线的绘制时，要注意线宽、线型和自由线的使用等。
（3）添加细节
在绘制好图形的轮廓线后，还需要添加图形的细节，如管道、构件、接口、链接处等等。在进行图形的细节绘制时，还要根据实际情况进行细节的调整。
2. 尺寸标注
在进行断面图绘制时，尺寸标注也是不可忽视的部分。尺寸标注的目的是方便工程技术人员、制造技术人员、安装人员等理解图形的尺寸和几何结构。具体来讲，尺寸标注的注意事项包括以下几点：
（1）标注方式
标注方式包括直接标注、引线标注和基线标注等，不同的标注方式可以根据实际情况进行选择。在进行标注时，还要注意标注的位置和方向，以便于工程技术人员清楚地理解图形的尺寸和几何结构。
（2）标注尺寸
断面图画法(精)ppt课件
（3）不配置在剖切符 号延长线上的对称移出断面 图可省略箭头（如：A-A） ； 不对称移出断面图要标注齐
全（如：B-B）。
8
（4）按投影关系配置的不对称移出断面图，可省 略箭头（如：B-B）。
9
画移出断面图时应注意的问题
☆ 当剖切平面通过回转面形成的圆孔或凹坑的轴线时，会导致完全分离 的两个断面，这些结构应按剖视画。
10
画移出断面图时应注意的问题
☆ 当剖切平面通过非圆孔时，会导 致完全分离 的两个断面，这些结构 也应按剖视绘制。
☆ 在不致引起误解时，允许将倾 斜的断面图旋转，旋转角度应小 于90°。
11
画移出断面图时应注意的问题
☆ 用两个或多个相交的剖切平面剖切得出的移出断面，中间一 般应断开。
12
2）重合断面的画法
A
2
断面图与剖视图的区别
断面图仅画出被切断部分的图形，而剖视图除了画出被切断部分 的图形外，还要画出断面后所有可见部分的投影。
3
二、断面的种类
根据断面画在图上的位置不同，可分为移出断面和重合断面 画在视图之外的断面称为移出断面图
A
A-A
A
4
画在视图之外的断面称为重合断面图
5
源自文库
三、断面图的画法 1）移出断面的配置与标注
移出断面用剖切符号表示剖切位置用箭头表示投影方向用字母表示断面图名称1移出断面的配置与标注2配置在剖切平面迹线延长线上的对称移出断面图以及配置在视图中断处的对称移出断面图均不必标注且剖切面迹线用细点画线表示
工程计算机制图试题及答案清华大学
姓名：___________学号：____________ 班级：____________ 评分_________
工程计算机制图考试试题（A卷）
结6班 (2007年7月)
一、 填空：（每空3分共30分）
1.计算机图形系统是由 _______ 组成。
2.分辨率为800×600的彩色光栅扫描显示器，帧缓存容量为512KB时，最多可同时显示 种颜
色。
3.AutoCAD输入命令的主要方式有__________ __________ _______________________________。
4.在AutoCAD中，用“足尺作图”的方法绘制建筑施工图，若输出比例为1：50，以图纸左下角为原点, 1
号图纸的图幅边界为 。
5.全套建筑工程图一般包括:_ _ ____________________ _____________________________。
6.建筑总平面图中新建房屋的位置可用________________________ ____ __________
_ 确定 。
7.建筑施工图中的相对标高是指 。
8.建筑给排水系统图是按 绘制的。
9.单独基础平面详图采用 方式表示基础的网状配筋。
10.水利工程图中，地形图指的是 。
二．问答（共22分）
1.建筑平面图是如何定义的？按国家制图标准，如何用图线表示该图样各部分的投影关系？（8分）
2.钢屋架结构详图的主要图示内容有哪些？（6分）
3.什么是水利工程图中的开挖图？简述开挖图的基本作图方法。（8分）
三. 作图 （共36分）
1．阅读图1所示的钢筋混凝土主梁配筋图, 根据图中提供的数据：1）补绘2-2和4-4剖面图；2）画出钢筋详图；3) 计算和标注①号钢筋各段的设计长度以及该钢筋的下料长度。（24分）
《工程图学》课程教学大纲
《工程图学》课程教学大纲
、课程目标
《工程图学》是一门必修的技术基础课，同时又是一门培养学生空间思维和设计创造能力的专业基础课程。工程图样是表达和交流技术思想的重要工具，是工程技术部门的一项重要技术文件。本课程研究绘制和阅读工程图样的基本原理和基本方法，培养学生的制图能力、空间思维能力、构形设计能力，并能学习、贯彻机械制图国家标准和有关规定。通过本课程的理论学习，使学生具备如下知识和能力：
1、能够掌握并执行机械制图国家标准的有关基本规定。能够正确而熟练地使用常用绘图工具进行手工绘图，并具有徒手绘图的能力。
2、掌握正投影法的原理及应用，掌握组合体的画法及尺寸标注，能熟练的绘制组合体的三视图并读懂其三视图。掌握机件的常用表达方法，并能灵活的运用其表达方法完整、清晰的表达机件的内外结构形状。
3、具有识读中等复杂程度的零件图和装配图，绘制中等复杂程度的零件图和简单的装配图的基本能力。具有一定的空间想象能力和思维能力。
二、课程教学的内容及学时分配
1、课程理论教学内容及要求
《工程图学》是机械类专业的一门必修的技术基础课。其主要任务是培养学生具有画图能力和看图能力——以培养看图能力为主，画图能力为辅。本课程主要是研究怎样将空间物体用平面图形表达出来，怎样根据平面图形将空间物体的形状想像出来。该课程从正投影的基本理论入手，培养学生具有一定的图形表达能力、识图能力、空间想象和思维能力及绘图实际技能，采用“教、学、做”一体化的教学模式，利用MOOC平台和云班课辅助教学，调动学习积极性，提高教学效率。本课程目标、知识单元与学时分配见表1。
断面图绘制方法ppt课件
• 在工程设计时，需要了解两点之间的地面起伏情况。为此，常需 根据地形图绘制某一指定方向的断面图。
• 如下图所示，欲沿AB方向绘制断面图。
1
• 断面图绘制过程如下：
1. 在地形图上沿AB方向画一条直线，标出直线与所通过的等高线 相交的点号1、2、3…n。
1 23 4
n
2
2. 在另一张纸上绘纵横直角坐标线，横轴（S）表示水平距离， 比例尺与地形图比例尺相同（1:M）；纵轴（H）表示高程，比 例尺一般为横向比例尺的5～10倍，以便明显地表示地面的起 伏情况。
3. 在地形图上量取A点至各交点的平距Ai，并据此在横轴上标出 各交点的位置。
H 高程 60
55
50 45
A 12 3
(横向1:1000 纵向1:200)
S 平距 nB
3
4. 从地形图上读出A、B及各交点的高程。 5. 过横轴上各点作横轴的垂直线，根据高程量测值确定垂线的长
度，即得各点在S－H坐标系中的坐标（位置）。 6. 连接这些点，即得到AB方向的断面图。
H ቤተ መጻሕፍቲ ባይዱ程
60
55
50 45
A 12 3
(横向1:1000 纵向1:200)
S 平距 nB
• 本课程设计中，是用断面图来判断两点间是否通视，所以只需 检查两点间的高点是否高于两点连线，不必根据所有与等高线
断 面 图
（一）断面图的基本概念
假想用剖切面将物体的某处切断，仅画出该剖切面与物 体接触部分的图形称为断面图，可简称断面，通常在断面上 画上剖面线，如图3-27所示。
图3-27 断面图的画法
断面图
（二）断面图的种类
1. 移出断面图
画在视图外的断面称为移出断面图，如图3-28所示。移出断 面图中图的轮廓线用粗实线绘制。 为了方便看图，国家标准对断面图的画法做了以下规定。
（1)移出断面应尽量配置在剖切位置的延长线上，如图3 28 中的A—A断面。为合理利用图纸，也可画在其他位置，在不致引 起误解时，允许将图形旋转，如图3-28中的B—B和D—D断面。
断面图
图3-28 配置在适当位置的移出断面图
Fra Baidu bibliotek 断面图
(2)画断面图时，一般只画断面的形状，但当剖切平面通过由回转 面形成的孔或凹坑的轴线时，这些结构按剖视图绘制，如图3-29所示。
图3-33 重合断面图
断面图
（三）断面图的标注
为便于看图，断面图一般要用剖切符号表示剖切位置，用箭头指 明投射方向，并注上字母。在断面图的上方用同样的字母标出相应的 名称“×—×”，如图3-27所示。 在下列情况下，标注可简化或省略。
(1)省略字母。配置在剖切符号延长线上的不对称移出断面、图形 不对称的重合断面均可不标注字母。
图3-31 剖切平面与主要轮廓线垂直
知识点12：常用简化画法工程图学
第九讲——剖视图剖切方法及断面图
知识点12：常用简化画法
国家标准规定的简化画法43条，其中常用的有：
(1)对于机件上的肋、轮辐等薄壁结构，若按纵向对称平面剖切，
则这些结构在剖视图中不画剖面符号，而且要用粗实线将邻接部分隔开。
(a) 单一肋的画法
(b) 十字肋的画法
(2)当回转体上均匀分布的肋、轮辐、孔等结构不处于剖切平面位
置时，可将这些结构旋转到剖切平面的位置再画出。
(3)当机件具有对称面时，可以对称线为界，只画一半，另一半省
略不画，但在对称线两端应标出对称符号(两条细短画线)；若图形具有两个对称面，则可只画四分之一。
(4)当机件具有若干相同结构(齿、槽、孔等)、并按规律分布时，
只需画出几个完整的结构，而其余的结构可用点画线表示其中心位置(如孔)或用细实线将其连接起来即可，但在图中要注明结构的总数。
(5)对于机件上的滚花等结构或网状编织物，可在轮廓线附近用细
实线示意画出(也可不画)，但应在图上或技术要求中注明对这些结构的具体要求。
(6)圆柱形法兰和类似机件上均匀分布的孔，可按下右图的形式绘
制(由机件法兰的外向端面方向投射)。
(7)图形中的过渡线、相贯线、截交线等，在不致引起误解时，允
许简化，例如用圆弧或直线代替非圆曲线等，如下面两图所示。
(8)机件上对称的局部视图，如键槽、方孔，可用右图所示的方法
表示。
(9) 与投影面的夹角小于或等于30°的圆或圆弧，其投影可用圆或
圆弧来代替，如左图所示。
(10)当表示平面的图形不能很容易地被理解(可能会产生误解)时，
可用平面符号(相交的两条细实线)表示，如右图所示。
《工程图学 (1)》课程教学大纲
《工程图学》课程教学大纲
课程代码：ABJDo211
课程中文名称:工程图学
课程英文名称：EngineeringGraphics
课程性质：必修
课程学分数：4.5
课程学时数：72
授课对象：无机非金属材料(卓越)等专业
本课程的前导课程：无
一、课程简介
本课程教学要求适用于高等工科学校。是培养具有工程师初步训练的高级工程技术应用型人才的一门必修的技术基础课。它研究绘制和阅读工程图样的原理和方法，为培养学生的制图技能和空间想象能力打下必要的基础。同时它又是学生学习后继课程和完成课程设计与毕业设计不可缺少的基础。
本课程的主要任务是：
1、学习正投影法的基本原理及其应用C
2、学习绘制和阅读机械图样的基本能力。
3、培养空间想象能力和图解简单空间几何问题的能力。
4、使学生对计算机绘图有基本掌握。
5、培养认真负责的工作态度和严谨细致的工作作风。
此外，还必须有自学能力，分析问题和解决问题的能力以及审美能力的培养C
二、教学基本内容和要求
课程教学内容：
(-)画法几何部分
1.投影法的基本知识：
(1)中心投影法；
(2)平行投影法；
(3)正投影的基本性质。
2.点的投影
(1)点在三投影面体系第一角中的投影；
(2)点的投影与该点直角坐标的关系；
(3)各种位置点的投影；
(4)两点的相对位置、重影点。
3.直线的投影
(1)各种位置直线的投影；
(2)直线上的点；
(3)两直线的相对位置：平行、相交、交叉；
4.平面的投影
(1)平面的表示法；
(2)各种位置平面的投影；
(3)平面上的点和直线；
5.直线与平面及两平面的相对位置
(1)直线与平面、平面与平面平行；
工程图学(清华大学)第6章
⑵ 移出断面的标注方法
A－A A B B－B
A
B
标注内容与 剖视图相同 ① 配置在剖切符号延长线上的不对称的移出断面，或 按投影关系配置的对称的移出断面，可省略字母。 ② 配置在其他位置的的对称的移出断面图，可省略箭 头。 ③ 配置在剖切线的延长线上的对称的移出断面，可省 略标注。
⒉ 重合断面图 ⑴ 画法
局部图形
完整图形 局部图形
基本视图方式配置
向视图方式配置
斜视图
完整图形
按投射方向或旋 转配置、标注
6.2
剖 视 图
问题：当机件的内部形状较复杂时，视图上将 出现许多虚线，不便于看图和标注尺寸。
解决办法？采用剖视图
一、剖视图的概念
⒈ 剖视图的形成
假想用一 剖切面将机件 剖开，移去剖 切面和观察者 之间的部分， 将其余部分向 投影面投射， 并在剖面区域 内画上剖面符 号。
③ 当对称机件的轮廓线与中心线重合，不宜 采用半剖视时。
正确
错误
④ 实心杆上有孔、槽时，应采用局部剖视。
画局部剖应注意的问题：
① 波浪线不能与图上的其它图线重合。
错误
正确
② 波浪线不能穿空而过，也不能超出视图的 轮廓线。
× ×
×
×
错误
正确
×
错误
正确
③ 当被剖结构为回转体时，允许将其中 心线作局部剖的分界线。
画法几何及工程制图习题集答案
9.8-3 画出指定位置断面图(左面键槽深4mm,右面键槽深3mm)。
9.10-4 已知物体的主、俯视图,将主视图改画为B-B剖视图, 并画出A-A半剖的左视图。
9.2-1 分析机件结构形状，补画剖视图中缺漏的图线。 (6)
9.1-3 在指定位置画出A向斜视图和B向局部视图。
9.3-5 作C-C剖视。
9.4-8 把主、俯视图画成半剖视。
9.7-5 在指定位置把主视图画成剖视图。
9.6-1 已知物体的主视图和俯视图, 画出A-A斜剖视图。
9.10-3 完成半剖视的主视图, 用全剖画出其左视图。
工程制图-断面图
工程制图-断面图
断面图
一、断面图的概念
假想用剖切面将物体的某处切断，仅画出该剖切面与物体接触部分（剖面区域）的图形。
断面图与剖视图的区别：
断面图仅画剖断后的断面形状。
剖视图还要画出剖切面后面的可见轮廓线。
断面图分为移出断面图和重合断面图两种。
1 移出断面图
移出断面图——画在视图轮廓线之外的断面图。
画移出断面图的注意点：
① 移出断面图的轮廓线用粗实线绘制。
② 移出断面图应尽量配置在剖切线的延长线上；必要时也可画在其他适当的位置。
③ 移出断面的图形对称时，也可画在视图的中断处。
④ 在不引起误解时，允许将图形旋转。（如下图中B-B断面图、D-D断面图）
⑤ 用两个或多个相交的剖切平面剖切得出的移出断面，中间一般应断开。
⑥ 当剖切平面通过回转面形成的孔或凹坑的轴线时，这些结构按剖视图要求绘制。
⑦当剖切平面通过非圆孔，会导致出现完全分离的剖面区域时，则这些结构应按剖视图要求绘制。
移出断面图的标注：断面图的标注内容和剖视图一样，要标注剖切位置、投射方向、断面图的名称及对应关系。
断面图的标注可省略，省略内容有其自身的特点，具体如下：
① 断面图不对称，当断面图布置在剖切符号延长线上，可省略字母。
② 断面图不对称，当断面图未布置在剖切符号延长线上，标注不能省略。
③断面图对称，当断面图布置在剖切符号延长线上时，可省略标注。
④断面图对称，当断面图未布置在剖切符号延长线上，可省略箭
头。
⑤当断面图按投影关系配置时，不管断面图对称与否，均可省略箭头。
2 重合断面图
断面图画在视图轮廓线之内的，称为重合断面图。
画重合断面图的注意点：
清华大学工程图学2012第9讲断面图规定画法尺寸标注
当视图中的轮 廓线与断面图的图 线重合时，视图中 的轮廓线仍应连续 画出。
⑵ 标注方法 ① 配置在剖切线上的不对称的重合断面 图，可省略字母。
② 对称的重合断面图，可不标注。
9.2 规定画法和简化画法
一、肋板的画法
B B－B
正确 规则：
B－B
错误
A
A
对于机件的肋板，如 按纵向剖切，肋板不画剖 面符号，而用粗实线将它 与其邻接部分分开。
⒊ 尺寸数字
尺寸数字
C1.5
C1.5
数字高度3.5毫米
16
10
20 35
尺寸界线 尺寸线
这些间距＞7毫米, 最好不超过10毫米
尺寸界线超出箭头约2毫米
⑴ 一般应注在尺寸线的上方，也可注在尺寸线的 中断处。 ⑵ 尺寸数字应按国标要求书写，并且水平方向字 头向上，垂直方向字头向左，字高3.5mm。
89
⒈ 尺寸数值为机件的真实大小，与绘图比例及 绘图的准确度无关。 ⒉ 图样中的尺寸，以毫米为单位，如采用其它 单位时，则必须注明单位名称。 ⒊ 图中所注尺寸为零件完工后的尺寸，否则应 另加说明。 ⒋ 每个尺寸一般只标注一次，并应标注在最能 清晰地反映该结构特征的视图上。
⒌ 标注尺寸时，应尽量使用符号和缩写词。
注意事项：
☆剖切平面通过回转面形成的孔或凹坑的轴线时 应按剖视画。
断面图和尺寸标注
寸线的中断处。必要时可按图示标注。
6.5.2 基本体的尺寸标注
为保证基本体的形状、大小唯一确定，必 须标注长、宽、高三个方向大小的尺寸。
6.5.3 复杂形体(组合体)的尺寸标注
1 尺寸标注的基本要求
正确
符合国家标准的规定 （基本规则）；
完全 不遗漏，但又不重复；
清晰
尺寸布置整齐、清楚， 便于看图；
A－ A
A
A
A
A
A
A
A
A
R
R 4×
4×
好！
不好！
4 内形尺寸与外形尺寸最好分别注在视图的两侧。
好！
不好！
本周作业
P82 6—33 P83 6—35 P84 6—36
P57 5—31 P58 5—32 P59 5—33（1） P60 5—34（1）
剖切线表示剖切位置； 箭头表示投射方向，并注上字母； 断面图名称：“X--X”。
例 表示肋断面的形状
点画线(剖切面) 必须垂直轮廓线
由两个相交的剖切面剖切 得出的断面，中间应断开
重合断面图
画法
断面轮廓线为细实线 当视图中轮廓线与重合
断面图的图形重叠时， 视图中的轮廓线仍应连 续画出，不可间断。
20
注在尺寸线上方 字头朝上
注在尺寸线左方 字头朝左
断面图的画法
剖面图与断面图的区别
断面图只画出形体被剖开后断面的投影(即剖到 部分的投影)而剖面图要画出形体被剖开后整个 余下部分的投影(既包括剖到部分又包括未剖到 但投影可见部分投影)如图:
剖面图是剖开形体的投影是体的投影,而断面图只是一个 截口的投影是面的投影.被剖开的形体必有一个截口(断 面)所以剖面图必然包含断面图在内,而断面图虽属于剖 面图一部分但一般都单独画出. 剖切符号的标注不同.断面图的剖切符号只画剖切位置线 不画剖视方向线,只用编号的注写位置来表示剖视方向. 剖面图中的剖切平面可以转折(如阶梯剖中一个剖切平面 可以转折成两个互相平行的剖切平面)而断面图中剖切平 面不能转折.
几种常见的断面图
移出断面图 重合断面图 中断断面图
移出断面图
适用范围:适用于断面变化较多的构件 如图:
注意:此类断面图一般需作标注,但也有特例.(如上图)
重合断面图
适用范围:适用于形体表面整体有凸起或凹陷的 断面图的绘制. 如图:
重合断面图 即将形体剖开后得 到的断面旋转90,使 得断面图和投影图 重叠放在一起.
注意:重合断面图可不作任何标注,但图中断面轮廓线一定要 比其它线条粗(土建图)且在断面轮廓线之内沿轮廓线边缘要 画45斜线(细线) 在道路,桥梁图中断面轮廓线要用细线.
中断断面图
适用范围:适用于构件长度较长且只有单一截面 的断面图的绘制. 如图:
清华大学工程图学XXXX第9讲断面图规定画法尺寸标注
10
10
5 5 20
注：直径尺寸可以标注在非圆视图上
⑵ 标注球面直径时，应在符
S10
号“”前加注符号“S”
⒊ 半径尺寸
⑴ 标注半径尺寸时，应在尺寸数字前加注
符号“R”
R6
R3
R5
⑵ 应标注在是圆弧的视图上
R10 × R10
⑶ 标注球面半径时，应在符号“R”前加注 符号“S”
⑷ 当圆弧半径过大或在图纸范围内无法注出 圆心位置时的标注方法。
略，但必须有其他视图清楚地表示了孔、槽的形
状。
交线用轮廓线代替
交线用轮廓线代替
七、当机件上有若干相同的结构要素并按一定的规律 分布时，只需画出几个完整的结构要素，其余的 用细实线连接或画出其中心位置。85× 5
共××槽
八、当机件上部分结构的图形过小时，可以 采用局部放大的比例画出。
Ⅰ
2:1
Ⅱ
2:1
图线断开。
中心线断开
三、角度、直径、半径及狭小部位尺寸的标注
⒈ 角度尺寸
90°
60° 25° 5°
⑴ 尺寸界线沿径向引出，尺寸线应画成 圆弧，其圆心是该角的顶点。
⑵ 角度数字一律水平写。通常写在尺寸 线的中断处，必要时允许写在尺寸线 的外面，或引出标注。
⒉ 直径尺寸
⑴ 标注直径尺寸时，应在尺寸数字前加注
《工程制图》清华大学全套课件
3-16 求作∠ABC的角平分线。
营口地区成人高等教育 QQ群 54356621
3-17 求两相交直线AB、CD之间夹角的实际大小。
营口地区成人高等教育 QQ群 54356621
3-18 过点A作直线AD与直线BC相交于D并使 ∠ADC=60°。
营口地区成人高等教育 QQ群 54356621
3-1 已知直线AB的实长为30，求作直线AB 的水平投影。
4-2 求作体的第三视图，标出棱线AB的投影并 求体表面上点C的未知投影。
营口地区成人高等教育 QQ群 54356621
4-3 求作体的第三视图，标出棱线AB的投影并 求体表面上点C的未知投影。
营口地区成人高等教育 QQ群 54356621
4-4 求作体的第三视图，标出轮廓线AB的投影 并求体表面上点C、D的未知投影。
2-1 求各点的未知投影。
营口地区成人高等教育 QQ群 54356621
2-2 已知点B距点A15；点C与点A是对V面的重影点；点D
在点A的正下方15。求各点的三面投影。
营口地区成人高等教育 QQ群 54356621
2-3 已知点A(25,15,20)；点B距W、V、H面分别为20、10、15； 点C在点A之左10、之前15、之上12；点D在点A之上5、与H、 V面等距、距W面12。求作各点的三面投影并填写下表。
2-28 已知CD为水平线,完成平面ABCD的正面投影。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
B A－A
二、均匀分布的肋板及孔的画法
肋不对称 画成对称
A－A
孔未剖到 画成剖到
B－B
A
A
B
B
若干直径相同且成规律分布的孔，可以仅画 出一个或几个，其余只需用细点画线表示其中心 位置。
三、断开画法 轴、杆类较长的机件，当沿长度方向 形状相同或按一定规律变化时，允许断开 画出。 标注尺寸时， 仍注实长。
3 5
3
5 3
⒌ 均匀分布的孔的标注
⑴ 沿直线均匀分布
5× 8 10
20
4×20=80 100
⑵ 沿圆周均匀分布
15° 8× 6 EQS 8× 6
当图中孔 的定位与 分布已明 确时，可 省略EQS。
⒍ 断面为正方形结构的标注
16×16 18×18
18
⒎ 均匀厚度板状零件的标注
不必另画视图表示厚度
尺寸标注中常用符号和缩写词
名 称 直径
半径 圆球直径 圆球半径
符 号 或 缩 写 词
名
称
符 号 或 缩 写 词
均布
EQS
厚度 45°倒角
R S SR t C
正方形 深 度 沉孔或锪平 埋头孔
二、尺寸组成
⒈ 尺寸界线
尺寸界线为细实线，并应由轮廓线、轴 线或对称中心线处引出，也可用这些线代替。
⒉ 尺寸线
例： 调整
有多余尺寸
当组合体的某一方向具有回转结构时，由 于注出了定形、定位尺寸，该方向的总体尺寸 不再注出。
①
②
R
2×
×
2× R
×
×
例：标注轴承座的尺寸
基准
基准
基准
步骤：
2 ×
R
① 形体分析 ② 确定尺寸基准 ③ 标注各形体的定形、 定位尺寸 ④ 标注总体尺寸
四、尺寸的清晰标注 ⒈ 应尽量标注在视图外面，以免尺寸线、尺 寸数字与视图的轮廓线相交。
60° 90° 25° 5°
⑴ 尺寸界线沿径向引出，尺寸线应画成 圆弧，其圆心是该角的顶点。 ⑵ 角度数字一律水平写。通常写在尺寸 线的中断处，必要时允许写在尺寸线 的外面，或引出标注。
⒉ 直径尺寸
⑴ 标注直径尺寸时，应在尺寸数字前加注 符号“”
10 10 5
5
Leabharlann Baidu
20
注：直径尺寸可以标注在非圆视图上 ⑵ 标注球面直径时，应在符 号“”前加注符号“S”
⒈ 尺寸数值为机件的真实大小，与绘图比例及 绘图的准确度无关。 ⒉ 图样中的尺寸，以毫米为单位，如采用其它 单位时，则必须注明单位名称。 ⒊ 图中所注尺寸为零件完工后的尺寸，否则应 另加说明。 ⒋ 每个尺寸一般只标注一次，并应标注在最能 清晰地反映该结构特征的视图上。
⒌ 标注尺寸时，应尽量使用符号和缩写词。
16
t2
★
组合体的尺寸标注方法
基本方法：形体分析法
将组合体分解为若干个基本体和简单体，在形 体分析的基础上标注三类尺寸。
⑴ ⑵
定形尺寸：
确定各基本体形状和大小的尺寸。
定位尺寸：
确定各基本体之间相对位置的尺寸。
要标注定位尺寸，必须先选定尺寸基准。物体有 长、宽、高三个方向的尺寸，每个方向至少要有一 个基准。通常以物体的底面、端面、对称面和轴线 作为基准。
V
ⅡⅠ Ⅲ Ⅳ
H
9.3 组合体的尺寸标注
一、 组合体的尺寸标注
★ 标注尺寸的基本要求
正确： 要符合国家标准的有关规定
将确定组合体各部分形状大小及相 完全： 对位置的尺寸标注完全，不遗漏， 不重复
清晰： 尺寸布置要整齐、清晰，便于阅读
1《技术制图》的基本规定
★ 尺寸标注的基本知识
一、标注尺寸的基本规则
作业
• • • • • • • P47：5-13； P48：5-14； P49：5-16； P50：5-18； P51：5-20；P57：5-31； P58：5-32（2）（3）； P60：5-34
10.3 剖视图作业讲评
绘图中的问题
• 剖面线
– 细实线、通用剖面线45度、各视图剖面线方 向一致、间隔相等。
• 细实线如何画
– 铅笔：
• 2B、HB-------画粗线 • H---------------画细线（细实线、点划线、虚线等）
– 自动铅笔：可以主要用来画细线 – 45度如何画：用三角板
注意事项：
☆剖切平面通过回转面形成的孔或凹坑的轴线时 应按剖视画。
☆当剖切平面通过非圆孔，会导致完全分离 的两个断面时，这些结构也应按剖视画。
A A－A
A－A
A
错误
正确
☆ 用两个或多个相交的剖切平面剖切得出的 移出断面，中间一般应断开。 有时为了得到完整 的断面图，也允许中 间不断开。
⑵ 移出断面的标注方法
实长 拉杆轴套断开画法
实长 阶梯轴断开画法
四、对称图形的画法
在不致引起误解时，可只画一半或四 分之一。并在对称中心线的两端画出两 条与其垂直的平行细实线。
五、机件上小平面的画法 当回转体机件上的平面在图形中不能充分 表达时，可用相交的两条细实线表示。
六、圆柱体上因钻小孔、铣键槽等出现的交线允许省 略，但必须有其他视图清楚地表示了孔、槽的形 状。
⒊ 尺寸数字
尺寸数字
C1.5
C1.5
数字高度3.5毫米
16
10
20 35
尺寸界线 尺寸线
这些间距＞7毫米, 最好不超过10毫米
尺寸界线超出箭头约2毫米
⑴ 一般应注在尺寸线的上方，也可注在尺寸线的 中断处。 ⑵ 尺寸数字应按国标要求书写，并且水平方向字 头向上，垂直方向字头向左，字高3.5mm。
89
A－A A B B－B
A
B
标注内容与剖 视图相同
① 配置在剖切符号延长线上的不对称的移出断面， 或按投影关系配置的对称的移出断面，可省略字 母。 ② 配置在其他位置的的对称的移出断面图，可省 略箭头。
移出断面的标注方法
③ 配置在剖切线的延长线上的对称的移出断面， 可省略标注。
⒉ 重合断面图 ⑴ 画法
尺寸界线
这些间距＞7毫米， 最好不超过10毫米。
尺寸界线超出箭头约2毫米
尺寸线
⑴ 尺寸线为细实线，一端或两端带有终端（箭头 或斜线）符号。
d
≈4d d=图中粗实线宽 度 尺寸线 45° 字高
⑵ 尺寸线不能用其它图线代替，也不得与其它图 线重合或画在其延长线上。 ⑶ 标注线性尺寸时尺寸线必须与所标注线段平行。
画在视图之内，轮廓线用细实线绘制。
当视图中的轮 廓线与断面图的图 线重合时，视图中 的轮廓线仍应连续 画出。
⑵ 标注方法 ① 配置在剖切线上的不对称的重合断面 图，可省略字母。
② 对称的重合断面图，可不标注。
9.2 规定画法和简化画法
一、肋板的画法
B B－B
正确 规则：
B－B
错误
A
A
对于机件的肋板，如 按纵向剖切，肋板不画剖 面符号，而用粗实线将它 与其邻接部分分开。
S10
⒊ 半径尺寸
⑴ 标注半径尺寸时，应在尺寸数字前加注 符号“R”
R6 R5 R3
⑵ 应标注在是圆弧的视图上
R10 R10 ×
⑶ 标注球面半径时，应在符号“R”前加注 符号“S”
⑷ 当圆弧半径过大或在图纸范围内无法注出 圆心位置时的标注方法。
⒋
狭小部位尺寸的标注
5 3 23 5
● ● ● ●
4×
4× R
不好！
好！
⒉ 同心圆柱的直径尺寸，最好注在非圆的视 图上。
4×
4×
不好！
好！
⒊ 相互平行的尺寸，应按大小顺序排列，小尺 寸在内，大尺寸在外。
不好！
好！
小结
标注尺寸时一定要在形体分析的基础上 逐个标注每个形体的定形、定位尺寸，同时 注意正确选择尺寸基准。最后标注总体尺寸 时要注意调整，避免出现封闭的尺寸链。
⑶
总体尺寸：
物体长、宽、高三个方向的最大尺寸。
一、常见形体的定形尺寸
30
30 （28.5） 25 10 S25 30 14
20 10
20
14
30
25
25
二、一些常见形体的定位尺寸
⑴ 基准 基准 基准 基准 基准 ⑶ 基准 基准 基准 ⑵
基准
⑴ 一组孔的定位尺寸 ⑵ 圆柱体的定位尺寸 ⑶ 立方体的定位尺寸
交线用轮廓线代替
交线用轮廓线代替
七、当机件上有若干相同的结构要素并按一定的规律 分布时，只需画出几个完整的结构要素，其余的 用细实线连接或画出其中心位置。85× 5
共××槽
八、当机件上部分结构的图形过小时，可以 采用局部放大的比例画出。
Ⅰ Ⅱ
2:1
2:1
Ⅰ
Ⅱ
第三角投影法简介
⒈ 什么是第三角画法？ 三个互相垂直的投影面V、H、W，将W面 左侧空间划分为四个区域，按顺序分别称 为第一角、第二角、第三角、第四角。 将物体放在第三 角，使投影面处在 观察者和物体之间 进行投射。
如:“89”
应为
89
应为
89
89
⑶ 线性尺寸数字的方向，一般应按下图所示方向 注 写，并尽可能避免在图示30°范围内标注尺寸， 无法避免时应引出标注。
30° 16 16 16
16
⑷ 尺寸数字不可被任何图线所通过，否则必须将 该 中心线断开 图线断开。
10
三、角度、直径、半径及狭小部位尺寸的标注 ⒈ 角度尺寸
☆ 标注定形、定位尺寸时应注意的问题 ⒈ 基本体被平面截切时，要标注基本体的定 形尺寸和截平面的定位尺寸。
×
⒉ 当体的表面具有相贯线时，应标注产生相贯 线的两基本体的定形、定位尺寸。
× ×
×
⒊ 对称结构的尺寸不能只注一半。
错误！
正确！
三、组合体的总体尺寸
总体尺寸有时可能就是某形体的定形或定 位尺寸，这时不再注出。当标注总体尺寸后出 现多余尺寸时，需作调整，避免出现封闭尺寸 链。
第九讲
9.1 断面图 9.2 规定画法和简化画法 9.3 组合体的尺寸标注 9.4 剖视图作业讲评
9.1

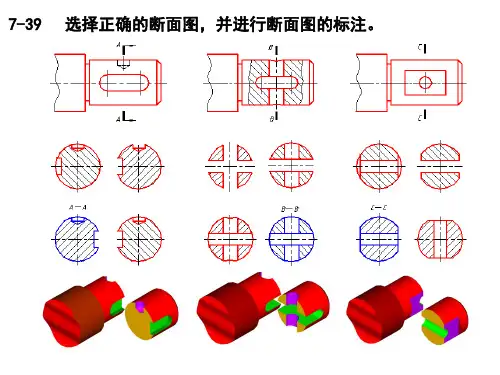

一、断面图的概念
断 面 图
假想用剖切面将物体的某处切断，只画出该 剖切面与物体接触部分（剖面区域）的图形。
二、断面图的种类
※ 移出断面 ※ 重合断面
⒈ 移出断面图
⑴ 画法
画在视图之外，轮廓线用粗实线绘制。配置在 剖切线的延长线上或其他适当的位置。
