2020年二建考前精讲第34讲-桥梁上部结构施工2(二)

2020二级建造师《公路工程管理与实务》直播三、桥梁上部结构逐孔施工

（一）用移动支架逐孔现浇施工（移动模架法）

1.施工过程的主要工序

2.模架的安装

应对其拼装质量进行检验，

（1）模架的支承系统应安全可靠，

L

（4）纵向移动时两侧的承重钢梁应保持基本同步，不同步的最大距离偏差应符合产品设计的规

【例题）。

A.前一跨式导梁

B.前半跨式导梁

C.上行式

D.下行式

E . 复合式

【答案】CDE

【解析】上行式（上承式）、下行式（下承式）、复合式三种形式。

【例题5·单选】移动支架逐孔现浇施工中，当一孔梁的混凝土浇筑施工完成后，内模中的侧向模板应在混凝土抗压强度达到（）后，顶面模板应在混凝土抗压强度达到设计强度的（）后，方可拆除。

A.5.0MPa，75%

B.2.5MPa，80%

C.5.0MPa，80%

D.2.5MPa，75%

【答案】D

【解析】本题考查的是桥梁上部结构逐孔施工。一孔梁的混凝土浇筑施工完成后，内模中的侧向模板应在混凝土抗压强度达到2.5MPa后，顶面模板应在混凝土抗压强度达到设计强度的75%后，方可拆除；外模架应在梁体建立预应力后方可卸落。

（二）整孔吊装或分段吊装逐孔施工

1.整孔吊装或分段吊装逐孔施工的吊装机具

吊装的机具有桁式吊、浮吊、龙门起重机、汽车吊等。

2.

支梁逐孔施工连接成连续梁桥；后者多为悬臂梁转换为连续梁。

在接头位置处可设有当混凝土达到足够强度后张拉预应力筋，完成连续。

可在橡胶支座与混凝土垫块之

【例题6·案例题】

【背景资料】

某施工单位甲承接了一座3×30m预应力混凝土先简支后连续梁桥工程，下部构造为重力式桥台和桩柱式桥墩，总体布置如图2B313016所示。

地质钻探资料揭示，1号、2号墩有厚度5～8m不等的砂卵石覆盖层，其强度大于25MPa，卵石平均粒径为20cm，持力层为中风化砂层。设计要求桩基在低水位期间采用筑岛钻孔法施工。

施工单位甲将桩基施工分包给施工单位乙，并签订了安全生产管理协议，明确了双方安全隐患排查中的职责。

桥梁上部结构的主要施工工序包括：①安装临时支座，②拆除临时支座；③安放永久支座；④架设T梁；⑤浇筑T梁接头混凝土；⑥现浇T梁湿接缝混凝土；⑦浇筑横隔板混凝土；⑧张拉二次预应力钢束。

【问题】

1.开展1号墩顶测量放样时，应控制哪两项指标？

2.图中A是什么临时设施？有何作用？

3.根据地质条件，宜选用何种类型钻机施工？

4.在双方签订的安全生产管理协议中，施工单位甲对事故隐患排查治理应负有哪些职责？

5.对背景中上部结构主要施工工序进行排序（用圆圈的数字表示）。

【参考答案】

1.控制两项指标是：墩顶坐标（或位置，或轴线，或偏位）和高程（或标高）。

2.A 为钢护筒，作用是起稳定孔壁（或防止坍孔）；保护孔口地面；固定桩孔位置；钻头导向。

3.宜选用冲击钻机（或冲抓钻机，或旋转钻机）。

4.包括统一协调（或全面负责，或连带责任，或沟通管理）；监督管理（或甲方发现乙方的安全问题，要求乙方改正）。

5.上部结构主要施工工序如下：①→④→⑦→⑥→⑤→⑧→③→② （或①→③→④→⑦→⑥→⑤→⑧→② ）。

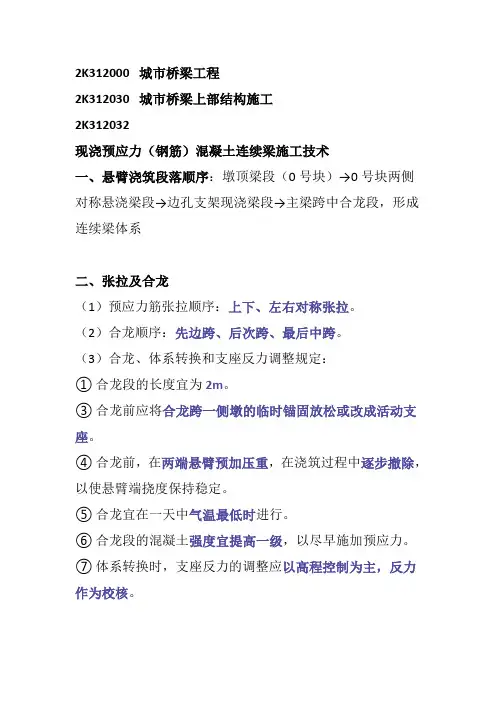

四、桥梁上部结构悬臂施工

（一）悬臂拼装施工

1.概述

优点：

（1

（2 （32.悬拼施工方法

0号块两侧的第一箱梁节段，是悬拼构件的基准梁段，一般采用湿接缝连接

（3）其他梁段拼装：采用胶接缝拼装，拼装施工程序包括：吊机就位→起吊梁段→定位试拼→检查并处理管道接头→移开梁段→穿临时预应力筋入孔→接缝面上涂胶接材料→正式定位、贴紧梁段→张拉临时预应力筋→放松起吊索→穿永久预应力筋→张拉预应力筋→下一梁段拼装。

4.预制梁块悬臂拼装时应注意的要点

（1）桥墩顶梁段及桥墩顶附近梁段施工时，可采用托架或膺架为支架就地浇筑混凝土。

（2

80%

）。

A.建桥周期较长

B.混凝土用量大

C.减少了悬拼成梁后混凝土的收缩和徐变

D.不利于整体施工的质量控制

【答案】C

【解析】悬臂拼装施工与悬浇施工具有相同的优点，不同之处在于悬拼以吊机将预制好的梁段逐段拼装。此外还具备以下优点：（1）梁体的预制可与桥梁下部构造施工同时进行，平行作业缩短了建桥周期。（2）预制梁的混凝土龄期比悬浇法的长，从而减少了悬拼成梁后混凝土的收缩和徐变。（3）预制场或工厂化的梁段预制生产利于整体施工的质量控制。

【例题8·单选】在悬臂拼装施工中，梁段预制采用长线法是因为其（）。

A.成桥后梁体线性较好

B.预制场地较小

C.混凝土浇筑时不需要移机

D.施工周期相对较长

【答案】A

【解析】长线法优点是由于台座固定可靠，成桥后梁体线性较好，缺点是占地较大，地基要求坚实，混凝土的浇筑和养护移动分散。
