YG669电连接器技术规格书
YG669系列电连接器一、物料简介该系列连接器为金属壳体，屏蔽效果好，可实现360°全屏蔽，体积小，特别适用于空间狭小的场合。
该系列产品为单芯大电流连接器，适配电缆为50mm²、70mm²屏蔽或非屏蔽电缆。
采用推拉式快速锁紧结构，具有二次锁紧功能，操作简易，连接可靠。
接触件具有防触电保护功能。
防错插：同时具备结构防误和视觉防误两种措施，结构上采用多键位防止错插设计，连接器外部通过不同颜色的配置实现视觉防错。
防护等级高，插头与插座配合后，防护等级达IP67如有特殊要求，请咨询四川永贵公司相关人员，我们将为你提供相关设计方案及技术规格书二、技术参数1、电气特性额定电流：220A（50mm²），270A（70mm²）额定电压：630 AC/DC耐电压：3000V AC接触电阻：≤0.2mΩ绝缘电阻：≥5000 MΩ（常态），≥500 MΩ（湿热）2、机械特性防护等级：IP67（头座对插）3、工作环境：工作温度：-40℃~+125℃湿度：≤80%（温度为40±2℃）三、型号命名方式插头：设计序列号:YG669插针：P接触件数量：1直插头: P 弯插头:PW 接触件端接形式,压接：Y 适用电缆截面积（单位：mm2）屏蔽:P防错插色带颜色：R：红、G：绿、B：蓝、H：黑、Y：黄防错插键位角度：W：45°、X：90°Y：135°、Z：180°插座：Φ8设计序列号:YG669插孔：S接触件数量：1插座: R接触件端接形式:压接：Y连接铜排连接：T 连接接线端子：D尾部端接形式描述：M8螺钉过孔：Φ8M8螺纹孔：M8防错插色带颜色：R：红、G：绿、B：蓝、H：黑、Y：黄防错插键位角度：W：45°、X：90°Y：135°、Z：180°屏蔽:P安装方式：法兰安装：F四、外形尺寸插头：插座。
接线端子规格书范文
接线端子规格书范文接线端子是一种电气连接器，用于将电线或导线安全地连接到电气设备或电路中。
它们在各种行业和应用中被广泛使用，包括电子、通信、汽车、工业自动化等。
接线端子的规格书提供了有关其设计、功能和性能的详细信息，以帮助用户选择和正确使用适合的接线端子。
一、接线端子的设计和构造1.材料：接线端子通常由塑料或金属制成，常用的材料有聚丙烯（PP）、尼龙、铜、铝等。
规格书应包含有关材料的详细描述、特性和适用环境条件。
2.尺寸：接线端子的尺寸和外形应与设备或电路的要求相匹配。
规格书中应提供精确的尺寸测量图，包括长度、宽度、高度等相关参数。
3.电气性能：接线端子的电气性能是关键指标。
规格书应包含有关电压、电流、电阻、绝缘等级等指标的详细描述和测试数据。
4.连接方式：接线端子的连接方式可以是螺纹、插拔、压接等。
规格书中应说明端子的连接方式以及所需的工具或设备。
5.安装方法：规格书应提供详细的安装方法和步骤，包括固定方式、焊接方式等。
此外，还应提供安装所需的附件和配件清单。
二、接线端子的功能和应用1.电气连接：接线端子主要用于电线或导线的连接，它们提供可靠的电气连接，确保良好的信号传输和电流传输。
2.绝缘保护：接线端子通常具有绝缘外壳，能够保护电线或导线免受外界环境的影响，防止电流泄露和触电。
3.标识和标记：规格书应包含有关接线端子的标识和标记方法，帮助用户正确识别和安装。
4.防护等级：接线端子通常具有不同的防护等级，用于适应不同的环境条件。
规格书应指定防护等级，并描述其适用范围和特性。
5.可靠性和耐久性：规格书应提供关于接线端子的可靠性和耐久性测试报告，包括振动、冲击、温度循环等方面的数据。
三、附加要求1.相关标准：规格书应指定接线端子符合的相关标准和规范，例如国际电工委员会（IEC）、美国国家电器制造商协会（NEMA）等。
2.认证和认可：规格书中应说明接线端子所获得的认证或认可，例如CE认证、UL认证等。

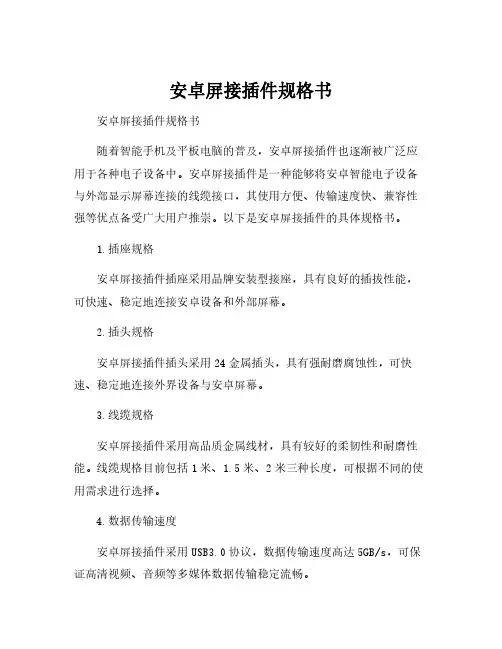

安卓屏接插件规格书

安卓屏接插件规格书
安卓屏接插件规格书
随着智能手机及平板电脑的普及，安卓屏接插件也逐渐被广泛应用于各种电子设备中。
安卓屏接插件是一种能够将安卓智能电子设备与外部显示屏幕连接的线缆接口，其使用方便、传输速度快、兼容性强等优点备受广大用户推崇。
以下是安卓屏接插件的具体规格书。
1.插座规格
安卓屏接插件插座采用品牌安装型接座，具有良好的插拔性能，可快速、稳定地连接安卓设备和外部屏幕。
2.插头规格
安卓屏接插件插头采用24金属插头，具有强耐磨腐蚀性，可快速、稳定地连接外界设备与安卓屏幕。
3.线缆规格
安卓屏接插件采用高品质金属线材，具有较好的柔韧性和耐磨性能。
线缆规格目前包括1米、1.5米、2米三种长度，可根据不同的使用需求进行选择。
4.数据传输速度
安卓屏接插件采用USB3.0协议，数据传输速度高达5GB/s，可保证高清视频、音频等多媒体数据传输稳定流畅。
5.兼容性能
安卓屏接插件兼容性强，可支持大部分安卓智能设备，包括华为、小米、三星等主流品牌。
同时，该接插件同样兼容多种显示屏幕、投影仪等外部设备，可为用户提供更加实用的连接选择。
6.使用方法
安卓屏接插件使用方便，用户只需将其插入安卓设备的USB接口，再将另一端连接外部显示屏幕即可。
使用过程中，请注意避免插拔不当、弯折、锐角弯折等情况，以保证接插件正常使用寿命。
综上所述，安卓屏接插件作为一种实用、高效的连接设备，越来越受用户喜爱。
同时，作为制造商，我们将不断优化产品质量、更新技术结构，为用户提供更加优质、便捷的使用体验。
接插件电子样本
连接电缆 / 电缆连接器
S
连接器尺寸
M8
08
M12
12
M23
23
芯数
3- 芯
3
4- 芯
4
5- 芯
5
11- 芯
B
19- 芯
J
连接头类型
母（插座）
F
公（插头）
M
电缆材料
电缆
无
PVC
V
PUR
U
TPE-S
A
电缆引出端
直头
G
弯头
W
电缆长度
无电缆
000
2 m （标配）
020
5m
050
10 m
100
电缆引出端
直头
尺寸 M12 M12 M12 M12 M12 M12 M12 M12 M12 M12 M12 M12 UNF1/2" UNF1/2" UNF1/2" UNF1/2" UNF1/2" UNF1/2"
插口
针脚 5芯 5芯 5芯 5芯 5芯 5芯 4芯 4芯 4芯 4芯 4芯 4芯 4芯 4芯 4芯 4芯 4芯 4芯
G
弯头
W
连接头类型
公（插头）
M
母（插座）
F
连接器尺寸
M8
08
M12
12
M23
23
连接器类型
常规
N
快速锁
Q
电缆 Φ4.0 - 5.1 mm
1
绞线 0.14-0.34 mm 2
2
电缆 Φ5.5 - 8.0 mm
3
应用
常规
N
食品
L
射频识别系统
元器件选型手册(接插件部分)-1
元器件选型手册(接插件部分)-1work Information Technology Company.2020YEAR元器件选型手册(接插件部分)浙江正泰仪器仪表有限责任公司目录前言 (2)一、普通单双排插针 (3)二、普通单双排插座 (4)三、其他插针插座 (5)3.1蜈蚣插座 (5)3.2圆孔插座 (6)3.3DIP芯片插座 (6)3.4弯针 (7)四、线对板连接器 (8)4.1单排针座连接器 (8)4.2简牛针座 (11)4.3牛角针座 (11)五、USB接口 (13)六、天线及连接线 (14)七、其他类型接插件 (16)7.1FPC连接器 (16)7.2凤凰端子 (16)7.3PS2插座 (16)7.4DF12系列连接器 (17)7.5RJ45模块化插孔 (18)7.6IC卡座 (18)7.7SIM卡座 (18)前言1.范围本手册对公司目前使用的接插件进行了分类，对接插件的描述进行了定义。
本手册仅用于公司产品设计选型时参考。
2.注意事项➢本手册中部分物料因在规定的字符条件下无法描述清楚，故采用出图纸的方式，使用时，可以在PLM系统上直接查看或者下载。
➢本手册中物料描述的尺寸均未标明公差，如实际使用时对尺寸要求很高，请联系厂家出具规格承认书，或者参考GB/T 1804-2000。
➢所有物料的SAP描述均不能超过40个字符(包括空格)。
一、普通单双排插针1.1SAP描述规范双排单塑插针 2.54mm,2*14P,隔两排抽两排,针长16.5,深圳联颖①名称②脚间距③引脚数④（类型）⑤针尺寸⑥品牌①名称：单排单塑插针、双排单塑插针、单排双塑插针、双排双塑插针；②脚间距：一般为2.54mm或2mm；③引脚数：排数*单排引脚数；④（类型）：如抽针，个别针加长等情况的说明，无特殊的可不写；⑤针尺寸：针长表示针两头之间的长度。
若PC=3mm默认不写，此时单塑插针，只需要写出针长；双塑插针，则需要写明针长和PA面长度；a1.2典型示例描述单排单塑插针 2.54mm,1*17P,PC=5,针长11.5,尤提乐对照图描述双排单塑插针 2.54mm,2*16P,针长18,尤提乐对照图描述单排双塑插针 2.54mm,1*4P,针长15.5,PA=PC=3,深圳联颖对照图描述双排双塑插针 2.54mm,2*15P,针长27,PA=9,尤提乐a PC面为针插入PCB的一端，PA面为远离PCB的一端。
09062483203规格书
***********规格书
***********规格书简介如下：
该产品是一款电子元器件，属于连接器、互连器件类别，特别适用于家庭背板连接器，符合DIN 41612系列标准。
其主要特性包括接头类型为母引脚，具有48个针脚的电源接口，间距为0.200"（即5.08mm）。
此外，该产品的触点材料采用铜合金，具有优良的导电性能。
在额定电流6A、额定电压125V交流的条件下，该产品能稳定工作。
以下是***********规格书的相关信息：
型号：***********
类别：连接器，互连器件，家庭背板连接器，DIN 41612系列
包装：散装
连接器类型：接头，母引脚
针脚数：48（电源）
间距：0.200"（5.08mm）
触点材料：铜合金
额定电流：6A
额定电压：125V交流
以上信息可能并不完整，建议访问电子元器件相关网站或咨询相关厂商，以获取更详细、准确的规格书信息。
同时，请注意选择正规渠道购买电子元器件，以确保产品质量和售后服务。
接插件技术规范
编号：（由标准化人员填写）接插件技术规范发布日期：（由标准化人员填写）编写部门：电子工程室编写人：**修订次日期修订内容描述1 范围本标准规定了汽车电器件使用的接插件的技术要求及试验方法。
本标准适用于汽车用接插件。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 252 轻柴油GB 484 车用汽油GB 11118.1 矿物油和合成烃型液压油GB/T 11121 汽油机油JT 225 汽车发动机冷却液安全使用技术条件QC/T 417.1-2001 车用电线束插接器第一部分定义、试验方法和一般性能要求QC/T 417.3-2001 单线片式插接件的尺寸和特殊要求QC/T 417.4-2001 多线片式插接件的尺寸和特殊要求QC/T 417.5-2001 用于单线和多线插接器的圆柱式插接件的尺寸和特殊要求DIN 40 046 第 11 部分通信工程电子元件和设备的气候环境和机械测试；测试 K：腐蚀性空气环境3 术语3.1电线附件电线和插头或插座之间持久的连接物，例如：压接、绝缘替代、焊接等。
3.2接插件插头和插座的统称。
3.3插头插入插座可完成电气连接的接插件（公端子），外形类似针状。
(见图1)3.4插座接受插头形成电子连接的插接件（母端子），外形类似钳状。
（见图2）3.5锁定插座具有自锁和人工解锁功能并吻合于插头上的孔或凹座的插座。
3.6锁销吻合于插头上的孔或凹座，继而锁定插头的插座凸出部分。
3.7二次锁紧插接器有两处锁止结构将其插头或插座锁定在护套内。
3.8插接器把一个或多个端子通过塑壳和辅件连接起来的组装品，完成电气连接的功能。
3.9可拆卸连接两个配合的接插件连接（见图3）。
3.10多线连接两个配合的插接器和多对插头和插座的连接（见图4）。
3.11不可拆卸连接（压接连接）可使用机器或手动钳在插头或插座与导线之间通过压接进行不可拆卸的无焊电气连接。
XH规格书
Appearance Contact
No Damage 40m∩
Resistance MAX
Discontinuity 1u sec
不连续性
MAX
3-3-5
Heat
85±3℃,96hours
Appearance No
Resistance
耐热测试
(based upon JIS C5402 7.8) 时间 96 小时，温度 85±3℃
CUS TOMER NO：
样品提供（SAMPLE PROVIDE）
工程（ENGINEER）
业务（SALES）
核准（APPOVAL）
客户承认（CUSTOMER APPOVAL）
工程（ENGINEER）
品管（QC）
核准（APPOVAL）
备注（NOTE）：
津达电子有限公司
JIN DA ELECTRONIC CO.；LTD
TEL：86-0577-62322208 FAX：86-0577-62311920
XH SERIES
内容：此规格书适用于：XH 条形连接器。
Scope: This specification covers the XH Bar Connectors series.
Index:
Page
1. 产品名称及料号/Product name and part number
4
3-3-11.焊热性测试/Resistance to soldering heat
4
4. 产品规格尺寸及材质/Product shape, dimensions and materials
4
Note:以上测试视公司之测试条件/能力而定。
FILE NO ECR/N NO
电子接插件技术规格书
接插件技术规格书目录1 目的和适用范围 (1)1.1目的 (1)1.2适用范围 (1)2 引用和参考的相关标准 (1)3 职责 (2)4 定义 (2)5 要求 (2)5.1一般要求 (2)5.2电气要求 (3)5.3环境实验要求 (4)5.4安全要求测试 (6)5.5包装、运输、贮存 (6)5.6质量与可靠性 (7)5.7其它要求 (7)6 对供应商的要求 (7)6.1规范接收 (7)6.2提供资料和数据 (7)6.3产品更改 (7)6.4质量控制要求 (7)6.5供应商承诺 (7)7 资格认证 (7)7.1样本 (7)7.2样本试验 (8)7.3资格认证试验 (8)8 重要说明 (8)9 相关附件、文件、记录 (8)9.1附件 (8)9.2文件 (8)9.3记录 (8)1 目的和适用范围1.1 目的物料技术规格书是描述公司外购或外协物料的受控性文件，是公司物料规范化管理的基石。
其作用为：·供应厂商进行产品设计、生产和检验的依据·质量部门验货、退货的依据·采购部进行采购的依据·对供应厂商产品质量进行技术认证的依据·研发部门选用物料的依据本技术规格书的目的是让供应厂商了解公司对该物料在质量及其可靠性方面的要求，只有质量和可靠性两方面都100％达到要求的物料才被接受。
公司有权取消不合格产品供应商的资格，有权在必要时修改本技术规范的有关内容，届时供应商会提前收到有关更改通知并给予适当的时间来做相应的更改。
1.2 适用范围本规格书适用于供应厂商进行接插件设计、生产以及检验，指导质量部对供应厂商提供的接插件进行技术认证及进货检验，指导采购部采购合格产品，研发部在设计新产品选用合格物料。
2 引用和参考的相关标准MIL-STD-1344A 电子连接器测试方法MIL-STD-202F 电子零件测试方法EIA364 电子零件测试方法JIS C 0051 电子零件测试方法MIL-G-45204C 镀金规格IEC-512-3 IEC电流测试标准QQ-N-290A 镀镍规格MIL-P-81728A 镀锡铅规格MIL-T-10727B 镀锡规格UL498 UL安规要求标准EN/ISO5961 总铅和总镉含量测定EN1122 总铅和总镉含量测定EN13346 重金属含量测定EPA3052 总铅和总镉含量测定3 职责供货商负责根据规格书提供合乎规格及质量的产品，并进行相应质量评定试验，进货检验单位负责根据进货检验规范对产品进行接收与否的判定。
接插件技术规范
编号：（由标准化人员填写）接插件技术规范发布日期：（由标准化人员填写）编写部门：电子工程室编写人：**修订次日期修订内容描述1 范围本标准规定了汽车电器件使用的接插件的技术要求及试验方法。
本标准适用于汽车用接插件。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 252 轻柴油GB 484 车用汽油GB 11118.1 矿物油和合成烃型液压油GB/T 11121 汽油机油JT 225 汽车发动机冷却液安全使用技术条件QC/T 417.1-2001 车用电线束插接器第一部分定义、试验方法和一般性能要求QC/T 417.3-2001 单线片式插接件的尺寸和特殊要求QC/T 417.4-2001 多线片式插接件的尺寸和特殊要求QC/T 417.5-2001 用于单线和多线插接器的圆柱式插接件的尺寸和特殊要求DIN 40 046 第 11 部分通信工程电子元件和设备的气候环境和机械测试；测试 K：腐蚀性空气环境3 术语3.1电线附件电线和插头或插座之间持久的连接物，例如：压接、绝缘替代、焊接等。
3.2接插件插头和插座的统称。
3.3插头插入插座可完成电气连接的接插件（公端子），外形类似针状。
(见图1)3.4插座接受插头形成电子连接的插接件（母端子），外形类似钳状。
（见图2）3.5锁定插座具有自锁和人工解锁功能并吻合于插头上的孔或凹座的插座。
3.6锁销吻合于插头上的孔或凹座，继而锁定插头的插座凸出部分。
3.7二次锁紧插接器有两处锁止结构将其插头或插座锁定在护套内。
3.8插接器把一个或多个端子通过塑壳和辅件连接起来的组装品，完成电气连接的功能。
3.9可拆卸连接两个配合的接插件连接（见图3）。
3.10多线连接两个配合的插接器和多对插头和插座的连接（见图4）。
3.11不可拆卸连接（压接连接）可使用机器或手动钳在插头或插座与导线之间通过压接进行不可拆卸的无焊电气连接。
连接器类产品规格书样板
产品规格书样板PRODUCT SPECIFICATION TITLE:PART NO:REVISION:P/N: REVISION:RELEASE DATE:PREPARED:CHECKED: APPROVED:REVISION HISTORY:1.0. SCOPEThis product specification covers performance, tests and quality requirements for When tests areperformed on subject product line, procedures specified in Figure 1 shall be used. All inspections shall be performed using the applicable product drawing.2.0. APPLICABLE DOCUMENTSP/N: REVISION:RELEASE DATE:PREPARED:CHECKED: APPROVED:The following documents form a part of this specification to the extent specified herein. Unless otherwise specified, the latest edition of the document applies. In the event of conflict between the requirements of the specification and the product drawing, the product drawing shall take precedence. In the event ofconflict between the requirements of this specification and the referenced documents, this specificationshall take precedence.2.1. APPLICABLE DOCUMENTS AND SPECIFICATIONSEIA-364SS-00259.3.0.REQUIREMENTS3.1. Standard atmospheric condition:Unless otherwise specified, the standard range of atmospheric condition for marking, measurement and tests is as follows:Ambient temperature:Relative humidity:Air pressure:3.2. Temperature:Operating:Storage:3.3. RatingsVoltage:Current:3.4. DimensionSee applicable product drawing3.5. Material, plating and markings3.5.1. Housing Dielectric Material:Polymer type: High Temp PlasticColor: BLACKUL94 flammability rating: UL94-V03.5.2. Contact Material /PlatingBase metal alloy:Contact surface condition:Contact surface plating material:Underplate material:P/N: REVISION:RELEASE DATE: PREPARED:CHECKED: APPROVED:Solder tail plating material:4.0. Performance and Test DescriptionProduct is designed to meet the electrical, mechanical and environmental performance requirementsspecified in Future 1. Unless otherwise specified, all tests shall be performed at ambient environmental conditions per EIA-364P/N: REVISION:RELEASE DATE: PREPARED:CHECKED: APPROVED:P/N: REVISION:RELEASE DATE:PREPARED:CHECKED: APPROVED:Figure-1(a).Shall meet visual requirements show no physical damage and shall meet requirements of additional tests asspecified in Test Sequence in Figure-2.P/N: REVISION:RELEASE DATE: PREPARED:CHECKED: APPROVED:Figure-2P/N: REVISION:RELEASE DATE:PREPARED:CHECKED: APPROVED:6.0. Environment Protection6.1. For this part, a ban is placed on the use of the materials that include the substances specified inSS-00259 PART 1. Refer to the SS-00259 PART 1 for the details of use prohibition parts orexclusion items.(1) Cadmium and its compounds(2) Lead and its compounds Mercury and its inorganic compounds(4) Hexavalent chromium compoundsPoly chlorinated biphenyls (PCB) Poly chlorinatedterphenyls(PCT) Poly chlorinated naphthalenes (PCN)(8) Chlorinated paraffins(CP)(9) Other chlorinated organic compounds Polybrominated biphenyls(PBB)(11) Polybromo diphenyl ethers(PBDE)(12) Other brominated organic compounds(13) Organo tin compounds (Tri butyl tin/Tri phenyl tin)(TBT/TPT) Asbestos(15) Formaldehyde(16) Poli vinyl chloride and poli vinyl chloride blends (PVC) Specific Azo compounds (The human bodycontact portion of the product made on theassumption that a human body was touched continuously)(18) Fluoro hydro carbon(FHC)and hydrofluorocarbon(PFC)6.2. In the process which manufactures this part, a ban is placed on the use of the substancesspecified in SS-00259 PART 16.2.1. Ozone depleting substances (ODS)Specific Freon: CFC-11,12,13,111,112,113,114,115211,212,213,214,215,216,2171. 1. 1-trichloroethaneCarbon tetrachlorideHalon – 1211,1301,2402Methyl bromide6.2.2. Chlorined organic solvent6.3. For this part, a ban is placed on the use of the materials that emits formaldehyde exceeding theconcentration specified in SS-00259 Part-1*.6.4. In order to guarantee having satisfied the 1.2.3rd clause, submit a certificate of non-use at thetime of part approval.SS-00259 Part1:P/N: REVISION:RELEASE DATE:PREPARED:CHECKED: APPROVED:MANAGEMENT REGULATIONS FOR THE RESTRICTIVELY-USED SUBSTANCES INCLUDED IN PARTS AND DEVICES。
产品规格书 1.0 连接器规格书说明书
制 订Edit审 核Check批 准ApprovalPage 1 of 7NO.: PS0020顾客产品名称型号Client Product Name: 产品名称型号Product Name: 1.0连接器 产品编码Part Number: 规格书版本号Version Number: 0产品规格书PRODUCT SPECIFICATION编号Serial numberPS0020 版本号Version Number产品名称Product Name 1.0连接器产品规格书Product Specification产品编码Part Number1 适用范围Scope本产品规格书适用于乐清市杰渝电子有限公司生产的1.0电子连接器。
This product specification covers the requirements for. 1.0 connector, which is designed and manufactured by YUEQING JIEYU ELECTRONICS Co.,LTD.2 相关标准Related Standards以下参考文件是本规格书的一个组成部份。
若本规格书中的要求与产品图纸发生冲突，则产品图中的要求为优先；若本规格书中的要求与参考文件中的要求冲突，则本规格书为优先。
The following documents form a part of this specification. In the event of conflict between the requirements of this specification and the product drawing, the product drawing shall take precedence. In the event of conflict between the requirements of this specification and the referenced documents, this specification shall take precedence.GB/T 2421 电工电子产品环境试验T esting method for Environmental of Electrical ConnectorsGB/T 2423 电工电子产品环境试验T esting method for Environmental of Electrical ConnectorsGB 2424电工电子产品基本环境试验规程T esting method for Environmental of Electrical ConnectorsGB/T 5095电子设备用机电元件基本试验规程及测量方法T esting procedure/method for components of electric equipment3 产品简图&PCB布线图Product Drawing & PCB Lay out19.0 20.35 18.0 19.35 17.0 18.35 16.0 17.35 15.0 16.35磷铜镀锡Tin/platedQuantity材料Material备注Remark编号Serial numberPS0020 版本号Version Number产品名称Product Name 1.0连接器产品规格书Product Specification产品编码Part Number5 产品性能Performance5.1机械性能Mechanical序号No.项目Item 测试条件Test Condition 规格Requirement5.1.1外观Appearance目测Checking by eye视力：1.0以上Eyesight: > 1.0照明：（200～300）lxLamp: （200～300）lx目测距离：（0.3～0.5）mSpace: （0.3～0.5）m1塑料件表面应无明显疤痕、凹陷、开裂及影响使用的变形。
接插件通用技术规范
接插件通用技术规范（自发布日起试行1个月）XX集团洗衣机事业部接插件通用技术规范1 范围本标准规定了接插件的术语和定义、技术要求、试验方法、检验规则、包装、标志、运输和贮存等。
本标准适用于交流额定电压不超过l000V，频率不超过1000Hz，或其直流额定电压不超过500V的扁形快速接插件，这种接插件由插片和与之配套的插套组成，是作为设备或元件的装入式部件或整体式部件或作为独立单元在电气上连接铜导线的，其插片标称宽度为2.8mm、4.8mm、6.3mm（0.110in，0.187 in、0.250 in），厚度公差为标称厚度0.5±0.02mm，0.8±0.02mm。
其所连接的铜导线可以是横截面积不超过4mm2 (AWG线规号码不小于10)的软导线或硬的绞股导线，也可以是横截面积不超过2.5 mm2(AWG 线规号码不小于14)的单芯硬导线。
本标准同时适用于塑壳扁形端子，这种塑壳端头由一个塑壳插片和一个与之配套的塑壳插套组成，是作为设备或元件的装入式部件或整体式部件，其塑壳插片标称型号为1孔、2孔、3孔、6孔、8孔、9孔等。
本标准适用于美的集团洗衣机事业部。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 191 包装储运图示标志（eqv ISO 780）GB/T 191 包装储运图示标志（eqv ISO 780:1997）GB/T 2421.1 电工电子产品环境试验概述和指南GB 2423.3 电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法GB 2423.10 环境试验第2-6部分：试验试验Fc：振动（正弦）(idt IEC 68-2-6)GB 2423.17 环境试验规程第2-11部分：试验试验Ka：盐雾(idt IEC 68-2-11)GB 2423.22 环境试验规程第2-14部分：试验试验N：温度变化(idt IEC 68-2-14)GB 2828.1 计数抽样检验程序第一部分按接收质量限（AQL）检索的逐批检验抽样计划GB 2829 周期检验计数抽样程序及表（适用于过程稳定性的检验）GB/T 4210 电工术语电子设备用机电元件GB 4706.1 家用和类似用途电器的安全第一部分通用要求（eqv IEC 355-1）GB/T5095.1 电子设备用机电元件基本试验规程及测量方法第1部分：总则GB/T 5095.2 电子设备用机电元件。
接插件型号规格尺寸
接插件型号规格尺寸
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
接插件也称连接器，它是实现电路器件、部件或组件之间可拆卸连接的最基本的机械式电气连接器件。
常用的接插件包括各种插头（插件）、插座（接件）与接线端子等，其主要功能是传输信号和电流，并可控制所连接电路的通或断。
接插件种类很多，外形各异，应用十分广泛，其性能好坏直接关系和影响到整个电路系统的正常工作。
下面仅对最常用的接插件进行介绍。
主要参数
接插件种类很多，功能不一，反映产品性能的参数项有时并不完全相同。
但下面的基本参数项具有共性，使用者必须掌握。
①额定电压。
指在长期安全工作的前提下，接插件所允许接入的最高电压。
②额定电流。
指在长期安全工作的前提下，接插件所允许通过的最大电流。
③接触电阻。
指接插件在接通状态（如插头插入插座内）时，各“接触对”电极之间所存在的电阻值。
常用接插件的接触电阻值一般在0.030Ω( 30mΩ)以下，此值越小越好。
④绝缘电阻。
指接插件各电极之间及各电极与外壳之间所具有的最低电阻值。
一般绝缘电阻值应在50MΩ以上，此值越大越好。
⑤分离力（拔出力）。
指插头或插针拔出插座或插孔时，所需要克服的摩擦力，此参数表示接触极之间的压力大小，一般压力越大，可靠性也越高。
产品规格书（1419-R）
电连接器产品规格书通茂型号：YLH16R1419K32（φ11）/ YLH10R1419J 产品名称：圆形电连接器版 次：1.0● 产品名称：圆形电连接器● 产品型号：YLH16R1419K32（Φ11）（插头） / YLH10R1419J（插座）● 产品概述：▲电连接器包括一个直式插头和一个法兰安装插座，插座装19件20＃焊接插针，插头则装19件20＃焊接插孔。
▲插头和插座采用卡口快速连接，头座壳体上五键导向定位，使接触件准确插合。
▲连接器插配后，头座插合面以及尾部电缆部分均用橡胶体密封，具备IP67防水等级。
▲可提供环保产品。
● 材料及表面处理▲外壳：铝合金 ，黑色阳极氧化；▲接触件：铜合金，镀金0.3µm；▲绝缘体：耐漏电改性聚酯模塑料。
● 相关技术条件：▲工作温度： -55℃～+125℃；▲相对湿度： 90％～95％（40±2℃）；▲工作气压：4.39KPa～101.33KPa；▲盐雾：5％NaCl雾气中96h；▲密封性： 插座：压差1.01×105 Pa,历时1min无气泡泄漏；头座插合：1m水深2h不渗水；▲振动 ：10Hz～2000Hz ，196m/s2，瞬断≤1µs；▲冲击 ：980m/s2，瞬断≤1µs；▲机械寿命：500次；▲绝缘电阻：常态下5000MΩ；▲工作电流: 7.5A；▲接触电阻: 5mΩ；▲工作电压和耐电压（海平面）工作电压：600V；耐电压：1500V；● 附图如下：（未注公差按照：GB/T 1804-m）插头：插座及建议安装开孔尺寸：孔位排列图（从插合面看插针绝缘体）：● 使用说明1. 适配导线2. 防水盖配用插头或插座未使用时，可以使用防水盖将产品的插配端密封起来，防止灰尘及水进入内部。
1)插头防水盖型号：YL-3180-14R3）说明：如果需要，请按型号单独采购。
3. 尾部附件该电连接器配用的尾部附件为直式电缆密封夹线式尾部附件，具有防水、抗拉、保护电缆作用。
电子产品规格书 连接器
料号
产品规格书
本产品规格书包含了产品的性能产品的品质条件保证
4. 额定要求
A. 额定电压最大直流50伏
B. 电流信号开关接触电流最大直流1安培,
C. 工作温度范围 -25＋８５
E. 工作湿度范围 10%
95%
5. 性能测试要求和程序
以下包含产品性能测试所要求的电器性能环境要求等, 被标注(*) 的项目将完全被测试,而没有其它未标注项目只有被要求时才会被测试
测试项目要求测试条件参考标准
项
目
*A 接触电阻不大于100m
5.3环境测试:
项目
测试项目
要求
测试条件
参考标准
H 振动试验
(1) 振动中一微秒不连续导通
(2) 外观检验无损坏
10-500Hz, 10克力, 每个垂直面振动2小时
EIA-364-28 Test Condition II
K 湿度试验
(1) 外观检验无损坏 (2) 绝缘电阻不小于: 1000M 3
»ð»¨ÏÖÏó
25 at
90
5.4 测试次序组:
测试项目组1 组2 组3 组4 组5 组6
A 接触电阻2,4 1,5 1,3 1,6
B 耐压测试2,5
C 绝缘电阻1,4 2,5
E 端子接触力2,4
F 耐久性试验 3
G 端子保持力 1
H 振动试验 2
K 湿度试验 3
I
卡插入力 1
卡拔出力 5
L 温度循环 3
P 可焊性试验 4 样品数量 2 2 2 2 2 2。
XXC103电连接器规格书-鑫喜
4
－－
1
XXC103-EV-P4ZA插座 XX103-02-00-00A
4
焊接,面板前安装
XXC103-EV-S4TB插头 XX103-01-00-00B 2
XXC103-EV-P4ZB插座 XX103-02-00-00B
4
－－
4
焊接,面板前安装
XXC103-EV-S6TC 插头 XX103-01-00-00C
-3-
浙江鑫喜电子科技有限公司
Zhejiang Xin Xi Electronic Technology Co,Ltd. 2.环保信息(RoHS)：RoHS 3.安规信息：无强制要求 4.工艺使用：
a、插头端接形式：压接 b、插座端接方式：压接
5.说明(Remark)：由于压接接线方式等特殊，推荐由我司制作线缆。 五)包装储存：
-2-
浙江鑫喜电子科技有限公司
Zhejiang Xin Xi Electronic Technology Co,Ltd. 二)最大外形尺寸(Max Figure Size)：见第六项内容 三)技术参数(Technical Data)：
1.电气特性(Electric Characteristic)：
1.包装规范：采用专用盒进行包装。 2.存储要求：
包装成箱的产品，应在环境温度-10℃---+40℃，相对湿度 80%以下，周围空气中无酸性，碱性或 其它腐蚀性气体的库房里贮存。
-4-
六)图形：
序号
A
1
105
2
100
浙江鑫喜电子科技有限公司
Zhejiang Xin Xi Electronic Technology Co,Ltd.
10
E6212_规格书-V1.0
E6212.1规格书文件编号:VS_09121101编制： Tobit审核： Michael批准： Allan版本：V1.0日期： 2009.12.11深圳视景电子有限公司地址: 深圳市福田区福民路知本大厦9ETEL: +86-755-83042782 83042783FAX: +86-755-83042786目 录页码 内容1 封面2 目录2 版本记录3 性能简介3 外观图4 接口定义7 结构尺寸7 注意事项版本记录版本 日期 页码 描述 V1.0 2009.12.11 All 第一版性能简介支持FULL HD 120Hz 高清屏转接，2路LVDS 输入，4路LVDS 输出，可将低场频50/60Hz 信号转换为100/120Hz 倍频信号，利用MEMC 技术，从而降低图像残影，提高动态清晰度，使运动画面更加清晰流畅。
外观图接口功能介绍序号 功能描述1 A,B组信号输出及电源接口2 C,D 组信号输出接口3 LVDS 信号输入及电源接口4 ISP 接口接口定义所有接插件默认方脚焊盘为1脚。
引脚定义可参见PCB 上丝印。
CON18(2X20pin/2.0)：液晶屏LVDS数据线接口脚位号名称说明1 GND 地2 GND 地奇线对0 正端3 RXO0+ LVDS4 RXO0- LVDS奇线对0 负端奇线对1 正端5 RXO1+ LVDS奇线对1 负端6 RXO1- LVDS奇线对2 正端7 RXO2+ LVDS奇线对2 负端8 RXO2- LVDS奇线对时钟正端9 RXOC+ LVDS10 RXOC- LVDS奇线对时钟负端奇线对3 正端11 RXO3+ LVDS奇线对3 负端12 RXO3- LVDS奇线对4 正端13 RXO4+ LVDS奇线对4 负端14 RXO4- LVDS15 GND 地16 GND 地偶线对0 正端17 RXE0+ LVDS偶线对0 负端18 RXE0- LVDS偶线对1 正端19 RXE1+ LVDS偶线对1 负端20 RXE1- LVDS21 RXE2+ LVDS偶线对2 正端偶线对2 负端22 RXE2- LVDS偶线对时钟正端23 RXEC+ LVDS偶线对时钟负端24 RXEC- LVDS偶线对3 正端25 RXE3+ LVDS偶线对3 负端26 RXE3- LVDS偶线对4 正端27 RXE4+ LVDS偶线对4 负端28 RXE4- LVDS29 GND 地30 GND 地31 VCC 电源32 VCC 电源33 VCC 电源34 VCC 电源35 SDA SDA36 SCL SCL37 NC NC38 NC NC39 NC NC40 NC NCCON9(2X17pin/2.0)：A,B组信号输出接口脚位号名称说明1 GND 地2 GND 地3 A0P A组对0 正端4 A0M A组对0 负端5 A1P A组对1 正端6 A1M A组对1 负端7 A2P A组对2 正端8 A2M A组对2 负端9 ACKP A组对时钟正端10 ACKM A组对时钟负端11 A3P A组对3 正端12 A3M A组对3 负端13 A4P A组对4 正端14 A4M A组对4 负端15 GND 地16 GND 地17 B0P B组对0 正端18 B0M B组对0 负端19 B1P B组对1 正端20 B1M B组对1 负端21 B2P B组对2 正端22 B2M B组对2 负端23 BCKP B组对时钟正端24 BCKM B组对时钟负端25 B3P B组对3 正端26 B3M B组对3 负端27 B4P B组对4 正端28 B4M B组对4 负端29 GND 地30 GND 地31 VCC 电源32 VCC 电源33 VCC 电源34 VCC 电源CON13 (2X15pin/2.0)：C,D组信号输出接口序号名称说明1 GND 地2 GND 地3 C0P C组对0 正端4 C0M C组对0 负端5 C1P C组对1 正端6 C1M C组对1 负端7 C2P C组对2 正端8 C2M C组对2 负端9 CCKP C组对时钟正端10 CCKM C组对时钟负端11 C3P C组对3 正端12 C3M C组对3 负端13 C4P C组对4 正端14 C4M C组对4 负端15 GND 地16 GND 地17 D0P D组对0 正端18 D0M D组对0 负端19 D1P D组对1 正端20 D1M D组对1 负端21 D2P D组对2 正端22 D2M D组对2 负端23 DCKP D组对时钟正端24 DCKM D组对时钟负端25 D3P D组对3 正端26 D3M D组对3 负端27 D4P D组对4 正端28 D4M D组对4 负端29 GND 地30 GND 地CON39 (4pin-2.0)：ISP接口1 VCC 电源2 GND 地3 SCL SCL4 SDA SDA结构尺寸使用要求◆ 相对湿度 ≤80%◆ 存储温度 -10～+60℃◆ 使用温度 -10～+40℃◆ 整机装配和运输过程注意防静电处理◆ 整机装配时不要使板卡变形或扭曲。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接插件技术规格书目录1 目的和适用范围 (1)1.1目的 (1)1.2适用范围 (1)2 引用和参考的相关标准 (1)3 职责 (2)4 定义 (2)5 要求 (2)5.1一般要求 (2)5.2电气要求 (3)5.3环境实验要求 (4)5.4安全要求测试 (6)5.5包装、运输、贮存 (6)5.6质量与可靠性 (7)5.7其它要求 (7)6 对供应商的要求 (7)6.1规范接收 (7)6.2提供资料和数据 (7)6.3产品更改 (7)6.4质量控制要求 (7)6.5供应商承诺 (7)7 资格认证 (7)7.1样本 (7)7.2样本试验 (8)7.3资格认证试验 (8)8 重要说明 (8)9 相关附件、文件、记录 (8)9.1附件 (8)9.2文件 (8)9.3记录 (8)1 目的和适用范围1.1 目的物料技术规格书是描述公司外购或外协物料的受控性文件，是公司物料规范化管理的基石。
其作用为：·供应厂商进行产品设计、生产和检验的依据·质量部门验货、退货的依据·采购部进行采购的依据·对供应厂商产品质量进行技术认证的依据·研发部门选用物料的依据本技术规格书的目的是让供应厂商了解公司对该物料在质量及其可靠性方面的要求，只有质量和可靠性两方面都100％达到要求的物料才被接受。
公司有权取消不合格产品供应商的资格，有权在必要时修改本技术规范的有关内容，届时供应商会提前收到有关更改通知并给予适当的时间来做相应的更改。
1.2 适用范围本规格书适用于供应厂商进行接插件设计、生产以及检验，指导质量部对供应厂商提供的接插件进行技术认证及进货检验，指导采购部采购合格产品，研发部在设计新产品选用合格物料。
2 引用和参考的相关标准MIL-STD-1344A 电子连接器测试方法MIL-STD-202F 电子零件测试方法EIA364 电子零件测试方法JIS C 0051 电子零件测试方法MIL-G-45204C 镀金规格IEC-512-3 IEC电流测试标准QQ-N-290A 镀镍规格MIL-P-81728A 镀锡铅规格MIL-T-10727B 镀锡规格UL498 UL安规要求标准EN/ISO5961 总铅和总镉含量测定EN1122 总铅和总镉含量测定EN13346 重金属含量测定EPA3052 总铅和总镉含量测定3 职责供货商负责根据规格书提供合乎规格及质量的产品，并进行相应质量评定试验，进货检验单位负责根据进货检验规范对产品进行接收与否的判定。
4 定义无。
5 要求5.1 一般要求5.1.1 材质要求导体：黄铜镀镍（参见QQ-N-290A镀镍规格）导体：黄铜镀锡铅（参见MIL-P-81728A镀锡铅规格）导体：黄铜镀锡（参见MIL-T-10727B镀锡规格）5.1.2 外观尺寸要求按规格图所注控制尺寸，所有尺寸要求在规定的范围之内。
（见厂家规格书）5.1.2.1 尺寸整体尺寸：见厂家规格书，公差0.1 mm。
插针尺寸：见厂家规格书，公差范围0.05mm。
5.1.2.2 重量重量应在要求规定范围之内。
(见厂家规格书)5.1.2.3 外观要求5.1.3 标识要求标识上应有制造公司名称或商标、生产批号、产品型号，标识要牢固、清晰，查看方便。
5.1.4 使用环境要求5.2 电气要求5.2.1 测试环境工作温度： -55℃～85℃相对湿度： 5%RH～95%RH大气压：86kPa～106kPa5.2.2 接触阻抗固定在外壳里的端子连接到一个封闭的回路中，测试电流10mA,电压20mV MAX。
阻抗应≤20mΩ。
5.2.3 绝缘阻抗样品端子之间和端子与接地之间的电阻，条件500VDC阻抗应≥5000MΩ5.2.4 耐电压样品端子之间和端子与接地之间的电压，承受电压500VDC，时间1分钟，漏电流不大于0.5mA。
5.2.5 端子保持力轴向力以(25+/-3mm)每分的速度从塑胶本体中拔出端子，保持力应≥5.88N/Pin。
5.3 环境实验要求5.3.1 可焊性产品可焊性符合MIL-STD-202F标准规定的相关要求，表面不得有污染物。
5.3.2 耐焊接热试验方法:将样品接插件放入(255±5)℃的烘箱内两分钟；样品不损坏。
5.3.2.1 波峰焊能承受三个周期，每个周期包括预热、焊接、冷却三个连续的阶段完成的波峰焊。
5.3.2.2 预热温度增加不超过6℃/秒。
5.3.2.3 焊接波峰焊温度:可承受预热温度（150－170）℃时间60秒和最高温度260℃时间10秒。
5.3.3 冷却冷却速度能承受6℃/秒。
5.3.4 寿命测试试验试验目的:验证样品的使用寿命所用仪器：毫欧表试验步骤：（1）将样品与配套产品进行插拔500次。
（2）插拔结束后测试接触阻抗应≤50mΩ5.3.5 低频正弦振动试验目的: 验证样品在使用过程中受到振动冲击的可靠性所用仪器：振动台、毫欧表试验方法（1）将接插件样品保持连接状态，用毫欧表连接对应的插针进行测试。
（2）对样品进行频率变化每分钟从10-55-10Hz,振幅为1.5mm，相互垂直的三个面的振动，每个面振动2小时。
（3）振动结束后测试接触阻抗应≤50mΩ且不允许出现1微秒的瞬间断开。
（4）适用标准：MIL-STD-202F，方法201。
5.3.6 热冲击试验试验目的：验证样品在温度急剧变化的情况下性能的可靠性所用仪器：高低温冲击箱、毫欧表、绝缘阻抗测试仪试验方法：将样品放入高低温冲击箱，在温度为-55℃情况下保持30分钟后将温度转换到85℃，转换时间不超过30秒，共做5次循环，然后测试其电气性能应满足要求。
适用标准：MIL-STD-202，方法：107D,条件：A。
5.3.7 冲击使用适合的固定方式,适合MIL-STD-202,方法213,加速度490m/s2，三个轴上都进行测试。
测试后样品无损坏。
5.3.8 恒温恒湿试验试验目的：验证样品在一定温度和湿度的环境下长时间工作的可靠性所用仪器：高低温湿热箱、毫欧表、绝缘阻抗测试仪试验方法：将样品放进温度为40℃湿度为90-95%的高低温湿热箱中，试验时间为96小时，试验结束后测试样品接触阻抗应≤50mΩ，耐电压正常，绝缘阻抗应≥5000MΩ适用标准：MIL-STD-202，方法：1035.3.9 盐雾试验试验目的：验证样品金属件抗盐雾腐蚀能力。
所用仪器：盐雾试验箱、毫欧表试验方法：雾化前的盐溶液PH值在6.5～7.2（35℃±2℃）之间，盐溶液采用氯化钠和蒸馏水配置，其浓度为（5±0.1）%（质量百分比），盐雾沉降量（1～2）ml/80cm2 连续雾化持续时间48h，试验后应清洗样品。
在恢复期结束时，测试样品的接触阻抗应满足要求。
适用标准：MIL-STD-202，方法：101，条件B。
5.3.10 高温工作试验试验目的：验证样品在高温环境下的可靠性所用仪器：高低温箱、毫欧表试验方法：将样品放入温度为85℃高低温箱，试验时间为96小时，试验结束后测试样品接触阻抗应满足要求。
适用标准：MIL-STD-202，方法：108。
5.4 安全要求测试（略）5.5 包装、运输、贮存5.5.1 包装（内、外包装要求）发货前，接插件必须包装，如损坏的装箱，通知供应商。
在每个外包装上应贴上标签，并注明：产品名称、数量、生产日期、制造厂商等。
（注意：装有出货检验报告的包装箱外面必须有明显标识，以便查找）包装应标上标称阻抗，制造日期（代码）、型号规格等。
内、外包装无破损，器件无散漏。
5.5.2 运输产品在运输、存储过程中严格按要求执行。
5.5.3 贮存产品应贮存在清洁、干燥的环境下。
产品储存有限期限为一年，储存仓库温度为-65~125℃，相对湿度不大于75%。
5.6 质量与可靠性质量可靠性要求见表17。
5.7 其它要求无。
6 对供应商的要求6.1 规范接收每一批收到的产品，可以抽样或100%检验上述部分参数或全部参数。
6.2 提供资料和数据每批产品应附有相应的“产品合格证”或“检测记录”。
供应商还应同时提供关键工序的Cpk≥1.33数据。
6.3 产品更改按签订的PCN协议及时通知。
6.4 质量控制要求供应商应严格按照认可的加工工艺进行生产。
6.5 供应商承诺供应商应对该类产品提供技术支持。
7 资格认证本规定用于公司产品中使用物料的资格进行技术认证。
凡欲进入公司的物料均须有相关的认证机构进行技术认证并取得合格证书。
7.1 样本样品应从现行生产的产品中抽取，其材料和生产工艺应和预提供给公司的产品相同，若不能从现行产品中抽取，应保证样品与将来供货产品严格相同。
资格认证的样品,样本大小不得小于50件。
7.2 样本试验以固定样本大小为基础进行认证，样本应足以代表获得批准的各种参数值的范围。
样品应从现行生产的产品中多批次随机抽取。
7.3 资格认证试验对于由上述详细规范规定的各项认证，要做完整的认证实验。
8 重要说明有可能对器件性能产生影响的任何设计、工艺、材料等方面的变更都应事先通知。
并得到认可，停产升级信息必须提前半年以上通知，重新认证，否则，有权做不合格处理并取消其供货资格。
对本技术规范书的任何修改，都必须得到本技术规范书制定部门的批准。
本技术规范书的解释权归本规范的制定部门。
供求双方有技术上的分歧时，以本规范作为仲裁。
9 相关附件、文件、记录9.1 附件无9.2 文件无9.3 记录无。
