最简易的帕累托图制作方法简介分析
帕累托图的原理及应用范围
帕累托图的原理及应用范围1. 帕累托图的原理帕累托图，也被称为80-20法则或者ABC分析，是一种简单而有效的管理工具，可以帮助我们识别出资源分配不均或者问题的根源。
它基于帕累托原理，即80%的结果来自于20%的原因，这个原理可以应用于各个领域。
帕累托图的原理可以总结为以下几点：•80-20原则：根据帕累托原理，80%的问题来自于20%的原因。
这意味着我们可以通过解决一小部分重要的问题，来取得大部分的改进。
•聚焦关键问题：通过绘制帕累托图，我们可以将问题按照重要程度排序，从而有针对性地解决最重要的问题，提高工作效率。
•视觉化呈现：通过图表的方式呈现数据，让人们更容易理解和分析数据，以便更好地制定解决方案。
2. 帕累托图的应用范围帕累托图可以应用于各个领域，包括但不限于以下几个方面：2.1 问题识别和解决帕累托图可以帮助我们快速识别出问题，并找到问题的根源，从而采取有针对性的措施进行解决。
通过分析数据，我们可以找出导致问题的主要原因，并着重改进这些原因，以取得更好的效果。
例如，在生产过程中，我们可以使用帕累托图来确定导致次品率高的主要原因，并采取相应的措施来减少次品率。
2.2 优化资源分配帕累托图可以帮助我们识别出资源分配不均的问题，从而优化资源的分配。
通过分析数据，我们可以找出占用大部分资源的关键因素，并考虑重新分配这些资源，以提高整体效率。
例如，在销售领域，我们可以使用帕累托图来确定销售额最高的产品，然后将更多的资源投入到销售额高的产品上，以提高销售业绩。
2.3 管理决策参考帕累托图可以为管理决策提供参考依据。
通过分析数据，我们可以清晰地了解到底哪些因素最重要，从而在制定决策时有针对性地考虑重要因素。
例如，在项目管理中，我们可以使用帕累托图来确定导致项目延期的关键原因，然后制定解决方案来解决这些关键原因，以提高项目交付的准时性。
3. 如何制作帕累托图制作帕累托图可以简单地按照以下步骤进行：1.收集数据：首先，需要收集相应的数据，可以是数量或者百分比等。
QC七工具 帕累托图
40
50%
34.9%
400 0%
10%
0
0%
破损 划伤 变形 掉漆 缺件 其它
数量 累计百分比
帕累托图的制作方法
方法二： 使用 Mintab 制作 第一步：将基本数据添至 Mintab工作表中
数据的拷贝可以不按 照大小顺序进行
帕累托图的制作方法
第二步：Mintab中点击 统计→质量工具→Pareto 图
20%的质量问题可能造成80%的顾客抱怨（质量管理）
在很多情况下，工作的头20%时间会带来所有效益的80% ……
二八原则
不钓小鱼钓鲸鱼
帕累托图的制作方法
帕累托图的制作方法
方法一： 使用Excel制作
1.确定调查项目 2.决定分类项目，收集数据资料 3.整理数据资料
依收集数据项目的大小顺序排列。 计算数据资料的累积和
在绘制帕累托图时，如发现各项目分配比例相差不大时，则 不符合帕累托图法则，应该以其他角度重新收集资料来分析
所有的分析都应该基于真实的数据，数据假，则分析无效
帕累托图是一种管理手段，对于数据中的重点项目已经明确 时，没有必要再浪费时间作图分析
作成帕累托图后，如果觉得找出的主要因素还不够具体，可 以再做进一步帕累托图，藉以把握重点
帕累托图的制作方法
第一步：制作数据表，注意在累计百分比中预留一行，填 写0%
帕累托图的制作方法
第二步：作柱状图
第二步：作柱状图
35 30 25 20 15 10
5 0
破损 划伤 变形 掉漆 缺件 其它
数量 累计百分比
帕累托图的制作方法
第三步：累计百分比作成折线图（次纵坐标）
帕累托图的制作方法
维尔弗雷多·帕累托
帕累托分析图精编WORD版
帕累托分析图精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】帕累托图是通过柱形图做出来的，它体现了各个项目的累积所占百分比。
可以用来分析质量问题，确定产生质量问题的主要因素等。
我们实际工作中用到的机会不小，所以有必要跟大家详细介绍一番。
什么是帕累托图？帕累托图又叫排列图、主次图，是用柱形图做出来的，一般来说，要创建“累积占总数百分比”这列辅助列，然后通过改变百分比图表类型来实现帕累托图。
该图可用来分析质量问题，确定产生质量问题的主要因素等。
绘制实例1.首先，创建图表就需要数据，我简单制作了一份7行4列的表格，包含项目、开销、占总数比例和累积占总数比例这4大项。
先在D2单元格输入公式，计算比例。
2.公式输入完，按下Enter键，得到结果，然后利用单元格填充的方法将余下的数据都计算出来，选中这些数据，右击，在右键菜单中选择设置单元格格式。
3.弹出设置单元格格式对话框，将分类选择为百分比，小数位数为0，单击确定，这样做的目的是将小数转为整数百分比形式。
4.选中表格中的A、B和D列，单击菜单栏---“插入”--“柱形图”--“二维柱形图”，选择第一个簇状柱形图。
5.图表插入之后，点击“格式”选项卡下图表区右侧的小三角箭头，选择“系列累计占总数比例”。
6.这样可以选中横坐标轴中的系列，比起我们手动选取容易多了，选中之后，右击，设置数据系列格式。
7.弹出设置数据系列格式界面，在系列选项标签中，勾选系列绘制在次坐标轴。
8.图表发生变化，选中图表中红色柱形区域，右击，从右键菜单中选择更改系列图表类型。
9.弹出更改图表类型对话框，我们将先前的图表类型改为折线图，带数据分布的折线图。
10.最后，完成帕累托图的绘制，蓝色柱形表示开销，红色曲线反映了累计占总数的比例情况。
帕累托图(paretochart)
帕累托图(paretochart)1、l帕累托图(Paretochart)双名：帕累托图(Paretodiagram)，帕累托分析(Paretoanalysis)方法演化：权重帕累托图、比较帕累托图概述帕累托图是一种条形图，条的长度代表事件发生的频率或本钱〔财力、时间〕，条柱按长短顺序从左到右依次放置。
因此，我们可以从该图直观地看出哪些状况是比较重要的。
适用场合分析过程中表示问题或者缘由发生频率的数据时；当想要关注众多问题或者缘由中最显著的一个时；分析特定要素的主要缘由时；和其他人沟通数据时。
实施步骤1确定分类的根据。
2确定合适的测量对象。
一般的测量对象2、是频数、数量、本钱和时间。
3确定该图包括的时间段。
4收集数据，并记录种类，或汇编已有的数据。
5求每种测量对象的总数。
6为收集的测量数据确定合适的刻度范围。
最大值是步骤5求得的最大的和。
假如执行了备选步骤8和步骤9，最大值是步骤5的全部和的加和。
在图的左边标上刻度。
7画出每一种类的条柱，并加以标柱。
将条柱按长短顺序从左到右依次放置，假如有些类的数值很小，就将其归为一类，用“其他”标注。
尽管步骤8和步骤9是备选的，但是它们对我们分析和沟通特殊有关心。
8计算每一类的百分比：全部类的百分比之和为1，将其在不同类之间进行安排。
3、画一条右竖轴标上百分比。
确保左右两边的刻度相匹配。
例如：左边测量值的一半要对应右边的50%刻度。
9计算并画出累积百分比值：将第一类和第二类的百分比相加，并在第二个条柱的上方画一个点说明前两类的累加值。
在第三个条柱的上方画一个点说明前三类的累加值，继续该过程。
从第一个条柱上方的点开始连接全部点，直到在最终一个条柱上说明全部类的累加值100%。
示例图表5.133和图表5.134是嵌套式的帕累托图。
图表5.133说明五大类中的每一类收到的顾客埋怨数。
图表5.134是将图表5.133中的最大一类“文档管理”分成六个与文档管理4、相关的埋怨的子类，并画出了其累计曲线。

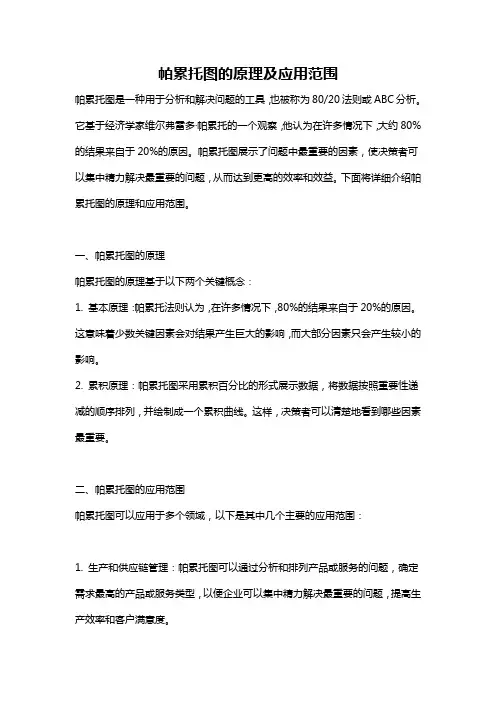

帕累托图的原理及应用范围
帕累托图的原理及应用范围帕累托图是一种用于分析和解决问题的工具，也被称为80/20法则或ABC分析。
它基于经济学家维尔弗雷多·帕累托的一个观察，他认为在许多情况下，大约80%的结果来自于20%的原因。
帕累托图展示了问题中最重要的因素，使决策者可以集中精力解决最重要的问题，从而达到更高的效率和效益。
下面将详细介绍帕累托图的原理和应用范围。
一、帕累托图的原理帕累托图的原理基于以下两个关键概念：1. 基本原理：帕累托法则认为，在许多情况下，80%的结果来自于20%的原因。
这意味着少数关键因素会对结果产生巨大的影响，而大部分因素只会产生较小的影响。
2. 累积原理：帕累托图采用累积百分比的形式展示数据，将数据按照重要性递减的顺序排列，并绘制成一个累积曲线。
这样，决策者可以清楚地看到哪些因素最重要。
二、帕累托图的应用范围帕累托图可以应用于多个领域，以下是其中几个主要的应用范围：1. 生产和供应链管理：帕累托图可以通过分析和排列产品或服务的问题，确定需求最高的产品或服务类型，以便企业可以集中精力解决最重要的问题，提高生产效率和客户满意度。
2. 质量管理：帕累托图可以用于分析产品或服务的质量问题，并确定最常见的质量问题所在。
这样，企业可以采取措施来解决最重要的问题，以改进产品的质量。
3. 销售和营销：帕累托图可以帮助企业识别最重要的客户，了解他们的需求并提供相应的产品或服务。
此外，它还可以揭示企业的销售渠道中哪些是最有效的，帮助企业集中资源和努力。
4. 项目管理：帕累托图可以帮助项目经理确定项目中最重要的活动或问题，并优化项目资源分配，以提高项目的效率和成功率。
5. 问题解决：帕累托图可以帮助团队确定最重要的问题，并集中精力解决这些问题。
这可以减少时间和资源的浪费，提高问题解决的效率。
6. 供应商管理：帕累托图可以帮助企业评估不同供应商的表现，并确定那些对企业最重要的供应商。
这样，企业可以与最重要的供应商建立更紧密的合作关系，确保物流供应的稳定性和质量。

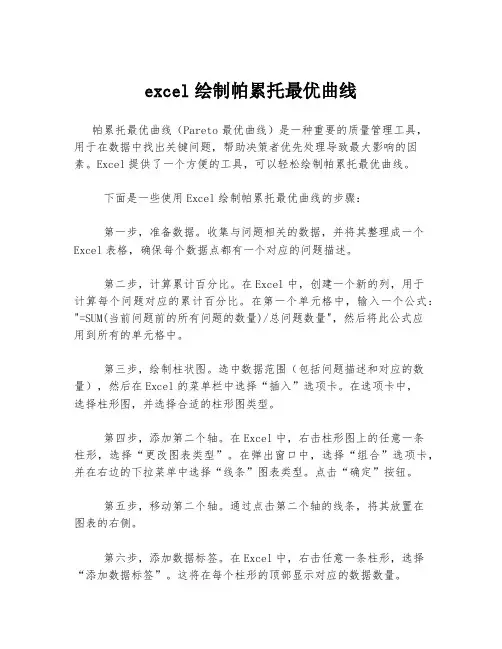

excel绘制帕累托最优曲线
excel绘制帕累托最优曲线帕累托最优曲线（Pareto最优曲线）是一种重要的质量管理工具，用于在数据中找出关键问题，帮助决策者优先处理导致最大影响的因素。
Excel提供了一个方便的工具，可以轻松绘制帕累托最优曲线。
下面是一些使用Excel绘制帕累托最优曲线的步骤：第一步，准备数据。
收集与问题相关的数据，并将其整理成一个Excel表格，确保每个数据点都有一个对应的问题描述。
第二步，计算累计百分比。
在Excel中，创建一个新的列，用于计算每个问题对应的累计百分比。
在第一个单元格中，输入一个公式："=SUM(当前问题前的所有问题的数量)/总问题数量"，然后将此公式应用到所有的单元格中。
第三步，绘制柱状图。
选中数据范围（包括问题描述和对应的数量），然后在Excel的菜单栏中选择“插入”选项卡。
在选项卡中，选择柱形图，并选择合适的柱形图类型。
第四步，添加第二个轴。
在Excel中，右击柱形图上的任意一条柱形，选择“更改图表类型”。
在弹出窗口中，选择“组合”选项卡，并在右边的下拉菜单中选择“线条”图表类型。
点击“确定”按钮。
第五步，移动第二个轴。
通过点击第二个轴的线条，将其放置在图表的右侧。
第六步，添加数据标签。
在Excel中，右击任意一条柱形，选择“添加数据标签”。
这将在每个柱形的顶部显示对应的数据数量。
第七步，更改轴标签。
通过点击任意一个轴的标签，选择“格式轴标签”。
在弹出的格式轴标签对话框中，选择“百分比”，然后点击“确定”按钮。
第八步，移动问题描述。
通过点击问题描述轴标签，将其移到图表的左侧。
最终，通过以上步骤，我们就可以在Excel中绘制出帕累托最优曲线。
这条曲线将显示出导致最大影响的问题，并帮助决策者有针对性地提出解决方案。
QC七大手法-帕累托图
• QC七大手法简介 • 帕累托图 • 帕累托图的制作 • 帕累托图的应用 • 案例研讨
第一页，共39页。
QC七大手法简介
第二页，共39页。
QC 七大手法
序号 QC七大手法 1 层别法 2 检查表 3 直方图 4 散点图 5 控制图 6 因果图 7 帕累托图
石川馨 流程图 检查表 直方图 散点图 控制图 因果图 帕累托图
8. “其他”项若大于最大的前面几项，则必须加以层别，检讨其中是否 含有大的原因。（以不超过前面三项为原则）
做进一步之柏拉图，藉以把握具体重点。
第三十五页，共39页。
应用帕累托图的注意事项（续）
6. 柏拉图分析主要目的是从分析图中获得情报，进而设法采取对策。如 果所得到之情报显示第一位次之不良项目并非本身工作岗位所能解决 时，可以先避开第一位次，而从第二位次着手。
7. 先前着手改善第一位次的项目，采取对策将不良率降低；但过不久问 题再现时，则需考虑将要因予以重新整理分类，另作柏拉图分析。
2. 八成的柏拉图若发现各项目分配比例相差不多时，则不符合柏拉图法 则，应以其他角度作项目别，再重新搜集资料来分析。
3. 据以作图（柏拉图）之数据应正确无误，方不致蒙蔽事实真相。 4. 柏拉图仅是管理改善之手段而非目的；因此，对于数据项别重点已清
楚明确者，则无必要再浪费时间作柏拉图分析。 5. 作成柏拉图后，仍觉前面1-2项不够具体，无法据此下达对策时，可再
• 美国品管专家朱兰博士(J.M.Juran)将劳伦兹曲线应用于品管上，同时 创出“Vital Few Trivial Many”（重要的少数，琐碎的多数）的见解， 并借用Pareto的名字，将此现象定为“柏拉图原理”。
• “柏拉图”方法，由品管圈（QCC）创始人日本石川磬博士介绍到品 管圈活动中使用，而成为品管七大手法之一
帕累托图(Paetochart)
帕累托图(Paetochart)————————————————————————————————作者：————————————————————————————————日期：帕累托图(Pareto chart)双名：帕累托图(Pareto diagram)，帕累托分析(Pareto analysis)方法演变：权重帕累托图、比较帕累托图➢概述帕累托图是一种条形图，条的长度代表事件发生的频率或成本（财力、时间），条柱按长短顺序从左到右依次放置。
因此，我们可以从该图直观地看出哪些情况是比较重要的。
➢适用场合·分析过程中表示问题或者原因发生频率的数据时；·当想要关注众多问题或者原因中最显著的一个时；·分析特定要素的主要原因时；·和其他人交流数据时。
➢实施步骤1确定分类的依据。
2确定合适的测量对象。
一般的测量对象是频数、数量、成本和时间。
3确定该图包括的时间段。
4收集数据，并记录种类，或汇编已有的数据。
5求每种测量对象的总数。
6为收集的测量数据确定合适的刻度范围。
最大值是步骤5求得的最大的和。
如果执行了备选步骤8和步骤9，最大值是步骤5的所有和的加和。
在图的左边标上刻度。
7画出每一种类的条柱，并加以标柱。
将条柱按长短顺序从左到右依次放置，如果有些类的数值很小，就将其归为一类，用“其他”标注。
尽管步骤8和步骤9是备选的，但是它们对我们分析和沟通特别有帮助。
8计算每一类的百分比：所有类的百分比之和为1，将其在不同类之间进行分配。
画一条右竖轴标上百分比。
确保左右两边的刻度相匹配。
例如：左边测量值的一半要对应右边的50%刻度。
9计算并画出累积百分比值：将第一类和第二类的百分比相加，并在第二个条柱的上方画一个点表明前两类的累加值。
在第三个条柱的上方画一个点表明前三类的累加值，继续该过程。
从第一个条柱上方的点开始连接所有点，直到在最后一个条柱上表明所有类的累加值100%。
➢示例图表5.133和图表5.134是嵌套式的帕累托图。
如何绘制帕累托图
如何绘制帕累托图？帕累托图中有两个纵座标，一个横座标，几个直方形和一条曲线。
左边的纵座标表示频数(件数金额等)，右边的纵座标表示频率(以百分比表示)。
横座标表示影响质量的各个因素，按影响程度的大小从左至右排列；曲线表示各影响因素大小的累计百分数，这条曲线称帕累托曲线。
那么我们如何制作帕累托图？并如何应用到质量问题上呢？首先我们从制作帕累托图讲起：制作帕累托图要有由两个要素，第一个要素是影响质量的各个因素，第二个要素是各个影响质量因素的发生次数。
制作帕累托图时：1，影响因素作为横座标，2，次数作为左纵坐标，除[其他]因素外从大到小排列，但[其他]因素无论次数多少都要放到最后。
3，各因素累计百分比作为右纵坐标。
如下表：做好上表后我们可以用手制作或利用电子表格软件制作帕累托图。
用手制作时次数用方块表示，使用左纵坐标。
累计百分比用曲线表示，使用右纵坐标。
影响因素放到横座标上，从多到少一次排列，[其他]放到最右边。
我们可以利用电子表格软件制作帕累托图。
具体方法大家可以参考相关参考书或者网络资源。
制作帕累托图时的注意事项：1，影响因素最好按[原因]分类。
如果按结果等因素分类的话，需要第二次分类才能够明确重要因素。
2，如果可能的话，左纵坐标用金额表示。
通过改善质量问题我们达到的是减少损失。
在企业里衡量损失的最好尺寸是金额。
用金额表示的话我们可以最直接地了解损失最大的质量问题是什么。
3，[其他]因素一般包括出现次数为1的，或者金额影响不大的项目。
但[其他]因素的次数或金额过大时要考虑分类方法。
有可能分类不当造成，重要问题被淹埋到[其他]因素里。
4，采取行动时原则上次数或金额最大的项目着手，这样效果最大。
但不能排除[虽然次数或金额最小，但马上能够解决]的因素的着手。
如果马上能够解决，应马上解决。
帕累托图分析实例：从上表可以看出，这个企业的主要质量问题出在[准备作业确认不足]，[作业不注意]，[图纸确认不足]的三项占了整体的52%。
精益工具之帕累托图如何制作
精益工具之帕累托图如何制作
帕累托图（Pareto chart），以意大利经济学家V.Pareto的名字而命名，在反映质量问题、展现质量改进项目等领域有广泛应用。
它是按照发生频率大小顺序绘制的直方图，表示有多少结果是由已确认类型或范畴的原因所造成。
原始的数据源如下：
一、方法1
可以使用Excel自带的方法来绘制帕累托图。
具体步骤如下：
步骤1：选择A1:B9单元格，单击【插入】-【插入统计图】-【排列图】，插入排列图。
如下图所示。
步骤2：修改标题，调整图表颜色如下图所示。
二、方法2
除了上述的使用Excel自带的功能生成排列图以外，还可以使用柱形图与折线图的方法生成排列图。
具体的方法如下：
步骤1：先对数据源进行降序排序，然后再求累加，与累计占比。
在C2单元格中输入以下公式：=SUM(B$2:B2)，向下填充至C9单元格。
在D2单元格中输入以下公式：=C2/SUM($B$2:$B$9)，向下填充至D9单元格。
步骤2：选择A列，B列与D列，依次单击【插入】-【插入柱形图或条形图】-【簇状柱形图】，插入柱形图。
如下图所示：
步骤3：选中图表，然后右键单击【更改图表类型】快捷菜单，打开【更改图表类型】对话框，在【组合】菜单中将“累计占比”系列的【图表类型】修改为【折线图】，勾选【次坐标轴】复选框，最后单击【确定】按钮。
如下图所示：
步骤4：选择数据系列，打开【设置数据系列格式】窗格，将【系列重叠】修改为0%，【间隙宽度】修改为10%.如下图所示：
步骤5：最后修改图表的标题与颜色。
如下图所示：。
如何绘制帕累托图
制作帕累托图要有山两个要素，笫一个要素是影响质量的各个因素，笫二个要 素是各个影响质量因素的发生次数。制作帕累托图时：
1,其他］因素外从大到小排列，但［其他］因素无
论次数多少都要放到最后。
如下表:
如何绘制帕累托图
如何绘制帕累托图，
帕累托图中有两个纵座标，一个横座标，儿个直方形和一条曲线。左边的纵座 标表示频数（件数金额等），右边的纵座标表示频率（以白分比表示）。横座标表示影 响质量的各个因素，按影响程度的大小从左至右排列；曲线表示各影响因素大小的 累讣口分数，这条曲线称帕累托曲线。
那么我们如何制作帕累托图，并如何应用到质量问题上呢，
最简易的帕累托图制作方法简介分析PPT文档27页
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
Thank you
最简易的帕累托图制作方法简介分析
•
6、黄金时代是在我们的前面，而不在 我们的 后面。
•
7、心急吃了热汤圆。
•
8、你可以很有个性，但某些时候请收 敛。
•
9、只为成功找方法，不为失败找借口 (蹩脚 的工人 总是说 工具不 好)。
•
10、只要下定决心克服恐惧，便几乎 能克服 任何恐 惧。因 为，请 记住， 除了在 脑海中 ，恐惧 无处藏 身。-- 戴尔． 卡耐基 。
最简易的帕累托图制作方法简介分析
帕累托图案例-Excel
第一步：制作数据表，注旨在合计百分比中预留一行，填写0%；
预留一行 ， 写0%
LOGO
帕累托图案例-Excel
第二步：点击菜单中“图表向导”，选择“自定义类型” 中旳“两轴线-柱图”，单击下一步，在选择“数据区域”；
1 2
3
LOGO
帕累托图案例-Excel
第三步：数据区域只选择“不良原因”、“数量”和“合计 百分比”，然后单击完毕；
号去掉；
分类（X）轴
起始点到0 点
LOGO
帕累托图案例-Excel
第七步：清除分类（X）轴、系列图示、绘图区底色变白、 柱图变宽、显示折线和柱图旳值、Y轴最大刻度设置为数据 表旳最大值（157）、次Y轴最大刻度调整至100%。
95.5% 98.7% 100.0%
157
89.2%
100%
135
76.4%
80%
112
57.3%
90
60%
67
50 31.8%
45
40
22 0%
0 毛刺
缺边
30 磕碰
20 起皱
10 开裂
5 划伤
40%
20% 2
0% 其他
LOGO
帕累托图案例-Excel
如此就完毕所谓旳帕雷托图。
冲压车间制件问题分析
95.5% 98.7% 100.0%
157
89.2%
100%
135
76.4%
1.0% 99.0%
1.0% 100.0%
LOGO
实例
50
42
72%
85%
40
34
40%
最简易的帕累托图制作方法简介_图文
Minitab制作过程展示
Minitab制作过程展示
Minitab制作过程展示
实例
——进行要因的重点层面分析 将帕雷托图最重要的项目再分类(细分化)，制作 第2个帕雷托图的重点项目以采取对策 例子：炫丽机能问题分析的帕雷托图。
帕雷托图的作图及使用
步骤4:制作直方图 1.配合各项目的数据(由大至小排序,但属于其他项
目则需排列至最后面，因为分析它没什么意义)。 2.各柱的宽度相同，柱与柱之间不要隔间隙。
步骤5：填入累积和曲线 1.一面看累积和纵轴的刻度，一面将各项目的累积
和，点在柱右端延长线上,拉一条线将这些点连成一线。 2.起点需通过原点（可选）。
帕累托图案例-Excel
如此就完成所谓的帕雷托图。 冲压车间制件问题分析
如例题所示: 依据帕累托原则（2080原则）识别出主要问题为毛刺、缺 边、磕碰问题。(需提出累积和超过80%的问题毛刺、缺边、磕 碰问题作进一步分析。)
帕累托图案例-Excel
第六步：用鼠标右键单击分类（X）轴，选择坐标轴格式，
将“刻度”选项中的“数值（Y）轴置于分类之间”选择符号去
掉；
分类（X）轴
起始点到0点
帕累托图案例-Excel
第七步：去除分类（X）轴、系列图示、绘图区底色变白、 柱图变宽、显示折线和柱图的值、Y轴最大刻度设置为数据 表的最大值（157）、次Y轴最大刻度调整至100%。
帕雷托图的作图及使用
步骤2:决定分类项目，收集数据资料 目的明确后，其次是决定分类项目,进行数据收
集（数据真实）。 如果只有2-3个项目的话，因为一眼即可看出那
个重要，所以不需要制作帕雷托图。 如例题所示:冲压车间某制件的问题分析中包含
介绍帕累托图
帕累托效应是以维尔弗雷多·帕累 托的名字命名的，他是一位生活 在1848年至1923年的经济学家和
社会学家。
帕累托分析:如何使用它?
步骤1:确定并列 步骤2:找出每个 步骤3:给问题打 步骤4:根据根本 步骤5:把每组的 步骤6:采取行动
出问题
问题的根本原因
分
原因将问题分组
得分加起来
与帕累托分析有关的一些问题
帕累托分析
• 有时这个原则也被称为80-20原则，意思是20%的问题造成80%的效果。然而，人们 应该记住，具体的比例只是指示性的。例如，可能是30%的问题导致了70%的效果。
• 进行帕累托分析的典型方法如下: • 1. 定义要分析的效果和量化这种效果的方法。该措施可以是:
• 客户或企业的经济损失。 • 客户或流程参与者的时间损失。 • 消极结果出现的次数，如a的次数 • a .由于处理错误导致客户不满意
帕累托分析
2. 确定所有与要分析的效果有关的问题。 3. 根据选择的度量方法量化每个问题。这一步可以在发行寄存器的基础上完成，特别 是对寄存器的定量影响栏。 4. 根据选择的衡量标准(从影响最大到影响最小)对问题进行排序，并绘制所谓的帕累 托图。帕累托图由两个部分组成:
a.一种柱状图，每个柱状图对应一个问题，柱状图的高度与问题或因素的影响成正比 b.绘制问题的累积百分比影响的曲线。例如，如果影响最大的问题占影响的40%，则该曲 线将具有一个y坐标为0.4的点和一个x坐标的位置，以便与条形图中的第一个条形重合。
介绍帕累托图
帕累托分析
帕累托分析是一种正式的技 术，在许多可能的行动方案 争夺注意力时非常有用。
帕累托分析是一种寻找问题 原因的创造性方法，因为它 有助于激发思考和组织思想。
帕累托图制作教程
插入文本框，注明 图表名称、单位、制 作人、日期等信息。
最终整体效果图
第九步 选择次要坐标固定值
如图所示点击次要纵坐标轴， 右键选择设置坐标格式，最 小值（0）和最大值（1）选 择固定值如图所示。
第九步完成后的效果图
第十步 显示数据标签
方法：点击选择数 据（柱图），在布 局中选择数据标签数据标签外选项， 累计比例（折线） 同样操作。
第十步完成后的效果图
第十一步 美化图表
帕累托图制作教程
石家庄市藁城人民医院 于全友
第一步 输入原始数据
方法：打开EXCLE，根据数据制作【数据表】 注：累计数据公式和累计比例公式为不填写数据
第二步 选中目标列
方法：用鼠标左键先选中名称和数据栏，再按住【CTRL】+鼠标左键 选中累计比例栏，如图所示
第三步 建立图表
方法：选择插入，再选择柱状图-簇状柱形图
第六步的效果图
第七步 定位刻度线
方法：点击坐标轴选项，次要横坐标轴-其他次要坐标轴，在 坐标轴位置中选择在【刻度线上】。
第七的效果图
第八步 选择主要坐标固定值
方法：如图所示点击主要纵 坐标轴，右键选择设置坐标 格式，最小值（0）和最大值 （25.22）选择固定值如图所 示。
第八步完成后的效果图
第三步的效果图
第四步 生成折线图
方法：选择累计比例（红色的柱图）点击更改图表类型，选择 折线图，带数据标记的折线图。
第四步的效果图
第五步 定位坐标轴
方法：选择累计比例数据，右键设置 数据系列格式在弹出的菜单中， 选择系列绘制在次坐标轴。
第五步的效果图
第六步 显示从左向右坐标轴
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LOGO
帕雷托图的作图及使用
步骤3：整理数据资料 1.依收集数据项目的大小顺序排列。 2.计算数据资料的累积和。 如例题所示:
不良原因 数量 百分比 累计百分比 毛刺 50 31.8% 31.8% 缺边 40 25.5% 57.3% 磕碰 30 19.1% 76.4% 起皱 20 12.7% 89.1% 开裂 10 6.4% 95.5% 划伤 5 3.2% 其他 2 1.3%
LOGO
如例题所示: 依据帕累托原则（2080原则）识别出主要问题为毛刺、缺 边、磕碰问题。(需提出累积和超过80%的问题毛刺、缺边、磕
碰问题作进一步分析。)
157 135 112 90 67 45 22 0 毛刺 缺边 磕碰 起皱 开裂 划伤 其他 0% 50 31.8% 40 30 20 10 5 2 0% 20% 57.3% 60% 40% 76.4% 80% 95.5% 89.2% 98.7% 100.0% 100%
帕累托图定义
定义： 根据搜集的数据，以不 良原因、不良状况、不良发 生的位置等项目分类，计算 出各分类项目所占之比例，
核心内容： 80%的问题 仅来源于20%的 主要原因，以 有限的人力和
用从高到低的顺序排列成矩
形，同时表示累积和的图。
时间来有效的
解决问题。
LOGO
帕累托图----构成
157 135 112 90 67 45 22 0 毛刺 缺边 磕碰 起皱 开裂 划伤 其他 0% 50 31.8% 40 30 20 10 5 2 0% 20% 57.3% 60% 40% 76.4% 95.5% 89.2% 98.7% 100.0% 100% 80%
LOGO
帕累托图案例-Excel
第六步：用鼠标右键单击分类（X）轴，选择坐标轴格式， 将“刻度”选项中的“数值（Y）轴置于分类之间”选择符 分类（X）轴 号去掉；
起始点到0点
LOGO
帕累托图案例-Excel
第七步：去除分类（X）轴、系列图示、绘图区底色变白、 柱图变宽、显示折线和柱图的值、Y轴最大刻度设置为数据 表的最大值（157）、次Y轴最大刻度调整至100%。
预留一行 ， 填写0%
LOGO
帕累托图案例-Excel
第二步：点击菜单中“图表向导”，选择“自定义类型” 中的“两轴线-柱图”，单击下一步，在选择“数据区域”；
1
2 3
LOGO
帕累托图案例-Excel
第三步：数据区域只选择“不良原因”、“数量”和“累计 百分比”，然后单击完成；
注意：此时在选择累计百 分比数据时先不要选择预 留的一行，就时那个0%。
LOGO
帕累托图案例-Excel
第四步：数据区域选择完成后，生成图表，在图表空白区域 点鼠标右键，选择“图表选项”，在出现的对话框中，选择 “坐标轴”，点击“分类（X）轴”前的复选框，并确定；
98.7% 100.0%
LOGO
帕雷托图的作图及使用
步骤4:制作直方图 1.配合各项目的数据(由大至小排序,但属于其他项 目则需排列至最后面，因为分析它没什么意义)。
2.各柱的宽度相同，柱与柱之间不要隔间隙。
步骤5：填入累积和曲线 1.一面看累积和纵轴的刻度，一面将各项目的累积 和，点在柱右端延长线上,拉一条线将这些点连成一线。 2.起点需通过原点（可选）。
LOGO
帕累托图案例-Excel
如此就完成所谓的帕雷托图。 冲压车间制件问题分析
157 135 112 90 67 45 22 0 毛刺 缺边 磕碰 起皱 开裂 划伤 其他
95.5% 89.2% 76.4%
98.7%
100.0% 100% 80%
57.3% 60% 50 31.8% 40 30 20 0% 10 5 2 0% 20% 40xcel
第一步：制作数据表，注意在累计百分比中预留一行，填写0%；
例： 不良原因 毛刺 缺边 磕碰 起皱 开裂 划伤 其他 合计 数量 50 40 30 20 10 5 2 157 百分比 31.8% 25.5% 19.1% 12.7% 6.4% 3.2% 1.3% 累计百分比 0% 31.8% 57.3% 76.4% 89.2% 95.5% 98.7% 100.0%
LOGO
帕雷托图的作图及使用
步骤1：确定调查项目
制作帕雷托图时，首先确立帕雷托图究竟想表明
什么（就是所谓调查的目的，也就是想调查什么原因 造成问题偏多）。 如例题所示：冲压车间某制件的问题分析。
LOGO
帕雷托图的作图及使用
步骤2:决定分类项目，收集数据资料 目的明确后，其次是决定分类项目,进行数据收 集（数据真实）。 如果只有2-3个项目的话，因为一眼即可看出那 个重要，所以不需要制作帕雷托图。 如例题所示:冲压车间某制件的问题分析中包含 项目大于6个。
这就是分类X 轴
1
2
3
LOGO
帕累托图案例-Excel
第五步：点击图表中的折线，这时旁边的数据表中的累计百 分比数据区域会被一个彩色框框住，此时，将预留的0%也框 住；
LOGO
帕累托图案例-Excel
这时，折线的最低点已经交叉于X轴了，接下来就时把它调整到0点
