冲压件工艺性分析与计算(doc 8页)
冲压件工艺性分析讲解

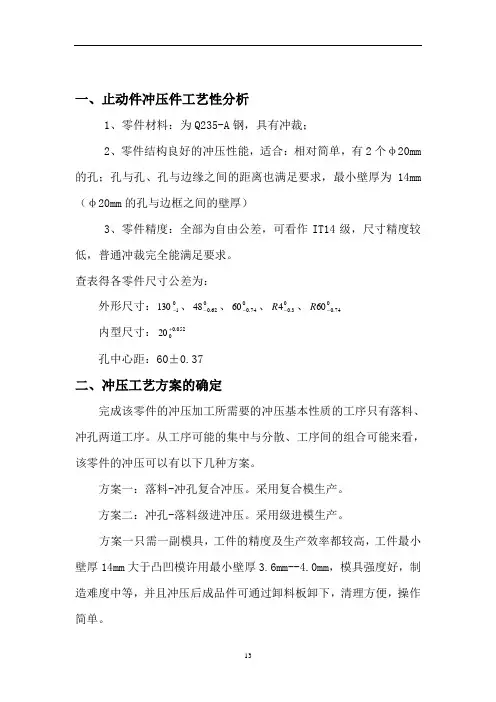

一、止动件冲压件工艺性分析1、零件材料：为Q235-A 钢，具有冲裁；2、零件结构良好的冲压性能，适合：相对简单，有2个φ20mm 的孔；孔与孔、孔与边缘之间的距离也满足要求，最小壁厚为14mm （φ20mm 的孔与边框之间的壁厚）3、零件精度：全部为自由公差，可看作IT14级，尺寸精度较低，普通冲裁完全能满足要求。
查表得各零件尺寸公差为：外形尺寸：01130-、062.048-、074.060-、03.04-R 、074.060-R 内型尺寸：052.0020+孔中心距：60±0.37二、冲压工艺方案的确定完成该零件的冲压加工所需要的冲压基本性质的工序只有落料、冲孔两道工序。
从工序可能的集中与分散、工序间的组合可能来看，该零件的冲压可以有以下几种方案。
方案一：落料-冲孔复合冲压。
采用复合模生产。
方案二：冲孔-落料级进冲压。
采用级进模生产。
方案一只需一副模具，工件的精度及生产效率都较高，工件最小壁厚14mm 大于凸凹模许用最小壁厚3.6mm--4.0mm ，模具强度好，制造难度中等，并且冲压后成品件可通过卸料板卸下，清理方便，操作简单。
方案二也只需一副模具，生产效率高，操作方便，工件精度也能满足要求，但是模具结构复杂，制造加工，模具成本较高。
结论：采用方案一为佳三、模具总体设计（1）模具类型的选择由冲压工艺分析可知，采用复合模冲压，所以模具类型为复合模。
（2）定位方式的选择因为该模具采用的是条料，控制条料的送进方向采用导料板，无侧压装置。
控制条料的送进步距采用挡料销定距。
而第一件的冲压位置因为条料长度有一定余量，可以靠操作工目测来定。
（3）卸料、出件方式的选择因为工件料厚为1.5mm，相对较薄，卸料力也比较小，故可采用弹性卸料。
又因为是倒装式复合模生产，所以采用上出件比较便于操作与提高生产效率。
（4）导向方式的选择为了提高模具寿命和工件质量，方便安装调整，该倒装式模采用导柱导向方式。
