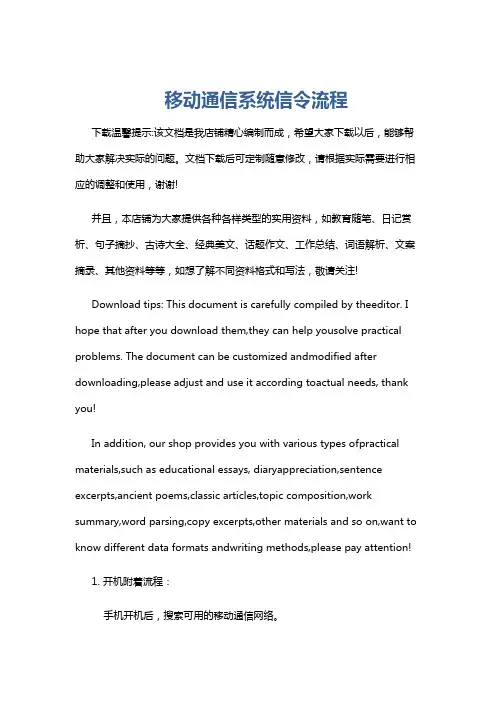

移动通信系统信令流程
移动通信系统信令流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 开机附着流程：手机开机后，搜索可用的移动通信网络。
选择一个合适的网络并发送附着请求。

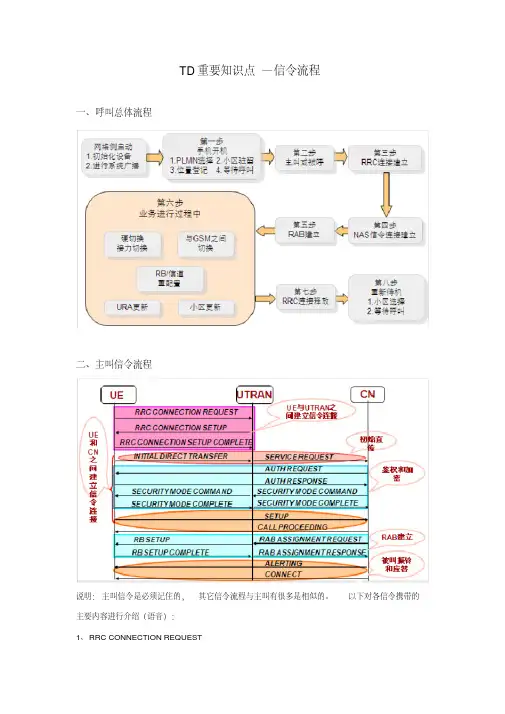

td重要知识点(信令流程)
TD重要知识点—信令流程一、呼叫总体流程二、主叫信令流程说明：主叫信令是必须记住的，其它信令流程与主叫有很多是相似的。
以下对各信令携带的主要内容进行介绍（语音）：1、RRC CONNECTION REQUEST2、RRC CONNECT SETUP3、INITIAL UE MESSAGE4、SETUP被叫号码信息。
5、RAB ASSIGNMENT REQUEST6、RB SETUP三、切换信令流程1、接力切换：Inter-cell/Intra-NodeB说明：RRC建立在公共信道，没有虚线信令，下同。
2、接力切换：Inter-NodeB /Intra-RNC3、重要信息4、CS业务系统间切换四、位置更新信令流程位置更新包括正常位置更新，周期性位置更新，IMSI Attach。
1、正常位置更新信令流程说明?UE发送消息RRC CONNECTION REQUEST，其中“Establishment Cause”是“Registration”；?UE在建立和UTRAN的RRC连接后，发起“位置更新请求”；?LOCATION UPDATING REQUEST根据实际更新类型，设为“Normal location updating”?CN在响应时，如果在“location updating accept”中，分配新的TMSI号，UE需要回应一条消息TMSI reallocation complete；2、周期性位置更新信令流程说明：?周期性位置更新过程用户UE定期与网络联系，过程的启动由UE端的定时器T3212控制。
UE是否需要使用周期性位置更新以及T3212的时间值在BCCH的SIB 1消息中广播。
T3212超时将触发周期性位置更新过程；?UE 发送初始直传消息location updating request，其中IE location updating type 类型为periodic updating。
位置更新 切换----流程)
位置更新切换----流程A接口 2008-12-04 19:11:27 阅读228 评论0 字号：大中小订阅位置更新是修改VLR和HLR内数据库的过程，当然，只有在MS移动更改VLR 区时，HLR内的数据库才会被修改。
位置更新发生条件：1）当MS开机时,MS启动IMSI配属程序，换句话说，MS通知移动网络它进入激活状态。
当MS关机时，VLR除去以前设定的IMSI标志。
2）当MS处于空闲状态时，它时时从距离最近的基站（距离最近的BTS中的BCCH）接受广播信息，包括如位置区消息等的信息。
MS将从BCCH接受到的 LAI 和SIM卡中的LAI相比较，如果它们不同，MS启动位置更新程序，并修改成新的位置区信息，存入SIM卡。
当MS从一个位置区移动到另一个时，会发生这种位置更新。
3） MS中的SIM卡内存有周期位置更新时间，MS通过这个时间值周期性地启动位置更新程序。
周期位置更新时间参数由网络维护人员来定义。
为了启动位置更新程序，MS必须对本身进行鉴别，可以通过以下两种方式进行：1）用IMSI鉴别；2）用TMSI和LAI进行鉴别。
通过TMSI+LAI，VLR可以发现移动用户的IMSI。
如果VLR间的位置更新出现问题，目的地VLR会从HLR修改移动用户数据，并将结果返回HLR。
目的地VLR用移动用户的IMSI指向HLR。
为此，在MSC中必须建立起连接IMSI到 HLR 地址的分析，这个分析我们称为IMSI分析。
MSC/VLR不能依靠TMSI+LAI鉴别移动用户，IMSI通过无线方式进行发送。
当位置更新发生时，MS在以下情况时将IMSI传送给MSC：1） MS用新的SIM卡首次开机；2） MS移动到另一个PLMN区；3） MS移动到另一个VLR区，并且初始VLR重启动（复位）；4） VLR删除MS；另外，MS也可从SIM卡将TMSI和LAI发送给MSC，通过无线方式发送TMSI 比发送IMSI给MSC更安全。
位置更新(LOCATIONUPDATE)
立即指配(RR连接)结束后，将向网络发送三层业务请求。
三层业务请求当BSC收到建立指示后便向MSC发出第一条三层业务请求消息（COMPLETE L3 INFO），具体说该消息为：位置更新请求（LOCATION UPDATE REQUEST） CM业务请求（CM SERVICE REQUEST）寻呼应答（PAGING RESPONSE） IMSI分离（IMSI DETACH）移动性管理程序（MM）公共程序包括：鉴权程序识别程序 TMSI再分配程序 IMSI分离程序位置更新属于MM的特定程序位置更新涉及的参数及定义：LAI（位置区识别码）结构示意图MCC MNC LAC3位数字3位数字最大16Bit message 4AILOCATION）消息。
PVLR删除位置确认[5’-2] PVLR收到删除位置消息后，将删除该MS的所有信息，并向HLR发送删除位置确认（MAP/D CANCEL LOCATION RESULT）消息。
插入用户数据[6]当完成鉴权加密TMSI再分配后，HLR将发起插入用户数据（MAP INSERT SUBSCRIBER DATA）消息，为VLR提供所需用户信息，包括鉴权参数等。
插入用户数据响应[7] VLR收到所需信息后，将向HLR发送插入用户数据响应（MAP INSERT SUBSCRIBER DATA ACK）消息。
HLR更新确认[8]当HLR收到VLR 插入用户数据响应后，则向VLR发出更新确认消息（MAP UPDATE LOCATION ACK）位置更新确认消息[9]之后VLR将向MSC发送位置区更新确认（MAP UPDATE LOCATION AREA ACK）消息。
位置更新接受[10] MSC收到该消息后则向MS发送位置更新接受消息（LOCATION UPDATE ACCEPT），之后释放信道，完成位置更新。
IMSI更新当用户识别为IMSI时：IMSI在HLR不确认当VLR从MSC收到位置更新消息中的IMSI未知，则： HLR位置信息确认=不确认将发起HLR更新LAI在VLR核查当收到IMSI 是已知的， VLR则检查从MSC接收的们前一个位置区标识（LAI）是否属于此VLR，如果不属于则： HLR位置信息确认=不确认将发起HLR更新。
非常全非常详细的GSM信令流程(还有大量图解)
课程说明课程介绍GSM通信流程包括两方面的内容：呼叫基本流程，信令基本流程。
其中，呼叫流程主要包含：移动主叫流程，移动被叫流程，汇接呼叫流程。
信令基本流程主要包含：鉴权流程，位置登记流程，呼叫重建流程，BSC内部切换流程，BSC间切换流程，MSC间切换流程，移动始发短消息流程，移动终结短消息流程，定向重试流程。
这些流程从系统的角度描述了移动用户经常发生的行为，描述了GSM的几个组成部分在呼叫流程、信令流程中的相互关系，对移动性特征做重点说明。
课程目标本课程的重点是介绍GSM系统的协同工作过程，涉及内容包含：呼叫、位置更新、切换、短消息。
对流程的介绍突出了移动特征，具体的信令细节本课程不做描述，可以参考ETSI的GSM规范获得更加详细的内容。
通过学习本课程，可以基本掌握：•移动用户做位置登记的信令过程；•移动用户做主叫的信令过程；•移动用户做被叫的信令过程；•MSC做汇接呼叫的信令过程；•BSC内切换信令过程；•BSC间切换的信令过程；•MSC间切换的信令过程；•呼叫重建的信令过程；•定向重试的信令过程。
对这些信令流程学习之后，对GSM系统的原理会有更加深刻的了解，对每个功能实体（MS，BTS，BSC，MSC，VLR，HLR）的功能有更加深刻的体会。
相关资料ETSI关于GSM的规范，主要是：GSM0408，GSM0808，GSM0902。
第一节呼叫过程的信令分析对一次发生在移动用户间的呼叫来说，信令流程可以分为三个相对独立的部分：•主叫移动用户部分•被叫移动用户部分•拆线部分1.1 主叫信令流程移动用户做主叫时的信令过程从MS向BTS请求信道开始，到主叫用户TCH指配完成为止。
一般来说，主叫经过几个大的阶段：接入阶段，鉴权加密阶段，TCH指配阶段，取被叫用户路由信息阶段。
•接入阶段主要包括：信道请求，信道激活，信道激活响应，立即指配，业务请求等几个步骤。
经过这个阶段，手机和BTS（BSC）建立了暂时固定的关系。
(完整word版)34G信令流程
34G信令流程一、3G信令流程1。
1 呼叫总体流程1.2 主叫流程(1）用户UE开机，首先进行接入层的信令交互.此时首先进行PLMN选择，选择某个运营商的网络,接着进行小区选择，驻留一个合适的小区，然后进行RRC连接建立,Iu接口的信令连接建立。
至此，通过这些接入层的信令流程，在UE和CN之间搭建起了一条信令通道，为非接入层的信令流程做好了准备。
（2）接着UE和CN之间便开始进行非接入层的移动性管理流程了。
此时用户会进行附着流程,其中包括鉴权、加密等小流程。
如果用户在空闲时位置发生了变化，那么还将发生位置更新流程。
（3) 当通过鉴权等流程后，UE便进行非接入层的业务相关流程了。
包括电路域的呼叫连接流程,分组域的会话管理流程.通过这些流程为进行业务搭建好了业务承载的链路.随后用户就可以开始打电话,上网了。
（4) 当用户结束业务后，同样会进行电路域的呼叫连接流程，分组域的会话管理流程，拆除业务承载链路.（5) 此时如果用户关机的话,则UE和CN之间进行非接入层的移动性管理流程，进行电路域、分组域的分离。
（6) 等非接入层的信令交互结束后,系统会进行接入层的信令流程，拆除之前建立的Iu信令连接，以及RRC信令连接.至此，一个用户在不移动的情况下,从开机，进行业务,到关机的整个流程便结束了。
其中可以看到，这个业务过程是需要接入层的信令流程和非接入层的信令流程互相配合完成的。
接入层的流程为非接入层的流程搭建信号承载。
1.3 被叫流程(1) 用户UE处在待机状态。
此时从网络侧对其进行寻呼；（2）如果没有现存的UE与CN之间的信令连接,则UE、RNC、CN之间会进行接入层的信令流程,建立RRC连接和Iu接口信令连接;（3) 接下来可能会进行移动性管理的鉴权加密流程；（4) 随后通过电路域的呼叫连接流程、分组域的会话管理流程，建立其业务的承载链路,从而就可以进行业务了.（5）结束业务后，再拆除相关的业务承载链路。
位置更新具体信令流程
第4章位置更新具体信令流程4.1 概述在GSM系统中有三个地点需要明白位置信息，即HLR、VLR和MS。
当那个信息发生变化时，需要保持三者的一致，由位置更新流程实现。
位置更新流程是位置治理中的要紧流程，总是由MS发起。
位置更新流程是一个通用流程，在如下三类位置更新流程中要使用到：正常位置更新、周期性位置更新、IMSI附着位置更新流程。
正常位置更新用于更新网络侧关于MS的位置区信息，LOCATIONUPDATING REQUEST消息中包含位置更新流程的类型信息。
在网络侧VLR判定MS为未知用户时，会启动正常位置更新流程，作为MM连接建立要求的响应。
为限制位置更新尝试次数，位置更新失败时要使用位置更新attempt counter计数器。
在MS开机或SIM卡刚插入时，该计数器清零。
MS中要保持一个"forbidden location areas for roaming"表和一个"forbiddenlocation areas for regional provision of service"表。
MS关机或SIM卡拔出时，将这两个表删除。
当MS收到位置更新拒绝消息，其缘故值为"Roaming notallowed in this location area"或"Location Area not allowed"时，从BCCH上收到的LAI信息触发位置更新要求的LAI要加到相应的表中。
这两个表的容量至少要有10个表项，当表项数目超过表的容量时，最早的表项内容删除。
成功的进行位置更新后，MS在SIM卡中置UPDATED状态位（UPDATED状态讲明最后一次位置更新要求成功，同时现在LAI、TMSI，加密的密钥和加密序列号都应该储存在SIM卡中），并储备新的位置区信息。
4.2 位置更新流程正常位置更新、周期性位置更新和IMSI附着位置更新流程差不多相同（不同之处在下面各小节中详细描述），流程如下图：B T S B SC M S C图4-1位置更新流程(1) MS在空中接口的接入信道上向BTS发送Channel Request（该消息内含接入缘故值为位置更新）；(2) BTS向BSC发送Channel Required消息；(3) BSC收到Channel Required后，分配信令信道，向BTS发送ChannelActivation；(4) BTS收到Channel Activation后，假如信道类型正确，则在指定信道上开功率放大器，上行开始接收信息，并向BSC发送Channel Activation Acknowledge；(5) BSC通过BTS向MS发送Immediate Assignment Command；(6) MS发SABM帧接入；(7) BTS回UA帧进行确认；(8) BTS向BSC发Establishment Indication，该消息中包含了LocationUpdate Request消息内容；(9) BSC建立A接口SCCP链接，向MSC发送Location Update Request，该消息中包含了当前小区的CGI信息；(10) MSC向BSC回链接确认消息；(11) MSC向MS回位置更新同意消息，讲明位置更新成功；(12) 在网络侧拒绝本次位置更新时，网络侧下发消息给MS；(13) 若MSC侧选择“位置更新时分配TMSI”为否，则在位置更新的过程中，MS没有“TMSI Reallocation Complete”消息的上报。
信令流程
NO.7信令流程一、 TUP信令流程A局 B局IAI 初始地址消息ACM 地址全消息ANC 应答计费消息SPEECH PHASECBK 后向释放（被叫挂机）CLF 前向释放RLG 释放监护初始地址消息为IAM，（SAM，SAO）请求主叫号码GRQ送主叫号码 GSM二、 ISUP信令流程A局 B局IAM 初始地址消息ACM 地址全消息ANM 应答消息SPEECH PHASEREL 释放消息RLC 释放完全消息三、 MAP信令流程1．位置更新1.11内部位置更新1.12外部位置更新imsi登记TMSI登记以TMSI获取数据未果，向用户请求IMSI登记2．移动主叫1. 在服务小区内(Cell), 移动用户通过随抢(Random Access) 方式, 在无线通道上请求一信道, 以用作信令信道.2. 建立移动用户和 MSC 的信令连接(MSC 和BSC 之间的SCCP 连接). 并且移动用户送出服务请求, 其中有用户的标识(IMSI 或TMSI) 服务的类型等.3. 对用户鉴权. 若是需对用户进行号码请求, 在鉴权前进行. 4,5 若是系统设置加密, 则在此设定加密模式 , 并分配新的TMSI.6. 用户送出CALL_SET_UP 请求, 其中有被叫用户号码, 呼叫服务类别等, 从而真正启动呼叫建立过程.7. MSC 分配话务信道. 这是无线资源管理命令, MSC 实际上只分配指定了一条至BSC 的PCM 话路, 然后由BSS 再分配一条相应的至MS 的无线话路.8. MSC 向PSTN 建立话路.9. 若被叫用户空闲,PSTN 成功建立至被叫的话路, 在向被叫振铃的同时, 回送ACM 给MSC, MSC 送回铃音给主叫移动用户.10. 被叫摘机,PSTN 送应答信号给MSC, MSC 送CONNECT 至MS. 至此话路接通, 用户进入通话状态.11-14 是呼叫释放的示意. 这里假设是被叫先挂机:11. PSTN 通知MSC 被叫挂机(CLB 信号),MSC 前向拆除和PSTN 的话路.12. 通知MS 被叫挂机(Disconnect 信号), 释放呼叫.13. 释放PCM 话路和无线的话路和信令信道资源.14. 释放SCCP 连接.3.移动被叫加密四、11.1业务见图1-11）收到呼叫，根信息O－CSI触将消息中的IDP消息。
【个人总结】位置更新失败原因分析
位置更新失败原因分析测试数据代表：dexter11的答案位置更新是一个通用流程，有以下三种使用方式：正常位置更新周期更新IMSI 附着此答案得到1次评论dexter11 评论通用位置更新流程1 MS 发起的位置更新流程任何用来触发位置更新的时钟(如T3211, T3212)如果在跑，都将停之。
由于发起位置更新流程时肯定没有是没有RR 连接的，于是MM 层会请求RR 层建立一条RR 连接先，然后进入WAIT FOR RR CONNECTION(LOCATION UPDATE)状态。
MS 发送LOCATION UPDATING REQUEST 给网络，并启动时钟T3210，进入LOCATION U PDATING INITIATED。
位置更新类型按实际类型指示。
2 网络发起标识请求网络可以发起标识流程，比如如果网络无法根据MS 提供的TMSI 和LAI 得到相应的IMSI。
3 网络发起鉴权网络收到LOCATION UPDATING REQUEST 后可能发起鉴权。
4 网络的安全模式设置在GSM，网络可以发起安全模式设置流程，比如分配了新的TMSI 后。
在UMTS，网络发起安全模式控制流程，比如新分配了TMSI 后。
5 尝试计数器为了限制位置更新尝试的次数，每当位置更新失败，就会用到尝试计数器。
尝试计数器记录了位置更新连续失败的次数。
每次位置更新失败，尝试计数器的值加1。
以下情况时，尝试计数器将被重置：- MS 开机；- SI M/USIM 插入；- 位置更新成功完成；- 位置更新收到拒绝原因为#11, #12, #13 或#15。
以下是在服务状态为ATT EMPTING TO UPDATE 时的情况：- MS 检测到进入了新位置区；- 时钟T3212 超时；- CM 层请求触发的位置更新。
尝试计数器在时钟T3211 超时后决定是否需要再发起位置更新。
6 网络接受了位置更新如果网络发起LOCATION UPDATING ACCEPT 接受了位置更新。
详细讲位置更新(LOCATION_UPDATE)
立即指配(RR连接)结束后，将向网络发送三层业务请求。
三层业务请求当BSC收到建立指示后便向MSC发出第一条三层业务请求消息（COMPLETE L3 INFO），具体说该消息为：CM业务请求（CM SERVICE REQUEST）寻呼应答（PAGING RESPONSE）IMSI分离（IMSI DETACH）移动性管理程序（MM）公共程序包括：鉴权程序识别程序TMSI再分配程序IMSI分离程序LAI（位置区识别码）结构示意图MCC MNC LAC3位数字3位数字最大16BitMCC：移动国家码中国460MNC：移动网号移动01 联通02LAC：位置区号码LAC将在每个小区广播信上的系统消息中发送message 3:小区识别CELLID+LAI区识别+控制信道描述 +小区选择+小区选择参数+RACH控制参数message 4AI区识别+小区选择参数+RACH控制参数+CBCH信道描述+CBCH移动配置LAC位置区划分原则：保证不会产生寻呼负荷过高的前提下尽量降低位置更新次数。
LAC位置区设置经验：位置区设置过小，移动台位置更新过程增多，系统信令流量增大。
位置区设置过大，寻呼信道负荷过重，同时也将增加Abis接口上的信令流量。
强制登记：当移动台进行小区重选后，发现SIM卡中位置区与小区广播的位置区（LAI）不同时，移动台需把这种变化通知给网络。
当称动台由一个位置区移动到另一个位置区时，必须在新位置区进行登记，也就是说当移动台发现存储器中的LAI与接收到的当前小区的LAI不同，就需进行位置更新。
位置更新分类（根据网络对位置更新的标识不同）：正常位置更新（越位置区位置更新）周期性位置更新（T3212更新）IMSI附着（用户开机时进行）注：位置更新请求（LOCATION UPDATING REQUEST）中位置更新类型信息单元将分别指示进行何种类型的位置更新。
正常位置更新（越位置区位置更新）启动原因：VLR中MS的状态未知MS从一个LAI小区重选至另外一个LAI小区VLR内部位置更新VLR内部位置更新不需要提供IMSI号码，在VLR中进行，不需要通知HLR.位置更新请求[1]在初始化过程中，MS向网络发送的SABM帧携带的初始化报文中注明接入原因为位置将发起HLR更新。
几种位置更新的信令流程
位置更新成功率分析a.网络拒绝：MSC 向BSC 发送位置更新拒绝，原因为：PLMN Not Allow 典型流程如下：10:00:00'617 BSC CR CL3I LUREQ LAC1=8658, LAC2=65534,IMSI=46000864389249810:00:00'623 MSC CC10:00:00'843 BSC DT1 CLUPD10:00:00'850 MSC DT1 AUTREQ10:00:01'318 BSC DT1 AUTRES10:00:01'325 MSC DT1 CICMD10:00:01'576 BSC DT1 CICMP10:00:01'752 MSC DT1 LUREJ Cause Value=PLMN not allowed10:00:01'756 MSC DT1 CLCMD10:00:01'805 BSC DT1 CLCMP10:00:01'816 MSC RLSD10:00:01'836 BSC RLC - BSC 掉话 -a. 网络拒绝 -b . 网络故障 -c .其它原因 -d . HLR 不识别IMSI -e . LAC 拒绝 位置更新请求 位置更新成功b.网络故障：MSC向BSC发送位置更新拒绝，原因为：Network Fail典型流程如下：10:01:36'832 BSC CR CL3I LUREQ LAC1=8658, LAC2=8657,IMSI=46000066420787710:01:36'838 MSC CC10:01:36'844 MSC DT1 CICMD10:01:37'059 BSC DT1 CLUPD10:01:44'848 MSC DT1 LUREJ Cause Value=network failure10:01:44'852 MSC DT1 CLCMD10:01:44'903 BSC DT1 CLCMP10:01:44'910 MSC RLSD10:01:44'920 BSC RLCc.其它原因：MSC向BSC发送位置更新拒绝，原因为：Other Reject Cause典型流程如下：10:19:51'088 BSC CR CL3I LUREQ LAC1=8658, LAC2=65534,IMSI=460006CD420457810:19:51'094 MSC CC10:19:51'097 MSC DT1 LUREJ Cause Value= other reject causes10:19:51'100 MSC DT1 CLCMD10:19:51'150 BSC DT1 CLCMP10:19:51'155 MSC RLSD10:19:51'187 BSC RLCd.HLR不识别IMSI：MSC向BSC发送位置更新拒绝，原因为：IMSI Unkown in HLR典型流程如下：10:07:23'713 BSC CR CL3I LUREQ LAC1=8658, LAC2=8657,IMSI=460000834206005 10:07:23'718 MSC CC10:07:23'850 MSC DT1 LUREJ Cause Value=IMSI unknown in hlr10:07:23'853 MSC DT1 CLCMD10:07:23'899 BSC DT1 CLCMP10:07:23'904 MSC RLSD10:07:23'916 BSC RLCC拒绝：MSC向BSC发送位置更新拒绝，原因为：Location Area Not Allow 典型流程如下：10:00:02'546 BSC CR CL3I LUREQ LAC1= 8658, LAC2=65534,IMSI=46000960250834610:00:02'552 MSC CC10:00:02'774 BSC DT1 CLUPD10:00:02'853 MSC DT1 AUTREQ10:00:04'176 BSC DT1 AUTRES10:00:04'183 MSC DT1 CICMD10:00:04'434 BSC DT1 CICMP10:00:05'243 MSC DT1 LUREJ Cause Value= location area not allowed10:00:05'246 MSC DT1 CLCMD10:00:05'291 BSC DT1 CLCMP10:00:05'296 MSC RLSD10:00:05'307 BSC RLC。
位置更新具体信令流程
位置更新具体信令流程第4章位置更新4.1 概述在GSM系统中有三个地方需要知道位置信息，即HLR、VLR和MS。
当这个信息发生变化时，需要保持三者的一致，由位置更新流程实现。
位置更新流程是位置管理中的主要流程，总是由MS发起。
位置更新流程是一个通用流程，在如下三类位置更新流程中要使用到：正常位置更新、周期性位置更新、IMSI附着位置更新流程。
正常位置更新用于更新网络侧对于MS的位置区信息，LOCATION UPDATING REQUEST消息中包含位置更新流程的类型信息。
在网络侧VLR判定MS为未知用户时，会启动正常位置更新流程，作为MM连接建立请求的响应。
为限制位置更新尝试次数，位置更新失败时要使用位置更新attempt counter 计数器。
在MS开机或SIM卡刚插入时，该计数器清零。
MS中要保持一个"forbidden location areas for roaming"表和一个"forbidden location areas for regional provision of service"表。
MS关机或SIM 卡拔出时，将这两个表删除。
当MS收到位置更新拒绝消息，其原因值为"Roaming not allowed in this location area"或"Location Area not allowed"时，从BCCH上收到的LAI信息触发位置更新请求的LAI要加到相应的表中。
这两个表的容量至少要有10个表项，当表项数目超过表的容量时，最早的表项内容删除。
成功的进行位置更新后，MS在SIM卡中置UPDATED 状态位（UPDATED状态表明最后一次位置更新请求成功，同时此时LAI、TMSI，加密的密钥和加密序列号都应该保存在SIM卡中），并存储新的位置区信息。
4.2 位置更新流程正常位置更新、周期性位置更新和IMSI附着位置更新流程基本相同（不同之处在下面各小节中详细描述），流程如下图：B T S B S CC(1) MS在空中接口的接入信道上向BTS发送Channel Request（该消息内含接入原因值为位置更新）；(2) BTS向BSC发送Channel Required消息；(3) BSC收到Channel Required后，分配信令信道，向BTS发送Channel Activation；(4) BTS收到Channel Activation后，如果信道类型正确，则在指定信道上开功率放大器，上行开始接收信息，并向BSC发送Channel Activation Acknowledge；(5) BSC通过BTS向MS发送Immediate Assignment Command；(6) MS发SABM帧接入；(7) BTS回UA帧进行确认；(8) BTS向BSC发Establishment Indication，该消息中包含了Location Update Request消息内容；(9) BSC建立A接口SCCP链接，向MSC发送Location Update Request，该消息中包含了当前小区的CGI信息；(10) MSC向BSC回链接确认消息；(11) MSC向MS回位置更新接受消息，表明位置更新成功；(12) 在网络侧拒绝本次位置更新时，网络侧下发消息给MS；(13) 若MSC侧选择“位置更新时分配TMSI”为否，则在位置更新的过程中，MS没有“T MSIReallocation Complete”消息的上报。
移动主叫、被叫、位置更新流程
移动主叫流程其中不需要记忆channel activation 等ABIS信令流程和信令释放流程，只有记忆UM,ABIS,A口中常用的信令流程，特别是都要英文并且字母不能错误要求规范。
比如UM口信令channel request到ABIS口就为channel required 不能搞混，A口的assignment request到ABIS和UM口为 assignment command。
其中10 UM(SACCH) 的信令为”cm service accept”具体信令分析如下：（其中数字对应于上图中信令消息）1.信道要求---Channel Request(RACH)MS通过动态地在RACH信道（随机接入信道）上发送一个随机接入脉冲向一个（BTS）基站收发信台申请一条信道。
在信道请求消息中包括了建立的原因，这个原因可能是“寻呼响应”、“紧急呼叫”、“移动主叫”、“短消息业务”或“其他”，比如“位臵更新”。
此外，这条消息还包括随机参数，移动台（MS）随机的选5个比特作为随机参数。
这些参数的作用是：当两个移动台同时接入网络时，网络能运用这些参数来区分这些移动台。
2.信道请求--- Channel Required基站收发信台向基站控制器发一条申请信道消息。
通过这条消息，基站收发信台进一步向基站控制器传递由移动台发起的信道请求。
实际上，信道请求消息中除了包含信道要求消息中的一些消息外，还包括通过基站收发信台加入的一些消息。
请求参考单元直接从信道要求消息中来，初始时间提前量（接入延迟）由基站收发信台加入到这条消息中去。
3.信道激活--- Channel Activation收到从基站收发信台发来的信道请求消息后，基站控制器开始按照一定的条件为此次呼叫寻找和分配SDCCH信道，同时基站控制器向基站收发信台发送一条信道激活消息。
其中最重要的是：分配给哪个基站收发信台以及此SDCCH的信道组合。
此消息中包含的参数有：DTX控制、信道的ID（识别）、信道描述和移动分配、移动台和基站的最大功率电平、基站控制器计算的有关此次接入的初始时间提前量等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第4章位置更新
4.1 概述
在GSM系统中有三个地方需要知道位置信息，即HLR、VLR和MS。
当这个信息发生变化时，需要保持三
者的一致，由位置更新流程实现。
位置更新流程是位
置管理中的主要流程，总是由MS发起。
位置更新流程是一个通用流程，在如下三类位置更新流程中要使用到：正常位置更新、周期性位置更
新、IMSI附着位置更新流程。
正常位置更新用于更新网络侧对于MS的位置区信息，LOCATION UPDATING REQUEST消息中包含位置更新
流程的类型信息。
在网络侧VLR判定MS为未知用户时，会启动正常位置更新流程，作为MM连接建立请求的响应。
为限制位置更新尝试次数，位置更新失败时要使用位置更新attempt counter 计数器。
在MS开机或SIM卡刚插入时，该计数器清零。
MS中要保持一个"forbidden location areas for roaming"表和一个"forbidden location areas for regional provision of service"表。
MS关机或SIM 卡拔出时，将这两个表删除。
当MS收到位置更新拒绝消息，其原因值为"Roaming not allowed in this location area"或"Location Area not allowed"时，从BCCH上收到的LAI信息触发位置更新请求的LAI要加到相应的表中。
这两个表的容量至少要有10个表项，当表项数目超过表的容量时，最早的表项内容删除。
成功的进行位置更新后，MS在SIM卡中置UPDATED 状态位（UPDATED状态表明最后一次位置更新请求成
功，同时此时LAI、TMSI，加密的密钥和加密序列号都
应该保存在SIM卡中），并存储新的位置区信息。
4.2 位置更新流程
正常位置更新、周期性位置更新和IMSI附着位置更新流程基本相同（不同之处在下面各小节中详细描
述），流程如下图：
B T S B S C
C
(1) MS在空中接口的接入信道上向BTS发送
Channel Request（该消息内含接入原因值为位置
更新）；
(2) BTS向BSC发送Channel Required消息；
(3) BSC收到Channel Required后，分配信令信道，向BTS发送Channel Activation；
(4) BTS收到Channel Activation后，如果信道类型正确，则在指定信道上开功率放大器，上行开始接收信息，并向BSC发送Channel Activation Acknowledge；
(5) BSC通过BTS向MS发送Immediate Assignment Command；
(6) MS发SABM帧接入；
(7) BTS回UA帧进行确认；
(8) BTS向BSC发Establishment Indication，该消息中包含了Location Update Request消息内容；
(9) BSC建立A接口SCCP链接，向MSC发送Location Update Request，该消息中包含了当前小区的CGI信息；
(10) MSC向BSC回链接确认消息；
(11) MSC向MS回位置更新接受消息，表明位置
更新成功；
(12) 在网络侧拒绝本次位置更新时，网络侧下
发消息给MS；
(13) 若MSC侧选择“位置更新时分配TMSI”为
否，则在位置更新的过程中，MS没有“TMSI
Reallocation Complete”消息的上报。
(14) 从此处开始网络侧启动信道释放流程，详
细解释见释放流程部分。
4.2.1 周期性位置更新
周期性位置更新用于通知网络侧MS没有关机，采用正常位置更新流程实现，位置更新类型在LOCATION
UPDATING REQUEST消息中给出；
MS中的T3212定时器用于周期性位置更新。
如果该定时器没有启动，则MS在每次进入MM IDLE 状态中
的NORMAL SERVICE或ATTEMPTing TO UPDATE子状态
时，启动该定时器。
MS在离开MM IDLE子状态（MM IDLE 状态表明MS处于非激活态，即没有进行任何呼叫流程，仅处于侦听状态，例如当进行主叫、被叫等过程中，MS会离开MM_IDLE状态）时，T3212定时器继续运行直至超时。
在下列情况下，该定时器停止计时（同时MS重置T3212定时器为初始值以便下一次位置更新）：- 收到LOCATION UPDATING ACCEPT 或LOCATION UPDATING REJECT消息时；
- 收到AUTHENTICATION REJECT 消息时；
- 第一条MM消息（如位置更新接受，CM SERVICE ACCEPT等）收到时，或在MM连接建立加密模式完成时（最近业务状态为LIMITED SERVICE除外）；
- MS已响应寻呼，并正确地收到除RR消息外的层3消息；
- T3212定时器超时；
- MS去活(如关机或SIM卡拔出)；
当T3212定时器超时，则启动位置更新流程。
如果MS在业务状态NO CELL AVAILABLE, LIMITED SERVICE, PLMN SEARCH或PLMN SEARCH-NORMAL SERVICE，并且T3212定时器超时，则MS在离开业务态时再启动位置更新流程。
如果T3212定时器超时时，系统消息指明不使用周期性位置更新，则不启动位置更新流程。
T3212定时器超时值在SYSTEM INFORMATION TYPE 3消息的Control channel description IE携载。
MS在NO CELL AVAILABLE, LIMITED SERVICE, PLMN SEARCH 和PLMN SEARCH-NORMAL SERVICE等状态，T3212超时值不变。
在T3212定时器计时时，如果超时值进行更改（如：服务小区的变更、T3212超时值的广播），则MS以当
时T3212定时器值模新的T3212值为初始值继续计时；
当T3212停止计时时，MS以1～“新的初始值”
之间的随机值为初始值重启新的定时器。
4.2.2 IMSI附着位置更新流程
IMSI附着位置更新流程是IMSI分离流程的补充，表明MS在网络中处于活动态。
SYSTEM INFORMATION
TYPE 3消息中有一个ATT标志，指明IMSI附着和IMSI
分离流程是否使用。
如果网络侧指明需要使用IMSI附着和IMSI分离流程，则MS在IMSI激活时触发IMSI附着流程。
当MS
在网络覆盖区内进行IMSI激活或MS从非覆盖区进入
覆盖区时，当且仅当update status 标志为 UPDATED，
并且存储的位置区和当前服务小区BCCH上广播的位置。
