智能手机电路图详解
MTK手机原理图分析
手机原理图分析一、手机基本电路框图：二、基带CPU（MT6226）内部框图：1、组成部分：z DSP：主要完成对语音信号的编解码、信道编码、加密、交织处理等；z ARM7：主要是对外部Memory接口、用户接口（LCD、键盘、触摸等）、语音接口、射频接口、电源管理等的命令控制，使各部分协调工作。
2、基带部分语音编码过程（DSP）：GSM标准规定时隙宽为0.577ms，8个时隙为一帧，帧周期为0.577×8＝4.615ms。
因此，用示波器观测GSM移动电话机收发信息，会看到周期为4.615ms、宽0.577ms的突发脉冲。
基带部分电路包括信道编/译码、加密/解密、TDMA帧形成/信道分离及基准时钟电路，它还包括话音/译码、码速适配器等电路。
来自送话器的话音信号经过8kHz抽样及A/D转换，变成13bit均匀量化的104kbit/s数据流，再由话音编码器进行RPE－LTP编码。
编码输入为每20ms一段，经话音编码压缩后变为260bit，其中LPC－LTP为72bit，RPE为188bit。
话音编码后的信号速率为13kbit/s。
同时话音编码器还提供话音活性检测(vAD)功能，即当有话音时，其SP信号为1；当无话音传输时，将SP示为0(即SID帧)。
13kbit/s 话音信号进入信道编码器进行编码。
对于话音信号的每20ms 段，信道编码器首先对话音信号中最重要的Ia 类50bit 进行分组编码(CRC 校验)，产生3bit 校验位，再与132bit 的Ib 类比特组成185bit ，再加上4个尾比特“0”，组合为189bit ，这189bit 再进入1/2速率卷积码编码器，该编码限制长度为5，最后产生出378bit 。
这378bit 再与话音信号中对无线信道最不敏感的II 类78bit 组成最终的456bit 组。
同样，对于信令信号，由控制器产生并送给信道编码器，首先按FIRE(法尔)码进行分组编码(称为块编码)，然后再进入1/2卷积编码，最后形成456bit 组。
教你学会看手机电路图轻松修手机
??????????????????? 第一篇、教你学会看电路图轻松修手机第一节了解电路图一、一套完整的主板电路图，是由主板原理图和主板元件位置图组成的。
1.主板原理图，如图：2.主板元件位置图，如图：主板元件位置图的作用：是方便用户找到相应元件所在主板的正确位置。
而主板原理图是让用户对主板的电路原理有所了解，知道各个芯片的功能，及其线路的连接。
二、相关名词解释电路图中会涉及到许多英文标识，这些标识主要起到了辅助解图的作用，如果不了解它们，根本不知道他们的作用，也就根本不可能看得懂原理图。
所以在这里我们会将主要的英文标识进行解释。
希望大家能够背熟记熟，同时希望大家多看电路图，对不懂的英文及时查找记熟。
如图：以上英文标识在电路图上会灵活出现，比如“扬声器”是“SPEAKER” ，它的缩写就是“SPK”，“正极”是“positive” ，缩写是“P” ，那么如果在图中标记SPKP，那么就证明它是扬声器正极。
所以当有英文不明白的时候，可以将它们拆开后再进行理解，请大家灵活运用。
第二节主板元件位置图一、元件编号每一个元件在主板元件位置图中，都有一个唯一的编号。
这个编号由英文字母和数字共同组成。
编号规则可以分成以下几类：芯片类：以U 为开头，如CPU U101接口类：以J 为开头，如键盘接口J1202三极管类：以Q 为开头，如三极管Q1206二级管类：以D 为开头，如二极管D1102晶振类：以X 为开头，如26M 晶体X901电阻类：以R 或VR（压敏电阻）为开头，如电阻R32 VR211 电容类：以C 为开头，如电容C101电感类：以L 为开头，如电感L1104侧键类：以S 为开头，如侧键S1201电池类：以 B 为开头，如备用电池B201屏蔽罩：以SH 为开头，如屏蔽罩SH1振动器：以M 为开头，如振子M201还有一部分标号是主板上的测试点，以TP 为开头。
二、查找元件功能用户可以根据相应的元件编号去查找主板原理图，从而了解此元件的作用。

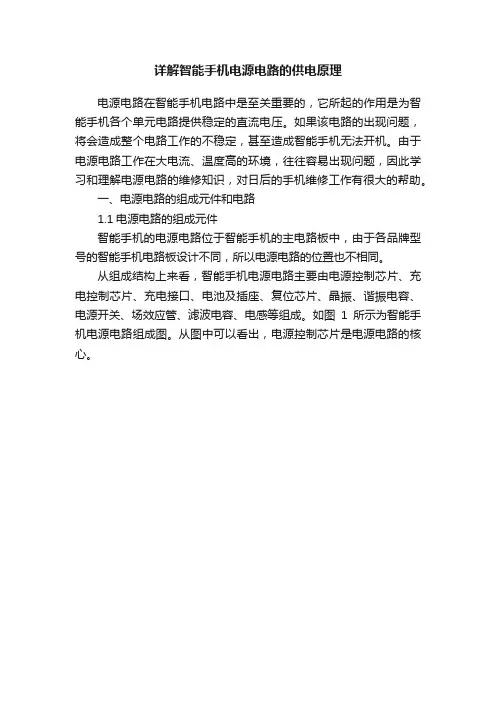

详解智能手机电源电路的供电原理
详解智能手机电源电路的供电原理电源电路在智能手机电路中是至关重要的，它所起的作用是为智能手机各个单元电路提供稳定的直流电压。
如果该电路的出现问题，将会造成整个电路工作的不稳定，甚至造成智能手机无法开机。
由于电源电路工作在大电流、温度高的环境，往往容易出现问题，因此学习和理解电源电路的维修知识，对日后的手机维修工作有很大的帮助。
一、电源电路的组成元件和电路1.1电源电路的组成元件智能手机的电源电路位于智能手机的主电路板中，由于各品牌型号的智能手机电路板设计不同，所以电源电路的位置也不相同。
从组成结构上来看，智能手机电源电路主要由电源控制芯片、充电控制芯片、充电接口、电池及插座、复位芯片、晶振、谐振电容、电源开关、场效应管、滤波电容、电感等组成。
如图1所示为智能手机电源电路组成图。
从图中可以看出，电源控制芯片是电源电路的核心。
在电源电路中，重要的芯片包括充电控制芯片和电源控制芯片。
其中，充电控制芯片主要负责对电池进行充电，并实时检测充电的电压值。
充电控制芯片用于保护电池的电路，可以保护电池过放电、过压、过充、过温，可以有效地保护电池寿命和使用者的安全。
电源控制芯片又称为电源管理芯片PWM（Pulse Width Modulation），意思是脉冲宽度调制，是一种通过微处理器的数字输出对模拟电路进行控制的技术。
电源控制芯片是开关稳压电源电路的核心，负责对整个电路的控制。
1.2电源电路的结构智能手机的电源电路主要由充电电路、时钟电路、复位电路、电源开关、电源输出电路等组成。
如图2所示为电源电路的结构。
其中，充电电路负责检测电池的电量，并为电池进行充电，充电电路可以保护电池过放电、过压、过充、过温，可以有效地保护电池寿命和使用者的安全；时钟电路负责产生开机所需的32.768kHz时钟信号；复位电路为微处理器提供开机所需的复位信号；电源开关负责在开机时提供触发信号；电源输出电路负责输出手机其他单元电路所需的供电电压。

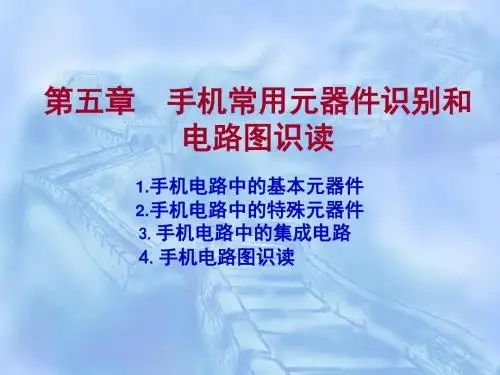

手机常用元器件识别和电路图识读(详细讲解) 共55页
六、场效应管
场效应管与三极管相似，但两者的控制特性却截然不同，
三极管是电流控制元件，通过控制基极电流达到控制集电极 电流或发射极电流的目的，即需要信号源提供一定的电流才 能工作，因此，它的输入电阻较低，场应管则是电压控制元 件，它的输出电流决定于输入电压的大小，基本上不需要信 号源提供电流，所以，它的输入阻抗很高，此外，场效应管 还具有开关速度快、高频特性好、热稳定性好，功率增益大、 噪声小等优点，因此，在手机电路中得到了广泛的应用。
铁，手机在通话时，磁铁应远离干簧管，故这类手机有个共同的特点，就
是磁铁在翻盖上(翻盖式手机)或听筒旁(折叠式手机)。如果手机既不是折
叠式，又不是翻盖式，则不需采用干簧管。
干簧管本身是一种玻璃管，而玻璃易碎，所以干簧管很容易损坏，特
别是摔过的手机尤其如此，因此，目前一些新式的折叠式和翻盖式手机已
不再采用干簧管，而采用了原理与干簧管类似的霍耳元件。
另外，在手机的充电电路、电源电路也较多地采用了稳 压二极管。
3.变容二极管
变容二极管是一个电压控制元件，通常用于振 荡电路，与其他元件一起构成VCO(压控振荡器)。 在VCO电路中，主要利用它的结电容随反偏压变化而 变化的特性，通过改变变容二极管两端的电压便可 改变变容二极管电容的大小，从而改变振荡频率。
个别手机采用了组合电阻，如诺基亚8210手机 的R805、R120就采用了组合电阻，共有四个引脚和 外电路相连。
二、电容
在手机中，电容一般为黄色或淡蓝色，个别电解除电容也 用红色的，电解电容稍大，无极性电容很小，有的电容在其 中间标出两个字符，大部分电容则未标出其容量。手机中的 电解电容，在其一端有一较窄的暗条，表示该端为其正极。
判定基极后就可以进一步判断集电极和发射极。仍然用万用表Rxlk 档，将两表笔分别接除基极之外的两电极，如果是PNP型管，用一个 100k电阻接于基极与红表笔之间，可测得一电阻值，然后将两表笔交换， 同样在基极与红表笔间接100k电阻，又测得一电阻值，两次测量中阻值 小的一次红表笔所对应的是PNP管集电极，黑表笔所对应的是发射极。 如果NPN型管，电阻100k就要接在基极与黑表笔之间，同样电阻小的一 次黑表笔对应的是NPN管集电极，红表笔所对应的是发射极。在测试中 也可以用潮湿的手指代替100k电阻捏住集电极与基极。注意测量时不要 让集电极和基极碰在一起，以免损坏晶体管。
手机电路原理图识图45页PPT
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，ຫໍສະໝຸດ 需要头脑。—— 玛丽·佩蒂博恩·普尔
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
45、自己的饭量自己知道。——苏联
手机电路原理图识图
56、极端的法规，就是极端的不公。 ——西 塞罗 57、法律一旦成为人们的需要，人们 就不再 配享受 自由了 。—— 毕达哥 拉斯 58、法律规定的惩罚不是为了私人的 利益， 而是为 了公共 的利益 ；一部 分靠有 害的强 制，一 部分靠 榜样的 效力。 ——格 老秀斯 59、假如没有法律他们会更快乐的话 ，那么 法律作 为一件 无用之 物自己 就会消 灭。— —洛克

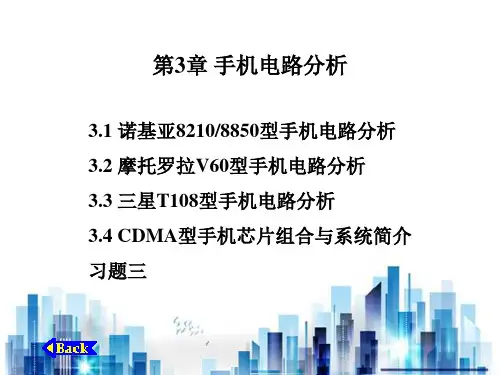

各种手机电路分析(ppt 117页)PPT学习课件
