排水管计算公式
排水管道计算规则
135°管道基础(参标准图S460-5)
180°管道基础(参标准图S460-5)
120°管道基础(参标准图95S222-5)
180°管道基础(参标准图95S222-6)
管壁厚度列表
每米钢筋砼管应减去的数量
说明:井径在1500以上扣除砖流槽。
定型井抹面及井周灰土回填(参标准图S231-18-12~16)
***
顶管工程
1、工作坑设置:
A、每50米一工作坑一交汇坑,挖坑放坡1:0.05;
B、对于纯顶管工程或顶距较长的局招标工程,按井划分工作
坑与交汇坑。
2、工作坑、交汇坑挖方计算:
V={S上+S下+√(S上×S下) }×H÷3
4、支撑扣除:
A、管占面积: 3.14×(管半径+管皮)2
B、后背承台占面积: 管高×坑宽
5、工作坑、交汇坑土方均以人工挖方考虑,套用6-700。
当深度大于8M时,每增加1M,按上步预算定额基价×1.12; 6
道路工程
1、道路交叉口斜交面积公式:
接入不同井径应扣除长度(mm)
圆型雨水、污水定型井不同井径所对应井高(S2)
矩形雨水、污水定型井不同井径所对应的井高(S2)
圆型雨水、污水定型井不同井径所对应井高(S460)。
给排水管道土方量计算公式
给排水管道土方量计算公式随着城市化进程的发展,城市排水系统的建设变得越来越重要。
在建设城市排水系统的过程中,土方量计算是一个关键的环节。
土方量计算是指对给排水管道施工过程中需要挖掘的土方量进行评估和计算的过程。
合理的土方量计算可以帮助工程师合理安排土方施工的工作量和工期,并且可以为工程的经济性和可行性提供参考依据。
给排水管道土方量计算公式通常基于土方体积的计算原理。
下面将介绍一种常用的给排水管道土方量计算公式,供工程师们参考和使用。
假设我们要计算的是一段给排水管道的土方量,该段给排水管道的长度为L米,截面形状为梯形(底边宽度为b1米,顶边宽度为b2米,高度为h米)。
根据这些数据,我们可以使用以下公式计算该段给排水管道的土方量:土方量 = (b1+b2) * h * L / 2在使用这个公式进行计算时,需要注意以下几点:1. 单位的统一:务必确保输入的数据单位是一致的,例如长度和高度使用米,宽度使用米。
2. 基础数据的准确性:输入的长度、宽度和高度数值应是准确的,以确保计算结果的准确性。
3. 公式的合理性:这个公式是针对梯形截面的给排水管道而设计的。
如果管道的截面形状不是梯形,需要根据实际情况选择合适的土方量计算公式。
4. 土方量的单位:计算结果的土方量单位通常使用立方米(m ³),可以根据需要进行转换成其他单位。
5. 公式的应用范围:这个公式适用于计算管道的土方量,对于其他类型的土方施工,可能需要使用不同的计算公式。
以上是一种常用的给排水管道土方量计算公式,通过合理的土方量计算可以帮助工程师准确评估土方施工的工作量和工期,为工程的顺利进行提供保障。
在实际应用中,工程师可以根据具体情况和工程要求,选择合适的土方量计算公式进行计算。
需要注意的是,土方量计算只是工程施工过程的一部分,合理的施工规划和设计同样重要。
在进行土方量计算时,工程师应该综合考虑工程的实际情况,包括地质条件、施工技术以及相关法律法规的要求,以确保给排水管道的土方施工能够安全、高效地进行。
排水管道水力计算表格(自编)
钢筋混凝土管 粗糙系数 0.014
公称直径dn(mm) dn200 dn300 dn400 计算内径(mm) 200 300 400 对应流速v(m/s) 0.61 0.8 0.97 对应流量q(L/s) 9.58 28.27 60.95 备注:计算内径即为管道内径,钢筋混凝土管管道内径即为公称直径,不
硬聚氯乙烯双壁波纹管 粗糙系数 0.009
ቤተ መጻሕፍቲ ባይዱ
dn280 243 1.09 25.28 备注:计算内径即为管道内
管道水力计算
dn200 188.8 0.92 12.88 dn250 dn315 236 297.8 1.07 1.24 23.4 43.18
dn75 dn90 dn110 dn125 dn160 69.6 83 102.4 117.4 150.8 0.47 0.53 0.61 0.67 0.79 0.89 1.43 2.51 3.63 7.05 T5836.1-2006《建筑排水用硬聚氯乙烯管材》P2。
dn200 202.4 0.67 10.78
dn250 dn300 255.2 304 0.78 0.87 19.95 31.57
dn500 dn600 dn700 dn800 dn900 500 600 700 800 900 1.13 1.28 1.41 1.54 1.67 110.94 180.96 271.32 387.04 531.2 管道内径即为公称直径,不同级别壁厚要求不一样。
柔性接口铸铁管(A型TB 级) 粗糙系数 0.013
公称直径dn(mm) dn50 计算内径(mm) 50 对应流速v(m/s) 0.26 对应流量q(L/s) 0.26 备注:计算内径即为管道内径,取值参照GBT12772-1999《排水用柔性接口
雨水管排水计算公式
雨水管排水计算公式在建筑设计中,雨水管排水计算是非常重要的一部分。
合理的雨水管排水设计可以有效地避免建筑物受到雨水侵蚀和损坏,保护建筑物的结构和外观。
在进行雨水管排水计算时,需要考虑建筑物的屋面面积、雨水的流量、雨水管的尺寸和坡度等因素。
本文将介绍雨水管排水计算的基本原理和相关公式。
首先,我们需要了解一些基本的概念。
雨水管排水计算的关键参数包括雨水的流量和雨水管的尺寸。
雨水的流量取决于建筑物的屋面面积和降雨强度。
一般来说,建筑物的屋面面积越大,降雨强度越大,雨水的流量就越大。
而雨水管的尺寸则取决于雨水的流量和排水速度。
为了确保雨水能够迅速排出建筑物,我们需要选择合适尺寸的雨水管,并确定合适的坡度,使雨水能够顺利地流出。
在进行雨水管排水计算时,我们可以使用以下的基本公式:1. 雨水的流量计算公式:Q = A × i。
其中,Q 代表雨水的流量,单位为立方米/秒;A 代表建筑物的屋面面积,单位为平方米;i 代表降雨强度,单位为米/秒。
通过这个公式,我们可以计算出雨水的流量,从而确定需要排水的量。
2. 雨水管的尺寸计算公式:D = √(8Q/πv)。
其中,D 代表雨水管的直径,单位为米;Q 代表雨水的流量,单位为立方米/秒;v 代表雨水管的流速,单位为米/秒。
通过这个公式,我们可以计算出合适尺寸的雨水管直径,从而确保雨水能够迅速排出建筑物。
3. 雨水管的坡度计算公式:S = h/L。
其中,S 代表雨水管的坡度,单位为米/米;h 代表雨水管的高度差,单位为米;L 代表雨水管的长度,单位为米。
通过这个公式,我们可以计算出合适的雨水管坡度,使雨水能够顺利地流出建筑物。
在实际的雨水管排水计算中,我们还需要考虑一些其他因素,比如雨水管的材质、连接方式、防止堵塞的措施等。
在选择雨水管的材质时,我们需要考虑其耐腐蚀性能和使用寿命;在确定雨水管的连接方式时,我们需要考虑其密封性能和安装方便性;在设计防止堵塞的措施时,我们需要考虑其清洁性和维护便利性。
排水管渠水流流速计算公式 excel

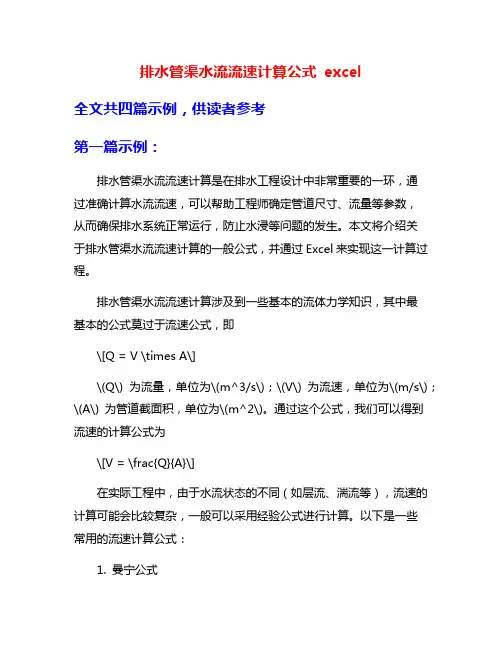

排水管渠水流流速计算公式excel全文共四篇示例,供读者参考第一篇示例:排水管渠水流流速计算是在排水工程设计中非常重要的一环,通过准确计算水流流速,可以帮助工程师确定管道尺寸、流量等参数,从而确保排水系统正常运行,防止水浸等问题的发生。
本文将介绍关于排水管渠水流流速计算的一般公式,并通过Excel来实现这一计算过程。
排水管渠水流流速计算涉及到一些基本的流体力学知识,其中最基本的公式莫过于流速公式,即\[Q = V \times A\]\(Q\) 为流量,单位为\(m^3/s\);\(V\) 为流速,单位为\(m/s\);\(A\) 为管道截面积,单位为\(m^2\)。
通过这个公式,我们可以得到流速的计算公式为\[V = \frac{Q}{A}\]在实际工程中,由于水流状态的不同(如层流、湍流等),流速的计算可能会比较复杂,一般可以采用经验公式进行计算。
以下是一些常用的流速计算公式:1. 曼宁公式曼宁公式是工程实践中最常用的计算流速的公式之一,其表达式为\[V = \frac{1}{n} \times R^{2/3} \times S^{1/2}\]\(n\) 为摩擦系数,取决于管道的材质和光滑程度;\(R\) 为水力半径,\(R = \frac{A}{P}\),其中\(A\) 为管道的横截面积,\(P\) 为湿周;\(S\) 为水力坡度,即管道的坡度。
2. 切比雪夫公式切比雪夫公式是一种近似计算流速的方法,其表达式为\(C\) 为经验系数,通常取值范围在0.05-0.1之间。
切比雪夫公式适用于水流速度较高、管道光滑、流态稳定的情况。
3. 流体力学公式流体力学公式是在考虑了粘性流动等因素的基础上进行流速计算的一种方法,其表达式比较复杂,一般需要借助计算机软件来进行计算。
以上是一些常用的水流流速计算公式,实际工程中选用哪种公式取决于具体情况。
下面我们将通过Excel来展示如何使用这些公式进行排水管渠水流速的计算。
排水沟系统计算
排水沟系统计算排水沟系统计算涉及多个方面,包括尺寸、流量、坡度以及所需的工程量等。
以下是一些关键的计算方法和公式:1. 排水沟尺寸计算:宽度:通常,排水沟的宽度应大于或等于排水管的直径。
深度:应足够容纳排水管和水流。
长度:根据实际需要进行设计。
2. 排水沟流量计算:常用的计算公式为:Q = K ×B ×D ×VQ:排水沟的流量,单位为m³/s。
K:系数,一般取0.7\~0.8。
B:排水沟的宽度,单位为m。
D:排水沟的深度,单位为m。
V:水流速度,单位为m/s。
另一个常用的公式是曼宁公式:Q = A ×R^(2/3) ×S^(1/2)A:排水沟横截面积,单位为平方米。
R:湿周半径,单位为米。
S:水流坡度,单位为米/米。
3. 排水沟坡度计算:常用的计算公式为:S = (H/L) ×100S:排水沟的坡度。
H:高度差,单位为m。
L:水平距离,单位为m。
通常,排水沟的坡度应大于0.5%。
4. 工程量计算:土方工程量:需要计算挖掘排水沟所需的土方工程量。
例如,混凝土的用量= 长度×截面积×厚度。
砖砌工程量:为了加强排水沟的稳定性,可以在排水沟两侧砌砖。
砖的用量= 长度×砌筑高度×砖长×砖宽÷砖高。
排水管工程量:在排水沟中安装排水管以将雨水排放到下水道或其他排水设施中。
5. 雨水排水量计算:计算公式:Q = C ×I ×AQ:雨水排水量,单位为m³/s。
C:径流系数,无单位,取值范围为0.5\~0.9。
I:降雨强度,单位为mm/h。
A:室外排水沟的有效面积,单位为m²。
在进行排水沟系统计算时,需要综合考虑多个因素,包括排水沟的尺寸、流量、坡度以及所需的工程量等。
同时,还需要考虑降雨强度、径流系数等因素对雨水排水量的影响。
这些计算方法和公式可以帮助工程师和设计师进行排水沟系统的规划和设计。
天沟、雨水管计算公式
具体计算公式为:
天沟计算:
Q=1/K*A*100R*sqrtI/(n+sqrtR)
R=A/(2h+W)
W=a*(S1+S2/r)/3600
其中:sqrt表示开平方根
Q--天沟排水量(立方米/秒)
K--安全系数(一般取1.5)
A--排水有效面积(平方米)
I--排水坡度
n--粗糙系数(一般取0.2)
h--天沟积水深度
W--降水量(立方米)
a--采用的降雨强度(立方米/小时)
S1--屋面投影面积(平方米)
S2--流过雨水的外墙面积(平方米)
r--风速系数(一般取2)
落水管的计算:
q=c*A*sqrt(2gh)
s=q/(a*3600)
n=S/s
其中:q--落水管排水量(立方米/秒)
c--流量系数(一般取0.6)
A--落水管有截面积(平方米)
g--重力加速度(9.8米/平方秒)
h--天沟积水深度(米)
s--每根落水管的屋面汇水面积(平方米)
a--降雨强度(立方米/小时)
n--落水管数量
S--屋面受水面积(平方米)
当然也可根据落水管径和降水强度直接查表知落水管的布置,详参给排水规范。
排水管角度斜边计算公式
排水管角度斜边计算公式在建筑工程中,排水管是非常重要的设施之一。
它们用于排放污水和废水,确保建筑物内部的卫生和清洁。
在设计和安装排水管时,工程师需要考虑各种因素,包括管道的角度和斜边长度。
本文将介绍排水管角度斜边计算公式,帮助工程师和设计师更好地理解和应用这一重要知识。
首先,让我们来了解一下排水管的角度斜边。
在排水系统中,管道通常需要以一定的角度倾斜,以便污水和废水能够顺利流动。
这个倾斜角度通常由设计师根据具体情况来确定,一般在1%到5%之间。
而斜边则是指管道的倾斜部分的长度,它是通过角度和管道直径来计算的。
接下来,我们将介绍排水管角度斜边计算公式。
假设排水管的倾斜角度为α,管道直径为D,斜边长度为L。
那么,斜边长度L可以通过以下公式来计算:L = D / (2 tan(α/2))。
其中,tan表示正切函数,α/2表示倾斜角度的一半。
这个公式可以帮助工程师根据设计要求来计算排水管的斜边长度,从而确保排水系统的正常运行。
为了更好地理解这个公式,让我们通过一个具体的例子来进行计算。
假设排水管的倾斜角度为3%,管道直径为200毫米。
首先,我们需要将倾斜角度转换为弧度,即α = 3% = 0.03,然后通过公式计算斜边长度:L = 200 / (2 tan(0.03/2))。
≈ 200 / (2 tan(0.015))。
≈ 200 / (2 0.015)。
≈ 200 / 0.03。
≈ 6666.67毫米。
通过这个例子,我们可以看到,当排水管的倾斜角度为3%,管道直径为200毫米时,斜边长度约为6666.67毫米。
这个计算公式可以帮助工程师和设计师在实际工程中准确地确定排水管的斜边长度,从而确保排水系统的正常运行。
除了上述公式外,还有一些其他方法可以用来计算排水管的斜边长度。
例如,有些设计手册和软件提供了专门的计算工具,可以根据具体情况来确定斜边长度。
此外,一些工程师还会使用简化的计算方法,例如直接根据倾斜角度和管道直径来确定斜边长度。
排水管90度尺寸计算公式
排水管90度尺寸计算公式在建筑和工程设计中,排水系统是一个至关重要的组成部分。
排水管道的设计需要考虑到管道的尺寸、坡度和材料等因素。
其中,排水管道的90度弯头尺寸计算是一个关键的步骤,它决定了管道的弯曲半径和弯头的尺寸。
在本文中,我们将讨论排水管90度尺寸计算公式及其应用。
首先,我们需要了解排水管道的基本知识。
排水管道是用于排放污水和废水的管道系统,它通常由PVC、HDPE、铸铁或钢等材料制成。
排水管道的设计需要考虑到排水量、管道的坡度和弯头的尺寸等因素,以确保排水系统的正常运行。
在排水系统中,90度弯头是常见的管道连接部件,它用于改变管道的流向。
在设计排水系统时,我们需要计算90度弯头的尺寸,以确保管道的正常运行。
通常情况下,我们可以使用以下公式来计算排水管90度弯头的尺寸:R = 1.5 D。
其中,R表示弯头的内半径,单位为英寸;D表示管道的直径,单位为英寸。
这个公式是根据排水系统的设计标准和实际工程经验得出的,它可以帮助工程师和设计师快速准确地计算排水管90度弯头的尺寸。
在实际工程中,我们可以通过以下步骤来计算排水管90度弯头的尺寸:1. 确定排水管道的直径D。
排水管道的直径取决于排水量和流速等因素,通常需要根据具体情况进行计算。
2. 使用公式R = 1.5 D来计算90度弯头的内半径R。
这个步骤可以通过手工计算或使用计算器来完成。
3. 根据计算结果选择合适的弯头尺寸。
根据计算得出的内半径R,我们可以在标准的管道零部件规格中选择合适的90度弯头尺寸。
需要注意的是,以上公式适用于一般情况下的排水管道设计。
在特殊情况下,比如需要考虑管道的材料、流体的性质、工程环境等因素时,可能需要进行修正或调整。
此外,对于大型或复杂的排水系统,可能需要进行更为复杂的计算和分析。
除了上述公式外,工程师和设计师还可以使用专业的排水管道设计软件来进行排水系统的设计和分析。
这些软件通常包含了丰富的管道零部件库和计算工具,可以帮助用户快速准确地完成排水系统的设计工作。
雨水管道层数计算公式
雨水管道层数计算公式在城市建设中,雨水管道是非常重要的基础设施之一。
它们的设计和建设需要考虑许多因素,其中之一就是管道的层数。
管道的层数不仅影响着排水系统的效率,还直接关系到城市的防洪能力。
因此,正确计算雨水管道的层数是非常重要的。
为了正确计算雨水管道的层数,工程师们需要考虑许多因素,包括城市的降雨情况、土地利用情况、地形地势等。
在这些因素的基础上,可以使用以下的公式来计算雨水管道的层数:N = (Q A) / (V D)。
其中,N代表管道的层数,Q代表单位时间内的雨水流量,A代表城市的总面积,V代表雨水的流速,D代表管道的直径。
在这个公式中,雨水流量和城市的总面积是两个非常重要的参数。
通常情况下,工程师们会根据历史降雨数据和城市的规划用地情况来确定雨水流量和城市的总面积。
这些数据可以帮助工程师们更准确地计算管道的层数,从而确保排水系统能够有效地应对各种降雨情况。
另外,雨水的流速和管道的直径也是两个非常重要的参数。
雨水的流速取决于城市的地形地势和排水系统的设计,而管道的直径则取决于雨水流量和排水系统的设计。
通过合理地确定雨水的流速和管道的直径,工程师们可以更好地计算管道的层数,从而确保排水系统的效率和安全性。
除了以上的公式外,工程师们在计算雨水管道的层数时还需要考虑其他因素,比如管道的材质、排水系统的设计标准等。
这些因素都会对管道的层数产生影响,因此工程师们需要综合考虑这些因素,以确保计算出的层数能够满足城市的实际需求。
总的来说,正确计算雨水管道的层数是非常重要的。
通过合理地使用公式和考虑各种因素,工程师们可以更准确地确定管道的层数,从而确保排水系统的效率和安全性。
这对于城市的发展和居民的生活都是非常重要的。
因此,在进行雨水管道设计和建设时,工程师们需要认真对待这个问题,以确保排水系统的顺利运行。
体积和容积排水法计算公式
体积和容积排水法计算公式在工程领域中,排水是一个非常重要的问题,特别是在建筑、道路和基础设施建设中。
为了有效地设计和规划排水系统,工程师们需要了解如何计算排水的体积和容积。
体积和容积排水法是一种常用的计算方法,可以帮助工程师们准确地确定排水系统的尺寸和容量。
体积和容积排水法是一种基于水流速度和管道截面积的计算方法。
通过测量水流速度和管道截面积,工程师们可以使用以下的计算公式来确定排水系统的体积和容积。
体积排水法计算公式:体积 = 水流速度×截面积×时间。
在这个公式中,水流速度是指水流通过管道的速度,通常以米/秒或立方米/小时来表示。
截面积是指管道横截面的面积,通常以平方米或立方米来表示。
时间是指水流通过管道的时间,通常以小时或分钟来表示。
通过将这些值代入到公式中,工程师们可以计算出排水系统的体积。
容积排水法计算公式:容积 = 水流速度×截面积。
在这个公式中,容积是指管道每秒钟排出的水的体积,通常以立方米/秒来表示。
水流速度和截面积的定义同上。
通过将这些值代入到公式中,工程师们可以计算出排水系统的容积。
体积和容积排水法的计算公式可以帮助工程师们准确地确定排水系统的尺寸和容量,从而确保排水系统能够有效地处理水流。
这些计算公式还可以帮助工程师们优化排水系统的设计,以提高其效率和性能。
除了使用体积和容积排水法的计算公式,工程师们还需要考虑其他因素来确定排水系统的设计。
例如,他们需要考虑水流的速度和压力、管道的材料和尺寸、以及排水系统的布局和结构。
通过综合考虑这些因素,工程师们可以设计出一个能够有效地处理水流的排水系统。
在实际的工程项目中,工程师们还需要考虑排水系统的维护和管理。
他们需要定期检查排水系统的运行情况,确保其能够正常工作。
如果发现排水系统存在问题,工程师们需要及时进行维修和更换,以确保排水系统能够持续地有效地处理水流。
总之,体积和容积排水法的计算公式是工程师们设计和规划排水系统的重要工具。
管道充满度计算公式
管道充满度计算公式管道充满度是指在排水管道中,水流所占管道横截面的比例。
这个概念在给排水工程中可是相当重要的哟!咱们先来看看管道充满度的计算公式。
一般来说,管道充满度(h/D)等于水流在管道中的高度(h)除以管道的直径(D)。
比如说,有一根直径为 1 米的排水管道,水流在其中的高度为 0.5 米,那么这根管道的充满度就是 0.5÷1 = 0.5 啦。
我记得之前在一个小区的排水改造项目中,就遇到了关于管道充满度计算的实际问题。
那个小区的排水系统老化,经常出现污水倒流的情况,居民们苦不堪言。
我们工程队接到任务后,就开始对整个排水系统进行勘查和重新设计。
在计算管道充满度时,可费了不少功夫。
我们得先测量出原有管道的直径,还要观察水流的实际情况来估算水流高度。
有时候,为了得到更准确的数据,我们甚至要在下雨天蹲守在管道旁边,拿着尺子和本子,一边淋雨一边记录。
有一次,我和同事小李为了测量一段深埋在地下的管道,不得不挖开周围的泥土。
那天下着小雨,地面泥泞不堪,我们俩弄得浑身是泥。
但为了得到准确的数据,咬着牙坚持着。
当最终算出那段管道的充满度,发现它远远低于正常标准,这也解释了为什么污水会倒流。
在实际的工程应用中,合理确定管道充满度是非常关键的。
如果充满度过低,就意味着管道没有得到充分利用,浪费了资源;而充满度过高,则可能导致水流不畅,甚至出现堵塞和溢流的问题。
另外,不同类型的排水管道,其充满度的要求也有所不同。
比如说,生活污水管道和雨水管道的充满度标准就不一样。
这就需要我们根据具体的情况,选择合适的计算公式和参数。
而且,管道充满度还会受到管道坡度、水流速度等因素的影响。
在设计排水系统时,要综合考虑这些因素,以确保管道能够正常运行,避免出现积水、堵塞等问题。
总之,管道充满度计算公式虽然看起来简单,但在实际应用中却需要我们认真对待,仔细计算,才能设计出高效、可靠的排水系统,让人们的生活更加舒适和便捷。
希望大家以后在遇到相关问题时,都能准确地运用这个公式,解决实际的难题!。
排水管怎样计算公式
排水管怎样计算公式排水管是指用于排放污水、雨水或其他液体的管道系统。
在设计和安装排水管时,需要进行一定的计算和规划,以确保排水系统的有效性和稳定性。
本文将介绍排水管的计算公式及其应用。
一、排水管的基本概念。
排水管是指用于排放污水、雨水或其他液体的管道系统。
它通常由管道、管件、支架、阀门等组成,用于将液体从一个地方输送到另一个地方。
排水管的设计和安装需要考虑到液体的流量、压力、管道材料、管道直径等因素,以确保排水系统的正常运行。
二、排水管的计算公式。
1. 流量计算公式。
排水管的流量通常是指单位时间内通过管道的液体体积。
在设计排水管时,需要根据实际情况计算流量,以确定管道的直径和材料。
流量的计算公式如下:Q = A × V。
其中,Q表示流量,单位为立方米/秒;A表示管道横截面积,单位为平方米;V表示液体的流速,单位为米/秒。
2. 排水管直径计算公式。
排水管的直径是指管道内径的大小,它直接影响到流量和压力的大小。
在设计排水管时,需要根据流量和液体性质计算出合适的管道直径。
排水管直径的计算公式如下:D = √(4Q/πV)。
其中,D表示管道直径,单位为米;Q表示流量,单位为立方米/秒;V表示液体的流速,单位为米/秒;π表示圆周率,取3.14。
3. 排水管压力计算公式。
排水管的压力是指液体对管道壁的压力,它直接影响到管道的稳定性和安全性。
在设计排水管时,需要根据流量和管道材料计算出合适的管道压力。
排水管压力的计算公式如下:P = γ× h。
其中,P表示压力,单位为帕斯卡;γ表示液体的密度,单位为千克/立方米;h表示液体的高度,单位为米。
4. 排水管材料选择公式。
排水管的材料选择是指根据液体性质、压力、温度等因素选择合适的管道材料。
在设计排水管时,需要根据实际情况计算出合适的管道材料。
排水管材料选择的公式如下:S = P × D / (2t)。
其中,S表示管道的许用应力,单位为帕斯卡;P表示管道的许用压力,单位为帕斯卡;D表示管道的直径,单位为米;t表示管道的壁厚,单位为米。
排水管道坡度计算公式
排水管道坡度计算公式
排水管道坡度计算公式是指在设计排水管道时,需要根据管道的长度、管径、流量等因素来计算出合适的坡度,以保证排水管道的正常运行。
坡度是指管道的倾斜程度,通常用百分比或角度来表示。
在设计排水管道时,坡度的计算是非常重要的,因为如果坡度过小,就会导致排水不畅,甚至堵塞;如果坡度过大,就会浪费水资源,同时也会增加管道的建设成本。
因此,合理的坡度设计是保证排水管道正常运行的关键。
排水管道坡度计算公式通常是根据以下几个因素来确定的:
1. 管道长度:管道长度越长,坡度就需要越大,以保证水流能够顺畅地流动。
2. 管径:管径越大,坡度就需要越小,以避免水流速度过快,导致管道磨损和噪音。
3. 流量:流量越大,坡度就需要越大,以保证水流能够顺畅地流动。
根据以上因素,排水管道坡度计算公式可以表示为:
坡度(%)=(管道长度(m)×管径(mm)×流量(m³/h))÷(1000×1000×9.81)
其中,9.81是重力加速度的近似值,单位为m/s²。
例如,如果一条排水管道的长度为100m,管径为200mm,流量为10m³/h,那么它的坡度计算公式为:
坡度(%)=(100×200×10)÷(1000×1000×9.81)=0.204%
因此,这条排水管道的坡度应该设置为0.2%左右,以保证水流能够顺畅地流动。
排水管道坡度计算公式是设计排水管道时必须要掌握的知识点,只有合理地计算坡度,才能保证排水管道的正常运行。
排水管45度连接计算公式
排水管45度连接计算公式在建筑工程中,排水系统是一个非常重要的部分,它负责将废水从建筑物中排出,保持建筑物的干燥和清洁。
排水管道连接是排水系统中的一个关键环节,它决定了排水系统的稳定性和排水效率。
在排水管道连接中,45度连接是一种常见的连接方式,它可以有效地改变管道的方向,使排水系统更加灵活和有效。
本文将介绍排水管45度连接的计算公式,并对其进行详细的解析。
在进行排水管45度连接的计算之前,我们首先需要了解一些基本的概念和参数。
在排水系统中,流体的流动是一个非常重要的因素,它决定了排水系统的运行效率。
在进行排水管道连接的计算时,我们需要考虑流体的流速、流量和管道的尺寸等参数。
另外,排水管道连接的角度也是一个重要的因素,它决定了连接处的流体流动状态和压力损失。
在进行排水管45度连接的计算时,我们可以使用以下的计算公式:1. 排水管45度连接的流速计算公式:V = Q / (0.25 π D^2)。
其中,V表示流速,Q表示流量,D表示管道的直径。
2. 排水管45度连接的压力损失计算公式:ΔP = 0.5 f (L / D) (V^2 / 2g)。
其中,ΔP表示压力损失,f表示摩擦阻力系数,L表示管道的长度,D表示管道的直径,V表示流速,g表示重力加速度。
通过以上的公式,我们可以计算出排水管45度连接的流速和压力损失,从而评估连接处的流体流动状态和管道的稳定性。
在实际工程中,我们可以根据计算结果对排水系统进行优化设计,使其更加稳定和高效。
除了以上的计算公式,我们还需要注意一些排水管45度连接的设计原则和注意事项。
首先,我们需要合理选择排水管道的材质和尺寸,以确保其能够承受流体的压力和冲击。
其次,我们需要合理安排排水管道的布局和连接方式,以确保其能够满足建筑物的排水需求。
另外,我们还需要对排水系统进行定期的检查和维护,以确保其长期稳定运行。
总的来说,排水管45度连接是排水系统中的一个重要部分,它可以有效地改变管道的方向,使排水系统更加灵活和高效。
给排水管道土方量计算公式
管径DN 500~600
钢管(m3/m) 铸铁管(m3/m) 砼管(m3/m)
0.21
0.24
0.33
钢管(m3)
铸铁管(m3)
ቤተ መጻሕፍቲ ባይዱ
0
砼管(m3) 0
700~800 900~1000
0.44
0.49
0.6
0.71
0.77
0.92
小计
合 计:
挖、填土方量总计:
0
0
0
0
0
0
0
0
室 内 外 给 排 水 管 道 土 方 量 计 算(按一二类土设置,h>1.2放坡)
管沟挖方量计算式: V=h(b+0.5h)l 式中: h——沟深,按设计管底标高计算,m;
b——沟底宽,m; l——沟长,m; 0.5——放坡系数。 计算时,各种检查井和排水管道接口处的加宽多挖土方工程量不增加;但铸铁管 给水管道,接口处操作坑工程量应增加,按全部给水管沟土方量的2.5%计算增加量。
沟底宽b (m) 0.8 0.9 1.0 1.3 1.5 1.8 2.0
砼、钢筋砼管
沟深h (m)
沟长l (m)
小计
0.0
0.0
合 计:
0
0
挖方量 (m3) 0 0 0 0 0 0 0
0
管道回填土方量计算
(1) DN500以下的管沟回填土方量不扣除管道所占体积; (2) DN500以上的管沟回填土方量按下表扣除。
管径DN (mm)
50~75 100~200 250~350 400~450 500~600 700~800 900~1000
沟底宽b (m) 0.6 0.7 0.8 1.0 1.3 1.6 1.8
45度排水管的计算公式
45度排水管的计算公式在建筑和工程领域中,排水系统是非常重要的一部分。
排水管的设计和安装需要考虑到许多因素,其中之一就是排水管的角度。
在很多情况下,我们会选择使用45度角的排水管,因为它能够提供良好的排水效果并且比较容易安装。
在本文中,我们将介绍45度排水管的计算公式,帮助读者了解如何正确地设计和安装这种排水系统。
首先,让我们来看一下45度排水管的基本概念。
45度排水管是指排水管的弯曲角度为45度,这种角度是比较常见的,因为它能够提供良好的排水效果并且比较容易安装。
在设计和安装45度排水管时,需要考虑到管道的直径、水流速度、流量和斜率等因素。
通过正确地计算这些参数,可以确保排水系统能够正常运行并且避免出现堵塞和漏水等问题。
在计算45度排水管的流量时,我们需要使用以下公式:Q = A V。
其中,Q代表流量,A代表管道的横截面积,V代表水流速度。
通过这个公式,我们可以计算出在特定管道直径和水流速度下的流量。
在实际应用中,我们可以根据需要调整管道的直径和水流速度,以满足实际的排水需求。
除了流量之外,我们还需要考虑到排水管的斜率。
斜率是指排水管的倾斜程度,它对排水效果有着重要的影响。
在设计和安装45度排水管时,我们需要根据实际情况来确定斜率的大小。
一般来说,斜率越大,排水效果越好,但是斜率过大可能会导致水流速度过快,从而增加管道的磨损和损坏的风险。
因此,我们需要在斜率和水流速度之间进行平衡,以确保排水系统能够正常运行并且具有较长的使用寿命。
除了流量和斜率之外,我们还需要考虑到排水管的材质和连接方式等因素。
在选择排水管的材质时,我们需要考虑到其耐腐蚀性、耐磨性和耐压性等特性。
在选择排水管的连接方式时,我们需要考虑到其密封性、连接强度和安装便捷性等因素。
通过正确地选择排水管的材质和连接方式,可以确保排水系统能够正常运行并且具有较长的使用寿命。
总之,45度排水管是一种常见的排水系统,它能够提供良好的排水效果并且比较容易安装。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
底板(钢) 刃脚ቤተ መጻሕፍቲ ባይዱ钢) 1.16 6.19
底板(钢) 刃脚(钢) 0.59 0.59 4.01 4.01
顶管接受井汇总表 1 挖土方 1375.65 403.21 1,778.86 2 挖土方 221.95 221.95 顶管工作井汇总表 3 挖土方 875.5 875.5 回填中粗砂 834.1 834.1 C20封底 229.1 229.1 底板 76.35 76.35 刃脚砼 61.9 61.9 井身 249.25 249.25 支梁 16.45 16.45 刃脚模板 288 288 刃脚模板 模板工程量汇总: 模板工程量汇总: 549.10 井身 146.52 146.52 井身模板 1,075.93 支梁 142.5 142.5 支梁模板 142.50 搅拌桩 2191 2191 空桩 785.2 785.2 数量 5 5 平均桩长 7.25 1.45 深度 20.6 4.12 底板(钢) 刃脚(钢) 5.8 5.8 30.95 30.95 井身(钢) 11.16 11.16 支梁 3.3 3.3 回填中粗砂 1100.52 385.69 1,486.21 回填中粗砂 212.31 212.31 C20封底 90.45 18.09 108.54 C20封底 18.09 18.09 底板 31.65 6.33 37.98 底板 6.33 6.33 刃脚砼 4 0.8 4.80 刃脚砼 0.8 0.8 井身 45.7 12.66 58.36 井身 7.63 7.63 0.00 支梁 0 0 支梁 0 0 刃脚模板 186.5 37.3 223.80 刃脚模板 37.3 37.3 井身 638 206.08 844.08 井身 85.33 85.33 0.00 支梁 0 0 支梁 0 0 搅拌桩 1095.2 317.64 1,412.84 搅拌桩 0 0 空桩 719.3 304.52 1,023.82 空桩 0 0 6.00 数量 1 1 数量 5 1 平均桩长 25.33 3.15 4.75 平均桩长 0 0 深度 23 7.37 5.06 深度 3.45 3.45 底板(钢) 刃脚(钢) 2.95 0.59 3.54 20.05 4.01 24.06 井身(钢) 13.55 4.17 17.72 井身(钢) 2.71 2.71 0.00 支梁 0 0 支梁 0 0
底板(钢) 刃脚(钢) 0.59 0.59 4.1 4.1
顶管工作井汇总表 (第六分册) 3 挖土方 999.2 814.74 1425.9 228.65 414.8 792.2 4675.49 3 挖土方 321.3 回填中粗砂 951.95 776.19 1358.45 217.84 395.18 377.38 4076.99 回填中粗砂 306.11 C20封底 229.1 137.46 229.1 45.82 91.64 183.28 916.40 C20封底 45.82 底板 76.35 45.81 76.35 15.27 30.54 61.08 305.40 底板 15.27 刃脚砼 61.9 37.14 61.9 12.38 24.76 49.52 247.60 刃脚砼 12.38 井身 277.9 216.57 376.7 62.25 57.33 220.64 1211.39 井身 83.7 支梁 16.45 9.87 16.45 3.29 6.58 13.16 65.80 支梁 3.29 刃脚模板 288 172.8 288 57.6 115.2 230.4 1152.00 刃脚模板 57.6 刃脚模板 1209.60 顶管接受井汇总表 1 挖土方 1381.64 710.24 2108.4 1072.32 693.6 1396.44 7362.64 1 挖土方 396.74 396.74 回填中粗砂 1321.6 679.38 2015.58 1025.7 663.46 1335.76 7041.48 回填中粗砂 379.5 379.5 C20封底 72.36 36.18 126.63 54.27 36.18 72.36 397.98 C20封底 18.09 18.09 底板 25.32 12.66 44.31 18.99 12.66 25.32 139.26 底板 6.33 6.33 刃脚砼 3.2 1.6 5.6 2.4 1.6 3.2 17.6 刃脚砼 0.8 0.8 井身 44.28 22.68 68.95 34.2 22.24 44.68 237.03 井身 12.48 12.48 支梁 0 0 支梁 0 0 0 0 0 0 0 刃脚模板 149.2 74.6 261.1 111.9 74.6 149.2 820.6 刃脚模板 37.3 37.3 刃脚模板 857.9 井身 683 353.38 1005.34 534.3 343.26 692.04 3611.32 井身 202.12 202.12 井身模板 3813.44 支梁模板 0 支梁 0 0 支梁 0 0 0 0 0 0 0 搅拌桩 2692.72 803.48 6084.54 1861.2 1505.28 2026.88 14974.1 搅拌桩 0 0 空桩 928.08 488.4 1234.38 741.3 467.52 946.64 4806.32 空桩 0 0 数量 1 1 数量 4 2 7 3 2 4 22 平均桩长 37.12 9.2 88.62 25.11 21.3 25.64 206.99 平均桩长 0 0 深度 24.48 12.66 36.12 19.14 12.3 24.8 129.5 深度 7.23 7.23 底板(钢) 刃脚(钢) 2.36 1.18 4.13 1.77 1.18 2.36 12.98 16.04 8.02 28.07 12.03 8.02 16.04 88.22 井身(钢) 14.04 7.24 21.07 10.95 7.06 14.2 74.56 井身(钢) 4.1 4.1 支梁 0 0 支梁 0 0 0 0 0 0 0 井身 1126.1 916.68 1604 247.49 467.38 892.88 5254.53 井身 361.26 井身模板 5615.79 支梁 142.5 1.98 142.5 28.8 57 114 486.78 支梁 28.5 支梁模板 515.28 搅拌桩 7372 2514.48 5458 1322.6 3476.8 7618.88 27762.76 搅拌桩 0 空桩 1029.54 1023.8 1847.1 260.36 438.72 805.28 5404.80 空桩 0 20.00 数量 1 数量 5 3 5 1 2 4 平均桩长 46.5 13.44 32 8.15 22.6 50.24 8.65 平均桩长 0 深度 23.51 19.17 33.55 5.38 9.76 18.64 5.50 深度 7.56 底板(钢) 刃脚(钢) 5.8 3.48 5.8 1.16 3.32 4.64 24.20 30.95 18.57 30.98 6.19 12.38 27.6 126.67 井身(钢) 62.25 48.57 84.5 13.95 25.7 49.44 284.41 井身(钢) 18.78 支梁 3.3 1.98 3.3 0.66 1.32 2.64 13.20 支梁 0.66
